Producttype	Onbeheerde netwerkswitch
Merk	TP-Link
Model	TLSF1008D
Aantal poorten	8 RJ45-poorten 10/100/1000 Mbps
Voeding	Externe voedingsadapter (5 V DC, switch zonder aan/uit-schakelaar)
Afmetingen	158 x 100 x 25 mm
Gewicht	Ongeveer 400 g
Materiaal behuizing	Metaal
Montage	Op bureau (rubberen voetjes meegeleverd) of in 19-inch rack (montagebeugels meegeleverd)
Ventilatie	Passief (zonder ventilator)
Belangrijkste functies	Auto-negotiation, auto-MDI/MDIX, IEEE 802.3x flow control, MAC-adrestabel, loopdetectie
LED-indicatoren	Voeding, per poort (link/activity)
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid bij gebruik	10% tot 90% RV zonder condensatie
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor reiniging; gebruik een droge, zachte doek. Gebruik geen oplosmiddelen.
Veiligheid	Niet zelf openen of repareren; uitschakelen door de stekker eruit te trekken; gebruik op een droge, goed geventileerde plaats.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Neem bij defect contact op met TP-Link-ondersteuning.
Garantie	Beperkte TP-Link-garantie (duur aangegeven op de verpakking)
Inhoud van de doos	Switch, voedingsadapter, montagebeugels, rubberen voetjes, snelle installatiegids

Veelgestelde vragen - TLSF1008D TP-LINK

Hoe sluit ik de TLSF1008D-switch aan?

Sluit een Ethernet-kabel van uw router of modem aan op een van de poorten van de switch. Sluit vervolgens uw apparaten (pc, printer, enz.) aan op de andere poorten. Sluit ten slotte de switch aan op de voeding met de meegeleverde adapter.

Heeft de switch configuratie nodig?

Nee, de TLSF1008D is een onbeheerde switch. Hij werkt direct na aansluiting: hij detecteert automatisch snelheden en transmissiemodi.

Wat moet ik doen als het voedingslampje niet brandt?

Controleer of de voedingsadapter correct is aangesloten op de switch en op een werkend stopcontact. Test eventueel met een ander stopcontact. Als het probleem aanhoudt, is de adapter mogelijk defect.

Kan ik de switch in een rack monteren?

Ja, de TLSF1008D wordt geleverd met montagebeugels. Bevestig deze aan elke kant van de switch met de meegeleverde schroeven en schroef het geheel in een 19-inch rack met geschikte bouten (niet meegeleverd).

Is de switch compatibel met Ethernet-kabels van categorie 5?

Ja, hij werkt met Cat5-, Cat5e- of Cat6-kabels. Voor Gigabit (1000 Mbps) wordt aanbevolen om ten minste Cat5e te gebruiken.

Hoe maak ik de switch schoon?

Haal eerst de stekker uit het stopcontact. Gebruik een droge, zachte doek om de behuizing schoon te vegen. Gebruik geen chemicaliën of vloeistoffen.

Wat is de garantie van de TLSF1008D?

TP-Link biedt een beperkte garantie op materiaal- en fabricagefouten. De exacte duur staat op de verpakking van het product. Bewaar uw aankoopbewijs.

Kan ik de switch buiten gebruiken?

Nee, de TLSF1008D is alleen ontworpen voor gebruik binnenshuis. Stel hem bloot aan temperaturen tussen 0 °C en 40 °C en een relatieve luchtvochtigheid van 10% tot 90% zonder condensatie.

Zijn de poorten auto-MDI/MDIX?

Ja, alle poorten detecteren automatisch het kabeltype (recht of crossed). U kunt dus beide zonder onderscheid gebruiken.

Hoe reset ik de switch?

De TLSF1008D heeft geen resetknop. Omdat hij onbeheerd is, hoeft er geen configuratie te worden gereset. Bij problemen haalt u de stekker eruit en steekt u deze er weer in.

GEBRUIKSAANWIJZING TLSF1008D TP-LINK

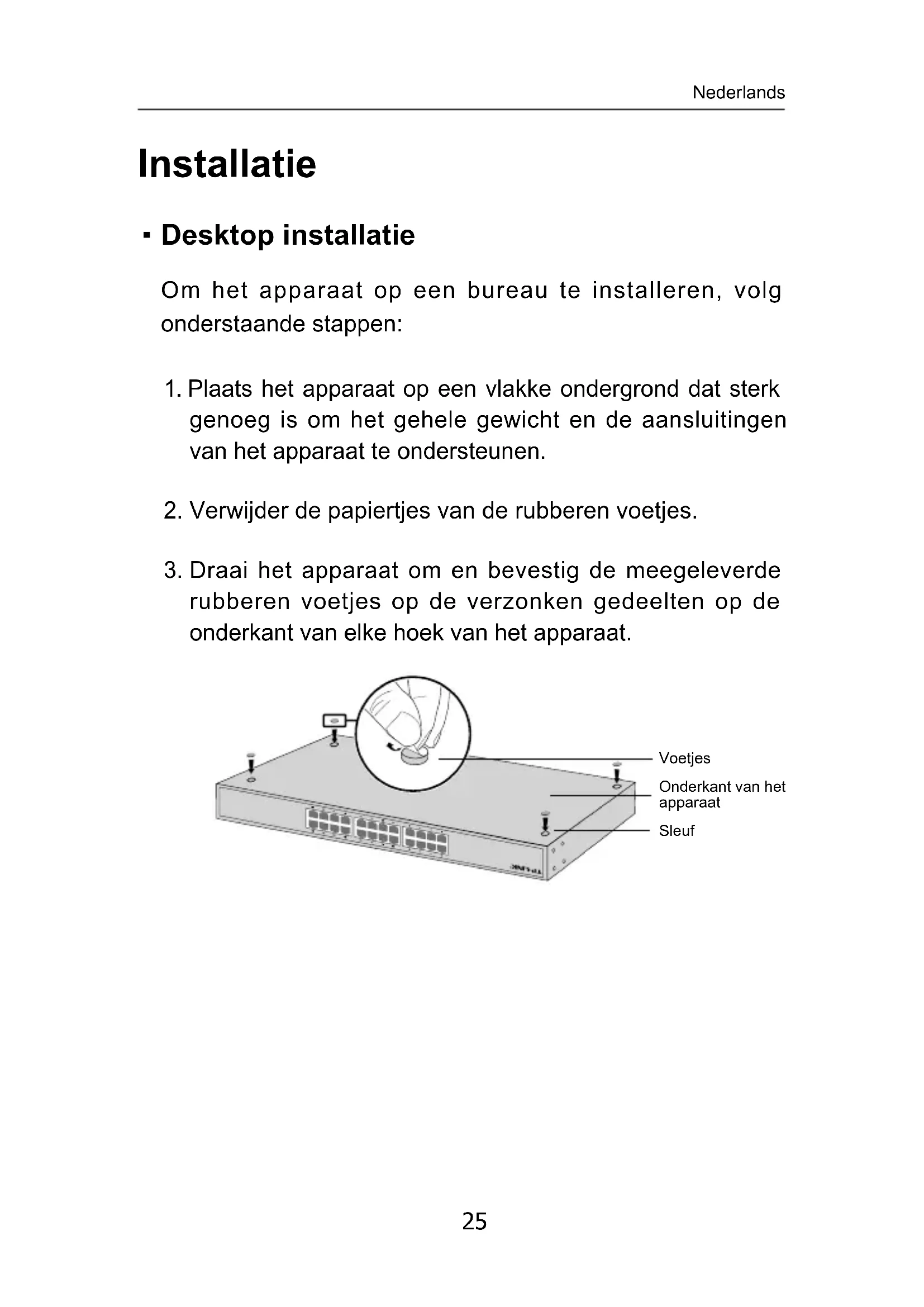

Om het apparaat op een bureau te installereren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.
3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installmentie

Om het apparaat in een rek te installereren, volg de onderstaande beschreiben instructies:

1. Controller de a Harding en de stabiliteit van het rek.
2. Bevestig de meegeleverde reck-montage beugels aan beiden kanten van het apparaat met behulp van de meegeleverde schroeven.

1. Nadat de beugels aan het apparaat bevestigd zich, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

- Inschakelen

Steek de vrouwelijkke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

Installation

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, befind die een möglichkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat要去 normal kunnen worden gezruikt.
• Dit product Niet openmaken of er onderhoud aan proberen te verrichten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kurz u contact met ons opnemen.
• Dit product Niet in de buurt van water gebruiken.

TP-LINK beperkke productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaaldeperiode afhankelijk van de service terplaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
