TLSF1008D - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non géré
Marque	TP-Link
Modèle	TLSF1008D
Nombre de ports	8 ports RJ45 10/100/1000 Mbps
Alimentation	Adaptateur secteur externe (5 V CC, commutateur sans interrupteur)
Dimensions	158 x 100 x 25 mm
Poids	Environ 400 g
Matériau du boîtier	Métal
Montage	Sur bureau (pieds caoutchouc fournis) ou en rack 19 pouces (équerres fournies)
Ventilation	Passive (sans ventilateur)
Fonctions principales	Auto-négociation, auto-MDI/MDIX, contrôle de flux IEEE 802.3x, table d'adresses MAC, détection de boucle
Indicateurs LED	Alimentation, par port (liaison/activité)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% HR sans condensation
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir ni réparer soi-même ; débrancher pour couper l'alimentation ; utiliser dans un endroit sec et bien ventilé.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, contacter le support TP-Link.
Garantie	Garantie limitée TP-Link (durée indiquée sur l'emballage)
Contenu de la boîte	Commutateur, adaptateur secteur, équerres de montage, pieds caoutchouc, guide d'installation rapide

FOIRE AUX QUESTIONS - TLSF1008D TP-LINK

Comment brancher le commutateur TLSF1008D ?

Connectez un câble Ethernet de votre routeur ou modem à l'un des ports du commutateur. Branchez ensuite vos appareils (PC, imprimante, etc.) aux autres ports. Enfin, alimentez le commutateur avec l'adaptateur secteur fourni.

Le commutateur nécessite-t-il une configuration ?

Non, le TLSF1008D est un commutateur non géré. Il fonctionne immédiatement après branchement : il détecte automatiquement les vitesses et modes de transmission.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au commutateur et à une prise électrique fonctionnelle. Testez éventuellement avec une autre prise. Si le problème persiste, l'adaptateur peut être défectueux.

Puis-je monter le commutateur dans un rack ?

Oui, le TLSF1008D est livré avec des équerres de montage. Fixez-les de chaque côté du commutateur à l'aide des vis fournies, puis vissez le tout dans un rack 19 pouces avec des boulons adaptés (non fournis).

Le commutateur est-il compatible avec des câbles Ethernet de catégorie 5 ?

Oui, il fonctionne avec des câbles Cat5, Cat5e ou Cat6. Pour du Gigabit (1000 Mbps), il est recommandé d'utiliser au moins du Cat5e.

Comment nettoyer le commutateur ?

Débranchez d'abord l'alimentation. Utilisez un chiffon sec et doux pour essuyer le boîtier. N'utilisez pas de produits chimiques ou de liquides.

Quelle est la garantie du TLSF1008D ?

TP-Link offre une garantie limitée contre les vices de matériel et de fabrication. La durée exacte est indiquée sur l'emballage du produit. Conservez votre preuve d'achat.

Puis-je utiliser le commutateur à l'extérieur ?

Non, le TLSF1008D est conçu pour une utilisation en intérieur uniquement. Exposez-le à des températures entre 0 °C et 40 °C, et à une humidité relative de 10% à 90% sans condensation.

Les ports sont-ils auto-MDI/MDIX ?

Oui, tous les ports détectent automatiquement le type de câble (droit ou croisé). Vous pouvez donc utiliser indifféremment l'un ou l'autre.

Comment réinitialiser le commutateur ?

Le TLSF1008D n'a pas de bouton de réinitialisation. Comme il est non géré, il n'y a aucune configuration à réinitialiser. En cas de problème, débranchez et rebranchez l'alimentation.

MODE D'EMPLOI TLSF1008D TP-LINK

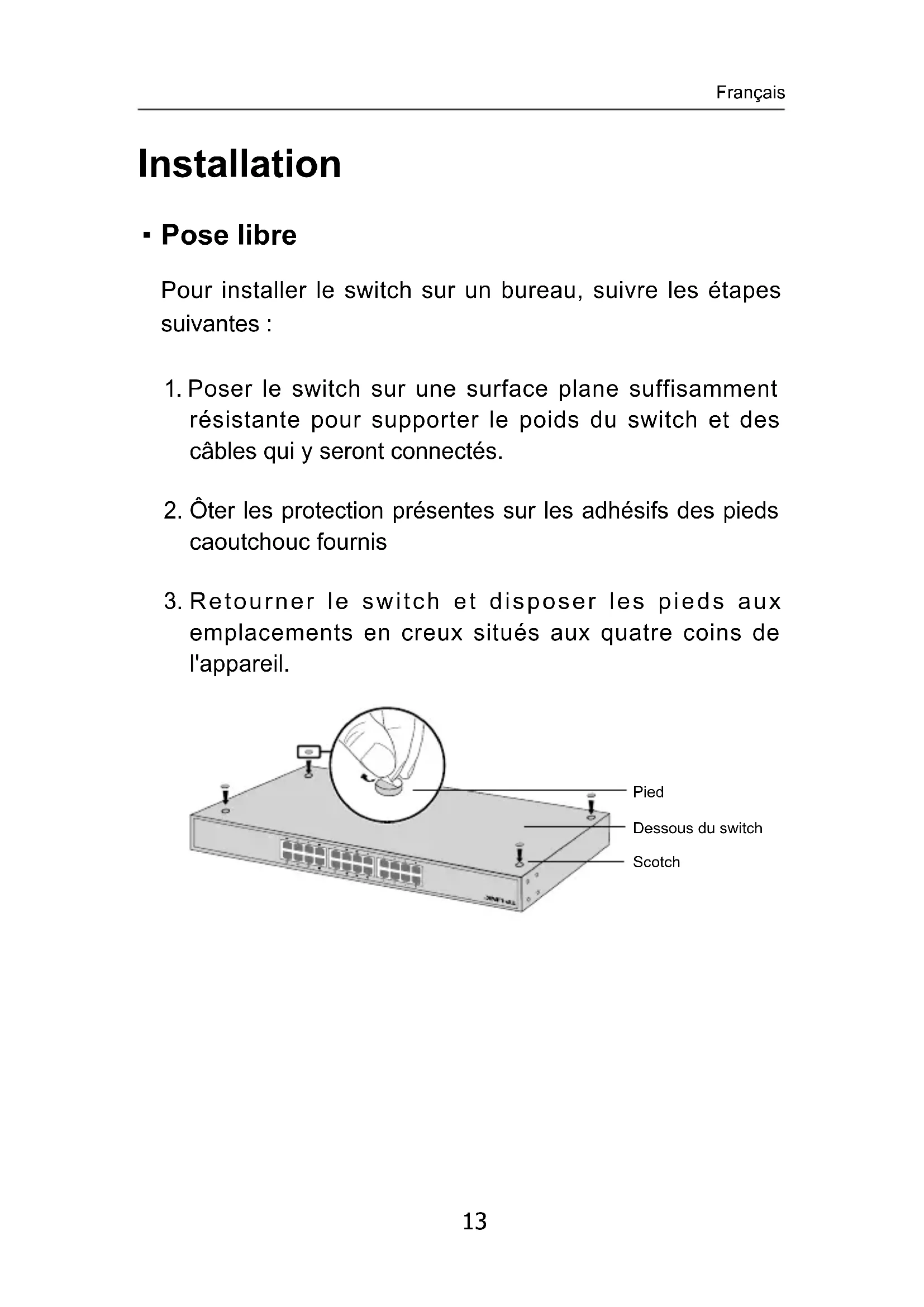

Pour installer le switch sur un bureau, suivre les étapes suivantes:

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Oter les protections présentes sur les adhésifs des pieds caoutchouc fournis

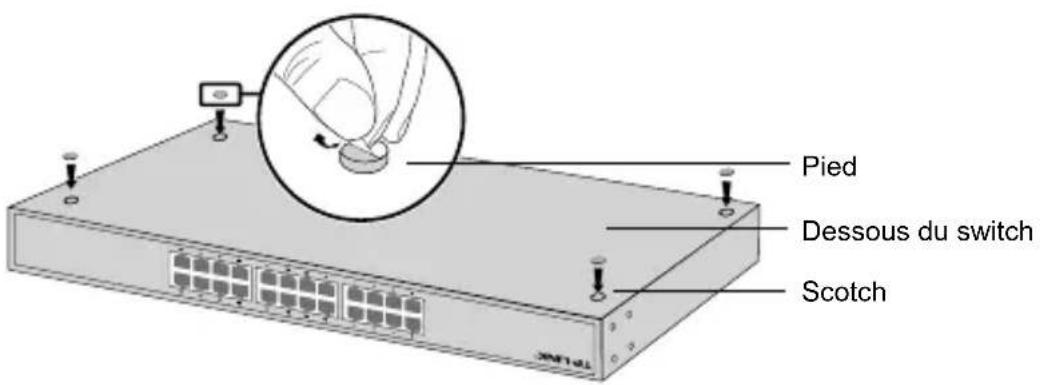

3. Retourner le switch et disposez les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes:

1. Vérifier la mise à la terre et la stabilité du rack.
2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustés pour fixer le switch au rack.

- Port ethernet

Connecter un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

Mettre sous tension

Connecter le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait immédiatement sa garantie. Pour toute réparation, merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-Link

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES, RECOURS ET CONDITIONS.

TP-LINK garantit les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
