Tipo de produto	Switch de rede não gerenciado
Marca	TP-Link
Modelo	TLSF1008D
Número de portas	8 portas RJ45 10/100/1000 Mbps
Alimentação	Adaptador de energia externo (5 V CC, switch sem interruptor)
Dimensões	158 x 100 x 25 mm
Peso	Aproximadamente 400 g
Material do gabinete	Metal
Montagem	Em mesa (pés de borracha fornecidos) ou em rack de 19 polegadas (suportes fornecidos)
Ventilação	Passiva (sem ventoinha)
Funções principais	Auto-negociação, auto-MDI/MDIX, controle de fluxo IEEE 802.3x, tabela de endereços MAC, detecção de loop
Indicadores LED	Alimentação, por porta (link/atividade)
Temperatura de operação	0 °C a 40 °C
Umidade de operação	10% a 90% UR sem condensação
Manutenção e limpeza	Desconectar a alimentação antes da limpeza; usar um pano seco e macio. Não usar solventes.
Segurança	Não abrir nem reparar por conta própria; desconectar para cortar a alimentação; usar em local seco e bem ventilado.
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário. Em caso de falha, contatar o suporte TP-Link.
Garantia	Garantia limitada TP-Link (duração indicada na embalagem)
Conteúdo da embalagem	Switch, adaptador de energia, suportes de montagem, pés de borracha, guia de instalação rápida

Perguntas frequentes - TLSF1008D TP-LINK

Como conectar o switch TLSF1008D?

Conecte um cabo Ethernet do seu roteador ou modem a uma das portas do switch. Em seguida, conecte seus dispositivos (PC, impressora, etc.) às outras portas. Por fim, alimente o switch com o adaptador de energia fornecido.

O switch requer configuração?

Não, o TLSF1008D é um switch não gerenciado. Ele funciona imediatamente após a conexão: detecta automaticamente as velocidades e modos de transmissão.

O que fazer se o indicador de alimentação não acender?

Verifique se o adaptador de energia está corretamente conectado ao switch e a uma tomada elétrica funcional. Teste eventualmente com outra tomada. Se o problema persistir, o adaptador pode estar com defeito.

Posso montar o switch em um rack?

Sim, o TLSF1008D vem com suportes de montagem. Fixe-os em cada lado do switch usando os parafusos fornecidos e, em seguida, aparafuse tudo em um rack de 19 polegadas com parafusos adequados (não fornecidos).

O switch é compatível com cabos Ethernet de categoria 5?

Sim, ele funciona com cabos Cat5, Cat5e ou Cat6. Para Gigabit (1000 Mbps), é recomendado usar pelo menos Cat5e.

Como limpar o switch?

Desconecte primeiro a alimentação. Use um pano seco e macio para limpar o gabinete. Não use produtos químicos ou líquidos.

Qual é a garantia do TLSF1008D?

A TP-Link oferece uma garantia limitada contra defeitos de material e fabricação. A duração exata está indicada na embalagem do produto. Guarde seu comprovante de compra.

Posso usar o switch ao ar livre?

Não, o TLSF1008D é projetado para uso interno apenas. Exponha-o a temperaturas entre 0 °C e 40 °C e umidade relativa de 10% a 90% sem condensação.

As portas são auto-MDI/MDIX?

Sim, todas as portas detectam automaticamente o tipo de cabo (reto ou cruzado). Portanto, você pode usar qualquer um.

Como redefinir o switch?

O TLSF1008D não possui botão de redefinição. Como é não gerenciado, não há configuração para redefinir. Em caso de problema, desconecte e reconecte a alimentação.

MANUAL DE UTILIZADOR TLSF1008D TP-LINK

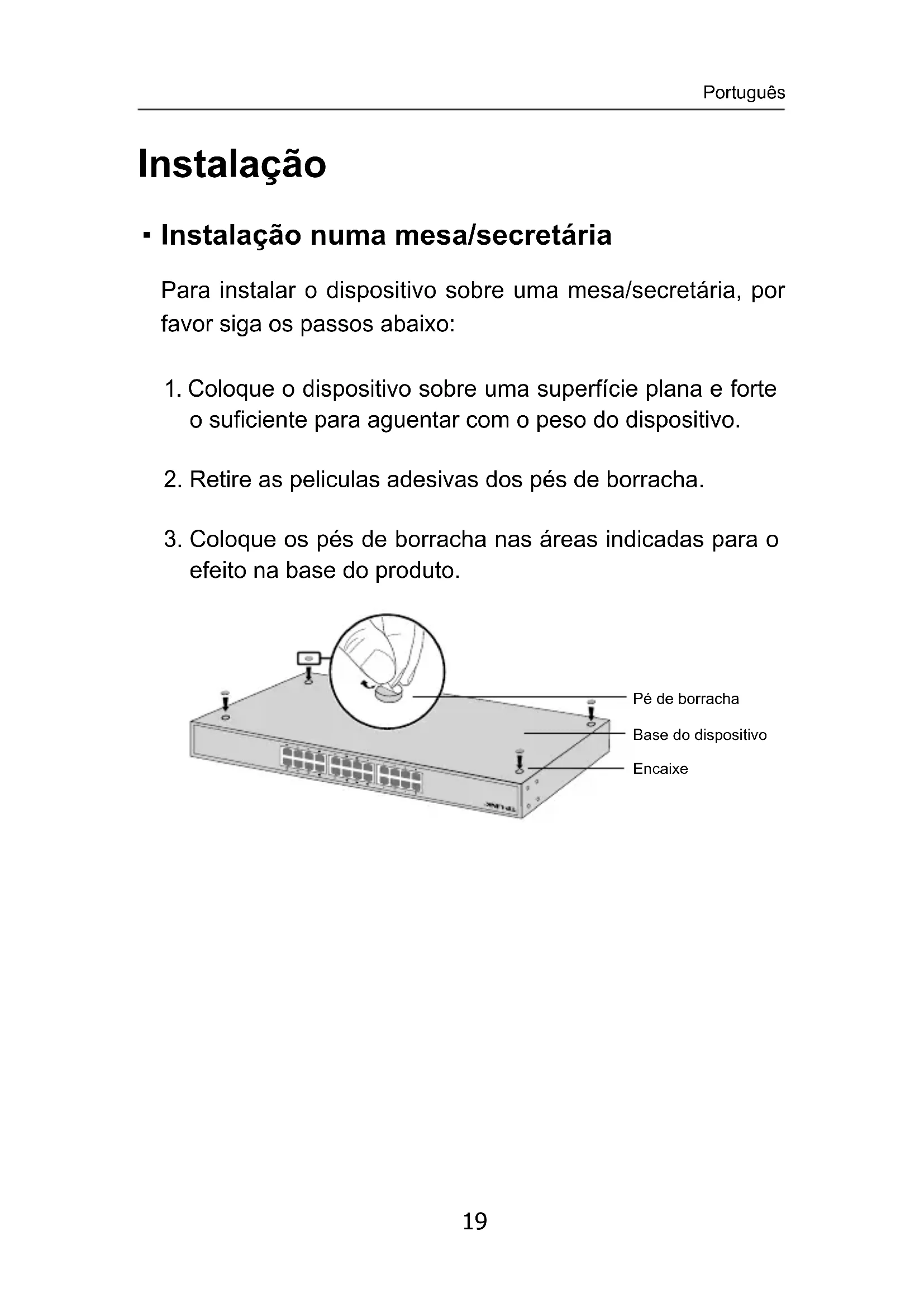

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o disposativo sobre uma superficie plana e forte o suficiente para(aguerar com o peso do disposativo.
2. Retire as celliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas和地区 indicadas para oefeito na base do produits.

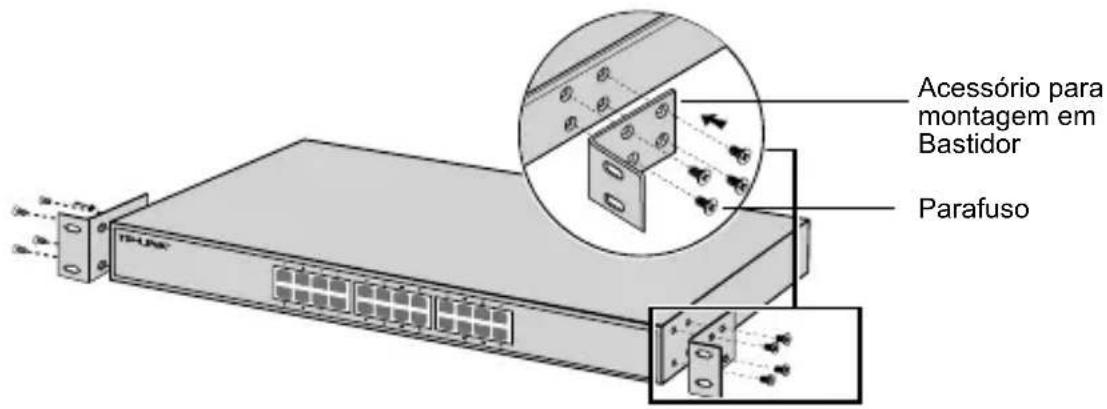

- Instalação em Bastidor

Se o seu disposito for tornecido com acessórios para montagem em Bastidor poderá instalar o seu produits num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produits.

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o disposítivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numatatomada eletrica.

Asennus

Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), está é uma das formas de desligar o produits. Para Produtos sem o botão on/off (ligado/desligado), aunjica forma de desligar completeness o produits é removendo-o da tomada elétrica ou desligando o respectivo adaptorador de alimentação. O disposito desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode fazer exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produits Selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produit na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍNICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES.

A TP-LINK fornece garantia a qualquer produit da marca TP-LINK contido na embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normalis e de

acordo com as orientações fornecidas pela TP-LINK, por um periodo definido pelo do service de apoio local a partir da data de compra pelo'utilizar o final.

Suomi

Turvallisuustiedot
