GEBRUIKSAANWIJZING Excellent S SD Klippo

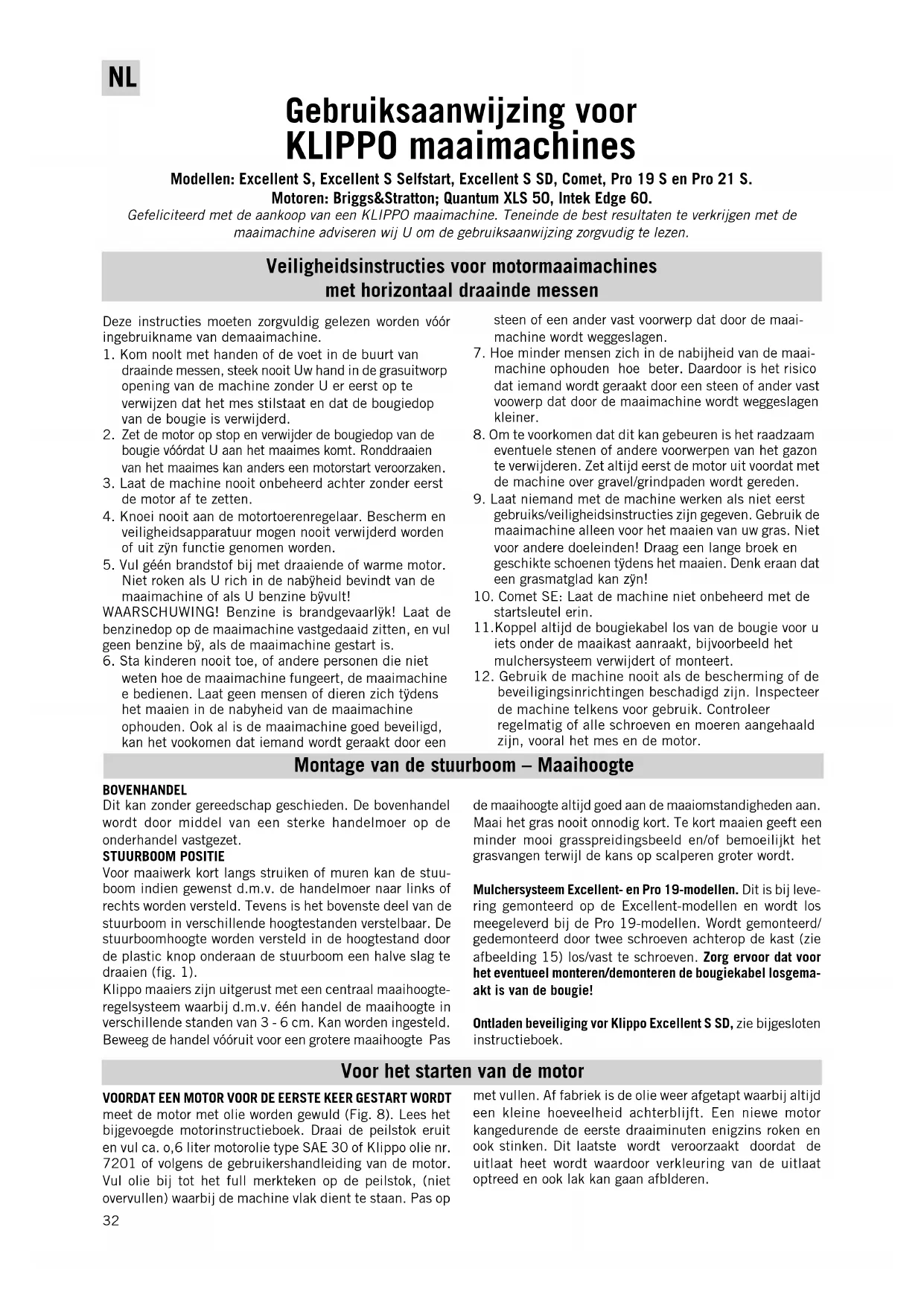

Gebruiksaanwijzing voor KLIPPO maaimachines

Modellen: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S en Pro 21 S.

Motoren: Briggs&Stratton; Quantum XLS 50, Intek Edge 60.

Gefeliciteerd met de aankoop van een KLIPPO maaimachine. Teneinde de best resultaten te verkrijgen met de maaimachine adviseren wij U om de gebruiksaanwijzing zorgvudig te lezen.

Veiligheidsinstructies voor motormaaimachines met horizontaal draainde messen

Deze instructies要去en zorgvuldig gelezen worden voor ingebruikname van demaaimachine.

1. Kom noolt met handen of de voet in de buurt van draainde messen, steek nooit Uw hand in de grasuitworp opening van de machine zonder U er eerst op te verwijzen dat het mes stilstaat en dat de bougiedop van de bougie is verwijderd.
2. Zet de motor op stop en verwijder de bougiedop van de bougie voordat U aan het maaimes komt. Ronddraaien van het maaimes kan anders een motorstart veroorzaken.
3. Laat de machine nooit onbeheard après zonder eerst de motor af te zetten.
4. Knoei nooit aan de motortoenregelaar. Bescherm en veiligheidsapparatuur moogen nooit verwijderd worden ofuit zyn functie genomen worden.
5. Vul geen brandstof bij met draaiende of warme motor. Niet roken als U rich in de nabyheid bevindt van de maaimachine of als U benzine bivult!

WAARSCHUWING! Benzine is brandgevaarlyk! Laat de benzinedop op de maaimachine vastgedaaid zitten, en vul geen benzine by, als de maaimachine gestart is.

1. Sta kinderen nooit toe, of andere Personen die nicht weten hoe de maaimachine fungeert, de maaimachine e bedieren. Laat geen mensen of dieren zich tydens het maaien in de nabyheid van de maaimachine ophouden. Ook al is de maaimachine goed beveiligd, kan het vookomen dat iemand worden geraakt door een

steen of een ander vast voorwerp dat door de maai-machine worden weggeslagen.
7. Hoe minder mensen zich in de nabijheid van de maaimachine ophouden hoe beter. Daardoor is het risico dat iemand worden geraakt door een steen of ander vast voowerp dat door de maaimachine worden weggeslagen kleiner.
8. Om te voorkomen dat dit kan gebeuren is het raadzaam eventuale stenen of andere voorwerpen van het gazon te verwijderen. Zet.altijd eerst de motoruit voordat met de machine over gravel/grindpaden worden gereden.
9. Laat niemand met de machine werken als nicht erst gebruiks/veiligheidsinstrumenties zich gegeben. Gebruik de maaimachine alleen voor het maaien van uw grayscale. Niet voor andere doeleinden! Draag een lange broek en geschikte schoenen tydens het maaien. Denk eraan dat een grasmatglad kan zyn!
10. Comet SE: Laat de machine Niet onbeheard met de startsleutel erin.
11. Koppel altijd de bougiekabel los van de bougie voor u iets onder de maakast aanraakt, bijvoorbeeld het mulchersystem verwijdert of monteert.
12. Gebruik de machine nooit als de bescherming of de beveiligingsinrichtingen beschadigd zijn. Inspecteer de machine telkens voor gebruik. Controller regelmatig of alle schroeven en moeren aangehaald�, vooral het mes en de motor.

Montage van de stuurboom - Maaihoogte

BOVENHANDEL

Dit kan zonder gereedschap geschieden. De bovenhandel wordt door middel van een sterke handelmoer op de onderhandel vastgezet.

STUURBOOM POSITIE

Voor maaiwerk kort langs struiken of muren kan de stuboom indien gewenst d.m.v. de handelmoer maar links of rechts worden versteld. Tevens is het bovenste deel van de stuurboom in verschillende hoogtestanden verstelbaar. De stuurboomhoogte worden versteld in de hoogtestand door de plastic knop onderaan de stuurboom een halve slag te draaien (fig. 1).

Klippo maaiers zijn uitgerust met een centraal maaihoogteregelsystem waar bij d.m.v. een handel de maaihoogte inverschillende standen van 3 - 6 cm. Kan worden ingesteld. Beweeg de handel vóruit voor een grotere maaihoogte Pas

de maaihoogte allijd goed aan de maaiomstandigheden aan. Maai het gras nooit onnodig kort. Te kort maaien geeft een minder mooti grasspreidingsbeeld en/of bemoeilukt het grasvangen verwijl de kans op scalperen groter worden.

Mulchersystem Excellent-en Pro 19-modelen. Dit is bij levering gemonteerd op de Excellent-modelen en wordt los meegeleverd bij de Pro 19-modelen. Wordt gemonteerd/gedemonteerd door twee schroeven achechterop de kast (zie afbeeling 15) los/vast te schroeven. Zorg ervoor dat voor het eventueel monteren/demonteren de bougiekabel losgemaakt is van de bougie!

Ontladen beveiliging vor Klippo Excellent S SD, die bijgesloten instructieboek.

Voor het starten van de motor

VOORDAT EEN MOTOR VOOR DE EERSTE KEER GESTART WORDT

meet de motor met olie worden gewuld (Fig. 8). Lees het bijgevoegde motorinstructieboek. Draai de peilstok eruit en vul ca. o,6 liter motorolie type SAE 30 of Klippo olie nr. 7201 of volgens de gebruikershandleiding van de motor. Vul olie bij tot het full merkteken op de peilstok, (niet overvullen) waar bij de machine vlak dient te staan. Pas op

met vullen. Af fabriek is de olie weeer afgetapt waar bij aktijd eenkleine hoeveelheid achechterblijft. Een niewe motor kangedurende de eerste draaimuten enigzins roken en ook stinken. Dit LAST wordt veroorzaakt doordat de uitlaat heet worden waardoor verkleuring van de uitlaat optreed en ook lak kan gaan aflbderen.

OLIECONTROLE

Controleer het oliespeil steeds voor het starten of anders minstensiedere vijr draaiuren. Draai de peilstok eruit en kaak hem schoon, bij een vlak staande motor (machine)要去 de olie altijd tot aan het full merkteken staan. (Fig. 3)

INLOPEN EN OILEVERVERSEN

Een neue motor is reeds correct afgesteid. Het is verstandig een neue motor gedurende de eerste vijf draaiuren nicht vol te belasten. Denk eraan na de eerste vrij

draaiuren de olie te verversen (ervangen) en dit daarna iedere vrijfentwintig draaiuren te herhalen.

BENZINE

Gebruik loodvrije 95 oktaan benzine. Zet de motor af voordat U benzine vult. Vul de tank Niet geheel tot aan de rand maar tot ca. 6 mm. waaronder. Laat de machineijdens de winter Niet staan met benzine erin. Dit kan in het voorjaar zorgen voor startproblemen.

Starten van de motor

MODELLEN ZONDER ELEKTRISCHE START

1. Starten van een koude motor. Zet de gashandel in de volgasstand (haas). Druk 3 keer zorgvuldig op deprimer-starter (Fig. 4). Deze is geplaatst op de voorzijde. Om een warme motor te starten is het gebruik van deprimer-starter meestalniet nodig.
2. Tijdens starten en ookijdens het maaien moet de veiligheidsbeugel in werkstand staan (Fig. 5b).
3. Geef nu een forse ruk aan de starterknop om de motor te doen aanslaan. Bij koud waar kan hetoodzakelijk zich deze procedure enkele keren te herhalen. Indien de motor desondanks Niet aanslat kan een hernieuwde poginggedaan worden met de gashandel in de station airstand (schildpad).

Excellent Selfstart: Volg de afzonderlijke startinstrumentie!

COMET SE

Bij een neue machine kan het zijn dat eerst de batterij moet worden opgeladen onions nog Niet voldoende stroom levert in dat geval. Zie onder batterij laden. Machines met elektrische start zijn daarnaast meestal ook voorzien van de standard handstarter.

ELEKTRISCHE START (voort het starten de batterykabels aansluierten, voorbeeld 13)

Volg bovenstaande startprocedure volgens punt 1 en 2 en draai dan de contactsleutel rechtsom om te starten tot de motor aanslaat, LAST aan volgas, (soms afgebeeld door een haas). Start nooit langer dan 5 sekonden achtereen. Indien de motor na 3 pogingen nog Niet aanslaat kan de procedure worden herhaald met de gashandel in de positie "slow" (schildpadafbeering).

STOP

Comet stopt door de veiligheidsbeugel los te laten (plaatje 5b), (de motor stopt en de wielaandryving worden uitgeschakeld) of door de aandryvingshandel op stop zetten (achterwaarts - op-waarts). De motor slaat dan Niet af, maar de de aandyving is uitgeschakeld. Gebruik de aandryvingshandel (voor-waarts - neerwaarts) als u de aandryving wilt insschakelen.

Excellent, Pro 19 en Pro 21 deze machine worden gestopt door het loslaten van deveiligheidsbeugel (fig. 5b). Als u alleen de aan-drijving wilt uitschakelen verwijl de motor door moet blijven draaien dan kunt u alleen de veiligheidsbeugel iets lately zakken totdat de machine stil staat. Als u de aandrijving wee wilt inschakelen, druk dan de trans-missiehandel maar voren (Fig. 5c).

Algemene opmerkingen

Met een maaimachine mag nooit over vaste objcten worden gereden. Controller altijd eerst of het gazon schoon is van vreemde voorwerpen zoals b.v. stenen, takken of botten. Pas ook goed op voor soms deels door het gras moeilijk waar te nemen obstakels zoals b.v. stalen pijpen (voor de bekende waslijn) of omhoog liggende tegels. Markeer.Deze plekken. Bedien de machine op verant-woorde wijze,kom nooit met handen of voeten in de buurt van draainde messen. Laat nooit een machine met draainde motor (en messer!) onbeheard staan. Zorg dat kinderen zich nicht in de onmiddelijke nabijheid van een draaiende machine ophouden.Denk er ook aan dat zelfs indien de motor net is uitgezet de uitlaat nog altijd heet is. Neem de contactsleutel eruit (bij elektrisch gestarte modellen) als de machine Niet gebruikt worden.

MAAITIPS

Experts zich het ermee eens dat het Beste maairesultaat worden bereikt indien Niet meer dan énderde deel ineens van de graslente worden gemaaid. Dit stimuleert de groei en geeft een sterker en groener gazon. Maai vaak. Twee maiabeurten

per week is een goed germiddelde. Probeer zoveel mogenlijk te maaien als het gras droog is. Daardoor wordt een betere grasspreding verkreten en machines met een grasvanger hebben dan geen problemen met et hetopvangen van het gras. Indien het gras door omstandigheden een keer erg lang is geworden is het raadzaam oemeerst een keer in de hoogste stand en daarna een keer in de gewenste stand te maaien.

Controleer de maimesjes regelmatig. Zyn de mesjes bot dan worden het gras ongelyk gemaaid en de snyoppervlakte geel.

VOORDELEN VAN VOORWIELAANDRIJVING

De maaimachine is uitsluitend te manouvvreren. Vele handelingen zoals b.v. stoppen, draaien en werkken langs bomen konnen ook geschieden wanner U door de stuurboom ie tsnaar beneden te duwen de aangedreven voorwielen net ie tsboven de grond LAST draaien. In dat geallen behoeft de wielaandrijving Niet te worden uitgeschakeld. De machine kan met uitge-schakelde wielaandrijving overigens ook als duwmaaier worden gezruikt.

Onderhoud

Om ongelukken te voorkomen (b.v. per ongeluk starten) is het ulterst raadzaam de gashandel op stop te zetten en de bougiekap van de bougie af te nemen vó Rodrat er aan de machine worden gewerkt.

Geef na elk seizedoen uw maaimachine een servicebeurt by uw gespecialiseerde KLIPO-servicedealer. Maaimachines met een katalisator na elke drieIRR of na 100 draaiuren.

ONDERHOUDINSTRUCTIES

Maak de bovenkant en vooral de onderkant van de maaimachineijdig schoon en voorkom daarmee "aankoeken" van grasresten. By het werken of schoon-maken aan de onderkant van de maaimachine, is het verstandig de maaimachine met de bougie opwaarts te stellen. Controleer vanijd totijd of alle bevestigingsbauten vast zitten en smeer kabels en assenieder seizoen. Blanke metaaldelen konnen met een anticorrosie olie bewerkt worden. Bij professioneel gebruik worden een routineservicebeurt per vijfigt draaiuren aanbevolen.

Gebruik alleen originele reserve delen van KLIPO.

Excellent S Selfstart:

Bij onderhoud en service neemt u de ontstekingskabel weg. u start de machine normalaal om de startveer in werkig te brengen en u verwijdert de orangje blokkeersleutel.

MAAIMESSYSTEEM

Fig. 6: Mesplaat met 4 verwangbare ondermesjes en 2 verwangbare bovenmesjes voor Comet.

Mulcher-mes voor Excellent, Pro 19 en Pro 21.

MESSENVERVANGEN: Kombimes/Mesplat

Een zware schotelveer drukt de mesplaat/het maimes gegen een slipschijf. Voor het losdraaien van de mesbout met normale rechtse draad worden het gebruik van een 14 mm. ring of kniesleutel aangeraden. Bij montage de mes-bout stevig vastdraaien.

Eerst handvast en daarna ter zekerheid d.m.v. een voorzlichtige klap met een hamer op de ring/kniesleutel. Het maaimes fungeert nl. tevens als vliegewiel. Als het maaimes sloipt loopt de motor onregelmatig, is moeilijk te starten en kan zichs terugslaan. Om vibratie van de machine te voorkomen is hetoodzakelijk het maaimes altijd goed uitgebalanceerd en op de correcte wijze te monteren. Zie Fig. 7.

MESSEN VERVANGEN: onderste mesjes/bovenste mesjes (Fig. 6)

Laat de maaimachine draaien totdat de brandstof op is, verwijder de bougiekabel van de bougie en zet de maaimachine met de bougie maar boven of op de kant met deuitlaat maar boven. Maak de gaten in de mesplaat waar de vier onderste mesjes gemonteerd zijn schoon en verwijder eventuele grasresten.

Door de gaten heen is een veerplaat te zien. Wanner de veerplaat voorzichtig aan boven worden geduwd kan tegelijkertijd het mesjeaarbinnen worden geduwd waarna het mesje kan worden utigenommen. Bij het opnieuw monteren er goed op letten dat de sleuf aan de achterkant van het maaiamesje correct over de rand vand de mesplaat worden geschoven. Nadat het mesje over deze rand maar buiten worden geduwdmoet de veerplaat voor de verankering zorgen. E.e.a. is goed hoorbaar door een "klik" en要去 goed op de juiste werkung worden gecontroleerd. Zodra de motor loopt za de middelpuntvliedende kracht de maaiamesjes in de juiste posite houden.

Vervanging van de bovenste mesjes:

Demonteer de gehele mesplaat mideels de mesbout van de as. Draai de moer los en verwijder het mesje en de plaatjes.NB.Deze plaatjes zitten zowel boven als onder het mesje. Na montage van een neueuw mesje de moer goed vastzetten. Monteer daarna de mesplaat wee por op de as.

TRILLINGEN

Laat de maaimachine nooit lopen als er spreke is van ongewone trillingen. Als een maaiamesje beschadigd is要去 ook het gegenoverliggende mesje verrangen worden. Indien geen nieuw mesje voorhanden is dient zowel het defecte mesje alsook het gegenoverliggende mesje te worden verwijderd.

LUCHTFILTER SERVICE

Quantum- en Intek-motoren (Fig. 8 en 9)

Reinig het luchtfilter iedere drie maanden of iedere vijfentwintig draaiuren. Onder zeer stoffige omstandigheden moet dit nog vaker worden gedaan.

1. Schroef losdraaien en deksel wegemen Zoals in detekening aangegeven.

2. Neem het filterelement er voorzichtiguit.

3. Maak het element schoon door het vorzichtig een vlak oppervlak te slaan.

4. Monteer het element en de deksel en zet de schroef goed vast.

OLIE VERVERSEN elke vijfentwintig draaiuren

Neem de peilstok uit en plaats de machine in een dusdanige posite dat de olie eruit loopt (good opvangen). Dit gaat het Beste als de motor nog warm is en de brandstoffank leeg. Ock hier gaat dit het best wanner de motor nog warm is.

Monteer daarna mesplaat en aftapplug waar voordat neue olie worden bijgevuld tot aan het merkteken op de peilstok (Fig. 3).

1. Demonteer de twee deksels van de aandrijfkast (vier chroeven). Verwijder vuiluit daandrijfkast.
2. Verwijder het plastic kapje/dekseltje dat buiten op het voor-wiel naast de versnellingsbak, is gemonteerd voorzichtig met behulp van een schroevaedraier. Na het losdraaien van een inbusbout kan het wiel afgenomen worden.
3. Nu kan de V-snaar va de poelie aufgehaald worden. Vórdat een neue riem gemonteerd worden要去 worden gecontroleerd of de poelie van de inschakeling van de aandrijving gemakkelijk op de as draait. Indien dit Niet het geval is要去 deze eerst goed gangbaar worden gemaakt. Doe daarna eerst een beetje vet op de as. Monteer de nieuwe v-snaar en zorg ervoor dat deleze in de goede positie worden gemonteerd, ook bij het kogellager (1471) waarme de snarspanning kan worden bijgesteld.
4. Afstelling: De spanning van de v-snaar kan worden bijgesteld door genoemd kogellager hets maar boven of waar of waar onderen te stellen. Wanner de maaimachine eenaar uur gedraaid heeft kan de v-snaar hets oprekken waardoor. In dit geval moet de v-snaar opnieuw worden afgesteld.
5. Laat de machine proefdraaien ter controle van de juiste werkig alvorens de deksels van de aandrijfkast weeer worden gemonteerd.

DE BATTERIJ is een 12-volt lood-zwavelzuur type waaraan normal gesproken geen onderhoud nodig is en welke worden opgeladenijdens het begruik van de maaimachine. Echter,

wonneer de motor na herhaalde startupogingen nicht aanslaat kan het gebeuren dat de accu leeg raakt en de machine met de hand gestart moet worden middels de repeteersrarsteller. Een ontladen accu kan worden opgeladen met behulp van de acculader welke bij de machine worden meegeleverd.

NB. Het is aanbevelingswaardig de accu gedurende het maaiseizoen EEn of wee keer op te laden en zeker ook voordat de machine voor de winter worden wegpezet.

OPLADEN VAN DE BATTERIJ (Fig. 13) (Comet SE)

1. Maak de kabelverbinding los van de kabel bij de accu.
2. Sluit de kabel van de acculader op de kabel van de kabel de accu aan en sluit de lader aan op 220 Vlichtnet. (wandcon-tactdoos).
3. Het volledig opladen van een lege accu kan ongeveer 24 uur duren. Koppel daarna de acculader weir af en sluit de kabelverbinding:tussen accu en motor wee aan.
   NB. G a gén accu opladen bij een temperatuur lager dan 5 graden Celsius.
   NB. Gooi een gebruikte (defecte) accu nooit bij het huisvuil maar lever hem in bij Uw servicedealer.

OPZOEKEN VAN STORINGEN

Wanner de motor nicht wil aanslaan (start) controller dan het volgende:

1. Is er wel verse brandstof in de tank?
2. Controller altyd of de remkabel juist is ingest eld ?
3. Is de bougie nicht verwuld en/of de elektrode-afstand wel correct (moet zich 0,7-0,8 mm.)?

4. Zit het mes vast?

5. Is het luchtfilter verstopt? Maak het luchtfilter schoon of verrang het!

Als de motor na deze maatregelen Niet start, neem dan contact op met de dichtstbijzijnde werkplaats

1. Wort het maairesultaat slecht en worden de grassprietjes ongelijkmatig afgesneden? Vervang het mes! Ook het opvangvermogen worden negatif beinvloed door een versleten mes.

SCHOONMAKEN

Stel de maaimachine met de bougie opwaarts.

Wonneer de maaimachine voor het schoonmaken op+zijn Kant worden gezet doe dit dan met de uitlaat waar boven omdat er anders olie in de uitlaat kan lopen en in de carburateur gezogen kan worden bij de eerstvolgende startuping. Laat de machine voor het schoonmaken altijd zolang draaien dat ook de benzinetank leeg is. Anders kan er bij het op de kant zetten van de machine benzine stromenuit het ontluchtingsaatje van de tankdop.

Denk aan het milieu en het brand gevaar!

NB. Maak de maaimachine nooit schoon met een hogedrukreiniger. Ontzie bij schoonspoelen de motor, zeker als deze nog heet is.

OPBERGEN VOOR DE WINTER

Laat de motor lopen totdat de benzine op is. Ververs de olie. Giet een theelepeltje olie in het bougiegat en trek daarna enige keren aan de handstarter alvorens de bougie wee ter monteren. Maak het luchtfilter en (bij aangedreven machines) de aandrijfkast schoon. Zet de machine weg op een droge plaats. Laad de accu op ingeval van elektrische start.

Bevestiging van de overeenkomst

KLIPPO AB

Om te voldoen aan de CE-markering mogen uitslutend originele KLIPO onderdelen worden gebruikt.

Ik, de ondergetekte, Roger Klotz, Klippo AB, Knivgatan 3-7, SE-212 28 MALMOE, SWEDEN verklaar hierbij dat de volgende gazonmaaiers voldoen aan de gestelde richtlijnen conform de veilighedsvoorschriften van certificaat 98/37/EEC + EN 836 + betrekking hebende op 2000/14/EG evenals de EU richtlij met betrekking tot elektromagnetische compatilititeit 89/336/EEG. Getest in overeenstemming met EN 836 en ISO 11094. Beoordeling van de overeenkomst van richtlij 2000/14/EG uitgevoerd volgens Bijlage VI in de genoemde richtlij.

Type rotorgrasmaimachine met verbrandingsmotor.

Technisch verantwoordelijk: Anders Björkqvist

Getest door: Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden Notified body 0404

Type Serie	Motor Motor-	Gemeten Gegaran-	Operateur	Mes type effect geluids- cc/pk	Maaibredte cm dB(A) effekt, dB(A)	Iuidsniveau d(B)A	niveau d(B)A
aanduiding nummer -volume niveau deerd ge-
Excellent S	K05630	B&S Quantum 50	190/5,0	92	96	81	Mulchermes	48
Exc S Selfstart	K05640	B&S Quantum 50TM	190/5,0	92	96	81	Mulchermes	48
Exc S SD	K05660	B&S Quantum 50	190/5,0	95	96	85	Mulchermes	48
Pro 19 S	K06720	B&S Intek Edge 60	190/6,0	91	96	79	Mulchermes	48
Pro 19 S	K06750	B&S Intek Edge 55	170/5,5	92	96	79	Mulchermes	48
Comet S	K03000	B&S Quantum 50	190/5,0	92	100	82	Mesplat	53
Comet SE	K03100	B&S Quantum 50ES	190/5,0	93	100	82	Mesplat	53
Pro 21 S	K08110	B&S Intek Edge 60	190/6,0	92	100	82	Mulchermes	53
Pro 21 S	K08120	B&S Intek Edge 55	170/5,5	92	100	82	Mulchermes	53

Trillings niveau: Zie technische specificaties, blz. 44!

Uitgevaardigd in Malmö 22 september 2005
