Merk	Klippo
Model	Pro 19 S
Producttype	Grasmaaier met roterend mes
Motor	Briggs & Stratton Intek Edge (60 of 55 afhankelijk van variant)
Cilinderinhoud	190 cm³ (variant 60) / 170 cm³ (variant 55)
Vermogen	6,0 pk (4,5 kW) / 5,5 pk (4,1 kW)
Snijbreedte	48 cm
Snijhoogte	3 tot 6 cm (verstelbaar met hendel)
Maaisysteem	Mulchmes (mulchset inbegrepen, niet gemonteerd)
Brandstof	Loodvrije benzine 95 octaan
Tankinhoud	Niet gespecificeerd (schatting 1-2 L)
Motorolie	SAE 30, ongeveer 0,6 L
Ontsteking	Handmatig (startkabel)
Aandrijving	Voorwaarts (veiligheidshendel, model Pro 19 S)
Gewicht	Niet gespecificeerd (schatting 25-30 kg)
Geluidsniveau (operator)	91-92 dB(A) afhankelijk van variant
Gegarandeerd geluidsniveau	96 dB(A)
Trillingen	Zie technische specificaties (pagina 44 van de handleiding)
Veiligheid	Veiligheidshendel (motorstop), ontstekingskabel loskoppelen, beschermingen
Onderhoud	Olieverversing elke 25 uur, luchtfilter elke 3 maanden/25 uur, mes controleren
Originele onderdelen	Klippo aanbevolen
CE-garantie	Conform richtlijnen 89/392, 2000/14/EEG

Veelgestelde vragen - Pro 19 S Klippo

Hoe voer ik de eerste start uit?

Vul voor het eerste gebruik de motorolie SAE 30 (ongeveer 0,6 L) en de tank met loodvrije benzine 95. Open de gashendel volledig, druk 3 keer op de prestarter, trek dan de startkabel in één keer stevig aan.

Hoe vaak moet de olie worden ververst?

De eerste olieverversing moet na 5 uur gebruik (inloop) worden gedaan, daarna elke 25 uur. Ververs de olie bij warme motor en lege tank.

Hoe reinig ik het luchtfilter?

Reinig het filter elke 3 maanden of 25 uur. Verwijder de plaat, tik het schuim zachtjes op een vlakke ondergrond. Smeer het niet en gebruik geen perslucht. Vervang het als het erg vuil is.

Hoe vervang ik het mes?

Verwijder de bougie, kantel de grasmaaier met de bougie omhoog. Draai de centrale bout (rechtsdraaiend) los met een 14 mm sleutel. Vervang het mes en draai stevig vast. Het mulchmes heeft 4 verwisselbare binnen snijranden.

Wat te doen bij abnormale trillingen?

Stop de grasmaaier onmiddellijk. Controleer het mes: als het beschadigd is, vervang het dan per paar. Zorg dat het mes correct is gemonteerd (markering naar de zijkant gericht).

Hoe stel ik de snijhoogte in?

Gebruik de centrale hendel: duw hem naar voren voor een hogere snede (tot 6 cm), naar achteren voor een lagere snede (minimaal 3 cm). Alle wielen worden gelijktijdig versteld.

Kan ik een mulchset gebruiken?

Ja, de mulchset wordt niet gemonteerd meegeleverd. Monteer hem met twee schroeven op de bovenkant van de kap (na het loskoppelen van de ontstekingskabel). Het maalt het gras fijn om het op zijn plaats te laten liggen.

Hoe de grasmaaier in de winter opbergen?

Leeg de brandstoftank, ververs de olie, giet een lepel olie in het bougiegat en laat de motor stationair draaien. Reinig de grasmaaier en bewaar hem op een droge plaats.

Wordt de grasmaaier met olie geleverd?

Nee, de grasmaaier wordt zonder olie geleverd. Het is verplicht om de motorolie te vullen voor de eerste start, anders kunnen ernstige schade optreden.

Welke accessoires zijn beschikbaar?

Originele Klippo onderdelen: mulchmessen, luchtfilters, bougies, aandrijfriemen, enz. Gebruik altijd originele onderdelen om de CE-conformiteit te behouden.

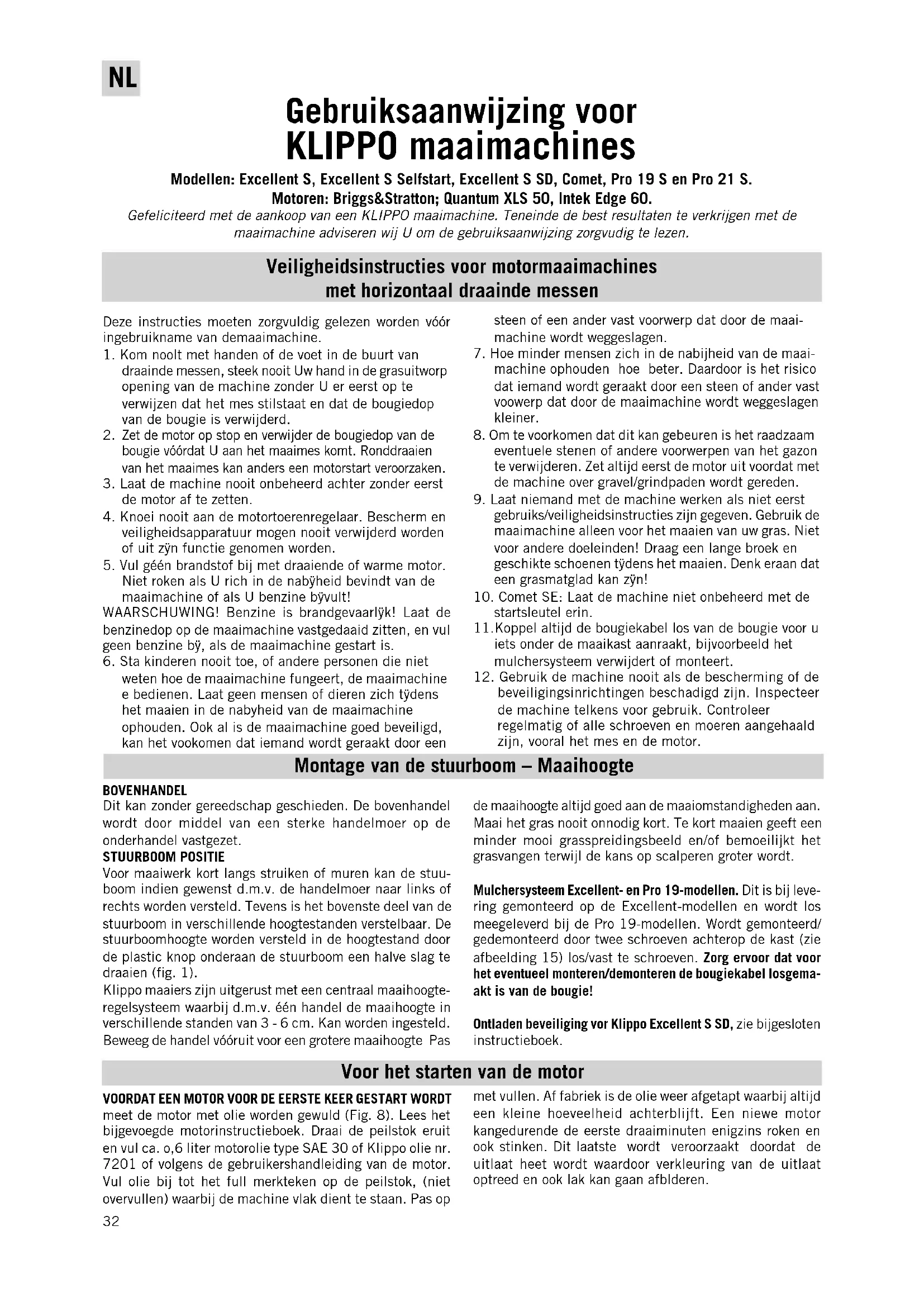

GEBRUIKSAANWIJZING Pro 19 S Klippo

Gebruiksaanwijzing voor KLIPPO maaimachines

Modellen: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S en Pro 21 S.

Motoren: Briggs&Stratton; Quantum XLS 50, Intek Edge 60.

Gefeliciteerd met de aankoop van een KLIPPO maaimachine. Teneinde de beste resultaten te verkrijgen met de maaimachine adviseren wij u om de gebruiksaanwijzing zorgvuldig te lezen.

Veiligheidsinstructies voor motormaaimachines met horizontaal draaiende messen

Deze instructies moeten zorgvuldig gelezen worden voor ingebruikname van de maaimachine.

1. Kom nooit met handen of voeten in de buurt van draaiende messen, steek nooit uw hand in de grasuitworp opening van de machine zonder u er eerst van te verzekeren dat het mes stilstaat en dat de bougiedop van de bougie is verwijderd.
2. Zet de motor op stop en verwijder de bougiedop van de bougie voordat u aan het maaimes komt. Ronddraaien van het maaimes kan anders een motorstart veroorzaken.
3. Laat de machine nooit onbeheerd achter zonder eerst de motor af te zetten.
4. Knoei nooit aan de motortoerenregelaar. Bescherm- en veiligheidsapparatuur mogen nooit verwijderd worden of uit hun functie genomen worden.
5. Vul geen brandstof bij met draaiende of warme motor. Niet roken als u zich in de nabijheid bevindt van de maaimachine of als u benzine bijvult!

WAARSCHUWING! Benzine is brandgevaarlijk! Laat de benzinedop op de maaimachine vastgedraaid zitten, en vul geen benzine bij, als de maaimachine gestart is.

1. Sta kinderen nooit toe, of andere personen die niet weten hoe de maaimachine functioneert, de maaimachine te bedienen. Laat geen mensen of dieren zich tijdens het maaien in de nabijheid van de maaimachine ophouden. Ook al is de maaimachine goed beveiligd, kan het voorkomen dat iemand wordt geraakt door een

Montage van de stuurboom - Maaihoogte

BOVENHANDEL

Dit kan zonder gereedschap geschieden. De bovenhandel wordt door middel van een sterke handelmoer op de onderhandel vastgezet.

STUURBOOM POSITIE

Voor maaiwerk kort langs struiken of muren kan de stuurboom indien gewenst d.m.v. de handelmoer maar links of rechts worden versteld. Tevens is het bovenste deel van de stuurboom in verschillende hoogtestanden verstelbaar. De stuurboomhoogte wordt versteld in de hoogtestand door de plastic knop onderaan de stuurboom een halve slag te draaien (fig. 1).

Klippo maaiers zijn uitgerust met een centraal maaihoogteregelsysteem waarbij d.m.v. een handel de maaihoogte in verschillende standen van 3 - 6 cm kan worden ingesteld. Beweeg de handel vooruit voor een grotere maaihoogte. Pas

de maaihoogte altijd goed aan de maaiomstandigheden aan. Maai het gras nooit onnodig kort. Te kort maaien geeft een minder mooi grasspreidingsbeeld en/of bemoeilijkt het grasvangen, terwijl de kans op scalperen groter wordt.

Mulchersysteem Excellent- en Pro 19-modellen. Dit is bij levering gemonteerd op de Excellent-modellen en wordt los meegeleverd bij de Pro 19-modellen. Wordt gemonteerd/gedemonteerd door twee schroeven achterop de kast (zie afbeelding 15) los/vast te schroeven. Zorg ervoor dat voor het eventueel monteren/demonteren de bougiekabel losgemaakt is van de bougie!

Ontladen beveiliging voor Klippo Excellent S SD, die bijgesloten instructieboek.

Voor het starten van de motor

VOORDAT EEN MOTOR VOOR DE EERSTE KEER GESTART WORDT

moet de motor met olie worden gevuld (Fig. 8). Lees het bijgevoegde motorinstructieboek. Draai de peilstok eruit en vul ca. 0,6 liter motorolie type SAE 30 of Klippo olie nr. 7201 of volgens de gebruikershandleiding van de motor. Vul olie bij tot het full merkteken op de peilstok, (niet overvullen) waarbij de machine vlak dient te staan. Pas op

met vullen. Af fabriek is de olie weer afgetapt, waarbij altijd een kleine hoeveelheid achterblijft. Een nieuwe motor kan gedurende de eerste draaiuren enigszins roken en ook stinken. Dit wordt veroorzaakt doordat de uitlaat heet wordt, waardoor verkleuring van de uitlaat optreedt en ook lak kan gaan afbladderen.

OLIECONTROLE

Controleer het oliepeil steeds voor het starten of anders minstens iedere vijf draaiuren. Draai de peilstok eruit en maak hem schoon, bij een vlak staande motor (machine) moet de olie altijd tot aan het full merkteken staan. (Fig. 3)

INLOPEN EN OLIEVERVERSEN

Een nieuwe motor is reeds correct afgesteld. Het is verstandig een nieuwe motor gedurende de eerste vijf draaiuren niet vol te belasten. Denk eraan na de eerste vijf

draaiuren de olie te verversen en dit daarna iedere vijfentwintig draaiuren te herhalen.

BENZINE

Gebruik loodvrije 95 oktaan benzine. Zet de motor af voordat u benzine vult. Vul de tank niet geheel tot aan de rand maar tot ca. 6 mm daaronder. Laat de machine tijdens de winter niet staan met benzine erin. Dit kan in het voorjaar zorgen voor startproblemen.

Starten van de motor

MODELLEN ZONDER ELEKTRISCHE START

1. Starten van een koude motor. Zet de gashandel in de volgasstand (haas). Druk 3 keer zorgvuldig op de primer-starter (Fig. 4). Deze is geplaatst op de voorzijde. Om een warme motor te starten is het gebruik van de primer-starter meestal niet nodig.
2. Tijdens starten en ook tijdens het maaien moet de veiligheidsbeugel in werkstand staan (Fig. 5b).
3. Geef nu een forse ruk aan de starterknop om de motor te doen aanslaan. Bij koud weer kan het noodzakelijk zijn deze procedure enkele keren te herhalen. Indien de motor desondanks niet aanslaat kan een hernieuwde poging gedaan worden met de gashandel in de stationairstand (schildpad).

Excellent Selfstart: Volg de afzonderlijke startinstructies!

COMET SE

Bij een nieuwe machine kan het zijn dat eerst de batterij moet worden opgeladen omdat deze nog niet voldoende stroom levert in dat geval. Zie onder batterij laden. Machines met elektrische start zijn daarnaast meestal ook voorzien van de standaard handstarter.

ELEKTRISCHE START (voor het starten de batterijkabels aansluiten, voorbeeld 13)

Volg bovenstaande startprocedure volgens punt 1 en 2 en draai dan de contactsleutel rechtsom om te starten tot de motor aanslaat, laat aan volgas (soms afgebeeld door een haas). Start nooit langer dan 5 seconden achtereen. Indien de motor na 3 pogingen nog niet aanslaat kan de procedure worden herhaald met de gashandel in de positie "slow" (schildpad afbeelding).

STOP

De machine stopt door de veiligheidsbeugel los te laten (afbeelding 5b), (de motor stopt en de wielaandrijving wordt uitgeschakeld) of door de aandrijfhendel op stop te zetten (achterwaarts - opwaarts). De motor slaat dan niet af, maar de aandrijving is uitgeschakeld. Gebruik de aandrijfhendel (voorwaarts - neerwaarts) als u de aandrijving wilt inschakelen.

Excellent, Pro 19 en Pro 21: deze machines worden gestopt door het loslaten van de veiligheidsbeugel (fig. 5b). Als u alleen de aandrijving wilt uitschakelen terwijl de motor door moet blijven draaien, dan kunt u de veiligheidsbeugel iets laten zakken totdat de machine stilstaat. Als u de aandrijving weer wilt inschakelen, druk dan de transmissiehendel naar voren (fig. 5c).

Algemene opmerkingen

Met een maaimachine mag nooit over vaste objecten worden gereden. Controleer altijd eerst of het gazon schoon is van vreemde voorwerpen zoals stenen, takken of botten. Pas ook goed op voor obstakels die soms deels door het gras moeilijk waar te nemen zijn, zoals stalen pijpen (bijvoorbeeld de bekende waslijn) of omhoog liggende tegels. Markeer deze plekken. Bedien de machine op verantwoorde wijze, kom nooit met handen of voeten in de buurt van draaiende messen. Laat nooit een machine met draaiende motor (en messen!) onbeheerd staan. Zorg dat kinderen zich niet in de onmiddellijke nabijheid van een draaiende machine ophouden. Denk er ook aan dat zelfs indien de motor net is uitgezet, de uitlaat nog altijd heet is. Neem de contactsleutel eruit (bij elektrisch gestarte modellen) als de machine niet gebruikt wordt.

MAAITIPS

Deskundigen zijn het erover eens dat het beste maairesultaat wordt bereikt indien niet meer dan een derde deel ineens van de graslengte wordt gemaaid. Dit stimuleert de groei en geeft een sterker en groener gazon. Maai vaak. Twee maaibeurten

per week is een goed gemiddelde. Probeer zoveel mogelijk te maaien als het gras droog is. Daardoor wordt een betere grasspreiding verkregen en machines met een grasvanger hebben dan geen problemen met het opvangen van het gras. Indien het gras door omstandigheden een keer erg lang is geworden, is het raadzaam om eerst een keer in de hoogste stand en daarna een keer in de gewenste stand te maaien.

Controleer de maaimessen regelmatig. Zijn de messen bot, dan wordt het gras ongelijk gemaaid en wordt het snijoppervlak geel.

VOORDELEN VAN VOORWIELAANDRIJVING

De maaimachine is uitstekend te manoeuvreren. Vele handelingen zoals stoppen, draaien en werken langs bomen kunnen ook geschieden wanneer u door de stuurboom iets naar beneden te duwen de aangedreven voorwielen net iets boven de grond laat draaien. In dat geval behoeft de wielaandrijving niet te worden uitgeschakeld. De machine kan met uitgeschakelde wielaandrijving overigens ook als duwmaaier worden gebruikt.

Onderhoud

Om ongelukken te voorkomen (bijvoorbeeld per ongeluk starten) is het uiterst raadzaam de gashandel op stop te zetten en de bougiekap van de bougie af te nemen voordat er aan de machine wordt gewerkt.

Geef na elk seizoen uw maaimachine een servicebeurt bij uw gespecialiseerde KILIPPO-servicedealer. Maaimachines met een katalysator na elke drie jaar of na 100 draaiuren.

ONDERHOUDINSTRUCTIES

Maak de bovenkant en vooral de onderkant van de maaimachine tijdig schoon en voorkom daarmee "aankoeken" van grasresten. Bij het werken of schoonmaken aan de onderkant van de maaimachine, is het verstandig de maaimachine met de bougie opwaarts te stellen. Controleer van tijd tot tijd of alle bevestigingsbouten vast zitten en smeer kabels en assen ieder seizoen. Blanke metaaldelen kunnen met een anticorrosieolie bewerkt worden. Bij professioneel gebruik wordt een routineservicebeurt per vijftig draaiuren aanbevolen.

Gebruik alleen originele reservedelen van KILIPPO.

Excellent S Selfstart:

Bij onderhoud en service neemt u de ontstekingskabel weg. U start de machine normaal om de startveer in werking te brengen en u verwijdert de oranje blokkeersleutel.

MAAISYSTEEM

Fig. 6: Mesplaat met 4 vervangbare ondermesjes en 2 vervangbare bovenmesjes voor Comet.

Mulcher-mes voor Excellent, Pro 19 en Pro 21.

MESSEN VERVANGEN: Kombimes/Mesplaat

Een zware schotelveer drukt de mesplaat/het maaimes tegen een slipschijf. Voor het losdraaien van de mesbout met normale rechtse draad wordt het gebruik van een 14 mm ring- of pijpsleutel aangeraden. Bij montage de mesbout stevig vastdraaien.

Eerst handvast en daarna ter zekerheid d.m.v. een voorzichtige klap met een hamer op de ring/pijpsleutel. Het maaimes fungeert nl. tevens als vliegwiel. Als het maaimes slipt, loopt de motor onregelmatig, is moeilijk te starten en kan terugslaan. Om vibratie van de machine te voorkomen is het noodzakelijk het maaimes altijd goed uitgebalanceerd en op de correcte wijze te monteren. Zie Fig. 7.

MESSEN VERVANGEN: onderste mesjes/bovenste mesjes (Fig. 6)

Laat de maaimachine draaien totdat de brandstof op is, verwijder de bougiekabel van de bougie en zet de maaimachine met de bougie naar boven of op de kant met de uitlaat naar boven. Maak de gaten in de mesplaat waar de vier onderste mesjes gemonteerd zijn schoon en verwijder eventuele grasresten.

Door de gaten heen is een veerplaat te zien. Wanneer de veerplaat voorzichtig naar boven worden geduwd, kan tegelijkertijd het mesje naar binnen worden geduwd waarna het mesje kan worden uitgenomen. Bij het opnieuw monteren er goed op letten dat de sleuf aan de achterkant van het maaimesje correct over de rand van de mesplaat worden geschoven. Nadat het mesje over deze rand naar buiten worden geduwd, moet de veerplaat voor de verankering zorgen. E.e.a. is goed hoorbaar door een "klik" en moet goed op de juiste werking worden gecontroleerd. Zodra de motor loopt, zal de middelpuntvliedende kracht de maaimesjes in de juiste positie houden.

Vervanging van de bovenste mesjes:

Demonteer de gehele mesplaat middels de mesbout van de as. Draai de moer los en verwijder het mesje en de plaatjes. NB: Deze plaatjes zitten zowel boven als onder het mesje. Na montage van een nieuw mesje de moer goed vastzetten. Monteer daarna de mesplaat weer op de as.

TRILLINGEN

Laat de maaimachine nooit lopen als er sprake is van ongewone trillingen. Als een maaimesje beschadigd is, moet ook het tegenoverliggende mesje vervangen worden. Indien geen nieuw mesje voorhanden is, dient zowel het defecte mesje als ook het tegenoverliggende mesje te worden verwijderd.

LUCHTFILTER SERVICE

Quantum- en Intek-motoren (Fig. 8 en 9)

Reinig het luchtfilter iedere drie maanden of iedere vijfentwintig draaiuren. Onder zeer stoffige omstandigheden moet dit nog vaker worden gedaan.

1. Schroef losdraaien en deksel verwijderen, zoals in de tekening aangegeven.
2. Neem het filterelement er voorzichtig uit.
3. Maak het element schoon door het voorzichtig op een vlak oppervlak te slaan.
4. Monteer het element en de deksel en zet de schroef goed vast.

OLIE VERVERSEN elke vijfentwintig draaiuren.

Neem de peilstok uit en plaats de machine in een dusdanige positie dat de olie eruit loopt (goed opvangen). Dit gaat het beste als de motor nog warm is en de brandstoftank leeg. Ook hier gaat dit het best wanneer de motor nog warm is.

Monteer daarna mesplaat en aftapplug weer voordat nieuwe olie wordt bijgevuld tot aan het merkteken op de peilstok (Fig. 3).

1. Demonteer de twee deksels van de aandrijfkast (vier schroeven). Verwijder vuil uit de aandrijfkast.
2. Verwijder het plastic kapje/dekseltje dat buiten op het voorwiel naast de versnellingsbak is gemonteerd voorzichtig met behulp van een schroevendraaier. Na het losdraaien van een inbusbout kan het wiel afgenomen worden.
3. Nu kan de V-snaar van de poelie afgehaald worden. Voordat een nieuwe riem gemonteerd wordt, moet gecontroleerd worden of de poelie van de inschakeling van de aandrijving gemakkelijk op de as draait. Indien dit niet het geval is, moet deze eerst goed gangbaar worden gemaakt. Doe daarna eerst een beetje vet op de as. Monteer de nieuwe V-snaar en zorg ervoor dat deze in de goede positie wordt gemonteerd, ook bij het kogellager (1471) waarmee de snaarspanning kan worden bijgesteld.
4. Afstelling: De spanning van de V-snaar kan worden bijgesteld door genoemd kogellager iets naar boven of naar onderen te stellen. Wanneer de maaimachine een uur gedraaid heeft, kan de V-snaar iets oprekken. In dit geval moet de V-snaar opnieuw worden afgesteld.
5. Laat de machine proefdraaien ter controle van de juiste werking alvorens de deksels van de aandrijfkast weer worden gemonteerd.

DE BATTERIJ is een 12-volt lood-zwavelzuur type waaraan normal gesproken geen onderhoud nodig is en welke wordt opgeladen tijdens het gebruik van de maaimachine. Echter,

wanneer de motor na herhaalde startpogingen niet aanslaat, kan het gebeuren dat de accu leeg raakt en de machine met de hand gestart moet worden middels de repeteerstartsteller. Een ontladen accu kan worden opgeladen met behulp van de acculader welke bij de machine wordt meegeleverd.

NB. Het is aanbevelingswaardig de accu gedurende het maaiseizoen een of twee keer op te laden en zeker ook voordat de machine voor de winter wordt weggezet.

OPLADEN VAN DE BATTERIJ (Fig. 13) (Comet SE)

1. Maak de kabelverbinding los van de kabel bij de accu.
2. Sluit de kabel van de acculader op de kabel van de accu aan en sluit de lader aan op 220 V lichtnet (wandcontactdoos).
3. Het volledig opladen van een lege accu kan ongeveer 24 uur duren. Koppel daarna de acculader weer af en sluit de kabelverbinding tussen accu en motor weer aan. NB. Ga niet accu opladen bij een temperatuur lager dan 5 graden Celsius. NB. Gooi een gebruikte (defecte) accu nooit bij het huisvuil maar lever hem in bij uw servicedealer.

OPZOEKEN VAN STORINGEN

Wanneer de motor niet wil aanslaan (starten), controleer dan het volgende:

1. Is er wel verse brandstof in de tank?
2. Controleer altijd of de remkabel juist is ingesteld.
3. Is de bougie niet vervuild en/of de elektrode-afstand wel correct (moet 0,7-0,8 mm zijn)?
4. Zit het mes vast?
5. Is het luchtfilter verstopt? Maak het luchtfilter schoon of vervang het!

Als de motor na deze maatregelen niet start, neem dan contact op met de dichtstbijzijnde werkplaats.

1. Wordt het maairesultaat slecht en worden de grassprietjes ongelijkmatig afgesneden? Vervang het mes! Ook het opvangvermogen wordt negatief beïnvloed door een versleten mes.

SCHOONMAKEN

Stel de maaimachine met de bougie omhoog.

Wanneer de maaimachine voor het schoonmaken op zijn kant wordt gezet, doe dit dan met de uitlaat naar boven, omdat er anders olie in de uitlaat kan lopen en in de carburateur gezogen kan worden bij de eerstvolgende start. Laat de machine voor het schoonmaken altijd zo lang draaien dat ook de benzinetank leeg is. Anders kan er bij het op de kant zetten van de machine benzine stromen uit het ontluchtingsgaatje van de tankdop.

Denk aan het milieu en het brandgevaar!

NB. Maak de maaimachine nooit schoon met een hogedrukreiniger. Ontzie bij schoonspoelen de motor, zeker als deze nog heet is.

OPBERGEN VOOR DE WINTER

Laat de motor lopen totdat de benzine op is. Ververs de olie. Giet een theelepeltje olie in het bougiegat en trek daarna enige keren aan de handstarter alvorens de bougie weer te monteren. Maak het luchtfilter en (bij aangedreven machines) de aandrijfkast schoon. Zet de machine weg op een droge plaats. Laad de accu op ingeval van elektrische start.

Bevestiging van de overeenkomst

KLIPPO AB

Om te voldoen aan de CE-markering mogen uitsluitend originele KLIPO onderdelen worden gebruikt.

Ik, de ondergetekende, Roger Klotz, Klippo AB, Knivgatan 3-7, SE-212 28 MALMÖ, ZWEDEN verklaar hierbij dat de volgende gazonmaaiers voldoen aan de gestelde richtlijnen conform de veiligheidsvoorschriften van certificaat 98/37/EEG + EN 836 + betrekking hebbende op 2000/14/EG evenals de EU-richtlijn met betrekking tot elektromagnetische compatibiliteit 89/336/EEG. Getest in overeenstemming met EN 836 en ISO 11094. Beoordeling van de overeenkomst van richtlijn 2000/14/EG uitgevoerd volgens Bijlage VI in de genoemde richtlijn.

Type rotorgrasmaaimachine met verbrandingsmotor.

Technisch verantwoordelijk: Anders Björkqvist

Getest door: Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Zweden. Aangemelde instantie 0404

Type Serie	Motor Motor-	Gemeten Gegaran-	Operateur	Mes type effect geluids- cc/pk	Maaibredte cm dB(A) effekt, dB(A)	Iuidsniveau d(B)A	niveau d(B)A
aanduiding nummer -volume niveau deerd ge-
Excellent S	K05630	B&S Quantum 50	190/5,0	92	96	81	Mulchermes	48
Exc S Selfstart	K05640	B&S Quantum 50TM	190/5,0	92	96	81	Mulchermes	48
Exc S SD	K05660	B&S Quantum 50	190/5,0	95	96	85	Mulchermes	48
Pro 19 S	K06720	B&S Intek Edge 60	190/6,0	91	96	79	Mulchermes	48
Pro 19 S	K06750	B&S Intek Edge 55	170/5,5	92	96	79	Mulchermes	48
Comet S	K03000	B&S Quantum 50	190/5,0	92	100	82	Mesplat	53
Comet SE	K03100	B&S Quantum 50ES	190/5,0	93	100	82	Mesplat	53
Pro 21 S	K08110	B&S Intek Edge 60	190/6,0	92	100	82	Mulchermes	53
Pro 21 S	K08120	B&S Intek Edge 55	170/5,5	92	100	82	Mulchermes	53

Trillingsniveau: Zie technische specificaties, blz. 44!

Uitgevaardigd in Malmö 22 september 2005
