| Producttype | Inbouwafzuigkap |
| Merk | Junker |
| Model | JD36AB50 |
| Breedte | 600 mm |
| Kastdiepte | 280 tot 350 mm |
| Minimale kast hoogte | 300 mm |
| Gewicht (buitenafvoer) | 9,5 kg |
| Gewicht (recirculatie met koolstoffilter) | 10,5 kg |
| Voeding | 220-240 V, 50 Hz (schatting) |
| Afzuigvermogen | 3 standen |
| Verlichting | Kaarslampen E14, max. 40 W |
| Vetfilters | Metalen, vaatwasserbestendig |
| Koolstoffilter | Optioneel voor recirculatie, jaarlijks vervangen |
| Minimale afstand boven elektrische kookplaat | 430 mm |
| Minimale afstand boven gasfornuis | 650 mm |
| Aantal vetfilters | 2 |
| Bediening | Filterlade met vermogensschakelaar |
| Materiaal | Roestvrij staal, glas (frontpaneel) |
| Onderhoud | Vetfilters maandelijks reinigen, koolstoffilter jaarlijks vervangen |
| Reparatie-index | Onderdelen beschikbaar: filters, lampen, koolstoffilterset |
Veelgestelde vragen - JD36AB50 Junker
Gebruikersvragen over JD36AB50 Junker
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding JD36AB50 - Junker en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. JD36AB50 van het merk Junker.

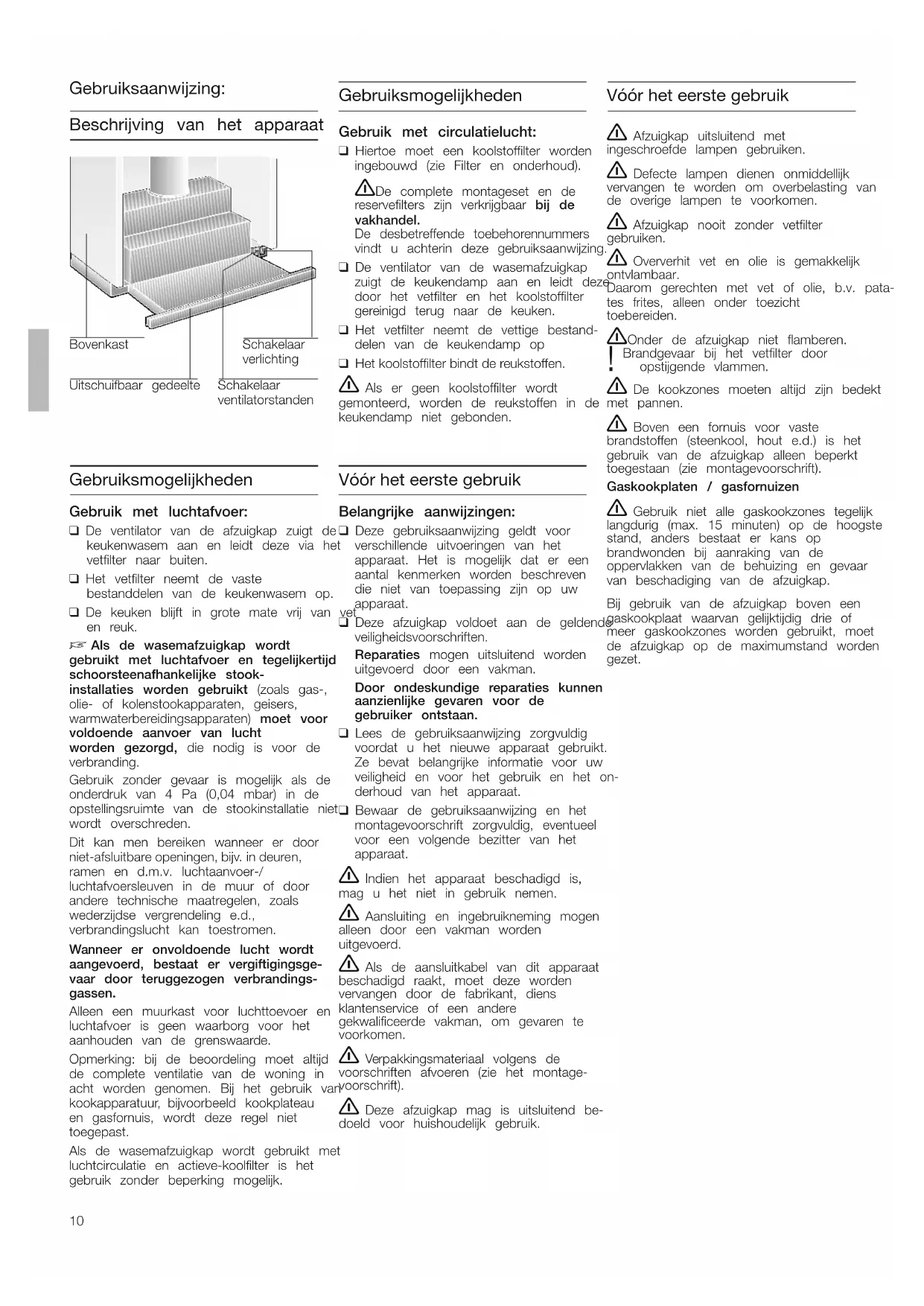

GEBRUIKSAANWIJZING JD36AB50 Junker

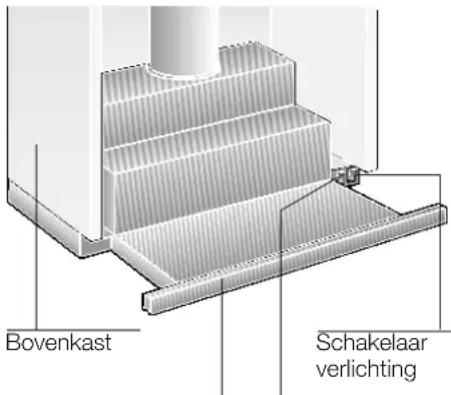

Beschrijving van het apparatus
Uitschuifbaar gedeelte
Schakelaar ventilatorstanden
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
De keuken blijft in grote mate vrij van en reuk.
Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook
installations worden gezruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.
Gebruik zonder gevaar is möglichk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoookinstallatie nicht worden overschreden.
Dit kan men bereiken wonneer er doorniet-afsluitbare openingsen, bijv. in deuren,ramen en d.m.v.luchtaanvoer-/luchtafvoersleuven in de muur of doorandere technische maatregelen, zoalswederzijdse vergrendeling e.d.,verbrandingslucht kan toestromen.
Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.
Opmerking: bij de beoordeling moet aktijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateu en gasformuis, worden deze regel Niet toegepast.
Als de wasemafzuigkap worden gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking möglichk.
Gebruiksmogelijkheden
Gebruik met circulatielucht:
Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
De complete montageset en de reservefilters zich verwrijgbaar bij de vakhandel.
De desbeteffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing
De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidtdez door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op
Het koolstofffilter binds de reukstoffen.
Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp Niet gebonden.
Voor het eerste gebruik
Belangrijke aanwijzingen:
Deze gebruiksaanwijzing geldt voor verzillende uitvoeringen van het apparaat. Het is möglichd dat er een aantal kenmerken worden beschreiben die nicht van toepassing zich op uw apparaat.
Deze afzuiqkap voldoet aan de geldend veiligheidsvoorschriften.
Reparaties mogenuitsluitend worden uitgevoerd door een vakman.
Door ondeskundige reparacies können aanzienlijke gezaren voor de gebruiker ontstaan.
Lees de gebruiksaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uweiligheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventuele voor een volgende bezitter van het apparatus.
Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman,omgevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuiqkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Vór het eerste gebruik
Afzuigkapuitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dieren onmiddelijk verzvangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
Onder de afzuiqkap nicht flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones要去en alkijd zijn bedekt met pannen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuiigkap alleen beperkt toegestaan (zie montagevoorschrift).
Gaskookplaten / gasformuizen
Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.
Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.
Bediening van de afzuigkap
De keukendamp wordt als volgt effectief verwijderd:
Schakel de afzuigkap in wonneer u begint met koken.
Schakel de ventilator pas uit enkele minuten nadat de gerechten klaar zich.
Inschakelen van de ventilator:
- Trek het uitschuifbare gedeelte aan de handgreep maar buiten.
De ventilator werkt.
- Kies de gewenste ventilatorstand.
Bedieningselementen van de verzillende modellen:
Stand 3
Stand 1
Stand 2
Stand 1
Stand 2
Stand 3
Stand 1
Uit
Stand 2
Uitschakelen van de ventilator:
Schuif het uitschuifbare gedeelte tot aan de aanslag maar binnen.
N.B.: de verlichting kan op elk gewenst moment worden gebruikt, ook wanner Iuitschuifbare gedeelte is ingeschoven
Verlichting:
Uit
Aan
N.B.: de verlichting kan op elk gewenst moment worden gebruikt, ook wanner het uitschulbare gedeelte is ingeschoven.
Storingen
Bij eventuele vragen of storingen kunt u bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
E-nr. FD
Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.
Filters en onderhoud
Voor het opvangen van vette bestand-delen in de keukendamp zichn metalen vetfilters ingebouwd.
De filtermatten zijn gemaakt van onbrandbaar metaal.
Let op:
Bij toenemende verzadiging met vethoudende bestanddelen neemt de ontvlambaarheid toe en kan de werkung van de afzuiqkap nadelig worden beinvloed.
Belangrijk:
Het opijd reinigen van de metalen vetfilters Bij het gebruik van twee vetfilters eerst voorkomt brandevaar dat kan ontstaan het voorste vetfilter demonteren.
door ophoping van warmte tijdens het 3. De filterhouser zijaarts neerklappen en frituren of braden. verwijderen.
Filters en onderhoud
Demonteren en monteren van de filterhouser
Demonteren:
- Het uitschuifbare gedeelte tot aan de aanslag waar buiten trekken.
- De vergrendeling op de filterhouser in de es pijrichting verplaatsen tot aan de aanslag.
Bij het gebruik van twee vetfilters eerst het voorste vetfilter demonteren.
- De filterhouser ijwaarts neerklappen en verwijderen.
Monteren:
- Het uitschuffbare gedeelte tot aan de ur) aanslag maar buiten trekken.
- De filterhouser schuin houden en met een zijde in de houder plaatsen, omhoog de klappen en gegen de aanslag plaatsen met behulp van de vergrendeling.
Bij het gebruik van twee vetfilters eerst dechterste en daarna de Voorste filterhouser (met het profiel) monteren in het uitschuifbare gedeelte.
Zorg ervoor dat de vetfilters aan.beiden goed+zijn aangebracht.
Filters en onderhoud

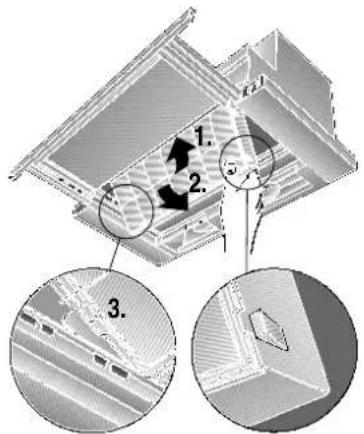

Filter met actieve koolstof:
Voor het binden van de geurstoffen bij gebruik als recirculatiekap.
Het koolstoffiler worden boven de vetfilters de afzuigkap gemonteerd.
- Demonteer de vetfilters (zie Filters en onderhoud).
- De twee meegeleverde kunststof houders rechts en links in de behuizing van de afzugkap aanbrengen en vastzetten met een schroef (dit is alleer de eerste maal nodig dat er een koolstofffilter worden gemonteerd).
- Het koolstofffilter van onderaf in de behuizing van de afzuigkap schuiven en aan beiden zijden vastzetten.
Hier bij moet de rand van het koolstofffilter zich onderaan bevinden. - De vetfilters wee monteren (zie Filters onderhoud).
Demonteren:
De demontage van het koolstofffilter gaat omgekeerde volgorde.
Hiertoe drukt u de vergrendelhaak maar buiten.
Vervangen van het koolstofffilter:
Bij normala gebruik (dagelijks 1 tot 2 uur)
moet het koolstofffilter ongeveer 1 x per ja
worden verrangen.
Actieve koolstoffilters zijn verkrijgbaar bij de
VAKHANDEL en bij ons Technisch Servicecentrum (zie Speciaal toebehoren).
Gebruikuitsluitendoriginele filters.
Alleen dan bent u verzekerd van een optimale werking.
Afvoer van oude koolstoffilters:
Koolstoffilters bevatten geen schadelijke stoffen en kuren dus met het normale huisvuil worden meegegeven.
Reiniging en onderhoud

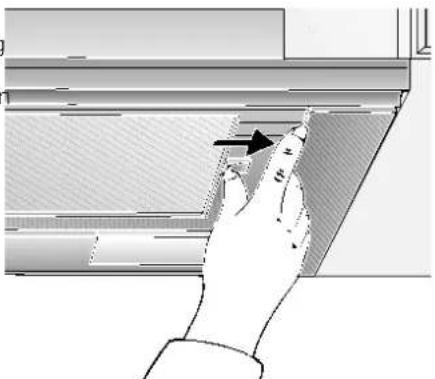

Bij apparaten met glasplaat in het uitschuifbaar gedeelte:
De glasplaat kan gemakkelijk worden verwijderd en in de vaatwasmachine worden gereinigd.
Voor het verwijderen de klemstrips maar buiten schuiven.
Wasemafzuigkap stroomloos makendoor de stekker uit het stopcontact te 4trekken of de zekering uit te schakelen.
De wasemafzuiigkap nicht reinigen met schuursponsjes of met zand-, soda-, zuur-of chloorhoudende schoonmaakmiddelen!
Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil nicht loskrabben, maar losweken met een vochtige doeK.
Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werkinq in stand.
Let op: alcohol (spiritus) Niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.
Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.
De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doeck.
Geen edelstaalreiniger gebruiken voor de medieningstoetsen.
Edelstalen oppervlakken:
Gebruik een milde, nied-schuren edelstaalreiniger.
Reinig alleen in de slijprichting.
Wij adviseren once edelstaalreiniger aanr.461731.
Het besteladres vindt u in het bijgevoegde serviceboekje.
Aluminiumgelijke en kunststof oppervlakken:
Geen droge doeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruiq geen agressieve, zuur- of looghoudende reinigingsmiddelen.
Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.
Vervangen van de lamp
- Afzuigkap uitschakelen en stroomloos maken door de stekker UIT het stopcontact te trekken of de zekering te verwijderen.
- Het uitschuifbare gedeelte tot aan de aanslag maar buiten trekken.
- De lampafscheming maar voren trekken.
Lamp verrangen. (in de handel verkrijgbare kaarslamp, max. 40 watt, fitting E 14).
- De lampafscheming weeer aanbrengen.
- Stekker weer in het stopcontact steken of zekering inschaken.
Montagevoorschrift:
Belangrijke voorschriften
Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw neue apparaat worden tijdens het vervoer beschermd door de verpakking. Alle gebruekte materialen zijn milieuvriendelijk en+kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzugkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuiqkap altijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuiigkap: 430 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterschering heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt Niet voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter demogelijkheid is dat zich door opstigende waterdamp onder aan de wasemafzuigkap druppels können vormen.
Extra voorschriften bij gaskook-aparatur:
Bij de montage van gaskookzones moeten de geldende wettelijkke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGl) in acht worden genomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouwen hoge kast of hoge wand bevinden. Afstand minstens 50 mm.
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.
Voor de montage
Afzuigkap met luchtafvoer
De afvoerlucht worden via een afvoerschachtDit kan men bereiken wanner er door\ aar boven of rechtsstreeks door de Niet-afsluitbare openingsen, bijv. in deuren,\ buitenmuur maar buiten geleid. ramen en d.m.v. luchtaanvoer/-
De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zich opgesteld.
Bij de afvoer van afvoerlucht要去en officiele en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.
Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkreten.
Als de wasemafzuiigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook
installations worden gezrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.
Gebruik zonder gevaar is möglichk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie Niet worden overschreten.
Dit kan men bereiken wanner er door Niet-afsluitbare opingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer/- luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.
Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgeaar door terugbezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.
Opmerking: bij de beoordeling要去alijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.
Als de wasemafzugkap worden gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking möglichk.
Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze Niet in de luchtafvoerpijp of muurkast aanwezig is.
Wanneer bij het apparaat geen terugslag-klep is gevoegd, kan deze worden verkreten in de vakhandel (zie speciala toebehoren in de gebruiksaanwijzing).

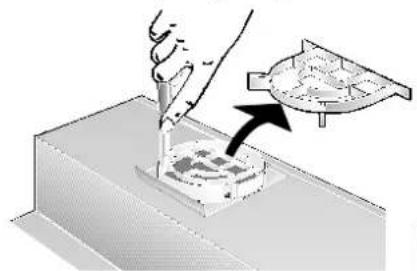

Monteren van de terugslagklep:
- Het afschemroosteruit deluchtafvoeropening knippen.
- De terugslagklep aanbrengen in de opening van de luchtafvoer.
Wanner de afvoerlucht door de buiten muur worden geleid, dient een telescoopmuurkast te worden gebruikt.
Voor een optimaal vermogen van de afzuigkap:
Korte, gladde afvoerpijp.
Zo weinig möglich bijpbochten.
Zo groot möglichke pijp diameter (optimaal 120 mm) en große pijpbochten.
Gebruik van Lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.
De fabrikant van de afzuigkap is Niet aansprakelijk voor reclamatories die terug te leiden zijn op de planning en uitvoering van de buisleiding.
Ronde buizen. Wij raden
binnendiameters van minstens 120 mm aan.
Niet-ronde kanalen moeten een bin-nendiameter hebben die gelijkwaardig is aan die van Ronde buizen met een inwendige diameter van 100 of 120 m Ze dienen geen scherpe bochten te hebben.
100 mm ca. 78 cm
120 mm ca. 113 cm
Bij afwijkende buisdiameters:
Bij gebruik met luchtafvoer
altijd zorgen voor voldoende toevoer lucht.
Luchtafvoer maar boven:
Daarvoor opening maken in het plafond van de bovenkast met uitsparing voor elektrische aansluitkabel. -Sjabloon is meegeleverd -
Luchtafvoer rechtstreeks maarachten:
- binnen de bovenkast -.
Daarvoor opening makes in de acheer- wand van de bovenkast met uitsparing voor elektrische aansluitkabel.
Aansluiting luchtafvoerbuis 100 mm:
Het afschemrooster uit de luchtafvoeropening knippen.
Het tussenstuk (meegeleverd, type-afhankelijk, of verkrijgbaar in devakhandel) bevestigen op dedluchtafvoeropening.
Aansluiting luchtafvoer 120 mm:
Het afschemroosteruit del luchtafvoeropening knippen.
Gebruik met circulatielucht
Met een koolstofffilter, indien gebruik met afvoerlucht Niet möglichk is.
De complete montageset is verkrijgbaar bij de yakhandel.
De desbetreffende toebehorenummers vindt u in de gebruik-saanwijzing.
Elektrische aansluiting
De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften geinstalleerd geaard stopcontact.
Het geaarde stopcontactClient worden aangesloten op een afzonderlijke stroomkring.
Indien het geaarde stopcontact na montage van de afzuiigkap Niet meer toegankelijk is, moet een scheidingsvoorziening worden aangebracht, zoals bij een vaste aansluiting.
Als vaste aansluiting nodig is:
De wasemafzugkap mag uitsluitend dooreen erkende installmenter worden aangesloten.
In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vanmeer dan 3mm en uitschakeling met allepolen. Daar bij horen aardlekschakelaars enveiligheidsschakelaars.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.
Bij reparations moet de wasemafzuiq-kap alltijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Deze wasemafzugkap voldoet aan de EG-bepalingen voor radio-ontstoring.
Minimumafstand tussen de kookzones of branders en de afzuiqkap van 650 mm (bij gasfournuis) of 430 mm. (bij elektrisch fornuis) in acht nemen.
Deze afzigkap is bedoeld om te worden ingebouwd in een bovenkast met de volgende afmetingen:
Breedte: 600 mm
Diepte: 280 tot 350 mm
Hoogte: min. 300 mm
Voorbereiden:
- Kastbodem, indien aanwezig, verwijderen.
De stabiliteit van de kast moet zijn gewaarborgd. - Zowel rechts als links twee bevestigingspunten aan de binnenNZijden van de kast aftekenen en met een priem insteken.
Wanner er wordt geboard: 2 mm - max. 10 mm diep.
Let op:
Voor het aftekenen van de bevestigingspunten de meegeleverde sjabloon ① gebruiken.
De bevestigingspunten op de sjabloon zich zo bepaald dat een 20 mm dikke handgreeprand aansluitend op de kast kan worden gemonteerd.
De positie van de handgreeprand (maat ) kan met behulp van een lag maar voren worden verplaatst.
Bij kastdiepten vaneer dan 280 mm kan het apparaat waar achteren worden verplaatst,
... wanner delichtijst van de inbouwkeuken maar achefteren is verplaatst.
... wanner de handgreeprandeer dan 20 mm dik is.
Hiervoor legt u de sjablon verder\ aar achefteren.
- De meegeleverde bevestigingsstripsuitlijen en vastschroeven.
De dikte van de kastzijwanden (16 mm of 19 mm) in acht nemen. Maat X.
Als de inwendige diepte van de kast kleiner is dan 280 mm, dan moet dechterwand over een hoogte van 250 mm worden verwijderd.
- De filterhouser verwijdenen (zie de s- gebruiksaanwijzing).
- De kastdeuren uittlijnen als het scharnier Nieteer moeteren van de afzuigkap.
- De afzigkap van onderaf in de kast tillen en omhoog drukken totdat de montagehulpstukken links en rechts vastgeklemd zitten.
- Het uitschuifbare gedeelte tot aan de aanslag maar buiten trekken.
- Ter bevestiging van de afzuiqkap de twee schroeven links en rechts aanbrengen, maar Niet helemaal vastschroeven. Daartoe de afzuiqkap ijets optillen.
- De afzuigkap uitlijnen in de kast en vast-schroeven.
- De elektriciteitskabel door de opening in de bovenkast voeren en de afvoer aanbrengen.
- De elektrische aansluiting tot stand brengen.
- Wandbekleding indien nodig op de juist lengte brengen (bijv. afzagen) en vastschroeven gegen de bovenkast.
Inbouwen in de bovenkast
Monteren van de handgreep:
Op het uitschuifbare gedeelte moet een handgreep worden gemonteerd.
De handgreeprand kan een bij het keukenmeubel passende houten rand een als extra toebehoren verkrijgbare handgreep zich (zie extra toebehorende gebruiksaanwijzing).
- Markeeer twee bevestigingspunten op handgreep met behulp van de meegeleverde sjabloor en maak inkepingen op deze punten met een scherp gereedschap.
Als u boorgaten maakt: 2 mm - max. 10 mm diep.
- De handgreep uiltijnen en vastschroeven op het apparaat met de twee meegeleverde schroeven.
- De filterhouser monteren (zie de gebruik-saanwijzing).
N.B.: hetuis van de afzuigkap kan bennen de bovenkast worden bekleed (b.v. met of spaanplaat).
Daar bij in acht nemen:
n - D e tussenbodem mag Niet op het huis van de afzuigkap worden geplaatst.
de- D e bekleding aan de voorzijde Niet bevestigen aan het其所.
- Z org ervoor dat het apparaat toegankelijk is voor de klantenservice.
Demonteren:
De demontage gebeurt in omgekeerde volgorde.
N.B.: bij gebruik met circulatielucht要去en het koolstofffilter en de kunststof houder worden gedemonteerd om bij de bevestigingssschroeven en de montagehulpstukken te+kennen.
Gewicht in kg:
| Luchtafvoer Luchtcirculatie | |
| 9,5 10,5 | |
Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.
