Produkttyp	Einbau-Dunstabzugshaube
Marke	Junker
Modell	JD36AB50
Breite	600 mm
Schranktiefe	280 bis 350 mm
Mindestschrankhöhe	300 mm
Gewicht (Abluft)	9,5 kg
Gewicht (Umluft mit Kohlefilter)	10,5 kg
Stromversorgung	220-240 V, 50 Hz (geschätzt)
Saugleistung	3 Stufen
Beleuchtung	Kerzenlampen E14, max. 40 W
Fettfilter	Metall, spülmaschinengeeignet
Aktivkohlefilter	Optional für Umluft, jährlich zu ersetzen
Mindestabstand über Elektrokochfeld	430 mm
Mindestabstand über Gaskochfeld	650 mm
Anzahl Fettfilter	2
Bedienungsart	Filterauszug mit Leistungsschalter
Material	Edelstahl, Glas (Blende)
Wartung	Fettfilter monatlich reinigen, Kohlefilter jährlich wechseln
Reparierbarkeitsindex	Ersatzteile verfügbar: Filter, Lampen, Kohlekit

Häufig gestellte Fragen - JD36AB50 Junker

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld ?

Für Elektrokochfelder: 430 mm. Für Gaskochfelder: 650 mm.

Wie verwende ich die Dunstabzugshaube JD36AB50 ?

Ziehen Sie den Filterauszug, um den Ventilator einzuschalten. Stellen Sie die Saugleistung ein (3 Stufen). Schalten Sie die Haube einige Minuten nach dem Kochen aus.

Wie reinige ich die Fettfilter ?

Die Metallfilter können in der Spülmaschine oder von Hand mit heißem Wasser und Reinigungsmittel gereinigt werden. Reinigen Sie sie bei normalem Gebrauch 1 mal pro Monat.

Wann muss der Aktivkohlefilter gewechselt werden ?

Bei normalem Gebrauch (1-2 Stunden pro Tag) ersetzen Sie den Aktivkohlefilter 1 mal pro Jahr. Verwenden Sie nur Originalfilter.

Wie wechsle ich die Lampen ?

Schalten Sie die Haube aus und ziehen Sie den Netzstecker. Ziehen Sie den Filterauszug und dann die Lampenabdeckung nach vorne. Ersetzen Sie durch Kerzenlampen E14 mit max. 40 W.

Kann ich die Dunstabzugshaube ohne Fettfilter verwenden ?

Nein, verwenden Sie die Haube niemals ohne Fettfilter. Dies stellt eine Brandgefahr dar und reduziert die Effizienz.

Wie installiere ich die Haube im Umluftbetrieb ?

Installieren Sie einen Aktivkohlefilter (nicht im Lieferumfang) über den Fettfiltern. Das vollständige Montageset ist bei Ihrem Händler erhältlich.

Was tun, wenn die Haube nicht funktioniert ?

Überprüfen Sie die Stromversorgung und die Sicherung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst und geben Sie die E- und FD-Nummern an (auf dem Typenschild im Inneren).

Welche Risiken bestehen bei der Verwendung mit Verbrennungsgeräten ?

Wenn die Haube die Luft nach außen ableitet, sorgen Sie für ausreichende Luftzufuhr, um einen Unterdruck (max 4 Pa) und das Zurückströmen von Verbrennungsgasen zu vermeiden. Vergiftungsgefahr bei unzureichender Belüftung.

Wie reinige ich die Edelstahloberflächen ?

Verwenden Sie ein spezielles Edelstahlreinigungsmittel und reiben Sie in Polierrichtung. Vermeiden Sie scheuernde Schwämme und Reinigungsmittel, die Chlor oder Säure enthalten.

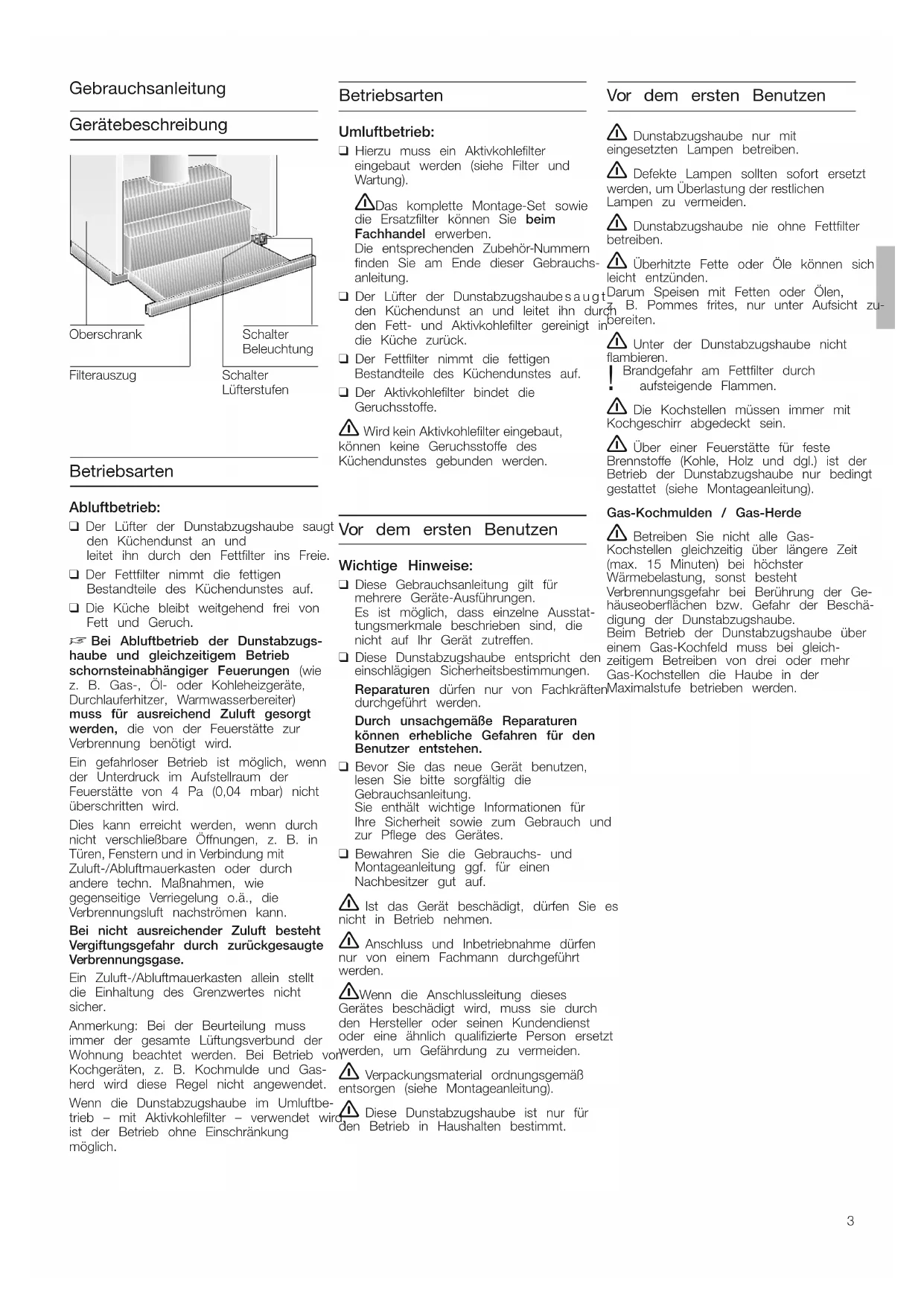

BEDIENUNGSANLEITUNG JD36AB50 Junker

Filterauszug
Schalter Lüfterstufen

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.

Be Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgerate, Durchlaufferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschliebbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.a., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stelt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wir ist der Betrieb ohne Einschränkung möglich.

Betriebsarten

Umluftbetrieb:

• Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs anleitung.
Der Lufter der Dunstabzugshaubesaug den Kuchendunst an und leitet ihn du den Fett- und Aktivkohlefilter gereinigt die Kuche zuruck.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut, konnen keine Geruchstoffe des Kuchendunstes gebunden werden.

Vor dem ersten Benutzen

Wichtige Hinweise:

These Gebrauchsanleitung gilt fur mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
- These Dunstabzugshaube entspricht der einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräfte durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bevor Sie das neue Gerät benutzen, lessen Sieitte sorgfältig die Gebrauchsanleitung. Sie enthalt wichtige Informationen fur Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb halten.
An Schluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerates beschadigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

Vor dem ersten Benutzen

Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhitzte Fette oder Ole können sich leicht entzünden.

Darum Speisen mit Fetten oder Olen,
Zn B. Pommes frites, nur unter Aufsicht zu-bereiten.
Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betriebten Sie nicht alle Gas-Kochstellen gleichzeitig über langere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betrieben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Bedienen der Dunstabzugshaube

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten des Lufters bei Kochbeginn.
Ausschalten des Lufters erst einige Minuten nach Kochende.

Einschalten des Lufters:

1. Filterauszug an der Griffeiste ausziehen. Der Lufter ist in Betrieb.
2. Gewünschte Lüftereinstellung wahren.

Bedienelemente der verschiedene Modelle:

3 1 2

Stufe 3 Stufe 1 Stufe 2

Stufe 1

Stufe 2

Stufe 3

Stufe 1

Aus

Stufe 2

Ausschalten des Lufters:

Filterauszug bis Anschlag einschieben.

Hinweis: Beim erneuten Ausziehen des Filterauszuges arbeitet der Lüfter in der zuletzt gewählten Einstellung.

Beleuchting:

Aus

Ein

Hinweis: Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Filterauszug eingeschoben ist.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfarbung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden. Danach abbursten, gut ausspelen und abtopfen lessen.

Filter und Wartung

Aus- und Einbau den Metall-Filterrahmen

Ausbauen:

1. Filterauszug bis zum Anschlag ausziehen.
2. Raste an den Filterrahmen in Pfeilrichtung bis zum Anschlag betätigten.

Bei zwei Fettfilter zuerst den vorderen ausbauen.
3. Filterrahmen seitlich abklappen und abnehmer.

Einbauen:

1. Filterauszug bis zum Anschlag ausziehen.
2. Filterrahmen schrag an einer Seite in die Halterung einsetzen, hochklappen und durch Betätigten der Raste bis zum Anschlag einhängen.
   Bei zwei Fettfiltern zuerst den hinteren, dann den vorderen Filterrahmen mit dem Profil, in den Filterauszug einbauen.

Auf sicheren Sitz der Fettfilter auf beiden Seiten achten.

Filter und Wartung

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Der Aktivkohlefilter wird oberhalb der Fettfilter in die Dunstabzugshaube eingebaut.

1. Fettfilter ausbauen (siehe Filter und Wartung).
2. Die zwei beiliegenden Kunststoff-Halter rechts und links in das Gehäuse der Dunstabzugshaube einsetzen und mit je einer Schraube anschrauben (nur beim ersten Einbau eines Aktivkohlefilters erforderlich).

1. Aktivkohlefilter von unter in das Gehäuse der Dunstabzugshaube einschieben und auf beiden Seiten verrasten.

Dabei muss der Rand am Aktivkohlefilter unten sein.

1. Fettfilter wieder einbauen (siehe Filter und Wartung).

Ausbauen:

Der Ausbau des Aktivkohlefilters erfolgt in umgehrter Reihenfolge.

Dazu die Rasthaken nach aussen drücken.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungebärn 1 x im Jahr ausgetauscht werden. Der Aktivkohlefilter ist im FACHHANDEL erhältlich (siehe Sonderzubehör).

Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie konnen z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Bei Geraten mit Glasplatte im Wrasenauszug:

Die Glasplatte ist abnehmbar und kann in der Geschirrspulmaschine gereingt werden.
Zum Abnehmer die Laschen nach aussen schieren.

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!
Zum Reinigen der Dunstabzugshaube heiße Spullauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgebung vorgebeugt und die optimale Funktion bleibt erhalten.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.
Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger fur die Bedientasten verwenden.

Edelstahloberflächen:

• Verwenden Sie einen milden nicht scheuernden Edelstahrlreiniger.
  Reinigen Sie nur in Schlifrichtung.
  Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoffoberflächen:

Keine trockenen Tücher verwenden.
Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.

Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.

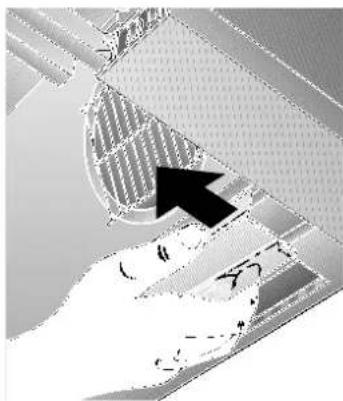

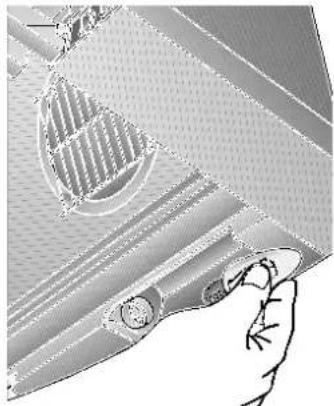

Auswechseln der Lampen

1. Dunstabzugshaube ausschalten und durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen.
2. Filterauszug bis zum Anschlag ausziehen.
3. Lampenabdeckung nach vorneziehen.

1. Lampen austauschen. (Handelsübliche Gluhampen max. 40 Watt, Socket E 14).

1. Lampenabdeckung wieder einsetzen.
2. Netzstecker wieder einstecken oder Sicherung einschalten.

Wichtige Hinweise

Altgeräe sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg: Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umwelterverträglich und wieder verwertbar.itte helfer Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte beihemFachhandler oder bei ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist fur Abluftund Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer uber der Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 430 mm, Abb. 1.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z.B. Funkenflug) ausgegeben kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. These Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Jekleiner der Abstand zwischen Dunstabzugshaube und Kochstellen destogrober ist die Moglichkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regel Gasinstallation TRGI) zu beachten.
Es mssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Geratehersteller beachtet werden.
Die Dunstabzugshaube darfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

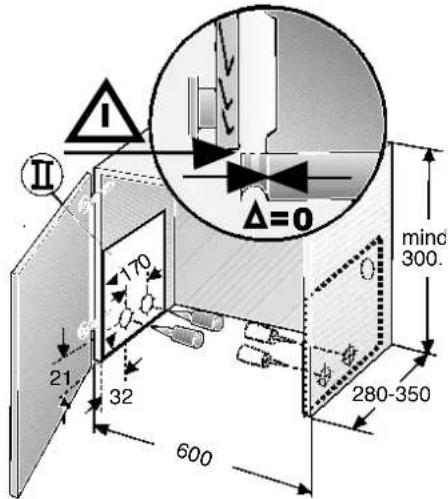

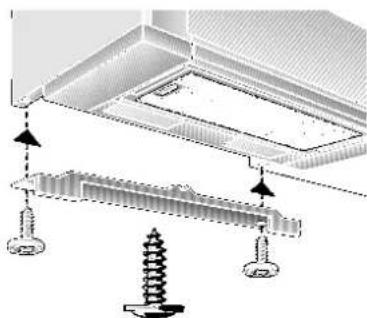

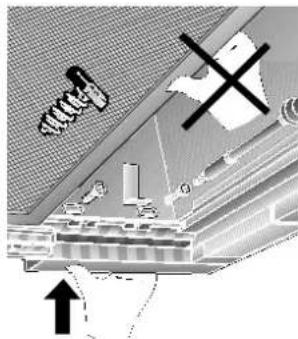

Vor der Montage

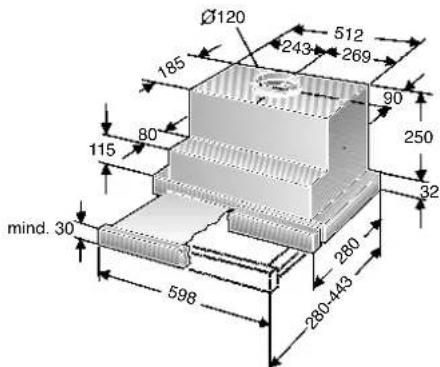

Abluftbetrieb

Die Abluft wird über einen Lüftungsschach nach oben, oder direkt durch die AuBenwand ins Freie geleitet.

Die Abluftarf weder in einen in Bet befindlichen Rauch-oder Abgaskamin noch in einen Schacht, welcher der Entlufung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) z beachten.

Bei Abführung der Luft in nicht in Betriebe, befindliche Rauch- oder Abgaskamine ist. 3die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlaufferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

tDies kann erreicht werden, wenn durch nicht verschliebbare Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmaerkasten allein stelt die Einhaltung des Grenzwertes nicht Sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Bei Abluftbetrieb sollte in der Dunstab-zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist.

Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden (siehe Sonderzubehor in der Gebrauchsanleitung).

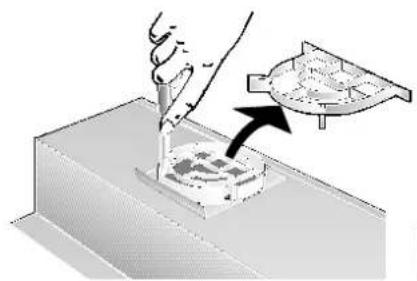

Montieren der Rückstauklappe:

1. Schutzgitter im Luftstutzen ausschneiden.

1. Ruckstauklappe in die Lageröffnungen am Luftstutzen einsetzen.

Wird die Abluft durch die AuBenwand geleitet, solte ein Teeskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattles Abluftrohr.
Moglichst werenig Rohrbogen.
Möglichst große Rohrdurchmesser (am besten 120 mm) und große Rohr bogen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.

4Fur Beanstandungen die auf Planung und Ausführung der Rohr-strecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Rundrohre:

Wir empfehlen Innendurchmesser mind. 120 mm.

Flachkanä müssen einen gleichwertigen Innenuerschnitt wie Rundrohre mi

Sie sollen den keine scharfen Umlenkungen haben.

100 mm ca. 78 cm
120 mm ca. 113 cm

Bei abweichenden Rohrdurchmessern:
Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Abluft nach offen:

Dazu Öffnung in der Decke des Ober-schrankes, mit Auskerbung fur Elektro-Anschlußkabel herstellen. Schablone liegt bei -

Abluft direkt nach hinten:

• innerhalb des Oberschrankes -.
  Dazu Öffnung in der Rückwand des Oberschrankes, mit Auskerbung für Elektro-Anschlußkabel herstellen.

Anschluss Abluftrohr 100 mm:

Schutzgitter im Luftaustritt ausschneiden.
Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftaustritt befestigen.

Anschluss Abluftrohr 120 mm:

Schutzgitter im Luftaustritt ausschneiden.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Moglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie auf der letzten Seite der Gebrauchsanleitung.

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt über dem Oberschrank oder in dessen unmittelbarer Nähe anbringen.

Die Schutzkontaktsteckdose solte über einen eigenen Stromkreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaubenicht mehr zuganglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

Wenn die Anschlussleitung these Gerates beschadigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualificierte Person ersetzt werden, um Gefährung zu vermeiden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Auf Mindestabstand Kochstellen - Dunstabzugshaube von 650 mm (bei Gas-Kochstelle) bzw. 430 mm (bei Elektro-Kochstellen) achten.

These Dunstabzugshaube ist zum Einbauen in einen Oberschrank mit folgenden Abmessungen vorgesehen:

Breite: 600 mm
Tiefe: 280 bis 350 mm
Höhe: mind. 300 mm.

Vorbereiten:

1. Schrankboden - falls vorhanden - entfernen.
   Die Stabilität des Schrankes muss gewährleistet sein.
2. Je zwei Befestigungspunkte - rechts und links - an den Schrankinnenseiten anreiben und mit Stichel vorstehen. Wenn gebohr wird: 2 mm - max. 10 mm tief.

Achtung:

Zum Anreiben der Befestigungspunkte beiliegende Schablon verwenden.
Die Befestigungspunkte auf der Schablone sind so festgelegt, dass e 20 mm dicke Griffleiste korpusbündig montiert werden kann.

Die Lage der Griffeiste (MaB ) kann durch einen Anschlag nach vorne versetzt werden.

Bei Schranktiefen von mehr als 280 mm kann das Gerät nach hinten versetzt werden,

...wenn z.B.die Lichtleiste der Einbaukliche nach hinten versetzt ist. 4 . . . wenn z.B. die Griffeleiste mehr als 20 mm dick ist. 5
Dazu die Schablone entsprechend weiter hintsen anlagen.
3. Beiliegende Befestigungsschienen ausrichten und festschrauben.
Die Dicke der Schrankseitenwande (16 mm oder 19 mm) beachten. Maß X.

1st die lichte Schrankinnentiefe kleiner als 280 mm, muss die Rückwand 250 mm hoch entfert werden.

1. Filterrahmen abnehmen (siehe Gebrauchsanleitung).
2. Schranktüre ausrichten, wenn Scharnier nach Einbau der Dunstabzugshaube nicht mehr zugänglich ist.
3. Dunstabzugshaube von unter in den Schrank haben und hochdrücken, bis Montagehilfe links und rechts einrastet.

1. Filterauszug bis zum Anschlag ausziehen.
2. Zur Befestigung der Dunstabzugshaube jeweils 2 Schrauben links und rechts eindreten, nicht festschrauben. Dazu Dunstabzugshaube anheben.
3. Dunstabzugshaube im Schrank ausrichten und festschrauben.

1. Netzanschlusskabel durch die Öffnung im Oberschrank führen und die Rohrverbindung herstellen.
2. Elektrische Verbindung herstellen.
3. Wandabdeckung falls erforderlich auf das benöttigte Maß kürzen (z. B. absagen) und am Oberschrank fest-schrauben.

Einbauinen den Oberschrank

Einbau einer Griffleiste:

An den Filterauszug muss eine Griffleiste montiert werden.
Die Griffeiste kann eine zum Kuchenmöbel passende Holzleiste, oder eine als Sonderzubehör erhältliche Griffeiste sein (siehe Sonderzubehör).
1. Mit beiliegender Schablorzwei Befestigungspunkte an der Griffeiste anreiben und mit Stichel vorstehen. Wenn gebohr wird: 2 mm - max. 10 mm tief.

1. Filterrahmen einbauen (siehe Gebrauchs-anweisung).

Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb des Oberschrankesverkleidet werden (z.B. mit Spanplatten).

Dabei beachten:

• D er Zwischenbodenarf nicht auf das Gehäuse der Dunstabzugshaube aufgelegt werden.
• D ie vordere Verkleidung nicht am Gehäuse befestigen.
  Zuganglichkeit fur Kundendienst vorgehen.

Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Hinweis: Bei Umluftbetrieb,müssen Aktivkohlefilter und Kunststoffhalter ausgebaut werden,damit die Befestigungsschrauben und die Montagehilfen zuganglich sind.

Gewicht in kg:

1. Griffeiste ausrichten und am Gerat mit den zwei beiliegenden Schrauben festschrauben.

Abluft Umluft
9,5	10,5

Konstruktionsdifferungen im Rahmen der technischen Entwicklung bleiben vorehalten.

Gebruiksaanwijzing:

Afdicht stripinzetten.

profondita: 280 bis 350 mm

Depth: 280 bis 350 mm
