GEBRUIKSAANWIJZING FKS 2200 F3 FLORABEST

Translation of the original instructions ELEKTRISCHE KETTINGZAAG Vertaling van de originele gebruiksaanwijzing

• En cas de produit défectueux vous pou- vez, après contact avec notre service clients, envoyer le produit, franco de port à l’adresse de service après-vente indiquée, accompagné du justicatif d’achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s’est produit. Pour éviter des pro- blèmes d’acceptation et des frais sup- plémentaires, utilisez absolument seu- lement l’adresse qui vous est donnée. Assurez-vous que l’expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l’appa- reil, y compris tous les accessoires livrés lors de l’achat et prenez toute mesure pour avoir un emballage de transport sufsamment sûr. Service Réparations Vous pouvez, contre paiement, faire exécu- ter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif. Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés sufsamment affranchis. Attention : veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés. Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux ren- voyés. Les pièces détachées indispensables à l’uti- lisation du produit sont disponibles pendant la durée de la garantie du produit. Service-Center F R Service France Tel.: 0800 919270 E-Mail: grizzly@lidl.fr IAN 280275 B E Service Belgique Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: grizzly@lidl.be IAN 280275 Importateur Veuillez noter que l’adresse suivante n’est pas une adresse de service après-vente. Contactez d’abord le service après-vente cité plus haut. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Allemagne www.grizzly-service.eu8 2 N L B E Inleiding Hartelk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen. Dit apparaat werd tdens de productie op kwaliteit gecontroleerd en aan een eindcon- trole onderworpen. De functionaliteit van uw apparaat is bgevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specieke gevallen aan of in het apparaat resp. in slang- leidingen resthoeveelheden water of smeer- stoffen bevinden. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid. Inhoud Inleiding .................................... 82 Gebruik ..................................... 83 Algemene beschrving ............... 83 Omvang van de levering ................ 83 Overzicht ...................................... 83 Functiebeschrving ......................... 84 Technische gegevens .................. 84 Veiligheidsvoorschriften ............. 85 Symbolen op de zaag .................... 85 Symbolen in de handleiding ............ 86 Algemene .................................... 86 veiligheidsrichtlnen ....................... 86 Algemene veiligheidsinstructies voor elektrisch gereedschap ............ 86 Veiligheidsmaatregelen ................. 91 tegen terugslag ............................. 91 Verdergaande veiligheidsinstructies .. 91 Veiligheidsfunkties .......................... 92 Montage .................................... 92 Zaagketting monteren ..................... 93 Zwaard monteren ........................... 93 Ketting aanspannen ....................... 93 Kettingsmering ............................... 94 Bedienen van de kettingzaag ..... 95 Starten .......................................... 95 Kettingrem kontroleren .................... 95 Kettingsmering kontroleren............... 96 Zwaard vervangen ......................... 96 Zaagtechnieken ......................... 96 Allgemeen ..................................... 96 Bomen vellen ................................. 97 Snoeien ........................................ 98 Doorzagen .................................... 98 Onderhoud en reiniging ............. 99 Reiniging ...................................... 99 Onderhoudsintervallen ................... 99 Tabel onderhoudsintervallen .......... 100 Kettingen oliën ............................. 100 Ketting slpen .............................. 100 Spanning instellen ........................ 101 Nieuwe ketting laten inlopen ......... 101 Zwaard onderhouden ................... 102 Zwaard omdraaien ...................... 102 Opslag ..................................... 102 Berging en milieu ..................... 103 Reserveonderdelen/Accessoires 103 Foutmeldingen ......................... 104 Garantie .................................. 105 Reparatieservice ...................... 106 Service-Center .......................... 106 Importeur ................................ 106 De gebruiksaanwzing vormt een be- standdeel van dit apparaat. Ze omvat belangrke aanwzingen voor veiligheid, gebruik en afvalverwdering. Maak u vóór het gebruik van het apparaat met alle bedienings- en veiligheidsinstruc- ties vertrouwd. Gebruik het apparaat uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en over- handig alle documenten b het doorge- ven van het apparaat mee aan derden. Vertaling van de originele CE- conformiteitsverklaring ............188 Explosietekening ......................1928 3 B EN L Gebruik De elektrische kettingzaag is enkel voor het zagen van hout gekonstrueerd. Voor alle an-dere toepassingen (bv. het snden van met-selwerk, kunststoffen of levensmiddelen) is de zaag niet geschikt. De kettingzaag is voor de doe-het-zelver bedoeld. Ze werd niet voor industriëel langdurig gebruik ontwikkeld.De machine is voor gebruik door volwas-senen bedoeld. Jongeren onder de 16 jaar mogen enkel onder toezicht de kettingzaag gebruiken.De producent is niet verantwoordelk voor schade die veroorzaakt wordt door foute bediening of door gebruik b toepassingen waarvoor de zaag niet geschikt is. Deze elektrische kettingzaag mag slechts door één persoon en uitsluitend voor het zagen van hout gebruikt worden. De ket-tingzaag moet met de rechterhand aan de achterste handgreep en met de linkerhand aan de voorste handgreep vastgehouden worden. Vóór gebruik van de kettingzaag moet de gebruiker alle in de gebruiksaan-wzing vermelde opmerkingen en aan-wzingen gelezen en begrepen hebben. De gebruiker moet gepaste persoonlke beschermingsmiddelen (PBM) dragen. Met de kettingzaag mag uitsluitend hout gezaagd worden. Materialen zoals b-voorbeeld kunststof, steen, metaal of hout dat vreemde voorwerpen (bvoorbeeld spkers of schroeven) omvat, mogen niet behandeld worden! Algemene beschrving De afbeeldingen vindt u op de uitklapbare pagina’s. Omvang van de levering Pak het apparaat uit en controleer, of de inhoud volledig is:- Elektrische Kettingzaag- Zwaard (geleidingsrails) (reeds gemonteerd)- Ketting (reeds gemonteerd)- Beschermkoker voor zwaard- Oliees met 180 ml bio-olie- GebruiksaanwzingZorg voor een reglementair voorgeschre-ven afvalverwdering van het verpakkings-materiaal. Overzicht

1 achterste handvat 2 olietankdop 3 kettingremhendel/voorste andvat 4 zwaard 5 ketting 6 Neuswiel 7 klemhendel 8 voorste handvat 9 elektromotor 10 aan- en uitschakelaar 11 startvergrendeling 12 Kettingvanger 13 Kettingopspanring 14 Bevestigingsschroef voor kettingwielkap 15 Kettingwielkap 16 Achterste handbescherming 17 Kabelhouder 18 Voedingskabel 19 Beschermkoker voor zwaard 20 Olie es

21 Oliepeil-indicatie 22 Minimummarkering “MIN” van de oliepeilindicatie8 4 N L B E

23 Railpinnen 24 Buiten wst

Olietoevoer 28 Fixatie schroef 29 Klemmen schroef bouten Functiebeschrving De kettingzaag wordt aangedreven door een elektromotor. De rondlopende ketting loopt over een zwaard (geleidingsrails). Het apparaat is uitgerust met een snelspan- systeem voor de ketting en een snelstop- kettingrem. Door de automatische olievoor- ziening wordt de ketting continu gesmeerd. Ter bescherming van de gebruiker is de kettingzaag voorzien van verschillende veiligheidsvoorzieningen. Hieronder wordt de functie van de bedie- ningsonderdelen omschreven. Technische gegevens Elektrische kettingzaag ..........FKS 2200 F3 Netspanning U ......... 230-240 V~, 50 Hz Prestatievermogen P ...............2200 Watt Veiligheidsklasse ..............................

) ..... 7,612 m/s²; K = 1,5 m/s² Technische en optische veranderingen kun- nen in het kader van voortdurende ontwikke- ling onaangekondigd worden aangebracht. Alle afmetingen, aanwzingen en gegevens in deze bedieningshandleiding zn daarom onder voorbehoud. Op basis van deze be- dieningshandleiding kunnen daarom geen wettige aanspraken worden gemaakt. De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testme- thode gemeten en kan ter vergelking van een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden. Waarschuwing: Afhankelk van de manier, waarop het elektrische gereedschap ge- bruikt wordt, kan de trilingemis- siewaarde tdens het effectieve gebruik van het elektrische gereed- schap van de aangegeven waarde verschillen. De noodzaak bestaat, veiligheids- maatregelen ter bescherming van de operator vast te leggen, die op een inschatting van de blootstelling in de effectieve gebruiksomstan- digheden gebaseerd zn (hierb moet er met alle aandelen van de bedrfscyclus rekening gehouden worden, zo bvoorbeeld met tden,8 5 B EN L Draag tegen snijdwonden bescher- mende handschoenen! Draag een veiligheidshelm Draag veiligheidsschoenen met een stevige zool! Draag beschermende kleding! Werk nooit met één hand. Opgepast! Terugslag – let op voor terugslag van de machine Stel de machine niet bloot aan vocht. De machine mag noch voch- tig zn noch in vochtige omgeving gebruikt worden. Opgepast! Trek b beschadiging of doorsnden van de stroomdraad on- middellk de stekker uit het stopcontact.

Gegarandeerd akoestisch niveau Pictogram op de typeplaat: Machines horen niet b huishoude- lk afval thuis. 460 mm Zwaardlengte Veiligheidsklasse II Pictogram onder de kettingwielafdekking: Looprichting van de zaagketting in acht ne- men. Let op! Lees de gebruiksaanwijzing. tdens dewelke het elektrische gereedschap uitgeschakeld is, en tden, tdens dewelke het welis- waar ingeschakeld is, maar zonder belasting functioneert). Veiligheidsvoorschriften Dit gedeelte behandelt de fundamentele veiligheidsrichtlnen b het werken met de elektrische kettingzaag. Een elektrische kettingzaag is een gevaarlke machine, die b fout of slordig gebruik ernstige of zelfs dode- lke verwondingen kan veroorzaken. Let daarom op volgende richtlnen voor zowel uw veiligheid als voor die van anderen en vraag b onzekerhe- den een vakman om raad. Symbolen op de zaag Maakt u zich vooraleer u met de elektronische kettingzaag gaat wer- ken met alle onderdelen vertrouwd. Oefen het hanteren van de zaag en vraag uitleg aan een vakman i.v.m.het functioneren, werkwze en zaagtechnieken. De motor kan niet starten als de ket- tingrem vergrendeld is. Ontgrendel de kettingrem door de remhendel tegen het voorste handvat te du- wen. Lees aandachtig de gebruiksaanw- zing die b de machine hoort! Oog- en oorbescherming dragen! Draag een veiligheidsbril!8 6 N L B E Pictogram op het zwaard: Looprichting van de zaagketting Pictogram op de olietankdop: Zaagketting oliën Pictogram op de bevestigingsschroef voor de kettingwielafdekking: OPEN DICHT Pictogram op de kettingremhendel: O Kettingrem: UIT I Kettingrem: AAN Symbolen in de handleiding Gevaarsymbolen met gege- vens ter preventie van licha- melke letsels en materiële schade. Gebodsteken (in plaats van het uitroepingsteken is het gebod toe- gelicht) met gegevens ter preventie van beschadigingen. Aanwzingsteken met informatie voor een betere omgang met het apparaat. Algemene veiligheidsrichtlnen Maakt u zich vooraleer u met de elektronische kettingzaag gaat wer- ken met alle onderdelen vertrouwd. Oefen het hanteren van de zaag (doorzagen van rond hout op een zaagbok) en vraag uitleg aan een ervaren gebruiker of een vakman i.v.m.het functioneren, werkwze en zaagtechnieken. Houd rekening met de geluidshinder en de lokale voorschriften b het vellen en zagen van bomen. Lokale voorschriften kunnen een controle op geschiktheid vereisen. Vraag dit na b de bevoegde instantie. Let op! B gebruik van elektrische gereedschappen dienen ter be- scherming tegen een elektrische schok, lichamelk letsel en brandge- vaar de volgende principiële veilig- heidsmaatregelen in acht te worden genomen. Er bestaat een risico op lichamelk letsel. Algemene veiligheidsinstructies voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidsinstructies en aan- wzingen. Verzuim b de nale- ving van de veiligheidsinstructies en aanwzingen kan een elektrische schok, brand en/of ernstige ver- wondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst. Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met battervoeding (zonder netsnoer).8 7 B EN L Veiligheid op de werkplaats:

• Houd uw werkterrein netjes en goed verlicht. Wanorde of onverlich- te werkterreinen kunnen tot ongevallen leiden.

• Werk met de elektrische ket- tingzaag niet in een explosieve omgeving, waarin er zich brand- bare vloeistoffen, gassen of stof- fen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.

• Houd kinderen en andere perso- nen tdens het gebruik van de elektrische kettingzaag op een veilige afstand. B aeiding kunt u de controle over het apparaat verliezen. Elektrische veiligheid: Opgepast: zo vermdt u ongevallen en verwondingen door een elektri- sche schok:

• De aansluitstekker van de elek- trische kettingzaag moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met randaarde. Ongewzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.

• Vermd lichamelk contact met geaarde oppervlakken zoals van buizen, verwarmingsinstal- laties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.

• Houd de elektrische kettingzaag op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op een elektrische schok.

• Gebruik de kabel niet voor een verkeerd doeleinde om de elek- trische kettingzaag te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel op een veilige afstand van hitte, olie, scherpe kanten of bewegende apparaatonderde- len. Beschadigde of verstrikt geraakte kabels verhogen het risico op een elek- trische schok.

• Als u met de elektrische ket- tingzaag in de open lucht werkt, gebruikt u enkel verlengsnoeren, die ook voor buiten geschikt zn. Het gebruik van een voor buiten geschikt verlengsnoer verlaagt het risico op een elektrische schok.

• Indien de werking van de elek- trische kettingzaag in een voch- tige omgeving niet vermdbaar is, maakt u gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verlaagt het risico op een elektrische schok. Sluit het apparaat aan op een stopcontact met een aardlekschakelaar (FI-schakelaar) met een gemeten lekstroom van niet meer dan 30 mA.

• Gebruik alleen goedgekeurde voedings- kabel van type H05RN-F, die niet meer dan 75 meter in lengte en die bestemd is voor gebruik buitenshuis. De dirigent dwarsdoorsnede van het snoer moet ten minste 2,5 mm

. Altd volledig uitrollen een kabel trommel vóór gebruik. Con- troleer het netsnoer voor schade.8 8 N L B E Veiligheid van personen: Opgepast: zo vermdt u ongevallen en verwondingen:

• Wees aandacht, let erop wat u doet en ga met verstand aan het werk met de elektrische ket- tingzaag. Gebruik de elektrische kettingzaag niet wanneer u moe bent of onder invloed van drugs, alcohol of medicnen staat. Eén moment van onoplettendheid b het gebruik van de elektrische kettingzaag kan tot ernstige verwondingen leiden.

• Draag persoonlke bescher- mingsmiddelen en altd een beschermende bril. Het dragen van persoonlke beschermingsmiddelen, zo- als antislip veiligheidsschoenen, broek met snbescherming, veiligheidshelm of gehoorbescherming verlaagt het risico op verwondingen.

• Vermd een onopzettelke in- gebruikname. Vergewis u dat de elektrische kettingzaag uit- geschakeld is voordat u ze op de stroomvoorziening aansluit, opraapt of draagt. Indien u b het dragen van de elektri- sche kettingzaag uw vinger op de scha- kelaar houdt of het apparaat ingescha- keld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

• Verwder het instellingsgereed- schap of schroefsleutels voordat u de elektrische kettingzaag inscha- kelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

• Vermd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen tde het evenwicht. Daardoor kunt u de elektrische kettingzaag in onver- wachte situaties beter controleren.

• Houd haar, kled en handschoe- nen op een veilige afstand van bewegende onderdelen. Sieraden of lang haar kunnen door bewegende onderdelen vastgegrepen worden.

• Wanneer stofafzuig- en op- vangsystemen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze aange- sloten zn en correct worden gebruikt. Het gebruik van een stofaf- zuiging kan risico’s door stof beperken.

• Waarschuwing! Dit elektrische gereedschap produceert tdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implanta- ten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelke verwondingen te verminderen, advi- seren w personen met medische im- plantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt. Gebruik en behandeling van de elektrische kettingzaag:

• Overbelast het apparaat niet. Ge- bruik voor uw werk het daarvoor bestemde elektrische gereed- schap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

• Gebruik geen elektrisch gereed- schap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlk en moet gerepareerd worden.

• Trek de stekker uit het stopcon- tact voordat u apparaatinstel- lingen doorvoert, toebehoren8 9 B EN L volledige controle te behouden tegen het einde van de snede de drukkracht verminderen zonder de vaste grip aan de handgrepen van de kettingzaag te lossen. Erop letten dat de kettingzaag niet de grond raakt. Na voltooiing van de snede de stilstand van de ket- tingzaag afwachten voordat men de zaagketting daar verwdert. De motor van de kettingzaag altd uitschakelen voordat men van de ene naar de an- dere boom overgaat.

• Vuil, stenen, losse schors, spkers, haakjes en draad dienen van de boom verwderd te worden. Service:

• Laat uw elektrisch gereedschap uitsluitend door gekwaliceerd, vakkundig geschoold personeel en uitsluitend met originele re- serveonderdelen repareren. Daar- door wordt gewaarborgd dat de veilig- heid van het elektrische gereedschap gehandhaafd blft.

• Volg nauwgezet de in deze gebruiks- aanwzing vermelde onderhouds-, con- trole- en service-instructies op. Beschadigde beschermingsinrichtingen en onderdelen moeten vakkundig dor ons servicecenter gerepareerd of uitgewisseld worden, voor zover er niets anders in de gebruiksaanwzing vermeld is. Veiligheidsinstructies voor kettingzagen:

• Houd b een draaiende zaag alle lichaamsdelen op een vei- lige afstand van de zaagket- ting. Vergewis u vóór de start van de zaag dat de zaagketting niets raakt. B het werken met een wisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt een onopzettelke start van de elektrische kettingzaag.

• Bewaar de ongebruikte elek- trische kettingzaag buiten het bereik van kinderen. Laat per- sonen, die met het apparaat niet vertrouwd zn of deze aanw- zingen niet gelezen hebben, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlk als het door onervaren personen gebruikt wordt.

• Onderhoud de elektrische ket- tingzaag met zorg. Controleer, of beweegbare onderdelen fout- loos functioneren en niet klem- men, of er onderdelen gebroken of zodanig beschadigd zn, dat de werking van de elektrische kettingzaag in negatieve zin be- invloed wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen zn aan slecht onderhouden elektrisch gereedschap te wten.

• Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snoeigereedschap met scherpe snoei- kanten gaat minder klemmen en is ge- makkelker te bedienen.

• Gebruik de elektrische ketting- zaag, toebehoren, inzetgereed- schap, enz. in overeenstemming met deze aanwzingen. Neem daarb de arbeidsomstandighe- den en de uit te voeren werk- zaamheid in acht. Het gebruik van de elektrische kettingzaag voor andere dan de voorziene toepassingen kan tot gevaarlke situaties leiden.

• B zaagwerkzaamheden op een helling steeds boven de boomstam staan. Om op het moment van het „doorzagen“ de9 0 N L B E kettingzaag kan één moment van on- oplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting vastgegrepen worden.

• Houd de kettingzaag altd met uw rechterhand aan de achterste handgreep en uw linkerhand aan de voorste handgreep vast. Het vasthouden van de kettingzaak in een omgekeerde arbeidshouding ver- hoogt het risico op verwondingen en mag niet toegepast worden.

• Houd het elektrische gereed- schap uitsluitend aan de geïso- leerde handgreepoppervlakken vast omdat de zaagketting in contact met verborgen stroomlei- dingen of met het netsnoer kan komen. Het contact van de zaagket- ting met een spanningvoerende leiding kan metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.

• Draag een beschermende bril en gehoorbescherming. Verdere be- schermingsmiddelen voor hoofd, handen, benen zn verplicht. Pas- sende beschermende kled vermindert het gevaar voor verwondingen door rondvliegend spaanmateriaal en een toe- vallige aanraking van de zaagketting.

• Werk met de kettingzaag niet op een boom B de werking van een kettingzaag op een boom bestaat er gevaar voor verwondingen.

• Let altd op een vaste stand en gebruik de kettingzaag enkel wanneer u op een vaste, veilige en effen grond staat. Een glibbe- rige ondergrond of instabiele standvlak- ken, zoals op een ladder, kunnen tot het verlies van het evenwicht of tot het ver- lies van de controle over de kettingzaag leiden.

• Houd er b het snoeien van een onder spanning staande tak re- kening mee dat deze terugveert. Als de spanning in de houtvezels vrkomt, kan de gespannen tak de ope- rator raken en/of de kettingzaag doen verliezen.

• Wees uiterst voorzichtig b het snoeien van onderhout en jonge bomen. Het dunne materiaal kan in de zaagketting verstrikt geraken en op u slaan of u uit uw evenwicht brengen.

• Draag de kettingzaag aan de voorste handgreep in een uitge- schakelde toestand, de zaagket- ting van uw lichaam afgewend. B transport of bewaring van de kettingzaag steeds de bescher- mende afdekking opzetten. Een zorgvuldige omgang met de ketting- zaag verlaagt de waarschnlkheid dat er per vergissing contact met de draai- ende zaagketting plaatsvindt.

• Volg de aanwzingen voor de smering, de kettingspanning en de wissel van toebehoren op. Een onoordeelkundig gespannen of gesmeerde ketting kan ofwel breken, ofwel het risico op terugslag verhogen.

• Houd handgrepen droog, netjes en vr van olie en vet. Vettige, olieachtige handgrepen zn glibberig en leiden tot het verlies van de controle.

• Enkel hout zagen. De ketting- zaag niet gebruiken voor werk- zaamheden, waarvoor ze niet bestemd is - voorbeeld: gebruik de kettingzaag niet voor het zagen van plastic, metselwerk of bouwmaterialen, die niet van hout zn. Het gebruik van de ket- tingzaag voor niet reglementair voor- geschreven werkzaamheden kan tot gevaarlke situaties leiden.9 1 B EN L Een terugslag is het gevolg van een verkeerd of ontbrekend gebruik van het elektrische gereedschap. De terugslag kan door gepaste voorzorgsmaatregelen, zoals hierna beschreven, verkomen worden:

• Houd de zaag met beide handen vast, waarb duim en vinger de handgrepen van de kettingzaag omsluiten. Breng uw lichaam en armen in een positie, waarin u tegen de terugslagkrachten bestand kunt zn. Als er gepaste maatregelen getroffen worden, kan de met de bediening belaste persoon de terugslagkrachten meester zn. Noot de kettingzaag loslaten.

• Vermd een abnormale li- chaamshouding en zaag niet boven schouderhoogte. Daardoor wordt een onopzettelk contact met het uiteinde van de rail vermeden en een betere controle van de kettingzaag in onverwachte situaties mogelk ge- maakt.

• Gebruik steeds door de fabri- kant voorgeschreven reserver- ails en zaagkettingen. Verkeerde reserverails en zaagkettingen kunnen tot een scheur van de ketting en/of tot een terugslag leiden.

• Houd u aan de aanwzingen vanwege de fabrikant voor het scherpen en het onderhouden van de zaagketting. Te lage diep- tebegrenzers verhogen de helling tot terugslag. Verdergaande veiligheidsinstructies

• Als het netsnoer van dit apparaat be- schadigd wordt, moet het vervangen worden door een speciaal netsnoer, dat Veiligheidsmaatregelen tegen terugslag Opgepast terugslag! Let tdens het werken op terugslag van de machine. Er bestaat verwondinggevaar. U kan terugslag vermden door behoed- zaamheid en de juiste zaagtechniek. afb. 1

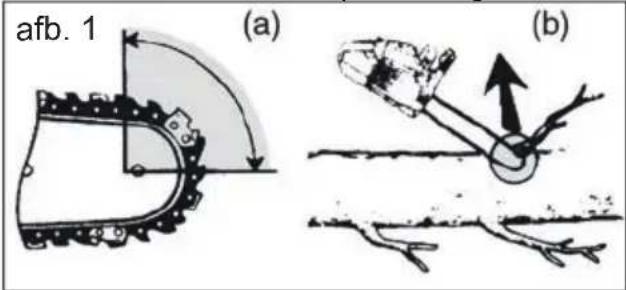

• Terugslag kan zich voordoen wanneer het uiteinde van de geleiderail een voorwerp raakt of wanneer het hout kromt en de kettingzaag in de snede vastklemt (zie afb. 1, b).

• Een aanraking met het uiteinde van de rail kan in sommige gevallen tot een onverwachte, achterwaarts gerichte reactie leiden, waarb de geleiderail opwaarts en in de richting van de met de bediening belaste persoon geslagen wordt (zie afb. 1, a).

• Het vastzitten van de kettingzaag aan de bovenkant van de geleiderail kan de rail fel in de richting van de operator terugstoten.

• Iedere van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich mogelkerws ernstig verwondt. Vertrouw niet uitsluitend op de in de kettingzaag ingebouwde vei- ligheidsvoorzieningen. Als gebruiker van een kettingzaag dient u verschil- lende maatregelen te treffen om vr van gevaar voor ongevallen en verwondin- gen te kunnen werken.9 2 N L B E via de fabrikant of via zn klantenser- viceafdeling verkrgbaar is.

• Als een vervanging van de aansluitka- bel vereist is, raden wij aan dit te laten uitvoeren door de fabrikant of zijn ver- tegenwoordiger (bijv. geautoriseerde werkplaats, klantenservice, enz.).

• Leg het netsnoer zodanig, dat het tdens het zagen niet door takken of dergelke vastgegrepen wordt.

• Maak gebruik van een aardlekschake- laar met een uitschakelstroom van 30 mA of minder.

• Respecteer zorgvuldig de onderhouds-, controle- en service-instructies in deze gebruiksaanwzing. Beschadigde veiligheidsinrichtingen en onderdelen moeten door het vakkun- dige personeel van ons servicecenter gerepareerd of vervangen worden, voor zover er niet iets anders aangege- ven is in de gebruiksaanwzingen. Veiligheidsfunkties

1 achterste handvat met bescherming voor de hand (16) beschermt de hand tegen takken en twgen en als de ketting losspringt. 3 kettingremhendel / bescherming van de hand Veiligheidsvoorziening, die de ketting b terugslag onmiddellk stopzet; de hendel is ook manueel te gebruiken; beschermt de linker hand van de gebruiker als deze van het voorste handvat afgldt. De motor kan niet starten als de ket- tingrem vergrendeld is. 5 ketting met lichte terugslag helpt u door speciaal ontwikkelde veiligheids voorzieningen terugslagen op te vangen. 7 klemmhendel versterkt de stabiliteit als vertikale snedes doorgevoerd worden en maakt het zagen makkelker. 9 elektromotor is om veiligheidsredenen dubbel geïsoleerd 10 Aan-/uitschakelaar met kettingblokkering b loslaten van de aan- en uitschakelaar stopt de machine onmiddellk 11 startvergrendeling om de machine te kunnen starten, moet eerst de startvergrendeling ontgrendeld worden. 12 kettingbout vermindert het gevaar voor verwondingen als de ketting breekt of losspringt. Montage Draag b het werken met de kettingzaag altd veiligheids- handschoenen en gebruik en- kel de originele onderdelen. Trek de stekker uit als u aan de machine zelf wil werken. Er bestaat gevaar voor ver- wondingen! Vóór u de elektrische kettingzaag in gebru- ik neemt, moet u: - eventueel het zwaard, de zaagketting en de kettingafdekking monteren, - de zaagketting spannen, - kettingolie bijvullen, - de werking van de kettingrem en het automatische oliesysteem controleren.9 3 B EN L beetje olie in de tank gebleven is, welke tdens het transport de behuizing licht met olie bevuild. Maak de behuizing met een vod schoon. Vooraleer u de ketting vervangt, moet de gleuf van de geleidingsrail worden schoon- gemaakt omdat b aanwezige vuilafzettin- gen de ketting uit de rail kan springen. Het vuil kan ook de kettingolie opzuigen. Het gevolg zou zn dat de kettingolie niet of slechts in geringe mate aan de onderkant van de rail komt en de smering dus gere- duceerd wordt. Zwaard monteren

1. Plaats de zaag op een vlakke

2. Draai de bevestigingsschroef

(14) tegen de wzers van de klok ( ) in, om de kettingwielkap (15) te verwderen.

3. Om het zwaard te monteren,

zet u het zwaard (4) op de railpinnen (23), zodat de spanplaat naar buiten wst (24). Ketting aanspannen Het regelmatig aanspannen van de ketting dient voor de veiligheid van de gebruiker en vermindert of verhindert sltage en kettingschade. We raden de gebruiker aan voor het aanvatten van het werk en met intervallen van ca. 10 minuten de kettingspanning te controleren en indien nodig te corrigeren. Tdens werken met de zaag wordt de ketting warm en zet daardoor een beetje uit. Met dit “langer worden” moet in het bzonder b nieuwe kettingen rekening worden gehouden. Zaagketting monteren

1. Schakel de zaag uit en trek de

stekker uit het stopcontact (

2. Leg de ketting (5) zo uit, dat

de tanden met de klok mee wzen.

3. Leg de zaagketting (5) in

de zwaardsleuf. Houd het zwaard (4) voor de montage in een hoek van ca. 45 graden naar boven gezwenkt om de zaagketting gemakkelker van het kettingrondsel (25) te kunnen brengen. Het is normaal als de zaagketting doorhangt. Het is normaal als de ketting enigszins doorhangt.

4. Span de ketting op door de span-

plaat (24) met de wzers van de klok mee te draaien.

5. Plaats de kettingwielkap (15).

Plaats eerst de nok (26) op de afdekking in de daarvoor bedoelde inkeping op het apparaat worden geplaatst. Trek de bevestigingsschroef (14) slechts licht aan, omdat de ketting nog moet worden opgespannen. Opgepast! De zaag kan olie verlie- zen Let u alstublieft erop dat de zaag na ge- bruik kan naoliën of leeglopen, vooral als ze zdelings of op kop wordt gelegerd. Dit is normaal en wordt door de noodzake- lke verluchtingsopeningen in de bovenste tankrand veroorzaakt en is geen reden tot klacht. Aangezien elke zag in de productie gekontrolleerd en met olie getest wordt, kan het zn dat ondanks lediging een klein9 4 N L B E De ketting niet aanspannen of vervan- gen als deze nog heet is, omdat ze na het afkoelen opnieuw een beetje inkrimpt. B niet-naleving kan dit leiden tot schade aan de geleidingsrail of de motor, omdat de ketting dan te strak rond het zwaard ligt. Kettingspanning en -smering beïnvloeden aanzienlk de levensduur van de ketting. De ketting is juist aangespand als ze aan de onderkant van het zwaard niet door- hangt en men met de hand de ketting er volledig kan omheen trekken. B het trek- ken aan de zaagketting met een trekkracht van 9 N (ca. 1 kg) mag de afstand tussen de zaagketting en de geleidingsrail niet meer dan 2mm bedragen. 10 min

2. Draai de bevestigingsschroef (14)

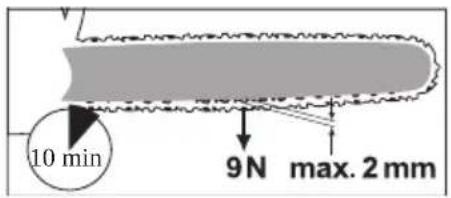

3. Om de ketting op te spannen, moet

u de opspanring (13) met de w- zers van de klok mee draaien. Om de ketting minder op te span- nen, draait u de kettiingopspan- ring tegen de wzers van de klok in.

4. Draai de bevestigingsschroef (14)

Een nieuwe zaagketting moet u na minimaal 5 zaagsneden nogmaals opspannen. Kettingsmering Zwaard en ketting mogen nooit zonder olie vallen. Gebruikt u de elektrische kettingzaag met te weinig olie, worden de prestaties van de zaag minder en wordt de levensduur korter, aangezien de ketting sneller stomp wordt. B te weinig olie is er rookontwikkeling of een verkleuring van het zwaard zichtbaar. Zodra de motor versnelt, vloeit ook de olie sneller naar het zwaard (4) toe. Kettingolie bvullen:

21) en vul bij bereiken van

22) van de oliepeilindicatie olie bij. De olietank bevat ca. 190 ml olie.

• Maakt u gebruik van Bio-olie. Deze olie omvat ter reductie van wrving en sltage bvoegingen en schaadt het pompsysteem niet. U kunt deze olie via ons servicecenter bestellen.

• Als u niet beschikt over Grizzly bio-olie, kunt u het beste een kettingolie zonder hechtende additieven gebruiken.

• Maak de olietank leeg als u langere werkpauzes (6-8 weken) inlast.

1. Draai de dop van de olietank (2)

en vul de tank met kettingolie.

2. veeg eventueel gemorste olie

weg en sluit de dop weer. Schakel altijd het apparaat uit en laat de motor afkoelen voordat u kettingolie ingiet. Doordat er olie overloopt, ontstaat er brandgevaar.9 5 B EN L Bedienen van de kettingzaag Start de kettingzaag pas als het zwaard, de ketting en de ketting-wielbescherming juist gemonteerd zn. Let erop, dat de netspanning overeenkomt met het typelabel op de machine. Let b het starten op een stabiele houding. Wees er zeker van voor het starten dat de elektrische kettingzaag geen voorwerpen raakt. Opgelet! De zaag kan olie verliezen, zie „Montage“. Starten

1. Kontroleer voor het starten of er genoeg olie in de tank is, vul anders olie b (zie gedeelte over ingebruikname). 2. Vorm aan het einde van de verlengkabel een lus en plaats deze in de trekontlasting (17) aan de achterste greep (1). 3. Sluit de machine op de netspan-ning aan. 4. Ontgrendel de kettingrem door de remhendel (3) tegen het voor-ste handvat (8) te drukken. 5. houdt de elektrische kettingzaag goed met beide handen vast, met de rechter hand aan het achterste (1) en met de linker hand aan het voorste handvat (8). Duimen en vingers moeten de handvaten goed omsluiten. 6. Voor het starten ontgrendelt u met de rechter duim de startvergrendeling (11) en drukt dan op de aan- en uitschakelaar (10), de elektro-motor loopt nu met de hoogste snelheid. Laat de startvergrendeling los. 7. De motorzaag stopt als u de aan- en uitschakelaar (10) weer loslaat. Een continu-schakeling is niet mogelk. Kettingrem kontroleren De motor kan niet starten als de ket-tingrem vergrendeld is. Gebruik de kettingrem niet om de kettingzaag te starten of te stoppen.

1. Leg de elektrische kettingzaag op een vaste, effen ondergrond. Ze mag niet met voorwerpen in aanraking komen. 2. Sluit de machine op de netspanning aan. 3. Ontgrendel de kettingrem door de remhendel (3) tegen het voorste handvat te duwen (8) (stand O).

4. Houdt de elektrische kettingzaag goed met beide handen vast, met de rechter hand aan het achterste

1) en met de linker hand aan het voorste handvat (8). Duimen en vingers moeten de handvaten goed omsluiten. 5. Start de elektrische kettingzaag. 6. bedien b lopende motor de kettingremhendel (3) met de linker hand. Schuif hiertoe de kettingremhendel/voorste handbescherming (3) weg van de voorste greep (8) (stand I). Ketting moeten abrupt stoppt. 7. Als de kettingrem goed functioneert, laat u de aan-/uitschakelaar (10) los en haalt u de rem van de ketting. Indien de kettingrem niet goed funtioneert, mag u de elektrische kettingzaag niet9 6 N L B E gebruiken. Laat de elektri-sche kettingzaag door onze klantenservice repareren. Kettingsmering kontroleren Kontroleer voor het starten het oliepeil en de kettingsmering.• Start de kettingzaag en houdt ze boven een lichte ondergrond. De zaag mag de bodem niet aanraken.Als u oliesporen ziet, funktioneert de ket-tingzaag naar behoren. Als er geen oliespoor zichtbaar is, reinig dan eventueel de olie-doorlaat of laat de elektrische ket-tingzaag door onze klantenservice repareren.

Reinig de olietoevoer van het zwaard (27) om een optimale, automatische oliebevloeiing van de ketting tdens het zagen te garanderen. Maak hiervoor gebruik van een kwast of een doek, om resten uit de oliedoorlaat te verwderen. Zwaard vervangen

1. Schakel de zaag uit en trek de stekker uit het stopcontact (

18). 2. Plaats de zaag op een vlakke ondergrond. 3. Draai de bevestigingsschroef (14) tegen de wzers van de klok () in, en maak de kettingspanring (

13) los, om de kettingwielkap (15) te verwderen. 4. Verwder het zwaard en de ketting

5). Houd het zwaard (4) voor de demontage in een hoek van ca. 45 graden naar boven gezwenkt om de zaagketting gemakkelker van het kettingrondsel (25) te kunnen afnemen. 5. Maak de schroef (28) aan de achterzijde van de spanworm-schroef (24) los. Monteer de spanwormschroef (24) weer in omgekeerde volgorde. Let er daarbij op dat de span-wormschroefbout (29) zoals in de afbeelding te zien onder zit (zie ook “Zwaard omdraaien”, + ). 6. Om het zwaard te monteren, zet u het zwaard (4) op de railpinnen (23), zodat de spanplaat naar buiten wst (24). Zaagtechnieken Allgemeen

• U heeft een betere kontrole over de zaag als u met de onderkant van het zwaard (met trekkende ketting) en niet met de bovenkant van het zwaard (met schuivende ketting) zaagt.• De ketting mag tdens of na het doorza-gen noch de aarde noch andere voorwer-pen aanraken.• Let op dat de zaagketting nooit in de zaagsnede wordt geklemd. De boom-stam mag niet breken of scheuren. • Let ook op de veiligheidsmaatregelen i.v.m. terugslag (zie veiligheidsvoor-schriften) Als de ketting vast komt te zitten, probeer dan in geen geval de elektrische ketting-9 7 B EN L zaag met geweld uit de boom te trekken. Er bestaat verwon-dingsgevaar. Zet de motor af en gebruik een wig of een hefboomarm om de elektrische kettingzaag los te krgen.Bomen vellen Er is veel ervaring vereist om bomen te vellen. Vel enkel bomen als u zeker en veilig met de elektrische ketting-zaag kan omgaan. Gebruik de elektrische kettingzaag in ieder geval niet als u zich onzeker voelt. W raden onervaren gebruikers veiligheidshalve af om een boom-stam te vellen waarvan de diameter groter is dan de lengte van het zwaard.• Let erop dat er geen mensen of dieren in de buurt van het werkterrein zn. De veilige afstand tussen de te vellen boom en de eerstvolgende werkplaats moet 2 ½ boomlengte bedragen.• Let op de valrichting. De gebruiker moet zich in de buurt van de gevelde boom veilig kunnen bewe-gen om de boom makkelk te kunnen doorzagen en snoeien.• Vermdt dat de vallende boom in een andere boom blft hangen. Let op de natuurlke valrichting die van neiging en kromming van de boom, van de windrich-ting en het aantal tallen afhankelk is.• Sta b steile terreinen steeds boven de te vellen boom.• Kleine bomen met een diameter van 15-18 cm kunnen normaal met 1 snede afgezaagd worden.• B bomen met een grotere diameter moet er met kerfsnwerk en een val-snede gewerkt worden (zie

Vel geen boom als er een sterke of draaiende wind is of als er gevaar voor beschadi ging van eigendom bestaat of als de boom op leidingen zou kunnen vallen. Zet onmiddellk na einde van de werkzaamheden de oorbescherming af zodat u waarschuwingssignalen en geluiden kan horen.

1. Snoeien: Verwder takken die naar beneden hangen door even boven de tak te beginnen. Snoei nooit hoger dan op schouderhoogte.

2. Vluchttraject: Verwder het kreupelhout rondom de boom, zodat u zich eenvoudig kunt terugtrekken. Het vluchttraject (1) dient in ongeveer 45° te staan op de geplande valrichting (2).

3. Kerven zagen Maak een valkerf in de richting waarin de boom moet vallen. Begin met de onderste, horizontale snede. De zaagdiepte moet ongeveer 1/3 van de stamdiameter bedragen. Maak nu een schuine zaagsnede met een snhoek van ongeveer 45°, van bovenaf, die precies op de onderste zaagsnede uitkomt. Ga nooit voor een boom staan die ingekerfd is.

4. Valsnede (B) Maak de valsnede aan de andere zde van de stam, terwl u links9 8

N L B E van de boomstam staat en met trekkende ketting zaagt. De valsne-de moet horizontaal 5 cm boven de horizontale kerfsnede verlopen. De valsnede moet zo diep zn dat de afstand tussen valsnede en kern minstens 1/10 van de stamdiameter bedraagt. Het niet doorgezaagde deel van de stam wordt als breekmaat omschreven.

5. Schuif een wig of een breekzer in de valsnede van zodra deze diep genoeg is, om vastklemmen van het zwaard te vermden.

6. als de stamdiameter groter is dan de lengte van het zwaard, maak dan 2 snedes.7. Na het zagen van de valsnede valt de boom vanzelf of met behulp van de wig of het breekzer. Trek de zaag uit de snede, schakel de motor uit, leg de elektrische kettingzaag neer en verlaat het terrein via de vluchtweg van zodra de boom begint te vallen.

SnoeienMet snoeien wordt het afzagen van takken en twgen van een gevelde boom bedoeld. Er gebeuren vaak ongelukken b het snoeien. Zaag nooit takken af als u op een boomstam staat. Let op een eventuele terugslag als tak-ken onder spanning staan.• Verwder de ztakken pas na het doorza- gen.

• Onder spanning staande takken moe-ten van onder naar boven gezaagd worden om vastklemmen van de ketting-zaag te voorkomen.• B het afzagen van dikkere takken ge-bruikt men dezelfde techniek als b het verzagen.• Werk links van de stam en zo dicht mogelk b de elektrische kettingzaag. Laat het gewicht van de zaag zoveel mogelk op de stam rusten.• Verander van plaats om takken aan de andere kant van de stam af te zagen.• Vertakte takken worden apart afgezaagd.DoorzagenDoorzagen is het zagen van de gevelde boom in kleinere, te hanteren stukken.• Let erop dat de ketting tdens het zagen niet de aarde raakt.• Zorg voor een goede, stabiele houding en stelt u zich op steile terreinen boven de stam.

1. Stam ligt op de grond Zaag de stam langs boven volledig door en let erop, op het einde de bodem niet te raken. Indien de stam kan worden gedraaid, zaagt u hem voor 2/3 door. Vervolgens draait u de stam om en zaagt u de rest van boven naar beneden door.

2. Stam is aan 1 kant gestut Zaag de stam eerst van beneden naar boven (met de bovenkant van het zwaard) voor 1/3 door, om te voorkomen dat stam scheurt. Zaag vervolgens de boom van boven naar beneden (met de onderkant van het zwaard) naar de eerste zaagsnede toe, om te voorkomen dat de ketting wordt vastgeklemd.9 9 B EN L

3. Stam is aan beide kanten gestut Zaag de stam eerst van boven naar beneden (met de onderkant van het zwaard) voor 1/3 door. Zaag de stam vervolgens van onder naar boven (met de bovenkant van het zwaard) door, tot de onderste zaagsnede is bereikt.

4. Zagen op een zaagbok Houd de elektrische kettingzaag met beide handen stevig vast en beweeg de kettingzaag tdens het zagen van het lichaam af. Als de stam is doorgezaagd, brengt u de zaag rechts langs uw lichaam (1). Houd uw linkerarm zo recht mogelk (2). Let op de vallende stam. Ga zo staan, dat de vallende stam geen gevaar oplevert. Let op uw voeten. De vallende stam kan op uw voeten vallen. Denk ook om uw evenwicht (3). Onderhoud en reiniging Voer onderhouds- en reini-gingswerkzaamheden hoofd-zakelk b uitgeschakelde motor en uitgetrokken stek-ker uit. Verwondinggevaar! Laat onderhoudswerkzaam-heden die niet in deze hand-leiding worden genoemd door onze werkplaats uitvoe-ren. Gebruik enkel originele vervangstukken. Laat de machine eerst afkoelen voor-aleer u de machine gaat rei-nigen of herstellen. Gevaar voor verbranding! Reiniging

• Reinig de machine grondig na elk gebruik. Daardoor verlengt u de le-vensduur van de machine en vermdt u ongelukken.• Houdt de handvaten benzine-, olie- en vetvr. Maak de handvaten indien nodig met een vochtige, in zeep gewas-sen vod schoon. Gebruik geen oplos-middel of benzine voor het reinigen!• Reinig na elk gebruik de ketting. Ge-bruik hiervoor een penseel of handve-ger. Gebruik geen vloeistoffen voor het reinigen van de ketting. Na reiniging de ketting licht met olie instrken.• Verwder voor het schoonmaken ook de kettingwielafdekking (15), om ook op die plaats te kunnen schoonmaken.• Reinig het zwaard (4)• Reinig de verluchtingsgaten en de op-pervlakken van de machine met een penseel, handveger of droge vod. Gebruik geen vloeistoffen voor het reini- gen.
• Reinig de olietoevoer van het zwaard (27) om een optimale, automatische oliebevloeiing van de ketting tdens het zagen te garanderen. Maak hiervoor gebruik van een kwast of een doek, om resten uit de oliedoorlaat te verwde- ren. Onderhoudsintervallen Voer de in onderstaande tabel opgesomde onderhoudswerkzaamheden regelmatig uit. Door regelmatig onderhoud van uw zaag wordt haar levensduur verlengd. Bovendien kan u dan optimaal zagen en worden ongelukken vermeden.1 0 0 N L B E Tabel onderhoudsintervallen Machine-onderdeel Uit te voeren Voor elk gebruik Na 10 uur gebruik Na elk gebruik Onderdelen van de kettingrem Controleren, indien nodig vervangen

Ketting (5) Controleren, oliën, indien nodig slpen of vervangen

Ketting (5) Reinigen en oliën

Zwaard (4) Controleren, reinigen, oliën

Zwaard (4) Zwaard omdraaien

Kettingen oliën Reinig en olie de ketting regelma- tig. Daardoor houdt u de ketting scherp en levert de machine top- prestaties. B schade veroorzaakt door ontoereikend onderhoud van de elektrische kettingzaag vervalt de garantie. Trek de stekker uit en gebruik snvaste handschoenen als u aan de ketting of aan het zwaard werkt.

• Olie de ketting na reiniging, na 10 uur gebruik of minstens 1 maal per week naar gelang wat eerst voorkomt.

• Voor het oliën moet het zwaard, voor- namelk de tanden van het geleispoor, grondig gereinigd worden. Gebruik hiervoor een handveger of een droge vod.

• De delen van de ketting kan u het best met behulp van een oliespuit met punt oliën (in de vakhandel te verkrgen). Breng druppelsgews olie aan op de punten van de tanden en de schakels van de ketting. Ketting slpen Een fout geslepen ketting verhoogt het risico op terug- slag! Gebruik snvaste handschoe- nen als u aan de ketting of het zwaard werkt. Een scherpe ketting garandeert optimale prestaties. Ze gaat moei- teloos door het hout en laat grote, lange houtspanen achter. Als u het zwaard door het hout moet duwen en de houtspanen zeer klein zn, betekent dat dat de ketting stomp is. Als de ketting zeer stomp is, heeft men überhaupt geen spanen, alleen houtstof.1 0 1 B EN L

• De zagende delen van de ketting zn de sn-onderdelen die uit een zaagtand en een dieptebegrenzer bestaan. Het hoogteverschil tussen deze twee be- paalt de slpdiepte.

• B het slpen van de zaagtanden moe- ten volgende waarden in acht genomen worden:

- slphoek (30°) - borsthoek (85 °) - slpdiepte (0,65 mm) - diameter van de ronde veil (4,0mm) Afwkingen van de aange- geven maten van de slp- geometrie kunnen de neiging van de machine tot terugslag verhogen. Vergroot het ge- vaar op ongevallen. Voor het slpen van de ketting zn spe- ciale werktuigen noodzakelk, waarvan de messen de juiste hoek hebben en in de juiste diepte geslepen zn. Onervaren gebruikers van kettingzagen raden w aan de ketting door een vakman of in een werkplaats te laten slepen. Als u toch zelf de ketting wil slepen, koop dan het nood- zakelke gereedschap in de vakhandel.

1. Schakel de zaag uit en trek de

stekker uit het stopcontact:

2. Verwder de ketting (zie

hoofdstuk ‚Bedienen van de kettingzaag‘). Om te zorgen dat de tanden goed kunnen worden geslepen, dient de ketting strak rond het zwaard te zitten.

3. voor het slpen is een ronde vl

met een diameter van 4,0 mm vereist. Andere diameters beschadi- gen de ketting en verhogen het gevaar op ongevallen b het werken met de zaag.

4. slp enkel van binnen naar

buiten. Leidt de veil van de binnenkant van de zaagtand naar buiten. Houdt de veil omhoog als u ze terugtrekt.

5. slp eerst de tanden aan een

kant. Draai de zaag om en slp de tanden aan de andere kant.

6. de ketting is versleten en moet

door een nieuwe vervangen worden als er slechts nog ca. 4 mm van de zaagtand over is.

7. na het slpen, moeten alle

sndelen even lang en breed zn.

8. na 3 keer slpen, moet telkens

de slpdiepte (dieptebegrenzing) gekontroleerd worden en de hoogte met behulp van een platte vl aangepast worden. De dieptebegrenzing moet ca. 0,65mm tegenover de zaagtand naar achter geplaatst worden. Rond daarna de dieptebegrenzing een beetje naar voor af. Spanning instellen Het instellen van de kettingspanning is in het gedeelte over Montage, kettingzaag spannen, beschreven. Nieuwe ketting laten inlopen B een nieuwe ketting vermindert de span- kracht na enige td. Daarom moet u na de eerste 5 snedes, daarna in grotere afstan- den, de ketting opnieuw aanspannen.1 0 2 N L B E Bevestig nooit een ketting op een afgesleten aandrfwiel of een beschadigd zwaard. Zwaard onderhouden Gebruik snvaste handschoe- nen als u aan de ketting of het zwaard werkt.

1. Schakel de zaag uit en trek de stekker

de ketting (5) en het zwaard (4) af.

3. Kontroleer het zwaard op sltage.

Verwder beschadigingen op het ge- leispoor met een platte vl.

4. Reinig de olietoevoer van het zwaard

27) om een optimale, automatische

oliebevloeiing van de ketting tdens het zagen te garanderen.

5. Monteer zwaard (4), ketting (5) en ket-

tingwielbescherming (15) en span de ketting aan. Bi optimale oliedoorvoer en juist ingestelde olietoevoerknop sproeit de ketting enkele seconden automa- tisch een beetje olie nadat de zaag wordt gestart Zwaard omdraaien Gebruik snvaste handschoe- nen als u aan de ketting of het zwaard werkt. Het zwaard (4) moet na alle 10 minuten gebruik omgedraaid worden, om een ge- lkmatige sltage te garanderen.

1. Schakel de zaag uit en trek de

(15), de ketting (5) en het zwaard (4) af.

3. Zet de voorkant zwaard (4) en

draaien op de rug. Los van de xatie schroef (28) en verwder de klemmen schroef (24).

4. De klemmen schroef (24) met de

vaststelling schroef (28) uit de andere kant toevoegen aan het zwaard (4). Dit, zorg ervoor dat de klemmen schroef bouten (29) is naar beneden. De ronde neus (24a) het tandwiel schroef klemmen moet wzen in de richting.

5. Monteer zwaard (4), ketting (5)

en kettingwielbescherming (15) en span de ketting aan. Looprichting van de zaagketting Oriënteert u zich bij de uitlijning van de zaagketting (5) aan het pictogram onder de kettingwielafdekking (15), wanneer het zwaard gedraaid wordt. De op het zwaard afgebeelde looprichting klopt dan niet meer. Opslag

• Reinig het apparaat alvorens het weg te bergen.

• Maak de olietank leeg als u langere werkpauzes inlast. Verwijder de oude olie op een milieuvriendelijke wijze (zie “Afvoer van afval/Milieubescher- ming”).

• Breng de zwaardbeschermer aan.

• Bewaar het apparaat op een droge, stofvrije plek en buiten bereik van kin- deren.1 0 3 B EN L Berging en milieu Giet afgwerkte olie niet in de riool of af- voer. Ontdoet u zich op een milieuvriende- lke manier van uw afgewerkte olie, geef de oli aan een afvalinzamelpunt af. Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage- punt. Machines horen niet thuis in het huisafval. Gemarkeerde producten mogen niet met het normale huisvuil worden afgevoerd, maar moeten bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten worden ingeleverd. Recycling helpt bij de reductie van het verbruik van grondstoffen en de ontlasting van het milieu. Informatie over afvalverwer- king en de locatie van de dichtstbijzijnde milieustraat vindt u bijv. op de website van uw gemeente of in de Gouden Gids. Leeg de olietank zorgvuldig en geef uw elektrische kettingzaag ter recycling af. De kunststoffen en metalen onderdelen kunnen volgens soort gescheiden worden en zn zo voor recyclage geschikt. Voor vragen hieromtrent kunt u terecht b ons servicecenter. Reserveonderdelen/ Accessoires Reserveonderdelen en accessoires verkrgt u op www.grizzly-service.eu Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“ pagina 106). Hou de onderstaande bestelnummers klaar. Olietankdop ........................................................................................... 75118246 Oregon Kettingzaag 91P057X ................................................................. 30091571 Oregon Kettingzaag 91VXL ...................................................................... 30091598 16“ Oregon Zwaard ............................................................................... 30100420 Bio-kettingolie 1 l .................................................................................... 30230001 Bio-kettingolie 5 l ................................................................................... 30230002 De Oregon reservezaagketting mag uitsluitend in combinatie met het bijhorende Oregon-zwaard en de daarvoor toegestane elek- trische kettingzaag gebruikt worden. Er bestaat gevaar voor ver- wondingen.1 0 4 N L B E Foutmeldingen Probleem Mogelke oorzaak Oplossing Machine start Kettingrem vergrendeld Kettingrem controleren, evt. ket- tingrem loszetten Geen stroom Zekering springt Stopcontact, kabel, leiding, stekker kontroleren, indien no- dig reparatie door vakman. Zekering kontroleren, zie aan- wzing Aan- en uitschakelaar (10) is defekt Reparatie door klantendienst Koolborstel is versleten Reparatie door klantendienst Motor is defekt Reparatie door klantendienst Ketting loopt niet Kettingrem geblokkeerd ketting (5) Kettingrem kontroleren, eventu- eel rem ontgrendelen Slechte snprestatie Ketting (5) fout gemonteerd Ketting juist monteren Ketting (5) stomp Zaagtanden scherpen of nieu- we ketting spannen Ontoereikende spanning Spanning kontroleren Zaag loopt moeizaam, ketting springt los Onvoldoende spanning Spanning kontroleren Ketting wordt heet, rookontwikkeling b zagen, verkleuring van het zwaard Te wenig olie Oliepeil kontroleren en ev. olie bvullen, Olie-automatisme kontroleren en ev. olietoevoer reinigen of reparatie door klantendienst Oliefnafstellinig (olietoevoer- knop) controleren1 0 5 B EN L Garantie Geachte cliënte, geachte klant, U krgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelke rechten. Deze wettelke rechten worden door onze hierna beschreven ga- rantie niet beperkt. Garantievoorwaarden De garantietermn begint met de datum van aankoop. Gelieve de originele kassa- bon goed te bewaren. Dit document wordt als bews van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit pro- duct, een materiaal- of fabricagefout voor- doet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termn van drie jaar het defecte apparaat en het bews van aankoop (kassabon) voorgelegd en dat schriftelk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft. Als het defect door onze garantie gedekt is, krgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisse- ling van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelijke kwaliteitsgarantie De garantieperiode wordt door de ga- rantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al b de aankoop bestaande beschadigingen en gebreken moeten onmiddellk na het uitpakken ge- meld worden. Na het verstrken van de garantieperiode tot stand komende repara- ties worden tegen verplichte betaling van de kosten uitgevoerd. Omvang van de garantie Het apparaat werd volgens strikte kwali- teitsrichtlnen zorgvuldig geproduceerd en vóór aevering nauwgezet getest. De garantievergoeding geldt voor materi- aal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale sltage blootgesteld zn en daarom als aan sltage onderhevi- ge onderdelen beschouwd kunnen worden (b.v. ketting) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars). Deze garantie valt weg wanneer het pro- duct beschadigd, niet oordeelkundig ge- bruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwzing vermelde aanwzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en hande- lingen, die in de gebruiksaanwzing afge- raden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelk vermeden te worden. Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik be- stemd. B een verkeerde of onoordeelkun- dige behandeling, toepassing van geweld en b ingrepen, die niet door het door ons geautoriseerde serviceliaal doorgevoerd werden, valt de garantie weg. Afhandeling ingeval van garantie Gelieve aan de volgende aanwzingen gevolg te geven om een snelle behande- ling van uw verzoek te garanderen:

• Gelieve voor alle aanvragen de kas- sabon en het artikelnummer (IAN 280275) als bews van de aankoop klaar te houden.1 0 6 N L B E

• Gelieve het artikelnummer uit het type- plaatje.

• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eer- ste instantie de hierna vernoemde ser- viceafdeling telefonisch of per e-mail. U krgt dan bkomende informatie over de afhandeling van uw klacht.
