NÁVOD K OBSLUZE FKS 2200 F3 FLORABEST

Překlad originálního provozního návodu

• Een als defect geregistreerd product kunt u, na overleg met onze klanten- service, mits toevoeging van het bews van aankoop (kassabon) en de vermel- ding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen b de acceptatie en extra kosten te vermden, maakt u onvoorwaardelk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswze plaatsvindt. Gelieve het apparaat met inbegrip van alle b de aankoop b- geleverde accessoires in te zenden en voor een voldoende veilige transportver- pakking te zorgen. Reparatieservice U kunt reparaties, die niet onder de ga- rantie vallen, tegen berekening door ons serviceliaal laten doorvoeren. Z maakt graag voor u een kostenraming op. W kunnen uitsluitend apparaten behande- len, die voldoende verpakt en gefrankeerd ingezonden werden. Opgelet: Gelieve uw apparaat gereinigd en met een aanwzing op het defect naar ons serviceliaal te zenden. Ongefrankeerd – als volumegoed, per expresse of via een andere speciale ver- zendingswze – ingezonden apparaten worden niet geaccepteerd. De afvalverwerking van uw defecte inge- zonden apparaten voeren w gratis door. Service-Center N L Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: grizzly@lidl.nl IAN 280275 B E Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: grizzly@lidl.be IAN 280275 Importeur Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde service- center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Duitsland www.grizzly-service.eu1 0 7 C Z Obsah Úvod........................................107 Účel použití ..............................108 Obecný popis ...........................108 Objem dodávky ..........................108 Přehled ......................................108 Popis funkce ...............................109 Technická data .........................109 Bezpečnostní pokyny ...............109 Bezpečnostní pokyny / ...............110 symboly na pile ..........................110 Symboly v návodu ......................111 Všeobecné bezpečnostní pokyny ..111 Všeobecné bezpečnostní pokyny pro elektrická zařízení .......................111 Preventivní opatření proti ..............115 zpětnému nárazu ........................115 Další bezpečnostní pokyny ...........116 Bezpečnostní funkce ....................116 Montáž ....................................117 Namontovat pilový řetěz ..............117 Namontovat čepel .......................117 Napnutí řetězu ...........................118 Mazání řetězu ............................118 Obsluha řetězové pily ..............119 Zapnutí pily ................................119 Kontrola řetězové brzdy ...............119 Kontrola olejové automatiky .........120 Vyměnit čepel .............................120 Techniky řezání ........................120 Všeobecně .................................120 Kácení stromů .............................121 Odřezávání větví ........................122 Odřezávání na délku...................122 Údržba a čištění .......................123 Čištění .......................................123 Intervaly údržby ..........................123 Tabulka intervalů údržby ..............124 Olejování řetězu .........................124 Ostření řetězu pily .......................124 Nastavení napnutí řetězu .............125 Záběh nového řetězu pily .............126 Překlad originálního prohlášení o shodě CE ...............................189 Rozvinuté náčrtky ....................192 Úvod Blahopřejeme vám ke koupi vašeho nové- ho přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkč- nost přístroje. Nelze vyloučit, že v jednotli- vých případech bude na přístroji, v přístroji nebo v hadicových rozvodech zbytek vody nebo maziv. Nejedná se o vadu nebo zá- vadu a není to důvodem k obavám. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití. Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady. Údržba vodicí lišty ......................126 Zapnutí lišty................................126 Skladování ..............................126 Náhradní díly .........................127 Odklízení a ochrana okolí ........127 Záruka ....................................128 Opravna ..................................129 Dovozce ...................................129 Hledání závad .........................1301 0 8 C Z Účel použití Elektrická řetězová pila je zkonstruována pouze pro řezání dřeva. Pro všechny ostatní druhy použití (např. řezání zdiva, plastů nebo potravin) není pila vhodná. Pila je určena pouze pro domácí práce. Není kon-struována pro profesionální trvalé nasazení.Přístroj je určen pro používání dospělými. Mladiství pod 16 let nesmějí přístroj používat. Výrobce neručí za škody, které vznikly nesprávným použitím nebo chybnou obsluhou. Tento přístroj není určený pro komerční využití.Při komerčním použití záruka zanikne.Tato elektrická řetězová pila může být použí-vána jen jednou osobou a jen k řezání dřeva. Řetězovou pilu musíte držet pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. Před použitím řetězové pily si musí uživatel přečíst všechny pokyny a upozornění uvedená v návodu k použití a porozumět jim. Uživatel musí nosit přiměřenou osobní ochrannou vý-stroj (PSA). Řetězovou pilou můžete řezat jen dřevo. Nesmí být obráběny materiály, jako např. plast, kámen, kov nebo dřevo, které ob-sahují cizí tělesa (příkl. hřebíky nebo šrouby)! Obecný popis Obrázky týkající se ovládání a údržby najdete na rozkládací stránce.Objem dodávkyPřístroj vybaltej a zkontrolujte, je-li komplet-ní. Obalový materiál řádně zlikvidujte.- Řetězová pila- Vodicí lišta (vodicí kolejnice) (již namontovaný)- Pilový řetěz (již namontovaný)- Ochranná pochva čepele- Olejová láhev 180 ml bio-olej- Návod k obsluzePřehled

1 Zadní držadlo 2 Zátka olejové nádrže 3 Páka řetězové brzdy/přední chránič rukou 4 Vodicí lišta 5 Pilový řetěz 6 Hvězdicové vodítko řetězu 7 Ozubená opěrka 8 Přední držadlo 9 Elektromotor 10 Vypínač 11 Pojistka vypínače 12 Zachycovací čep řetězu 13 Napínací prstenec řetězu 14 Upevňovací šroub krytu řetězového kola 15 Kryt řetězového kola 16 Zadní chránič ruky 17 Držák kabelu 18 Přívodní kabel 20 Láhev oleje

21 Ukazatel stavu naplnění oleje 22 Značka minimálního stavu naplnění „MIN“ ukazatele stavu naplnění oleje

23 Železniční šroub 24 Upínací šroub

27 Průjezd ropy 28 Vijak za pritrjevanje 29 Upínací šroub bolt1 0 9 C Z Popis funkce Řetězová pila má jako pohon elektromo- tor. Oběžný pilový řetěz je veden podél čepele (vodicí kolejnice). Přístroj je vyba- ven systémem pro rychlé upnutí řetězu a rychlobrzdou řetězu. Olejová automatika zajišťuje plynulé mazání řetězu. Tato řetězová pila je k ochraně uživatele vy- bavena různými ochrannými zařízeními. Funkci obslužných částí najdete v následu- jících popisech. Technická data Elektrická řetězová pila ..........FKS 2200 F3 Jmenovité vstupní napětí U................... 230-240 V~, 50 Hz Příkon P ....................................2200 W Ochranná třídax ...............................

Druh ochrany...................................IP20 Rychlost řetězu v

......................15,3 m/s Hmotnost (bez vodící kolejnice a řetězu) ........4,4 kg Hmotnost (s vodicí kolejnicí a řetězem) ..........5,3 kg Objem nádrže .......................cca 190 ml řetěz ............................Oregon 91P057X .. pochromovaný řezací zub, bez zpětného Nárazu lišta .... Oregon 16“ Double-Guard ......................... 160SDEA041 - 112364 Rozteč řetězu ............................... 10 mm Tloušťka řetězu ........................... 1,3 mm Počet zubů řetězového kola ................... 7 Délka pilového listu .................... 460 mm Délka řezu ................................ 395 mm Hladina akustického tlaku (L

=3 dB úroveň akustického výkonu (L

= 2,58 dB Zaručená úroveň akustického výkonu .................................. 110 dB (A) Vibrace (a

Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jed- noho elektrického nářadí s jiným. Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce. Výstraha: Hodnota emisí vibrací se může během skutečného používání elek- trického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá. Existuje nutnost stanovit bezpečnostní opatření pro ochranu obsluhy, spočívající v odhadnutí přerušení funkce za podmínek skutečného používání (přitom je třeba zohlednit všechny podíly provozního cyklu, například doby, v nichž je elektrické nářadí vypnuté, a doby, v nichž je sice zapnuté, ale běží bez zatížení). Technické a optické změny mohou být během dalšího vývoje změněny bez oznámení předem. Všechny rozměry, pokyny a údaje této příručky jsou proto bez záruky. Právní nároky, které mohou být vzneseny na základě této příručky, nemohou být uplatněny. Bezpečnostní pokyny Tento odstavec pojednává o základních bezpečnostních předpisech při práci s elektrickou řetězovou pilou. Elektrická řetězová pila je nebez-pečný nástroj, který při špatném používání může způsobit vážné nebo dokonce smrtelné zranění. Mějte proto stále na zřeteli násle-dující bezpečnostní pokyny. V případě jakýchkoli po- chybností se poraďte s odborníkem.1 1 0 C Z Bezpečnostní pokyny / symboly na pile Před započetím práce se dobře sez- namte se všemi ovládacími prvky. Cvičte zacházení s pilou a nechte si vysvětlit funkci, účinek a techniku řezání odborníkem. Řetěz se netočí, pokud je řetězová brzda aktivována. Uvolněte brzdu řetězu posunutím páčky brzdy proti přední rukojeti. Čtěte ke stroji příslušející návod k obsluze a říďte se dle něho! Používejte ochranu zraku a sluchu! Noste zásadně ochrannou helmu! Noste rukavice, které jsou bezpečné proti pořezání! Noste protiskluzovou bezpečnostní obuv! Používejte ochranný oděv! Řetězovou pilu oužívejte vždy oběma rukama Pozor! Zpětný ráz – při práci pa- matujte na zpětný ráz stroje. Přístroj nevystavujte vlivům deště. Sa- motný přístroj nesmí být vlhký a nesmí být provozován ve vlhkém prostředí. Pozor! Při poškození anebo přeříznutí síťového kabelu ihned vytáhněte zástrčku ze zásuvky.

Hladina akustického výkonu Piktogram na typovém štítku: Elektrické přístroje nepatří do domácího odpadu

460 mm Délka pilového listu Ochranná třídax II Piktogram pod krytem řetězu: Dbejte na směr běhu pilového řetězu. Pozor! Přečtěte si návod k obsluze. Piktogram na listu: Směr běhu pilového řetězu Piktogram na krytce olejové nádrže: Mazání pilového řetězu. Piktogram na upevňovacím šroubu krytu řetězu: OTEVŘENO ZAVŘENO Piktogram na páce brzdy řetězu: O brzda řetězu: VYPNUTO I brzda řetězu: ZAPNUTO1 1 1 C Z Symboly v návodu Označenínebezpečísúdaji kvyvarováníseškodámna zdravíavěcnýchškodám. Znaky zákazů (místo uvozovek je uveden příkaz) s údaji zamezení škod. Upozornění s informacemi k lepšímu zacházení s přístrojem. Všeobecné bezpečnostní pokyny Před prvním použitím pily se seznamte se vším co souvisí s řádným použitím této pily. Nacvičujte zacházení s pilou (zkracování kulatiny na koze na řezání dřeva) a nechte si zkušeným uživatelem anebo od- borníkem vysvětlit funkci, způsob účinku, techniky řezání a osobní ochrannou výstroj. Při kácení dřeva dodržujte ochranu proti hluku a místní předpisy. Na základě místních předpisů může být vyžadována zkouška způsobilosti. Na základě místních předpisů může být vyžadována zkouška způsobilosti. Obraťte se naObraťte se na lesní správu. lesní správu. Pozor! Při použití elektrických nástrojů je nutné v rámci ochrany proti úrazu el. proudem, zranění a požáru nutné respektovat níže uvedená základní bezpečnostní opatření: Hrozí nebezpečí úrazu. Všeobecné bezpečnostní po- kyny pro elektrická zařízení VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny a instrukce. Opomenutí při dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a in- strukce uchovejte pro budoucnost. Pojem „elektrický nástroj” používaný v bez- pečnostních pokynech se vztahuje na elek- trické nástroje napájené ze sítě (se síťovým kabelem) a na elektrické nástroje napájené akumulátorem (bez síťového kabelu). Bezpečnost pracoviště:

• Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek ane- bo neosvětlené pracovní oblasti mohou vést k nehodám.

• Nepracujte s elektrickými řetězo- vými pilami v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.

• Během používání elektrické řetězové pily udržujte děti a jiné osoby vzdáleně od sebe. Při ne- pozornosti můžete ztratit kontrolu nad nástrojem. Elektrická bezpečnost: Pozor: Takto se vyvarujete nehodám a poraněním skrz elektrický úder:

• Přípojná zástrčka elektrické řetězové pily se musí hodit do1 1 2 C Z zásuvky. Zástrčka se nesmí žád- ným způsobem změnit. Nepouží- vejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměně- né zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.

• Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.

• Nevystavujte elektrickou řetězo- vou pilu dešti anebo mokru. Vnik- nutí vody do elektrického nástroje zvyšuje riziko elektrického úderu. Je-li přípojné vedení tohoto nástroje po- škozené, musí být skrze výrobce anebo jeho servisní službu zákazníkům anebo podobně kvalikovanou osobou nahraze- né, aby se vyvarovalo ohrožením.

• Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrické řetězové pily anebo vytažení zástrčky ze zá- suvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.

• Kdy81ž pracujete s elektrick- ou řetězovou pilou pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodné- ho pro venkovní oblast, zmenšuje riziko elektrického úderu.

• Když nejde vyhnout se provo- zu elektrické řetězové pily ve vlhkém prostředí, používejte ochranný vypínač chybové- ho proudu. Používání ochranného vypínače chybového proudu snižuje riziko elektrického úderu. Používejte ochranný vypínač chybového proudu s vybavovacím proudem 30 mA anebo s menším.

• Používejte pouze schválené napájecí kabel typu H05RN-F, které jsou více než 75 metrů na délku a určených k použití ve venkovním prostoru. Dirigent průřez kabelu musí být minimálně 2,5

. Vždy plně rozviňte kabelového bubnu před použitím. Zkontrolujte napájecí kabel za škody. Bezpečnost osob: Pozor: Takto se vyvarujete nehodám a poraněním:

• Buďte pozorní, dbejte na to, co děláte a pusťte se s elektrickou řetězovou pilou rozumně do práce. Nepoužívejte elektrickou řetězovou pilu, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozor- nosti při používání elektrické řetězové pily může vést k vážným poraněním.

• Noste osobní ochrannou výbavu a vždy ochranné brýle. Nošení osobní ochranné výbavy jako jsou pro- tismyková bezpečnostní obuv, ochranné pracovní kalhoty, ochranná helma anebo ochrana sluchu snižují riziko poranění.

• Vyvarujte se nezáměrnému uve- dení do provozu. Přesvědčte se o tom, že je elektrická řetězová pila vypnuta předtím, než ji připojíte na napájení elektrickým proudem, než ji zvednete anebo nesete.1 1 3 C Z Když při nošení elektrické řetězové pily držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.

• Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrickou řetězovou pilu zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.

• Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolo- vat elektrickou řetězovou pilu.

• Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybu- jících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachyce- né pohybujícími se částmi.

• Lze-li namontovat zařízení na odsávání či zachytávání prachu, dbejte, aby takové zařízení bylo namontováno a správně používáno. Při používání zařízení na odsávání prachu se snižuje nebezpečí vznikající v důsledku prachu.Při používání zařízení na odsávání prachu se snižuje nebezpečí vznikající v důsledku prachu.

• Varování! Toto elektrické nářadí vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lékařem a výrobcem. Používání a ošetřování elektrické řetězové pily:

• Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracu- jete v udaném výkonovém rozsahu lépe a bezpečněji.

• Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá za- anebo vypnout, je nebezpečné a musí být opravené.

• Vytáhněte zástrčku ze zásuvky předtím, než provedete nastavo- vání na nástroji, než vyměníte části příslušenství anebo než nástroj odložíte. Toto preventivní bezpečnostní opatření zabrání neúmysl- nému startu elektrické řetězové pily.

• Uložte nepoužívanou elektrick- ou řetězovou pilu mimo dosahu dětí. Nepřenechávejte používání této pily osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elek- trické nástroje jsou nebezpečné, když je používají nezkušené osoby.

• Ošetřujte pečlivě tuto elektrickou řetězovou pilu. Kontrolujte, jestli pohyblivé díly bezvadně fungují a neváznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrické řetězové pily narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.

• Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně za- seknou a lépe se vedou.1 1 4 C Z

• Používejte tuto elektrickou řetězovou pilu, její příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní po- dmínky a činnost, která se má vykonávat. Používání elektrické řetězové pily pro jiné účely, než pro kte- ré je určena, může vést k nebezpečným situacím.

• Při řezání na svahu vždy stůjte nad kmenem stromu. Abyste si při „rozřezávání“ udrželi plnou kontrolu, na konci řezu snižte přítlačný tlak bez toho, že byste přestali pevně držet rukojeti řetězové pily. Dbejte, aby se řetěz pily nedotkl země. Po dokončení řezu počkejte, až se řetězová pila zastaví, dříve než ji z řezu odstraníte. Před přechodem od jednoho stromu ke druhému motor řetězové pily vypněte.

• Ze stromu odstraňte nečistotu, kameny, volnou kůru, hřebíky, svorky a dráty. Servis:

• Svoje elektrické nářadí nechte opravit pouze kvalikovaným odborným personálem a jenom pomocí originálních náhradních dílů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována.

• Pečlivě dodržujte instrukce pro údržbu, kontroly a servis, obsažené v tomto ná- vodu k obsluze. Poškozená ochranná zařízení a díly se musí odborně opravit anebo vyměnit skrze náš Service-Center, pokud v návo- du k obsluze není nic jiného udáno. Bezpečnostní pokyny pro řetězové pily:

• Při běžící pile udržujte všechny části těla vzdáleně od řetězu pily. Před startem pily se přesvědčte o tom, že se řetěz pily ničeho nedotýká. Při práci s řetězovou pilou může jediný okamžik nepozornosti vést k tomu, že se řetězem pily zachytí oblečení anebo části těla.

• Vždy držte řetězovou pilu pra- vou rukou za zadní rukojeť a levou rukou za přední rukojeť. Pevné držení řetězové pily v opačném pracovním držení, zvyšuje riziko poranění a nesmí se používat.

• Držte elektrický nástroj pouze za izolované rukojeti, protože pilový řetěz se může dostat do kontaktu se skrytým elek- trickým vedením nebo síťovým kabelem nástroje. Při kontaktu pilového řetězu s napěťovým vedením mohou být kovové součásti přístroje vystaveny napětí, a proto může dojít k úrazu elektrickým proudem.

• Noste ochranné brýle a ochranu sluchu. Další ochranná výbava pro hlavu, ruky, nohy a chodidla je předepsaná. Vhodný ochranný oděv snižuje nebezpečí poranění skrze poletující třískový materiál a skrze náhodný dotyk s řetězem pily.

• Nepracujte s řetězovou pilou na stromě. Při provozu řetězové pily na stromě existuje nebezpečí poranění.

• Dbejte vždy na pevný postoj a používejte řetězovou pilu pouze tehdy, když stojíte na pevném, bezpečném a rovném podkladu. Kluzký podklad anebo nestabilní plochy1 1 5 C Z k stání, jako například na žebříku, mo- hou vést ke ztrátě rovnováhy anebo ke ztrátě kontroly nad řetězovou pilou.

• Počítejte při řezání větve, která je vystavena pnutí s tím, že bude zpětně pružit. Když se pnutí ve vlá- knech dřeva uvolní, může napnutá větev tret obsluhující osobu a/anebo vytrhn- out řetězovou pilu z kontrolovaného stavu.

• Buďte obzvlášť opatrní při řezání podrostu a mladých stromů. Ten- to tenký materiál se může s řetězovou pilou zaplést a uhodit Vás anebo Vás vyvést z rovnováhy.

• Noste řetězovou pilu za přední rukojeť ve vypnutém stavu, s řetězem odvráceným od Vašeho těla. Při transportu anebo uklá- dání řetězové pily, vždy na ni natáhněte ochranný kryt. Pečlivé zacházení s řetězovou pilou snižuje pravděpodobnost náhodného dotyku s běžícím řetězem pily.

• Dodržujte instrukce pro ma- zání, pro napínání řetězu a pro výměnu příslušenství. Neodborně napnutý anebo namazaný řetěz buď se může přetrhnout anebo může zvětšit riziko zpětného nárazu.

• Udržujte rukojeti suché, čisté a prosté oleje a tuků. Zamaštěné, na- olejované rukojetě jsou kluzké a vedou ke ztrátě kontroly.

• Řežte pouze dřevo. Nepoužívejte řetězovou pilu pro práce, pro které není určena - příklad: nepoužívejte řetězovou pilu na řezání plastů, zdiva anebo sta- vebních materiálů, které nejsou ze dřeva. Používání řetězové pily pro práce, pro které není určena, může vést k nebezpečným situacím. Preventivní opatření proti zpětnému nárazu Pozor, zpětný náraz! Dbejte při práci na zpětný náraz stroje. Exi- stuje nebezpečí poranění. Zpětným nárazům se vyvarujete opatrností a správnou technikou řezání. obr. 1

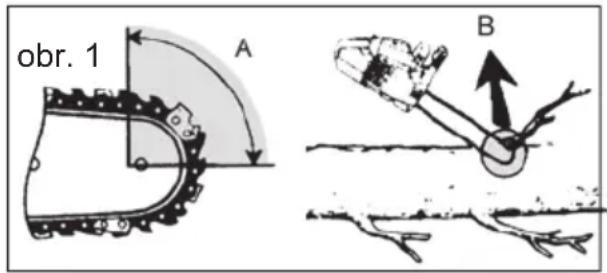

• Zpětný náraz se může vyskytnout tehdy, když se špička vodicí kolejničky dotkne nějakého předmětu anebo když se dřevo ohne a pilový řetěz se v zářezu zasekne (viz obrázek 1/ obr. B).

• Dotyk se špičkou vodicí kolejničky může v některých případech vést k neočekávané, zpátky směřované reak- ci, u které se vodicí kolejnička vyrazí nahoru, směrem k obsluhující osobě (viz obrázek 1/ obr. A).

• Zaseknutí pilového řetězu na horní hraně vodicí kolejničky může kolejničku prudce vrazit zpět do směru k obsluhu- jící osobě.

• Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a případně se těžce poraníte. Nespoléhejte se výlučně na bezpečnostná zařízení zabudovaná do řetězové pily. Jakožto uživatel řetězové pily byste měl učinit rozličná opatření, abyste mohl pra- covat bez nehod a bez poranění. Zpětný náraz je následkem nesprávného ane- bo chybného používání elektrického nářadí. Může mu být zabráněno vhodnými preventiv- ními opatřeními, jak následovně popsáno:1 1 6 C Z

• Držte pilu pevně oběma rukama, přičemž palec a prsty obepínají rukojetě řetězové pily. Uveďte Vaše tělo a ramena do takové polohy, v které můžete odolat silám zpětného nárazu. Když se učiní vhodná opatření, potom může obsluhující osoba překonat síly zpětného nárazu. Nikdy řetězovou pilu nepouštějte.

• Vyvarujte se abnormálnímu držení těla a neřežte nad výškou svých ramen. Tímto se vyvaruje nezáměrnému dotyku se špičkou kolejničky a umožní se lepší kontrola nad řetězovou pilou v neočekávaných situacích.

• Používejte vždy výrobcem předepsané náhradní kolejničky a pilové řetězy. Nesprávné náhradní kolejničky a pilové řetězy mohou vést k přetržení řetězu a/anebo ke zpětnému nárazu.

• Dodržujte instrukce výrobce ohledně ostření a údržby pilo- vého řetězu. Příliš nízké omezovače hloubky zvyšují náchylnost ke zpětnému nárazu. Další bezpečnostní pokyny

• V případě, že bude nutné vyměnit připojovací kabel, doporučujeme, aby jej vyměnil výrobce nebo příslušný zá- stupce (například autorizovaná odborná dílna, zákaznický servis atd.).

• Pokládejte přípojné vedení tak, aby bě- hem řezání nebylo zachyceno větvemi nebo podobnými věcmi.

• Připojovací vedení položte tak, aby během řezání nebylo zachyceno větvemi apod.

• Zapojte přístroj do zásuvky s prou- dovým chráničem (diferenciální prou- dová ochrana) s reakčním proudem nepřesahující 30 mA.

• Postupujte pozorně podle pokynů k údržbě, kontrole a servisu v tomto návo- du k obsluze. Poškozená ochranná zařízení a díly je nutné nechat řádně opravit nebo vyměnit v našem servisním centru, není-li v návodu k obsluze uvedeno jinak. Bezpečnostní funkce

1 Zadní držadlo s ochranou rukou (16) chrání ruce před větvemi a vystřeleným řetězem 3 Páka řetězové brzdy/ chránič rukou Bezpečnostní zařízení, které zastaví okamžitě pilový řetěz při „kopnutí“ řetězu. Páka může být ovládána i ručně, chrání levou ruku při nárazu na tuto rukojeť. Řetěz se netočí, pokud je řetězová brzda aktivována. 5 Pilový řetěz s nepatrnými zpětnými rázy pomáhá Vám se specielně vyvi- nutým bezpečnostním zařízením tlumit zpětné rázy. 7 Ozubená řezací opěrka Zvyšuje stabilitu při vertikálním řezu a odlehčuje pilu. 9 Elektromotor má z bezpečnostních důvodů dvojitou izolaci. 10 Spínač pro zapnutí a vyp- nutí s funkcí okamžitého zastavení řetězu Při uvolnění vypínače se přístroj okamžitě zastaví1 1 7 C Z 11 Pojistka vypínače Před zapnutím přístroje musí být vypínač odjištěn pojistkou. 12 Zachycovací čep řetězu snižuje nebezpečí zranění, když praskne nebo vypadne řetěz. Montáž Připrácisřetězovoupilou vždypoužívejteochranných rukavicavýhradněori- ginálníchdílů.Předjakými- kolivpráceminapilevždy vytáhnětesíťovouzástrčku. Před uvedením elektrické řetězové pily do provozu je nutné provést tyto činnosti: - případně namontovat list, pilový řetěz a kryt řetězu, - napnout pilový řetěz, - doplnit řetězový olej, - zkontrolovat řetězovou brzdu a funkci olejové automatiky. Namontovat pilový řetěz

1. Pilový řetěz (5) rozprostřete do

smyčky tak, že řezné hrany jsou ve směru hodinových ručiček.

2. Uvolněte upínací závitnici (24)

otočením směrem doleva.

3. Vložte pilový řetěz (5) do drážky

vodicí lišty. Při montáži držte vodicí lištu (4) otočenou nahoru v úhlu přibližně 45 stupňů, aby se mohl pilový řetěz (5) snadněji vést na řetězový pastorek (25). Je normální, když se pilový řetěz (5) prověsí.

4. Upněte pilový řetěz (5) tím, že

upínací závitnici (24) otočíte do- prava.

5. Nasaďte kryt řetězového kola

(15). Přitom je nutné nejdříve zasunout výstupek (26) na krytu (15) do příslušného zářezu na přístroji. Utáhněte upevňovací šroub (14) jen zlehka, protože řetěz je třeba ještě napnout. Dej si pozor! Lze mazat elektrická řetězová pila. Vezměte prosím na vědomí, že elektrická řetězová pila po použití oleje a olej může unikat, pokud je uložen na boku nebo na hlavu. To je normální proces, výsledek nezbytné ventilační otvor v horní části nádrže a žádný důvod reklamace. Každá elektrická řetězová pila je kontrolován a testovány s olejem během výroby, tro- chu si odpočinout v nádrži by mohlo být navzdory vyprazdňování, který snadno spatřen bydlení s olejem během přepravy. Vyčistěte bydlení s látkou Před výměnou řetězu je nutné očistit matici vodící lišty od nečistot, protože v případě nánosů nečistot může řetěz z vodící lišty vyskočit. Nánosy mohou také nasávat řetězový olej. V důsledku by se pak řetězový olej nedostal ke spodní části lišty (nebo jen nedostatečně) a mazání by bylo omezeno. Namontovat čepel

1. Odmontujte zajišťovací šroub

pod napínací jednotkou.

2. Upevňovacím šroubem (14)

otáčejte proti směru hodino- vých ručiček ( ), abyste sejmuli kryt řetězového kola.

3. Nasaďte lištu (4) na kolejnicový

čep (23), aby byla upínací závitni- ce (24) orientována směrem ven.1 1 8 C Z Napnutí řetězu Řetěz je nutné pravidelně napínat, a to z důvodu bezpečnosti uživatele a omezení, resp. zamezení opotřebení a poškození řetězu. Napnutí řetězu doporučujeme zkontrolovat a v případě potřeby upravit před započetím práce a poté každých asi 10 minut. Při práci s pilou se řetěz zahřívá a poněkud roztahuje. S tímto „prodlužováním“ je nutné počítat zejména u nových řetězů. Řetěz nedopínejte ani nevyměňujte, je-li je horký. Po ochlazení se totiž opět poněkud smrští. Při nerespektování tohoto pokynu může kvůli příliš napjatému řetězu dojít k poškození vodicí lišty nebo motoru. Životnost řetězu je značně ovlivněna jeho napnutím a mazáním. Řetěz je správně napnut, když se na spodní straně neprověšuje a lze jej tahem ruky volně posunovat. Při zatažení za řetěz silou 9 N (ca 1 kg) se řetěz nesmí vzdálit od lišty o více jak 2 mm. 10 min

1. Přesvědčte se, že brzda řetězu je

povolená, tzn. že páčka brzdy řetězu (3) je přitlačena na přední držadlo (8) (poloha O).

2. Povolte upevňovací šroub (14)

3. Pro napnutí pily otáčejte napínacím

prstencem řetězu (13) ve směru hodinových ručiček. K povolení napětí otáčejte napínacím prstencem řetězu (13) proti směru hodinových ručiček.

4. Upevňovací šroub (14) znovu

U nové řetězové pily musíte napnutí řetězu následně nastavit po max. 5-ti řezech. Mazání řetězu Kolejnice a řetěz nesmí nikdy zůstat bez oleje. Provozujete-li elektrickou řetězovou pilu s nedostatkem ole- je, klesá řezný výkon a životnost řetězu pily, poněvadž se řetěz rychleji otupí. Nedostatek oleje poznáte na základě vzniku kouře anebo zbarvení kolejnice. Jakmile běží motor, stéká olej na řetěz. Plnění oleje pro mazání řetězu:

Pravidelně kontrolujte ukazatel stavu hladiny oleje (

21) doplňte olej při

dosažení značky minimální hladiny „MIN“ (

oleje. Nádrž na olej má cca 190 ml oleje.

• používejte bio-olej s přídavkem látek, které snižují tření a opotřebení. Můžete si jej objednat prostřednictvím našeho Service-Center.

• Není-li k dispozici olej Grizzly bio-olej, použijte mazací olej na řetězy s nízkým obsahem ulpívajících přísad.

• Před delšími provozními přestávkami vyprázdněte olejovou nádrž (6-8 týdnů).

1. Odšroubujte víčko nádrže na

olej (2) a naplňte nádrž olejem na řetězy.1 1 9 C Z

2. Otřete uniklý olej za uzavřete

opět olejovou nádržku. Před doplňováním řetězového oleje přístroj vždy vypněte a nechejte motor vychladnout. Při přetečení oleje vzniká nebezpečí požáru. Obsluha řetězové pily Řetězovou pilu zapněte teprve tehdy, jestliže jsou vodicí lišta, řetěz a kryt řetězky správně namontovány. Zkon- trolujte, zda síťové napětí souhlasí s údaji na štítku přístroje. Ujistěte se před startem, že se pila nedotýká žádných předmětů. Pozor! Z pily může odkapávat olej! Viz kapitola „Montáž“. Zapnutí pily

1. Před startem zkontrolujte, zda se

v olejové nádržce nachází do- statek oleje a event. doplňte olej.

2. Uvolněte řetězovou brzdu,

přičemž přitla-číte páku brzdy proti přednímu držadlu.

3. Z konce prodlužovacího kabelu

vytvarujte poutko a toto zavěste do odlehčení pnutí na zadní rukojeti.

4. Připojte přístroj k síťovému napětí.

5. Držte řetězovou pilu pevně

oběma rukama, pravou rukou za zadní a levou rukou za přední držadlo. Palce a prsty musí držadla pevně obejmout.

6. Před zapnutím stlačte pravým

palcem pojistku vypínače (11) a poté stlačte vypínač (10), pila se rozeběhne nejvyšší rychlostí. Nyní můžete pojistku uvolnit.

7. Pila se vypne, když vypínač

uvolníte. Trvalé zapnutí není možné. Kontrola řetězové brzdy Řetěz se netočí, pokud je řetězová brzda aktivována.

1. Položte řetězovou pilu na pev-

nou a rovnou podložku. nesmí se dotýkat žádných předmětů.

2. Připojte přístroj k síťovému napětí.

Uvolněte řetězovou brzdu, přičemž stlačíte brzdovou páku proti přední rukojeti (8) (poloha O).

4. Držte pilu pevně oběma rukama,

pravou rukou za přední a levou rukou za zadní rukojeť. Palce a prsty musí rukojeti pevně objímat.

5. Zapněte motorovou pilu.

6. Při běžícím motoru zatlačte levou

rukou do brzdové páky. Odsuňte páčku brzdy řetězu / přední ochranu rukou (3) od předního madla (8) (poloha I). Řetěz se musí okamžitě zastavit.

7. Pokud řetězová pila správně

funguje, pusťte dvoupoloho- vý vypínač (10) a uvolněte řetězovou brzdu. Jestližeřetězovábrzdane- fungujesprávně,nesmítepilu používat.Existujenebezpečí poraněnískrzedobíhající řetězpily.Nechteelektrickou motorovouřetězovoupilu opravitnašímservisempro zákazníky.1 2 0 C Z Kontrola olejové automatiky Před započetím práce zkontrolujte stav ole-je a olejovou automatiku. • zapněte pilu a držte ji nad světlým pod-kladem. Pila se nesmí dotýkat země.Jestliže se ukáže olejová stopa, pracuje mazání řetězu správně. Jestliže se žádná olejová skvrna neobjeví, vyčistěte případně pro-pust oleje nebo nechte elektrickou řetězovou pilu opravit v našem zá-kaznickém servisu.

Vyčistěte otvory pro olej (27) ve vo-dící liště, aby bylo během provozu zajištěno bezporu-chové automa-tické mazání řetězu pily. Štětečkem nebo hadříkem otřete zbytky z olejové propusti. Vyměnit čepel

1. Vypněte přístroj a vytáhněte síťovou zástrčku ze zásuvky (

18). 2. Pilu položte na rovný povrch. 3. Upevňovacím šroubem otáčejte proti směru hodinových ručiček (), a uvolněte upínací kroužek řetězu (

13), čímž uvolníte napnutí řetězu a sejmete kryt řetězu (15). 4. Odmontujte čepel (4) a pilový řetěz (5). Při demontáži držte vodicí lištu (4) otočenou nahoru v úhlu přibližně 45 stupňů, aby se mohl pilový řetěz (5) snadněji sejmout z řetězového pastorku (25). 5. Uvolněte šroub „(28) na zadní straně upínací závitnice (24). Znovu namontujte upínací závitni-ci (24) v obráceném pořadí. Dbejte přitom na to, aby byl čep závitnice (29), viz obrázek , byl dole (viz také část „Otáčení listu“, + ). 6. Pro montáž čepel (4) usaďte na kolejnicový čep tak (23), že napínací destička (24) směřuje ven. Techniky řezání Všeobecně

• Ovládání pily je dokonalejší, když řežete spodní stranou vodicí kolejnice (tažnou větví řetězu) a nikoliv horní stranou vodicí kolejnice (tlačnou větví řetězu).• Řetěz pily se při řezání anebo po jeho ukončení nesmí dotknout ani země, ani jiného předmětu.• Dbejte na to, aby pilový řetěz nebyl během řezání v řezu svírán. Kmen stro-mu nesmí praskat nebo se odlupovat. • Dbejte rovněž na bezpečnostní opatření proti zpětnému rázu (viz Bezpečnostní pokyny). Zasekne-liseřetězpily,nepokoušejtesevytáhnoutelektrickouřetězovoupilunásílím.Vznikátímnebezpečíporanění.Vypnětemotorapoužíjtepákyaneboklínukuvolněníelektrickéřetězovépily.1 2 1 C Z Kácení stromů Kekácenístromůje zapotřebímnohozkušeností. Kácejtestromyjentehdy, umíte-libezpečnězachá- zetselektrickouřetězovou pilou.Vpřípaděnejistoty nepoužívejtevžádném případěelektrickéřetězové pily. Nezkušeným uživatelům nedoporučujeme z bezpečnostních důvodů kácet stromy lištou, která je kratší než průměr káceného kmenu.
• Dbejte na to, aby se poblíž pracovní oblasti nezdržovali lidé anebo zvířata. Bezpečnostní odstup od káceného stro- mu a vedlejšího pracoviště musí obnášet 2 1/2 délek stromu. Uživatel musí mít možnost bezpečného pohybu poblíž skáceného stromu, aby mohl strom lehce rozřezat a odřezat větve. Musí se zamezit, aby padající strom se zachytil v jiném stromě. Dbejte na přírozený směr kácení, který závisí na sklonu a zakřivení stromu, na směru větru a počtu větví.

• Na svahu stůjte nad káceným stromem.

• Malé stromy s průměrem 15- 18 cm mo- hou běžně být uříznuty jedním řezem.

• U stromů větších průměrů se musí použít zásekového a porážecího řezu (viz

Nekácejtestrom,kdyžvěje silnýaneboproměnlivý vítr,existuje-linebezpečí poškozenímajetkuanebo kdybystrommohlpadnout navedení. Ihned po skončení řezání odklopte ochranu sluchu, abyste slyšeli tóny a varovné signály.

1. Odřezávání větví:

Větve visící směrem dolů odstraňte tím, že řez nasadíte nad větví. Nikdy neodřezávejte větve výše, než ve výši ramen.

Kolem stromu odstraňte podrost, abyste si zajistili bezpečný ústup. Únikový prostor (1) by měl být za zamýšleným směrem kácení (2) posunutý asi o 45°.

3. Řezání pádového záseku

(A): Proveďte pádový zásek ve směru, ve kterém má strom padnout. Začněte s dolním, hori- zontálním řezem. Hloubka řezu má být přibližně 1/3 průměru kmene. Udělejte šikmý řez pilou v úhlu řezu přibližně 45°, ze shora, který přesně směruje na dolní řez pilou. Nikdynevstupujtepřed stromsezásekem.

4. Porážecí řez (B):

Porážecí řez proveďte z druhé strany kmene, příčemž stojíte vlevo od kmene a řežete tažnou větví řetězu pily. Řežte plným výkonem a pomalu do kmene. Porážecí řez musí probíhat vodorovně asi 5 cm nad vodo- rovnou částí zásekového řezu. Porážecí řez by měl být tak hluboký, aby vzdálenost mezi porážecím řezem a řeznou čárou zásekového řezu obnášela1 2 2 C Z nejméně 1/10 průměru kmene. Neproříznutá část kmene se označuje jako míra lomu.

5. Zasuňte do porážecího řezu klín

anebo páčidlo jakmile to hloub- ka řezu dovolí, aby se zabránilo sevření vodící kolejnice.

6. Je-li průměr kmene větší,

než délka vodicí kolejnice, proveďte dva řezy řeznou čárou zásekového řezu obnášela nejméně 1/10 průměru kmene. Neproříznutá část kmene se označuje jako míra lomu.

7. Po provedení porážecího řezu

padne strom sám od sebe, anebo za pomoci klínu anebo páčidla. Jakmilezačnestrompadat, vytáhnětepiluzřezu,vypněte motor,odložteřetězovou piluaopusťtepracoviště ústupovoucestou.

Odřezávání větví Odřezáváním větví se označuje odstraňování větví a haluzí skáceného stromu. Ke mnoha úrazům dochází při odřezávání větví. Nikdy neodřezávejte větve, když stojíte na kmeni stromu. Pozorujte oblast možného odpružení větví, jsou-li tyto pod napětím.

• Opěrné větve odstraňte až po skončení odřezávání větví.

• Pod napětím stojící větve musí být odřezávány zdola nahoru, aby se zabránilo sevření řetězové pily.

• Při odřezávání tlustších větví používejte stejnou techniku jako při krácení.

• Pracujte vlevo od kmene a dle možnosti co nejblíže u elektrické řetězové pily. Váha pily spočívá dle možnosti na kme- ni.

• Abyste odřezali větve i po druhé straně kmene, měňte svou pozici.

• Rozvidlené větve se rozřezávají jednotlivě. Odřezávání na délku Krácení je řezání poražených kmenů na malé kusy.

• Dbejte na to, aby se řetěz pily při řezání nedotkl země.

• Dbejte na pevný postoj a při řezání ve svahu stůjte nad kmenem.

1. Kmen leží na zemi:

Rozřežte kmen shora úplně a na konci řezu dejte pozor, abyste se nedotkli země. Pokud existuje možnost kmen otočit, prořízněte jej ze 2/3. Potom kmen otočte a odshora dořízněte zbytek kmene.

podepřen: Nejprve prořízněte 1/3 průměru kmene odzdola nahoru (horní stra- nou pilového listu), abyste předešli jeho tříštění. Poté na jeden řez kmen dořízněte odshora dolů (spodní stranou pilového listu), abyste předešli vzpříčení pily.

3. Kmen je podepřen na obou

koncích: Nejprve prořízněte 1/3 průměru kmene odshora dolů (spodní stranou pilového listu). Potom řezejte odzdola nahoru (horní stranou pilového listu), až se řezy setkají.1 2 3 C Z

4. Řezání na kozlíku:

Elektrickou motorovou řetězovou pilu držte pevně oběma ruka- ma a přístroj veďte během řezání před tělem. Když dojde k protnutí kmene, veďte přístroj vpravo od těla (1). Levou ruku mějte co možná nejrovněji (2). Dávejte pozor na padající strom. Postavte se tak, aby oddělený kmen nepředstavoval žádné nebezpečí. Dávejte pozor na své nohy. Oddělený kmen může pří pádu způsobit zranění. Udržujte rovnováhu (3). Údržba a čištění Provádějtezásadně údržbářskéačisticípráce svypnutýmmotorema vytaženousíťovouzástrčkou. Nebezpečízranění! Opravářskéaúdržbářské práce,kterénejsoupopsá- nyvtomtonávodu,nechte provéstprostřednictvímnaší odbornéopravny.Používejte pouzeoriginálníchnáhrad- níchdílů.Předveškerými údržbářskýmiačisticími práceminechtestrojvychlad- nout.Jenebezpečípopálenin! Čištění

• Po každém použití stroj pečlivě vyčistěte. Tím prodloužíte životnost stro- je a zamezíte nehodám.

• Nedovolte, aby rukojeti byly znečištěny benzínem, olejem anebo tukem. Případně rukojeti očistěte vlhkým, v mýdlovém louhu vypraným hadrem. K čištění nepoužívejte rozpouštědel anebo benzínu!

• Po každém použití vyčistěte řetěz pily. K tomuto účelu použijte štětec anebo smeták. K čištění řetězu nepoužívejte kapaliny. Po vyčištění řetěz lehce naole- jujte řetězovým olejem.

• Při čištění sejměte také kryt řetězového kola (15), abyste zařízení mohli vyčistit i na tomto místě.

• Vyčistěte vzduchové štěrbiny a povrchy stroje štětcem, smetákem anebo suchým hadrem. K čištění nepoužívejte žádných kapalin.

• Vyčistěte otvory pro olej ve vodící liště, aby bylo během provozu zajištěno bez- poru-chové automatické mazání řetězu pily.

• Vyčistěte propust oleje (27), aby bylo zajištěno bezvadné, automatické olejo- vání pilového řetězu během provozu. Stětečkem nebo hadříkem otřete zbytky z olejové propusti. Intervaly údržby Provádějte pravidelně údržbářské práce uvedené v následující tabulce. Pravidelnou údržbou Vaší řetězové pily se prodlouží její životnost. Navíc docílíte optimálních řezných výkonů a zamezite nehody.1 2 4 C Z Tabulka intervalů údržby Strojní součást Akce Před každým použitím Po 10 provo- zních hodinách

každém použití Komponenty brzdy řetězu Kontrolovat, v případě potřeby nahradit

Řetězové kolo Kontrolovat, v případě potřeby nahradit

Řetěz pily (5) Kontrovat, olejovat, v příp. potřeby nabrousit či nahradit

Řetěz pily (5) Vyčistit, naolejovat

Vodící kolejnice (4) Kontrolovat, vyčistit, naole- jovat

Vodící kolejnice (4) Otočit

Olejovou automatiku kontrolovat olejovou automa- tiku a příp. vyčistit výstupní kanál oleje anebo

Olejování řetězu Čistěte a olejujte řetěz pravidelně. Tím udržíte jeho ostrost a docílíte optimálního výkonu stroje. Při poruchách následkem nedostatečné údržby řetězu pily zaniká nárok na záruku. Vytáhněte síťovou zástrčku a při manipulaci s řetězem anebo vodící kolejnicí použíjte rukavic s ochranou proti pořezání!

• Naolejujte řetěz po jeho vyčištění, a to po 10ti-hodinovém provozu anebo nejméně jed-nou za týden, podle toho, co nastane dříve.

• Před naolejováním se musí vodící kolej- nice a zejména ozubení řádně vyčistit. K tomuto účelu použijte ručního smetáku a suchého hadru .• Olejujte jednotlivé články řetězu olejničkou s jehlovou špičkou (lze za- koupit v odborné prodejně). Naneste jednotlivé kapky oleje na klouby a na špičky zubů jednotlivých článků řetězu. Ostření řetězu pily Nesprávněnaostřenýřetěz pilyzvýšujenebezpečí zpětnéhorázu!Přimanipu- lacisřetězemanebovodící kolejnicípoužijterukavics ochranouprotipořezání. Ostrý řetěz zaručuje optimální řezný výkon. Dobře naostřený řetěz se bez námahy prokusuje dřevem a zanechává velké, dlouhé piliny. Řetěz pily je tupý, musíte-li řezné zařízení do dřeva tlačit a piliny jsou velmi malé. Při velmi tupém řetězu pily nevystupují již vůbec žádné pili- ny, nýbrž pouze prach.1 2 5 C Z

• Řezné části řetězu jsou nožové články, které sestávají z řezného zubu a z nosu, ohraničujícího hloubku řezu. Výškový ro- zdíl těchto dvou určuje hloubku ostření.

• Při ostření řezných zubů se musí dbát na následující hodnoty:

- ostřicí úhell (30°) - úhel čela (85°) - hloubku ostrosti (0,65 mm) - průměr kulatého pilníku (4,0 mm) Odchylkyodudaných rozměrůřezacígeometriemo- houvéstkezvýšenínáchylno- stistrojekezpět-nýmrázům. Zvýšenénebezpečíúrazu! K ostření řetězu je třeba speciálních nástrojů, které zaručují, že jsou nože nabroušeny ve správném úhlu a do správné hloubky. Pro nezkušeného uživatele řetězových pil doporučujeme, aby si řetěz pily nechal naostřit odborníkem anebo v odborné dílně. Když si troufáte provést ostření řetězu sami, obdržíte speciální nástroje v odborné prodejně.

1. Pilu vypněte a vytáhněte síťovou

2. Sejměte pilový řetěz (viz kapi-

tola „Obsluha řetězové pily“). Pro nabroušení by měl být řetěz dobře napnutý, aby bylo možné nabrousit jej správně.

3. K ostření je zapotřebí kulatý piln-

ík s průměrem 4,0 mm. Jinéprůměrypoškodířetěz amohouvéstkohroženípři práci!

4. Bruste pouze zevnitř na venek.

Veďte pilník z vnitřní strany řezného zubu směrem ven. Nadzvedněte pilník, když jej táh- nete zpět.

5. Ostřete napřed zuby na jedné

straně. Otočte pilu a ostřete zuby na druhé straně.

6. Řetěz je opotřebován a musí být

nahrazen novým řetězem pily, zbývají-li z řezného zubu pouze asi 4 mm.

7. Po nabroušení musí všechny

řezné články být stejně dlouhé a široké.

8. Po každém 3. ostření se musí

kontrolovat hloubka ostření (ohraničení hloubky), a výška se musí dopilovat za pomoci ploché- ho pilníku. Ohraničení hloubky by mělo vůčí řeznému zubu být posunuto vzad asi o 0,65 mm. Zakulaťte ohraničení hloubky poněkud zepředu po jeho posa- zení vzad. Nastavení napnutí řetězu Nastavení napnutí řetězu je popsáno v ka- pitole „Montáž – napnutí pilového řetězu“.1 2 6 C Z Záběh nového řetězu pily U nového řetězu se po nějaké době snižuje jeho napětí. Proto musíte po prvních 5ti řezech, pozdějí ve větších odstupech, řetěz dopínat. Nikdynenasazujtenovýřetěz naopotřebovanýhnacípa- storekanebonapoškozenou aneboopotřebovanouvo- dicíkolejnici.Řetězbymohl seskočitanebosepřetrhnout. Těžkáporaněnímohoubýt následkem. Údržba vodicí lišty Přimanipulacisřetězemane- bosvodicílištoupoužívejte ochrannýchrukavicsochra- nouprotipořezání.

1. Vypněte pilu a vytáhněte síťovou

2. Sejměte kryt řetězového kola, řetěz pily

3. Zkontrolujte opotřebení vodicí lišty.

Odstraňte otřepy a zarovnejte vodicí plochu plochým pilníkem.

4. Vyčistěte otvory pro olej ve vodící liště, aby

bylo během provozu zajištěno bezporu- chové automatické mazání řetězu pily.

5. Namontujte vodící kolejnici, řetěz pily a

kryt řetězového kola a napněte řetěz pily. Při optimálním stavu otvorů pro průtok oleje a správném nastavení regulačního knoíku oleje odstříkne pilový řetěz několik sekund po rozběhnutí automaticky trochu oleje. Zapnutí lišty Při manipulaci s řetězem anebo s vodicí lištou používejte ochranných rukavic s ochranou proti pořezání. Aby se umožnilo rovnoměrné opotřebení, musí se vodicí kolejnice každých 10 praco- vních hodin otočit.

1. Vypněte pilu a vytáhněte síťovou

2. Sejměte kryt řetězového kola,

řetěz pily a vodicí lištu.

3. Vložte přední meč (4) a otočte ho na

zádech. Uvolněte zajišťovací šroub (28) a odstraňte upínací šroub (24).

4. Připojte svěrací šroub (24) s

upevňovací šroub (28) z druhé strany meč (4). Toto, zkontrolu- jte, zda že svěrací šroub šrouby (29) je dole. Kolem nosu (24a) upínací šroub ozubeného musí směřovat ve směru.

5. Namontujte vodící kolejnici, řetěz

pily a kryt řetězového kola a napněte řetěz pily. Směr běhu pilového řetězu Při vyrovnání pilového řetězu (5) se orientu- jte podle obrázku pod krytem řetězu (15), když se list otáčí. Zobrazení směr běhu na listu se poté již neshoduje. Skladování

• Před uskladněním přístroj vyčistěte.

• Před delšími provozními přestávkami vyprázdněte olejovou nádrž. Starý olej zlikvidujte ekologicky (viz část „Likvi- dace / ochrana životního prostředí“ ).1 2 7 C Z

• Nasuňte ochranný kryt vodicí lišty.

• Skladujte zařízení na suchém místě chráněném před prachem a mimo do- sah dětí. Odklízení a ochrana okolí Nelijte starý olej do kanalizace anebo do odtoku vody. Odkliďte starý olej způsobem, odpovidajícím ochraně okolí – odevzdejte jej ve sběrně pro tento druh od- padu. V případě, že jednoho dne elektrick- ou řetězovou pilu již nebudete potřebovat anebo byla-li tak intenzivně používána, že ji budete muset nahradit novou, pak starý stroj rovněž odkliďte způsobem, odpovída- jícím ochraně okolí. Stroje nepatří do domácího odpadu. Označené produkty není dovoleno vyhazo- vat spolu s domácím odpadem. Je nutné je odevzdat na přijímacím místě pro recyklaci elektrických a elektronických přístrojů. Díky recyklaci se snižuje spotřeba surovin a chrání se životní prostředí. Informace k likvidaci a místě nejbližšího recyklačního sběrného dvora vám poskytne odbor úklidu města nebo je najdete ve Zlatých stránkách. Pečlivě vyprázdněte olejovou nádrž a odevzdejte elektrickou řetězovou pilu ve sběrně šrotu. Tam se použité díly z plastu a kovu patříčně roztřídí a zavedou do recyclingu. Zeptejte se k tomu v našem Service-Center. Náhradní díly Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „ Service-Center “ strana 129). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky. Zátka olejové nádrže ............................................................................ 7511 8246 Řetěz pily 91P057X ............................................................................. 3009 1571 Řetěz pily 91VXL .................................................................................. 3009 1598 Lišta ................................................................................................... 3010 0420 Bio-řetězový olej 1 l .............................................................................. 3023 0001 Bio-řetězový olej 5 l ............................................................................. 3023 0002 Náhradní pilový řetěz Oregon může být používán jen ve spojení s příslušným mečem Oregon a s přípustnou elektrickou řetězovou pi- lou. Hrozí nebezpečí poranění.1 2 8 C Z Záruka Vážení zákazníci, Na tento přístroj poskytujeme 3letou záru- ku od data zakoupení. V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou. Záruční podmínky Záruční doba začíná běžet ode dne náku- pu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument bude- te potřebovat jako doklad o koupi. Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahra- zen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvr- zenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo. Bude-li závada kryta naší zárukou, zís- káte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku. Záruční doba a zákonné nároky na odstranění vady Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opra- vené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy. Rozsah záruky Přístroj byl precizně vyroben podle přís- ných jakostních směrnic a před dodáním byl svědomitě zkontrolován. Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny nor- málnímu opotřebení, a lze je považovat za spotřební materiál (např. Pilový řetěz), nebo poškození křehkých dílů (např. spí- nače). Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvede- né v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné ma- nipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem. Postup v případě uplatňování záruky Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následu- jících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 280275).

• Číslo výrobku je uvedeno na typovém štítku.1 2 9 C Z

• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvede- né servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

• Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. 1 8 8C Z Překlad originálního prohlášení o shodě CE Potvrzujeme tímto, že konstrukce Elektrická řetězová pila konstrukční řady FKS 2200 F3 Pořadové číslo 201612000001 - 201612031904 odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: 2006/42/EC • 2000/14/EC • 2005/88/EC • 2014/30/EU • 2011/65/EU* Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor- my a ustanovení: EN 60745-1/A11:2010 • EN 60745-2-13:2009/A1:2010 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje: Úroveň akustického výkonu zaručená: 110 dB(A) měřená: 107,7 dB(A) Použitý postup konformitního ohodnocení dle dodatku V / 2000/14/EC Místo hlášení: TÜV Süd, NB 0123, Potvrzení o konstrukčním typu čís.: M6A 16 10 38356 280 Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: Volker Lappas Osoba zplnomocněná k sestavení dokumentace Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim,
