BEDIENUNGSANLEITUNG FKS 2200 F3 FLORABEST

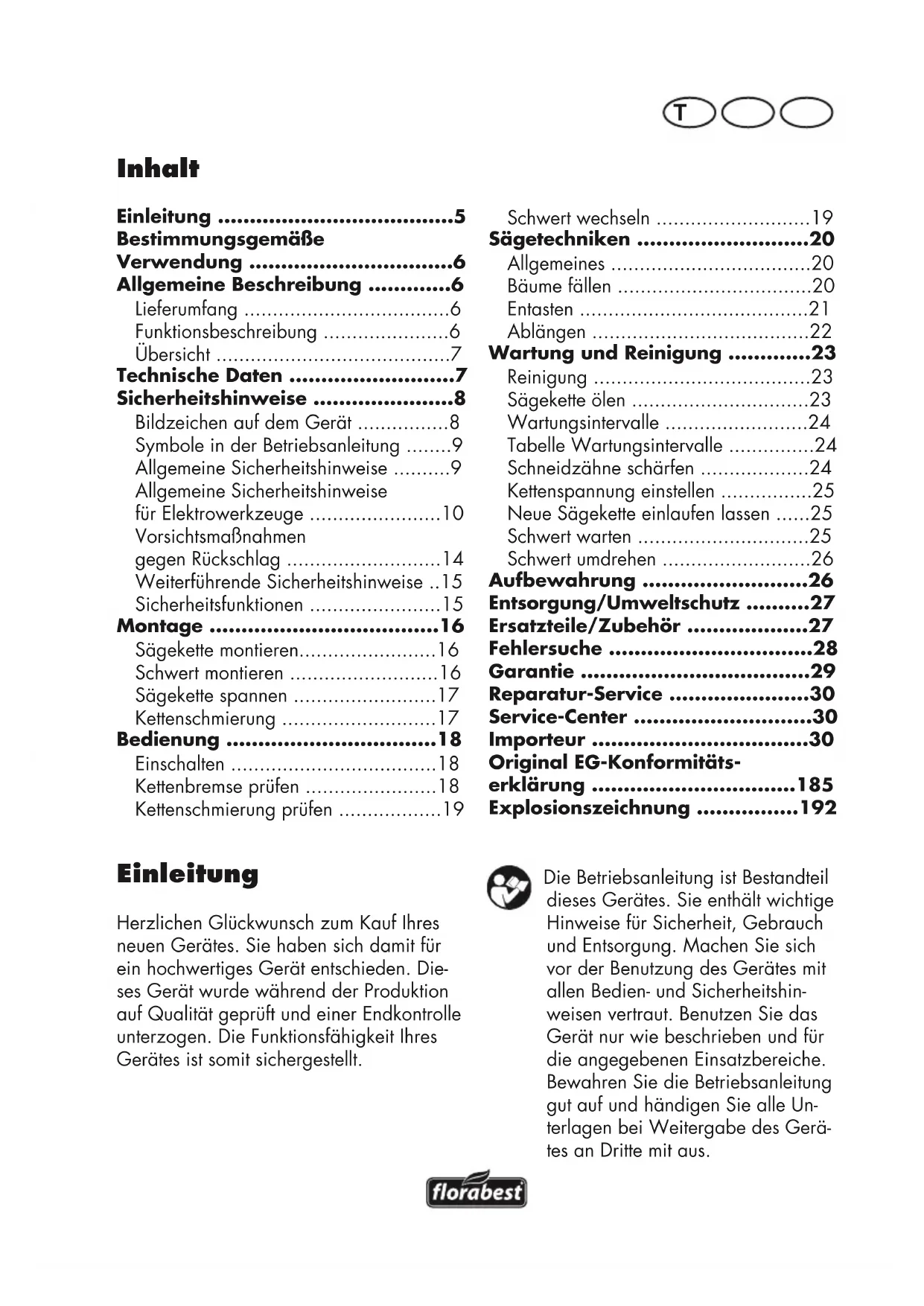

• D E A T C H Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Die- ses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Inhalt Einleitung p. 5
• Bestimmungsgemäße Verwendung p. 6
• Allgemeine Beschreibung p. 6
• Lieferumfang p. 6
• Funktionsbeschreibung p. 6
• Übersicht p. 7
• Technische Daten p. 7
• Sicherheitshinweise p. 8
• Bildzeichen auf dem Gerät p. 8
• Symbole in der Betriebsanleitung p. 9
• Allgemeine Sicherheitshinweise p. 9
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 10
• Vorsichtsmaßnahmen gegen Rückschlag p. 14
• Weiterführende Sicherheitshinweise p. 15
• Sicherheitsfunktionen p. 15
• Montage p. 16
• Sägekette montieren p. 16
• Schwert montieren p. 16
• Sägekette spannen p. 17
• Kettenschmierung p. 17
• Bedienung p. 18
• Einschalten p. 18
• Kettenbremse prüfen p. 18
• Kettenschmierung prüfen p. 19
• Schwert wechseln p. 19
• Sägetechniken p. 20
• Allgemeines p. 20
• Bäume fällen p. 20
• Entasten p. 21
• Ablängen p. 22
• Wartung und Reinigung p. 23
• Reinigung p. 23
• Sägekette ölen p. 23
• Wartungsintervalle p. 24
• Tabelle Wartungsintervalle p. 24
• Schneidzähne schärfen p. 24
• Kettenspannung einstellen p. 25
• Neue Sägekette einlaufen lassen p. 25
• Schwert warten p. 25
• Schwert umdrehen p. 26
• Aufbewahrung p. 26
• Entsorgung/Umweltschutz p. 27
• Ersatzteile/Zubehör p. 27
• Fehlersuche p. 28
• Garantie p. 29
• Reparatur-Service p. 30
• Service-Center p. 30
• Importeur p. 30
• Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshin- weisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Un- terlagen bei Weitergabe des Gerä- tes an Dritte mit aus. Original EG-Konformitäts- erklärung p. 185
• Explosionszeichnung D E A T C H Bestimmungsgemäße Verwendung Die Elektrokettensäge ist nur zum Sägen von Holz konstruiert. Für alle anderen Anwendungsarten (z.B. Schneiden von Mauerwerk, Kunststoff oder Lebensmitteln) ist das Gerät nicht vorgesehen. Die Elektrokettensäge ist für den Einsatz im Heimwerkerbereich bestimmt. Sie wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen die Elektrokettensäge nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie. Diese Elektrokettensäge ist nur durch eine Person und nur zum Sägen von Holz zu benutzen. Die Elektrokettensäge muss mit der rechten Hand am hinteren Handgriff und mit der linken Hand am vorderen Hand- griff gehalten werden. Vor Gebrauch der Elektrokettensäge muss der Benutzer alle Hinweise und Anweisungen in der Betriebs- anleitung gelesen und verstanden haben. Der Benutzer muss angemessene persönliche Schutzausrüstung (PSA) tragen. Mit der Elek- trokettensäge darf nur Holz gesägt werden. Materialien wie bspw. Kunststoff, Stein, Me- tall oder Holz, welches Fremdkörper enthält (bspw.Nägel oder Schrauben), dürfen nicht bearbeitet werden! Allgemeine Beschreibung Die Abbildung der wichtigsten Funktionsteile nden Sie auf der vorderen und hinteren Aus- klappseite. Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist: - Elektrokettensäge - Schwert (Führungsschiene) (bereits montiert) - Sägekette (bereits montiert) - Schwertschutzköcher - Ölasche mit 180 ml Bio-Sägekettenöl - Betriebsanleitung Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. Funktionsbeschreibung Die Elektrokettensäge besitzt als Antrieb ei- nen Elektromotor. Die umlaufende Sägekette wird über ein Schwert (Führungsschiene) geführt. Das Gerät ist mit einem Kettenschnellspann- system und einer Schnellstopp-Kettenbremse ausgestattet. Eine Öl-Automatik sorgt für die kontinuierliche Kettenschmierung. Zum Schutz des Anwenders ist die Elektroketten- säge mit verschiedenen Schutzeinrichtungen versehen. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.7 D E A T C H Übersicht p. 1926

1 Hinterer Griff 2 Öltankkappe 3 Kettenbremshebel/ vorderer Handschutz 4 Schwert (Führungsschiene) 5 Sägekette 6 Umlenkstern 7 Krallenanschlag 8 Vorderer Griff 9 Elektromotor 10 Ein-/Ausschalter 11 Einschaltsperre 12 Kettenfangbolzen 13 Kettenspannring 14 Befestigungsschraube für Kettenradabdeckung 15 Kettenradabdeckung 16 Hinterer Handschutz 17 Zugentlastung 18 Netzstecker 19 Schwertschutzköcher 20 Ölasche

21 Ölstandsanzeige 22 Minimummarke „MIN“ der Ölstandsanzeige

23 Schienenbolzen 24 Spannschnecke

27 Öldurchlass 28 Fixierungsschraube 29 Spannschneckenbolzen Technische Daten Elektrokettensäge ..................FKS 2200 F3Nenneingangsspannung U ...230-240 V~, ...................................................50 HzLeistungsaufnahme P .................. 2200 WSchutzklasse .................................... Schutzart........................................ IP20Kettengeschwindigkeit v ........... 15,3 m/sGewicht (ohne Schwert und Kette) .. 4,4 kgGewicht (mit Schwert und Kette) ..... 5,3 kgTankinhalt .............................. ca. 190 mlSägekette .................... Oregon 91P057Xverchromter Schneidzahn, rückschlagarmSchwert ..........Oregon 16“ Double-Guard ......................... 160SDEA041 - 112364 Kettenabstand ............................. 10 mmKettenstärke ................................1,3 mmZahnung des Kettenrades ......................7Schwertlänge ...........................460 mmSchnittlänge ..............................395 mmSchalldruckpegel

gemessen ...107,7 dB(A); K = 2,58 dBgarantiert ............................110 dB(A)Vibration (a ) .... 7,612 m/s ; K= 1,5 m/s Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Ge-währ. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.Der angegebene Schwingungsemissions-wert ist nach einem genormten Prüfverfah-ren gemessen worden und kann zum Ver-gleich eines Elektrowerkzeugs mit einem8 D E A T C H anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemissionswert kann sich während der tatsäch- lichen Benutzung des Elektro- werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Es besteht die Notwendigkeit, Si- cherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benut- zungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerk- zeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise Dieser Abschnitt behandelt die grundlegen- den Sicherheitsvorschriften bei der Arbeit mit dem Gerät. Eine Elektrokettensäge ist ein ge- fährliches Gerät, das bei falscher oder nachlässiger Benutzung ernst- hafte oder sogar tödliche Verletzun- gen verursachen kann. Beachten Sie daher zu Ihrer Sicherheit und der Sicherheit anderer stets nach- folgende Sicherheitshinweise und fragen Sie bei Unsicherheiten einen Fachmann um Rat. Bildzeichen auf dem Gerät Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut. Üben Sie den Umgang mit der Elektrokettensäge und lassen Sie sich Funktion, Wirkungsweise und Sägetechniken von einem Fachmann erklären. Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerastet ist. Lö- sen Sie die Kettenbremse, indem Sie den Bremshebel gegen den vorderen Griff schieben. Lesen und beachten Sie die zur Ma- schine gehörende Betriebsanleitung! Tragen Sie persönliche Schutzausrüstung. Gehör- und Augenschutz tragen! Tragen Sie einen Kopfschutz! Tragen Sie Schutzhandschuhe, um Schnittverletzungen zu vermeiden! Tragen Sie Sicherheitsschuhe mit fester Sohle! Schutzkleidung benutzen! Verwenden Sie die Elektrokettensäge immer mit beiden Händen. Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine. Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umge- bung betrieben werden.9 D E A T C H Achtung! Ziehen Sie bei Beschädi- gung oder Durchschneiden des Netz- kabels sofort den Netzstecker aus der Steckdose.

Garantierter Schallleistungspegel Bildzeichen auf dem Typenschild: Elektrogeräte gehören nicht in den Hausmüll. Schwertlänge 460 mm Schutzklasse II Bildzeichen unterhalb der Kettenradabdeckung: Laufrichtung der Sägekette beachten. Achtung! Betriebsanleitung lesen. Bildzeichen auf dem Schwert: Laufrichtung der Sägekette Bildzeichen auf der Öltankkappe: Sägekette ölen. Bildzeichen auf der Befestigungsschraube für die Kettenradabdeckung: AUF

Bildzeichen am Kettenbremshebel: O Kettenbremse: AUS I Kettenbremse: EIN Symbole in der Betriebsanleitung Gefahrenzeichen (anstelle des Ausrufungszeichens ist die Ge- fahr erläutert) mit Angaben zur Verhütung von Personen- oder Sachschäden. Gebotszeichen (anstelle des Ausru- fungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät. Allgemeine Sicherheitshinweise Bevor Sie mit der Elektrokettensäge arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit der Elektroketten- säge (Ablängen von Rundholz auf einem Sägebock) und lassen Sie sich Funktion, Wirkungsweise, Sägetech- niken und Personenschutzausrüstung von einem erfahrenen Anwender oder Fachmann erklären. Beachten Sie den Lärmschutz und örtliche Vorschriften beim Holzfäl- len. Örtliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forstver- waltung nach. Achtung! Beim Gebrauch von Elek- trowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verlet- zungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnah- men zu beachten: Es besteht die Verletzungsgefahr.1 0 D E A T C H Allgemeine Sicherheitshin- weise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Si- cherheitshinweise und Anwei- sungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinwei- se und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netz- kabel) und auf akkubetriebene Elektrowerk- zeuge (ohne Netzkabel). Arbeitsplatzsicherheit:

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unord- nung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit der Elektroket- tensäge nicht in explosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benut- zung der Elektrokettensäge fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit: Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Der Anschlussstecker der Elekt- rokettensäge muss in die Steck- dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutz- geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein er- höhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie die Elektrokettensäge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro- werkzeug erhöht das Risiko eines elektri- schen Schlages.

• Zweckentfremden Sie das Kabel nicht, um die Elektrokettensäge zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Gerätetei- len. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit der Elektroketten- säge im Freien arbeiten, verwen- den Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Ver- längerungskabels verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb der Elektroket- tensäge in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschal- ter. Der Einsatz eines Fehlerstromschutz-1 1 D E A T C H versorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schal- ter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie die Elektrokettensäge ein- schalten. Ein Werkzeug oder Schlüs- sel, der sich in einem drehenden Ge- räteteil bendet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie die Elektrokettensä- ge in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auf- fangeinrichtungen montiert wer- den können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer- den. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern.

• Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elek- tromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beein- trächtigen. Um die Gefahr von ernst- schalters vermindert das Risiko eines elektrischen Schlages. Benutzen Sie ei- nen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.

• Verwenden Sie nur zugelassene Netzka- bel der Bauart H05RN-F, die höchstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquer- schnitt des Netzkabels muss mindestens 2,5 mm

betragen. Rollen Sie eine Ka- beltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Netzkabel auf Schäden. Sicherheit von Personen: Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit der Elektrokettensäge. Benutzen Sie die Elektroketten- säge nicht, wenn Sie müde sind oder unter Einuss von Drogen, Alkohol oder Medikamenten ste- hen. Ein Moment der Unachtsamkeit beim Gebrauch der Elektrokettensäge kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzaus- rüstung und immer eine Schutz- brille. Das Tragen persönlicher Schutz- ausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ge- hörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeab- sichtigte Inbetriebnahme. Ver- gewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Strom-1 2 D E A T C H haften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird. Verwendung und Behandlung der Elektrokettensäge:

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro- werkzeug. Mit dem passenden Elek- trowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbe- reich.

• Benutzen Sie kein Elektrowerk- zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku bevor Sie Gerä- teeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsich- tigten Start des Elektrowerkzeuges.

• Bewahren Sie die unbenutzte Elektrokettensäge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gele- sen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pegen Sie die Elektroketten- säge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebro- chen oder so beschädigt sind, dass die Funktion der Elektro- kettensäge beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektro- werkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge- pegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen.

• Verwenden Sie die Elektroket- tensäge, Zubehör, Einsatzwerk- zeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedin- gungen und die auszuführen- de Tätigkeit. Der Gebrauch der Elektrokettensäge für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Bei Sägearbeiten am Hang stets ober- halb des Baumstammes stehen. Um im Moment des „Durchsägens“ die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgrif- fen der Elektrokettensäge zu lösen. Da- rauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnitts den Stillstand der Elektro- kettensäge abwarten, bevor man die Elektrokettensäge dort entfernt. Den Motor der Elektrokettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

• Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen.1 3 D E A T C H Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem Fach- personal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in die- ser Betriebsanleitung. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch unser Service-Center repariert oder ausge- wechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist. Sicherheitshinweise für Kettensägen:

• Halten Sie bei laufender Säge alle Körperteile von der Säge- kette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

• Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinte- ren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeits- haltung erhöht das Risiko von Verletzun- gen und darf nicht angewendet werden.

• Halten Sie das Elektrowerkzeug nur an den isolierten Griffä- chen, da die Sägekette in Berüh- rung mit verborgenen Strom- leitungen oder dem Netzkabel des Gerätes kommen kann. Der Kontakt der Sägekette mit einer span- nungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Tragen Sie Schutzbrille und Ge- hörschutz. Weitere Schutzausrüs- tung für Kopf, Hände, Beine und Füße ist vorgeschrieben. Passende Schutzkleidung mindert die Verletzungs- gefahr durch umheriegendes Spanma- terial und zufälliges Berühren der Säge- kette.

• Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum be- steht Verletzungsgefahr.

• Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standächen wie auf einer Leiter können zum Verlust des Gleichge- wichtes oder zum Verlust der Kontrolle über die Kettensäge führen.

• Rechnen Sie beim Schneiden eines unter Spannung stehen- den Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

• Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

• Tragen Sie die Kettensäge am vorderen Griff im ausgeschalte- ten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutz-1 4 D E A T C H

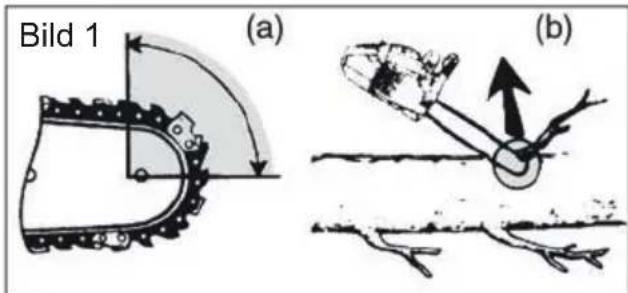

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Ge- genstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (s. Bild 1/Abb. b).

• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer uner- warteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird (s. Bild 1/Abb. a).

• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurück- stoßen.

• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlie- ren und sich möglicherweise schwer verlet- zen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und ver- letzungsfrei arbeiten zu können. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend be- schrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stel- lung, in der Sie den Rückschlag- kräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlag- kräfte beherrschen. Niemals die Kettensä- ge loslassen.

• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch abdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentli- chen Berührung mit der laufenden Säge- kette.

• Befolgen Sie die Anweisungen für die Schmierung, die Ketten- spannung und das Wechseln von Zubehör. Eine unsachgemäß gespann- te oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhö- hen.

• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.

• Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist - Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Bauma- terialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen. Vorsichtsmaßnahmen gegen Rückschlag Achtung Rückschlag! Achten Sie beim Arbeiten auf Rückschlag der Maschine. Es besteht Verletzungs- gefahr. Sie vermeiden Rückschläge durch Vorsicht und richtige Sägetech- nik. Bild 11 5 D E A T C H wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in uner- warteten Situationen ermöglicht.

• Verwenden Sie stets vom Her- steller vorgeschriebene Ersatz- schienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rück- schlag führen.

• Halten Sie sich an die Anwei- sungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegren- zer erhöhen die Neigung zu Rückschlag. Weiterführende Sicherheitshinweise

• Wenn die Anschlussleitung des Elekt- rowerkzeuges beschädigt ist, muss sie durch eine speziell vorgerichtete An- schlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.

• Wir empfehlen, wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter (z.B. autorisierte Fachwerkstatt, Kunden- dienst usw.) auszuführen.

• Legen Sie die Anschlussleitung so, dass sie während des Sägens nicht von Ästen oder Ähnlichem erfasst wird.

• Benutzen Sie einen Fehlerstromschutz- schalter mit einem Auslösestrom von 30mA oder weniger.

• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in die- ser Betriebsanleitung. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch unser Service-Center repariert oder ausge- wechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist. Sicherheitsfunktionen

1 Hinterer Griff mit Handschutz (16) schützt die Hand vor Ästen und Zweigen und bei abspringender Kette. 3 Kettenbremshebel/ vorderer Handschutz Sicherheitseinrichtung, die die Sägekette bei einem Rückschlag sofort stoppt; Hebel kann auch ma- nuell betätigt werden; schützt die linke Hand des Bedieners, wenn er vom vorderen Griff abrutscht. Die Sägekette läuft nicht, wenn die Kettenbremse eingerastet ist. 5 Sägekette mit geringem Rückschlag hilft Ihnen mit speziell entwickel- ten Sicherheitseinrichtungen, Rückschläge abzufangen. 7 Krallenanschlag verstärkt die Stabilität, wenn ver- tikale Schnitte ausgeführt werden und erleichtert das Sägen. 9 Elektromotor ist aus Sicherheitsgründen doppelt isoliert. 10 Ein-/Ausschalter mit Ketten- Sofort-Stopp Bei Loslassen des Ein-/Ausschalters schaltet das Gerät sofort ab. 11 Einschaltsperre Zum Einschalten des Gerätes muss die Einschaltsperre entriegelt wer- den. 12 Kettenfangbolzen vermindert die Gefahr von Verletzungen, wenn die Kette reißt oder abspringt.1 6 D E A T C H zuerst die Nase (26) an der Abdeckung (15) in die dafür vorgesehene Kerbung am Gerät eingesetzt werden. Ziehen Sie die Befestigungsschraube (14) nur leicht an, da die Kette noch gespannt werden muss. Vorsicht! Elektrokettensäge kann nachölen.Bitte beachten Sie, dass die Elektroketten-säge nach Gebrauch nachölt und Öl aus-laufen kann, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vorgang, bedingt durch die notwendige Lüftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jede Elektrokettensäge während der Fertigung kontrolliert und mit Öl getestet wird, könnte trotz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Gehäuse leicht mit Öl beschmutzt. Bitte säu-bern Sie das Gehäuse mit einem Lappen.Vor dem Wechsel der Kette ist die Nut der Führungsschiene von Schmutz zu reinigen, da bei vorhandenen Schmutzablagerungen die Kette aus der Schiene springen kann. Die Ablagerungen können auch das Ket-tenöl aufsaugen. Die Folge wäre, dass das Kettenöl nicht oder nur zu einem geringen Teil an die Schienenunterseite gelangt und die Schmierung verringert wird. Schwert montieren

1. Stellen Sie das Gerät auf eine a-

che Oberäche. 2. Drehen Sie die Befestigungs-schraube (14) gegen den Uhrzeigersinn () um die Kettenradabdeckung (15) zu entfernen. Montage Tragen Sie beim Arbeiten mit der Sägekette stets Schutz-handschuhe und verwenden Sie nur Originalteile. Ziehen Sie vor allen Arbeiten an der Elektrokettensäge den Netz-stecker. Es besteht Verletzungsgefahr!Bevor Sie die Elektrokettensäge in Betrieb nehmen, müssen Sie:- gegebenenfalls Schwert, Sägekette und Kettenabdeckung montieren,- die Sägekette spannen,- Kettenöl einfüllen, die Funktion der Kettenbremse und die Öl-Automatik prüfen. Sägekette montieren

1. Breiten Sie die Sägekette (5) in einer Schlaufe aus, so dass die Schnittkanten im Uhrzeigersinn ausgerichtet sind. 2. Entspannen Sie die Spann-schnecke (24) gegen den Uhrzeigersinn. 3. Legen Sie die Sägekette (5) in die Schwertnut ein. Halten Sie das Schwert (4) zur Montage in einem Winkel von ca. 45Grad nach oben geschwenkt, um die Sägekette (5) leichter auf das Kettenritzel (25) führen zu können. Es ist normal, wenn die Sägekette (5) durchhängt. 4. Spannen Sie die Sägekette (5) vor, indem Sie die Spannschnecke (24) im Uhrzeigersinn drehen. 5. Setzen Sie die Kettenradab-deckung (15) auf. Dabei muss1 7 D E A T C H

3. Setzen Sie das Schwert (4) auf

den Schienenbolzen (23), so dass die Spannschnecke (24) nach au- ßen zeigt. Sägekette spannen Das regelmäßige Spannen der Kette dient der Sicherheit des Benutzers und reduziert bzw. verhindert Verschleiß und Ketten- schäden. Wir empfehlen dem Benutzer vor Arbeitsbeginn und in Abständen von ca.10Minuten die Kettenspannung zu kon- trollieren und falls nötig zu korrigieren. Beim Arbeiten mit der Säge erwärmt sich die Kette und weitet sich dadurch etwas. Mit diesem „Nachlängen“ ist besonders bei neuen Ketten zu rechnen. Die Kette nicht in heißem Zustand nachspannen oder wechseln, da sie sich nach dem Abkühlen wieder etwas zusammenzieht. Bei Nichtbe- achtung kann dies zu Schäden an der Führungsschiene oder dem Mo- tor führen, da die Kette nun zu straff an dem Schwert anliegt. Kettenspannung und Kettenschmierung be- einussen in erheblichem Maß die Lebens- dauer der Kette. Die Kette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuhten Hand ganz herumziehen lässt. Beim Ziehen an der Sä- gekette mit 9N (ca.1kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2mm Abstand haben. 10 min

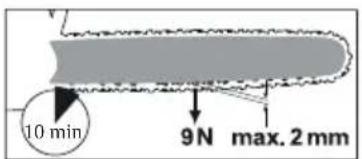

1. Vergewissern Sie sich, dass die

Kettenbremse gelöst ist, d.h. der Kettenbremshebel (3) gegen den vorderen Griff (8) gedrückt ist (Stellung O).

2. Lösen Sie die Befestigungs-

3. Zum Spannen der Sägekette dre-

hen Sie den Kettenspannring (13) im Uhrzeigersinn. Zum Lockern der Spannung drehen Sie den Kettenspannring (13) gegen den Uhrzeigersinn.

4. Ziehen Sie die Befestigungs-

schraube (14) wieder an ( ). Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maxi- mal 5 Schnitten nachstellen. Kettenschmierung Schwert und Kette dürfen nie ohne Öl sein. Betreiben Sie die Elektro- kettensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebens- zeit der Sägekette ab, da die Kette schneller stumpf wird. Zu wenig Öl erkennen Sie an Rauchentwicklung oder Verfärbung des Schwertes. Sobald der Motor läuft, ießt das Öl zum Schwert (4). Kettenöl einfüllen:

• Prüfen Sie regelmäßig die Ölstandsan- zeige (

21) und füllen Sie bei Errei-

chen der Minimummarke „MIN“

22) der Ölstandsanzeige Öl nach.

Der Öltank fasst ca. 190 mlÖl.

• Verwenden Sie Bio-Öl, das Zusätze zur Her absetzung von Reibung und Abnut- zung enthält. Sie können es über unser Service-Center bestellen.1 8 D E A T C H

• Wenn Grizzly Bio-Öl nicht zur Ver- fügung steht, verwenden Sie Ketten- schmieröl mit geringem Anteil an Haft- zusätzen.

• Entleeren Sie den Öltank bei längerer Nichtbenutzung (6-8Wochen).

1. Schrauben Sie die Öltankkappe

(2) ab und füllen Sie das Kettenöl in den Tank.

2. Wischen Sie eventuell verschütte-

tes Öl ab und schließen Sie die Öltankkappe (2) wieder. Schalten Sie immer das Gerät ab und lassen Sie den Motor abkühlen, bevor Sie Kettenöl einfüllen. Durch Überlaufen von Öl besteht Brandgefahr. Bedienung Schalten Sie die Elektrokettensäge erst ein, wenn Schwert, Sägekette und Ketten radabdeckung korrekt montiert sind. Achten Sie darauf, dass die Spannung des Netzan- schlusses mit dem Typenschild am Gerät über einstimmt. Achten Sie beim Starten auf einen sicheren Stand. Vergewissern Sie sich vor dem Starten, dass die Elektroketten- säge keine Gegenstände berührt. Achtung! Die Elektrokettensäge kann nachölen, siehe Inbetriebnahme. Einschalten

1. Überprüfen Sie vor dem Starten,

ob sich genügend Kettenöl im Tank bendet und füllen Sie ggf. Kettenöl nach (siehe Kapitel „Kettenöl einfüllen“).

2. Formen Sie aus dem Ende des

Verlängerungskabels eine Schlaufe und hängen Sie diese in die Zugentlastung (17) am hinteren Griff (1) ein.

3. Schließen Sie das Gerät an die

4. Lösen Sie die Kettenbremse, indem

Sie den Kettenbremshebel/vor- deren Handschutz (3) gegen den vorderen Griff (8) ziehen.

5. Halten Sie die Elektrokettensäge

mit beiden Händen gut fest, mit der rechten Hand am hinteren (1) und mit der linken Hand am vorderen Griff (8). Daumen und Finger müs- sen die Handgriffe fest umschließen.

6. Zum Einschalten betätigen Sie

mit dem rechten Daumen die Einschaltsperre (11) und drücken dann den Ein-/Ausschalter (10), die Elektrokettensäge läuft mit höchster Geschwindigkeit. Lassen Sie die Einschaltsperre (11) wieder los.

7. Die Motorsäge schaltet ab, wenn

Sie den Ein-/Ausschalter (10) wieder loslassen. Eine Dauerlaufschaltung ist nicht möglich. Kettenbremse prüfen Die Sägekette läuft nicht, wenn die Kettenbremse eingerastet ist.

1. Legen Sie die Elektrokettensäge auf

eine feste, ebene Unterlage. Sie darf keine Gegenstände berühren.

2. Schließen Sie das Gerät an die

3. Lösen Sie die Kettenbremse, indem

Sie den Kettenbremshebel/vor- deren Handschutz (3) gegen den vorderen Griff (8) ziehen (Stellung O).1 9 D E A T C H

4. Halten Sie die Elektrokettensäge

mit beiden Händen gut fest, mit der rechten Hand am hinteren

1) und mit der linken Hand

am vorderen (8) Griff. Daumen und Finger müssen die Handgriffe fest umschließen.

5. Schalten Sie die Elektro-

6. Betätigen Sie bei laufendem

Motor mit der linken Hand den Kettenbremshebel (3). Schieben Sie hierzu den Kettenbremshebel/ vorderen Handschutz (3) vom vor- deren Griff (8) weg (Stellung I). Die Sägekette sollte abrupt stoppen.

7. Wenn die Kettenbremse richtig

funktioniert, lassen Sie den Ein-/Ausschalter los und lösen Sie die Kettenbremse. Wenn die Kettenbremse nicht richtig funktioniert, dürfen Sie die Elektrokettensäge nicht verwenden. Es besteht Verlet- zungsgefahr durch die nach- laufende Sägekette. Lassen Sie die Elektroketten- säge von unserem Kunden- dienst reparieren. Kettenschmierung prüfen Prüfen Sie vor Arbeitsbeginn den Ölstand und die Funktion der Kettenschmierung.

• Schalten Sie die Elektrokettensäge ein und halten Sie sie über einen hellen Grund. Die Elektrokettensäge darf den Boden nicht berühren. Wenn sich eine Ölspur zeigt, arbeitet die Elektrokettensäge einwandfrei. Wenn sich keine Ölspur zeigt, reinigen Sie eventuell den Öldurchlass oder lassen Sie die Elektrokettensäge von unserem Kundendienst reparieren.

Reinigen Sie den Öldurchlass (27), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Öldurchlass auszuwischen. Schwert wechseln

1. Schalten Sie das Gerät aus und zie-

hen Sie den Netzstecker (

2. Stellen Sie das Gerät auf eine

3. Drehen Sie die Befestigungs-

schraube (14) gegen den Uhrzeigersinn ( ) und lö- sen Sie den Kettenspannring (

13), um die Kettenspannung zu lockern und die Kettenradabdeckung (15) zu entfernen.

4. Nehmen Sie das Schwert (4) und

die Sägekette (5) ab. Halten Sie das Schwert (4) zur Demontage in einem Winkel von ca. 45 Grad nach oben geschwenkt, um die Sägekette (5) leichter vom Kettenritzel (25) abnehmen zu können.

5. Lösen Sie die Schaube (28) auf

der Rückseite der Spannschnecke (24). Montieren Sie die Spannschnecke (24) in umgekehr- ter Reihenfolge wieder. Achten Sie hierbei darauf, dass der Spannschneckenbolzen (29), wie in Abbildung , unten ist (siehe auch „Schwert umdrehen“, + ).2 0 D E A T C H

6. Zur Montage setzenSiedas

Schwert (4) auf den Schienen- bolzen (23), so dass die Spann- schnecke (24) nach außen zeigt. Sägetechniken Allgemeines

• Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes (mit ziehender Kette) und nicht mit der Oberseite des Schwertes (mit schiebender Kette) sägen.

• Die Sägekette darf während des Durch- sägens oder danach weder den Erdbo- den noch einen anderen Gegenstand berühren.

• Achten Sie darauf, dass die Sägekette nicht im Sägeschnitt festklemmt. Der Baumstamm darf nicht brechen oder absplittern.

• Beachten Sie auch die Vorsichtsmaß- nahmen gegen Rückschlag (siehe Si- cherheitshinweise). Wenn die Sägekette fest- klemmt, versuchen Sie nicht, die Elektrokettensäge mit Gewalt herauszuziehen. Es besteht Verletzungsgefahr. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um die Elektroket- tensäge freizubekommen. Bäume fällen Es ist viel Erfahrung erforder- lich, um Bäume zu fällen. Fäl- len Sie nur Bäume, wenn Sie sicher mit der Elektroketten- säge umgehen können. Be- nutzen Sie die Elektroketten- säge auf keinen Fall, wenn Sie sich unsicher fühlen. Wir raten unerfahrenen Anwendern aus Sicherheitsgründen davon ab, einen Baumstamm mit einer Schwert- länge zu fällen, die kleiner ist als der Stammdurchmesser.

• Achten Sie darauf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereichs aufhalten. Der Sicher- heitsabstand zwischen dem zu fällen- den Baum und dem nächstliegenden Arbeitsplatz muss 2 ½ Baumlängen betragen.

• Achten Sie auf die Fällrichtung: Der Anwender muss sich in der Nähe des gefällten Baumes sicher bewegen können, um den Baum leicht ablängen und entasten zu können. Es ist zu ver- meiden, dass der fallende Baum sich in einem anderen Baum verfängt. Be- achten Sie die natürliche Fallrichtung, die von Neigung und Krummschaftig- keit des Baumes, Windrichtung und Anzahl der Äste abhängig ist.

• Stehen Sie bei abschüssigem Gelände oberhalb des zu fällenden Baumes.

• Kleine Bäume mit einem Durchmesser von 15-18 cm können gewöhnlich mit einem Schnitt abgesägt werden.

• Bei Bäumen mit einem größeren Durch- messer müssen Kerbschnitte und ein Fällschnitt angesetzt werden (siehe

Fällen Sie keinen Baum, wenn ein starker oder wech- selnder Wind weht, wenn die Gefahr einer Eigentums- beschädigung besteht oder wenn der Baum auf Leitun- gen treffen könnte.2 1 D E A T C H Klappen Sie direkt nach Beenden des Sägevorgangs den Gehör- schutz hoch, damit Sie Töne und Warnsignale hören können.

Entfernen Sie nach unten hängen- de Äste, indem Sie den Schnitt oberhalb des Astes ansetzen. Entasten Sie niemals höher als bis zur Schulterhöhe.

Entfernen Sie das Unterholz rund um den Baum, um einen leichten Rückzug zu sichern. Der Fluchtbereich (1) sollte etwa um 45° versetzt hinter der geplanten Fällrichtung (2) liegen.

Setzen Sie eine Fallkerbe in die Richtung, in die der Baum fal- len soll. Beginnen Sie mit dem unteren, horizontalen Schnitt. Die Schnitttiefe soll etwa 1/3 des Stammdurchmessers be- tragen. Machen Sie nun einen schrägen Sägeschnitt mit einem Schnittwinkel von ungefähr 45°, von oben, der exakt auf den unte- ren Sägeschnitt trifft. Treten Sie nie vor einen Baum, der eingekerbt ist.

Führen Sie den Fällschnitt von der anderen Seite des Stammes aus, während Sie links vom Baumstamm stehen und mit zie- hender Sägekette sägen. Der Fällschnitt muss horizontal min- destens 5 cm oberhalb des hori- zontalen Kerbschnitts verlaufen. Er sollte so tief sein, dass der Abstand zur Kerbschnittlinie mindestens 1/10 des Stamm- durchmessers beträgt. Der nicht durchgesägte Teil des Stammes wird als Brechmaß bezeichnet.

5. Schieben Sie einen Fällkeil oder

ein Brecheisen in den Fällschnitt, sobald die Schnitttiefe dies ge- stattet, um ein Festklemmen des Schwertes zu verhindern.

6. Wenn der Stammdurchmesser

größer ist als die Länge des Schwertes, machen Sie zwei Schnitte.

7. Nach Ausführen des Fällschnitts

fällt der Baum von selbst oder mit Hilfe des Fällkeils oder Brecheisens. Sobald der Baum zu fallen beginnt, ziehen Sie die Elekt-rokettensäge aus dem Schnitt heraus, stoppen den Motor, legen die Elektrokettensäge ab und verlassen den Arbeitsplatz über den Rückzugsweg.

Entasten Entasten ist die Bezeichnung für das Ent- fernen von Ästen und Zweigen von einem gefällten Baum. Viele Unfälle geschehen beim Entasten. Sägen Sie nie Äste ab, wenn Sie auf dem Baumstamm ste- hen. Behalten Sie den Rückschlag- bereich im Auge, wenn Äste unter Spannung stehen.

• Entfernen Sie Stützzweige erst nach dem Ablängen.2 2 D E A T C H

• Unter Spannung stehende Äste müssen von unten nach oben gesägt werden, um ein Festklemmen der Elektroketten- säge zu verhindern.

• Beim Absägen von dickeren Ästen ver- wenden Sie dieselbe Technik wie beim Ablängen.

• Arbeiten Sie links vom Stamm und so nahe wie möglich an der Elektroket- tensäge. Nach Möglichkeit ruht das Gewicht der Elektrokettensäge auf dem Stamm.

• Wechseln Sie den Standort, um Äste jenseits des Stammes abzusägen.

• Verzweigte Äste werden einzeln abge- längt. Ablängen Ablängen ist das Sägen von gefällten Baumstämmen in kleine Abschnitte.

• Achten Sie darauf, dass die Sägekette beim Sägen den Erdboden nicht berührt.

• Achten Sie auf guten Stand und stehen Sie bei abschüssigem Gelände ober- halb des Stammes.

1. Stamm liegt am Boden:

Sägen Sie von oben den Stamm ganz durch und achten Sie am Ende des Schnittes darauf, den Boden nicht zu berühren. Wenn die Möglichkeit besteht, den Stamm zu drehen, sägen Sie ihn zu 2/3 durch. Dann drehen Sie den Stamm um und sägen den Rest des Stammes von oben durch.

2. Stamm ist an einem Ende

abgestützt: Sägen Sie zuerst von unten nach oben (mit der Oberseite des Schwertes) 1/3 des Stammdurchmessers durch, um ein Splittern zu vermeiden. Sägen Sie dann von oben nach unten (mit der Unterseite des Schwertes) auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden.

3. Stamm ist an beiden Enden

abgestützt: Sägen Sie zuerst von oben nach unten (mit der Unterseite des Schwertes) 1/3 des Stammdurchmessers durch. Sägen Sie dann von unten nach oben (mit der Oberseite des Schwertes), bis sich die Schnitte treffen.

4. Sägen auf einem Sägebock:

Halten Sie die Elektrokettensäge mit beiden Händen fest und füh- ren Sie die Maschine während des Sägens vor dem Körper. Wenn der Stamm durchtrennt wird, führen Sie die Maschine rechts am Körper vorbei (1). Halten Sie den linken Arm so gerade wie möglich (2). Achten Sie auf den herabfallenden Stamm. Stellen Sie sich so, dass der abgetrennte Stamm keine Gefährdung darstellt. Achten Sie auf Ihre Füße. Der abgetrennte Stamm könnte beim Herabfallen Verletzungen verursachen. Halten Sie das Gleichgewicht (3).2 3 D E A T C H Wartung und Reinigung Führen Sie Wartungs- und Reini gungsarbeiten grund- sätzlich bei ausgeschaltetem Motor und gezogenem Netz- stecker durch. Verletzungsgefahr! Lassen Sie Instandsetzungsar- beiten und Wartungsarbeiten, die nicht in dieser Betriebsan- leitung beschrieben sind, von unserer Fachwerkstatt durch- führen. Benutzen Sie nur originale Ersatzteile. Lassen Sie die Maschine vor allen Wartungs- und Reinigungsar- beiten abkühlen. Es besteht Verbrennungsgefahr! Reinigung

• Reinigen Sie die Maschine nach jedem Gebrauch gründlich. Dadurch verlän- gern Sie die Lebensdauer der Maschi- ne und vermeiden Unfälle.

• Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegebenenfalls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen. Benutzen Sie zur Reinigung keine Lö- sungsmittel oder Benzin!

• Reinigen Sie nach jeder Benutzung die Sägekette. Benutzen Sie hierzu einen Pinsel oder Handfeger. Benutzen Sie zur Reinigung der Kette keine Flüssig- keiten. Ölen Sie die Kette nach der Reinigung mit Kettenöl leicht ein.

• Entfernen Sie zur Reinigung auch die Kettenradabdeckung (15), um auch an dieser Stelle reinigen zu können.

• Reinigen Sie das Schwert (Führungs- schiene) (4).

• Reinigen Sie die Lüftungsschlitze und die Oberächen der Maschine mit ei- nem Pinsel, Handfeger oder trockenem Lappen. Benutzen Sie zur Reinigung keine Flüssigkeiten.

• Reinigen Sie den Öldurchlass (27), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu ei- nen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Öldurchlass auszuwischen. Sägekette ölen Reinigen und ölen Sie die Kette regelmäßig. Dadurch halten Sie die Kette scharf und erreichen eine optimale Maschinenleistung. Bei Schäden aufgrund unzureichender Wartung der Sägekette erlischt der Garantieanspruch. Ziehen Sie den Netzstecker und benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

• Ölen Sie die Sägekette nach der Reini- gung, nach 10-stündigem Einsatz oder mindestens einmal pro Woche, je nach- dem was zuerst eintrifft.

• Vor dem Ölen muss das Schwert, ins- besondere die Zahnung des Schwertes gründlich gereinigt werden. Benutzen Sie hierzu einen Handfeger und einen trocke- nen Lappen.

• Ölen Sie die einzelnen Kettenglieder mit Hilfe einer Ölspritze mit Nadelspit- ze (im Fachhandel erhältlich). Tragen Sie einzelne Öltropfen auf die Gelenke und auf die Zahnspitzen der einzelnen Kettenglieder auf.2 4 D E A T C H Wartungsintervalle Führen Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung Ihrer Elektrokettensäge wird die Lebensdauer der Elek- trokettensäge verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle. Tabelle Wartungsintervalle Maschinenteil Aktion Vor jedem Gebrauch Nach 10 Be- triebsstunden Nach jedem Gebrauch Komponenten der Kettenbremse Prüfen, bei Bedarf ersetzen

Kettenritzel (25) Prüfen, bei Bedarf ersetzen

Sägekette (5) Prüfen, ölen, bei Bedarf nachschleifen oder ersetzen

Sägekette (5) Reinigen und ölen

Schwert (4) Prüfen, reinigen, ölen

Schwert (4) Schwert umdrehen

Öl-Automatik Prüfen, bei Bedarf Öldurchlass reinigen

einer sehr stumpfen Sägekette fallen überhaupt keine Späne, sondern nur Holzstaub an.

• Die sägenden Teile der Kette sind die Schneidglieder, die aus einem Schnei- dezahn und einer Tiefenbegrenzernase bestehen. Der Höhenabstand zwischen diesen beiden bestimmt die Schärftiefe.

• Beim Schärfen der Schneidezähne müssen folgende Werte berücksichtigt werden:

- Schärfwinkel (30°) - Brustwinkel (85°) - Schärftiefe (0,65 mm) - Rundfeilendurchmesser (4,0 mm) Schneidzähne schärfen Eine falsch geschärfte Säge- kette erhöht die Rückschlag- gefahr! Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren. Eine scharfe Kette gewährleistet eine optimale Schnittleistung. Sie frisst sich mühelos durch das Holz und hinterlässt große, lange Holz- späne. Eine Sägekette ist stumpf, wenn Sie die Schneidausrüstung durch das Holz drücken müssen und die Holzspäne sehr klein sind. Bei2 5 D E A T C H Abweichungen von den Maß- angaben der Schneidengeo- metrie können zu einer Erhö- hung der Rückschlagneigung der Maschine führen. Erhöhte Unfallgefahr! Zum Schärfen der Kette sind Spezialwerkzeu- ge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und in der richti- gen Tiefe geschärft sind. Für den unerfahre- nen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fachwerkstatt schärfen zu lassen. Wenn Sie sich das Schärfen der Kette zutrauen, er- werben Sie die Werkzeuge im Fachhandel.

1. Schalten Sie das Gerät aus und

ziehen Sie den Netzstecker.

2. Zum Schärfen sollte die Kette

straff gespannt sein, um ein richti- ges Schärfen zu ermöglichen.

3. Zum Schärfen ist eine Rundfeile

mit 4,0mm Durchmesser erforder- lich. Andere Durchmesser beschä- digen die Kette und können zu einer Gefährdung beim Arbeiten führen!

4. Schärfen Sie nur von innen nach außen.

Führen Sie die Feile von der Innenseite des Schneidzahns nach außen. Heben Sie die Feile ab, wenn Sie diese zurück- ziehen.

5. Schärfen Sie zuerst die Zähne einer

Seite. Drehen Sie dann die Elektroket- tensäge um und schärfen Sie die Zähne der anderen Seite.

6. Die Kette ist abgenutzt und muss gegen

eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneid- zahns übrig ist.

7. Nach dem Schärfen müssen alle

Schneidglieder gleich lang und breit sein.

8. Nach jedem dritten Schärfen muss die

Schärftiefe (Tiefenbegrenzung) geprüft werden, und die Höhe mit Hilfe einer Flachfeile nachgefeilt werden. Die Tiefenbegrenzung sollte um ca. 0,65 mm gegenüber dem Schneidzahn zu- rückstehen. Runden Sie nach dem Zu- rücksetzen die Tiefenbegrenzung nach vorne etwas ab. Kettenspannung einstellen Das Einstellen der Kettenspannung ist im Ka- pitel „Inbetriebnahme - Sägekette spannen“ beschrieben. Neue Sägekette einlaufen lassen Bei einer neuen Kette verringert sich die Spannkraft nach einiger Zeit. Deshalb müssen Sie nach den ersten 5 Schnitten, spätestens nach 10 Minuten Sägezeit die Kette nachspannen. Befestigen Sie eine neue Kette nie auf einem abgenutzten Kettenritzel oder auf einem beschädigten oder abgenutz- ten Schwert. Die Kette könn- te abspringen oder reißen. Schwere Verletzungen kön- nen die Folge sein. Schwert warten Benutzen Sie schnittfes- te Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.2 6 D E A T C H

1. Schalten Sie das Gerät aus und ziehen

Sie den Netzstecker (18).

2. Nehmen Sie die Kettenradabdeckung

(15), die Sägekette (5) und das Schwert (4) ab.

3. Prüfen Sie das Schwert (4) auf Abnut-

zung. Entfernen Sie Grate und begradi- gen Sie die Führungsächen mit einer Flachfeile.

4. Reinigen Sie den Öldurchlass (

27), um ein störungsfreies, automatisches Ölen der Sägekette während des Be- triebs zu gewährleisten.

5. Montieren Sie Schwert (4), Sägekette

(5) und Kettenradabdeckung (15) und spannen Sie die Elektrokettensäge. Bei optimalem Zustand des Öldurch- lasses sprüht die Sägekette wenige Sekunden nach Anlassen der Elekt- rokettensäge automatisch etwas Öl ab. Schwert umdrehen Benutzen Sie schnittfeste Handschu- he, wenn Sie mit der Kette oder mit dem Schwert hantieren. Das Schwert (4) muss alle ca.10 Arbeitsstun- den umgedreht werden, um eine gleichmä- ßige Abnutzung zu gewährleisten.

das Gerät aus und ziehen Sie den Netzstecker (18).

2. Nehmen Sie die Kettenradab-

deckung (15), die Sägekette (5) und das Schwert (4) ab.

3. Legen Sie das Schwert (4) vor

sich hin und drehen es auf die Rückseite. Lösen Sie die Fixierungsschraube (28) und entfer- nen Sie die Spannschnecke (24).

4. Befestigen Sie die

Spannschnecke (24) mit Hilfe der Fixierungsschraube (28) von der anderen Seite an das Schwert (4). Achten Sie hierbei darauf, dass der Spannschneckenbolzen (29) unten ist. Die runde Nase (24a) der Spannschnecke muss in Richtung Kettenritzel zeigen.

5. Montieren Sie Schwert (4), Säge-

kette (5) und Kettenradabdeckung (15) und spannen Sie die Elektro- kettensäge. Laufrichtung der Sägekette Orientieren Sie sich zur Ausrichtung der Sägekette (5) an dem Bildzeichen unter- halb der Kettenradabdeckung (15), wenn das Schwert gedreht wird. Die abgebildete Laufrichtung auf dem Schwert stimmt dann nicht mehr. Aufbewahrung

• Reinigen Sie das Gerät vor der Aufbe- wahrung.

• Entleeren Sie den Öltank vor längeren Betriebspausen. Entsorgen Sie Altöl umweltgerecht (siehe „Entsorgung/Um- weltschutz“).

• Bringen Sie die Schwertschutzhülle an.

• Bewahren Sie das Gerät an einem trocke- nen und staubgeschützten Ort auf, außer- halb der Reichweite von Kindern.2 7 D E A T C H Entsorgung/ Umweltschutz Entsorgen Sie Altöl umweltgerecht - geben Sie es an einer Entsorgungsstelle ab. Schüt- ten Sie Altöl nicht in die Kanalisation oder in den Abuss. Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Elektrogeräte gehören nicht in den Hausmüll. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annah- mestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Roh- stoffen zu reduzieren und die Umwelt zu entlasten. Informationen zur Entsorgung und der Lage des nächsten Recyclinghofes erhalten Sie z. B. bei Ihrer Stadtreinigung oder in den Gelben Seiten. Entleeren Sie den Öltank sorgfältig und geben Sie das Gerät an einer Verwertungs- stelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center. Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 30). Halten Sie die unten genannten Bestellnummern bereit. Öltankkappe ..........................................................................................75118246 Sägekette Oregon 91PX057 ......................................................................30091571 Sägekette Oregon 91VXL ...........................................................................30091598 16“ Oregon Ersatzschwert .........................................................................30100420 Bio Sägekettenöl 1 l ..................................................................................30230001 Bio Sägekettenöl 5 l ..................................................................................30230002 Die Oregon Ersatz-Sägekette darf nur in Verbindung mit dem zuge- hörigen Oregon-Schwert und der dafür zugelassenen Elektroketten- säge verwendet werden. Es besteht Verletzungsgefahr.2 8 D E A T C H Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Kettenbremse eingerastet Kettenbremse überprüfen, evtl. Kettenbremse lösen Netzspannung fehlt Haussicherung spricht an Steckdose, Netzanschluss- leitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann. Haussicherung prüfen Ein-/Ausschalter (10) defekt Reparatur durch Kundendienst Kohlebürsten abgenutzt Reparatur durch Kundendienst Motor defekt Reparatur durch Kundendienst Kette läuft nicht Kettenbremse blockiert Säge- kette (5) Kettenbremse überprüfen, evtl. Kettenbremse lösen Schlechte Schneid- leistung Sägekette (5) falsch montiert Sägekette richtig montieren Sägekette (5) stumpf Schneidzähne schärfen oder neue Kette aufziehen Kettenspannung ungenügend Kettenspannung überprüfen Gerät läuft schwer, Kette springt ab Kettenspannung ungenügend Kettenspannung überprüfen Kette wird heiß, Rauchentwicklung beim Sägen, Verfär- bung der Schiene Zu wenig Kettenöl Ölstand prüfen und ggf. Ketten- öl nachfüllen, Öl-Automatik prüfen und ggf. Öldurchlass reinigen oder Repa- ratur durch Kundendienst2 9 D E A T C H Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kauf- datum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleis- tung setzt voraus, dass innerhalb der Drei- Jahres-Frist das defekte Gerät und der Kauf- beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Sägekette) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachge- mäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anwei- sungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN280275) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte3 0 D E A T C H Service-Center D E Service Deutschland Tel.: 0800 54 35 111 E-Mail: grizzly@lidl.de IAN 280275 A T Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: grizzly@lidl.at IAN 280275 C H Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: grizzly@lidl.ch IAN 280275 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kon- taktieren Sie zunächst das oben genannte Service-Center. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany www.grizzly-service.eu Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere In- formationen über die Abwicklung Ihrer Reklamation.

Assistência Portugal Tel.: 70778 0005 (0,12 EUR/Min.) E-Mail: grizzly@lidl.pt IAN 280275 Importador Tenha em conta que o endereço seguinte não é nenhum endereço de serviço. Entre em contacto com o centro de atendimento acima referido. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Alemanha www.grizzly-service.euD E A T C H Original EG- Konformitätserklärung Hiermit bestätigen wir, dass die Elektrokettensäge Baureihe FKS 2200 F3 Seriennummer 201612000001 - 201612031904 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2000/14/EG • 2005/88/EG • 2014/30/EU • 2011/65/EU* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 60745-1/A11:2010 • EN 60745-2-13:2009/A1:2010 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel garantiert: 110 dB(A) gemessen: 107,7 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang V / 2000/14/EG Gemeldete Stelle: TÜV Süd, NB 0123 Baumusterbescheinigungs-Nr.: M6A 16 10 38356 280 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Volker Lappas Dokumentationsbevollmächtigter Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim,

Stockstädter Straße 20 DE-63762 Großostheim GERMANY
