Produkttyp	Elektro-Kettensäge
Marke	Florabest
Modell	FKS 2200 C2
Nennleistung	2200 W
Schwertlänge	40 cm (16 Zoll)
Kettengeschwindigkeit (Leerlauf)	13 m/s
Kettenteilung	3/8 Zoll
Kettenstärke	0,050 Zoll (1,3 mm)
Öltankkapazität	200 ml
Automatische Kettenschmierung	Ja
Abmessungen (L x B x H)	420 x 250 x 280 mm
Nettogewicht	4,5 kg
Stromversorgung	230 V, 50 Hz
Sicherheitsmerkmale	Kettenbremse, Handschutz, Sicherheitsschalter, Rückschlagschutz
Zertifizierung	CE, GS
Wartung	Regelmäßiges Schärfen der Kette, Reinigen der Öllöcher der Führungsschiene, Spannungseinstellung
Verfügbarkeit von Ersatzteilen	Kette, Führungsschiene, Kettenrad, Öldeckel, Zündkerze (falls zutreffend)
Geräuschpegel (LWA)	105 dB(A)
Vibrationspegel (ah,eq)	5,0 m/s² (vorderer Griff), 6,0 m/s² (hinterer Griff)

Häufig gestellte Fragen - FKS 2200 C2 FLORABEST

Welches Öl sollte ich für die Kette verwenden?

Verwenden Sie biologisch abbaubares Kettensägenöl oder ein hochwertiges SAE 30 Öl, das speziell für die Kettenschmierung entwickelt wurde. Vermeiden Sie die Verwendung von gebrauchtem oder recyceltem Öl.

Wie stelle ich die Kettenspannung ein?

Lockern Sie die Schwertmuttern leicht, drehen Sie die Spannschraube im Uhrzeigersinn, um die Kette zu spannen (bis sie den Schienenboden berührt, heben Sie dann die Kette an – sie sollte zurückschnappen), dann ziehen Sie die Muttern wieder fest. Weitere Details entnehmen Sie bitte der Bedienungsanleitung.

Warum startet die Kettensäge nicht?

Überprüfen Sie den Netzanschluss, stellen Sie sicher, dass der Schalter verriegelt ist, prüfen Sie, ob die Kettenbremse gelöst ist und der Öltankdeckel ordnungsgemäß entlüftet ist. Wenn sie immer noch nicht startet, überprüfen Sie die Zündkerze (falls vorhanden) oder wenden Sie sich an den Kundendienst.

Wie oft sollte ich die Kette schärfen?

Schärfen Sie die Kette, wenn sie anstelle von Spänen Sägemehl produziert oder wenn Sie zusätzlichen Druck zum Schneiden benötigen. Normalerweise nach 2-3 Stunden Gebrauch, abhängig von der Härte des Holzes.

Kann ich ein Verlängerungskabel verwenden?

Ja, verwenden Sie ein robustes Verlängerungskabel für den Außenbereich mit einem Querschnitt von mindestens 1,5 mm² und einer maximalen Länge von 30 Metern. Stellen Sie sicher, dass es für den Außeneinsatz geeignet ist (z. B. H07RN-F).

Welche Schutzausrüstung benötige ich?

Tragen Sie stets Schutzbrille, Gehörschutz, schnittfeste Handschuhe, Sicherheitsschuhe und einen Helm mit Visier. Tragen Sie außerdem eng anliegende Kleidung, um ein Verheddern zu vermeiden.

Wie reinige ich die Führungsschiene?

Entfernen Sie Schwert und Kette, reinigen Sie dann die Schienennut mit einem Nutreiniger oder einem Schraubenzieher, um Sägemehl und Ölrückstände zu entfernen. Reinigen Sie auch die Öllöcher mit Druckluft aus der Dose.

Was macht die Kettenbremse?

Die Kettenbremse stoppt die Kette sofort bei einem Rückschlag. Sie wird entweder durch den vorderen Handschutz oder automatisch durch Trägheit aktiviert. Testen Sie sie immer vor Gebrauch.

Wie wechsle ich die Kette?

Lockern Sie die Schwertmuttern, entfernen Sie die alte Kette, legen Sie die neue Kette auf das Kettenrad und die Führungsschiene, wobei die Schneidkanten in die richtige Richtung zeigen müssen, spannen Sie dann richtig und ziehen Sie die Muttern fest.

Wo finde ich Ersatzteile?

Ersatzteile wie Ketten, Schwerter und Kettenräder sind bei Lidl-Servicezentren, autorisierten Händlern oder Online-Händlern erhältlich. Verwenden Sie die Modellnummer FKS 2200 C2 für die richtigen Teile.

BEDIENUNGSANLEITUNG FKS 2200 C2 FLORABEST

Originalbetriebsanleitung

IAN 79271

GB IE CY

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Gerät entschieden. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Inhalt

Einleitung ....49

Bestimmungsgemäße

Verwendung ....50

Allgemeine Beschreibung .....50

Lieferumfang 50

Übersicht 50

Funktionsbeschreibung ....51

Technische Daten ....51

Sicherheitshinweise ....52

Bildzeichen auf dem Gerät ....52

Symbole in der Betriebsanleitung .....52

Allgemeine Sicherheitshinweise .....52

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge ....53

Vorsichtsmaßnahmen gegen

Rückschlag 57

Weiterführende Sicherheitshinweise ..58

Sicherheitsfunktionen 58

Inbetriebnahme ....59

Sägekette spannen 59

Kettenschmierung ....59

Bedienung 60

Einschalten 60

Kettenbremse prüfen 61

Öl-Automatik prüfen 61

Schwert wechseln 61

Sägekette montieren....62

Sägetechniken 62

Allgemeines 62

Bäume fällen 63

Entasten 64

Ablängen 64

Wartung und Reinigung ......65

Reinigung 65

Wartungsintervalle 65

Tabelle Wartungsintervalle ......66

Sägekette ölen 66

Schneidzähne schärfen 66

Kettenspannung einstellen .....67

Neue Sägekette einlaufen lassen .....68

Schwert warten 68

Entsorgung/Umweltschutz ......68

Ersatzteile 69

Fehlersuche ....70

Garantie ....71

Reparatur-Service ....72

Service-Center 72

Service-Niederlassung .....72

Original EG-Konformitäts- erklärung 75

Explosionszeichnung .....77

Bestimmungsgemäße Verwendung

Die Elektrokettensäge ist nur zum Sägen von Holz konstruiert. Für alle anderen Anwendungsarten (z.B. Schneiden von Mauerwerk, Kunststoff oder Lebensmitteln) ist das Gerät nicht vorgesehen.

Die Elektrokettensäge ist für den Einsatz im Heimwerkerbereich bestimmt. Sie wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen die Elektrokettensäge nur unter Aufsicht benutzen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Diese Elektrokettensäge ist nur durch eine Person und nur zum Sägen von Holz zu benutzen. Die Kettensäge muss mit der rechten Hand am hinteren Handgriff und mit der linken Hand am vorderen Handgriff gehalten werden. Vor Gebrauch der Kettensäge muss der Benutzer alle Hinweise und Anweisungen in der Gebrauchsanweisung gelesen und verstanden haben. Der Benutzer muss angemessene persönliche Schutzausrüstung (PSA) tragen. Mit der Kettensäge darf nur Holz gesägt werden. Materialien wie bspw. Kunststoff, Stein, Metall oder Holz, welches Fremdkörper enthält (bspw. Nägel oder Schrauben), dürfen nicht bearbeitet werden!

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Elektrokettensäge
• Schwert (Führungsschiene), montiert
• Sägekette, montiert
• Schwertschutzköcher, montiert
• 180 ml Bio-Sägekettenöl
• Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Übersicht

1 Hinterer Griff
2 Öltankkappe
3 Kettenbremshebel/ vorderer Handschutz
4 Schwert (Führungsschiene)
5 Sägekette
6 Umlenkstern
7 Krallenanschlag
8 Vorderer Griff
9 Elektromotor
10 Ein-/Ausschalter
11 Einschaltsperre
12 Kettenfangbolzen
13 Kettenspannring
14 Befestigungsschraube für Kettenradabdeckung
15 Kettenradabdeckung
16 Hinterer Handschutz
17 Zugentlastung
18 Netzstecker
19 Schwertschutzköcher

C 20 Ölstandsanzeige

21 Schienenbolzen

22 Spannschnecke

23 Kettenritzel

24 Nase

25 Öldurchlass

Funktionsbeschreibung

Die Elektrokettensäge besitzt als Antrieb einen Elektromotor. Die umlaufende Sägekette wird über ein Schwert (Führungsschiene) geführt.

Das Gerät ist mit einem Kettenschnellspann-system und einer Schnellstopp-Kettenbremse ausgestattet. Eine Öl-Automatik sorgt für die kontinuierliche Kettenschmierung. Zum Schutz des Anwenders ist die Elektrokettensäge mit verschiedenen Schutzeinrichtungen versehen.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Elektrokettensäge ...... FKS 2200 C2

Nenneingangsspannung ....230V\~, 50 Hz

Leistungsaufnahme 2200 W

Schutzklasse ....☐ / II

Kettengeschwindigkeit ...... 13,6 m/s

Gewicht (ohne Schwert und Kette) .. 4,7 kg

Gewicht (mit Schwert und Kette) ..... 5,9 kg

Tankinhalt 270 ml

Kette ..... Oregon 91P057X

verchromter Schneidzahn

rückschlagarm

Schwert .....Oregon 16" DOUBLE-GUARD

160SDEA041-112364

Kettenabstand 10 mm

Kettenstärke 1,3 mm

Zahnung des Kettenrades ....7

Schwertlänge 460 mm

Schnittlänge 395 mm

Schalldruckpegel

(L _ pA) ... ... 9 6, 0 dB (A); K _ pA = 3, 0 dB (A)

Schallleistungspegel ( L_WA )

gemessen .108,0 dB(A); K_wA = 3,0 dB(A)

garantiert ....112,0 dB(A)

Vibration (a) ..... 6,97 m/s²; K=1,50 m/s²

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden.

Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

DE AT CH

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Eine Elektrokettensäge ist ein gefährliches Gerät, das bei falscher oder nachlässiger Benutzung ernsthafte oder sogar tödliche Verletzungen verursachen kann. Beachten Sie daher zu Ihrer Sicherheit und der Sicherheit anderer stets nachfolgende Sicherheitshinweise und fragen Sie bei Unsicherheiten einen Fachmann um Rat.

Bildzeichen auf dem Gerät

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut. Üben Sie den Umgang mit der Elektrokettensäge und lassen Sie sich Funktion, Wirkungsweise und Sägetechniken von einem Fachmann erklären.

Lesen und beachten Sie die zur Maschine gehörende Betriebsanleitung!

Tragen Sie persönliche Schutzausrüstung. Gehör- und Augenschutz tragen!

Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine.

Elektrogeräte gehören nicht in den Hausmüll.

Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden.

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden des Netzkabels sofort den Netzstecker aus der Steckdose.

Garantierter Schallleistungspegel

460 mm Schwertlänge

Schutzklasse II

Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerastet ist. Lösen Sie die Kettenbremse, indem Sie den Bremshebel gegen den vorde- ren Griff schieben.

Symbole in der Betriebsanleitung

Gefahrenzeichen (anstelle des Ausrufungszeichens ist die Gefahr erläutert) mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

Bevor Sie mit der Elektrokettensäge arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit der Elektrokettensäge (Ablängen von Rundholz auf einem Sägebock) und lassen Sie sich

Funktion, Wirkungsweise, Sägetechniken und Personenschutzausrüstung von einem erfahrenen Anwender oder Fachmann erklären.

Beachten Sie den Lärmschutz und örtliche Vorschriften beim Holzfällen. Örtliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forstverwaltung nach.

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

Es besteht die Gefahr von Verletzungen.

Allgemeine Sicherheitshin- weise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit:

- Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Un-

ordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit der Elektroket-tensäge nicht in explosionsge-fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung der Elektrokettensäge fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Der Anschlussstecker der Elektrokettensäge muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie die Elektrokettensäge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom

DE AT CH

Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

• Legen Sie die Anschlussleitung so, dass sie während des Sägens nicht von Ästen oder Ähnlichem erfasst wird.
• Zweckentfremden Sie das Kabel nicht, um die Elektrokettensäge zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Wenn Sie mit der Elektrokettensäge im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb der Elektroket-tensäge in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutz-schalters vermindert das Risiko eines elektrischen Schlages. Benutzen Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.

Sicherheit von Personen:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit der Elektrokettensäge. Benutzen Sie die Elektrokettensäge nicht,

wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch der Elektrokettensäge kann zu ernsthaften Verletzungen führen.

- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheitsschuhe, Schnittschutzhose, Schutzhelm oder Gehörschutz verringert das Risiko von Verletzungen.

- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass die Elektroket-tensäge ausgeschaltet ist, bevor Sie sie an die Stromversorgung anschließen, sie aufnehmen oder tragen. Wenn Sie beim Tragen der Elektroket-tensäge den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

- Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie die Elektrokettensäge einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

- Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie die Elektrokettensäge in unerwarteten Situationen besser kontrollieren.

- Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen erfasst werden."

- Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird.

Verwendung und Behandlung der Elektrokettensäge:

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start der Elektrokettensäge.
• Bewahren Sie die unbenutzte Elektrokettensäge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

- Pflegen Sie die Elektrokettensäge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion der Elektrokettensäge beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

- Verwenden Sie die Elektrokettensäge, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch der Elektrokettensäge für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

- Bei Sägearbeiten am Hang stets oberhalb des Baumstammes stehen. Um im Moment des „Durchsägens“ die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu lösen. Darauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnitts den Stillstand der Kettensäge abwarten, bevor man die Kettensäge dort entfernt. Den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

DE AT CH

- Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen.

Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Betriebsanleitung. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch unser Service-Center repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

Sicherheitshinweise für Kettensägen:

- Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

- Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden. - Tragen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße ist vorgeschrieben.

Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

• Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.
• Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichtes oder zum Verlust der Kontrolle über die Kettensäge führen.
• Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.
• Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
• Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Ketten-säge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
• Befolgen Sie die Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte

oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.

• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.
• Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist - Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.
• Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da die Sägekette in Berührung mit verborgenen Stromleitungen oder dem Netzkabel des Gerätes kommen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Vorsichtsmaßnahmen gegen Rückschlag

Achtung Rückschlag! Achten Sie beim Arbeiten auf Rückschlag der Maschine. Es besteht Verletzungsgefahr. Sie vermeiden Rückschläge durch Vorsicht und richtige Säge-technik.

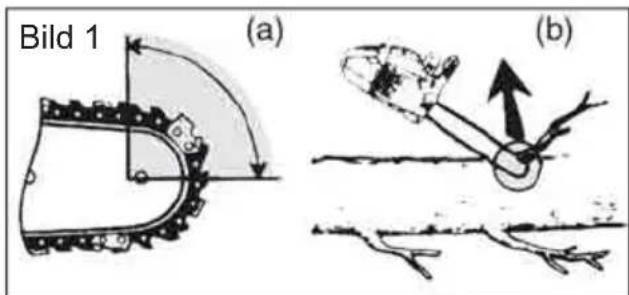

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (s. Bild 1/Abb. b).
• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird (s. Bild 1/Abb. a).
• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.
• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

- Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

DE AT CH

• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag.

Weiterführende Sicherheits- hinweise

• Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.
• Legen Sie die Anschlussleitung so, dass sie während des Sägens nicht von Ästen oder Ähnlichem erfasst wird.
• Benutzen Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.
• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Betriebsanleitung. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch unser Service-Center repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

Sicherheitsfunktionen

1 Hinterer Griff mit Handschutz (16)

schützt die Hand vor Ästen und Zweigen und bei abspringender Kette.

3 Kettenbremshebel/ vorderer Handschutz

Sicherheitseinrichtung, die die Sägekette bei einem Rückschlag sofort stoppt; Hebel kann auch manuell betätigt werden; schützt die linke Hand des Bedieners, wenn er vom vorderen Griff abrutscht.

5 Sägekette mit geringem Rückschlag

hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen, Rückschläge abzufangen.

7 Krallenanschlag

verstärkt die Stabilität, wenn vertikale Schnitte ausgeführt werden und erleichtert das Sägen.

9 Elektromotor

ist aus Sicherheitsgründen doppelt isoliert.

10 Ein-/Ausschalter mit Ketten-Sofort-Stopp

Bei Loslassen des Ein-/Ausschalters schaltet das Gerät sofort ab.

11 Einschaltsperre

Zum Einschalten des Gerätes muss die Einschaltspierre entriegelt werden.

12 Kettenfangbolzen

vermindert die Gefahr von Verletzungen, wenn die Kette reißt oder abspringt.

Inbetriebnahme

Tragen Sie beim Arbeiten mit der Sägekette stets Schutzhandschuhe und verwenden Sie nur Originalteile. Ziehen Sie vor allen Arbeiten an der Elektrokettensäge den Netzstecker.

Es besteht Verletzungsgefahr!

Bei Lieferung ist das Gerät komplett montiert. Bevor Sie die Elektrokettensäge in Betrieb nehmen, müssen Sie die Kette justieren, Kettenöl einfüllen, die Öl-Automatik und die Funktion der Kettenbremse prüfen.

Vorsicht! Elektrokettensäge kann nachölen.

Bitte beachten Sie, dass die Elektrokettensäge nach Gebrauch nachölt und Öl auslaufen kann, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vorgang, bedingt durch die notwendige Lüftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jede Elektrokettensäge während der Fertigung kontrolliert und mit Öl getestet wird, könnte trotz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Gehäuse leicht mit Öl beschmutzt. Bitte säubern Sie das Gehäuse mit einem Lappen.

Sägekette spannen

Mit einer richtig gespannten Kette erzielen Sie eine gute Schnittleistung und eine längere Lebensdauer.

Eine nicht richtig gespannte Kette kann reißen oder ab- springen. Es besteht Verletzungsgefahr. Prüfen Sie vor

jedem Starten der Elektroket- tensäge und nach 1 Stunde Sägezeit die Kettenspannung.

Die Kette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuhten Hand ganz herumziehen lässt. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

1. Vergewissern Sie sich, dass die Kettenbremse gelöst ist, d.h. der Kettenbremshebel (3) gegen den vorderen Griff (8) gedrückt ist.

2. Lösen Sie die Befestigungsschraube (14).

3. Zum Spannen der Elektrokettensäge drehen Sie den Kettenspannring (13) im Uhrzeigersinn.

Zum Lockern der Spannung drehen Sie den Kettenspannring (13) gegen den Uhrzeigersinn.

1. Ziehen Sie die Befestigungsschraube (14) wieder an.

Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Kettenschmierung

Schwert und Kette dürfen nie ohne Öl sein. Betreiben Sie die Elektrokettensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Kette

DE AT CH

schneller stumpf wird. Zu wenig Öl erkennen Sie an Rauchentwicklung oder Verfärbung des Schwertes.

Die Elektrokettensäge ist mit einer Öl-Automatik ausgestattet. Sobald der Motor läuft, fließt das Öl zum Schwert (4).

Kettenöl einfüllen:

• Prüfen Sie regelmäßig die Ölstandsanzeige (siehe c Nr. 20) und füllen Sie bei Erreichen der „Minimummarke“ Öl nach. Der Öltank fasst 270 ml Öl.
• Verwenden Sie Bio-Öl, das Zusätze zur Her absetzung von Reibung und Abnutzung enthält. Sie können es über unser Service-Center bestellen.
• Wenn Grizzly Bio-Öl nicht zur Verfügung steht, verwenden Sie Ketten-schmieröl mit geringem Anteil an Haft-zusätzen.

1. Schrauben Sie die Öltankkappe (2) ab und füllen Sie das Kettenöl in den Tank.

2. Wischen Sie eventuell verschüttetes Öl ab und schließen Sie die Öltankkappe (2) wieder.

Schalten Sie immer das Gerät ab und lassen Sie den Motor abkühlen, bevor Sie Kettenöl einfüllen. Durch Überlaufen von Öl besteht Brandgefahr.

Bedienung

Schalten Sie die Elektrokettensäge erst ein, wenn Schwert, Sägekette und Ketten radabdeckung korrekt montiert sind. Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät über einstimmt. Achten Sie

beim Starten auf einen sicheren Stand. Vergewissern Sie sich vor dem Starten, dass die Elektro-Kettensäge keine Gegenstände berührt.

Achtung! Die Elektrokettensäge kann nachölen, siehe Inbetriebnahme.

Einschalten

1. Überprüfen Sie vor dem Starten, ob sich genügend Kettenöl im Tank befindet und füllen Sie ggf. Kettenöl nach (s. Kapitel „Kettenöl einfüllen“).

2. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hängen Sie diese in die Zugentlastung (17) am hinteren Griff (1) ein.

3. Schließen Sie das Gerät an die Netzspannung an.

4. Lösen Sie die Kettenbremse, in- dem Sie den Kettenbremshebel/ vorderen Handschutz (3) gegen den vorderen Griff (8) schieben.

5. Halten Sie die Elektrokettensäge mit beiden Händen gut fest, mit der rechten Hand am hinteren (1) und mit der linken Hand am vorderen Griff (8). Daumen und Finger müssen die Handgriffe fest umschließen.

6. Zum Einschalten betätigen Sie mit dem rechten Daumen die Einschaltssperre (11) und drücken dann den Ein-/Ausschalter (10), die Elektrokettensäge läuft mit höchster Geschwindigkeit. Lassen Sie die Einschaltssperre (11) wieder los.

7. Die Motorsäge schaltet ab, wenn Sie den Ein-/Ausschalter (10) wieder loslassen. Eine Dauerlaufschaltung ist nicht möglich.

Kettenbremse prüfen

Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerastet ist.

1. Legen Sie die Elektrokettensäge auf eine feste, ebene Unterlage. Sie darf keine Gegenstände berühren.

2. Schließen Sie das Gerät an die Netzspannung an.

3. Lösen Sie die Kettenbremse, in- dem Sie den Kettenbremshebel/ vorderen Handschutz (3) gegen den vorderen Griff (8) schieben.

4. Halten Sie die Elektrokettensäge mit beiden Händen gut fest, mit der rechten Hand am hinteren (A 1) und mit der linken Hand am vorderen (8) Griff. Daumen und Finger müssen die Handgriffe fest umschließen.

5. Schalten Sie die Elektrokettensäge ein.

6. Betätigen Sie bei laufendem Motor mit der linken Hand den Kettenbremshebel (3). Die Kette sollte abrupt stoppen.

7. Wenn die Kettenbremse richtig funktioniert, lassen Sie den Ein-/Ausschalter los und lösen Sie die Kettenbremse.

Wenn die Kettenbremse nicht richtig funktioniert, dürfen Sie die Elektrokettensäge nicht verwenden. Es besteht

Verletzungsgefahr durch die nachlaufende Sägekette. Lassen Sie die Elektrokettensäge von unserem Kunden-dienst reparieren.

Öl-Automatik prüfen

Prüfen Sie vor Arbeitsbeginn den Ölstand und die Öl-Automatik.

- Schalten Sie die Elektrokettensäge ein und halten Sie sie über einen hellen Grund. Die Elektrokettensäge darf den Boden nicht berühren.

Wenn sich eine Ölspur zeigt, arbeitet die Elektrokettensäge einwandfrei.

Wenn sich keine Ölspur zeigt, reinigen Sie eventuell den Öldurchlass oder lassen Sie die Elektrokettensäge von unserem Kundendienst reparieren.

Reinigen Sie den Öldurchlass (25), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Öldurchlass auszuwischen.

Schwert wechseln

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker A 18).

2. Legen Sie das Gerät auf eine flache Oberfläche.

3. Drehen Sie die Befestigungsschraube (14) gegen den Uhrzeigersinn und lösen

Sie gleichermaßen den

Kettenspanning (A 13), um die Kettenspannung zu lockern und die Kettenradabdeckung (15) zu entfernen.

1. Nehmen Sie das Schwert (4) und die Sägekette (A5) ab.

Halten Sie das Schwert (4) zur Demontage in einem Winkel von ca. 45 Grad nach oben geschwenkt, um die Sägekette (A 5) leichter vom Kettenritzel (G 23) abnehmen zu können.

1. Zur Montage setzen Sie das Schwert (4) auf den Schienenbolzen (21), so dass die Spannschnecke (22) nach außen zeigt.

Sägekette montieren

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker (A 18).

2. Breiten Sie die Sägekette (5) in einer Schlaufe aus, so dass die Schnittkanten im Uhrzeigersinn ausgerichtet sind.

3. Legen Sie die Sägekette (5) in die Schwertnut ein. Halten Sie das Schwert (4) zur Montage in einem Winkel von ca. 45 Grad nach oben geschwenkt, um die Sägekette (5) leichter auf das Kettenritzel (23) führen zu können. Es ist normal, wenn die Sägekette (5) durchhängt.

4. Spannen Sie die Sägekette (5) vor, indem Sie die Spannschnecke (22) im Uhrzeigersinn drehen.

5. Setzen Sie die Kettenradabdeckung (15) auf. Dabei muss

zuerst die Nase (24) an der Abdeckung (15) in die dafür vorgesehene Kerbung am Gerät eingesetzt werden. Ziehen Sie die Befestigungsschraube (14) nur leicht an, da das Gerät noch gespannt werden muss.

Das Spannen der Sägekette ist im Kapitel „Inbetriebnahme“ beschrieben.

Sägetechniken

Allgemeines

• Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes (mit ziehender Kette) und nicht mit der Oberseite des Schwertes (mit schiebender Kette) sägen.
• Die Sägekette darf während des Durchsägens oder danach weder den Erdboden noch einen anderen Gegenstand berühren.
• Achten Sie darauf, dass die Sägekette nicht im Sägeschnitt festklemmt. Der Baumstamm darf nicht brechen oder absplittern.
• Beachten Sie auch die Vorsichtsmaßnahmen gegen Rückschlag (siehe Sicherheitshinweise).

Wenn die Sägekette festklemmt, versuchen Sie nicht, die Elektrokettensäge mit Gewalt herauszuziehen. Es besteht Verletzungsgefahr. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um die Elektrokettensäge freizubekommen.

Bäume fällen

Es ist viel Erfahrung erforderlich, um Bäume zu fällen. Fällen Sie nur Bäume, wenn Sie sicher mit der Elektroket-tensäge umgehen können. Benutzen Sie die Elektroket-tensäge auf keinen Fall, wenn Sie sich unsicher fühlen.

Wir raten unerfahrenen Anwendern aus Sicherheitsgründen davon ab, einen Baumstamm mit einer Schwertlänge zu fällen, die kleiner ist als der Stammdurchmesser.

• Achten Sie darauf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereichs aufhalten. Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nächstliegenden Arbeitsplatz muss 2 1/2 Baumlängen betragen.
• Achten Sie auf die Fällrichtung: Der Anwender muss sich in der Nähe des gefällten Baumes sicher bewegen können, um den Baum leicht ablängen und entasten zu können. Es ist zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfängt. Beachten Sie die natürliche Fallrichtung, die von Neigung und Krummschaftigkeit des Baumes, Windrichtung und Anzahl der Äste abhängig ist.
• Stehen Sie bei abschüssigem Gelände oberhalb des zu fällenden Baumes.
• Kleine Bäume mit einem Durchmesser von 15-18 cm können gewöhnlich mit einem Schnitt abgesägt werden.
• Bei Bäumen mit einem größeren Durchmesser müssen Kerbschnitte und ein Fällschnitt angesetzt werden (siehe unten).

Fällen Sie keinen Baum, wenn ein starker oder wechselnder Wind weht, wenn die Gefahr einer Eigentumsbeschädigung besteht oder wenn der Baum auf Leitungen treffen könnte.

Klappen Sie direkt nach Beenden des Sägevorgangs den Gehörschutz hoch, damit Sie Töne und Warnsignale hören können.

1. Entasten:

Entfernen Sie nach unten hängende Äste, indem Sie den Schnitt oberhalb des Astes ansetzen. Entasten Sie niemals höher als bis zur Schulterhöhe.

2. Fluchtbereich:

Entfernen Sie das Unterholz rund um den Baum, um einen leichten Rückzug zu sichern. Der Fluchtbereich (1) sollte etwa um 45° versetzt hinter der geplanten Fällrichtung (2) liegen.

3. Fallkerbe schneiden (A):

Setzen Sie eine Fallkerbe in die Richtung, in die der Baum fallen soll. Beginnen Sie mit dem unteren, horizontalen Schnitt. Die Schnitttiefe soll etwa 1/3 des Stammdurchmessers betragen. Machen Sie nun einen schrägen Sägeschnitt mit einem Schnittwinkel von ungefähr 45°, von oben, der exakt auf den unteren Sägeschnitt trifft.

Treten Sie nie vor einen Baum, der eingekerbt ist.

4. Fällschnitt (B):

Führen Sie den Fällschnitt von der anderen Seite des Stammes aus, während Sie links vom Baumstamm stehen und mit ziehender Sägekette sägen. Der Fällschnitt muss horizontal mindestens 5 cm oberhalb des horizontalen Kerbschnitts verlaufen.

Er sollte so tief sein, dass der Abstand zur Kerbschnittlinie mindestens 1/10 des Stammdurchmessers beträgt. Der nicht durchgesägte Teil des Stammes wird als Brechmaß bezeichnet.

1. Schieben Sie einen Fällkeil oder ein Brecheisen in den Fällschnitt, sobald die Schnitttiefe dies gestattet, um ein Festklemmen des Schwertes zu verhindern.

1. Wenn der Stammdurchmesser größer ist als die Länge des Schwertes, machen Sie zwei Schnitte.

2. Nach Ausführen des Fällschnitts fällt der Baum von selbst oder mit Hilfe des Fällkeils oder Brecheisens.

Sobald der Baum zu fallen beginnt, ziehen Sie die Elektrokettensäge aus dem Schnitt heraus, stoppen den Motor, legen die Elektrokettensäge ab und verlassen den Arbeitsplatz über den Rückzugsweg.

Entasten

Entasten ist die Bezeichnung für das Entfernen von Ästen und Zweigen von einem gefällten Baum.

Viele Unfälle geschehen beim Entasten. Sägen Sie nie Äste ab, wenn Sie auf dem Baumstamm stehen. Behalten Sie den Rückschlagbereich im Auge, wenn Äste unter Spannung stehen.

• Entfernen Sie Stützzweige erst nach dem Ablängen.
• Unter Spannung stehende Äste müssen von unten nach oben gesägt werden, um ein Festklemmen der Elektrokettensäge zu verhindern.
• Beim Absägen von dickeren Ästen verwenden Sie dieselbe Technik wie beim Ablängen.
• Arbeiten Sie links vom Stamm und so nahe wie möglich an der Elektrokettensäge. Nach Möglichkeit ruht das Gewicht der Elektrokettensäge auf dem Stamm.
• Wechseln Sie den Standort, um Äste jenseits des Stammes abzusägen.
• Verzweigte Äste werden einzeln abgelängt.

Ablängen

Ablängen ist das Sägen von gefällten Baumstämmen in kleine Abschnitte.

• Achten Sie darauf, dass die Sägekette beim Sägen den Erdboden nicht berührt.
• Achten Sie auf guten Stand und stehen Sie bei abschüssigem Gelände oberhalb des Stammes.

1. Stamm liegt am Boden:

Sägen Sie von oben den Stamm ganz durch und achten Sie am Ende des Schnittes darauf, den Boden nicht zu berühren. Wenn die Möglichkeit besteht, den Stamm zu drehen, sägen Sie ihn zu 2/3 durch. Dann drehen Sie den Stamm um und sägen den Rest des Stammes von oben durch.

2. Stamm ist an einem Ende abgestützt:

Sägen Sie zuerst von unten nach oben (mit der Oberseite des Schwertes) 1/3 des Stammdurchmessers durch, um ein Splittern zu vermeiden. Sägen Sie dann von oben nach unten (mit der Unterseite des Schwertes) auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden.

3. Stamm ist an beiden Enden abgestützt:

Sägen Sie zuerst von oben nach unten (mit der Unterseite des Schwertes) 1/3 des Stammdurchmessers durch. Sägen Sie dann von unten nach oben (mit der Oberseite des Schwertes), bis sich die Schnitte treffen.

4. Sägen auf einem Sägebock:

Halten Sie die Elektrokettensäge mit beiden Händen fest und führen Sie die Maschine während des Sägens vor dem Körper. Wenn der Stamm durchtrennt wird, führen Sie die Maschine rechts am Körper vorbei (1). Halten Sie den linken Arm so gerade wie möglich (2). Achten Sie auf den herabfallenden Stamm. Stellen Sie sich so, dass der abgetrennte Stamm keine Gefährdung darstellt. Achten Sie auf Ihre Füße. Der abgetrennte Stamm könnte beim Herabfallen Verletzungen verursachen. Halten Sie das Gleichgewicht (3).

Wartung und Reinigung

Führen Sie Wartungs- und Reinigungsarbeiten grundsätzlich bei ausgeschaltetem Motor

und gezogenem Netzstecker durch. Verletzungsgefahr! Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserer Fachwerkstatt durchführen. Benutzen Sie nur originale Ersatzteile. Lassen Sie die Maschine vor allen Wartungs- und Reinigungsarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Reinigung

• Reinigen Sie die Maschine nach jedem Gebrauch gründlich. Dadurch verlängern Sie die Lebensdauer der Maschine und vermeiden Unfälle.
• Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegebenenfalls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen. Benutzen Sie zur Reinigung keine Lösungsmittel oder Benzin!
• Reinigen Sie nach jeder Benutzung die Sägekette. Benutzen Sie hierzu einen Pinsel oder Handfeger. Benutzen Sie zur Reinigung der Kette keine Flüssigkeiten. Ölen Sie die Kette nach der Reinigung mit Kettenöl leicht ein.
• Reinigen Sie die Lüftungsschlitze und die Oberflächen der Maschine mit einem Pinsel, Handfeger oder trockenem Lappen. Benutzen Sie zur Reinigung keine Flüssigkeiten.

Wartungsintervalle

Führen Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung Ihrer Elektrokettensäge wird die Lebens-

dauer der Elektrokettensäge verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Tabelle Wartungsintervalle

Maschinenteil	Aktion	Vor jedem Gebrauch	Nach 10 Betriebsstunden
Komponenten der Kettenbremse	Prüfen, bei Bedarf ersetzen	√
Kettenritzel Prüfen,	bei Bedarf ersetzen	√
Sägekette (5)	Prüfen, ölen, bei Bedarf nachschleifen oder ersetzen	√
Schwert (4) Prüfen,	reinigen, ölen	√
Schwert (4) Schwert	umdrehen		√
Öl-Automatik	Prüfen, bei Bedarf Öldurchlass reinigen	√

Sägekette ölen

Reinigen und ölen Sie die Kette regelmäßig. Dadurch halten Sie die Kette scharf und erreichen eine optimale Maschinenleistung. Bei Schäden aufgrund unzureichender Wartung der Sägekette erlischt der Garantieanspruch. Ziehen Sie den Netzstecker und benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

• Ölen Sie die Kette nach der Reinigung, nach 10-stündigem Einsatz oder mindestens einmal pro Woche, je nachdem was zuerst eintrifft.
• Vor dem Ölen muss das Schwert, insbesondere die Zahnung des Schwertes

gründlich gereinigt werden. Benutzen Sie hierzu einen Handfeger und einen trockenen Lappen.

- Ölen Sie die einzelnen Kettenglieder mit Hilfe einer Ölspritze mit Nadelspitze (im Fachhandel erhältlich). Tragen Sie einzelne Öltropfen auf die Gelenke und auf die Zahnspitzen der einzelnen Kettenglieder auf.

Schneidzähne schärfen

Eine falsch geschärfte Sägekette erhöht die Rückschlaggefahr! Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

Eine scharfe Kette gewährleistet eine optimale Schnittleistung. Sie frisst sich mühelos durch das Holz und hinterlässt große, lange Holzspäne. Eine Sägekette ist stumpf, wenn Sie die Schneidausrüstung durch das Holz drücken müssen und die Holzspäne sehr klein sind. Bei einer sehr stumpfen Sägekette fallen überhaupt keine Späne, sondern nur Holzstaub an.

- Die sägenden Teile der Kette sind die Schneidglieder, die aus einem Schneidezahn und einer Tiefenbegrenzernase bestehen. Der Höhenabstand zwischen diesen beiden bestimmt die Schärftiefe. - Beim Schärfen der Schneidezähne müssen folgende Werte berücksichtigt werden:

- Schärfwinkel (30°)

Brustwinkel (85°)

• Schärftiefe (0,65 mm)
• Rundfeilendurchmesser (4,0 mm)

Abweichungen von den Maßangaben der Schneidengeometrie können zu einer Erhöhung der Rückschlagneigung der Maschine führen. Erhöhte Unfallgefahr!

Zum Schärfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und in der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fachwerkstatt schärfen zu lassen. Wenn Sie sich das Schärfen der Kette zutrauen, erwerben Sie die Werkzeuge im Fachhandel.

1. Schalten Siedas Gerät aus und ziehen Sie den Netzstecker.

2. Zum Schärfen sollte die Kette straff gespannt sein, um ein richtiges Schärfen zu ermöglichen.

3. Zum Schärfen ist eine Rundfeile mit 4,0 mm Durchmesser erforderlich.

Andere Durchmesser beschädigen die Kette und können zu einer Gefährdung beim Arbeiten führen!

1. Schärfen Sie nur von innen nach außen. Führen Sie die Feile von der Innenseite des Schneidzahns nach außen. Heben Sie die Feile ab, wenn Sie diese zurückziehen.
2. Schärfen Sie zuerst die Zähne einer Seite. Drehen Sie dann die Elektroket-tensäge um und schärfen Sie die Zähne der anderen Seite.
3. Die Kette ist abgenutzt und muss gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneidzahns übrig ist.
4. Nach dem Schärfen müssen alle Schneidglieder gleich lang und breit sein.
5. Nach jedem dritten Schärfen muss die Schärftiefe (Tiefenbegrenzung) geprüft werden, und die Höhe mit Hilfe einer Flachfeile nachgefeilt werden. Die Tiefenbegrenzung sollte um ca. 0,65 mm gegenüber dem Schneidzahn zurückstehen. Runden Sie nach dem Zurücksetzen die Tiefenbegrenzung nach vorne etwas ab.

Kettenspannung einstellen

Das Einstellen der Kettenspannung ist im Kapitel „Inbetriebnahme - Sägekette spannen“ beschrieben.

DE AT CH

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
• Prüfen Sie regelmäßig die Kettenspannung und stellen Sie diese so oft wie nötig nach. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

Neue Sägekette einlaufen lassen

Bei einer neuen Kette verringert sich die Spannkraft nach einiger Zeit. Deshalb müssen Sie nach den ersten 5 Schnitten, spätestens nach 1 Stunde Sägezeit die Kette nachspannen.

Befestigen Sie eine neue Kette nie auf einem abgenutzten Kettenritzel oder auf einem beschädigten oder abgenutzten Schwert. Die Kette könnte abspringen oder reißen. Schwere Verletzungen können die Folge sein.

Schwert warten

Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker (18).

2. Nehmen Sie die Kettenradabdeckung (15), die Sägekette (5) und das Schwert (4) ab.

3. Prüfen Sie das Schwert (4) auf Abnutzung. Entfernen Sie Grate und begradigen Sie die Führungsflächen mit einer Flachfeile.

4. Reinigen Sie den Öldurchlass (J 25), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten.
5. Montieren Sie Schwert (4), Sägekette (5) und Kettenradabdeckung (15) und spannen Sie die Elektrokettensäge.

Bei optimalem Zustand des Öldurchlasses sprüht die Sägekette wenige Sekunden nach Anlassen der Elektrokettensäge automatisch etwas Öl ab.

Das Schwert (4) muss alle ca.10 Arbeitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleisten. Wird das Schwert (4) gedreht, muss die Spannschnecke (F 22) auf die andere Schwertseite ummontiert werden: Lösen Sie hierzu die Fixierungsschraube, die das Schwert (4) mit der Spannschnecke (F 22) verbindet. Setzen Sie die Spannschnecke (F 22) auf die andere Schwertseite und schrauben Sie die Fixierungsschraube wieder ein.

Entsorgung/ Umweltschutz

Entsorgen Sie Altöl umweltgerecht - geben Sie es an einer Entsorgungsstelle ab. Schütten Sie Altöl nicht in die Kanalisation oder in den Abfluss. Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Entleeren Sie den Öltank sorgfältig und geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Ersatzteile

Wenden Sie sich zum Nachkauf von Ersatzteilen an die angegebene Service-Adresse. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Geben Sie für alle weiteren Ersatzteile bei der Bestellung unbedingt den Maschinen- typ und die Teilenummer in der Explosions- zeichnung an.

Oregon Sägekette ....3009 1570 Oregon Ersatzschwert....3010 0412 Bio Sägekettenöl 1 l ....3023 0001 Bio Sägekettenöl 5 l ....3023 0002

Die Oregon Ersatz-Sägekette darf nur in Verbindung mit dem zugehörigen Oregon-Schwert und der dafür zuge-lassenen Elektrokettensäge verwendet werden. Es besteht Verletzungsgefahr.

Zubehör kann online unter:

Problem Mögliche	Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehltHaussicherung spricht an	Steckdose, Netzanschluss-leitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann.Haussicherung prüfen
	Ein-/Ausschalter (10) defekt Reparatur durch Kundendienst
	Kohlebürsten abgenutzt Reparatur durch Kundendienst
	Motor defekt Reparatur durch Kundendienst
Kette dreht sich nicht	Kettenbremse blockiert Säge-kette (5)	Kettenbremse überprüfen, evtl.Kettenbremse lösen
Schlechte Schneidleis-tung	Sägekette (5) falsch montiert Sägekette richtig montieren
	Sägekette (5) stumpf	Schneidzähne schärfen oder neue Kette aufziehen
	Kettenspannung ungenügend Kettenspannung überprüfen
Gerät läuft schwer,Kette springt ab	Kettenspannung ungenügend Kettenspannung überprüfen
Kette wird heiß,Rauchentwicklung beim Sägen, Verfär-bung der Schiene	Zu wenig Kettenöl	Ölstand prüfen und ggf. Ketten-öl nachfüllen,Öl-Automatik prüfen und ggf.Öldurchlass reinigen oder Reparatur durch Kundendienst

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Filter oder Aufsätze) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder Glasteile).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN 12345) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Betriebsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.

DE AT CH

• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

DE Tel.: [phone] (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.) E-Mail: [e-mail] IAN 79271

AT Service Österreich Tel.: [phone]

(0,15 EUR/Min.) E-Mail: [e-mail] IAN 79271

Service Schweiz

CH Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 79271

Service-Niederlassung

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

DE Grizzly Gartengeräte GmbH & CO KG

AT Kundenservice Georgenhäuser Str. 1 64409 Messel Homepage: www.grizzly.biz

A.S.A. Marina AG

Postfach Nr. 406 6906 Lugano Cassarate

D-64823 Groß-Umstadt

Stand der Informationen: 10 / 2012

Ident.-No.: 75018122102012-GB/IE/CY
