GEBRUIKSAANWIJZING FKS 2200 G4 FLORABEST

Vertaling van de originele gebruiksaanwijzing

ES

MOTOSIERRA ELÉCTRICA

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

CZ

Algemene beschrijving 85

Omvang van de levering 85

Overzicht 85

Functiebeschrijving 86

Veiligheidsvoorschriften 86

Symbolen op de zaag 87

Symbolen in de handleiding......88

Algemene veiligheidsrichtlijnen......88

Algemene veiligheidsinstructies voor elektrisch gereedschap 88

Veiligheidsmaatregelen tegen terugslag....92

Restrisico's....93

Verdergaande veiligheidsinstructies..94

Veiligheidsfunkties....94

Montage 94

Zaagketting en zwaard monteren.....95

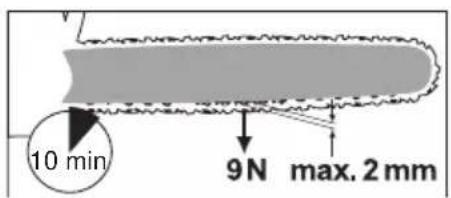

Ketting aanspannen 95

Kettingsmering....96

Bedienen van de kettingzaag.....97

Starten....97

Kettingrem kontroleren 97

Kettingsmering kontroleren 98

Zwaard vervangen....98

Zaagtechnieken 98

Allgemeen....98

Bomen vellen....99

Snoeien 100

Doorzagen....101

Onderhoud en reiniging...... 101

Reiniging 102

Onderhoudsintervallen 102

Tabel onderhoudsintervallen...... 102

Kettingen oliën....103

Ketting slijpen....103

Spanning instellen....104

Nieuwe ketting laten inlopen...... 104

Zwaard onderhouden....104

Zwaard omdraaien 105

Opslag....105

Berging en milieu....105

Reserveonderdelen /

Accessoires 106

Foutmeldingen 107

Garantie 108

Reparatieservice 109

Service-Center 109

Importeur 109

Vertaling van de originele CE-conformiteitsverklaring ....192

Explosietekening......197

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuw apparaat. Daarmee hebt u voor een hoogwaardig apparaat gekozen.

Dit apparaat werd tijdens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd. Er kan niet uitgesloten worden dat er zich in specifieke gevallen aan of in het apparaat resp. in slangleidingen resthoeveelheden water of smeerstoffen bevinden. Dit duidt niet op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwijzing vormt een bestanddeel van dit apparaat.

Ze omvat belangrijke aanwijzingen voor veiligheid, gebruik en afvalverwijdering. Maak u vóór het gebruik van het apparaat met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het apparaat uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het apparaat mee aan derden.

Gebruik

De elektrische kettingzaag is enkel voor het zagen van hout gekonstrueerd. Voor alle andere toepassingen (bv. het snijden van metselwerk, kunststoffen of levensmiddelen) is de zaag niet geschikt. De kettingzaag is voor de doe-het-zelver bedoeld. Ze werd niet voor industriëel langdurig gebruik ontwikkeld.

De machine is voor gebruik door volwassenen bedoeld. Jongeren onder de 16 jaar mogen enkel onder toezicht de kettingzaag gebruiken.

De producent is niet verantwoordelijk voor schade die veroorzaakt wordt door foute bediening of door gebruik bij toepassingen waarvoor de zaag niet geschikt is. Deze elektrische kettingzaag mag slechts door één persoon en uitsluitend voor het zagen van hout gebruikt worden. De kettingzaag moet met de rechterhand aan de achterste handgreep en met de linkerhand aan de voorste handgreep vastgehouden worden. Vóór gebruik van de kettingzaag moet de gebruiker alle in de gebruiksaanwijzing vermelde opmerkingen en aanwijzingen gelezen en begrepen hebben. De gebruiker moet gepaste persoonlijke beschermingsmiddelen (PBM) dragen. Met de kettingzaag mag uitsluitend hout gezaagd worden. Materialen zoals bijvoorbeeld kunststof, steen, metaal of hout dat vreemde voorwerpen (bijvoorbeeld spijkers of schroeven) omvat, mogen niet behandeld worden!

Algemene beschrijving

De afbeeldingen vindt u op de uitklapbare pagina's.

Omvang van de levering

Pak het apparaat uit en controleer, of de inhoud volledig is:

• Elektrische Kettingzaag
• Zwaard (geleidingsrails) (reeds gemonteerd)
• Ketting (reeds gemonteerd)
• Beschermkoker voor zwaard
• Oliefles met 180 ml bio-olie
• Gebruiksaanwijzing

Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmateriaal.

Overzicht

A 1 achterste handvat 2 olietankdop

3 kettingremhendel/voorste andvat
4 zwaard
5 ketting
6 Neuswiel

7 Bevestigingsschroef voor kettingwielkap
8 Kettingwielkap

9 Schroef voor ketting- snelspansysteem

13 aan- en uitschakelaar

14 startvergrendeling

15 elektromotor

16 voorste handvat

17 klemhendel

18 Kettingvanger (niet zichtbaar)

19 Beschermkoker voor zwaard

20 Olie fles

21 Oliepeil-indicatie

22 Minimummarkering "MIN" van de oliepeilindicatie

NL BE

F 23 Railpinnen 24 Kettingrondsel 25 Nok

26 Olietoevoer

Functiebeschrijving

De kettingzaag wordt aangedreven door een elektromotor. De rondlopende ketting loopt over een zwaard (geleidingsrails). Het apparaat is uitgerust met een snelspan-systeem voor de ketting en een snelstop-kettingrem. Door de automatische olievoorziening wordt de ketting continu gesmeerd. Ter bescherming van de gebruiker is de kettingzaag voorzien van verschillende veiligheidsvoorzieningen. Hieronder wordt de functie van de bedie-ningsonderdelen omschreven.

Technische gegevens

Elektrische kettingzaag......FKS 2200 G4

Netspanning U .....230-240 V\~, 50 Hz

Prestatievermogen P .....2200 Watt

Veiligheidsklasse....

Beschermingsklasse......IPXO

Kettingsnelheid v _0 ......15,3 m/s

Gewicht (zonder zwaard en ketting) 4,3kg

Gewicht (met zwaard en ketting) ....5,0 kg

Olietank...... ca. 250 ml

Kettingsteek....Oregon 91P057X

verchroomde zaagtanden, terugslagarm

Zwaard ......Oregon 16" Double-Guard 160SDEA041 - 112364

Schakelafstand 10 mm

Schakelsterkte....1,3 mm

Tanden van het kettingwiel 6

Zwaardlengte 460 mm

Zaaglengte 395 mm

Geluidsdrukniveau

$$ \left(L _ {p A}\right) \dots 9 4, 1 \mathrm{dB} (A); K _ {p A} = 3 \mathrm{dB} $$

Geluidsvermogensniveau (L WA ) gemeten .. 104,8 dB (A); K WA = 2,49 dB gewaarborgd....107 dB (A) Vibratie (a _h ).....3,22 m/s ^2 ; K = 1,5 m/s ^2

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testme- thode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden.

De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

Afhankelijk van de manier, waarop het elektrische gereedschap gebruikt wordt, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen. Probeer de belasting door trillingen zo gering mogelijk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting zijn het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werktijd. Daarbij moeten alle delen van de bedrijfscyclus in acht worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).

Veiligheidsvoorschriften

Dit gedeelte behandelt de fundamentele veiligheidsrichtlijnen bij het werken met de elektrische kettingzaag.

Een elektrische kettingzaag is een gevaarlijke machine, die bij fout of slordig gebruik ernstige of zelfs dodelijke verwondingen kan veroorzaken. Let daarom op volgende richtlijnen voor zowel uw veiligheid als voor die van anderen en vraag bij onzekerheden een vakman om raad.

Symbolen op de zaag

Maakt u zich vooraleer u met de elektronische kettingzaag gaat werken met alle onderdelen vertrouwd. Oefen het hanteren van de zaag en vraag uitleg aan een vakman i.v.m.het functioneren, werkwijze en zaagtechnieken.

De motor kan niet starten als de kettingrem vergrendeld is. Ontgrendel de kettingrem door de remhendel tegen het voorste handvat te duwen.

Lees aandachtig de gebruiksaanwijzing die bij de machine hoort!

Oog- en oorbescherming dragen! Draag een veiligheidsbril!

Draag tegen snijdwonden beschermende handschoenen!

Draag een veiligheidshelm

Draag veiligheidsschoenen met een stevige zool!

Draag beschermende kleding!

Werk nooit met één

Opgepast! Terugslag – let op voor terugslag van de machine

Stel de machine niet bloot aan vocht. De machine mag noch voch- tig zijn noch in vochtige omgeving gebruikt worden.

Opgepast! Trek bij beschadiging of doorsnijden van de stroomdraad onmiddellijk de stekker uit het stopcontact.

Gegarandeerd akoestisch niveau

Pictogram op de typeplaat:

Machines horen niet bij huishoude- lijk afval thuis.

Zwaardlengte

Veiligheidsklasse II (Dubbele isolatie)

Pictogram onder de kettingwielafdekking:

Looprichting van de zaagketting in acht nemen. Let op! Lees de gebruiksaanwijzing.

Pictogram op het zwaard:

Looprichting zaagketting

Pictogram op de olietankdop: Zaagketting oliën

Pictogram op de bevestigingsschroef voor de kettingwielafdekking:

OPEN

DICHT

NL BE

Pictogram op de kettingremhendel:

Kettingrem: UIT

Kettingrem: AAN

Pictogram op de schroef voor het kettingsnelspansysteem:

lossen

aanspannen

Symbolen in de handleiding

Gevaarsymbolen met gegevens ter preventie van lichamelijke letsels en materiële schade.

Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok.

Gebodsteken met gegevens ter preventie van beschadigingen.

Draag beschermende handschoenen om snijwonden te vermijden!

Aanwijzingsteken met informatie voor een betere omgang met het apparaat.

Algemene veiligheidsrichtlijnen

Maakt u zich vooraleer u met de elektronische kettingzaag gaat werken met alle onderdelen vertrouwd. Oefen het hanteren van de zaag (doorzagen van rond hout op een zaagbok) en vraag uitleg aan een ervaren gebruiker of een vakman i.v.m.het functioneren, werkwijze en zaagtechnieken.

Houd rekening met de geluidshinder en de lokale voorschriften bij het vellen en zagen van bomen. Lokale voorschriften kunnen een controle op geschiktheid vereisen. Vraag dit na bij de bevoegde instantie.

Let op! Bij gebruik van elektrische gereedschappen dienen ter bescherming tegen een elektrische schok, lichamelijk letsel en brandgevaar de volgende principiële veiligheidsmaatregelen in acht te worden genomen. Er bestaat een risico op lichamelijk letsel.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstructies gebruikte begrip „Elektrisch gereedschap“ heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

Veiligheid op de werkplaats:

- Houd uw werkterrein netjes en goed verlicht. Wanorde of onverlichte werkterreinen kunnen tot ongevallen leiden.

- Werk met de elektrische kettingzaag niet in een explosieve

omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen kunnen doen ontsteken.

- Houd kinderen en andere personen tijdens het gebruik van de elektrische kettingzaag op een veilige afstand. Bij afleiding kunt u de controle over het apparaat verliezen.

Elektrische veiligheid:

Opgepast: zo vermijdt u ongevallen en verwondingen door een elektrische schok:

- De aansluitstekker van de elektrische kettingzaag moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met randaarde. Ongewijzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.

- Vermijd lichamelijk contact met geaarde oppervlakken zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.

- Houd de elektrische kettingzaag op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op een elektrische schok.

- Gebruik de kabel niet voor een verkeerd doeleinde om de elektrische kettingzaag te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel op een veilige

afstand van hitte, olie, scherpe kanten of bewegende apparaat-onderdelen. Beschadigde of verstrikt geraakte kabels verhogen het risico op een elektrische schok.

- Als u met de elektrische kettingzaag in de open lucht werkt, gebruikt u enkel verlengsnoeren, die ook voor buiten geschikt zijn. Het gebruik van een voor buiten geschikt verlengsnoer verlaagt het risico op een elektrische schok.

- Indien de werking van de elektrische kettingzaag in een vochtige omgeving niet vermijdbaar is, maakt u gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verlaagt het risico op een elektrische schok. Sluit het apparaat aan op een stopcontact met een aardlekschakelaar (Fl-schakelaar) met een gemeten lekstroom van niet meer dan 30 mA.

- Gebruik alleen goedgekeurde voedingskabel van type H05RN-F, die niet meer dan 75 meter in lengte en die bestemd is voor gebruik buitenshuis. De dirigent dwarsdoorsnede van het snoer moet ten minste 2,5 mm². Altijd volledig uitrollen een kabel trommel vóór gebruik. Controleer het netsnoer voor schade.

Veiligheid van personen:

Opgepast: zo vermijdt u ongeval- len en verwondingen:

- Wees aandacht, let erop wat u doet en ga met verstand aan het werk met de elektrische kettingzaag. Gebruik de elektrische kettingzaag niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Eén moment van onoplettendheid bij het

NL BE

gebruik van de elektrische kettingzaag kan tot ernstige verwondingen leiden.

- Draag persoonlijke beschermingsmiddelen en altijd een beschermende bril. Het dragen van persoonlijke beschermingsmiddelen, zoals antislip veiligheidsschoenen, broek met snijbescherming, veiligheidshelm of gehoorbescherming verlaagt het risico op verwondingen.

- Vermijd een onopzettelijke ingebruikname. Vergewis u dat de elektrische kettingzaag uitgeschakeld is voordat u ze op de stroomvoorziening aansluit, oprapt of draagt. Indien u bij het dragen van de elektrische kettingzaag uw vinger op de schakelaar houdt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

- Verwijder het instellingsgereedschap of schroefsleutels voordat u de elektrische kettingzaag inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondingen leiden.

- Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen tijde het evenwicht. Daardoor kunt u de elektrische kettingzaag in onver- wachte situaties beter controleren.

- Houd haar, kledij en handschoenen op een veilige afstand van bewegende onderdelen. Sieraden of lang haar kunnen door bewegende onderdelen vastgegrepen worden.

- Wanneer stofafzuig- en opvangsystemen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze aangesloten zijn en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.

- Waarschuwing! Dit elektrische gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelijke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt.

Gebruik en behandeling van de elektrische kettingzaag:

- Overbelast het apparaat niet. Gebruik voor uw werk het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensgebied.

- Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

- Trek de stekker uit het stopcontact voordat u apparaatinstellingen doorvoert, toebehoren wisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt een onopzette- lijke start van de elektrische kettingzaag.

- Bewaar de ongebruikte elektrische kettingzaag buiten het bereik van kinderen. Laat personen, die met het apparaat niet vertrouwd zijn of deze aanwijzingen niet gelezen hebben, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt.

- Onderhoud de elektrische kettingzaag met zorg. Controleer, of

beweegbare onderdelen foutloos functioneren en niet klemmen, of er onderdelen gebroken of zodanig beschadigd zijn, dat de werking van de elektrische kettingzaag in negatieve zin beïnvloed wordt. Laat beschadigde onderdelen vóór het gebruik van het apparaat repareren. Tal van ongevallen zijn aan slecht onderhouden elektrisch gereedschap te wijten.

- Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhouden snoeigereedschap met scherpe snoeikanten gaat minder klemmen en is gemakkelijker te bedienen.

- Gebruik de elektrische kettingzaag, toebehoren, inzetgereedschap, enz. in overeenstemming met deze aanwijzingen. Neem daarbij de arbeidsomstandigheden en de uit te voeren werkzaamheid in acht. Het gebruik van de elektrische kettingzaag voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

- Bij zaagwerkzaamheden op een helling steeds boven de boomstam staan. Om op het moment van het „doorzagen“ de volledige controle te behouden tegen het einde van de snede de drukkracht verminderen zonder de vaste grip aan de handgrepen van de kettingzaag te lossen. Erop letten dat de kettingzaag niet de grond raakt. Na voltooiing van de snede de stilstand van de kettingzaag afwachten voordat men de zaagketting daar verwijdert. De motor van de kettingzaag altijd uitschakelen voordat men van de ene naar de andere boom overgaat.

- Vuil, stenen, losse schors, spijkers, haakjes en draad dienen van de boom verwijderd te worden.

Service:

- Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Daardoor wordt gewaarborgd dat de veiligheid van het elektrische gereedschap gehandhaafd blijft.

- Volg nauwgezet de in deze gebruiks- aanwijzing vermelde onderhouds- , controle- en service-instructies op. Beschadigde beschermingsinrichtingen en onderdelen moeten vakkundig dor ons servicecenter gerepareerd of uitgewisseld worden, voor zover er niets anders in de gebruiksaanwijzing vermeld is.

Veiligheidsinstructies voor kettingzagen:

- Houd bij een draaiende zaag alle lichaamsdelen op een veilige afstand van de zaagketting. Vergewis u vóór de start van de zaag dat de zaagketting niets raakt. Bij het werken met een kettingzaag kan één moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting vastgegrepen worden.

- Houd de kettingzaag altijd met uw rechterhand aan de achterste handgreep en uw linkerhand aan de voorste handgreep vast. Het vasthouden van de kettingzaak in een omgekeerde arbeidshouding verhoogt het risico op verwondingen en mag niet toegepast worden.

- Houd het elektrische gereedschap uitsluitend aan de geïsoleerde handgreepoppervlakken vast omdat de zaagketting in

contact met verborgen stroom- leidingen of met het netsnoer kan komen. Het contact van de zaagketting met een spanningvoerende leiding kan metalen apparaatonderde- len onder spanning zetten en tot een elektrische schok leiden.

- Draag een beschermende bril en gehoorbescherming. Verdere beschermingsmiddelen voor hoofd, handen, benen zijn verplicht. Passende beschermende kledij vermindert het gevaar voor verwondingen door rondvliegend spaanmateriaal en een toevallige aanraking van de zaagketting.

- Werk met de kettingzaag niet op een boom Bij de werking van een kettingzaag op een boom bestaat er gevaar voor verwondingen.

- Let altijd op een vaste stand en gebruik de kettingzaag enkel wanneer u op een vaste, veilige en effen grond staat. Een glibberige ondergrond of instabiele standvlakken, zoals op een ladder, kunnen tot het verlies van het evenwicht of tot het verlies van de controle over de kettingzaag leiden.

- Houd er bij het snoeien van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de gespannen tak de operator raken en/of de kettingzaag doen verliezen.

- Wees uiterst voorzichtig bij het snoeien van onderhout en jonge bomen. Het dunne materiaal kan in de zaagketting verstrikt geraken en op u slaan of u uit uw evenwicht brengen.

- Draag de kettingzaag aan de voorste handgreep in een uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Bij transport of bewaring van de kettingzaag steeds de bescher-

mende afdekking opzetten. Een zorgvuldige omgang met de kettingzaag verlaagt de waarschijnlijkheid dat er per vergissing contact met de draai- ende zaagketting plaatsvindt.

- Volg de aanwijzingen voor de smering, de kettingspanning en de wissel van toebehoren op. Een onoordeelkundig gespannen of gesmeerde ketting kan ofwel breken, ofwel het risico op terugslag verhogen.

- Houd handgrepen droog, netjes en vrij van olie en vet. Vettige, olieachtige handgrepen zijn glibberig en leiden tot het verlies van de controle.

- Enkel hout zagen. De kettingzaag niet gebruiken voor werkzaamheden, waarvoor ze niet bestemd is - voorbeeld: gebruik de kettingzaag niet voor het zagen van plastic, metselwerk of bouwmaterialen, die niet van hout zijn.

Het gebruik van de kettingzaag voor niet reglementair voorgeschreven werkzaamheden kan tot gevaarlijke situaties leiden.

Veiligheidsmaatregelen tegen terugslag

Opgepast terugslag! Let tijdens het werken op terugslag van de machine. Er bestaat verwondinggevaar. U kan terugslag vermijden door behoedzaamheid en de juiste zaagtechniek.

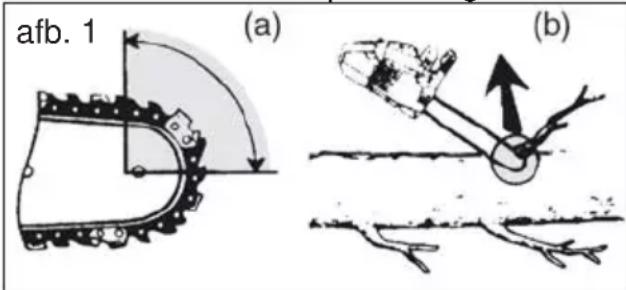

afb. 1 (a) (b)

- Terugslag kan zich voordoen wanneer het uiteinde van de geleiderail een

voorwerp raakt of wanneer het hout kromt en de kettingzaag in de snede vastklemt (zie afb. 1, b).

• Een aanraking met het uiteinde van de rail kan in sommige gevallen tot een onverwachte, achterwaarts gerichte reactie leiden, waarbij de geleiderail opwaarts en in de richting van de met de bediening belaste persoon geslagen wordt (zie afb. 1, a).
• Het vastzitten van de kettingzaag aan de bovenkant van de geleiderail kan de rail fel in de richting van de operator terugstoten.
• ledere van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en u zich mogelijkerwijs ernstig verwondt. Vertrouw niet uitsluitend op de in de kettingzaag ingebouwde veiligheidsvoorzieningen. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om vrij van gevaar voor ongevallen en verwondingen te kunnen werken.

Een terugslag is het gevolg van een verkeerd of ontbrekend gebruik van het elektrische gereedschap. De terugslag kan door gepaste voorzorgsmaatregelen, zoals hierna beschreven, verkomen worden:

• Houd de zaag met beide handen vast, waarbij duim en vinger de handgrepen van de kettingzaag omsluiten. Breng uw lichaam en armen in een positie, waarin u te-gen de terugslagkrachten bestand kunt zijn. Als er gepaste maatregelen getroffen worden, kan de met de bediening belaste persoon de terugslagkrachten meester zijn. Noot de kettingzaag loslaten.
• Vermijd een abnormale li- chaamshouding en zaag niet boven schouderhoogte. Daardoor wordt een onopzettelijk contact met het

uiteinde van de rail vermeden en een betere controle van de kettingzaag in onverwachte situaties mogelijk gemaakt.

• Gebruik steeds door de fabrikant voorgeschreven reserverails en zaagkettingen. Verkeerde reserverails en zaagkettingen kunnen tot een scheur van de ketting en/of tot een terugslag leiden.
• Houd u aan de aanwijzingen vanwege de fabrikant voor het scherpen en het onderhouden van de zaagketting. Te lage dieptebegrenzers verhogen de helling tot terugslag.

Restrisico's

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt.

Waarschuwing! Dit elektrische gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelijke verwondingen te verminderen, adviseren wij personen met medische implantaten,

hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt.

Verdergaande veiligheidsinstructies

• Als het netsnoer van dit apparaat beschadigd wordt, moet het vervangen worden door een speciaal netsnoer, dat via de fabrikant of via zijn klantenserviceafdeling verkrijgbaar is.
• Als een vervanging van de aansluitkabel vereist is, raden wij aan dit te laten uitvoeren door de fabrikant of zijn vertegenwoordiger (bijv. geautoriseerde werkplaats, klantenservice, enz.).
• Leg het netsnoer zodanig, dat het tijdens het zagen niet door takken of dergelijke vastgegrepen wordt.
• Maak gebruik van een aardlekschakelaar met een uitschakelstroom van 30 mA of minder.
• Respecteer zorgvuldig de onderhouds-, controle- en service-instructies in deze gebruiksaanwijzing.
  Beschadigde veiligheidsinrichtingen en onderdelen moeten door het vakkundige personeel van ons servicecenter gerepareerd of vervangen worden, voor zover er niet iets anders aangegeven is in de gebruiksaanwijzingen.
• Het is aanbevolen dat een eerste gebruiker het snijden van rondhout op een zaagbok of onderstel zou oefenen.

Veiligheidsfunkties

1 achterste handvat met bescherming voor de hand (10)

beschermt de hand tegen takken en twijgen en als de ketting losspringt.

3 kettingremhendel / bescherming van de hand

Veiligheidsvoorziening, die de ketting bij terugslag onmiddellijk stopzet; de hendel is ook manueel te gebruiken; beschermt de linker hand van de gebruiker als deze van het voorste handvat afglijdt.

De motor kan niet starten als de kettingrem vergrendeld is.

5 ketting met lichte terugslag

helpt u door speciaal ontwikkelde veiligheids voorzieningen terugslagen op te vangen.

17 klemmhendel

versterkt de stabiliteit als vertikale snedes doorgevoerd worden en maakt het zagen makkelijker.

15 elektromotor

is om veiligheidsredenen dubbel geïsoleerd

13 Aan-/uitschakelaar met kettingblokkering

bij loslaten van de aan- en uitschakelaar stopt de machine onmiddellijk

14 startvergrendeling

om de machine te kunnen starten, moet eerst de startvergrendeling ontgrendeld worden.

18 kettingbout

vermindert het gevaar voor verwondingen als de ketting breekt of losspringt.

Montage

Draag bij het werken met de kettingzaag altijd veiligheidshandschoenen en gebruik enkel de originele on-

derdelen. Trek de stekker uit als u aan de machine zelf wil werken. Er bestaat gevaar voor verwondingen!

Vóór u de elektrische kettingzaag in gebruik neemt, moet u:

• eventueel het zwaard, de zaagketting en de kettingafdekking monteren,
• de zaagketting spannen,
• kettingolie bijvullen,
• de werking van de kettingrem en het automatische oliesysteem controleren.

Zaagketting en zwaard monteren

1. Plaats de zaag op een vlakke ondergrond.

2. Draai de bevestigingsschroef (7) tegen de wijzers van de klok (←→) in, om de kettingwielkap (8) te verwijderen.

3. Schakel de zaag uit en trek de stekker uit het stopcontact (A 18).

4. Leg de zaagketting (5) in de zwaardsleuf. Houd het zwaard (4) voor de montage in een hoek van ca. 45 graden naar boven gezwenkt om de zaagketting gemakkelijker van het kettingrondsel (25) te kunnen brengen. Het is normaal als de zaagketting doorhangt.

5. Plaats het zwaard (4) en de ketting (5) op de railpin (23). Als de neus, rechts onder de railpin (23), in de onderste ronde uitsparing aan het zwaard zit, zit het zwaard juist. Het is normaal dat de ketting (5) doorhangt.

6. Span de ketting (5) voor, door de schroef voor ketting-snelspansysteem (9) rechtsom te draaien.

7. Plaats de kettingwielkap (8). Plaats eerst de nok (25) op de afdekking in de daarvoor bedoelde inkeping op het apparaat worden geplaatst. Draai de bevestigingsschroef (7) vast.

Opgepast! De zaag kan olie verliezen

Let u alstublieft erop dat de zaag na gebruik kan naoliën of leeglopen, vooral als ze zijdelings of op kop wordt gelegerd. Dit is normaal en wordt door de noodzakelijke verluchtingsopeningen in de bovenste tankrand veroorzaakt en is geen reden tot klacht. Aangezien elke zag in de productie gekontrolleerd en met olie getest wordt, kan het zijn dat ondanks lediging een klein beetje olie in de tank gebleven is, welke tijdens het transport de behuizing licht met olie bevuïld. Maak de behuizing met een vod schoon.

Vooraleer u de ketting vervangt, moet de gleuf van de geleidingsrail worden schoongemaakt omdat bij aanwezige vuilafzettingen de ketting uit de rail kan springen. Het vuil kan ook de kettingolie opzuigen. Het gevolg zou zijn dat de kettingolie niet of slechts in geringe mate aan de onderkant van de rail komt en de smering dus gere- duceerd wordt.

Ketting aanspannen

Het regelmatig aanspannen van de ketting dient voor de veiligheid van de gebruiker en vermindert of verhindert slijtage en kettingschade. We raden de gebruiker aan voor het aanvatten van het werk en met intervallen van ca. 10 minuten de kettingspanning te controleren en indien nodig te corrigeren.

NL BE

Tijdens werken met de zaag wordt de ketting warm en zet daardoor een beetje uit. Met dit "langer worden" moet in het bijzonder bij nieuwe kettingen rekening worden gehouden.

De ketting niet aanspannen of vervangen als deze nog heet is, omdat ze na het afkoelen opnieuw een beetje inkrimpt. Bij niet-naleving kan dit leiden tot schade aan de geleidingsrail of de motor, omdat de ketting dan te strak rond het zwaard ligt. Kettingspanning en -smering beïnvloeden aanzienlijk de levensduur van de ketting.

De ketting is juist aangespand als ze aan de onderkant van het zwaard niet doorhangt en men met de hand de ketting er volledig kan omheen trekken. Bij het trekken aan de zaagketting met een trekkracht van 9 N (ca. 1 kg) mag de afstand tussen de zaagketting en de geleidingsrail niet meer dan 2 mm bedragen.

10 min 9N max. 2 mm

1. Controleer of de kettingrem los staat, d.w.z. of de kettingrem tegen (3) de voorste handgreep (16) is gedrukt.

2. Draai de bevestigingsschroef (7) los (1)

3. Voor het aanspannen van de zaagketting draait u de schroef (9) voor het ketting-snelspansysteem in uurwijzerszin.

Voor het verminderen van de spanning draait u de schroef (9) tegen uurwijzerszin.

1. Draai de bevestigingsschroef (14) weer vast ( ).

Een nieuwe zaagketting moet u na minimaal 5 zaagsneden nogmaals opspannen.

Kettingsmering

Zwaard en ketting mogen nooit zonder olie vallen. Gebruikt u de elektrische kettingzaag met te weinig olie, worden de prestaties van de zaag minder en wordt de levensduur korter, aangezien de ketting sneller stomp wordt. Bij te weinig olie is er rookontwikkeling of een verkleuring van het zwaard zichtbaar.

Zodra de motor versnelt, vloeit ook de olie sneller naar het zwaard (A 4) toe.

Kettingolie bijvullen:

• Controleer regelmatig de oliepeilindicatie (C 21) en vul bij bereiken van de minimummarkering "MIN" (C 22) van de oliepeilindicatie olie bij. De olietank bevat ca. 250 ml olie.
• Maakt u gebruik van Bio-olie. Deze olie omvat ter reductie van wrijving en slijtage bijvoegingen en schaadt het pompsysteem niet. U kunt deze olie via ons servicecenter bestellen.
• Als u niet beschikt over Grizzly bio-olie, kunt u het beste een kettingolie zonder hechtende additieven gebruiken.
• Maak de olietank leeg als u langere werkpauzes (6-8 weken) inlast.

1. Draai de dop van de olietank (2) en vul de tank met kettingolie.

2. veeg eventueel gemorste olie weg en sluit de dop weer.

Schakel altijd het apparaat uit en laat de motor afkoelen

voordat u kettingolie ingiet. Doordat er olie overloopt, ontstaat er brandgevaar.

Bedienen van de kettingzaag

Start de kettingzaag pas als het zwaard, de ketting en de ketting-wielbescherming juist gemonteerd zijn. Let erop, dat de netspanning overeenkomt met het typelabel op de machine. Let bij het starten op een stabiele houding. Wees er zeker van voor het starten dat de elektrische kettingzaag geen voorwerpen raakt.

Opgelet! De zaag kan olie verliezen, zie „Montage - Zaagketting en zwaard monteren“.

Starten

1. Kontroleer voor het starten of er genoeg olie in de tank is, vul anders olie bij (zie gedeelte over ingebruikname).

2. Vorm aan het einde van de verlengkabel een lus en plaats deze in de trekontlasting (11) aan de achterste greep (1).

3. Sluit de machine op de netspanning aan.

4. Ontgrendel de kettingrem door de remhendel (3) tegen het voorste handvat (16) te drukken.

5. houdt de elektrische kettingzaag goed met beide handen vast, met de rechter hand aan het achterste (1) en met de linker hand aan het voorste handvat (16). Duimen en vingers moeten de handvaten goed omsluiten.

6. Voor het starten ontgrendelt u met de rechter duim de startver-grendeling (14) en drukt dan op de aan- en uitschakelaar (13), de elektro-motor loopt nu met de hoogste snelheid. Laat de start-vergrendeling los.

7. De motorzaag stopt als u de aan- en uitschakelaar (13) weer loslaat. Een continu-schakeling is niet mogelijk.

Kettingrem kontroleren

De motor kan niet starten als de kettingrem vergrendeld is. Gebruik de kettingrem niet om de kettingzaag te starten of te stoppen.

1. Leg de elektrische kettingzaag op een vaste, effen ondergrond. Ze mag niet met voorwerpen in aanraking komen.

2. Sluit de machine op de netspanning aan.

3. Ontgrendel de kettingrem door de remhendel (3) tegen het voorste handvat te duwen (16).

4. Houdt de elektrische kettingzaag goed met beide handen vast, met de rechter hand aan het achterste (1) en met de linker hand aan het voorste handvat (16). Duimen en vingers moeten de handvaten goed omsluiten.

5. Start de elektrische kettingzaag.

6. bedien bij lopende motor de kettingremhendel (3) met de linker hand. Schuif hiertoe de kettingremhendel/voorstehandbescherming (3) weg van de voorste greep (16). Ketting moeten abrupt stoppt.

NL BE

1. Als de kettingrem goed functioneert, laat u de aan-/uitschakelaar los en haalt u de rem van de ketting.

Indien de kettingrem niet goed funtioneert, mag u de elektrische kettingzaag niet gebruiken. Laat de elektrische kettingzaag door onze klantenservice repareren.

Kettingsmering kontroleren

Kontroleer voor het starten het oliepeil en de kettingsmering.

- Start de kettingzaag en houdt ze boven een lichte ondergrond. De zaag mag de bodem niet aanraken.

Als u oliesporen ziet, funktioneert de kettingzaag naar behoren.

Als er geen oliespoor zichtbaar is, reinig dan eventueel de olie-doorlaat of laat de elektrische kettingzaag door onze klantenservice repareren.

Reinig de olietoevoer van het zwaard (26) om een optimale, automatische oliebevloeiing van de ketting tijdens het zagen te garanderen. Maak hiervoor gebruik van een kwast of een doek, om resten uit de oliedoorlaat te verwijderen.

Zwaard vervangen

1. Schakel de zaag uit en trek de stekker uit het stopcontact (A 12).

2. Plaats de zaag op een vlakke ondergrond.

3. Draai de bevestigingsschroef (7) en de schroef voor het kettingsnelspansysteem (9) tegen uurijzerzin (→), om de kettingspanning te verminderen en de kettingwielkap (8) te verwijderen.

4. Verwijder het zwaard en de ketting (5). Houd het zwaard (4) voor de demontage in een hoek van ca. 45 graden naar boven gezwenkt om de zaagketting gemakkelijker van het kettingrondsel (24) te kunnen afnemen.

5. Vervang het zwaard en monteer zwaard en ketting zoals onder „Zaagketting en zwaard monteren“ beschreven.

Zaagtechnieken

Allgemeen

• U heeft een betere kontrole over de zaag als u met de onderkant van het zwaard (met trekkende ketting) en niet met de bovenkant van het zwaard (met schuivende ketting) zaagt.
• De ketting mag tijdens of na het doorzagen noch de aarde noch andere voorwerpen aanraken.
• Let op dat de zaagketting nooit in de zaagsnede wordt geklemd. De boomstam mag niet breken of scheuren.
• Let ook op de veiligheidsmaatregelen i.v.m. terugslag (zie veiligheidsvoorschriften)

Als de ketting vast komt te zitten, probeer dan in geen geval de elektrische kettingzaag met geweld uit de boom te trek-

ken. Er bestaat verwondingsgevaar. Zet de motor af en gebruik een wig of een hefboomarm om de elektrische kettingzaag los te krijgen.

Bomen vellen

Er is veel ervaring vereist om bomen te vellen. Vel enkel bomen als u zeker en veilig met de elektrische kettingzaag kan omgaan. Gebruik de elektrische kettingzaag in ieder geval niet als u zich onzeker voelt.

Wij raden onervaren gebruikers veiligheidshalve af om een boomstam te vellen waarvan de diameter groter is dan de lengte van het zwaard.

- Let erop dat er geen mensen of dieren in de buurt van het werkterrein zijn. De veilige afstand tussen de te vellen boom en de eerstvolgende werkplaats moet 2 12 boomlengte bedragen.

- Let op de valrichting: De gebruiker moet zich veilig in de buurt van de gevelde boom kunnen bewegen om de boom gemakkelijk te kunnen inkorten en er de takken van te verwijderen. Het moet worden voorkomen dat de vallende boom in een andere boom wordt gevangen. Let op de natuurlijke valrichting, die afhangt van de helling en kromheid van de boom, windrichting, de locatie van grotere takken en het aantal takken.

- Voor zagen op hellingen moet de operator van de kettingzaag in het veld boven de te kappen boom blijven, omdat de boom waarschijnlijk na het kappen zal rollen of naar beneden glijden.

- Kleine bomen met een diameter van 15-18 cm kunnen normaal met 1 snede afgezaagd worden.

- Bij bomen met een grotere diameter moet er met kerfsnijwerk en een valsnede gewerkt worden (zie P).

Vel geen boom als er een sterke of draaiende wind is of als er gevaar voor beschadiging van eigendom bestaat of als de boom op leidingen zou kunnen vallen.

Bij het vallen van bomen moet erop gelet worden dat andere personen niet bloot-gesteld worden aan gevaar, dat er geen toevoerleidingen worden geraakt en dat er geen zaakschade veroor-zaakt wordt. Komt een boom met een voedingskabel in aanraking, dan moet het nutsbedrijf onmiddellijk op de hoogte worden gebracht.

Zet onmiddellijk na einde van de werkzaamheden de oorbescherming af zodat u waarschuwingssignalen en geluiden kan horen.

1. Snoeien:

Verwijder takken die naar beneden hangen door even boven de tak te beginnen. Snoei nooit hoger dan op schouderhoogte.

2. Vluchttraject:

Verwijder het kreupelhout rondom de boom, zodat u zich eenvoudig kunt terugtrekken. Het vluchttraject (1) dient in ongeveer 45° te staan op de geplande valrichting (2).

3. Kerven zagen

Maak een valkerf in de richting

waarin de boom moet vallen. Begin met de onderste, horizontale snede. De zaagdiepte moet ongeveer 1/3 van de stamdiameter bedragen. Maak nu een schuine zaagsnede met een snijhoek van ongeveer 45°, van bovenaf, die precies op de onderste zaagsnede uitkomt.

Daardoor wordt vermeden dat de zaagketting of de geleidingsrail bij de tweede inkeping ingeklemd raakt.

Ga nooit voor een boom staan die ingekerfd is.

4. Valsnede (B)

Maak de valsnede aan de andere zijde van de stam, terwijl u links van de boomstam staat en met trekkende ketting zaagt. De valsnede moet horizontaal 5 cm boven de horizontale kerfsnede verlopen.

De valsnede moet zo diep zijn dat de afstand tussen valsnede en kerflijn minstens 1/10 van de stamdiameter bedraagt. Het niet doorgezaagde deel van de stam wordt als breekmaat omschreven. Het scharnierstuk verhindert dat de boom draait en in de ver- keerde richting valt. Zaag het scharnierstuk niet door.

Als de velsnede aan het schar- nierstuk wordt benaderd, zou de boom moeten beginnen te vallen. Als blijkt dat de boom eventueel niet in de gewenste richting valt of terug neigt en de zaagketting klem komt te zitten, onderbreekt u de velsnede en gebruikt u een

wig van hout, kunststof of alu- minium om de snede te openen en de boom om te leggen in de gewenste vallijn.

1. Schuif een wig of een breekijzer in de valsnede van zodra deze diep genoeg is, om vastklemmen van het zwaard te vermijden.

1. als de stamdiameter groter is dan de lengte van het zwaard, maak dan 2 snedes.

2. Na het zagen van de valsnede valt de boom vanzelf of met behulp van de wig of het breekijzer.

Trek de zaag uit de snede, schakel de motor uit, leg de elektrische kettingzaag neer en verlaat het terrein via de vluchtweg van zodra de boom begint te vallen. Let op voor de vallende tak- ken en struikel niet.

Snoeien

Met snoeien wordt het afzagen van takken en twijgen van een gevelde boom bedoeld.

Er gebeuren vaak ongelukken bij het snoeien. Zaag nooit takken af als u op een boomstam staat. Let op een eventuele terugslag als takken onder spanning staan.

• Verwijder de zijtakken pas na het doorzagen.

• Onder spanning staande takken moeten van onder naar boven gezaagd worden om vastklemmen van de kettingzaag te voorkomen.

• Bij het afzagen van dikkere takken gebruikt men dezelfde techniek als bij het verzagen.

• Werk links van de stam en zo dicht mogelijk bij de elektrische kettingzaag. Laat het gewicht van de zaag zoveel mogelijk op de stam rusten.
• Verander van plaats om takken aan de andere kant van de stam af te zagen.
• Vertakte takken worden apart afgezaagd.
• Kleinere takken, zoals afb. , met een snijbeweging afsnijden.

Doorzagen

Doorzagen is het zagen van de gevelde boom in kleinere, te hanteren stukken.

• Let erop dat de ketting tijdens het zagen niet de aarde raakt.
• Zorg voor een goede, stabiele houding en stelt u zich op steile terreinen boven de stam.
• Zorg ervoor dat u stabiel staat en dat uw lichaamsgewicht gelijkmatig is verdeeld over beide voeten. Indien mogelijk moet de stam zijn geplaatst op takken, balken of wiggen of erdoor ondersteund worden. Volg de eenvoudige aanwijzingen voor gemakkelijk zagen.

J 1. Stam ligt op de grond

Zaag de stam langs boven volledig door en let erop, op het einde de bodem niet te raken. Indien de stam kan worden gedraaid, zaagt u hem voor 2/3 door. Vervolgens draait u de stam om en zaagt u de rest van boven naar beneden door.

2. Stam is aan 1 kant gestut

Zaag de stam eerst van beneden naar boven (met de bovenkant van

het zwaard) voor 1/3 door, om te voorkomen dat stam scheurt. Zaag vervolgens de boom van boven naar beneden (met de onderkant van het zwaard) naar de eerste zaagsnede toe, om te voorkomen dat de ketting wordt vastgeklemd.

L 3. Stam is aan beide kanten gestut

Zaag de stam eerst van boven naar beneden (met de onderkant van het zwaard) voor 1/3 door. Zaag de stam vervolgens van onder naar boven (met de bovenkant van het zwaard) door, tot de onderste zaagsnede is bereikt.

4. Zagen op een zaagbok

Houd de elektrische kettingzaag met beide handen stevig vast en beweeg de kettingzaag tijdens het zagen van het lichaam af. Als de stam is doorgezaagd, brengt u de zaag rechts langs uw lichaam (1). Houd uw linkerarm zo recht mogelijk (2). Let op de vallende stam. Ga zo staan, dat de vallende stam geen gevaar oplevert. Let op uw voeten. De vallende stam kan op uw voeten vallen. Denk ook om uw evenwicht (3).

Onderhoud en reiniging

Voer onderhouds- en reini- gingswerkzaamheden hoofd- zakelijk bij uitgeschakelde motor en uitgetrokken stek- ker uit. Verwondinggevaar! Laat onderhoudswerkzaam- heden die niet in deze hand- leiding worden genoemd door onze werkplaats uit- voeren. Gebruik enkel origi-

nele vervangstukken. Laat de machine eerst afkoelen vooraleer u de machine gaat reinigen of herstellen. Ge-vaar voor verbranding!

Reiniging

• Reinig de machine grondig na elk gebruik. Daardoor verlengt u de levensduur van de machine en vermijdt u ongelukken.
• Houdt de handvaten benzine-, olie- en vetvrij. Maak de handvaten indien nodig met een vochtige, in zeep gewassen vod schoon. Gebruik geen oplosmiddel of benzine voor het reinigen!
• Reinig na elk gebruik de ketting. Gebruik hiervoor een penseel of handveger. Gebruik geen vloeistoffen voor het reinigen van de ketting. Na reiniging de ketting licht met olie instrijken.
• Verwijder voor het schoonmaken ook

de kettingwielafdekking (A 8), om ook op die plaats te kunnen schoonmaken.

• Reinig het zwaard ( A 4)
- Reinig de verluchtingsgaten en de oppervlakken van de machine met een penseel, handveger of droge vod.
Gebruik geen vloeistoffen voor het reinigen.
- Reinig de olietoevoer van het zwaard (126) om een optimale, automatische oliebevloeiing van de ketting tijdens het zagen te garanderen. Maak hiervoor gebruik van een kwast of een doek, om resten uit de oliedoorlaat te verwijderen.

Onderhoudsintervallen

Voer de in onderstaande tabel opgesomde onderhoudswerkzaamheden regelmatig uit. Door regelmatig onderhoud van uw zaag wordt haar levensduur verlengd. Bovendien kan u dan optimaal zagen en worden ongelukken vermeden.

Tabel onderhoudsintervallen

Machine-onderdeel Uit te voeren		Voor elk gebruik	Na 10 uur gebruik	Na elk gebruik
Onderdelen van de kettingrem	Controleren, indien nodig vervangen	√
Kettingwiel (F 24)	Controleren, indien nodig vervangen	√
Ketting (A 5)	Controleren, oliën, indien nodig slijpen of vervangen	√
Ketting (A 5)	Reinigen en oliën			√
Zwaard (A 4)	Controleren, reinigen, oliën	√		√
Zwaard (A 4)	Zwaard omdraaien		√
Olie-automatisme	Olie-automatisme kontroleren en ev. olietoevoer reinigen	√

Kettingen oliën

Reinig en olie de ketting regelmatig. Daardoor houdt u de ketting scherp en levert de machine topprestaties. Bij schade veroorzaakt door ontoereikend onderhoud van de elektrische kettingzaag vervalt de garantie. Trek de stekker uit en gebruik snijvaste handschoenen als u aan de ketting of aan het zwaard werkt.

• Olie de ketting na reiniging, na 10 uur gebruik of minstens 1 maal per week naar gelang wat eerst voorkomt.
• Voor het oliën moet het zwaard, voornamelijk de tanden van het geleispoor, grondig gereinigd worden. Gebruik hiervoor een handveger of een droge vod.
• De delen van de ketting kan u het best met behulp van een oliespuit met punt oliën (in de vakhandel te verkrijgen). Breng druppelsgewijs olie aan op de punten van de tanden en de schakels van de ketting.

Ketting slijpen

Een fout geslepen ketting verhoogt het risico op terugslag! Gebruik snijvaste handschoenen als u aan de ketting of het zwaard werkt.

Een scherpe ketting garandeert optimale prestaties. Ze gaat moeiteloos door het hout en laat grote, lange houtspanen achter. Als u het zwaard door het hout moet duwen en de houtspanen zeer klein zijn, betekent dat dat de ketting stomp is. Als de ketting zeer stomp is, heeft men überhaupt geen spanen, alleen houtstof.

• De zagende delen van de ketting zijn de snij-onderdelen die uit een zaagtand en een dieptebegrenzer bestaan. Het hoogteverschil tussen deze twee be-paalt de slijpdiepte.
• Bij het slijpen van de zaagtanden moe- ten volgende waarden in acht genomen worden:

- slijphoek (30°)

- borsthoek (85 °)

- slijpdiepte (0,65 mm)

Afwijkingen van de aange- geven maten van de slijp- geometrie kunnen de neiging van de machine tot terugslag verhogen. Vergroot het ge- vaar op ongevallen.

Voor het slijpen van de ketting zijn speciale werktuigen noodzakelijk, waarvan de messen de juiste hoek hebben en in de juiste diepte geslepen zijn. Onervaren gebruikers van kettingzagen raden wij aan de ketting door een vakman of in een werkplaats te laten slepen. Als u toch zelf de ketting wil slepen, koop dan het noodzakelijke gereedschap in de vakhandel.

1. Schakel de zaag uit en trek de stekker uit het stopcontact:

2. Verwijder de ketting (zie hoofdstuk, Bedienen van de kettingzaag'). Om te zorgen dat de tanden goed kunnen worden geslepen, dient de ketting strak rond het zwaard te zitten.

3. voor het slijpen is een ronde vijl met een diameter van 4,0 mm vereist.

Andere diameters beschadi- gen de ketting en verhogen

het gevaar op ongevallen bij het werken met de zaag.

1. slijp enkel van binnen naar buiten. Leidt de veil van de binnenkant van de zaagtand naar buiten. Houdt de veil omhoog als u ze terugtrekt.

2. slijp eerst de tanden aan een kant. Draai de zaag om en slijp de tanden aan de andere kant.

3. de ketting is versleten en moet door een nieuwe vervangen worden als er slechts nog ca. 4 mm van de zaagtand over is.

4. na het slijpen, moeten alle snijdelen even lang en breed zijn.

5. na 3 keer slijpen, moet telkens de slijpdiepte (dieptebegrenzing) gekontroleerd worden en de hoogte met behulp van een platte vijl aangepast worden. De dieptebegrenzing moet ca. 0,65 mm tegenover de zaagtand naar achter geplaatst worden. Rond daarna de dieptebegrenzing een beetje naar voor af.

Spanning instellen

Het instellen van de kettingspanning is in het gedeelte over Montage, kettingzaag spannen, beschreven.

Nieuwe ketting laten inlopen

Bij een nieuwe ketting vermindert de spankracht na enige tijd. Daarom moet u na de eerste 5 snedes, daarna in grotere afstanden, de ketting opnieuw aanspannen.

Bevestig nooit een ketting op een afgesleten aandrijfwiel of een beschadigd zwaard.

F Zwaard onderhouden

Gebruik snijvaste handschoenen als u aan de ketting of het zwaard werkt.

1. Schakel de zaag uit en trek de stekker uit (12).

2. Neem de kettingwielbescherming (8), de ketting (5) en het zwaard (4) af.

3. Kontroleer het zwaard op slijtage. Verwijder beschadigingen op het ge- leispoor met een platte vijl.

4. Reinig de olietoevoer van het zwaard (26) om een optimale, automatische oliebevloeiing van de ketting tijdens het zagen te garanderen.

5. Monteer zwaard (4), ketting (5) en kettingwielbescherming (8) en span de ketting aan.

Bi optimale oliedoorvoer en juist ingestelde olietoevoerknop sproeit de ketting enkele seconden automatisch een beetje olie nadat de zaag wordt gestart

Zwaard omdraaien

Gebruik snijvaste handschoenen als u aan de ketting of het zwaard werkt.

Het zwaard (4) moet na alle 10 minuten gebruik omgedraaid worden, om een gelijkmatige slijtage te garanderen.

1. Schakel de zaag uit en trek de stekker uit (A 12).
2. Neem de kettingwielbescherming (8), de ketting (5) en het zwaard (4) af.
3. Draai het zwaard om zijn horizontale as en monteer zwaard en ketting zoals onder „Zaagketting en zwaard monteren“ beschreven. Let daarbij op de looprichting van de zaagketting!

Looprichting van de zaagketting

Oriënteert u zich bij de uitlijning van de zaagketting (5) aan het pictogram onder de kettingwielafdekking (8), wanneer het zwaard gedraaid wordt. De op het zwaard afgebeelde looprichting klopt dan niet meer.

Opslag

• Reinig het apparaat alvorens het weg te bergen.
• Maak de olietank leeg als u langere werkpauzes inlast. Verwijder de oude olie op een milieuvriendelijke wijze (zie "Afvoer van afval/Milieubescherming").
• Breng de zwaardbeschermer aan.
• Bewaar het apparaat op een droge, stofvrije plek en buiten bereik van kinderen.

Berging en milieu

Giet afgwerkte olie niet in de riool of afvoer. Ontdoet u zich op een milieuvriendelijke manier van uw afgewerkte olie, geef de oli aan een afvalinzamelpunt af.

Breng het apparaat, de toebehoren en de verpakking naar een geschikt recyclage-punt.

Machines horen niet thuis in het huisafval.

Gemarkeerde producten mogen niet met het normale huisvuil worden afgevoerd, maar moeten bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten worden ingeleverd.

Recycling helpt bij de reductie van het verbruik van grondstoffen en de ontlasting van het milieu. Informatie over afvalverwerking en de locatie van de dichtstbijzijnde milieustraat vindt u bijv. op de website van uw gemeente of in de Gouden Gids.

Leeg de olietank zorgvuldig en geef uw elektrische kettingzaag ter recycling af. De kunststoffen en metalen onderdelen kunnen volgens soort gescheiden worden en zijn zo voor recyclage geschikt.

Voor vragen hieromtrent kunt u terecht bij ons servicecenter.

Reserveonderdelen / Accessoires

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“ pagina 109). Hou de onderstaande bestelnummers klaar.

Olietankdop 75118246

Oregon Kettingzaag 91P057X 30091598

16" Oregon Zwaard....30100420

Bio-kettingolie 1 | 30230001

Bio-kettingolie 5 l 30230002

De Oregon reservezaagketting mag uitsluitend in combinatie met het bijhorende Oregon-zwaard en de daarvoor toegestane elektrische kettingzaag gebruikt worden. Er bestaat gevaar voor verwondingen.

Foutmeldingen

Probleem Mogelijke oorzaak Oplossing
Machine start	Kettingrem vergrendeld	Kettingrem controleren, evt. ket-tingrem loszetten
	Geen stroomZekering springt	Stopcontact, kabel, leiding, stekker kontroleren, indien no-dig reparatie door vakman.Zekering kontroleren, zie aan-wijzing
	Aan- en uitschakelaar (A 13) is defekt	Reparatie door klantendienst
	Koolborstel is versleten Reparatie door klantendienst
	Motor is defekt Reparatie door klantendienst
Ketting loopt niet	Kettingrem geblokkeerd ket-ting (A 5)	Kettingrem kontroleren, eventu-eel rem ontgrendelen
Slechte snijprestatie	Ketting (A 5) fout gemonteerd	Ketting juist monteren
	Ketting (A 5) stomp	Zaagtanden scherpen of nieu-we ketting spannen
	Ontoereikende spanning Spanning kontroleren
Zaag loopt moei-zaam, ketting springt los	Onvoldoende spanning Spanning kontroleren
Ketting wordt heet, rookontwikkeling bij zagen, verkleuring van het zwaard	Te wenig olie	Oliepeil kontroleren en ev. olie bijvullen,Olie-automatisme kontroleren en ev. olietoevoer reinigen of reparatie door klantendienstOliefijnafstelling (olietoevoer-knop) controleren

Garantie

Geachte cliënte, geachte klant, U krijgt op dit apparaat 3 jaar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door onze hierna beschre- ven garantie niet beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drie jaar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons – naar onze keuze – voor u gratis gerepareerd of vervangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drie jaar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreven wordt, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft.

Als het defect door onze garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling of uitwisseling van het product begint er geen nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode wordt door de garantievergoeding niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij de aankoop bestaande beschadigingen en gebreken moeten onmiddellijk na het uitpakken gemeld worden. Na het verstrijken van de garantieperiode tot stand komende reparaties worden tegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparaat werd volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduceerd en vóór aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zijn en daarom als aan slijtage onderhevige onderdelen beschouwd kunnen worden (b.v. ketting) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars). Deze garantie valt weg wanneer het product beschadigd, niet oordeelkundig gebruikt of niet onderhouden werd. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermeden te worden.

Het product is uitsluitend voor het privé- en niet voor het commerciële gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die niet door het door ons geautoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geven om een snelle behandeling van uw verzoek te garanderen:

- Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 300544) als bewijs van de aankoop klaar te houden.

• Gelieve het artikelnummer uit het typeplaatje.
• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.
• Een als defect geregistreerd product kunt u, na overleg met onze klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermelding, waarin het gebrek bestaat en wanneer het zich voorgedaan heeft, voor u franco naar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermijden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld wordt. Zorg ervoor dat de verzending niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparaties, die niet onder de garantie vallen, tegen berekening door ons servicefiliaal laten doorvoeren. Zij maakt graag voor u een kostenraming op. Wij kunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect naar ons servicefiliaal te zenden.

Ongefrankeerd – als volumegoed, per expresse of via een andere speciale verzendingswijze – ingezonden apparaten worden niet geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij gratis door.

Service-Center

NL Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 300544

BE Service België

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 300544

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

	Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Elektrische kettingzaagbouwserie FKS 2200 G4Serienummer201805000001 - 201805043888is overeenkomstig met de hierna volgende, van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2000/14/EC • 2005/88/EC • 2014/30/EU • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013
ovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC bevestigd:Akoestisch niveaugegarandeerd: 107 dB(A)gemeten: 104,8 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex V / 2000/14/ECBenoemde instantie: TÜV Süd, NB 0123, Apparaat-Type nr.: M6A 17 11 36607 356
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim,30.05.2018Germany	Christian FrankDocumentatiegelastigde

Vertaling van de originele CE-conformiteitsverklaring

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

van de informatie · Stav informací · Estado de
