BEDIENUNGSANLEITUNG FKS 2200 G4 FLORABEST

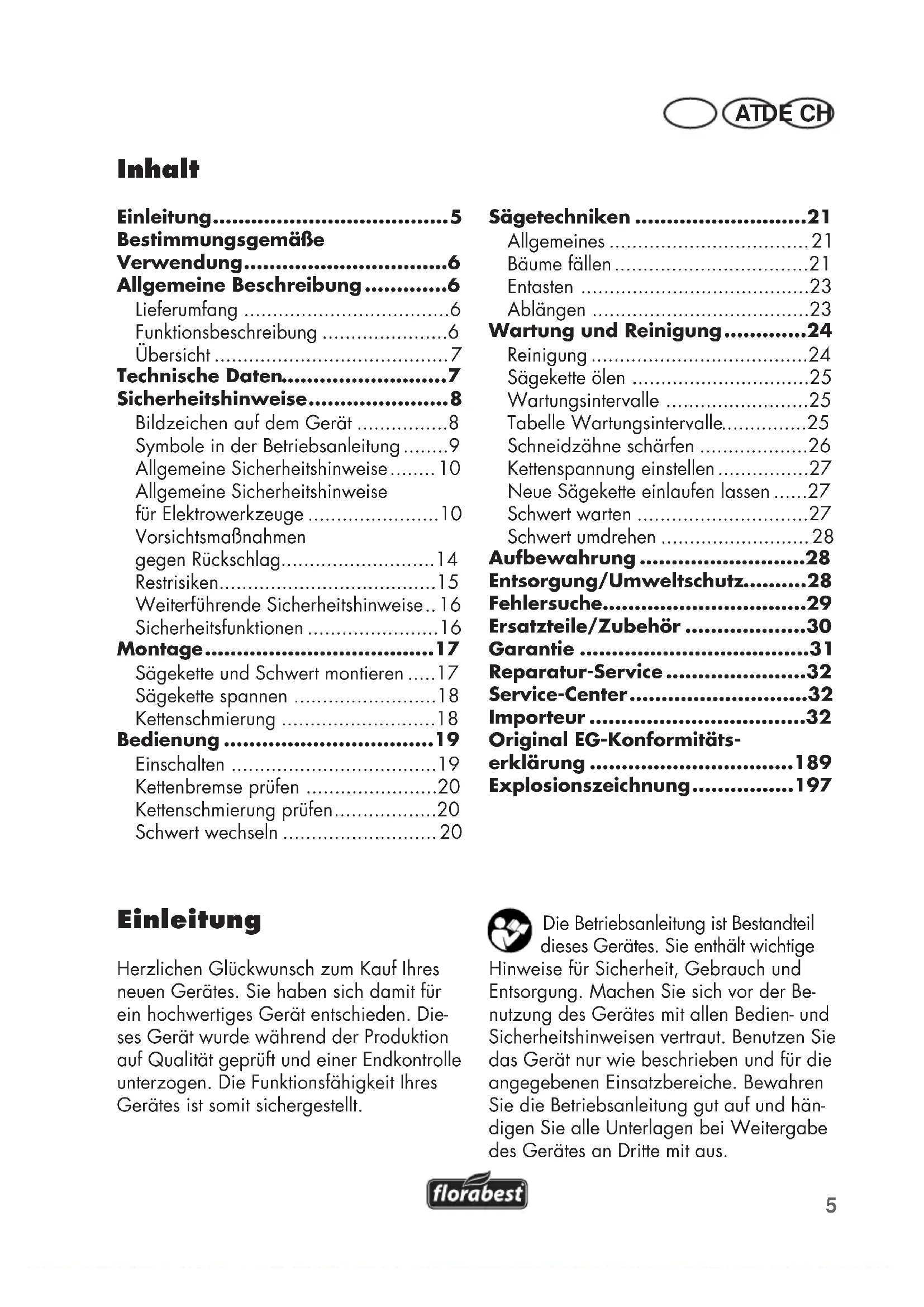

ATDE CH Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Die- ses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Inhalt Einleitung ..................................... 5 Bestimmungsgemäße Verwendung

Allgemeine Beschreibung

Funktionsbeschreibung

Bildzeichen auf dem Gerät

Symbole in der Betriebsanleitung

Allgemeine Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Vorsichtsmaßnahmen gegen Rückschlag

Sicherheitsfunktionen

Sägekette und Schwert montieren

Kettenschmierung prüfen

Wartung und Reinigung

Tabelle Wartungsintervalle

Schneidzähne schärfen

Kettenspannung einstellen

Neue Sägekette einlaufen lassen

Entsorgung/Umweltschutz

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Be- nutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und hän- digen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. Original EG-Konformitäts- erklärung

DE AT CH Bestimmungsgemäße Verwendung Die Elektrokettensäge ist nur zum Sägen von Holz konstruiert. Für alle anderen Anwendungsarten (z.B. Schneiden von Mauerwerk, Kunststoff oder Lebensmitteln) ist das Gerät nicht vorgesehen. Die Elektrokettensäge ist für den Einsatz im Heimwerkerbereich bestimmt. Sie wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen die Elektrokettensäge nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wur- den. Dieses Gerät ist nicht zur gewerbli- chen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie. Diese Elektrokettensäge ist nur durch eine Person und nur zum Sägen von Holz zu benutzen. Die Elektrokettensäge muss mit der rechten Hand am hinteren Handgriff und mit der linken Hand am vorderen Handgriff gehalten werden. Vor Gebrauch der Elektrokettensäge muss der Benutzer alle Hinweise und Anweisungen in der Betriebsanleitung gelesen und verstanden haben. Der Benutzer muss angemessene persönliche Schutzausrüstung (PSA) tra- gen. Mit der Elektrokettensäge darf nur Holz gesägt werden. Materialien wie bspw. Kunststoff, Stein, Metall oder Holz, welches Fremdkörper enthält (bspw.Nägel oder Schrauben), dürfen nicht bearbeitet werden! Allgemeine Beschreibung Die Abbildung der wichtigsten Funktionsteile nden Sie auf der vorderen und hinteren Aus- klappseite. Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist: - Elektrokettensäge - Schwert (Führungsschiene) (bereits montiert) - Sägekette (bereits montiert) - Schwertschutzköcher - Ölasche mit 180 ml Bio-Sägekettenöl - Betriebsanleitung Entsorgen Sie das Verpackungsmaterial ordnungsgemäß. Funktionsbeschreibung Die Elektrokettensäge besitzt als Antrieb ei- nen Elektromotor. Die umlaufende Sägeket- te wird über ein Schwert (Führungsschiene) geführt. Das Gerät ist mit einem Kettenschnell- spannsystem und einer Schnellstopp-Ket- tenbremse ausgestattet. Eine Öl-Automatik sorgt für die kontinuierliche Kettenschmie- rung. Zum Schutz des Anwenders ist die Elektrokettensäge mit verschiedenen Schutzeinrichtungen versehen. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibun- gen.7 ATDE CH Übersicht

1 Hinterer Griff 2 Öltankkappe 3 Kettenbremshebel/ vorderer Handschutz 4 Schwert (Führungsschiene) 5 Sägekette 6 Umlenkstern 7 Befestigungsschraube für Kettenradabdeckung 8 Kettenradabdeckung 9 Schraube für Ketten-Schnellspannsystem 10 Hinterer Handschutz 11 Zugentlastung 12 Netzstecker 13 Ein-/Ausschalter 14 Einschaltsperre 15 Elektromotor 16 Vorderer Griff 17 Krallenanschlag 18 Kettenfangbolzen (nicht sichtbar) 19 Schwertschutzköcher 20 Ölasche

21 Ölstandsanzeige 22 Minimummarke „MIN“ der Ölstandsanzeige

; K= 1,5 m/s Der angegebene Schwingungsemissions-wert ist nach einem genormten Prüfverfah-ren gemessen worden und kann zum Ver-gleich eines Elektrowerkzeugs mit einem anderen verwendet werden.Der angegebene Schwingungsemissi-onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.8 DE AT CH Warnung: Der Schwingungsemissionswert kann sich während der tatsäch- lichen Benutzung des Elektro- werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnah- men zur Verringerung der Vibrati- onsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigen (beispielsweise Zei- ten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in de- nen es zwar eingeschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise Dieser Abschnitt behandelt die grundle- genden Sicherheitsvorschriften bei der Arbeit mit dem Gerät. Eine Elektrokettensäge ist ein ge- fährliches Gerät, das bei falscher oder nachlässiger Benutzung ernst- hafte oder sogar tödliche Verletzun- gen verursachen kann. Beachten Sie daher zu Ihrer Sicherheit und der Sicherheit anderer stets nach- folgende Sicherheitshinweise und fragen Sie bei Unsicherheiten einen Fachmann um Rat. Bildzeichen auf dem Gerät Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut. Üben Sie den Umgang mit der Elek- trokettensäge und lassen Sie sich Funktion, Wirkungsweise und Sä- getechniken von einem Fachmann erklären. Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerastet ist. Lösen Sie die Kettenbremse, indem Sie den Bremshebel gegen den vorderen Griff schieben. Lesen und beachten Sie die zur Maschine gehörende Betriebsanlei- tung! Tragen Sie persönliche Schutzausrüstung. Gehör- und Augenschutz tragen! Tragen Sie einen Kopfschutz! Tragen Sie Schutzhandschuhe, um Schnittverletzungen zu vermeiden! Tragen Sie Sicherheitsschuhe mit fester Sohle! Schutzkleidung benutzen! Verwenden Sie die Elektrokettensäge immer mit beiden Händen. Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umge- bung betrieben werden.9 ATDE CH Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine. Achtung! Ziehen Sie bei Beschä- digung oder Durchschneiden des Netzkabels sofort den Netzstecker aus der Steckdose.

Garantierter Schallleistungspegel Bildzeichen auf dem Typenschild: Elektrogeräte gehören nicht in den Hausmüll. Schwertlänge 460 mm Schutzklasse II (Doppelisolierung) Bildzeichen unterhalb der Kettenradabdeckung: Laufrichtung der Sägekette beachten. Achtung! Betriebsanleitung lesen. Bildzeichen auf dem Schwert: Laufrichtung der Sägekette Bildzeichen auf der Öltankkappe: Sägekette ölen. Bildzeichen auf der Befestigungsschraube für die Kettenradabdeckung: AUF

Bildzeichen am Kettenbremshebel: Kettenbremse: AUS Kettenbremse: EIN Bildzeichen auf der Schraube für das Ket- tenschnellspann-System: lösen spannen Symbole in der Betriebsanleitung Gefahrenzeichen mit Anga- ben zur Verhütung von Perso- nen- oder Sachschäden. Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonenschäden durch einen elektrischen Schlag. Gebotszeichen mit Angaben zur Verhütung von Schäden. Tragen Sie Schutzhandschuhe, um Schnittverletzungen zu vermeiden! Hinweiszeichen mit Informationen zum besseren Umgang mit dem Ge- rät.10 DE AT CH Allgemeine Sicherheitshinweise Bevor Sie mit der Elektrokettensäge arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit der Elektroket- tensäge (Ablängen von Rundholz auf einem Sägebock) und lassen Sie sich Funktion, Wirkungsweise, Sägetechniken und Personenschutz- ausrüstung von einem erfahrenen Anwender oder Fachmann erklären. Beachten Sie den Lärmschutz und örtliche Vorschriften beim Holzfäl- len. Örtliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forst- verwaltung nach. Achtung! Beim Gebrauch von Elek- trowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verlet- zungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnah- men zu beachten: Es besteht die Verletzungsgefahr. Allgemeine Sicherheitshin- weise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elekt- rischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwende- te Begriff ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elekt- rowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit:

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unord- nung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen.

• Arbeiten Sie mit der Elektroket- tensäge nicht in explosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benut- zung der Elektrokettensäge fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit: Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektri- schen Schlag:

• Der Anschlussstecker der Elekt- rokettensäge muss in die Steck- dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutz- geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.11 ATDE CH beltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Netzkabel auf Schäden. Sicherheit von Personen: Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit der Elektrokettensäge. Benutzen Sie die Elektroketten- säge nicht, wenn Sie müde sind oder unter Einuss von Drogen, Alkohol oder Medikamenten ste- hen. Ein Moment der Unachtsamkeit beim Gebrauch der Elektrokettensäge kann zu ernsthaften Verletzungen füh- ren.

• Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeab- sichtigte Inbetriebnahme. Ver- gewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Strom- versorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schal- ter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie die Elektrokettensäge ein-

• Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie die Elektrokettensäge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro- werkzeug erhöht das Risiko eines elektri- schen Schlages.

• Zweckentfremden Sie das Kabel nicht, um die Elektrokettensäge zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräte- teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektri- schen Schlages.

• Wenn Sie mit der Elektroketten- säge im Freien arbeiten, verwen- den Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Ver- längerungskabels verringert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb der Elektroket- tensäge in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschal- ter. Der Einsatz eines Fehlerstromschutz- schalters vermindert das Risiko eines elektrischen Schlages. Benutzen Sie ei- nen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.

• Verwenden Sie nur zugelassene Netzka- bel der Bauart H05RN-F, die höchstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquer- schnitt des Netzkabels muss mindestens 2,5 mm

betragen. Rollen Sie eine Ka-12 DE AT CH schalten. Ein Werkzeug oder Schlüs- sel, der sich in einem drehenden Ge- räteteil bendet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie die Elektrokettensä- ge in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auf- fangeinrichtungen montiert wer- den können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet wer- den. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern.

• Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elek- tromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizini- schen Implantat zu konsultieren, bevor die Maschine bedient wird. Verwendung und Behandlung der Elektrokettensäge:

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro- werkzeug. Mit dem passenden Elektro- werkzeug arbeiten Sie besser und siche- rer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerk- zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte- einstellungen vornehmen, Zube- hörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

• Bewahren Sie die unbenutzte Elektrokettensäge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese An- weisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pegen Sie die Elektrokettensä- ge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klem- men, ob Teile gebrochen oder so beschädigt sind, dass die Funkti- on der Elektrokettensäge beein- trächtigt ist. Lassen Sie beschä- digte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarte- ten Elektrowerkzeugen.13 ATDE CH

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge- pegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie die Elektroketten- säge, Zubehör, Einsatzwerkzeu- ge usw. entsprechend diesen An- weisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch der Elektrokettensäge für andere als die vorgesehenen Anwen- dungen kann zu gefährlichen Situatio- nen führen.

• Bei Sägearbeiten am Hang stets ober- halb des Baumstammes stehen. Um im Moment des „Durchsägens“ die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Hand- griffen der Elektrokettensäge zu lösen. Darauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnitts den Stillstand der Elektroket- tensäge abwarten, bevor man die Elek- trokettensäge dort entfernt. Den Motor der Elektrokettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

• Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen. Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem Fach- personal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in die- ser Betriebsanleitung. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch unser Service-Center repariert oder ausge- wechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist. Sicherheitshinweise für Kettensägen:

• Halten Sie bei laufender Säge alle Körperteile von der Säge- kette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu füh- ren, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

• Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinte- ren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeits- haltung erhöht das Risiko von Verletzun- gen und darf nicht angewendet werden.

• Halten Sie das Elektrowerkzeug nur an den isolierten Griffä- chen, da die Sägekette in Berüh- rung mit verborgenen Strom- leitungen oder dem Netzkabel des Gerätes kommen kann. Der Kontakt der Sägekette mit einer span- nungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Tragen Sie Schutzbrille und Ge- hörschutz. Weitere Schutzausrüs- tung für Kopf, Hände, Beine und Füße ist vorgeschrieben. Passende Schutzkleidung mindert die Verletzungs- gefahr durch umheriegendes Span- material und zufälliges Berühren der Sägekette.14 DE AT CH

• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.

• Nur Holz sägen. Die Kettensä- ge nicht für Arbeiten verwen- den, für die sie nicht bestimmt ist - Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Bauma- terialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen. Vorsichtsmaßnahmen gegen Rückschlag Achtung Rückschlag! Achten Sie beim Arbeiten auf Rückschlag der Maschine. Es besteht Verletzungs- gefahr. Sie vermeiden Rückschläge durch Vorsicht und richtige Säge- technik. Bild 1

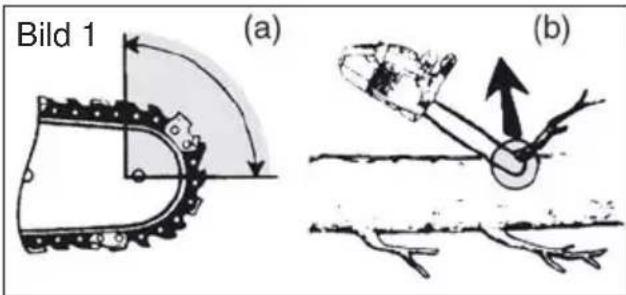

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Ge- genstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (s. Bild 1/Abb. b).

• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer uner- warteten nach hinten gerichteten Reakti- on führen, bei der die Führungsschiene nach oben und in Richtung der Bedien- person geschlagen wird (s. Bild 1/Abb. a).

• Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum be- steht Verletzungsgefahr.

• Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standächen wie auf einer Leiter können zum Verlust des Gleichgewichtes oder zum Verlust der Kontrolle über die Kettensäge führen.

• Rechnen Sie beim Schneiden eines unter Spannung stehen- den Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

• Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette ver- fangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

• Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Ketten- säge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlich- keit einer versehentlichen Berührung mit der laufenden Sägekette.

• Befolgen Sie die Anweisungen für die Schmierung, die Ketten- spannung und das Wechseln von Zubehör. Eine unsachgemäß gespann- te oder geschmierte Kette kann entwe- der reißen oder das Rückschlagrisiko erhöhen.15 ATDE CH

• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.

• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicher- weise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicher- heitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeigne- te Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Ket- tensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maß- nahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in un- erwarteten Situationen ermöglicht.

• Verwenden Sie stets vom Her- steller vorgeschriebene Ersatz- schienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.

• Halten Sie sich an die Anwei- sungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegren- zer erhöhen die Neigung zu Rückschlag. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauwei- se und Ausführung dieses Elektrowerkzeugs auftreten: a) Schnittverletzungen b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird. c) Gesundheitsschäden, die aus Hand- Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum ver- wendet wird oder nicht ordnungsgemäß geführt und gewartet wird. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umstän- den aktive oder passive medizini- sche Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder töd- lichen Verletzungen zu verringern, empfehlen wir Personen mit medizi- nischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.16 DE AT CH Sicherheitsfunktionen

1 Hinterer Griff mit hinterem Handschutz (10) schützt die Hand vor Ästen und Zweigen und bei abspringender Sägekette. 3 Kettenbremshebel/ vorderer Handschutz Sicherheitseinrichtung, die die Sägekette bei einem Rückschlag sofort stoppt; Hebel kann auch ma- nuell betätigt werden; schützt die linke Hand des Bedieners, wenn er vom vorderen Griff abrutscht. Die Sägekette läuft nicht, wenn die Kettenbremse eingerastet ist. 5 Sägekette mit geringem Rückschlag hilft Ihnen mit speziell entwickel- ten Sicherheitseinrichtungen, Rückschläge abzufangen. 17 Krallenanschlag verstärkt die Stabilität, wenn ver- tikale Schnitte ausgeführt werden und erleichtert das Sägen. 15 Elektromotor ist aus Sicherheitsgründen dop- pelt isoliert. 13 Ein-/Ausschalter mit Ketten- Sofort-Stopp Bei Loslassen des Ein-/ Ausschalters schaltet das Gerät sofort ab. 14 Einschaltsperre Zum Einschalten des Gerätes muss die Einschaltsperre entrie- gelt werden. 18 Kettenfangbolzen vermindert die Gefahr von Verletzungen, wenn die Sägekette reißt oder abspringt. Weiterführende Sicherheitshinweise

• Wenn die Anschlussleitung des Elek- trowerkzeuges beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.

• Wir empfehlen, wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter (z.B. autorisierte Fachwerk- statt, Kundendienst usw.) auszuführen.

• Legen Sie die Anschlussleitung so, dass sie während des Sägens nicht von Ästen oder Ähnlichem erfasst wird.

• Benutzen Sie einen Fehlerstromschutz- schalter mit einem Auslösestrom von 30mA oder weniger.

• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Betriebsanleitung. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch unser Service-Center repariert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung ange- geben ist.

• Es ist empfohlen, dass ein Erstbenutzer zumindest das Schneiden von Rund- holz auf einem Sägebock oder Gestell üben sollte.17 ATDE CH Montage Tragen Sie beim Arbeiten mit der Sägekette stets Schutz- handschuhe und verwenden Sie nur Originalteile. Ziehen Sie vor allen Arbeiten an der Elektrokettensäge den Netz- stecker. Es besteht Verletzungsgefahr! Bevor Sie die Elektrokettensäge in Betrieb nehmen, müssen Sie: - gegebenenfalls Schwert, Sägekette und Kettenabdeckung montieren, - die Sägekette spannen, - Kettenöl einfüllen, - die Funktion der Kettenbremse und die Öl-Automatik prüfen. Sägekette und Schwert montieren

1. Stellen Sie das Gerät auf eine

2. Drehen Sie die Befestigungs-

schraube (7) gegen den Uhrzeigersinn ( ) um die Kettenradabdeckung (8) zu entfernen.

3. Breiten Sie die Sägekette

(5) in einer Schlaufe aus, so dass die Schnittkanten im Uhrzeigersinn ausgerichtet sind.

4. Legen Sie die Sägekette (5) in

die Schwertnut ein. Halten Sie das Schwert (4) zur Montage in einem Winkel von ca. 45Grad nach oben geschwenkt, um die Sägekette (5) leichter auf das Kettenritzel (24) führen zu kön- nen.

5. Setzen Sie das Schwert (4) und

Kette (5) auf den Schienenbolzen (23) auf. Wenn die Nase, rechts unterhalb des Bolzens (23), in der unteren runden Aussparung am Schwert sitzt, sitzt das Schwert richtig. Es ist normal, wenn die Sägekette (5) durch- hängt.

6. Spannen Sie die Sägekette (5)

vor, indem Sie die Schraube für Ketten-Schnellspannsystem (9) im Uhrzeigersinn drehen.

7. Setzen Sie die Kettenradab-

deckung (8) auf. Dabei muss zuerst die Nase (25) an der Abdeckung (8) in die dafür vor- gesehene Kerbung am Gerät ein- gesetzt werden. Ziehen Sie die Befestigungsschraube (7) fest. Vorsicht! Elektrokettensäge kann nachölen. Bitte beachten Sie, dass die Elektroket- tensäge nach Gebrauch nachölt und Öl auslaufen kann, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein nor- maler Vorgang, bedingt durch die notwen- dige Lüftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jede Elektrokettensäge während der Fertigung kontrolliert und mit Öl getestet wird, könnte trotz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Ge- häuse leicht mit Öl beschmutzt. Bitte säu- bern Sie das Gehäuse mit einem Lappen. Vor dem Wechsel der Sägekette ist die Nut der Führungsschiene von Schmutz zu reinigen, da bei vorhandenen Schmutzab- lagerungen die Sägekette aus der Schiene springen kann. Die Ablagerungen können auch das Kettenöl aufsaugen. Die Folge18 DE AT CH wäre, dass das Kettenöl nicht oder nur zu einem geringen Teil an die Schienenunter- seite gelangt und die Schmierung verrin- gert wird. Sägekette spannen Das regelmäßige Spannen der Sägekette dient der Sicherheit des Benutzers und reduziert bzw. verhindert Verschleiß und Kettenschäden. Wir empfehlen dem Benut- zer vor Arbeitsbeginn und in Abständen von ca.10Minuten die Kettenspannung zu kontrollieren und falls nötig zu korrigieren. Beim Arbeiten mit der Säge erwärmt sich die Sägekette und weitet sich dadurch et- was. Mit diesem „Nachlängen“ ist beson- ders bei neuen Sägeketten zu rechnen. Die Sägekette nicht in heißem Zu- stand nachspannen oder wechseln, da sie sich nach dem Abkühlen wieder etwas zusammenzieht. Bei Nichtbeachtung kann dies zu Schä- den an der Führungsschiene oder dem Motor führen, da die Säge- kette nun zu straff an dem Schwert anliegt. Kettenspannung und Kettenschmierung be- einussen in erheblichem Maß die Lebens- dauer der Sägekette. Die Sägekette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durch- hängt und sich mit der behandschuhten Hand ganz herumziehen lässt. Beim Zie- hen an der Sägekette mit 9N (ca.1kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2mm Abstand haben. 10 min

1. Vergewissern Sie sich, dass die

Kettenbremse gelöst ist, d. h. der Kettenbremshebel (3) gegen den vorderen Griff (16) gedrückt ist.

2. Lösen Sie die Befestigungs-

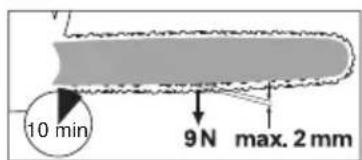

3. Zum Spannen der Sägekette dre-

hen Sie die Schraube (9) für das Kettenschnellspann-System im Uhrzeigersinn. Zum Lockern der Spannung drehen Sie die Schraube (9) gegen den Uhrzeigersinn.

4. Ziehen Sie die Befestigungs-

schraube (7) wieder an ( ). Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maxi- mal 5 Schnitten nachstellen. Kettenschmierung Schwert und Sägekette dürfen nie ohne Öl sein. Betreiben Sie die Elekt- rokettensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird. Zu wenig Öl erkennen Sie an Rauchentwicklung oder Verfärbung des Schwertes. Sobald der Motor läuft, ießt das Öl zum Schwert (

4). Kettenöl einfüllen:

• Prüfen Sie regelmäßig die Ölstandsan- zeige (

21) und füllen Sie bei Errei-

chen der Minimummarke „MIN“

22) der Ölstandsanzeige Öl nach.

Der Öltank fasst ca. 250 mlÖl.

• Verwenden Sie Bio-Öl, das Zusätze zur Her absetzung von Reibung und Abnutzung enthält. Sie können es über unser Service-Center bestellen.19 ATDE CH

• Wenn Grizzly Bio-Öl nicht zur Ver- fügung steht, verwenden Sie Ketten- schmieröl mit geringem Anteil an Haft- zusätzen.

• Entleeren Sie den Öltank bei längerer Nichtbenutzung (6-8Wochen).

1. Schrauben Sie die Öltankkappe

(2) ab und füllen Sie das Kettenöl in den Tank.

2. Wischen Sie eventuell verschütte-

tes Öl ab und schließen Sie die Öltankkappe (2) wieder. Schalten Sie immer das Gerät ab und lassen Sie den Motor abkühlen, bevor Sie Kettenöl einfüllen. Durch Überlaufen von Öl besteht Brandgefahr. Bedienung Schalten Sie die Elektrokettensäge erst ein, wenn Schwert, Sägekette und Ketten radabdeckung korrekt montiert sind. Achten Sie darauf, dass die Spannung des Netzan- schlusses mit dem Typenschild am Gerät über einstimmt. Achten Sie beim Starten auf einen sicheren Stand. Vergewissern Sie sich vor dem Starten, dass die Elektroketten- säge keine Gegenstände berührt. Achtung! Die Elektrokettensäge kann nachölen, siehe Kapitel „Mon- tage - Sägekette und Schwert mon- tieren“. Einschalten

1. Überprüfen Sie vor dem Starten,

ob sich genügend Kettenöl im Tank bendet und füllen Sie ggf. Kettenöl nach (siehe Kapitel „Kettenöl einfüllen“).

2. Formen Sie aus dem Ende

des Verlängerungskabels eine Schlaufe und hängen Sie diese in die Zugentlastung (11) am hinteren Griff (1) ein.

3. Schließen Sie das Gerät an die

4. Lösen Sie die Kettenbremse,

indem Sie den Kettenbremshebel (3) gegen den vorderen Griff (16) ziehen.

5. Halten Sie die Elektrokettensäge

mit beiden Händen gut fest, mit der rechten Hand am hinteren (1) und mit der linken Hand am vorderen Griff (16). Daumen und Finger müssen die Handgriffe fest umschließen.

6. Zum Einschalten betätigen Sie

mit dem rechten Daumen die Einschaltsperre (14) und drücken dann den Ein-/Ausschalter (13), die Elektrokettensäge läuft mit höchster Geschwindigkeit. Lassen Sie die Einschaltsperre (14) wie- der los.

7. Die Motorsäge schaltet ab,

wenn Sie den Ein-/Ausschalter (13) wieder loslassen. Eine Dauerlaufschaltung ist nicht möglich.20 DE AT CH Kettenbremse prüfen Die Sägekette läuft nicht, wenn die Kettenbremse eingerastet ist.

1. Legen Sie die Elektrokettensäge

auf eine feste, ebene Unterlage. Sie darf keine Gegenstände berüh- ren.

2. Schließen Sie das Gerät an die

3. Lösen Sie die Kettenbremse, indem

Sie den Kettenbremshebel (3) gegen den vorderen Griff (16) ziehen.

4. Halten Sie die Elektrokettensäge

mit beiden Händen gut fest, mit der rechten Hand am hinteren (1) und mit der linken Hand am vorderen (16) Griff. Daumen und Finger müssen die Handgriffe fest umschließen.

5. Schalten Sie die Elektro-kettensäge

6. Betätigen Sie bei laufendem

Motor mit der linken Hand den Kettenbremshebel (3). Schieben Sie hierzu den Kettenbremshebel (3) vom vorderen Griff (16) weg. Die Sägekette sollte abrupt stoppen.

7. Wenn die Kettenbremse richtig

funktioniert, lassen Sie den Ein-/Ausschalter los und lösen Sie die Kettenbremse. Wenn die Kettenbremse nicht richtig funktioniert, dürfen Sie die Elektrokettensäge nicht verwenden. Es besteht Verlet- zungsgefahr durch die nach- laufende Sägekette. Lassen Sie die Elektroketten- säge von unserem Kunden- dienst reparieren. Kettenschmierung prüfen Prüfen Sie vor Arbeitsbeginn den Ölstand und die Funktion der Kettenschmierung.

• Schalten Sie die Elektrokettensäge ein und halten Sie sie über einen hellen Grund. Die Elektrokettensäge darf den Boden nicht berühren. Wenn sich eine Ölspur zeigt, arbeitet die Elektrokettensäge einwandfrei. Wenn sich keine Ölspur zeigt, reini- gen Sie eventuell den Öldurchlass oder lassen Sie die Elektroketten- säge von unserem Kundendienst reparieren. Reinigen Sie den Öldurchlass (26), um ein störungsfreies, automati- sches Ölen der Sägekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Öldurchlass auszuwischen. Schwert wechseln

1. Schalten Sie das Gerät aus und

ziehen Sie den Netzstecker (

2. Stellen Sie das Gerät auf eine

3. Drehen Sie die Befestigungs-

schraube (7) und die Schraube für das Ketten- Schnellspannsystem (9) gegen den Uhrzeigersinn, um die Kettenspannung zu lockern und die Kettenradabdeckung (8) zu entfernen.

4. Nehmen Sie das Schwert (4) und

die Sägekette (5) ab.21 ATDE CH Halten Sie das Schwert (4) zur Demontage in einem Winkel von ca. 45 Grad nach oben geschwenkt, um die Sägekette (5) leichter vom Kettenritzel (24) abnehmen zu können.

5. Tauschen Sie das Schwert aus

und montieren Sie Schwert und Kette wie unter „Sägekette und Schwert montieren“ beschrieben. Sägetechniken Allgemeines

• Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes (mit ziehender Sägekette) und nicht mit der Oberseite des Schwertes (mit schie- bender Sägekette) sägen.

• Die Sägekette darf während des Durch- sägens oder danach weder den Erdbo- den noch einen anderen Gegenstand berühren.

• Achten Sie darauf, dass die Sägekette nicht im Sägeschnitt festklemmt. Der Baumstamm darf nicht brechen oder absplittern.

• Beachten Sie auch die Vorsichtsmaß- nahmen gegen Rückschlag (siehe Si- cherheitshinweise). Wenn die Sägekette fest- klemmt, versuchen Sie nicht, die Elektrokettensäge mit Gewalt herauszuziehen. Es besteht Verletzungsgefahr. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um die Elektroket- tensäge freizubekommen. Bäume fällen Es ist viel Erfahrung erforder- lich, um Bäume zu fällen. Fäl- len Sie nur Bäume, wenn Sie sicher mit der Elektroketten- säge umgehen können. Be- nutzen Sie die Elektroketten- säge auf keinen Fall, wenn Sie sich unsicher fühlen. Wir raten unerfahrenen Anwendern aus Sicherheitsgründen davon ab, einen Baumstamm mit einer Schwertlänge zu fällen, die kleiner ist als der Stammdurchmesser.

• Achten Sie darauf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereichs aufhalten. Der Sicher- heitsabstand zwischen dem zu fällen- den Baum und dem nächstliegenden Arbeitsplatz muss 2 ½ Baumlängen betragen.

• Achten Sie auf die Fällrichtung: Der Anwender muss sich in der Nähe des gefällten Baumes sicher bewegen können, um den Baum leicht ablängen und entasten zu können. Es ist zu ver- meiden, dass der fallende Baum sich in einem anderen Baum verfängt. Beachten Sie die natürliche Fallrichtung, die von Neigung und Krummschaftigkeit des Bau- mes, Windrichtung, die Lage größerer Äste und Anzahl der Äste abhängig ist.

• Bei Sägearbeiten am Hang sollte sich der Bediener der Kettensäge im Gelän- de oberhalb des zu fällenden Baums aufhalten, da der Baum nach dem Fäl- len wahrscheinlich bergab rollen oder rutschen wird.

• Kleine Bäume mit einem Durchmesser von 15-18 cm können gewöhnlich mit einem Schnitt abgesägt werden.22 DE AT CH

• Bei Bäumen mit einem größeren Durch- messer müssen Kerbschnitte und ein Fällschnitt angesetzt werden (siehe

Fällen Sie keinen Baum, wenn ein starker oder wech- selnder Wind weht, wenn die Gefahr einer Eigentums- beschädigung besteht oder wenn der Baum auf Leitun- gen treffen könnte. Beim Fällen von Bäumen ist darauf zu achten, dass an- dere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getrof- fen und keine Sachschäden verursacht werden. Sollte ein Baum mit einer Versor- gungsleitung in Berührung kommen, so ist das Versor- gungsunternehmen sofort in Kenntnis zu setzen. Klappen Sie direkt nach Beenden des Sägevorgangs den Gehör- schutz hoch, damit Sie Töne und Warnsignale hören können.

Entfernen Sie nach unten hängen- de Äste, indem Sie den Schnitt oberhalb des Astes ansetzen. Entasten Sie niemals höher als bis zur Schulterhöhe.

Entfernen Sie das Unterholz rund um den Baum, um einen leichten Rückzug zu sichern. Der Fluchtbereich (1) sollte etwa um 45° versetzt hinter der geplanten Fällrichtung (2) liegen.

3. Fallkerbe schneiden (A):

Setzen Sie eine Fallkerbe in die Richtung, in die der Baum fal- len soll. Beginnen Sie mit dem unteren, horizontalen Schnitt. Die Schnitttiefe soll etwa 1/3 des Stammdurchmessers be- tragen. Machen Sie nun einen schrägen Sägeschnitt mit einem Schnittwinkel von ungefähr 45°, von oben, der exakt auf den un- teren Sägeschnitt trifft. Dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts vermieden. Treten Sie nie vor einen Baum, der eingekerbt ist.

Führen Sie den Fällschnitt von der anderen Seite des Stammes aus, während Sie links vom Baumstamm stehen und mit zie- hender Sägekette sägen. Der Fällschnitt muss horizontal min- destens 5 cm oberhalb des hori- zontalen Kerbschnitts verlaufen. Er sollte so tief sein, dass der Abstand zur Kerbschnittlinie mindestens 1/10 des Stamm- durchmessers beträgt. Der nicht durchgesägte Teil des Stammes wird als Brechmaß bezeichnet. Der Steg verhindert, dass sich der Baum dreht und in die fal- sche Richtung fällt. Sägen Sie den Steg nicht durch. Bei Annäherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglicherweise nicht in die gewünschte Richtung fällt oder23 ATDE CH sich zurückneigt und die Sägekette festklemmt, den Fällschnitt unterbre- chen und zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden.

5. Schieben Sie einen Fällkeil oder

ein Brecheisen in den Fällschnitt, sobald die Schnitttiefe dies ge- stattet, um ein Festklemmen des Schwertes zu verhindern.

6. Wenn der Stammdurchmesser grö-

ßer ist als die Länge des Schwertes, machen Sie zwei Schnitte.

7. Nach Ausführen des Fällschnitts

fällt der Baum von selbst oder mit Hilfe des Fällkeils oder Brecheisens. Sobald der Baum zu fallen beginnt, ziehen Sie die Elekt- rokettensäge aus dem Schnitt heraus, stoppen den Motor, le- gen die Elektrokettensäge ab und verlassen den Arbeitsplatz über den Rückzugsweg. Auf herunterfallende Äste ach- ten und nicht stolpern. Entasten Entasten ist die Bezeichnung für das Ent- fernen von Ästen und Zweigen von einem gefällten Baum. Viele Unfälle geschehen beim Entas- ten. Sägen Sie nie Äste ab, wenn Sie auf dem Baumstamm stehen. Behalten Sie den Rückschlagbereich im Auge, wenn Äste unter Spannung stehen.

• Entfernen Sie Stützzweige erst nach dem Ablängen.

• Unter Spannung stehende Äste müssen von unten nach oben gesägt werden, um ein Festklemmen der Elektrokettensä- ge zu verhindern.

• Beim Absägen von dickeren Ästen ver- wenden Sie dieselbe Technik wie beim Ablängen.

• Arbeiten Sie links vom Stamm und so nahe wie möglich an der Elektrokettensä- ge. Nach Möglichkeit ruht das Gewicht der Elektrokettensäge auf dem Stamm.

• Wechseln Sie den Standort, um Äste jen- seits des Stammes abzusägen.

• Verzweigte Äste werden einzeln abge- längt.

• Kleinere Äste, gemäß Abb. , mit ei- nem Schnitt trennen. Ablängen Ablängen ist das Sägen von gefällten Baumstämmen in kleine Abschnitte.

• Achten Sie darauf, dass die Sägekette beim Sägen den Erdboden nicht berührt.

• Achten Sie auf guten Stand und stehen Sie bei abschüssigem Gelände oberhalb des Stammes.

• Achten Sie auf Ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körperge- wichts auf beide Füße. Falls möglich, sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein. Folgen Sie den einfachen Anweisungen für leichtes Sägen.

1. Stamm liegt am Boden:

Sägen Sie von oben den Stamm ganz durch und achten Sie am Ende des Schnittes darauf, den Boden nicht zu berühren. Wenn die Möglichkeit besteht, den Stamm zu drehen, sägen Sie ihn zu 2/3 durch. Dann drehen Sie den Stamm um und sägen den Rest des Stammes von oben durch.24 DE AT CH

2. Stamm ist an einem Ende

abgestützt: Sägen Sie zuerst von unten nach oben (mit der Oberseite des Schwertes) 1/3 des Stammdurchmessers durch, um ein Splittern zu vermeiden. Sägen Sie dann von oben nach unten (mit der Unterseite des Schwertes) auf den ersten Schnitt zu, um ein Festklemmen zu ver- meiden.

3. Stamm ist an beiden Enden

abgestützt: Sägen Sie zuerst von oben nach unten (mit der Unterseite des Schwertes) 1/3 des Stammdurchmessers durch. Sägen Sie dann von unten nach oben (mit der Oberseite des Schwertes), bis sich die Schnitte treffen.

Sägebock: Halten Sie die Elektrokettensäge mit beiden Händen fest und füh- ren Sie die Maschine während des Sägens vor dem Körper. Wenn der Stamm durchtrennt wird, führen Sie die Maschine rechts am Körper vorbei (1). Halten Sie den linken Arm so gerade wie möglich (2). Achten Sie auf den herabfallenden Stamm. Stellen Sie sich so, dass der abgetrennte Stamm keine Gefährdung darstellt. Achten Sie auf Ihre Füße. Der abgetrennte Stamm könnte beim Herabfallen Verletzungen verursachen. Halten Sie das Gleichgewicht (3). Wartung und Reinigung Führen Sie Wartungs- und Reinigungsarbeiten grund- sätzlich bei ausgeschaltetem Motor und gezogenem Netz- stecker durch. Verletzungs- gefahr! Lassen Sie Instandsetzungs- arbeiten und Wartungsar- beiten, die nicht in dieser Be- triebsanleitung beschrieben sind, von unserer Fachwerk- statt durchführen. Benutzen Sie nur originale Ersatzteile. Lassen Sie die Maschine vor allen Wartungs- und Reini- gungsarbeiten abkühlen. Es besteht Verbrennungsgefahr! Reinigung

• Reinigen Sie die Maschine nach jedem Gebrauch gründlich. Dadurch verlän- gern Sie die Lebensdauer der Maschi- ne und vermeiden Unfälle.

• Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegebenenfalls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen. Benutzen Sie zur Reinigung keine Lö- sungsmittel oder Benzin!

• Reinigen Sie nach jeder Benutzung die Sägekette. Benutzen Sie hierzu einen Pinsel oder Handfeger. Benutzen Sie zur Reinigung der Sägekette keine Flüs- sigkeiten. Ölen Sie die Sägekette nach der Reinigung mit Kettenöl leicht ein.

• Entfernen Sie zur Reinigung auch die Kettenradabdeckung (

8), um auch an dieser Stelle reinigen zu können.

• Reinigen Sie das Schwert (Führungs- schiene) (

• Reinigen Sie die Lüftungsschlitze und die Oberächen der Maschine mit ei- nem Pinsel, Handfeger oder trockenem Lappen. Benutzen Sie zur Reinigung keine Flüssigkeiten.

• Reinigen Sie den Öldurchlass ( 26), um ein störungsfreies, automatisches Ölen der Sägekette während des Be- triebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Öl- durchlass auszuwischen. Sägekette ölen Reinigen und ölen Sie die Sägekette regelmäßig. Dadurch halten Sie die Sägekette scharf und erreichen eine optimale Maschinenleistung. Bei Schä- den aufgrund unzureichender Wartung der Sägekette erlischt der Garantiean- spruch. Ziehen Sie den Netzstecker und benutzen Sie schnittfeste Handschu- he, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

• Ölen Sie die Sägekette nach der Reinigung nach 10-stündigem Einsatz oder mindestens einmal pro Woche, je nachdem was zuerst eintrifft.

• Vor dem Ölen muss das Schwert, ins- besondere die Zahnung des Schwertes gründlich gereinigt werden. Benutzen Sie hierzu einen Handfeger und einen trockenen Lappen.

• Ölen Sie die einzelnen Kettenglieder mit Hilfe einer Ölspritze mit Nadelspit- ze (im Fachhandel erhältlich). Tragen Sie einzelne Öltropfen auf die Gelenke und auf die Zahnspitzen der einzelnen Kettenglieder auf. Wartungsintervalle Führen Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung Ihrer Elektrokettensäge wird die Lebensdauer der Elektrokettensäge verlän- gert. Sie erreichen zudem optimale Schnitt- leistungen und vermeiden Unfälle. Tabelle Wartungsintervalle Maschinenteil Aktion Vor jedem Gebrauch Nach 10 Be- triebsstunden Nach jedem Gebrauch Komponenten der Kettenbremse Prüfen, bei Bedarf ersetzen

24) Prüfen, bei Bedarf ersetzen

Prüfen, ölen, bei Bedarf nachschleifen oder ersetzen

Prüfen, reinigen, ölen

Öl-Automatik Prüfen, bei Bedarf Öldurchlass reinigen

DE AT CH Schneidzähne schärfen Eine falsch geschärfte Säge- kette erhöht die Rückschlag- gefahr! Benutzen Sie schnitt- feste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren. Eine scharfe Sägekette gewährleis- tet eine optimale Schnittleistung. Sie frisst sich mühelos durch das Holz und hinterlässt große, lange Holz- späne. Eine Sägekette ist stumpf, wenn Sie die Schneidausrüstung durch das Holz drücken müssen und die Holzspäne sehr klein sind. Bei einer sehr stumpfen Sägekette fallen überhaupt keine Späne, sondern nur Holzstaub an.

• Die sägenden Teile der Sägekette sind die Schneidglieder, die aus einem Schneidezahn und einer Tiefenbegren- zernase bestehen. Der Höhenabstand zwischen diesen beiden bestimmt die Schärftiefe.

• Beim Schärfen der Schneidezähne müssen folgende Werte berücksichtigt werden:

- Schärfwinkel (30°) - Brustwinkel (85°) - Schärftiefe (0,65 mm) Abweichungen von den Maß- angaben der Schneidengeo- metrie können zu einer Erhö- hung der Rückschlagneigung der Maschine führen. Erhöhte Unfallgefahr! Zum Schärfen der Sägekette sind Spezial- werkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und in der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Ketten- sägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fach- werkstatt schärfen zu lassen. Wenn Sie sich das Schärfen der Sägekette zutrauen, erwerben Sie die Werkzeuge im Fachhan- del.

1. Schalten Sie das Gerät aus und

ziehen Sie den Netzstecker.

2. Zum Schärfen sollte die

Sägekette straff gespannt sein, um ein richtiges Schärfen zu er- möglichen.

3. Zum Schärfen ist eine Rundfeile

mit 4,0mm Durchmesser erfor- derlich. Andere Durchmesser be- schädigen die Sägekette und können zu einer Gefährdung beim Arbeiten führen!

4. Schärfen Sie nur von innen nach

außen. Führen Sie die Feile von der Innenseite des Schneidzahns nach au- ßen. Heben Sie die Feile ab, wenn Sie diese zurückziehen.

5. Schärfen Sie zuerst die Zähne einer

Seite. Drehen Sie dann die Elektroket- tensäge um und schärfen Sie die Zäh- ne der anderen Seite.

6. Die Sägekette ist abgenutzt und muss

gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneidzahns übrig ist.

7. Nach dem Schärfen müssen alle

Schneidglieder gleich lang und breit sein.27 ATDE CH

8. Nach jedem dritten Schärfen muss die

Schärftiefe (Tiefenbegrenzung) geprüft werden, und die Höhe mit Hilfe einer Flachfeile nachgefeilt werden. Die Tiefenbegrenzung sollte um ca. 0,65 mm gegenüber dem Schneidzahn zurückstehen. Runden Sie nach dem Zurücksetzen die Tiefenbegrenzung nach vorne etwas ab. Kettenspannung einstellen Das Einstellen der Kettenspannung ist im Kapitel „Montage - Sägekette spannen“ beschrieben. Neue Sägekette einlaufen lassen Bei einer neuen Sägekette verringert sich die Spannkraft nach einiger Zeit. Deshalb müssen Sie nach den ersten 5 Schnitten, spätestens nach 10 Minuten Sägezeit die Sägekette nachspannen. Befestigen Sie eine neue Sägekette nie auf einem ab- genutzten Kettenritzel oder auf einem beschädigten oder abgenutzten Schwert. Die Sägekette könnte abspringen oder reißen. Schwere Ver- letzungen können die Folge sein.

Schwert warten Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

1. Schalten Sie das Gerät aus und ziehen

Sie den Netzstecker (12).

2. Nehmen Sie die Kettenradabdeckung

(8), die Sägekette (5) und das Schwert (4) ab.

3. Prüfen Sie das Schwert (4) auf Ab-

nutzung. Entfernen Sie Grate und be- gradigen Sie die Führungsächen mit einer Flachfeile.

4. Reinigen Sie den Öldurchlass ( 26),

um ein störungsfreies, automatisches Ölen der Sägekette während des Be- triebs zu gewährleisten.

5. Montieren Sie Schwert (4), Sägekette

(5) und Kettenradabdeckung (8) und spannen Sie die Elektrokettensäge. Bei optimalem Zustand des Öl- durchlasses sprüht die Sägekette wenige Sekunden nach Anlassen der Elektrokettensäge automatisch etwas Öl ab.28 DE AT CH

Schwert umdrehen Benutzen Sie schnittfeste Hand- schuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren. Das Schwert (4) muss ca. alle 10 Ar- beitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleis- ten.

1. Schalten Sie das Gerät aus und ziehen

Sie den Netzstecker (

2. Nehmen Sie die Kettenradabdeckung

(8), die Sägekette (5) und das Schwert (4) ab.

3. Drehen Sie das Schwert um seine

horizontale Achse und montieren Sie Schwert und Kette wie unter „Sägekette und Schwert montieren“ beschrieben. Beachten Sie dabei die Laufrichtung der Sägekette! Laufrichtung der Sägekette Orientieren Sie sich zur Ausrichtung der Sägekette (5) an dem Bildzeichen unter- halb der Kettenradabdeckung (8), wenn das Schwert gedreht wird. Die abgebil- dete Laufrichtung auf dem Schwert stimmt dann nicht mehr. Aufbewahrung

• Reinigen Sie das Gerät vor der Aufbewahrung.

• Entleeren Sie den Öltank vor längeren Betriebspausen. Entsorgen Sie Altöl umweltgerecht (siehe „Entsorgung/ Umweltschutz“).

• Bringen Sie die Schwertschutzhülle an.

• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern. Entsorgung/Umweltschutz Entsorgen Sie Altöl umweltgerecht - ge- ben Sie es an einer Entsorgungsstelle ab. Schütten Sie Altöl nicht in die Kanalisation oder in den Abuss. Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Elektrogeräte gehören nicht in den Hausmüll. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektroni- schen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Roh- stoffen zu reduzieren und die Umwelt zu entlasten. Informationen zur Entsorgung und der Lage des nächsten Recyclinghofes erhalten Sie z. B. bei Ihrer Stadtreinigung oder in den Gelben Seiten. Entleeren Sie den Öltank sorgfältig und ge- ben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metalltei- le können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.29 ATDE CH Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Kettenbremse eingerastet Kettenbremse überprüfen, evtl. Kettenbremse lösen Netzspannung fehlt Haussicherung spricht an Steckdose, Netzanschluss- leitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann. Haussicherung prüfen Ein-/Ausschalter (

Reparatur durch Kundendienst Kohlebürsten abgenutzt Reparatur durch Kundendienst Motor defekt Reparatur durch Kundendienst Sägekette läuft nicht Kettenbremse blockiert Sägekette (

Kettenbremse überprüfen, evtl. Kettenbremse lösen Schlechte Schneid- leistung Sägekette (

Sägekette richtig montieren Sägekette (

Schneidzähne schärfen oder neue Sägekette aufziehen Kettenspannung ungenügend Kettenspannung überprüfen Gerät läuft schwer, Sägekette springt ab Kettenspannung ungenügend Kettenspannung überprüfen Sägekette wird heiß, Rauchentwicklung beim Sägen, Verfär- bung der Schiene Zu wenig Kettenöl Ölstand prüfen und ggf. Ketten- öl nachfüllen, Öl-Automatik prüfen und ggf. Öldurchlass reinigen oder Repa- ratur durch Kundendienst30 DE AT CH Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 32). Halten Sie die unten genannten Bestellnummern bereit. Öltankkappe

Bio-Sägekettenöl 1 l

Bio-Sägekettenöl 5 l

Die Oregon Ersatz-Sägekette darf nur in Verbindung mit dem zu- gehörigen Oregon-Schwert und der dafür zugelassenen Elektro- kettensäge verwendet werden. Es besteht Verletzungsgefahr.31 ATDE CH Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kauf- datum. Bitte bewahren Sie den Original- Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Ge- rät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Ga- rantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetre- ten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspa- cken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Sägekette) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter). Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachge- mäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anwei- sungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres An- liegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN300544) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per32 DE AT CH E-Mail. Sie erhalten dann weitere In- formationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Ser- vice-Anschrift übersenden. Um Annah- meprobleme und Zusatzkosten zu ver- meiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kos- tenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät ge- reinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Son- derfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten eingesende- ten Geräte führen wir kostenlos durch. Service-Center

Service Deutschland Tel.: 0800 54 35 111 E-Mail: grizzly@lidl.de IAN 300544

Original EG- Konformitätserklärung Hiermit bestätigen wir, dass die Elektro-Kettensäge Baureihe FKS 2200 G4 Seriennummer 201805000001 - 201805043888 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2000/14/EG • 2005/88/EG • 2014/30/EU • 2011/65/EU* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010 EN 55014-1:2006/A2:2011 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013 Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel garantiert: 107 dB(A) gemessen: 104,8 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang V / 2000/14/EG Gemeldete Stelle: TÜV Süd, NB 0123 Baumusterbescheinigungs-Nr.: M6A 17 11 36607 356 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Christian Frank Dokumentationsbevollmächtigter Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim,

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. 189GB
