Producttype	Luchtcompressor
Merk	Parkside
Model	PKO 270 A3
Motorvermogen	1800 W
Voeding	230 V ~ 50 Hz
Maximale werkdruk	10 bar
Inhoud tank	~24 l
Theoretische aanzuigcapaciteit	~260 l/min
Bruikbare luchtstroom	~180 l/min
Compressortoerental	2850 min⁻¹
Geluidsdrukniveau (LpA)	72,9 dB(A)
Geluidsvermogensniveau (LwA)	92,9 dB(A)
Onzekerheid (K)	2,59 dB
Beschermingsklasse	IP32
Gewicht	~26,8 kg
Aanbevolen olie	SAE 15W40 (hoeveelheid ~0,25 l)
Bedrijfsmodus	S1 (continu bedrijf)
Max. gebruiks hoogte	1000 m boven zeeniveau
Belangrijkste functies	Productie van perslucht voor pneumatisch gereedschap (bandenpomp, blaaspistool, verfspuitpistool)
Onderhoud en reiniging	Condenswater na elk gebruik aftappen; luchtfilter elke 300 uur reinigen; olie elke 500 uur verversen
Veiligheid	Veiligheidsklep, thermische beveiligingsschakelaar, automatische uitschakeling bij overbelasting
Onderdelen en repareerbaarheid	Luchtfilter, afdichtingen, slang; reparaties door erkende specialist
Algemene informatie	Garantie 3 jaar; klantenservice: [phone]

Veelgestelde vragen - PKO 270 A3 PARKSIDE

Hoe stel ik de Parkside PKO 270 A3 compressor in gebruik?

Voor het eerste gebruik verwijdert u het transportdeksel van de olievulopening, vult u het carter met de meegeleverde olie (SAE 15W40) tot het MAX-niveau en schroeft u de dop er weer op. Monteer de wielen en steunvoeten. Sluit het apparaat aan op een 230 V~50 Hz stopcontact dat is beveiligd met een 16 A zekering. Trek de aan/uit-schakelaar omhoog om te starten.

Hoe tap ik het condenswater uit de tank af?

Na elk gebruik schakelt u de compressor uit en laat u de druk weg. Draai de aftapkraan (10) tegen de klok in open om het condenswater te laten weglopen. Sluit de kraan na het aftappen. Condenswater bevat olieresten, voer het af bij een inzamelpunt voor speciale afvalstoffen.

Welke olie moet ik gebruiken en wanneer verversen?

Gebruik SAE 15W40 olie of gelijkwaardig. De eerste olieverversing na 100 bedrijfsuren, daarna elke 500 uur. Voor het verversen verwijdert u de vuldop, draait u de olieaftapkraan (12) op de pomp los, vangt u de oude olie op in een bak, draait u de kraan weer vast. Vul tot de MAX-markering op het oliekijkglas.

Hoe reinig ik het luchtfilter?

Reinig het luchtfilter minimaal elke 300 bedrijfsuren. Draai de vleugelmoer (15b) los, verwijder het filterdeksel (15e), vervolgens de filterpatroon (15c) en filterhuis (15d). Tik het stof er voorzichtig uit en blaas het schoon met perslucht (ca. 3 bar). Monteer in omgekeerde volgorde.

Wat te doen als de compressor niet start?

Controleer eerst de netspanning: kabels, stekker, zekering en stopcontact. Vermijd te lange verlengsnoeren. Bij een omgevingstemperatuur onder +5 °C kan het starten moeizaam zijn. Als de motor oververhit raakt, laat hem dan afkoelen. Bij aanspreken van de thermische beveiliging: stekker eruit, 2-3 minuten wachten, dan weer insteken en opnieuw proberen.

Hoe stel ik de uitgangsdruk in?

De drukregelaar (5) stelt de druk in die op de manometer (4) wordt weergegeven. De ingestelde druk is beschikbaar bij de snelkoppeling (3). De tankdruk wordt afgelezen op manometer (6). De drukschakelaar is fabrieksmatig ingesteld: inschakelen bij ~8 bar, uitschakelen bij ~10 bar.

Kan ik de compressor gebruiken voor spuitverven?

Ja, mits u de veiligheidsvoorschriften volgt: gebruik alleen verf met een vlampunt hoger dan 55 °C, niet roken, draag een masker en handschoenen, en zorg voor voldoende ventilatie (ruimte >30 m³). Spuit niet tegen de wind in en richt het pistool niet op de compressor.

Hoe test ik de veiligheidsklep?

Bedien de veiligheidsklep (19) minstens elke 30 bedrijfsuren of 3 keer per jaar. Draai de aftapmoer (19a) tegen de klok in, trek dan de klepstang naar buiten om de opening te openen. U moet lucht horen ontsnappen. Draai de moer daarna weer vast.

Welk pneumatisch gereedschap kan ik met deze compressor gebruiken?

Deze compressor is geschikt voor gereedschap dat tot ~180 l/min verbruikt, zoals bandenpompen, blaaspistolen en verfspuitpistolen. Hij is niet geschikt voor gereedschap met een hoog luchtverbruik (excenterschuurmachines, haakse slijpers, slagmoersleutels).

Hoe vervoer ik de compressor?

Gebruik de draaghandgreep (1) om de compressor te verplaatsen. Let op het gewicht (26,8 kg). Bij vervoer in de auto deze goed vastzetten om kantelen te voorkomen. Kantel het apparaat niet, want er kan olie uitlekken.

GEBRUIKSAANWIJZING PKO 270 A3 PARKSIDE

Bedienings- en veiligheidsinstrumenties

Vertaling van de originele handleiding

GB

COMPRESSOR

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DFATCH

NL/BE Bedienings-enveiligeidsinstructiesPgina 13

1. Verklaring van de symbolen op het apparatus 14
2. Inleiding 15
3. Beschrijving van het apparaat (afb. 1-12) 15
4. Meegeleverd 15
5. Beoogd gebruik 15
6. Veiligheidsvoorschriften 16
7. Technische gegevens 18
8. Voor de ingebruikname 18
9. Montage en bediening 18
10. Elektrische aansluiting 19
11. Reiniging, onderhoud en opslag 19
12. Transport 20
13. Afvalverwerking en hergebruik 21
14. Verhopen van storingen 21
15. Garantiebewijs 22
16. Conformiteitsverklaring 43

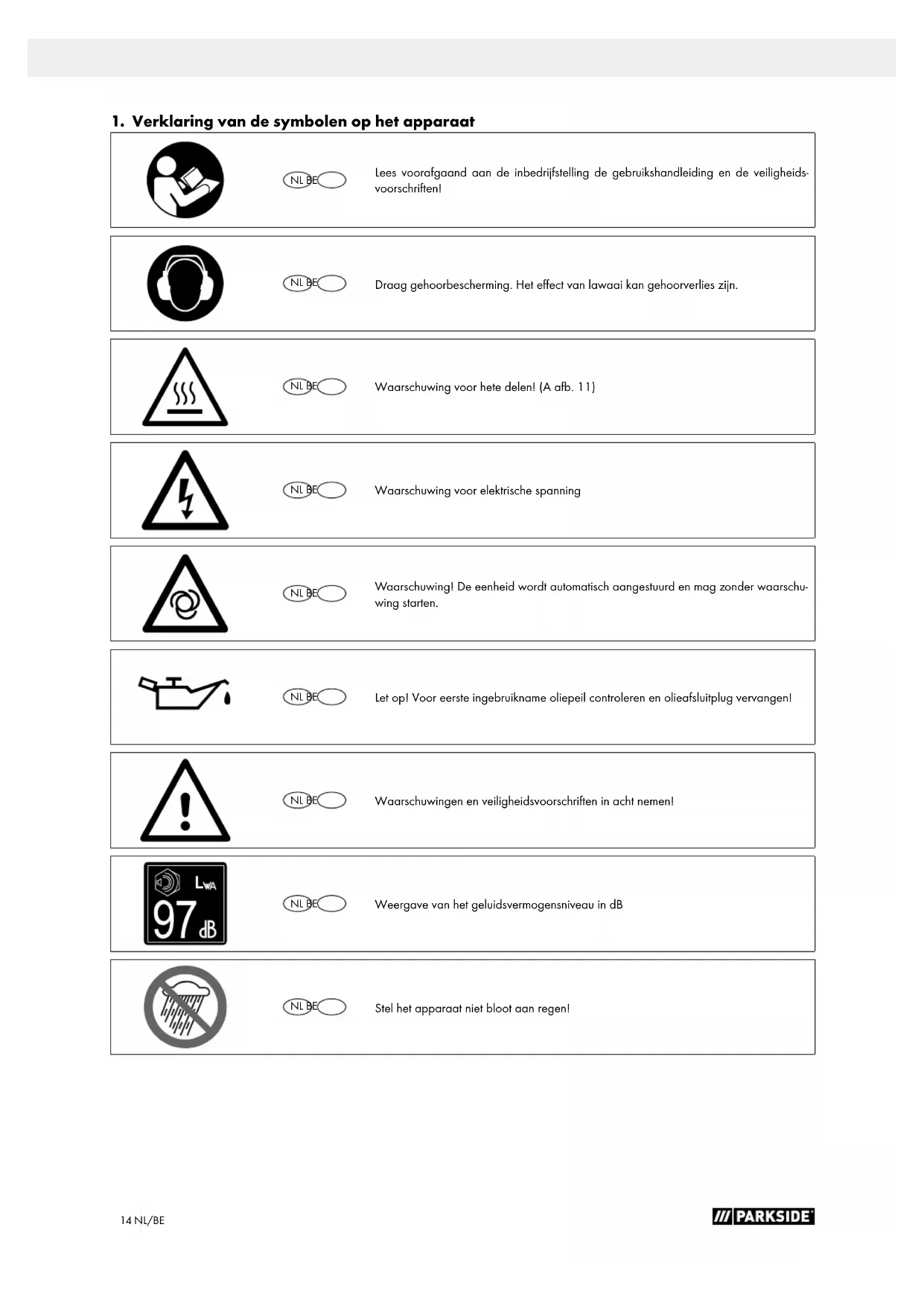

1. Verklaring van de symbolen op het apparatus

Lees voorafgaand aan de inbedrijstelling de gebruikshandleiding en de veriligeids-voorschriften!

Draag gehoorbescherming. Het efect van lawaai kan gehooorverlies zichn.

Waarschuwing voor hete delen! (A afb. 11)

Waarschuwing voor elektrische spanning

Waarschuwing! De eenheid worden automatisch aangestuurd en mag zonder waarschuwing starten.

Let op! Voor eerste ingebruikname oliepeil controleren en olieafsluitplug verrangen!

Waarschuwingen en veiligheidsvoorschriften in acht nemen!

Weergave van het geluidsvermögensniveau in dB

Stel het apparataat Niet bloot aan regen!

2. Inleiding

Fabrikant:

scheppach

Wij wensen u veel plezier en succes bij het werk den uwieve apparaat.

Aanwijizing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid Niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

ondeskundigebehandeling,
- Het Niet in acht nemen van de gebruikshandleiding,
- repareties door derden, nied geauthoriseerde vakmensen,
- inbouwenervanging van Niet-originele reserveonderdelen,
- nied doelmatig gebruik,
- Uitvallen van de elektrische installmentie bij het Niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw elektrisch gereedschap te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benuten.

De gebruikshandelieiding bevat belangrijke aanwijzingen, hoe u met het elektrisch gereedschap verilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekostenuitspaart,uitvaltijden vermindernt en de betrouwbaarheid en levensduur van elektrische apparaat verhoegt.

Aanvullend op de veiligheidsbepalingen van deze gebruiskandleiding moet u absoluut de voor de werking van het elektrische apparaat geldende voorschriften van uw land in acht nemen.

Bewaar de gebruikshandleiding bij het elektrisch gereedschap in een plastic hoes, beschermd gegen vuil en vocht. De gebruikshandleiding moet door elke bediener van de machine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd. Aan het elektrisch gereedschap月至enleen personen werken, die voor het gebruik van het elektrisch gereedschap geinstrueerd en over de daarmee verbonden geinformeerd zijn. De vereiste minimumleeftijd moet in achevent worden genomen.

Naast de in deze gebruikhandleiding opgenomen veiligheidsvoerschriften en de bijzondere voorschriften van uw land要去 u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij hunen Niet aansprakelijk worden gesteld voor ongevallen of schade,veroorzaakt door Niet-naleving van deze handleiding of de veiligheidsvoorschriften.

3. Beschrijving van het apparaat (afb. 1-12)

1. Transportgreep
2. Drukschakelaar
3. Snelkoppeling (geregelde perslucht)
4. Manometer (ingestelde druk kan afgelezen worden)
   5.Drukregelaar
5. Manometer (keteldruk kan afgelezen worden)
6. Snelkoppeling (ongeregelde perslicht)
   8.Drukvat
7. Standaard
   9a. Volgring
   9b. Bout
8. Aftapplug voor condenswater
9. Wiel
   11a. Volgring
   11b. Lenskopbout
10. Oieaftapplug
11. Compressiepomp
12. Persluchtslang
    14a. Steenkippel
    14b. Snelkoppeling
13. Lichtfilter
    15a. Transportdeksel
    15b. Vleugelschroef
    15c. Filtrerelement
    15d. Filterhuis
    15e. Filterdeksel
14. Oliaefsluitplug
15. Aan/uit-schakelaar
16. Oliekijkglas
17. Veiligheidsklep
    19a. Aftapmoer
    19b. Verbindingsbeveiliging
    19c. Dop van de aftapmoer
18. Olievulopening
    20a. Transportdeksel

4. Meegeleverd

1xLuchifilter
2x Standvoet
2x Wiel
1x Montagematerialia
1x Oliesluitdop
1x Oliereservoir
1x Persluchslang
1x Gebruikshandleiding

5. Beoogd gebruik

De compressor worden gebruikt voor het genereren van perslucht voor persluchtgereedschap dat kan worden bediend met een luchtvolume tot ca. 180 l/min. (bijv. bandenpomp, luchtpistol en verspuiptistol). Door de beperkte luchtstroom is het Niet möglichom gereedschappen met een zeer hoog luchtverbruik te bedieren (bijv. vlakschuurmachine, rechte slijper en slagschoevendraaier).

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is Niet volgens de voorschriften. De gebruiker/bediener en Niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Let erop dat once apparaten volgens het beoogd gebruik nicht voor bedrijsmatige, ambachtelijke of industrielle toepassingen zich ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijsmatige, ambachtelijke of industrielle onderemingen of bij soortgelijke werkzaamheden worden ingezet.

6. Veiligheidsvoorschriften

Let op!

Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming gegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens deze machine te gebruiken en bewaar de veiligheidsvoorschriften.

Veilig werken

1. Houd uw werkomgeving schoon en netjes

2. Een rommelige werkomgeving kan ongevallen met zich meebrengen.

3. Houd rekening met omgevingsinvloeden

4. Stel het elektrische gereedschap Niet bloot aan regen.

5. Gebruik de elektrische apparatuur nicht in een vochtige of nature omgeving. Risico op een elektrische schok!
6. Zorg voor goede verlichting op de werkplek.

7. Gebruik het elektrische gereedschap Niet opplaatsen waar spreke is van brand-of explosiegevaar.

8. Bescherm uzelf gegen een elektrische schok

9. Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. buizen, radiatoren, elektrische haarden, koelapparatuur).

10. Zorg dat kinderen uit de buurt blijven!

11. Laat andere Personen het gereedschap en de kabel Niet aanraken, houd ze uit de buurt van uw werkplek.

12. Berg het ongebruekte elektrische gereedschap goed op

-Elektrisch gereedschap dat nicht worden gebruikt, moet op een droge, hooggelegen, afgesloten plaats, buiten het bereik van kinderen, worden bewaard.

1. Zorg dat het elektrisch apparaat Niet overbelast rakt

2. U kunt beter en veiliger werkken binnen het aangegeven vermogensbereik.

3. Draag geschichte kleding

4. Draag geen wijde kleding of sieraden, deze können door bewegende delen worden vastgegrepen.

5. Bij het werkken in open lucht draagt u best rubber hand-schoenen en slipvast schoeisel.

6. Draag bij lang haar een haarnetje.

7. Gebruik de kabel Niet voor toepassingen, waaroor deze Niet is bedoeld

8. Gebruik de kabel nicht om de stekker uit het stopcontact te trekken. Bescherm de kabel gegenitte, olie en scherpe kanten.

9. Onderhoud zorgvuldig uw gereedschap

10. Houd uw compressor schoon om beter en veiliger te werken.

11. Neem de onderhoudsvoorschriften in acht.

12. Controleer regelmatig het netsnoer van het elektrisch gereedschap en LAST deze bij beschadiging door een erkende specialist verrangen.

13. Controller regelmatig de verlengsnoeren en verrang deze als ze zijn beschadigd.

14. Neem de stekker uit het stopcontact

15. Als u het elektrisch gereedschap Niet gebruikt, voordat u onderhoud utvoert of gereedschappen wisselt, zoals zaagbladen, boren en freeze.

16. Voorkom onbedoelde inschakeling

17. Controller of de schakelaar is uitgeschakeld wonneer u de stekker in het stopcontact steekt.

18. Gebruik een verlengsnoer voor gebruik buitenhuis

19. Gebruik buitenhuis uitsluitend verlngsoeren die hiervoor+zijn goedgekeurd en die als zodanig+zijn gelabeld.

20. Gebruik de snoeren alleen als de trommel is afgerold.

21. Blijf steeds alert

22. Ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden. Gebruik de machine niets wanner u Niet geconcentreerd bent.

23. Controller het elektrisch gereedschap op eventuele beschadigingen
    -Voor vier de grruik van het elektrisch gereedschap要去en veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op probleemloze en beoogdwerking worden gecontroleerd.
24. Controller of de bewegende delen probleemloos functioneren en Niet vastklemmen of onderdelen beschadigd zijn. Alle onderdelen要去en juist zich gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch gereedschap te konnen waarborgen.
25. Beschadigde veilgheidsvoorzieningen en onderdelen要去en conform de voorschriften door een erkende dealer worden gerepareerd en verrangen, voor zoervietns anders in de gebruiksaanwijzing is aangegeven.
26. Beschadigde schakelaars要去en direct bij een erkende klantenservicewerkplaats worden verrangen.
27. Gebruik geen defecte of beschadigde aansluitkabels.

28. Gebruik geen elektrisch gereedschap waar bij de schakelaar Niet kan worden in- of uitgeschakeld.

29. Laat de machine repareren door een erkend elektricien
    -Dit elektrisch apparaat voldoet aan de van toepassing zijnde geldende voorschriften. Reparaties mogen uitsluitend door een elektricien worden uitgevoerd. Daar bij moeten de originele reserveonderdelen worden gebruikt, anders+kunnen ongevallen voor de gebruiker ontstaan.

30. Let op!
31. Gebruik voor uw eigenveiligheid alleen toebehoren en hulpapparaten, die in de gebruiskhandleiding zijn aangegeven of door de gereedschapsfabrikant worden aanbevolen of aangegeven. Bij gebruik anders dan in de gebruiskhandleiding of in de catalogus aanbevolen gebruiksgereedschappen of toebehoren kan er persoonlik letsel ontstaan.

32. Geluid
    -Tijdens het gebruik van de compressor dient u gehoor-bescherming te dragen.

33. Vervangen van netsnoer

34. Als het snoer worden beschadigd,要去 deze door de fabrikant of een elektricien worden verrangen om gevaarte voorkomen. Risico op een elektrische schok!
35. Vullen van banden
36. Controller de bandenspanning direct na het vullen met behulp van een geschikte manometer, bijvoorbeeld bij een tankstation.
37. Mobiele wegcompressoren in de bouw
38. Let op dat alle slangen en armaturen geschikt voor de hoogst toelaatbare werkdruk van de compressor.
39. Opstellingslocatie
40. Plaats de compressor op een vlak oppervlak.
41. Het is aan te bevelen, om toevoerslangen bij een druk bo ven 7 bar van een veiligheidskabel te voorzien, bijv. een staalkabel.
42. Vermijdt zware belasting van het leidingsystemeem door flexi-bele slangaansluitingen te gebruiken en knikken te vermijden.
43. Zorg ervoor dat de oliekoelapparaten schoon blijven en dat de beschemningsmiddelen in goede staat blijven.
44. Gevaar voor verbranding door hete olie
45. Draag geschikte veiligheidshandschoenen.
46. Werk nooit met de compressor in de buurt van open vuur.
47. Pas op dat u geen olie morst.
48. Het is verboden de motor bij lage temperaturen onder 0^ te starten.

Aanvullende veiligheidsvoorschriften

Veiligheidsvoorschriften voor werkzaamheden met perslucht en luchtpistolen

• Compressorpomp en leidingen bereiken tijdens bedrij hoge temperaturen. Contact leidt tot brandwonden.
• De door de compressor aangezogen lustcht moet vrijehouden worden van toevoegingen die brand of explosives in de compressorpomp können verroorzaken.
• Houd bij het losmaken van de slangkoppeling het koppelstuk van de slang met de hand vast. Zo voorkomt u letsel door de terugspringende slang.
• Draag een veiligheidsbril wonneer u met het luchtpistol werkct. Door vreemde deeltjes en wegbeblazen onderdelen konnen verwondingen ontstaan.
• Met het luchtpistool Nietrichting personen blazen of kleding op het lichaam worden gedragen, reinigen. Gevaar voor letse!

Veiligheidsvoorschriften voor het spuien van verf

• Geen lakken of oplosmiddelen met een vlampunt van minder dan 55^ verwerken. Explosiegevaar!
  Lak en oplosmiddelen Niet verwarmen. Explosiegevaar!
• Als er vloeistoffen worden verwerkt die schadelijk zijn voor de gezondheid, zich er filterapparaten (gelaatsmaskers) nodig ter bescherming. Neem ook de specificaties in acht die door de fabrikanten van dergelijk stoffen worden verstrekt met betrekking tot voorzorgsmaatregelen.
• De specificaties en aanduidingen van de verordening inzake gevaarlijke stoffen die op de omverpakking van de verwerkte materiaalen zijn aangebracht,要去en inucht worden genomen.

Indien nodig要去en aanvullende voorzorgsmaatregelen worden getroffen, met name wat betreft het dragen van geschikte kleding en maskers.

Tijdens het spuiten alsook in de werkruimte mag nicht worden gerootk. Explosiegevaar! Ook verfdampen zichlicht ontvlambaar.
- Vuur, open verlichting of vonkende machines mogen nicht aanwezig zijn resp. bediend worden.
- Bewaar of consumerer geen voedsel en dranken in de werkomgeveing. Verfdampen zijn schadelijk voor de gezondheid.
- De werkruimte要去 groter zich dan 30m^3 en er要去 worden gezorgd voor voldoende luchtverversing tijsens het spui ten en drogen.
- Spuit Niet gegen de wind in. Neem altijd de voorschriften van deplaatselijke politie in acht bij het spuiten van brandbare of gevaarlijke spuitmaterialiaal.
- Verwerk geen media zoals testbenzine, butylalcohol en methyleenchloride in combinatie met de PVC-drukslang. Deze media vermietigen de drukslang.
- Bij gelebruik in combinatie met spuittoebehoren (bijv. een verfspuitpistool):Houd bij het vullen van de spuitapparatuur afstand tot het apparaat en spuit Niet in de richting van de compressor.

Gebruik van drukvaten

• Iedereen die een drukvat bedient, moet het conform de voorschriften in goede staat houden, goed bedieren, controeren, moodzakelijkke onderhouds- en instandhoudingswerkzaamheden onverwijd utvoeren en de door de omstandigheden vereisteeiligheidsmaatregelen treffen.
• De toezichthoudende autoriteit kan in individuèle gevallen nodige contromaatregelen vereisen.
• Een drukvat mag nicht worden gebrukt als het defecten vertoont die werknamers of derden in gevaar brengen.
• Controller vór elk gebruik het drukvat op roestvorming en beschadigingen. De compressor mag Niet gebruikt worden als het drukvat beschadigd of roestig is. Neem contact op met de klantendienst-werkplaats als u beschadigingen constateert.

Bewaar de veiligeidsvoorschriften zorgvuldig.

Restrisico's

Volg de in de gebruikhandleiding voorgeschreten onderhouds- en veiligeidsvoorschriften op.

Let alkijd goed op tijdens het werk en zorg dat derden op een veilige afstand van uw werkplek blijven.

Ook bij een juiste wijze van gebruik van het apparaat blijven er allijd bepaalde restrisico's bestaan, die zich hun worden uitgesloten. Uit het soort en de constructie van het apparaat hunden de volgende potentièle gelearen worden afgeleid:

• Onopzettelijk inschakelen van het product.
• Beschadiging van het gezehoor, als de voorgeschreven gezehoorbescherming Niet worden gedragen.
• Vuildeeltjes, stof enz. kunnen ondanks het dragen van de veiligheidsbril in uw ogen of gezichtterechtkommen.
• Inademen van opstuivende vuildeeltjes.

Waarschuwing!

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dokelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine worden gebruikt.

Netaansluiting 230V\~50Hz

Inhoud drukvat.. ca.241

Maximalewerkdruk ca.10 bar

Theoretisch aanzuigvermögen ca.260 l/min

Maximale plaatsingshoogte (boven NAP) 1000 m

De geluidsemissiewaarden zijn overeenkomstig EN ISO 3744:1995 bepaald.

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies zich.

8. Voor de ingebruikname

• Open de verpakking en haal het apparaat er voorzichtiguit.
• Verwijder het verpakkingsmaterial evenals de verpakkingsen transportbeveiligingen (indien voorhanden).
• Controller of de inhoud van de levering volledig is.
• Controller het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien möglichk tot na het verstrijken van de garantietijd.

GEVAAR

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen nicht met plastic zakken, folies enkleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

Controleer vór het aansluten of de specificaties op hetypeplaatje overeenkomen met de gegevens van het stroomnet.

• Verwijder voor ingebruikname het transportdeksel (20a) en vul het compressorpomphuis met olie, zoals beschreiben bij punt 9.4.
• Controller het apparaat op transportschade. Meld eventuèle schade direct bij het transportbedrijf dat de compressor heeft bezorgd.

• De opstelling van de compressor moet nabij de verbruikerplaatsvinden.

• Lange luchtleidingen en lange snoeren (verlengsnoeren)要去en worden voorkomen.

• Let er op dat de aanzuiglucht droog en stofvrij is.
• De compressor nicht in vochtige ofnette ruimtes plaatsen.
• De compressor mag slechts in gpaste ruimten (goed geventileerd, omgevingstemporatuur +5^ tot 40^ ) worden gebruikt. In de ruimte mag geen spreke zichen van stof, zuren, dampen, explosieve of brandbare gassen.
• De compressor is geschikt voor gebruik in droge ruimtes. In het bereik waar met spatwater worden gewerkt, is gebruik Niet toegestaan.
• Vór inbedrijfstelling dient het oliepeil in de compressor-pomp te worden gecontrolerd.

9. Montage en bediening

Let op!

Het apparaat要去 voor de ingebruikname volledig zichen gemonteerd!

Voor de montage heb je nodig:

1x steeksleutel 13 mm

1x kruskopschroevendraaier

(niet bij de levering inbegrepen)

9.1 Montage van de WIelen (afb. 4)

• Monteer de bijbehorendeWIelen (11)zoals weergegeven.

9.2 Montage van de standvoeten (afb. 5)

• Monteer de bijbehorende standvoeten (9) Zoals weergegeven.

9.3 Montage van de luchtfilter (afb. 6, 7)

• Verwijder het transportdeksel (15a) en draai de luchtfilter (15) op het toestel vast.

9.4 Bijvullen van olie (afb. 8, 9)

• Verwijder het transportdeksel (20a) van de olievulopening (20).
  Vul het compressorpomphuis met de meegeleverde compressorolie en plaat de meegeleverde aflsuitplug (16) in de olievulopening.

9.5 Aansluiting op het net

• De compressor is voorzien van een netsnoer met een geaarde stekker. Deze kan op elke geaard stopcontact 220- 240 V~ 50 Hz, welke met 16 A is afgezekerd, worden aangesloten.
• Let bij de ingebruikname er op dat de netspanning overeenkomt met de bedrijfsspanning en met het machinevermogen overeenkomstig de gegevens op het typeplaatje van de machine.
• Lange toevoerleidingen, alsook verlngstukken, kabelhaspels enz. veroorzaken spanningsverlies en hunnen het starten van de motor verhinderen.
• Bij lage temperaturen onder +5^ worden het starten van de motor door zwaar lopen in gevaar gebracht.

9.6 Aan/uit-schakelaar (afb. 2)

• Om de compressor in te schakelen trekt u de AAN/UIT-schakelaar (17) omhoog. Voor het uitschakelen worden de AAN/UIT-schakelaar omlaag gedrukt.

9.7 Drukinstelling (afb. 1 + 3)

• Met de drukregelaar (5) worden de druk op de manometer (4) ingesteld.
• De afgestelde druk kan op de selnkoppeling (3) worden ontnomen.
  Op de manometer (6) sunt u de keteldruk aflezen.
• De keteldruk worden aan de snelkoppeling (7) ontnomen.

9.8 Afstelling van de drukschakelaar (afb. 1)

• De drukschakelaar (2) is in de fabrieb ingesteld.

Uitschakeldruk ca. 10 bar

9.9 Montage van de persluchtslang (afb. 1, 3)

• Sluit de nippel (14a) van uw persluchtslang (14) aan op een van de snelkoppelingen (3, 7).
• Sluit cervolgens het persluchtgereedschap aan op de snelkoppeling (14b) van de persluchtslang (14).

9.10 Thermische veiligkeitsschakelaar

De thermische verilgheidsschakelaar is in het apparaat ingebouwd.

Ga als volgt te werk als de thermische stroomonderbreker wordt geactiveerd:

• Trek het netsnoer uit het stopcontact.
  Wacht ongeveer twee tot drie Minutes.
• Sluit het appararaat weeer aan.
• Herhaal het proces als het apparaat Niet start.
• Als het apparaat Niet opnieuw start, schakel het apparaat dan met de aan /uit-schakelaar (17) UIT en aan.
• Als u al het bovenstaande heeft uitgevoerd en het apparaat werkt nog steeds Niet, neem dan contact op met de klantenservice.

10. Elektrische aansluiting

De geinstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE-en DIN-voorschriften. De netaansluiting van de klant en het gebruekte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

10.1 Algemene instructies

Bij overbelasting van de motor schakelt deze zichlstandiguit.

Na een afoeltijd (dezeijd is verschillend) kan de motor waar worden ingeschakeld.

10.2 Defect elektrisch netsnoer

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of europopeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.

• Snijplekken bzwat over de aansluitkabel is gereden.

• Beschadigde isolatie odomat de stekker uit het stopcontact is getrokken.

• Scheuren door veroudering van de isolatie.

Dergelijk de defekte elektrische aansluitkabels mogen nicht worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatin op schade. Let erop dat bij het controleren de aansluitkabel Niet op het elektriciteitsnet is aangesloten.

Elektrische aansluitkabels要去en aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren met bezelfde aanduiding.

Op de aansluitkabel moet de typeanduiding vermeld staan.

10.3 Wisselstroommotor

• De netspanning moet 220 - 240 V/50 Hz bedragen.
• Verlengsnoeren要去en tot een lenghte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparations van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende geveens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

11. Reiniging, onderhoud en opslag

Let op!

Trek bij reinigings- en montagewerkzaaamheden alttid de steker uit het stopcontact! Gevaar voor verwonding door stroomstoten!

Let op!

Wacht tot het apparaat volledig is afgekoeld! Gevaar voor brandwonden!

Let op!

Voorafgaand aan alle reinigings- en onderhoudswerkzam-heden moet het apparaat drukloos worden gemaakt! Gevaar voor letse!

11.1 Reiniging

• Houd het apparaat zoveel möglichk vrij van stof en vuil. Wrij het apparaat met een schone doek schoon of blaas het met perslucht bij een lage drukuit.
• Wij adviseren om het apparaat direct na elk gebruik te rei-nigen.
• Reinig het apparaat regelmatig met een vochtige doeck en wat zachtte zeep. Gebruik geen agressieve reinigings- of oplosmiddelen. Hierdoor kannen de kunststofonderdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat verechtkommen.
• Slang en spuitgereedschap要去en voor reiniging van de compressor worden losgekoppeld. De compressor mag Niet met water, oplosmidden of soortgelijke worden gereinigd.

11.2 Onderhoud van het drukvat (afb. 1) Let op!

Om het drukvat (8) in goede staat te honden, moet u na elk gebruik het condenswater aftappen door de aftapplug (10) te openen.

Maak hiertoe eerst de ketel drukloos (zie 11.8.1). De aftapschroef (10) worden geopend door hem linksom te draieren (vanaf de onderijde van de compressor gezien), zodat het condenswater volledig uit het drukvat (8) kan wegstromen.

Draai verrolgens de aftapschoef (10) wee vast (rechtsom).
Controleer (8) vór elk gebruik het drukvat op roestvorming en beschadigingen.

De compressor mag Niet gebruikt worden als het drukvat (8) beschadigd of roestig is. Neem contact op met de klantendienst-werkplaats als u beschadigingen constasteert.

Let op!

Het condenswater uit het drukvat (8) bevat oliersten. Ontdoet u zich van het condenswater op een milieuvriendelijk manier en deponeer het op een overeenkomstige inzamelplaats.

11.3 Veiligheidsklep (afb. 3)

De veiligheidsklep (19) is ingesteld op de maximaal toegtstane druk van het drukvat (8). Het is verboden om de veiligheidsklep (19) te verstellen of de verbindingszekering (19b) zusammen de aftapmoer (19a) en de dop (19c) te verwijderen. De veiligheidsklep (19)要去 om de 30 bedrijsuren, maar tenminste 3 koer peraar worden bediend, zodat deze correct functioneert als dit nodig mocht zichen. Om de geperforeerde aftapmoer (19a) te openen, draai hem linksom en trek de klepstang met de hand waar buiten over de geperforeerde aftapmoer (19a) om de uitlaat van de veiligheidsklep (19) te openen. De klep LAST nu hoorbaar lustch ut. Draaiervolgens de aftapmoer (19a) wee rechtsom vast.

11.4 Oliepeil regelmatig controleren (afb. 10)

Compressor op een vlakke, horizontale ondergrond plaatsen. Het oliepeil in het oliekijkglas (18)要去ussen MAX en MIN staan.

Olieverversing: Aanbevolen olie: SAE 15W 40 of gelijkwaardig. De eerste vulling moet na 100 bedrijsuren worden ververst; daarna moet u na elke 500 bedrijfsuren de olie aftappen en neue olie bijvullen.

11.5 Olie verversen (afb. 1, 9, 10)

Schakel de motor uit en trek de stekker uit het stopcontact. Verwijder de olie afdichtplug (16). Nadat u de eventueel voorhanden zijnde luchtdruk hebt afgelaten kan u de olieaflaatplug (12) op de compressiepomp (13) uittraaien.

Houd er een metalen afvoergootje onder en LAST de olie in een opvangbak stromen, zodat de olie Niet ongecontroleerd wegloopt. Als de olie Niet helemaal uistroomt, raden we aan om de compressor een beetje schuin te honden. Plaats de olie-aftapplug (12) terug wonneer de olie is afgetapt.

Lever de afgewerkte olie in bij een inzamelpunt voor afgewerkte olie.

Zorg ervoor dat de compressor op een horizontale ondergrund staat, zodate de juiste oliehoeveelheid worden bijgevuld. Voeg verse olie toe via de olievulopening (20) totdat het oliepeil de maximale vulhoeveelheid bereikt. Deze worden aangegeven door een rode punt op het oliekijkglas (18) (afb. 10).

Overschrijd Niet de maximale vulhoeveelheid. Overvulling kan schade aan het apparaat tot gevolg hebben. Plaats de olieaf-suitplug (16) terug in de olievulopening (20).

11.6 Schoonmaken van de aanzuigfilter (afb. 3, 11, 12)

Het luchtfilter (15) voorkomt dat stof en vuil waar binnen worden gezogen. Deze filter (15) dient minstens om de 300 bedrijsuren schoon te worden gemaakt. De capaciteit van de compressor neemt namelijk aanzienlijk af als het luchtfilter verstopt is.

Verwijder de filter (15) door de vleugelschroef (15b) open te draaien. Trek daarna het filterdeksel (15e) eraf. U kunt nu de luchtfilter (15c) en het filterhuis (15d) uitrnemen. Klop de luchtfilter (15c), het filterdeksel (15e) en het filterhuis (15d) voorzichtig uit. Deze componenten koeten daarna met perslucht (ca. 3 bar) worden uitgeblazen en in omgeekerde volgorde worden teruggeplaatst.

11.7 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zich aan gebruiksmatige of natururlijke slijtage, resp. de volgende delen als verbruiksmaterialial worden gebruikt.

Slijtageonderdelen*:Luchtfilter

• Niet persé in de leveringsomvang opgenomen!

11.8 Opbergen

Let op!

Haal de stekker uit het stopcontact, ontluchten het apparaat en alle aangesloten persluchtgereedschap. Stel de compressor dusdanig af dat.Deze Niet door onbevoegden in gebruik kan worden genomen.

Let op!

De compressor alleen bewaren in een droge omgeving die Niet toegankelijk is voor onbevoegden. Niet kantelen,uitsluitendrechtop bewaren! Olie kan uitlopen!

11.8.1 Aflaten van de overdruk

Laat de overdruk in de compressor ontsnappen door de compressor uit te schakelen en de nog aanwezigere perslucht in het drukvat (8) te gebruiken, bijv. met een persluchtgereedschap op stationair toerental of met een luchtpistol.

12. Transport

Gebruik voor het transport de transportgreep (1) en verplaats hiermee de compressor.

Let bij het tillen van de compressor op het gewicht, zie technische gegevens. Zorg bij het transport van de compressor in aangedreten voertuigen voor een goede loadbeveiliging.

13. Afvalverwerking en hergebruik

Het apparaat zit in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en kan dus opnieuw gebruikt worden of kan terugkeren in de kringloop van grondstoffen.

Het apparaat en de accessoires ervan bestaan uit verschilende soorten materiaal, zoals metaal en kunststoffen. Verwijder defecte componenten als speciala afval. Informeer hiernaar bij uw specialzaak of bij de gemeente!

De verpakking is gemaakt van milieuvriendelijk materialen die u bij lokale recyclingcentra kurz inleven. Informatie over het afvoeren van versleten apparatusuur kurz u opvragen bij uw gemeente.

Oude apparatuur mag nicht bij het huisafval worden gegoodid!

Dit symbool geefn aan dat dit product conform de richtijn inzake verbruike elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen net bij het huishoudelijk vuil mag worden gegood. Dit product moet bij een hiervoorn bestemde verzamelpunt worden afgegeven. D it kan bijv. door teruggave bij de aanschaft van een soortgelijk product of door inlevering bij een erkend verzamelpunt voor het recyclen van verbruike elektrische en elektronische apparatuur. Het onjuist handelen van oude apparatuur kan door mogelijke gevaarlijke stoffen, die veelal in verbruike elektrische en elektronische apparatuur zich verwerkt, negatieve efecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruike apparatuur kutu opvragen bij de gemeente, de publieke afvalwerker, een erkend afvalverwerkingstation voor het afvoeren van verbruike elektrische en elektronische apparatuur of uw afvalverwerkingstation.

14. Verhelpen van storingen

Storing Mogelijkeoorzaak Oplossing
Compressor draaat Niet. Netspanning niet aanwezig. Kabel, stekker; zekering en stopcontact controleren.
Netspanning te laag. Te lang verlengsnoer vermi den. Verlengsnoer met voldoendeaderdoorsnede gebruiken.
Buitentemperatuur te laag. Werk niet onder +5 ° C buitentemperatuur.
Motor oververhit. Motor laten afkoelen,evt. de orzaak van de oververhit- ting wegemen.
Compressor loopt, maar geen druk.	Veilgheitsklep (19) lek. Neem contact op met uwlokaal servicecentrum. Repara-ties uitsluitend latent uitvoeren door geschoold personeel.
	Afdichtingen defect. Afdichtingen controleren, eendefecte afdichting bij eengespecialiseerde werkplaats latent verrangen.
	Aflaatplug voor condenswater (10) lek. Schroef met de hand aanhalen. Afdichting op de schroefcontroleren,evt. verrangen.
De compressor loopt, de druk worden aangegeven op de manometer, maar het gereedschap loopt Niet.	Slangverbindingen lek. Persluchtslang en gereedschap controleren,evt. verwan-gen.
	Snelkoppeling lek.	Neem contact op met uw lokaal servicecentrum. Repara-ties uitsluitend latent uitvoeren door geschoold personeel.
	Druk op de drukregelaar (5) te laag afgesteld.	Drukregelaar waar opendraaien.

15. Garantiebewijs

Geachte klant,

onze producten zijn aan een strenge kwaliteitstontrole onderhevig. Mocht dit apparaat echter ooit Niet hierben functioneren, spijt het ons ten zeerste en vragen u zich tot once servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw Dienst via het hieronder vermdelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijkke garantieclaims blijven onaangelast door deze garantie. Onze garantieprestatie is voor uw Gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhopen van deze gebreken of het verwangen van het apparaat. Wij wijden erop dat once apparaten overeenkomstig hun bestemming Niet geconstruereerd�n voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomstkomt waarom Niet tot stand als het apparaat in ambachtelijk of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt. Uitgesloten van once garantie+zijn verdier schadeloosstellingen voor transportschade, schade door Nietnaleving van de montage-instructies of op grond van ondeskundige installmentie, Niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van Niet toegestane inzeitgereedschappen of toebohoren), Niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreeimde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

• De garantieperiode bedraagt 3aar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of verranging van het apparaat leidt noch tot een verlenging van de garantieperiode noch worden door deze prestatie een nieuwe garantieperiode voor het apparaat ofoor eventuel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse utvoeren van een serviceactiviteit.
• Om een garantieclaim geldend te makeen neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantieperiode volt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat Gratis maar ons kunt returneren. Wij verzoeken u de reden van de klacht zo nauwkeurig möglich te beschrijven. Valt het defect van het apparaat binnen once garantieprestatie bezorgen wij u per omgaande een hersteld of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuart u het apparaat aan ons serviceadres op.

Service-hotline / Hotline du service (NL/BE):

[phone]

(0,00 /Min.)

E-mailadres / Email du service (NL):

Op www.lidl-service.com kunt u deze en talloze andere handleidingen, productvideo's en installationsoftware downloads.

Met de QR-code komt u direct op de Lidl-Service-page (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 360588_2010 uw gebruikshandleiding openen.

Inhalt:

Seite:
