BEDIENUNGSANLEITUNG PKO 270 A3 PARKSIDE

CHAT KOMPRESSOR Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

7. Technische gegevens

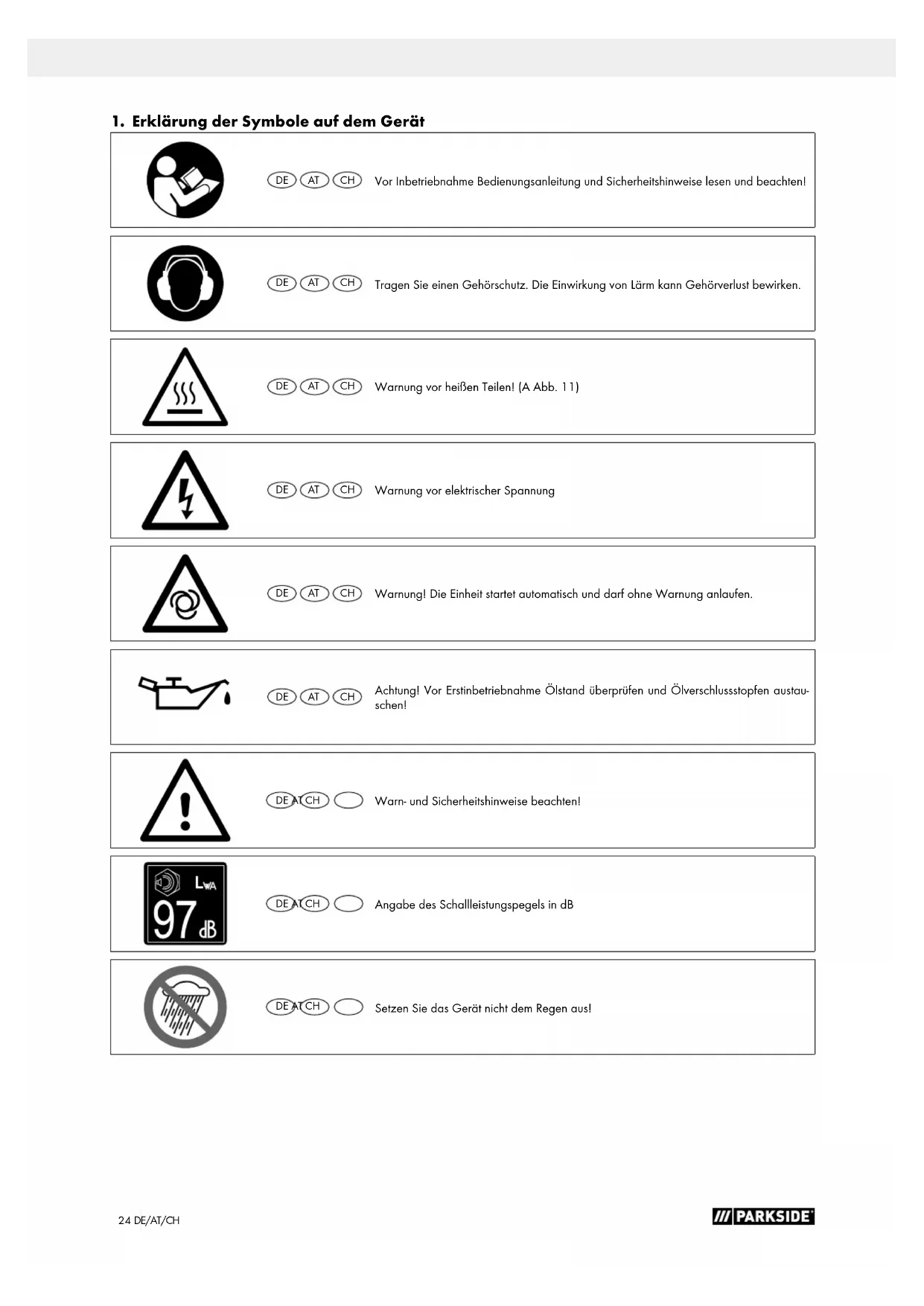

1. Erklärung der Symbole auf dem Gerät

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Warnung vor heißen Teilen! (A Abb. 11)

Warnung vor elektrischer Spannung

Warnung! Die Einheit startet automatisch und darf ohne Warnung anlaufen.

Achtung! Vor Erstinbetriebnahme Ölstand überprüfen und Ölverschlussstopfen austau- schen! DE AT CH Warn- und Sicherheitshinweise beachten! DE AT CH Angabe des Schallleistungspegels in dB DE AT CH Setzen Sie das Gerät nicht dem Regen aus!25DE/AT/CH

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem geltenden Pro- dukthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanleitung,

• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,

• Einbau und Austausch von nicht originalen Ersatz teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge- samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elekt- rowerkzeug kennenzulernen und dessen bestimmungsgemäße Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungs- anleitung müssen Sie unbedingt die für den Be trieb des Elektro- werkzeugs geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle ge- schützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elek- trowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbun- denen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicher- heitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshin- weisen entstehen.

3. Gerätebeschreibung (Abb. 1-12)

3. Schnellkupplung (geregelte Druckluft)

4. Manometer (eingestellter Druck kann abgelesen werden)

6. Manometer (Kesseldruck kann abgelesen werden)

7. Schnellkupplung (ungeregelte Druckluft)

10. Ablassschraube für Kondenswasser

12. Ölablassschraube

14. Druckluftschlauch

15a. Transportdeckel 15b. Flügelschraube 15c. Filtereinsatz 15d. Filtergehäuse 15e. Filterdeckel

16. Ölverschlussstopfen

17. Ein-/Ausschalter

19. Sicherheitsventil

19a. Ablassmutter 19b. Verbindungssicherung 19c. Kappe der Ablassmutter

1x Luftfilter 2x Standfuß 2x Rad 1x Montagematerial 1x Ölverschlussstopfen 1x Ölflasche 1x Druckluftschlauch 1x Bedienungsanleitung

5. Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druck- luftbetriebene Werkzeuge, welche mit einer Luftmenge bis ca. 180 l/min. betrieben werden können (z. B. Reifenfüller, Ausblaspistole und Lackierpistole). Aufgrund der begrenzten Luftfördermenge ist es nicht möglich, Werkzeuge zu betrei- ben, welche einen sehr hohen Luftverbrauch aufweisen (z. B. Schwingschleifer, Stabschleifer und Schlagschrauber).26 DE/AT/CH Die Maschine darf nur nach ihrer Bestimmung verwendet wer- den. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleis- tung, wenn das Gerät in Gewerbe-, Handwerks- oder Industrie- betrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6. Sicherheitshinweise

m Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz ge- gen elektrischen Schlag, Verletzungs- und Brandgefahr folgen- de grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug be- nutzen, und bewahren Sie die Sicherheitshinweise gut auf. Sicheres Arbeiten

1. Halten Sie Ihren Arbeitsbereich in Ordnung

- Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2. Berücksichtigen Sie Umgebungseinflüsse

- Setzen Sie Elektrowerkzeuge nicht dem Regen aus. - Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Gefahr durch Stromschlag! - Sorgen Sie für gute Beleuchtung des Arbeitsbereichs. - Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

3. Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).

4. Halten Sie Kinder fern!

- Lassen Sie andere Personen nicht das Werkzeug und das Kabel berühren, halten Sie sie von Ihrem Arbeits- bereich fern.

5. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

- Unbenutzte Elektrowerkzeuge sollten an einem trocke- nen, hochgelegenen oder abgeschlossenen Ort, außer- halb der Reichweite von Kindern, abgelegt werden.

6. Überlasten Sie Ihr Elektrowerkzeug nicht

- Sie arbeiten besser und sicherer im angegebenen Leis- tungsbereich.

7. Tragen Sie geeignete Kleidung

- Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden. - Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. - Tragen Sie bei langen Haaren ein Haarnetz.

8. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht

bestimmt ist - Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

9. Pflegen Sie Ihre Werkzeuge mit Sorgfalt

- Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. - Befolgen Sie die Wartungsvorschriften. - Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädi- gung von einem anerkannten Fachmann erneuern. - Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

10. Ziehen Sie den Stecker aus der Steckdose

- Bei Nichtgebrauch des Elektrowerkzeugs, vor der War- tung und beim Wechsel von Werkzeugen wie z. B. Sä- geblatt, Bohrer, Fräser.

11. Vermeiden Sie unbeabsichtigten Anlauf

- Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

12. Benutzen Sie Verlängerungskabel für den Außenbereich

- Verwenden Sie im Freien nur dafür zugelassene und ent- sprechend gekennzeichnete Verlängerungskabel. - Verwenden Sie die Kabeltrommel nur im abgerollten Zustand.

13. Seien Sie stets aufmerksam

- Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

14. Überprüfen Sie das Elektrowerkzeug auf eventuelle Be-

schädigungen - Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorg- fältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. - Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschä- digt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten. - Beschädigte Schutzvorrichtungen und Teile müssen be- stimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts an- deres in der Bedienungsanleitung angegeben ist. - Beschädigte Schalter müssen bei einer Kundendienst- werkstatt ersetzt werden. - Benutzen Sie keine fehlerhaften oder beschädigten An- schlussleitungen. - Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

15. Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft

reparieren - Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Origi- nalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

- Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung an- gegeben oder vom Hersteller empfohlen oder ange- geben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

- Bei Verwendung des Kompressors Gehörschutz tragen.27DE/AT/CH

18. Austausch der Anschlussleitung

- Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt wer- den, um Gefährdungen zu vermeiden. Gefahr durch Stromschläge.

19. Befüllung von Reifen

- Kontrollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeignetes Manometer, z. B. an ei- ner Tankstelle.

20. Straßenfahrbare Kompressoren im Baustellenbetrieb

- Achten Sie darauf, dass alle Schläuche und Armaturen für den höchst zulässigen Arbeitsdruck des Kompressors geeignet sind.

- Stellen Sie den Kompressor nur auf einer ebenen Fläche auf.

22. Es ist empfohlen, dass Zuführschläuche bei Drücken über 7

bar mit einem Sicherheitskabel, z. B. einem Drahtseil aus- gestattet werden sollten.

23. Vermeiden Sie starke Belastungen auf das Leitungssystem,

indem Sie flexible Schlauchanschlüsse verwenden, um Knickstellen zu vermeiden.

24. Stellen Sie sicher, dass die Ölkühleinrichtungen sauber ge-

halten werden und die Schutzeinrichtungen im betriebsfä- higen Zustand bleiben.

25. Verbrennungsgefahr am heißen Öl

- Tragen Sie geeignete Schutzhandschuhe. - Arbeiten Sie mit dem Kompressor nie in der Nähe offe- ner Flammen. - Achten Sie darauf, kein Öl zu verschütten.

26. Bei niedrigen Temperaturen unter 0°C ist der Motoranlauf

verboten. Zusätzliche Sicherheitshinweise Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen

• Verdichterpumpe und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

• Die vom Kompressor angesaugte Luft ist frei von Beimengun- gen zu halten, die in der Verdichterpumpe zu Bränden oder Explosionen führen können.

• Halten Sie beim Lösen der Schlauchkupplung das Kupp- lungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurückschnellenden Schlauch.

• Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.

• Mit der Ausblaspistole keine Personen anblasen oder Klei- dung am Körper reinigen. Verletzungsgefahr! Sicherheitshinweise beim Farbspritzen

• Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbeiten. Explosionsgefahr!

• Lacke und Lösungsmittel nicht erwärmen. Explosionsgefahr!

• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe ge- machten Angaben über Schutzmaßnahmen.

• Die auf den Umverpackungen der verarbeiteten Materiali- en aufgebrachten Angaben und Kennzeichnungen der Ge- fahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere ge- eignete Kleidung und Masken zu tragen.

• Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Explosionsgefahr! Auch Farbdämpfe sind leicht brennbar.

• Feuerstellen, offenes Licht oder funkenschlagende Maschi- nen dürfen nicht vorhanden sein bzw. betrieben werden.

• Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind gesundheitsschädlich.

• Der Arbeitsraum muss größer als 30 m³ sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen ge- währleistet sein.

• Nicht gegen den Wind spritzen. Grundsätzlich beim Ver- spritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.

• Verarbeiten Sie in Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylen- chlorid. Diese Medien zerstören den Druckschlauch.

• Bei Anwendung in Verbindung mit Spritzzubehör (z. B. einer Farbspritzpistole): Halten Sie beim Befüllen der Spritzgeräte Abstand zum Gerät und spritzen Sie nicht in Richtung des Kompressors. Betrieb von Druckbehältern

• Wer einen Druckbehälter betreibt, hat diesen in einem ord- nungsgemäßen Zustand zu erhalten, ordnungsgemäß zu be- treiben, zu überwachen, notwendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.

• Die Aufsichtsbehörde kann im Einzelfall erforderliche Über- wachungsmaßnahmen anordnen.

• Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefähr- det werden.

• Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden Sie sich bitte an die Kundendienstwerkstatt. Bewahren Sie die Sicherheitshinweise gut auf. Restrisiko Halten Sie die vorgegebenen Wartungs- und Sicherheitshinwei- se der Bedienungsanleitung ein. Seien Sie stets aufmerksam bei der Arbeit und halten Sie drit- te Personen in einem sicheren Abstand von Ihrem Arbeitsplatz fern. Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Gerätes können die folgen- den potentiellen Gefährdungen abgeleitet werden:

• Unbeabsichtigte Inbetriebsetzung des Produktes.

• Schädigung des Gehöres, wenn kein vorgeschriebener Ge- hörschutz getragen wird.28 DE/AT/CH

• Schmutzpartikel, Staub etc. können trotz des Tragens der Schutzbrille in Ihr Auge oder Gesicht gelangen.

• Einatmen von aufgewirbelten Partikeln. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate be- einträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medi- zinischen Implantaten ihren Arzt und den Hersteller vom medi- zinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

...........................................92,9 dB(A) Unsicherheit K PA/WA ......................................................... 2,59 dB Schutzart ............................................................................... IP32 Gerätegewicht ...........................................................ca. 26,8 kg Öl (SAE 15W 40)........................................................ca. 0,25 l Maximale Aufstellhöhe (üNN) .......................................1000 m Die Geräuschemissionswerte wurden entsprechend EN ISO 3744:1995 ermittelt. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

8. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vor- sichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Trans- portschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ab- lauf der Garantiezeit auf. GEFAHR Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststoff- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Entfernen Sie vor Erstinbetriebnahme den Transportdeckel (20a) und füllen Sie das Verdichterpumpengehäuse mit Öl, wie unter Punkt 9.4 beschrieben.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.

• Die Aufstellung des Kompressors muss in der Nähe des Ver- brauchers erfolgen.

• Lange Luftleitungen und lange Zuleitungen (Verlängerungs- kabel) sind zu vermeiden.

• Auf trockene und staubfreie Ansaugluft achten.

• Den Kompressor nicht in feuchten oder nassen Räumen auf- stellen.

• Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.

• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

• Vor Inbetriebnahme muss der Ölstand im Verdichterpumpen- gehäuse kontrolliert werden.

9. Aufbau und Bedienung

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt kom- plett montieren! Zur Montage benötigen Sie: 1x Gabelschlüssel 13 mm 1x Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten)

9.1 Montage der Räder (Abb. 4)

• Montieren Sie die beiliegenden Räder (11) wie dargestellt.

9.2 Montage der Standfüße (Abb. 5)

• Montieren Sie die beiliegenden Standfüße (9) wie dargestellt.

9.3 Montage des Luftfilters (Abb. 6, 7)

• Entfernen Sie den Transportdeckel (15a) und schrauben Sie den Luftfilter (15) am Gerät fest.

9.4 Einfüllen des Öls (Abb. 8, 9)

• Entfernen Sie den Transportdeckel (20a) der Öleinfüllöff- nung (20).

• Füllen Sie das mitgelieferte Kompressorenöl in das Verdich- terpumpengehäuse und setzen Sie den beiliegenden Ölver- schlussstopfen (16) in die Öleinfüllöffnung (20) ein.

• Der Kompressor ist mit einer Netzleitung mit Schutzkontakt- stecker ausgerüstet. Dieser kann an jeder Schutzkontakt- steckdose 220 ‒ 240 V∼ 50 Hz, welche mit 16 A abgesi- chert ist, angeschlossen werden.

• Achten Sie vor Inbetriebnahme darauf, dass die Netzspan- nung mit der Betriebsspannung und mit der Maschinenleis- tung auf dem Typenschild übereinstimmt.

• Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungsabfall und können den Motor- anlauf verhindern.

• Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet.29DE/AT/CH

9.6 Ein-/Ausschalter (Abb. 2)

• Zum Einschalten des Kompressors wird der Ein-/Ausschalter (17) nach oben gezogen. Zum Abschalten wird der Ein-/ Ausschalter (17) nach unten gedrückt.

9.7 Druckeinstellung (Abb. 1, 3)

• Mit dem Druckregler (5) wird der Druck am Manometer (4) eingestellt.

• Der eingestellte Druck kann an der Schnellkupplung (3) ent- nommen werden.

• Am Manometer (6) wird der Kesseldruck abgelesen.

• Der Kesseldruck wird an der Schnellkupplung (7) entnom- men.

9.8 Druckschaltereinstellung (Abb. 1)

• Der Druckschalter (2) ist werkseitig eingestellt. Einschaltdruck ca. 8 bar Ausschaltdruck ca. 10 bar

9.9 Montage des Druckluftschlauchs (Abb. 1, 3)

• Schließen Sie den Stecknippel (14a) des Druckluftschlauchs (14) an eine der Schnellkupplungen (3, 7) an.

• Schließen Sie danach das Druckluftwerkzeug an der Schnell- kupplung (14b) des Druckluftschlauches (14) an.

9.10 Thermoschutzschalter

Der Thermoschutzschalter ist im Gerät verbaut. Löst der Thermoschutzschalter aus, gehen Sie wie folgt vor:

• Ziehen Sie den Netzstecker.

• Warten Sie circa zwei bis drei Minuten.

• Stecken Sie das Gerät wieder ein.

• Startet das Gerät nicht, wiederholen Sie den Vorgang.

• Startet das Gerät erneut nicht, schalten Sie das Gerät am Ein-/Ausschalter (17) aus und wieder an.

• Wenn Sie alle oben genannten Schritte durchgeführt haben und das Gerät trotzdem nicht funktioniert, kontaktieren Sie unseren Service.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kun- denseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

10.1 Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

10.2 Schadhafte elektrische Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolations- schäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteck- dose.

• Risse durch Alterung der Isolation. Solch schadhafte elektrische Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden über- prüfen. Achten Sie darauf, dass beim Überprüfen die An- schlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur An- schlussleitungen mit gleicher Kennzeichnung. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

10.3 Wechselstrommotor

• Die Netzspannung muss 220 - 240 V∼ 50 Hz betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Quer- schnitt von 1,5 Quadratmillimeter aufweisen. Anschlüsse und Reparaturen der elektrischen Ausrüstung dür- fen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

11. Reinigung, Wartung und Lagerung

m Achtung! Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker! Verletzungsgefahr durch Stromstöße! m Achtung! Warten Sie, bis das Gerät vollständig abgekühlt ist! Verbren- nungsgefahr! m Achtung! Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät drucklos zu machen! Verletzungsgefahr!

• Halten Sie das Gerät so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder bla- sen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benut- zung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel; diese könnten die Kunststoff- teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

• Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln oder Ähnlichem gereinigt werden.30 DE/AT/CH

11.2 Wartung des Druckbehälters (Abb. 1)

Achtung! Für dauerhafte Haltbarkeit des Druckbehälters (8) ist nach jedem Betrieb das Kondenswasser durch Öffnen der Ablass- schraube (10) abzulassen. Lassen Sie zuvor den Kesseldruck ab (siehe 11.8.1). Die Ab- lassschraube (10) wird durch Drehen gegen den Uhrzeiger- sinn geöffnet (Blickrichtung von der Kompressorunterseite auf die Schraube), damit das Kondenswasser vollständig aus dem Druckbehälter (8) ablaufen kann. Verschließen Sie danach die Ablassschraube (10) wieder (Dre- hen im Uhrzeigersinn). Kontrollieren Sie den Druckbehälter (8) vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rosti- gen Druckbehälter (8) betrieben werden. Stellen Sie Beschä- digungen fest, so wenden Sie sich bitte an die Kundendienst- werkstatt. m Achtung! Das Kondenswasser aus dem Druckbehälter (8) enthält Ölrück- stände. Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammelstelle.

11.3 Sicherheitsventil (Abb. 3)

Das Sicherheitsventil (19) ist auf den höchstzulässigen Druck des Druckbehälters (8) eingestellt. Es ist nicht zulässig, das Sicherheitsventil (19) zu verstellen oder die Verbindungssi- cherung (19b) zwischen der Ablassmutter (19a) und deren Kappe (19c) zu entfernen. Damit das Sicherheitsventil (19) im Bedarfsfall richtig funktioniert, muss dieses alle 30 Betriebsstun- den, mindestens jedoch dreimal jährlich betätigt werden. Dre- hen Sie die perforierte Ablassmutter (19a) zum Öffnen gegen den Uhrzeigersinn und ziehen dann die Ventilstange über die perforierte Ablassmutter (19a) von Hand nach außen, um den Auslass des Sicherheitsventils (19) zu öffnen. Das Ventil lässt nun hörbar Luft ab. Anschließend drehen Sie die Ablassmutter (19a) wieder im Uhrzeigersinn fest.

11.4 Ölstand regelmäßig kontrollieren (Abb. 10)

Kompressor auf eine ebene, gerade Fläche stellen. Der Ölstand muss sich zwischen MAX und MIN des Ölschau- glases (18) befinden. Ölwechsel: Empfohlenes Öl: SAE 15W 40 oder gleichwerti- ges. Die Erstfüllung muss nach 100 Betriebsstunden gewechselt werden; danach ist alle 500 Betriebsstunden das Öl abzulas- sen und neues nachzufüllen.

11.5 Ölwechsel (Abb. 1, 9, 10)

Schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose. Entfernen Sie den Ölverschlussstopfen (16). Nachdem Sie den eventuell vorhandenen Luftdruck ab- gelassen haben, können Sie die Ölablassschraube (12) an der Verdichterpumpe (13) herausschrauben. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Be- hälter auf. Falls das Öl nicht vollständig herausläuft, empfehlen wir den Kompressor ein wenig zu neigen. Ist das Öl herausge- laufen, setzen Sie die Ölablassschraube (12) wieder ein. Das Altöl entsorgen Sie bei einer entsprechenden Annahmestelle für Altöl. Um die richtige Ölmenge einzufüllen, achten Sie darauf, dass der Kompressor auf einer geraden Fläche steht. Füllen Sie das neue Öl in die Öleinfüllöffnung (20), bis der Ölstand die maxi- male Füllmenge erreicht. Diese ist durch einen roten Punkt auf dem Ölschauglas (18) gekennzeichnet (Abb. 10). Überschreiten Sie nicht die maximale Füllmenge. Eine Überfül- lung kann einen Geräteschaden zur Folge haben. Setzen Sie den Ölverschlussstopfen (16) wieder in die Öleinfüllöffnung (20).

11.6 Reinigen des Luftfilters (Abb. 3, 11, 12)

Der Luftfilter (15) verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Luftfilter (15) mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Luftfilter ver- mindert die Leistung des Kompressors erheblich. Entfernen Sie den Luftfilter (15), indem Sie die Flügelschraube (15b) öffnen. Ziehen Sie danach den Filterdeckel (15e) ab. Sie können nun den Filtereinsatz (15c) und das Filtergehäu- se (15d) herausnehmen. Klopfen Sie den Filtereinsatz (15c), den Filterdeckel (15e) und das Filtergehäuse (15d) vorsichtig aus. Diese Bauteile müssen danach mit Druckluft (ca. 3 bar) ausgeblasen und in umgekehrter Reihenfolge wieder montiert werden.

11.7 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unter- liegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Verschleißteile*: Luftfilter

• nicht zwingend im Lieferumfang enthalten!

m Achtung! Ziehen Sie den Netzstecker, entlüften Sie das Ge- rät und alle angeschlossenen Druckluftwerkzeu- ge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen wer- den kann. m Achtung! Den Kompressor nur in trockener und für Unbe- fugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren! Öl kann auslaufen!

11.8.1 Ablassen des Überdrucks

Lassen Sie den Überdruck im Kompressor ab, indem Sie den Kompressor ausschalten und die noch im Druckbehälter (8) vorhandene Druckluft verbrauchen, z. B. mit einem Druckluft- werkzeug im Leerlauf oder mit einer Ausblaspistole.

Verwenden Sie zum Transport den Transportgriff (1) und fahren Sie damit den Kompressor. Beachten Sie beim Anheben des Kompressors dessen Gewicht (siehe Technische Daten). Sorgen Sie beim Transport des Kompressors in Kraftfahrzeugen für eine gute Ladungssicherung.31DE/AT/CH

13. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z. B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und natio- nalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abge- geben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammel- stelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräten geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Ent- sorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

Störung Mögliche Ursache Abhilfe Kompressor läuft nicht. Netzspannung nicht vorhanden. Kabel, Netzstecker, Sicherung und Steckdose überprüfen. Netzspannung zu niedrig. Zu lange Verlängerungskabel vermeiden. Verlängerungs- kabel mit ausreichendem Aderquerschnitt verwenden. Außentemperatur zu niedrig. Nicht unter +5 °C Außentemperatur betreiben. Motor überhitzt. Motor abkühlen lassen, ggf. Ursache der Überhitzung beseitigen. Kompressor läuft, jedoch kein Druck. Sicherheitsventil (19) undicht. Kontaktieren Sie Ihr lokales Service-Center. Reparaturen nur von geschultem Personal durchführen lassen. Dichtungen kaputt. Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen. Ablassschraube für Kondenswasser (10) undicht. Schraube per Hand nachziehen. Dichtung auf der Schrau- be überprüfen, ggf. ersetzen. Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werk- zeuge laufen nicht. Schlauchverbindungen undicht. Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen. Schnellkupplung undicht. Kontaktieren Sie Ihr lokales Service-Center. Reparaturen nur von geschultem Personal durchführen lassen. Zu wenig Druck am Druckregler (5) eingestellt. Druckregler weiter aufdrehen.32 DE/AT/CH

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedau- ern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt Folgendes:

• Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

• Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zu- stande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z. B. Anschluss an eine falsche Netz- spannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z. B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z. B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

• Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprü- chen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlänge- rung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

16. Konformitätserklärung

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Ichenhausen, den 16.02.2021 __________________________ Unterschrift / Andreas Pecher / Head of Project Management First CE: 2020 Subject to change without notice Documents registrar: Thomas Schuster Günzburger Str. 69, D-89335 Ichenhausen X 2000/14/EC_2005/88/ECAnnex V Annex VINoise: measured L = 92.9 dB(A); guaranteed L = 97 dB(A)P = KW; L/Ø = cmNotified Body: TÜV SÜD Industrie Service GmbH Westendstrasse 199; 80686 München Notified Body No.: 00362010/26/ECEmission. No: X 2006/42/EC Annex IVNotified Body: Notified Body No.: Certificate No.: Standard references: EN 1012-1:2010; EN 60204-1:2018; EN 61000-6-1:2007; EN 61000-6-3:2007/A1:2011; EN 50581:2012; EN 286-1:1998/A1:2002 Marque / Marke: Parkside Nom d’article: COMPRESSEUR - PKO 24 B2 Art.-Bezeichnung: KOMPRESSOR - PKO 24 B2 Numéro d’article / Art.-Nr. : 3906144974-3906144980; 39061449915-39061449916 N° d’ident. / Ident.-Nr.: 01001 - 94619 Le fabricant assume seul la responsabilité d‘établir la présente déclaration de conformité. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. CE - Déclaration de conformité Traduction de la déclaration de conformité CE originale CE - Konformitätserklärung Originalkonformitätserklärung

16. Konformitätserklärung
