GEBRUIKSAANWIJZING TVHS20340 ABUS
Gebruikershandleiding
Versie 06/2021 (V1.2)
CE
Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!
NL Inleiding
Geachte klant,
Hartelijk dank voor de aankoop van dit product.
TVHS20000 / TVHS20000S
Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.
TVHS20010 / TVHS20010S
Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.
TVHS20020 / TVHS20020S
Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.
TVHS20030 / TVHS20030S
Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.
TVHS20040
Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.
TVHS20200
Hiermee verklaart ABUS Security-Center, dat het apparaat voldoet aan de RED-richtlijk 2014/53/EU. De apparaten voldoen bovendien aan de eisen van de onderstaande EU-richtlijnen: EMC-richtlijk 2014/30/EU en RoHS-richtlijk 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op de volgende internetadressen: www.abus.com/product/TVHS20200
TVHS20210
Hiermee verklaart ABUS Security-Center, dat het apparaat voldoet aan de RED-richtlijk 2014/53/EU. De apparaten voldoen bovendien aan de eisen van de onderstaande EU-richtlijnen: EMC-richtlijk 2014/30/EU en RoHS-richtlijk 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op de volgende internetadressen: www.abus.com/product/TVHS20210
TVHS20220
Hiermee verklaart ABUS Security-Center, dat het apparaat voldoet aan de RED-richtlijk 2014/53/EU. De apparaten voldoen bovendien aan de eisen van de onderstaande EU-richtlijnen: EMC-richtlijk 2014/30/EU en RoHS-richtlijk 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op de volgende internetadressen: www.abus.com/product/TVHS20220
TVHS10040 / TVHS20340
Het apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU en RoHS-richtlijn 2011/65/EU.
Om.Deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!
Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstrumenties in acht!
Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.
Neem bij vragen contact op met uw installateur of specialzaak!

Uitsluiting van aansprakelijkheid
Deze gebruikershandleiding is met große zorgvuldigheid opgesteld. Mocht u toch omissies of onnauwkeurigheden ontdekken, informeer ons dan hierover.
ABUS Security-Center GmbH & Co. KG aanvaardt geen aansprakelijkheid voor technische en typografische fouten en behoudt zich hetrecht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.
ABUS Security-Center is nicht aansprakelijk of
verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Voor de inhoud van dit document worden geen enkele garantie gegeven.
Belangrijke veiligheidsinstrumenties

Bij schade die door het nicht in acheit nemen van deze gebruikershandleiding worden veroorzaakt, verralt hetrecht op garantie. We konnen Niet aansprakelijk worden gesteld voor gevolgschade!

Wij aanvaarden geen aansprakelijkheid voor materiaanse schade of letselschade, die door onjuist gebruik of het Niet in acht nemen van de veiligheidsinstructies is veroorzaakt. In deze geallen verralt jegere aanspraak op garantie!
Geachte klant,
De volgende veiligheids- en gevareninstructies dienen nicht alleen ter bescherming van uw gezondheid, maar zich ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:
In het product bevinden zich geen onderdelen die onderhoud vereisen. Bovendien verralt door het openen/demonteren de vergunning (CE) en de garantie/vrijwaring.
- Het product kan al beschadigd raken door een val van slechts geringe hoogte.
Vermijd bij gebruik de volgende ontunjstige omgevingsomstandigheden:
Vocht of te hoge luchtvochtigheid
- extreme kou of hitte
- direct zonlicht
- stof of brandbare gassen, dampen of oplosmiddelen
- sterke trillingen
- sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers
- De camera mag nicht op onstabiele oppervlakken worden geinstalleerd.
Algemene veiligheidsinstructies:
- Laat het verpakkingsmateriaal Niet onbeheerd anschter! Plastic folie, plastic zakjes, stukken piepschuim e.d. können gevaarlijk spelgoed+zijn voor kinderen.
- De videobewakingscamera bevatkleine onderdelen die ingeslikt kunnen worden. Houd het apparaat aanom veiligheidsredenenuit de buurt van kinderen.
- Steek geen voorwerpen door de openingsen in het apparaat
- Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zich aangegeven. Sluit geen producten aan die nicht compatibel zich.
- Neem de veiligheidsinstrumentes en gebruikershandleidingen van de overige aangesloten apparaten inucht.
- Controller het apparaat voor de ingebruikname op beschadigingen. Mocht u beschadigingen ontdekken, neem het apparaat dan Niet in gebruik!
- Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen können het apparaat beschadigen en uw veriligheid in gevaar brengen (elektrische schok).

Zorg er bij installmentie in een bestaande videobewakingsinstallatie voor dat alle apparaten gezymesden zichn van net- en laagspanningsstroomkring.
In geval van twijfel dient u de montage, installmentie en bedrading nicht zichuit te voeren, maar aan een specialist over te lately. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zichniet alleen gevaarlijk voor uzelf, maar ook voor anderen.
Sluit de installations zo op het kabelnet aan dat net- en laagspanningsstroomkringen algijd geschieren bedraad en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden können raken.
Inhoudsopgave
- BEOOGD GEBRUIK 228
- VERKLARING VAN SYMBOLEN 228
- SYSTEEMOVERZICHT 229
3.1 2- DRAADS VARIANT 231
3.1.1 COMPONENTEN 231
3.1.2 AANBEVOLEN KABELTYPEN 232
3.2 IP-NETWORKVARIANT 232
3.2.1 COMPONENTEN 232
3.3 I NSTALLATIECOMPONENTEN 233
3.4 S YSTEEMVARIANTEN 234
- INGEBRUIKNAME 239
4.1 B EDRADING 239
4.1.1 | NSTALLATIE HOOGTE 239
4.2 ACTIVERINGSOPTIES / EERSTE WACHTWOORDTOEWIJZING 240
4.2.1 ACTIVERING VIA DEURMONITOR 240
4.2.2 ACTIVERING VIA IP-NETWORK 244
4.2.3 RESET Wachtwoord MONITOR/VIDEODEURMODULE 244
- BEDIENING VAN DE MONITOR (2-DRAADS EN IP) 245
5.1 L IVEBEELD 245
5.2 H OOFDPAGINA OVERZICHT 246
5.2.1 M ENUPUNT: OPROEPINSTELLINGEN 251
5.2.2 WLAN- INSTELLINGEN 253
5.2.3 E TAGEBELDRUKKER 254
5.2.4 O VERIGE INSTELLINGEN 255
5.2.4.1 CONFIGURATIE - LOKALE INFORMATIE 255
5.2.4.2 CONFIGURATIE - NETWERKINSTELLINGEN 259
5.2.4.3 CONFIGURATIE-APPARAATBEHEER 260
5.2.4.4 CONFIGURATIE-STANDAARDINSTELLINGEN 262
5.2.4 R ELAISCONFIGURATIE 262
5.2.5 MICROSD-KAART 263
5.2.6 SCHERM VERGRENDELEN 263
5.2.7 A PPARAATGEGEVENS 263
5.2.8 T IJD INSTELLEN 263
5.2.9 A PPARAAT OPNIEUW OPSTARTEN 263
5.2.10 W ACHTWOORDINSTELLINGEN (PINCODE) 264
5.2.11 SYSTEEMTAAL 265
5.2.12 H E LDERHEIDSINSTELLING 265
5.2.13 E TAGEBELDRUKKER 265
5.2.14 O PEN SOURCE LICENTIE-INFORMATIE 265
- ONDERHOUD EN REINIGING 266
6.1FUNCTIETEST 266
6.2 REINIGING 266
-
AFDANKEN 266
-
OPEN SOURCE LICENTIE-INFORMATIE 266
- INSTRUCTIES VOOR INSTALLATIE- EN INGEBRUIKNAME 267

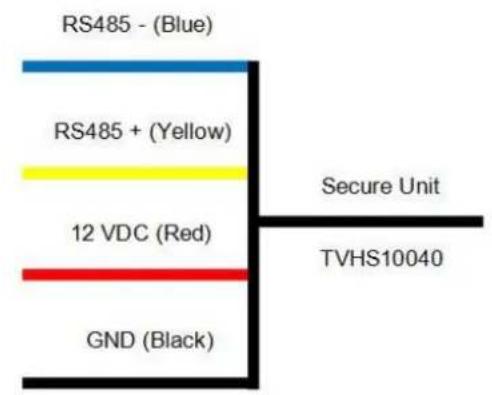

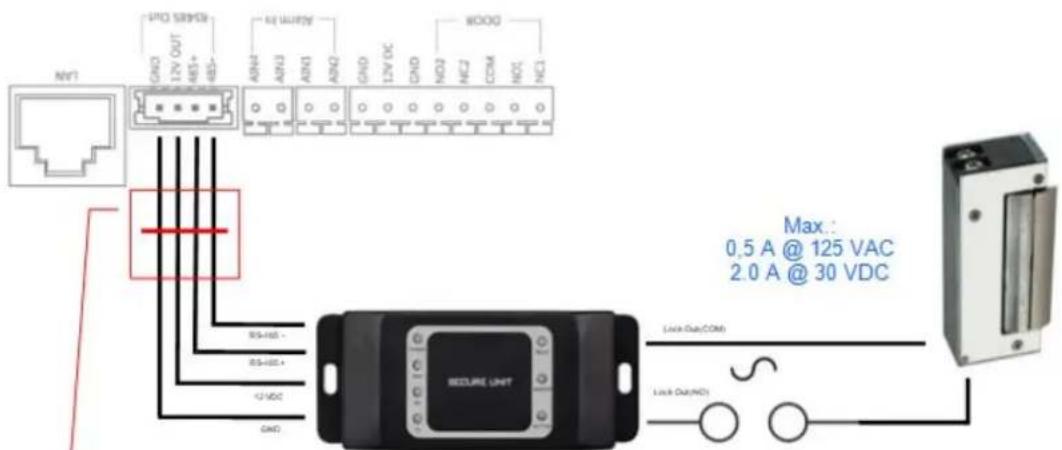

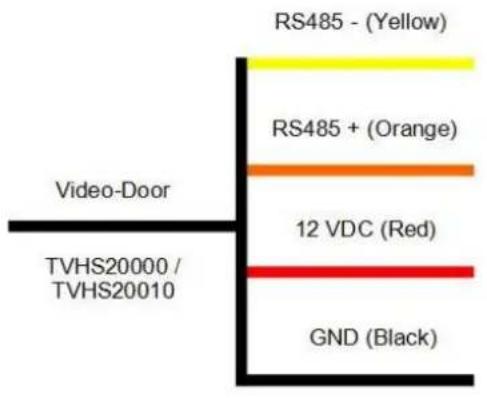

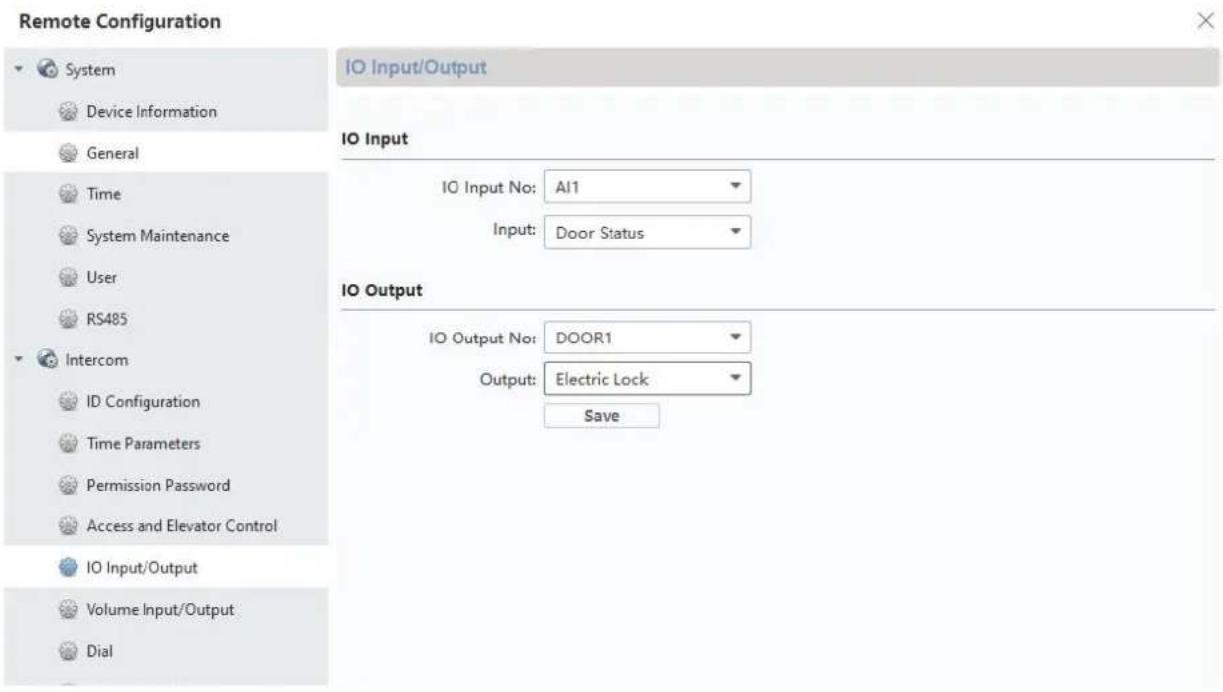

9.1 V EILIGHEIDSDOModule GEBRUIKEN (TVHS10040/TVHS20340) 267

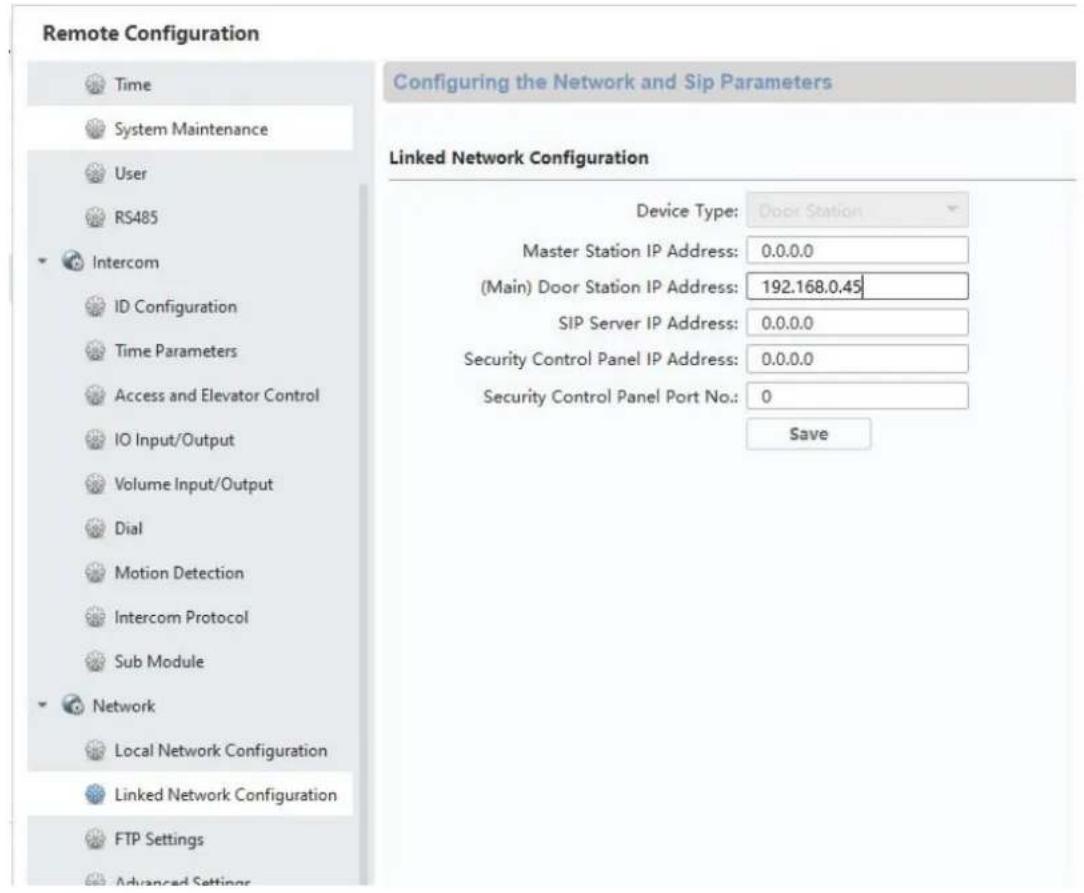

9.2 N EVENINGANGEN INSTALLEREN 269

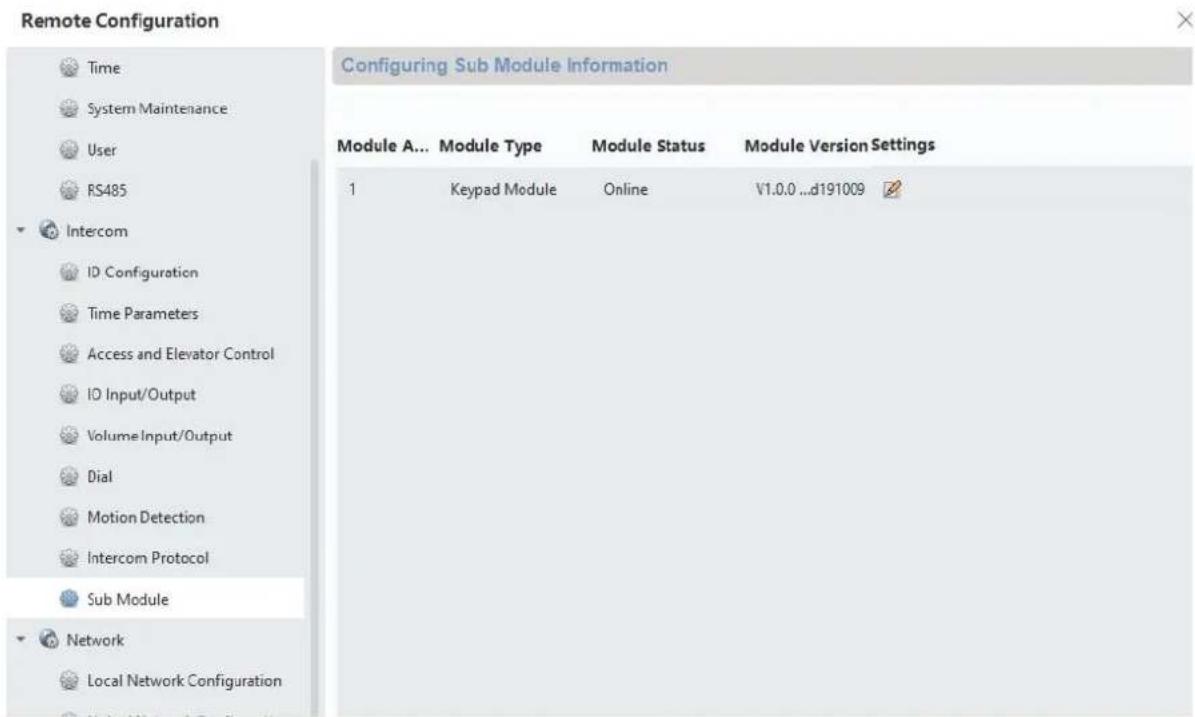

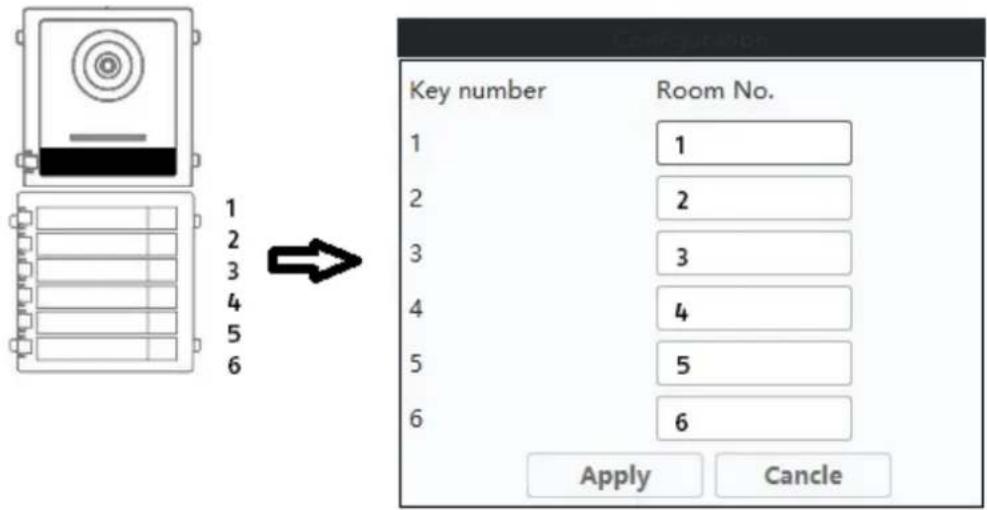

9.3 E XTRA BELDRUKKERS (TVHS20020) VOOR EEN MEERGEZINSWONING INSTellen 271
9.4 V OLUME OP DE DEURVIDEOModule (TVHS20000, TVHS20010) INSTellen 274

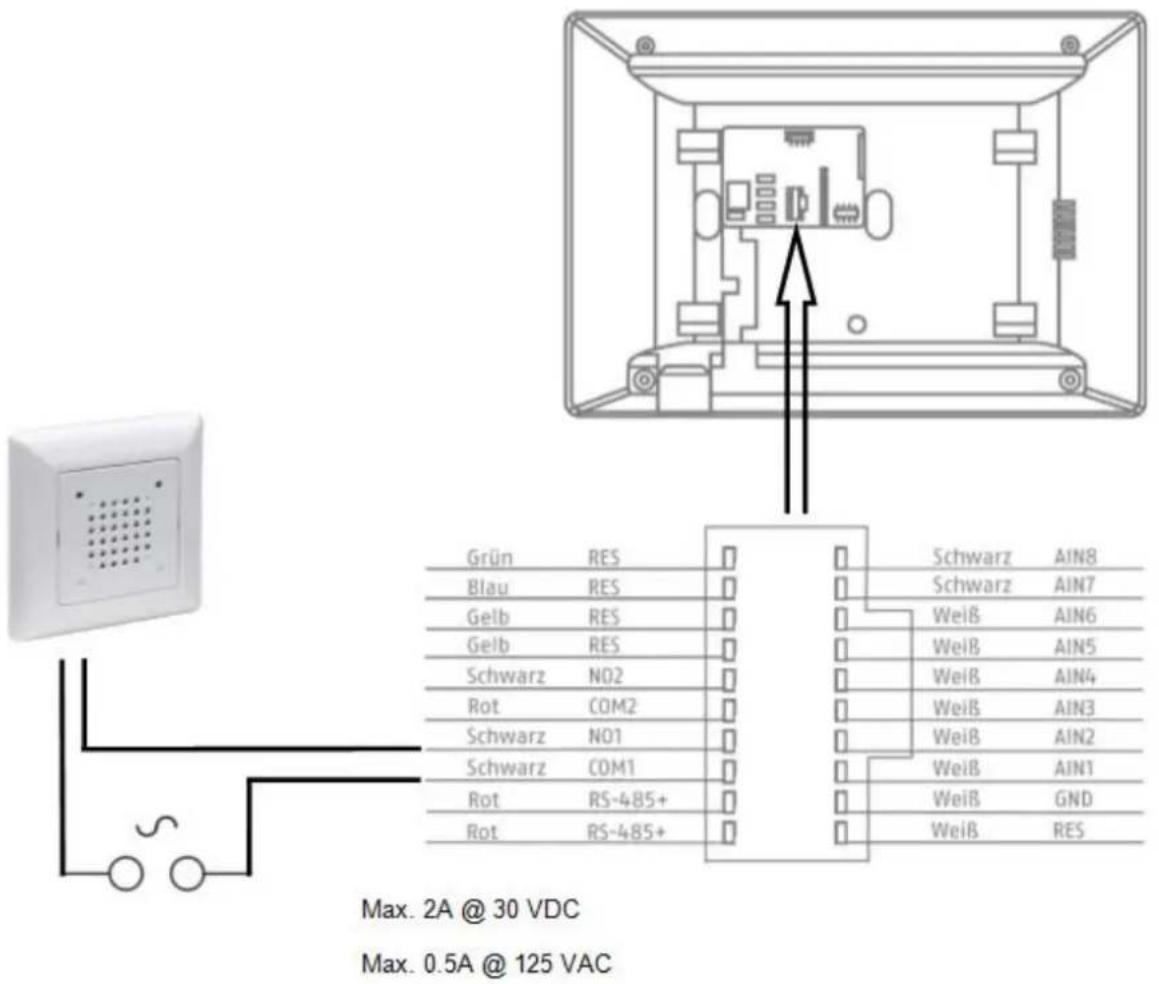

9.5 B ESTAANDE VOORDEURBEL AANSLUITEEN 275

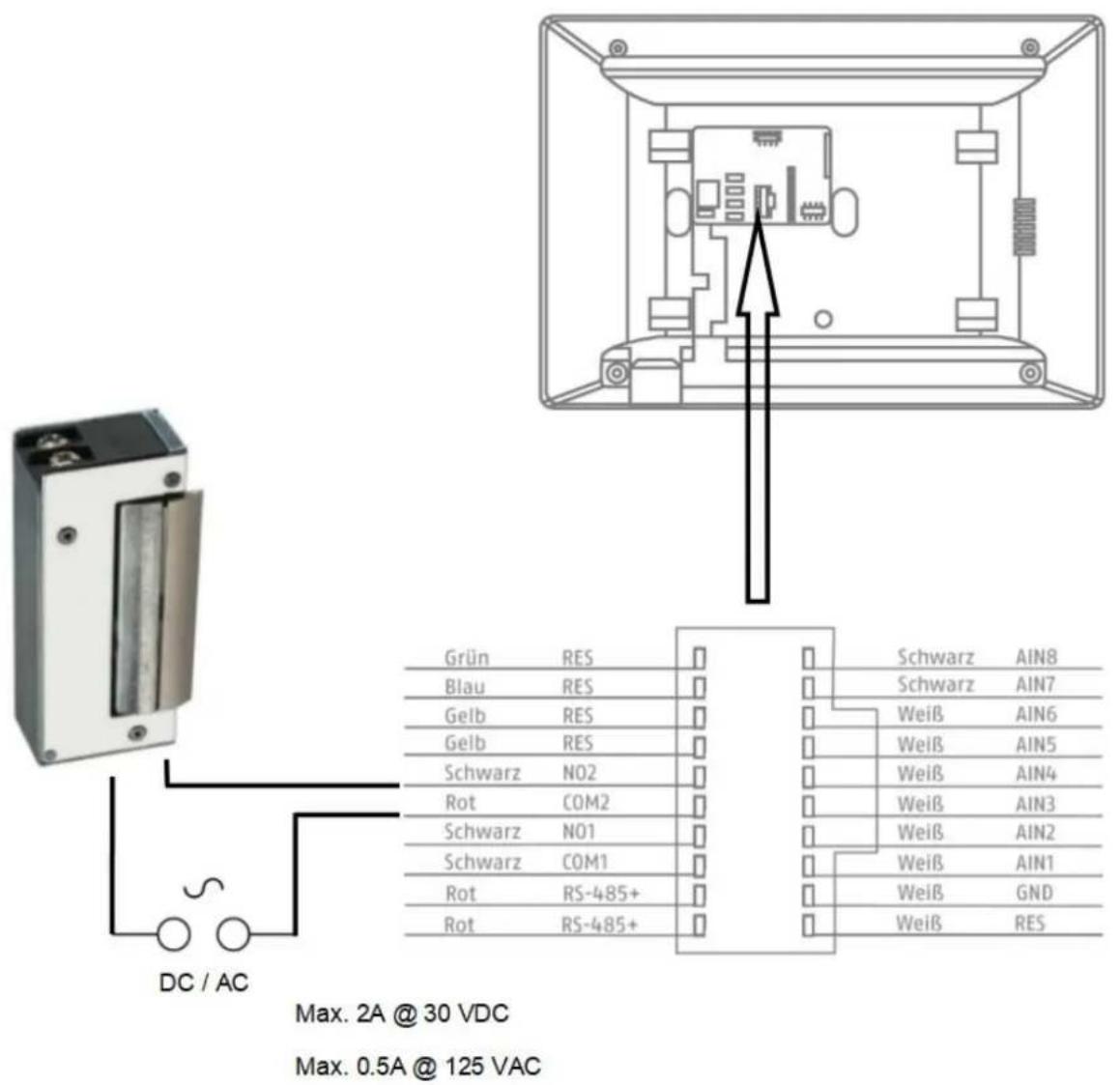

9.6 B ESTAANDE DEUROPENERS OP DE MONITOR VAN DEURSTATION AANSLUITEN 276

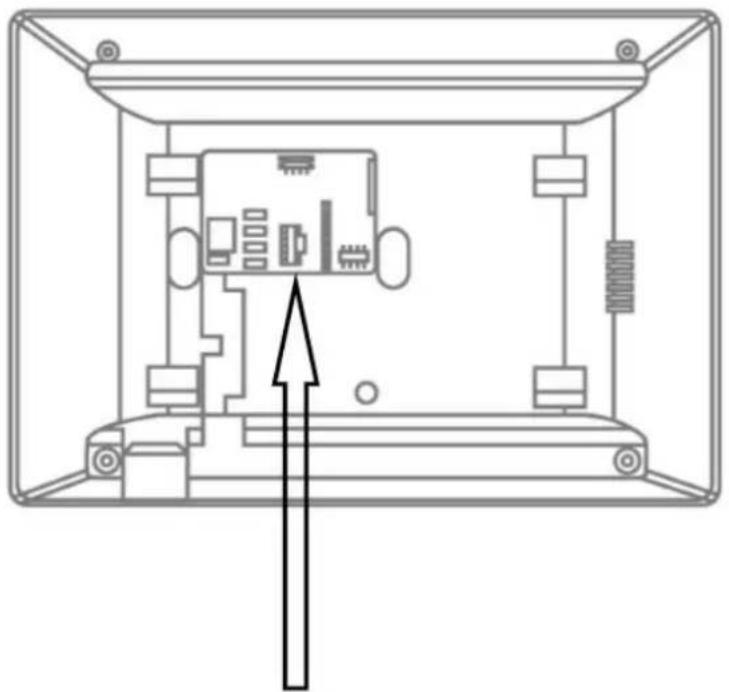

9.7 E TAGEBELDRUKKER OP DE HOOFDMONITOR AANSLUITEEN 277

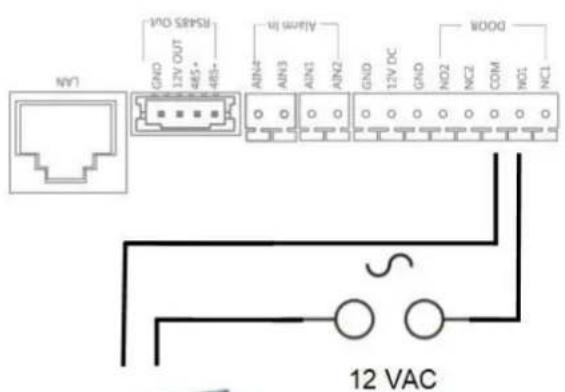

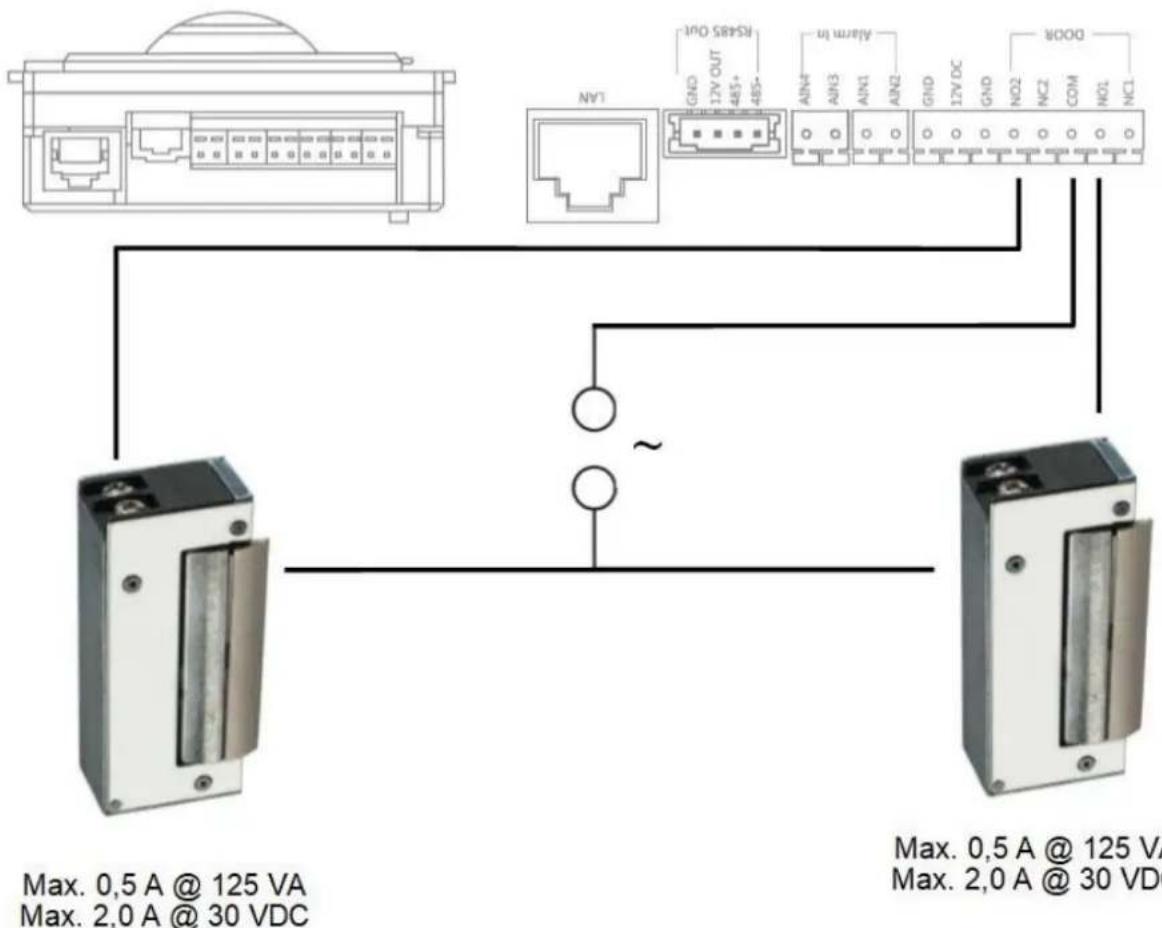

9.8 E LEKTRISCHE DEUROPENER OP VIDEOModule (INCL. "TUINDEUR") AANSLUITEN 278

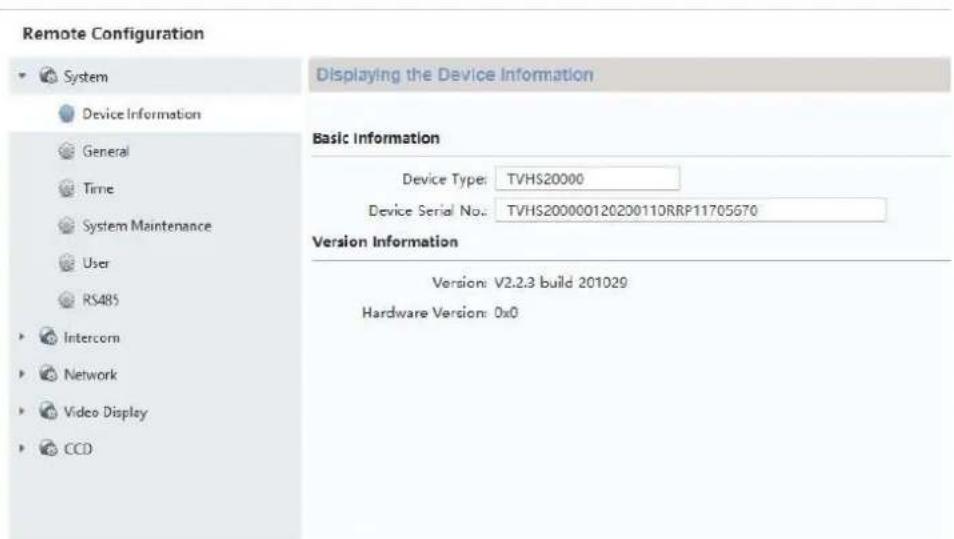

9.9 EIGEN BELTONEN IN DE MONITOR VAN HET DEURSTATION LADEN 280
9.10 ABUS CMS: FIRMWARE MODUVIS-COMPONENTEN UPDATE 282
9.11 ABUS CMS: GEAVANCEERDE INSTELMOGELIJKHEDEN 283
9.12 FUNCIE-OMVANG MODUVIS EN ABUS LINK STATION APP 286
9.13 COMPATIBILITEIT MET ABUS-PRODUCTEN 287
9.14 VIDEODEURMODULE IN ABUS NVR INTEGREREN 287

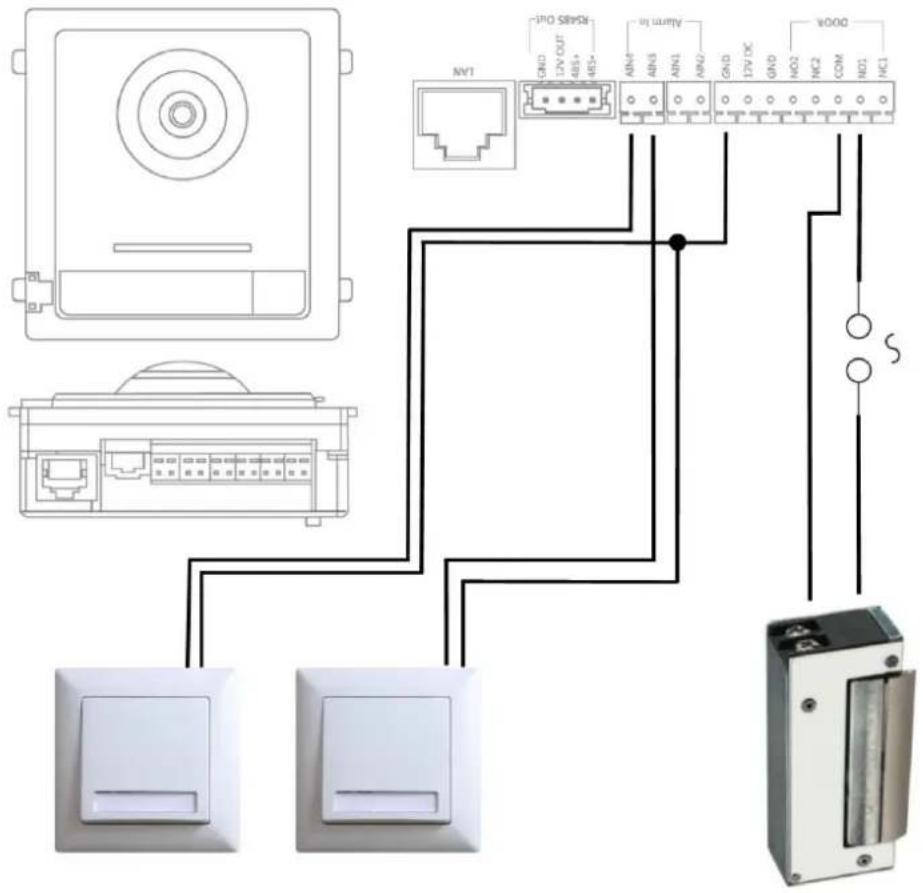

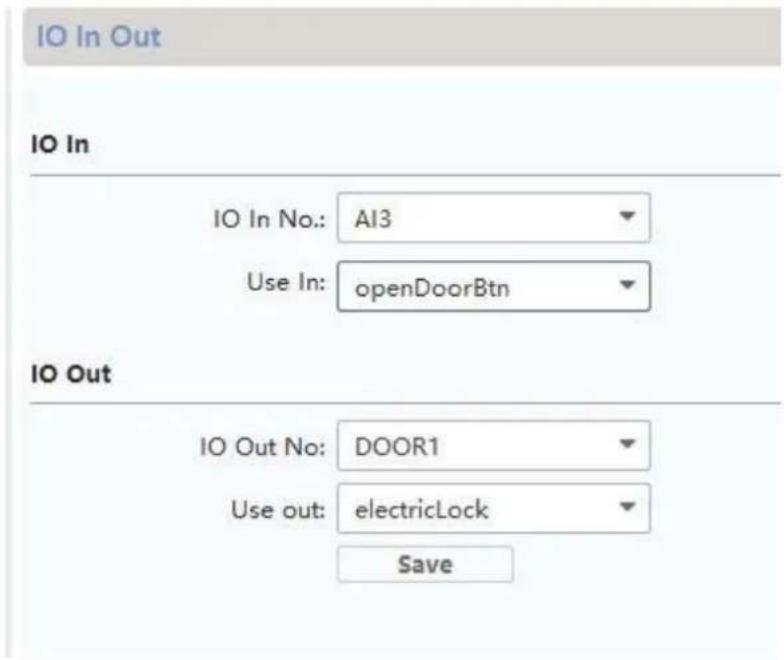

9.15 "NOODDEUROPENER" KNOP OP DE DEURVIDEOModule 288

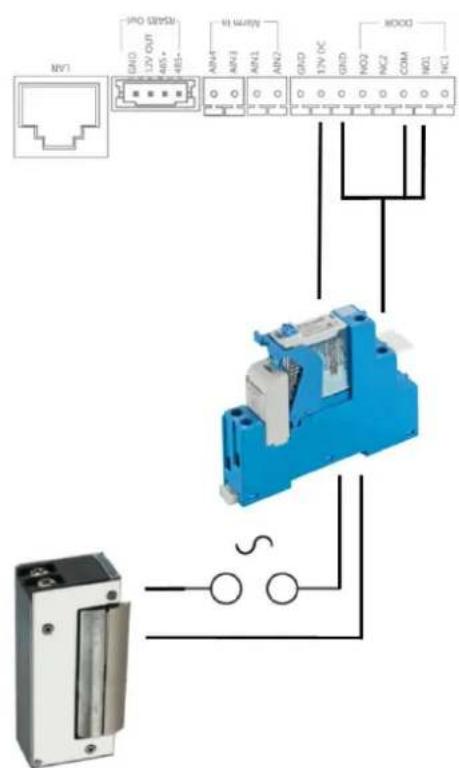

9.16 RELAISCIRCUIT 290
9.17 HANDLEIDING VOOR METEN VAN BESTAAnde DEUROPENER 291

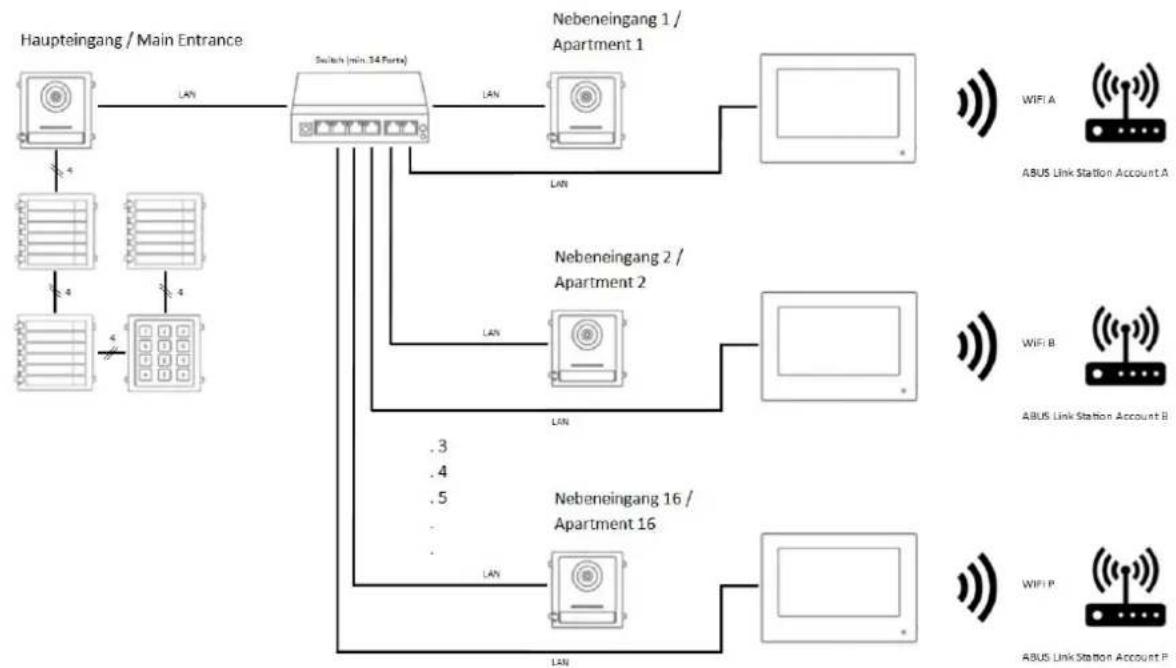

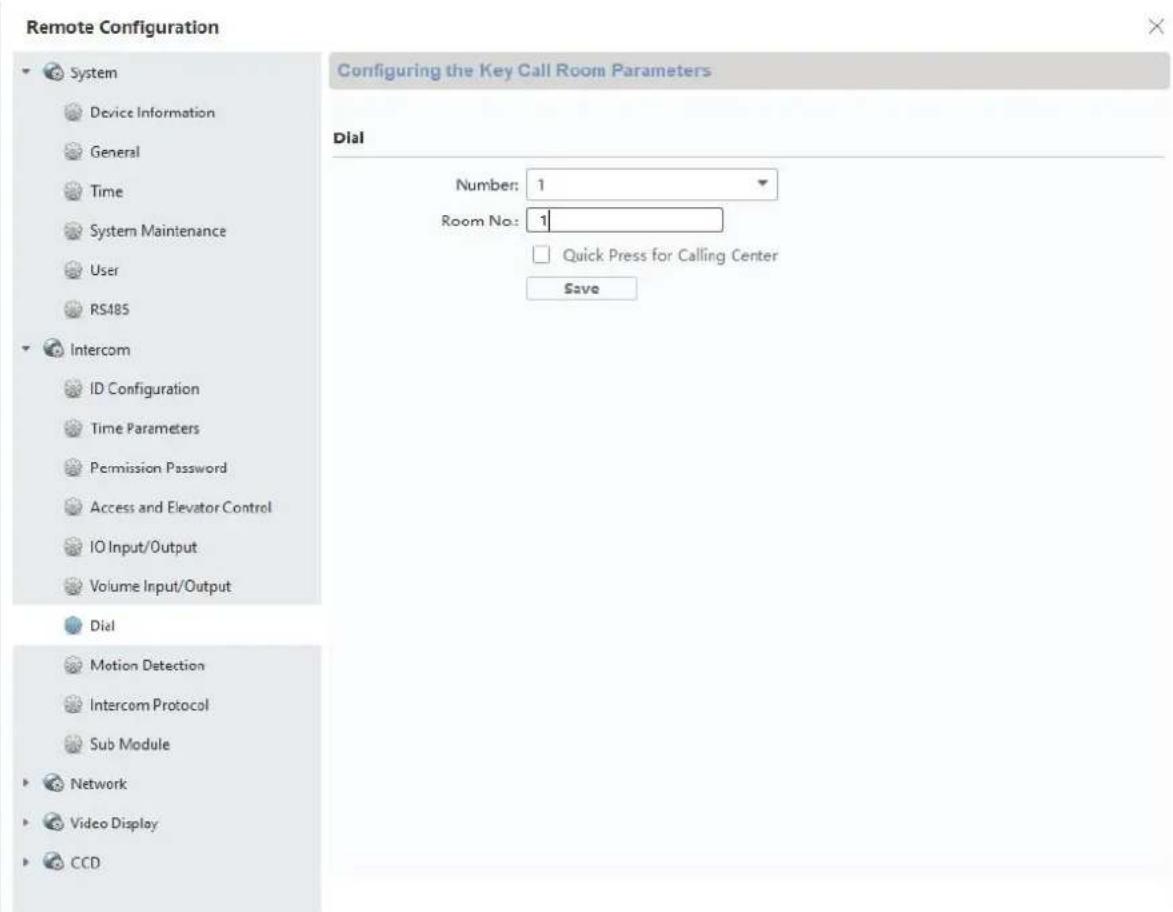

9.18 T OEPASSINGSVoorBEELD "VIDEOMODULE VOOR ELKE WONINGDEUR" 291
9.19 T OEPASSINGSVOORBEELD "INDIVIDUELE WIFI-TOEGANG" 294
- BEDRADINGSGELEIDER (2-DRAADS) 295
1. Beoogd gebruik
Deze MODUVIS-deurintercom is een intercomsystem met videoweergave van het deurbereik. Het system kan worden gebruikt voor een- en meergezinswoningen. Met extra monitoren in een woonunit kan het system ook worden gebruikt als een intercomsystem (zonder video) bennen de woonunit.
De MODUVIS-deurintercom is geen videobewakingsinstallatie en mag nicht als zodanig worden gebruikt.

Een ander gebruik dan hierboven beschreiben kan tot beschadiging van het product leiden. Daarnaast bestaan er andere bevaren. Elk ander gebruik geldt als nicht-beoogd en leidt tot het verlies van de garantie; elle aansprakelijkheid wordenuitgesloten. Dit geldt ook als er verbouwenen en/of veranderingen aan het productuitgevoerd zich.
Lees de gebruikershandleiding—helemaal en aandachtig door voordat u het product in gebruik neemt. In de gebruikershandleiding staat belangrijke informatie over de montage en bediening.
2. Verklaring van symbolen

Het symbol met de bliksemenschicht in een driehoek worden gebruikt wanner er gevaar voor de gezondheid is, bijvoorbeeld door een elektrische schok.

Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die.altijd in acht genomen moeten worden.

Dit symbol wijst op bijzondere tips en instructies over de bediening.

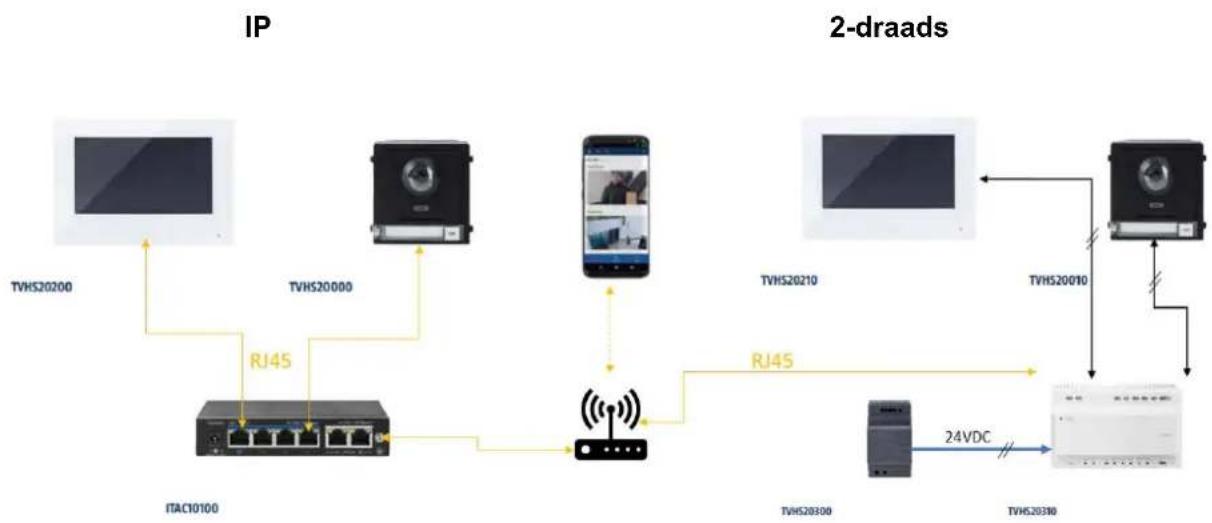

3. Systeemoverzicht
Deze deurintercom is verkrijgbaar met twee verschillende bedradingstechnologieen:
2-draads variant: De communicatie en voeding lopen via 2 draden (1 paar). De bedrading is stervormig, het centrale punt is een 2-draads verdeler. Een basissysteme bestaat uit een 2-draads verdeler, een 2-draads monitor en een 2-draads videomodule.
IP-variant: De communicates en voeding lopen via een ethernetkabel (netwerkkabel).
De componenten ondersteunen Power-over-Ethernet (PoE) (optioneel 12 VDC). De bekabeling is stervormig, het centrale punt is de (PoE)-switch.
Een basisysteme bestaat uit een IP-monitor en een IP-videomodule.


Beide systeme varianten können worden gecombineerd. Hierdoor is een optimale aanpassing aan de bestaande bouwkundige situatie möglichk.
Voorbeelden van gecombineerde systemen:

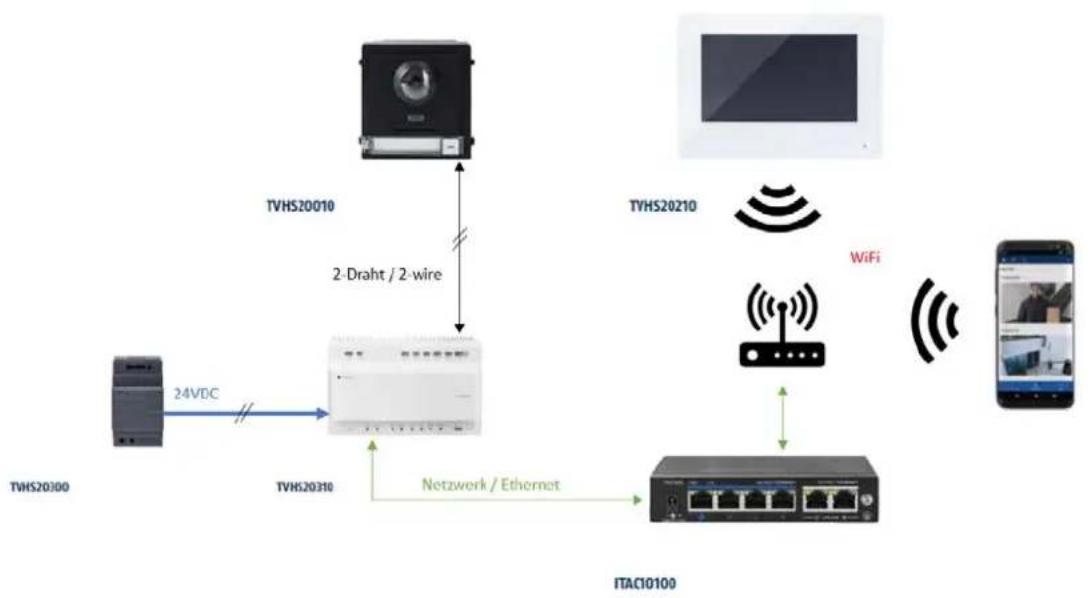

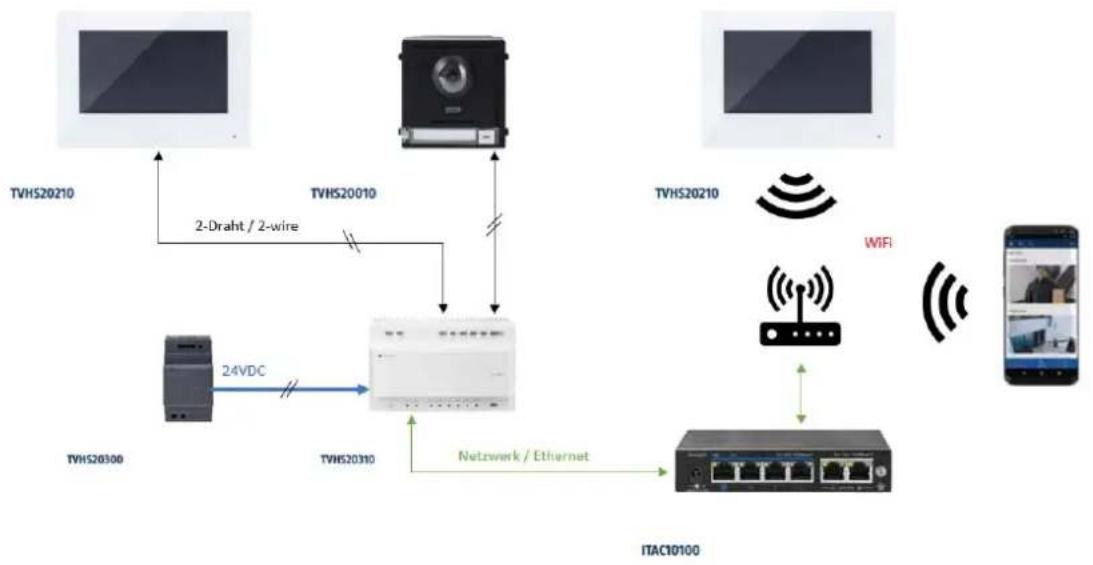

Dit voorbeeld toont de gemengde werkig van een hoofdmonitor via 2-draads en een uittbreidingsmonitor via wifi.

Dit voorbeeld toont de gemengde werkig van een videodeurmodule via 2-draads met een hoofdmonitor via wifi.

3.1 2-draads variant
3.1.1 Componenten
| TVHS20210 2-draads monitor | TVHS20010 / TVHS20010S 2-draads videomodule | TVHS20310 2-draads verdeler |
| TVHS20020 / TVHS20020S Beldrukkermodule (6 beldrukkers) | TVHS20030 / TVHS20030S Numeriek toetsenblok | TVHS20040 Informatiemodule |
| TVHS20300 24VDC-netstekkeroeding voor DIN-rail | TVHS10040 / TVHS20340 Veiligheidsmodule |
3.1.2 Aanbevolen kabeltypen
Kies het kabeltype op basis van de afstand tussen de videomodule, de verdeler en de monitor.
2-draads videomodule (TVHS20010 / TVHS20010S)
2-draads monitor (TVHS20210)
2-draads verdeler (TVHS20310)
| Kabeltype | 24AWG (10 Ω per 100m) | 20AWG (7 Ω per 100m) | 18AWG (4 Ω per 100m) |
| Kabelroute | |||
| TVHS20310 / TVHS20310 | Max. 60 m Max. | 60 m Max. 60 m | |
| TVHS20010(S) / TVHS20310 | Max. 35 m Max. | 60 m Max. 60 m | |
| TVHS20210 / TVHS20310 | Max. 35 m Max. | 60 m Max. 60 m |
3.2 IP-netwerkvariant
3.2.1 Componenten
| TVHS20200 / TVHS20220 IP 7"/10" PoE-monitor | TVHS20000 / TVHS20000S IP-videomodule | TVHS20020 / TVHS20020S Beldrukkermodule (6 beldrukkers) |
| TVHS20030 / TVHS20030S Numeriek toetsenblok | TVHS20040 Informatiemodule | TVHS10040 / TVHS20340 Veiligheidsmodule |
3.3 Installatiecomponenten
Deze beschikbare installmentecomponenten können zowel voor de 2-draads als voor de IP-variant van de Moduvis-deurintercom met video worden gezruikt.
| TVHS20050 Leeg paneel | TVHS20060 Paneel voor ongebruikte beldrukker | TVHS20100(S) Frame voor 1 module inbouwmontage |
| TVHS20110(S) Frame voor 2 modules inbouwmontage | TVHS20120(S) Frame voor 3 modules inbouwmontage | TVHS10130(S) Frame voor 1 module opbouwmontage |
| TVHS10140(S) Frame voor 2 modules opbouwmontage | TVHS10150(S) Frame voor 3 modules opbouwmontage | TVHS20160 Buitenbehuizing voor frame opbouwmontage (1 module) |
| TVHS20170 Buitenbehuizing voor frame opbouwmontage (2 modules) | TVHS20180 Buitenbehuizing voor frame opbouwmontage (3 modules) |
| # Technologi e / bedrading | Systeemopbouw Toepassingsvoorbeel | |
| 1 IP | Eengezinswoning | |
| 2 IP | Eengezinswoning met toegang via app | |
| 3 IP | Eengezinswoning met extra binnenmonitoren binnen | |
| 4 IP | Eengezinswoning met extra binnenmonitoren en neveningangen | |
| 5 IP | Meergezinswoning | |
| 6 | IP | 1..5 1..49 1..5 | Meergezinswoning met extra binnenmonitoren |
| 7 | IP | 1..5 1..43 1..5 | Meergezinswoning met extra binnenmonitoren en numeriek toetsenblok |
| 8 | IP | 1..5 1..37 1..5 | Meergezinswoning met extra binnenmonitoren, numeriek toetsenblok en verlichte infomodule |
| 9 | 2-draads | Eengezinswoning | |
| 10 | 2-draads | Eengezinswoning met zij-ingang | |
| 11 | 2-draads | Eengezinswoning met 1..5 | Eengezinswoning met toegang via app |
| 12 | 2-draads Eengezinswoning met | 1..5 | extra binnenmonitoren binnen |
| 1 3 | 2-draads | 1..9 1..9 | Eengezinswoning met extra binnenmonitoren en neveningangen |
| 14 | 2-draads | 1..8 6..11 | Meergezinswoning |
| 15 | 2-draads | ... max. 49 | Meergezinswoning met extra binnenmonitoren |
| 16 | 2-draads | ... max. 43 | Meergezinswoning met extra binnenmonitoren en numereik toetsenblok |
| 17 | 2-draads | ... max. 37 | Meergezinswoning met extra binnenmonitoren, numereik toetsenblok en verlichte infomodule |
| 18 | 2-draads / IP | ... max. 37 | Combinatie 2-draads en IP-technologie: extra binnenmonitor via wifi-verbinding |
| i | AANWIJZING |
| Elke monitor en deurvideomodule verschijnt afzonderlijk in het netwerk en heeft een eigen IP-adres. Hierbij is het nicht van belang of de systemen via het PoE-network of in het geval van de 2-draads variant op de "2-draads verdeler"+zijn aangesloten. De monitor "TVHS20200 / TVHS20220" kan ook via WLAN in de networkstructuur worden geintegrereerd. |
| i | AANWIJZING |
| Elk eindapparaat要去rechtstreeks op de verdeeleenheid worden aangesloten. Doorsturen van de ene monitor maar de andere is Niet toegestaan. |
4. Ingebruikname
4.1 Bedrading
Voor gedetailleerde bedrangsinstructies worden verwezen maar de korte handleiding die bij de producten is gevoegd.
4.1.1 Installatie hoogte
De montagehoogte van de videomodule TVHS20000(S) of TVHS20010(S) mag zich hinter zich dan 1,40 m (bovenrand). Anders kan het gebeuren dat mensen die te zich bij de videomodule staan, zich aan hun gezicht konnen worden herkend.
4.2 Activeringsopties / eerste wachtwoordtoewijzing
4.2.1 Activering via deurmonitor
1) De voeding van het systemen en het deurstation要去en zich hiervoor in hetzelfde networke bevinden.
Wijs een wachtwoord toe bij de eerste installmentie van de monitor. Dit wachtwoord worden ook automatisch gebruikt om het deurstation te activeren. Dit wachtwoord is ook nodig voor het met een wachtwoord beveiligde gedeelte van de monitor.
-8-16 tekens
- geldige tekens: cijfers,kleine letters,hoofdletters, speciale tekens (! $ % & / ( ) = ? + - )
- er要去n 2 verschillende soortenkens worden gebruikt
2) Kies de gewenste taal en bevestig dit met de toets "VERDER".
| < | Wizard taal 1/4 |
| English | |
| Deutsch | |
| Italiano | |
| Francais | |
| Nederland | |

Functie: Nederlandse taal
Videomodule (THVS20000(S) / TVHS20010(S)): V2.2.3_build_201029
Monitor (TVHS20200 / 210 / 220): V2.1.2_build_201029
3) Kies nu:tussen DHCP / vast IP-adres. Het wordt sterk aanbevolen om een vast IP-adres toe te wijzen aan elk afzonderlijk apparaat, anders kan in geval van een stroomstoring een neue IP-adres worden toegewezen en kunnen ernstige systemstoringen optreden.
| < | Wizard network 2/4 | |
| DHCP | ||
| Lokale IP | 192.168.0.11 | |
| Subnetmasker | 255.255.255.0 | |
| Gateway | 192.168.0.1 | |
| i | Notitie Als je de schakelaar voor de DHCP-functie indrukt, springt de schakelaar eerst maar rechts en dan waaroor aan links. Op dit moment worden er een IP-adres opgehaald van de DHCP-server, dieervolgens als vast IP-adres in het apparaat worden ingesteld. |
4) Kies het type monitor dat u wilt instellen.
| < | Wizard network 3/4 | |
| Binnenstation Type | Binnenstation | > |
| Etage | 0 | |
| Apparmentnr. | 1 | |
Binnenstation:
De monitor worden de hoofdmonitor van een deurintercomsystem. Hier maakt het Niet uit of er een eengezinswoning of een meergezinswoning worden geinstalleerd. De hoofdmonitor van een appartement krijgt bij de installmentatie altijd het type "binnenstation". Als u slechts een beldrukker en een appartement gebruikt, blijft het appartementnummer op "1" staan. Zodra er meerere appartementen/hoofdmonitoren worden gebruikt,要去 het appartementnummer worden aangepast.
Voorbeeld: Apparment 1 => apparmentnummer 1
Apparment 2 => apparmentnummer 2 (etc...)
Alleen op deze manier kann den beldrukkers aan de verschillende partijen worden toegewezen.
Aanwijzing: Een hoofdmonitor (binnenstation)要去 altijd verbonden zichn met het hoofddeurstation in het system.
Extra binnenmonitor:
De monitor worden gebruikt als extra monitor in een system om een monitor in extra ruimtes te installereren. Alle extra monitoren worden verbonden met de hoofdmonitor en bieden bij een inkomende oproepdezelfde functies als de hoofdmonitor.
U kurz maximaal 5 extra monitoren aansluten op eén hoofdmonitor. (Nr. 1-5). Bovendien kan de "ruimtenaam" worden toegewezen. Deze verschijnt op de andere monitoren in het system automatisch onder "Contacten".
Aanwijzing: Een extra monitor (binnen)要去 alsijd worden gekoppeld aan de hoofdmonitor in het system!
Bij het installmentiertype "extra binnenmonitor" zich de volgende menupunten Niet beschikbaar op de monitor. Deze können alleen op de hoofdmonitor van het system worden ingesteld/opgeroepen:
"Automatisch aannemen" van het antwoordapparaat in-/uitschakelen.
- Berichten op antwoordapparaat beluisteren
- ABUS LINK station app - menu
- Netwerkcamera's toevoegen
- Configuratie netwerkadres en reset fabrieksinstellungen op de randapparaten
5) "Wizardgebonden apparaten"
| < | Wizardgebonden apparaten | ||
| Zoeken op serialummer | |||
| ABUS artikelnummer | IP-adres | Firmwareversie | Activeren |
| ABUS artikelnummer | IP-adres | Firmwareversie | Activeren |
| ABUS artikelnummer | IP-adres | Firmwareversie | Activeren |
Hier ziet u de beschikbare netwerkapparaten van de TVHS20xxx deurstationserie.
Als een hoofdmonitor is ingesteld, moet hier het hoofddeurstation worden geselecteerd. Als een extra binnenmonitor is ingesteld, moet hier de hoofdmonitor worden geselecteerd.
Hier heeft u de möglichkheid om ook het deurstation te "activeren". De hoofdmonitor activeert dan automatisch het deurstation met hetzelfde wachtwoord als de monitor.
Kies hiervoor het hoofddeurstation in de lijst en klik op "Activeren". Kies na succesvolle activering het deurstation. Er verschijnt een groen bevestigingsvinkje aan de linkerkant van de lijst. Het deurstation is nu geactiveerd en met succès gekoppeld.
Als er geen apparaat in het netwerk worden gezonden, zorg er dan voor dat het deurstation zich in hetzelfde netwerk bevindt en stroom heeft.
Met het bijbehorende "tandwieil" worden de IP-instellenen van de apparaten geopend. Hierdoor kan het IP-adres van de deurvideomodule worden aangepast.

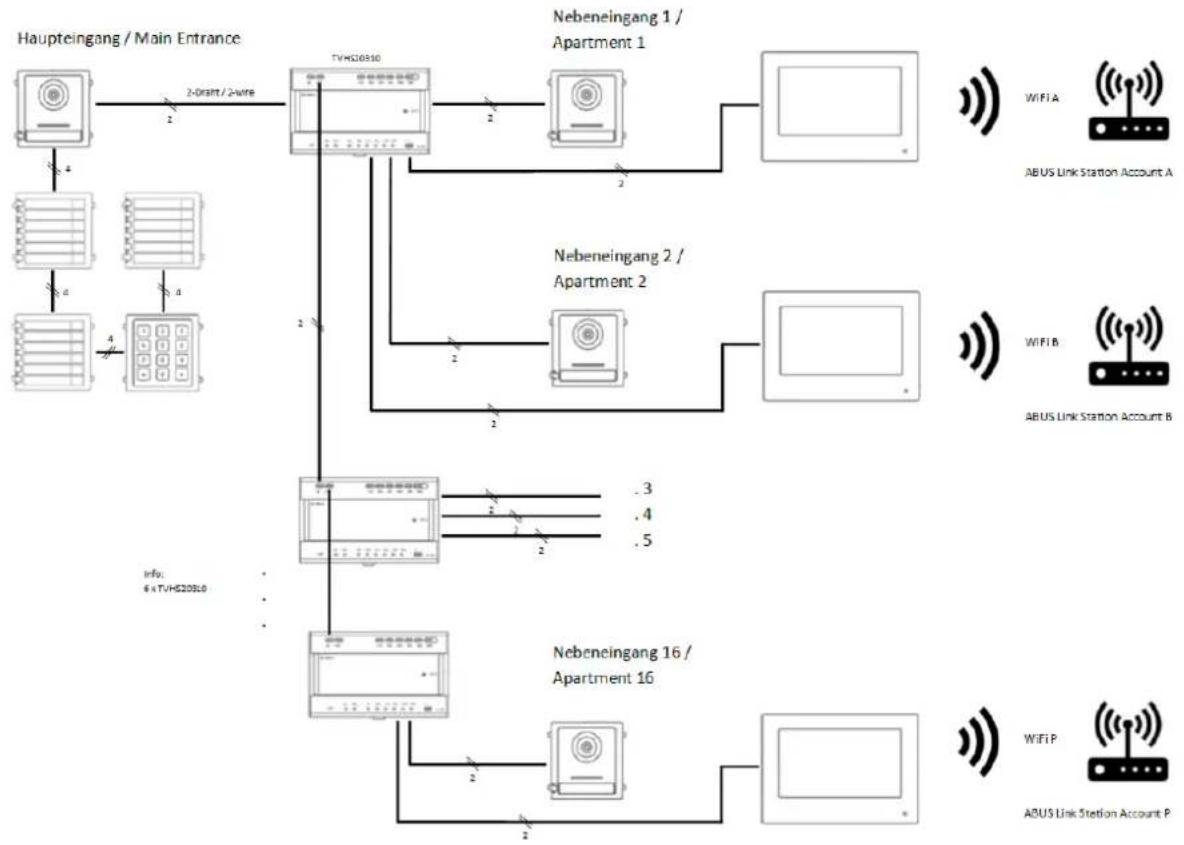

Als u naast een deur nog meer neveningangen wilt toevoegen, ga dan maar het hoofdstuk "9.2 Neveningangen installereren" onder Instructies voor installment- en ingebruikname.
4.2.2 Activering via IP-network
Installer en start de ABUS IP Installer die beschikbaar op de ABUS-website www.abus.com bij het betreffende product.
leder verbonden apparaat zou nu in de keuzelijst moeten verschijnen, eventueel nog Niet met het bij het doelnetwork passende IP-adres.
Als eerste moet ieder apparaat worden geactiveerd, d.w.z. er moet een veilig wachtwoord aan de hoofdegebruiker "admin" worden toegewezen. Een veilig wachtwoord moet minimaal voldoen aan de onderstaande eisen:
- 8-16 tekens
- Geldende tekens: cijfers,kleine letters,hoofdletters, speciale tekens (! $ % & / ( ) = ? +-)
- 2 verschillende soorten tekens moeten worden gebruikt
De IP-installingen van de camera kutnen met de IP Installer worden gewijzigd.
De knop "Browser" is nicht beschikkaar voor de componenten van het deurintercomsystem, waar dat deze geen eigen webserver hebben.
De componenten können zoveel möglich via de monitor van de deurintercom worden geprogrammeerd. Complexere systemdstructuren要去en darüber via de CMS-software worden geprogrammeerd (integratie van een component zoals een IP-apparaat, openen van het menupunt "Configuratie op afstand").

Ook de activering in het IP-network kan met behulp van de ABUS CMS-software worden uitgevoerd.
De ABUS CMS-software kan ook nodig+zijn voor bepalde verdere instelstappen.
4.2.3 Reset wachtwoord monitor/videodeurmodule
Om het wachtwoord van de monitor of de videodeurmodule te resetten,kest u contact opnemen met onsze technische support.
5. Bediening van de monitor (2-draads en IP)
5.1 Livebeeld
| Knop/weergave Beschrijving | |
| Neemt de oproep aan en opent de video-/spraalverbinding. | |
| Beeindigt een oproep en hangt op. | |
| Slaat een directe snapshot van het huidige videobeeld op | |
| Opent de deur. Als er meerere relaisuitgangen tegelijk worden gebruikt, zich er maximaal 3 sleutelsymbolen. (2x deurrelais in de deurvideomodule, 1x deurrelais in de monitor).Hulp bij het aansluten van een deuropener op het relais of bij het gebruik van de veiligheidsmodule TVHS10040 is te vinden in de sectie Instructies voor installmentie- en ingebruikname in het hoofdstuk"9.8 Elektrische deuropener op videomodule (incl. "tuindeur") aansluten"en"9.1 Veiligheidsmodule gebruiken (TVHS10040/TVHS20340)" |
5.2 Hoofdpagina overzicht

| Knop/weergave Beschrijving | |
| Tijd Weergave vanarend | Door=eén keer op het scherm te tikkenverschijnt de dialoog voor het instellen vandatum enarend. |
| Weekdag/datum Weergave van de huidigeweekdag | Weergave van de datum |
| Apparimentnummer Weergave van het geconfigureerde | apparimentnummer van dit binnenstation.Max. 49 appartemen per system mogelijk. |
| [Oproep] Intercomoproep waar binnenstation | of extrabinnenmonitor opbouwen.Contacten weergeven/beheren |
| Oproeplogboek bekijken (incl. informatie overde belstation, Foto, datum,arend) | |
| [Bericht] Informatie over mededelingen, berichten vanbezoekers en Foto's van aangenomen oproep | |
| [Livebeeld] Livebeeld van aangesloten deurstations engeconfigureerde netwerkcamera's weergeven | |
| [Instellingen / tandwiel] Algemene oproepinstellingen: beltoon, belduur,oproepduur, oproepomleiding,microfoonvolume, belvolume, toetstoon,automatisch aannemen, modus Niet storen | |
| WLAN-installingen voor de monitor (alleen tegebruiken bij de IP-variant!) | |
| Verdere apparaatinstelleningen: configuratie (systeem), relaisgedrag, microSD-kaart,ijd, schermhelderheid | |
| [Slaapstand] Scherm onmiddelijk deactiveren | |
Bellen
Oproepen starten:tussen de apparlementen of extra monitoren. Hier kunnen ook contacten worden aangemaaakt. Een extra binnenmonitor wordt automatisch aangemaaakt.
| < | *Oproepnummer invoeren (0-0 voor binnenstation,0-1 extra binnenstation nr.1) | ||||
| 1 | 2 | 3 | - | ||
| 4 | 5 | 6 | 0 | ||
| 7 | 8 | 9 | |||
Contactenlijst
Hier kurz u aangemaakte contacten bewerken of verwijderen. Om te wissen, drukt u 3 seconden op de contactregel. Het menu voor het verwijderen van contacten verschijnt.
| < Contactenlijst Room 1 | ||
| 8 | ||
Oproeplogboek
Geeft de inkomende oproepen/beloproepen weeR. Bovendien is een snapshot direct toegankelijk.
| < | Oproeplogboek | |||
| Hoofddeurstation | 14-03-2020 11:21:08 | |||
| Hoofddeurstation | 14-03-2020 10:55:37 | |||
| Hoofddeurstation | 14-03-2020 10:55:37 | |||
| Hoofddeurstation | 14-03-2020 10:55:37 | |||
| Hoofddeurstation | 14-03-2020 10:55:37 | |||
| Hoofddeurstation | 14-03-2020 10:55:37 | |||
Aanwijzing
| < | Aanwijizing | 合 | |
| Geen aanwijzing | ... | ||
Bericht van bezoekers (antwoordapparaat)
Hier kurz u de audioberichten van het antwoordapparaat beluisteren, indien beschikbaar en geactiveerd.
| < | Bericht van bezoeker | |
| Nr.1 | 14-03-2020 10:47:35 | |
| Nr.2 | 13-03-2020 14:47:39 | |
| Nr.3 | 13-03-2020 14:26:06 | |
Opnamelogboeken
Hier vindt u een overzicht van de Foto's gesorteerd op dag
| < | Oproepinstallingen | |||||
| Beltoon Beltoon 6 | > | |||||
| Beltoon activeren | ○ | ○ | ||||
| Duur beltoon | ○ | 30 s | ○ | |||
| Duur oproep | ○ | 30 s | ○ | ○ | ||
| Oproepomleiding | ○ | 0 s | ○ | |||
| Microfoonvolume | ○ | 10% | ○ | |||
| Beltoonvolume (monitor) | ○ | 70% | ○ | |||
| Gespreksvolume | ○ | 10% | ○ | |||
| Tiktoon | ○ | |||||
| Automatisch aannemen | ○ | |||||
| Onmiddelijke automatische acceptatie | ○ | |||||
| Modus nicht storen | Binnenstation | > | ||||
| Niet storen | Hele dag | > | ||||
| Knop/weergave Beschrijving | |
| Beltoon (1~6): Maak een keuze tussen de standaardbeltonen. | 6 |
| Beltoon activeren: Hier kurz u de beltoon activeren of dempen. | |
| Duur beltoon (1~60s): Stelt de duur van de beltoon in voor een inkomende oproep. Na de ingesteldeijd worden de beltoon automatisch gedempt. De oproep blijft actief. | |
| Duur oproep (1~60s): Bepaalt de duur van de de oproep. Na de ingesteldeijd worden de inkomende oproep automatisch.beëindigd. | |
| Oproepomleiding (0~20s): De oproepomleiding vertraagt het oproepen van de ABUS Link Station App. Voorbeeld: 10 | |
| seconden. Na een oproep gaat de monitor van het deurstation direct over, maar het ABUS LINK Station worden met een vertraging van 10 seconden opgeroepen. | |
| Microfoonvolume (0~100%): | Stel hier het microfoonvolume van de monitor in. Hoe hoger het percentage, hoe luider (gevoeliger) de microfoon op de monitor is. |
| Beltoonvolume (monitor) (0~100%): Stel hier het beltoonvolume van de monitor in. | |
| Gespreksvolume (10~100%): | Stel hier het gewenste gespreksvolume op de monitor in. |
| Tiktoon: Activeert het toetsgeluid bij het tikken op het touchscreen van de monitor. | |
| Automatisch aannemen: Als de functie is geactiveerd, neemt de deurintercom de oproep met het antwoordapparaat na afloop van de beloproep aan (beltijd). | |
| Onmiddelijkte automatische acceptatie Wanner deze functie worden geactiveerd, neemt de deurintercom onmiddelijk en automatisch de oproep aan met het antwoordapparaat wanner er aan de deur worden gebeld. Als de functie is uitgeschakeld, za het antwoordapparaat de oproep automatisch aannemen na de ingestelde oproepduur. | |
| Modus Niet storen: Binnenstation: | Oproepen van deurstations en extra beeldschermen zichtoegestaan. Oproepen vanuit andere appartementen zichniet toegestaan. Om oproepen vanuit appartementen möglich te make,zet u de functie "Niet storen" op "Gedeactiveerd". Alle: Alle oproepen worden afgewezen. (Oproepen van deurstation,extra monitor of ander appartement) |
| Niet storen: Gedeactiveerd, hele dag,tijdschema (dagelijks van tot eer/minuut). Stelt deperiode in waarin de functie "Niet storen" actief is. | |

Als u een (reeds bestaande) huisbel / deurbel wilt blijven gebruiken, ga dan maar het hoofdstuk "9.5 Bestaande Voordeurbel aansluiten" in de sectie Instructies voor installment- en ingebruikname.
Informatie over het wijzigen van het volume van de videodeurmodule vindt u in het hoofdstuk "9.4 Volume op de deurvideomodule (TVHS20000, TVHS20010) instellen".

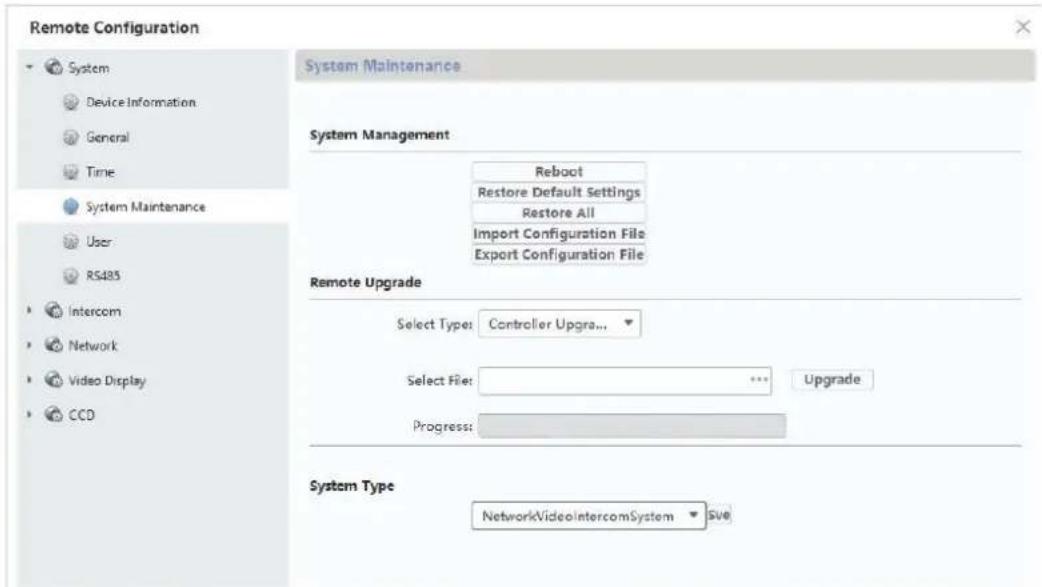

In het hoofdstuk "9.9 Eigen beltonen in de monitor van het deurstation laden" leest u hoe u uw eigen beltonen in de monitoren kut importeren.
5.2.2 WLAN-installlingen
| < | WLAN-installingen | ||
| MAX_VOORBEELDWIFI | |||
| Knop/weergave Beschrijving | |
| Activeren/deactiveren | Activeren/deactiveren van de WLAN-interface van de monitor |
| Lijst met WLAN-netwerken | Hier vindt u de beschikbare WLAN-netwerken in uw omgeving. Bij het selecteren van een item worden u gevraagd om het WLAN-wachtwoord in te voeren. Na een succesvolle verbinding verschijnt er een groen bevestigingsvinkje in de lijst voor het geselecteerde netwerk. |
| WLAN Info-icon | Hier ziet u de WLAN-parameters Zoals de netwerknaam, het signaalniveau en de IP-parameters.Wanneer u op "VERBREKEN" klikt, worden de monitor losgekoppeld van het WLAN-netwerk. |
5.2.3 Etagebeldrukker
| < | Etagebeldrukker | |
| Aan/uit | ○ | |

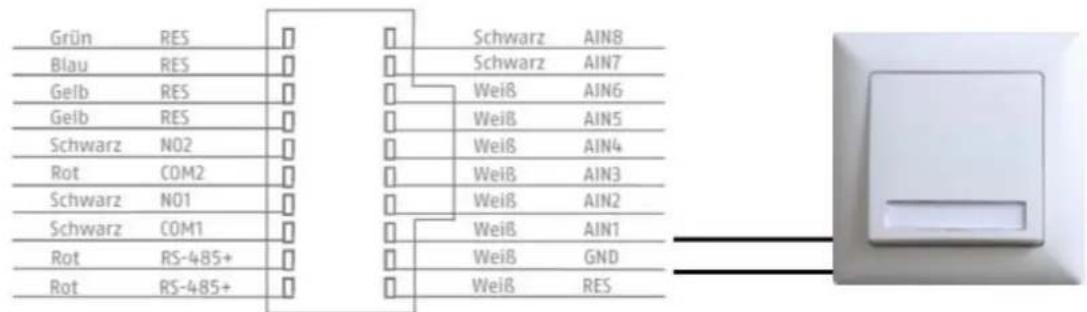

De etagebeldrukker wordtrechtstreeks op de monitor aangesloten via de bedrade ingangen en zorgt voor een directe bel bij de appartementsdeur. Deze functie wordt vooral gebruikt in appartementsgebouwen. Hier is het hoofddeurstation onderin bij de hoofdingang geinstalleerd. Elk appartement heeftECHter een directe beldrukker bij de deur van het appartement. De beltoon van de etagebeldrukker verschilt van de normale beltoon van de videodeurmodule.
| Knop/weergave Beschrijving | |
| Lijn 1 – lijn 8 | Beschrijft welke ingang op de monitor worden gezruikt voor de etagebeldrukker. Meestal worden ingang 1 (lijn 1) gezruikt. |
| NO / NC | Normally Open / Normally Closed. Hier(Intkunt u bepalen of de beldrukker van de appartementsdeur een verbreek- of een maakcontact is. Meestal is het een "NO"-contactschakelaar. |
Meer informatie vindt u in de sectie Instructies voor installmentie- en ingebruikname in hoofdstuk "9.7 Etagebeldrukker op de hoofdmonitor aansluten".
5.2.4.1 Configuratie - Lokale informatatie
| < | Lokale informatie | 1 | |||
| Apparmentnr. | 1 | ||||
| Duur livebeeld | Ø | 30 s | Ø | Ø | |
| Instellingen ABUS Link Station-service | > | ||||
| Tijd synchroniseren | > | ||||
| Zomertijd | > | ||||
| Wizard | > | ||||
Dit gedeelte is beveiligd met een wachtwoord. Voer het wachtwoord van de eerste installmentie in.
Aanwijzing: Bij het installmentietype "extra binnenmonitor" zijn de volgende menupunten nicht beschikbaar op de monitor. Deze können alleen op de hoofdmonitor van het system worden ingesteld/opgeroepen:
"Automatisch aannemen" van het antwoordapparaat in-/uitschakelen.
- Berichten op antwoordapparaat beluisteren
- ABUS LINK station app - menu
- Netwerkcamera's toevoegen
- Configuratie netwerkadres en reset fabrieksinstellungen op de randapparaten
Installatietype: Keuzemogelijkheden: Binnenstation, extra binnenmonitor
Binnenstation: Hoofdmonitor van de deurintercom in een woning/apartment
Extra binnenmonitor: max. 5 extra monitoren können worden aangesloten binnen een woning/appartement

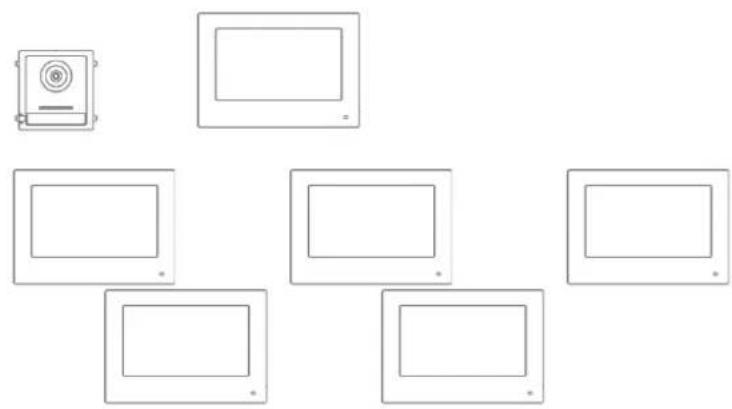

Voorbeeld: Videomodule + binnenstation + 5 extra binnenmonitoren

Apparmentnr.: Dit is het maximale aantal extra binnenstation-monitoren dat via een deurvideomodule met 8 extra beldrukkers kan worden aangesloten. Dit maximum aantal is 49 binnenstation-monitoren of 49 woningen/apparmenten.

Alleen bij instelling "Extra binnenmonitor":
Nr. (1~5): Nummerconfiguratie van de extra binnenmonitor. Er zijn maximaal 5 extra monitoren möglichk.
Ruimtenaam: Naam van de ruimte waar de extra monitor zich bevindt.
Duur livebeeld (10~60s): Afspeelduur van het handmatig opgevraagde livebeeld van een deurvideomodule of een aangesloten IP-camera. (toegankelijk via hoofdpagina / livebeeld)
Informatie over het installereren van meer beldrukkers in een moersgezinswoning vindt u in de sectie Instructies voor installmentie- en ingebruikname in hoofdstuk "9.3 Extra beldrukkers (TVHS20020) voor een meergezinswoning instellen".
Installingen ABUS Link Station-service:
De ABUS Link-Station-functie worden gebrukt om eenvoudig een smartphone-app in te stellen en aan te sluiten op het deurintercomsystem. Hiervoor zijn slechts enkele stappen nodig. Hiervoor要去 het deurstation een actieve internetverbinding hebben.
Dit menu is alleen beschikbaar op een monitor met de instelling "Binnenstation" (hoofdmonitor).
Activeer deze functie als u wilt dat u via de app toegang krijgt tot de deurintercom.
Werkwijze:
-
Installeer de ABUS Link Station APP (lite/pro) (Android/iOS)
-
Tik in de app op "Apparaat toevoegen" of "QR-code scanner".
3 Scan de QR-code die worden weergegeven op de instelpagina van ABUS Link Station. Elke binnenstation-monitor heeft zich eigén QR-code. - Tijdens het installmentieproces moet de verificatiecode worden ingevoerd. Ook deze worden getoond op de instelpagina en kan�n wens worden gewijzigd.
Een QR-code kan alleen worden toegevoegd aan een ABUS Link Station-account. Extra
accounts+kennen door middel van een vrijgave toegang krijgen tot het deurintercomsystem.
| < | Installingen ABUS Link Station-service | |
| ABUS Link Station-service activeren | ○ | |
| Verificatiecode | xxxxx | |
| ABUS Link Station-serverstatus | Verbonden | |
Tijd synchroniseren: Tijdinstelling via het NTP-protocol activeren.
Het interval bepaalt de updatefrequentie in Minutes.
In het veld IP-adres(Int) een NTP-serveradres of IP-adres invoeren.
Het poortnummer liegt vast op 123 (standaardpoort voor het NTP-protocol.
Selecteer de tijdzone waarin de deurintercom zich bevindt (meestal GMT+01:00)
| < | Tijd synchroniseren | ① | ||
| NTP activeren | ||||
| Interval synchroniseren | 60 | ⑥ | ||
| IP-adres | ntp.org | |||
| Poortnr. | 123 | ⑧ | ||
| Tijdzone | (GMT+1:00 Amsterdam, Berlijn, Rome, Parijs | > | ||
| ⑨ | ||||

Bij gelebruik van de ABUS Link Station-service in combinatie met de push-functie voor een beloproep,要去 de NTP-functie geactiveerd en correct geconfigureerd zich.
Zorg ervoor dat u het juiste NTP-serveradres "0.pool.ntp.org" geleukt.
Zomertijd: Invoeren van de details voor de datum waaropCUSen zomer-en aan wintertijd worden gewisseld.
| < | Zomertijd | ① | ||
| Zomertijd activeren | ○ | |||
| Starttijd | Zondag letzte week van maart 2:00 | > | ○ | |
| Eindtijd | Zondag letzte week van oktober 3:00 | > | ||
| Verschuiving | 60min | > | ○ | |
Wizard: Installatiewizard opniew starten. De volgende stappen worden
uitgevoerd binnen de wizard:
a) Taalinstelling
b) Netwerkinstelling (draadgebonden interface)
c) Installatietype of werkwijze van de monitor (binnenstation of extra binnenmonitor) en appartementnummer
d) Aansluiting van het apparaat op de monitor.
Indien binnenstation-> toewijzing van een deurvideomodule
Indien extra monitor -> toewijzing van de hoofdmonitor (binnenstation)
5.2.4.2 Configuratie - Netwerkinstellingen
Dit menu betreft de instellenen voor de draadgebonden
| < | Netwerkinstallingen | 1 | |
| DHCP | ○ | ||
| Lokale IP | 192.168.0.11 | ○ | |
| Subnetmasker | 255.255.255.0 | ||
| Gateway | 192.168.0.1 | ○ | |
| DNS-adres | 192.168.0.1 | ||
| DNS-adres 2 | 194.25.2.129 | ○ | |
| Knop/weergave Beschrijving | |
| DHCP DHCP in-/uitschakelen. Het worden sterk aanbevolen om alle componenten van de deurintercom op een vaste IP in te stellen. | |
| Lokale IP Stel hier de lokale IP van het apparaat in | |
| Subnetmasker Stel hier het subnetmasker van het apparaat in | |
| Gateway Stel hier de gateway van het apparaat in. Meestal worden hier de IP van de router gezruikt. | |
| DNS-adres Stel hier het DNS-adres van het apparaat in. Meestal worden hier de IP van de router gezruikt. | |
| DNS-adres 2 | Stel hier het alternatieve DNS-adres voor het apparaat in. Meestal worden hier de IP van de router gezruikt. |
5.2.4.3 Configuratie - Apparaatbeheer
| < | Apparaatbeeer | + | ① | |
| Hoofddeurstation | 192.168.0.26 | |||
De functie van dit menu verschift wezenlijkCUSSEN binnenstation en extra binnenmonitor. Hier kunt u de toewijzingen van de apparaten aan elkaar aanpassen.
Let op:
De hoofdmonitor van een systeme moet algid gekoppeld zijn aan de hoofdvideomodule. Een extra monitor van een systeem moet algid worden gekoppeld aan de hoofdmonitor van het systeem.
Binnenstation: - Toewijzing aan het hoofddeurstation - Meer IP-netwerkcamera's toevoegen voor een liveweergave. Klik hiervoor op het "+" symbolrechtsboven en selecteer "Private Protocol" voor een ABUS-netwerkcamera.
Extra binnenmonitor: - Toewijzing van het binnenstation (hoofdmonitor)
In dit menu können de volgende extra interacties worden uitgevoerd:
- Instellen van de netwerkparameters (DHCP, IP-adres etc.) van de deurstations
- De deurstations resetten maar de fabrieksinstellungen
| Deurstation instellingen | |
| 192.168.0.26 | |
| 255.255.255.0 | |
| 192.168.0.1 | |
| DHCP | |
| Microfoonvolume | 70% |
| Beltoonvolume | 70% |
| Belvolume | 70% |
| Afbreken | OK |
Regels 1-3: IP-adres, gateway en subnetmasker
DHCP: wanner de knop worden ingedrukt, worden het verzoek om de IP-
adresgegevens van de DHCP-server gestart. De schakelaar gaat dan terug maar links. De ontvangen IP-adresgegevens worden dan als vaste gegevens ingesteld. Er is geen verdere automatische opvraging van de gegevens.
Microfoonvolume:
Beltoonvolume:
de gevoeligheid van de microloon in de videodeurmodule instellen
Instelling van het volume van de beltoon na het indrukken van de belknop op de videodeurmodule
Oproepvolume:
Instelling van het volumeijdens een oproep op de videodeurmodule
Een reset uitvoeren maar de fabrieksinstellungen van de videodeurmodule
Alle instellingen van de videodeurmodule konnen hier via de hoofdmonitor worden geseset.
| Alle standardparameters herstellen? | |
| Afbreken | OK |
Om een ABUS-networkkamera aan het systeme toe te voegen, klicht u op het "+"-symbool in de rechterbovenhoek onder "Apparaat toevoegen". Selecteer "Private Protocol" voor ABUS-camera's en wijs een willekeurige apparaatnaam toe. Daarnaast is het IP-adres van de camera in het network en de RTSP-poort (standaard 554) nodig voor de integratie. Tot slot moet u de gebruikersnaam en het wachtwoord van uw netwerkcamera invoeren.
De lijst van compatibile ABUS-networkkcamera's vindt u op www.abus.com.
5.2.4.4 Configuratie - Standaardinstellungen
Standaardinstellungen: Reset de monitoraar de fabrieksinstellenen. De activering / het wachtwoord blijft behouden.
Fabrieksinstellungen:
Reset de monitor incl. wachtwoord maar de fabrieksinstellungen. Daarna staat de monitor in de "inactieve" toestand.
5.2.4 Relaisconfiguratie
| < | Relaisconfigatie | |||
| Relais 1 | ○ | |||
| Duur | ○ | 3s | ⊕ | |
| Interval | ○ | 5s | ⊕ | |
| Relais 2 | ○ | |||
Onder "Relaisconfiguration" worden de twee relais van de monitor zich geconfigureerd. De configuration in dit menu heeft geen invloed op de relais van de videodeurmodule.
De relaisuitgangen bevinden zich aan dechterzijde van de monitor en+kennen worden aangesloten met de bijgeleverde kabelaansluiting. De toewijzing is afgedrukt op de achterkant van de monitor.
Het relais 1 worden geschakeld:tussen COM1 en NO1, het relais 2 wordt verbonden met COM2 en NO2.
| Knop/weergave Beschrijving | |
| Relais 1 Activeert / deactiveert de functie van | een extra (of een reeds bestaande) huisbel. Relais 1 op de monitor worden parallel aan een oproep getriggerd. |
| Duur Bepaalt hoe lang het relais voor de | extra deurbel worden geactiveerd als er worden gebeld. |
| Interval Definiert het interval waarmee het | relais de extra deurbel activeert voor de ingestelde "duur" wannesen een deurbel worden ontvangen. |
| Relais 2 Activeert / deactiveert de extra schakeluitgang | |
| op de monitor (bijv. voor een deuropener op de woningdeur op de betreffende verdieping). Wanner de functie is geactiveerd, verschijnt er een ander "sleutelsymbol" met de aanduiding "3" op de lokale monitor. | |
Voor meer informatie leest u het hoofdstuk "9.6 Bestaande deuropeners op de monitor van deurstation aansluten" en "9.5 Bestaande Voordeurbel aansluten" in de sectie Instructies voor installment- en ingebruikname.
U vindt hier ook informatatie over het volgende onderwerp: "9.8 Elektrische deuropener op videomodule (incl. "tuindeur") aansluten"
5.2.5 microSD-kaart
| Knop/weergave Beschrijving | |
| Formatteren | Let op! De—hele microSD-kaart worden geformatteerd en alle gegevens op de kaart worden gewist. |
| De-installeren | Deactiveert de microSD-kaart, er worden nicht meer opgenomen. U=kunt de microSD-kaart gemakkelijk verwijderen. |
5.2.6 Scherm vergrendelen
Vergrendelt het scherm gedurende 30 seconden. Gedurende dezeijd is het touchpaneel gedexeerd en kan het bijvoorbeeld worden gereinigd.
Hier vindt u de firmwareversie van de monitor en het model- en seriENUMmer van uw apparaat. Voor de update-instructies verwijzen wij u maar het hoofdstuk "ABUS CMS-software": firmware-update" in de sectie Instructies voor installment- en ingebruikname.
5.2.8 Tijd instellen
Hier kurz u handmatig de tijd/datum van de monitor instellen. Als alternatif kurz u ook direct op de tijd in het hoofdschem klikken.
5.2.9 Apparaat opniew opstarten
Pincode-toewijzing voor toetsenbord TVHS20030
| < | Wachtwoordinstellenungen |
| Pincode | |
Aanwijzing: Hiervoor heeft u het toetsenbord voor het invoeren van de pincode in de TVHS20030 nodig.
Hier kurz u een 6-cijferige code instellen, die verwolgens geldig is voor het openen van de deur via het toetsenbord. De pincode bestaat alkijduit 6 cijfers.
Om de pincode op het toetsenbord in te voeren, drukt u op de volgende combinatie:
"#" 6-cijferige pincode "#". Voorbeeld: # 123456 #
Vanaf firmware V2.2.3 / V2.1.2 build 201029:
"#" 6-cijferige pincode van appartement "#". Voorbeeld: # 1123456 #
□ d.w.z. vanaf deze firmware kan de pincode voor elk appartement afzonderlijk worden ingesteld.
Het is nu möglichk om apparmentafhankelijke pincodes te wijzigen en te wissen
Een pincode kan lokaal op de monitor worden toegewezen. Via de remote-configuratie van de ABUS CMS-software{kunnen drie extra codes worden ingevoerd. In totaal zich er 4 verschillende pincodes beschikbaar. Om een code toe te voegen via ABUS CMS-software, opent u de externe configuratie van de deurvideomodule en selecteert u het menupunt "Intercom" en "Permission password". De pincodes worden over het algemeen opgeslagen in de videomodule en Niet in het toetsenbord.
Selecteer de gewenste taal.
5.2.12 Helderheidsinstelling
Hier kurz u de helderheid van de monitor in het bereik van 0 - 100 % instellen.
5.2.13 Etageboldrukker
Activeert / deactiveert de functie van de etagebeldrukker. Wanner de functie is geactiveerd, verschijnt aan de rechterkant onder het "WLAN"-symbool een ander menupunt. De etagebeldrukker-functie is nu beschikbaar en kan worden gebruikt via de bedrade ingangen van de monitor. Meer uitleg vindt u onder "9.7 Etagebeldrukker op de hoofdmonitor aansluten" in de sectie Instructies voor installmentie- en ingebruikname
5.2.14 Open Source licentie-informatie
Lees de informatatie over de open source-licentie aan het einde van dit document.
6. Onderhoud en reiniging
6.1 Functietest
Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing.
Als aangenomen moet worden dat een veilig gebruik Niet meer möglichk is, moet het product buiten werking gesteld worden en beveiligd worden gegen onbedoeld gebruik.
Er moet worden aangenomen dat een veilig gebruik Niet meer möglichk is, als
- het apparaat zichtbare beschadigingen heeft
- het apparaat Niet meer functioneert
- na opslag onder ontunjstige omstandigheden
- het apparaatijdens transport onderhevig was aan belastingen

Neem het volgende in alot:
Het product is voor u onderhoudsvrij. In het product bevinden zich geen onderdelen die gecontroleerd of onderhonden要去en worden – open het dus nooit.
6.2 Reiniging
Reinig het product met een schone, droge doek. Bij sterkere verruiling kan de doek met een beetje lauw water bevochtigd worden.

Zorg ervoor dat er geen vloeistoffen in het apparaat binnendringen,,ondat het apparaat hierdoor vernield worden. Gebruik geen chemische reinigingsmiddelen,omdat dit het oppervlak van de behuizing kan beschadigen.
7. Afdanken

Apparaten die zo gemarkeerd worden,ogensnet met het gewone huisvuil meegegeven worden.Voer het product aan het einde van de levensduur af volgens de geldende wettelijk bepalingen.
Neem contact op met uw distributeur of breng de productenaar het gemeentelijk verzamelpunt voor elektrisch afval.
8. Open Source licentie-informatie
Het product bevat softwarecomponenten die door de rechtebbenden in licentie zich gegeven als gratis software of open source software (hierna "OSS" genoemd). De bijbehorende licenties zich in gedrukte vorm bij het product gevoegt en / of zich toegankelijk via een grafische
gebruikersinterface. U(Int) kunt gebruiksrechten, voor zoveraar geregeld,rechtstreeks van de rechthebbenden verwerven. De open source-licenties hebben voorrang op alle andere licentievoorwaarden en contractuele overeenkomsten met ABUS met betrekking tot de overeenkomstige OSS-softwarecomponenten in het product.
Licentie-informatie over ABUS-producten vindt u in het algemeen op www.abus.com in het downloadgedeelte van de productbeschrijving.
9. Instructies voor installment- en ingebruikname
9.1 Veiligheidsmodule gebruiken (TVHS10040/TVHS20340)
De veiligheidsmodule TVHS10040 (of十几年 artikelnummer TVHS20340) wird gebruikt om het deuropenercontact te verplaatsen maar de beveiligde binnenruimte en zo te beschemmen gegen sabotage. De veiligheidsmodule worden met 12V spanning geleverd en via RS485-BUS met de deurvideomodule verbonden.
Gebruik de bij de deurvideomodule meegeleverde 4-pins kabel. Deze kabel moet aan een kant van de connector worden losgekoppeld en de kabels要去en worden aangesloten op de veiligheidsmodule. De ID DIP-schakelaars op de veiligheidsmodule zich hier Niet nodig en blijven op hun standardwaarden ingesteld. (DIP-schakelaar 1 aan, DIP-schakelaar 2/3/4 ut)
De veiligheidsmodule TVHS10040要去 nog worden geconfigureerd als een nieuw deurrelais. Open hiervoar de remote configuratie van de deurvideomodule met de ABUS CMS software en ga hier het menu "Intercom"/"IO In Out"en zet "IO Out"voor "DOOR 1" op "securityModule"


- Knip de vieraderige kabel van de videodecurmodule af (leveringsomvang)
- Sluit de 4 draden met de volgende kleur aan op de veiligheidsmodule.


De beveiligingsmodule要去 nog geconfigureerd worden als neuen deurrelais. Open hiervoed configuratie op afstand van de deurvideomodule met de ABUS CMS-software en ga hier het menu "Intercom" / "IO In Out" en stel "IO Out" voor "DOOR 1" in op "securityModule"
Vanaf firmware V2.2.3 / V2.1.2 build 201029:
Na het aansluiten van de veiligheidsmodule worden deze automatisch herkend.
Nu wordenijdens het openen van de deur Niet更是 het interne relais van de deurvideointercomodule aangestuurd, maar het relais van de veiligheidsmodule. Terwijl het relais actief is, brandt de groene LED "Relay" op de TVHS10040.
Let op: Per videodeurmodule kan slechts een TVHS10040-veiligheidsmodule worden gebruikt!
Aanwijzng: De veiligheidsmodule wordt alkijd als laatste module aangesloten. Het maakt Niet uit of er slechts een videodeurmodule of uittbreidingsmodules zijn aangesloten.
Belasthaarheid van het relais: max. 2A 30VDC / 0.5A 125AC

9.2 Neveningangen installeren
Als u een extra deurvideomodule (maximaal 16) in het system wilt integreren om een neveningang te realizieren (bijv: goederenontvangst, kelderdeur etc) neemt u de volgende stappen:
1) Sluit de deurvideomodule van de neveningang aan op het netwerk van de hoofddeurintercom. Alle apparaten van het deurintercomstation要去en zich in het fysiieke LAN bevinden.
2) Open de ABUS CMS-software en activeer de deurmodule van de neveningang.
3) Voeg de deurintercommodule van de neveningang toe aan de ABUS CMS-software en open de configuratie op afstand.

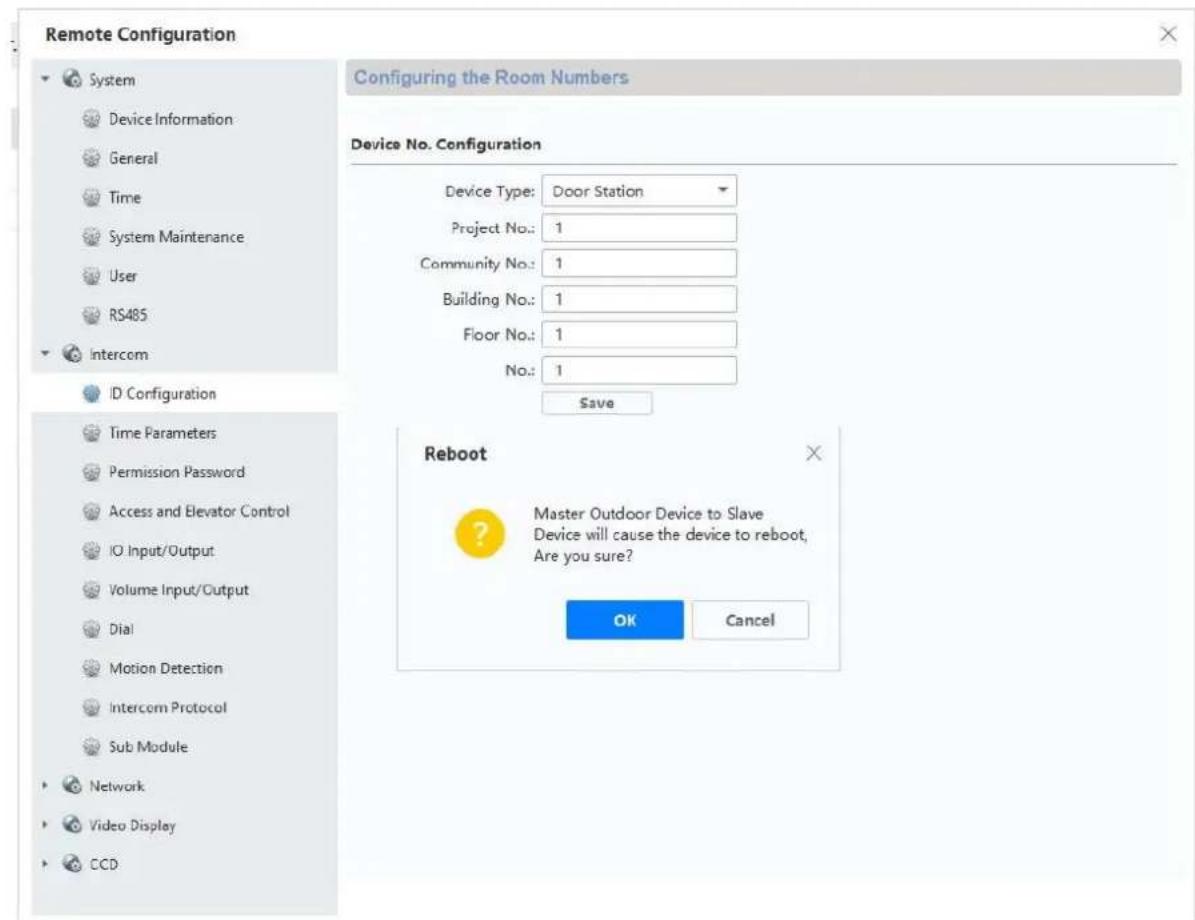

4) Onder "Intercom" verandert u nu in het "Room Number". Onder "No.:" worden het nummer van de neveningang ingevoerd. De hoofddeur-videomodule要去 het nummer "0" hebben. De extra neveningangen zijn genummerd van 1 tot 9. Verander de nummers van "Period/Building/Unit of Floor" Niet.
Na het opslaan wordt het systeme opnieuw opgestart. Bevestig dit met "OK".

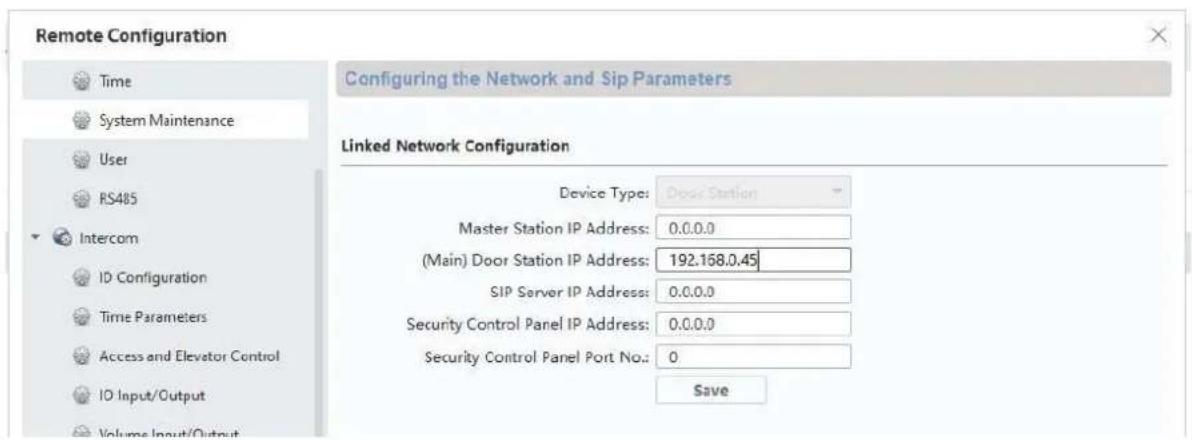

5) Na een successvolle herstart要去 de hoofddeur aan de nevengang toewijzen. Hiervoor onder "Network" / "NetConfig SIP"onder "(Main)Outdoor IP Address"het IP-adres van het hoofddeurstation invullen en opslaan.
Let op: Het menu "(Main) Outdoor IP Adress"verschijnt alleen als u stap 4) correct heeft uitgevoerd.

6) De installmentie van een neveningang is nu voltooid. Als er nu worden gebeld bij de neveningang, LAST de monitor ook zien dat de oproep is gestart vanaf een neveningang. Onder "LIVEBEELD" op de monitor is nu het videobeeld van de neveningang direct toegankelijk en kan de deur worden geopend.
9.3 Extra beldrukkers (TVHS20020) voor een meergezinswoning instellen
Tot 49 beldrukkers voor meergezinswoningen+kunnen via de extra optionele modules (TVHS20020) worden gerealiseerd. De uitbreidingsmodule worden een verbindingskabel met de hoofdvideomodule verbonden.
Als er slechts een extra beldrukkermodule worden gebrukt, kan de installmentie worden uitgevoerd zonder de ABUS CMS-software.
De hoofddeurmodule is de bel met het "apparmentnummer 1". De uitbreidingsmodule TVHS20020 worden automatisch ingesteld op apparmentnummer 2-7. Het "apparment" kommt hier overeen met een afzonderlijk apparvement.
Als u de beldrukker van de hoofdvideomodule Niet gebruikt en deze afsluit met de afdekplaat, moet u de uitbreidingsmodule TVHS20020 configureren via de ABUS CMS-software. Onder "Intercom" / "Submodule" vindt u alle uitbreidingsmodules die op de RS-485 BUS zich aangesloten. (Uitzondering: De veiligheidsmodule TVHS10040 verschijnt hier nicht)
Klik in het menu "Submode" op het "Settings"-symbool om de appartemnummers toe te wijzen.
De submodule-ID is afhankelijk van de ID die via DIP-schakelaars aan dechterzijde van de uitbreidingsmodules is ingesteld. Dit maakt het eenvoudig om de juiste toe te wijzen voor een structuur met meerere uitbreidingsmodules.
Let op: Na het wijzigen van de ID via de DIP-schakelaar moet de betreffendeuitbreidingsmodule kortstondig van de kabel worden losgekoppeld en opnieuw worden opgestart.

Configuratie van het appartementnummer/woningnummer op de monitor:
Om de beldrukkers van de appartementen aan de juiste monitoren toe te wijzen,要去en de appartementnummer van de monitoren overeenkomen met de nummers van de beldrukkers.
Het appartemnummer van de betreffende monitor worden weergegeven in het hoofdoverzicht van de monitor.
U kunt het nummer direct in de configuratie op de monitor wijzigen (Configuratie/ Apparmentnr.). of toegang verkrijgen tot de betreffende monitor met behulp van ABUS CMS- software en het appartement/woningnummer onder "room.No.:in het menu "Intercom"/Room Number" wijzigen.
Voorbeeld voor de afdekking van de belknop op de videodeurmodule

9.4 Volume op de deurvideomodule (TVHS20000, TVHS20010) instellen
De ABUS CMS-software kan worden gebrukt om de microfoongevoeligheid en het gespreksvolum op de deurvideomodule in te stellen. U kunt ook de bevestigingstonen / oproepkiestonen / bezettoonvolume instellen of alles deactiveren.
| Knop/weergave Beschrijving | |
| Volume In Regelt de microfoongevoeligheid | van de deurvideomodule. Hoe hoger de waarde, des te luider worden de spreak� de monitor gestuurd. |
| Volume Out Regelt de automatische spreakuiitvoer (bijv:Laat een bericht darüber, gesprek mistrukt, enz.Met deze schuifregelaar kan ook het volume van de bevestigingstonen / oproep kiestonen en bezettoon worden ingesteld. (Bij 0 is het volledig stil) | |
| Talk Volume Hier worden het spreakvolume ingesteld. Hoe hoger de waarde, des te luider worden de spreakvan de monitor� het deurstation gestuurd. | |
9.5 Bestande Voordeurbel aansluten
Als u al een bestaande Voordeurbel heegt, kan deze worden aangesloten op relaisuitgang 1 (COM / NO I) van de monitor. Het relais mag worden belast met max. 2A @ 30VDC of 0,5A @ 125AC.
In het geval van een belsignaal worden het relais dan op het gewenste interval en de gewenste duur geschakeld. De configuratie van "Relais 1" vindt u in het menu van de monitor onder "Relais configuratie".
Het relais en de lokale beltoon op de monitor worden geactiveerd zolang de "Beltoonduur" in het menu "Oproepinstelleningen" is ingesteld.
Als u alleen het belsignaal van uw externe huisgong wilt horen,kest u de beltoon op de monitor eenvoudig activeren of deactivering in het menu "Oproepinstelleningen" in het menu "Beltoon activeren".

9.6 Bestaande deuropeners op de monitor van deurstation aansluten
Om een apparementsdeur afzonderlijk van een hoofdingang te openen, biedt de monitor de mogelijkheid om een andere deur via een relaisuitgang (relais 2) aan te sturen. Het relais mag max. 2A 30VDC / 0,5A 125AC worden belast.
Om het relais op de monitor te gebruiken,要去 u eerst "relais 2" in het menu van de monitor onder "Relaisconfiguratie" activeren. De monitor geeft nu een ander "sleutel"-symbool waar met een "3" als identificatie. De identificatienummers "1" en "2" zijn gereserveerd voor de relais van de deurvideomodule.
Het relais "3" op de monitor kan alleen rechtstreeks via de monitor worden geschakeld, nicht via de ABUS LINK STATION App.

9.7 Etagebeldrukker op de hoofdmonitor aansluten
De etagebeldrukker (beldrukker direct bij de appartementsdeur in een meergezinswoning) kan direct op de monitor worden aangesloten. Direct verbonden met de alarminggang 1 kan de monitor een belsignaal afgeven en de klant aangeven dat er bij de bovendeur van het appartement is gebeld.
Aanwijzing: De beltoon van de etagebeldrukker kan Niet worden gewijzigd. Deze verschilt van een beltoon van de deurvideomodule, zodat duidelijk is waar de deuroproep ward gestart. De etagebeldrukker leidt Niet tot enige interactie op de monitor. Er klinkt alleen een korte beltoon.

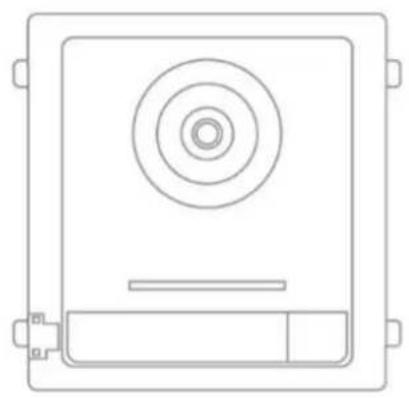

9.8 Elektrische deuropener op videomodule (incl. "tuindeur") aansluten
2 onafhankelijke relais+kunnen op de deurvideomodule worden geschakeld zodat bijvoorbeeld de deuren kunnen worden geopend. Om de relais te configureren, opent u de externe configuratie van de deurvideomodule in de ABUS CMS-software en schakelt u overaar het menu "Intercom" / "IO in out".
Onder "IO out" können de respectievelijke relais voor DOOR 1 en DOOR 2 worden geconfigureerd, indien nodig ook gedeactiveerd. Als het relais is gedeactiveerd, verschijnt het "sleutel"-symbool voor het openen van de deur Niet in de ABUS Link Station App of direct op de monitor.
Aanwijzing: Slechts een van de twee relatis mag op "securityModule" (veiligheidsmodule TVHS10040) worden ingesteld.
| Knop/weergave Beschrijving | |
| Disable Het relais worden nicht gebrukt en is verborgen | |
| electricLock Het interne relais van de deurvideomodule | wordt gezruikt |
| securityModule De externe veiligheidsmodule | TVHS10040 wordt gezruikt. (Zie menupunt "Veiligheidsmodule") |




Max. 0,5 A @ 125 VA
Max. 2,0 A @ 30 VDC

9.9 Eigen beltonen in de monitor van het deurstation laden
Via de ABUS CMS-software=kunt u uw eigen beltonen in *wav-formaat afspelen op uw monitor. Hiervoor opent u de remote-configuratie van de betreffende monitor en schakelt u overaar het menu "Ring import" onder "Intercom". Selecteer hier een vrij slot en upload het *WAV-audiobestand. Na een succesvolle upload is het bestand direct beschikbaar op de monitor onder "Beltonen".
Let op: Een beltoon die in de monitor is geseleerd, kan nicht via ABUS CMS worden verwijderd. Selecteer eerst een andere beltoon op de monitor en probeer dan opnieuw de beltoon in het CMS te verwijderen.
Houd rekening met de volgende parameters van het WAV-bestand:
Formula: way;
Maximale grotte: ≥ 300Kb
Bitrate: 8KHz;
Kanaal: Mono
Bitrate: 128Kbps
Let op: Koppel nooit de stroomtoevoer of de netwerkkabel losijdens een upgrade
Let op: Voer de update alleen UIT in een stabiele netwerkomgeving (LAN).
Aanbevolen wordt om elk apparaat na een firmware-update op de fabrieksinstellenen te resetten.
Om een firmware-update te installeren op een monitor of de videodeurmodule is de ABUS CMS- software nodig. Verbind de apparaten met het network en open de remote-configuratie van de betreffende apparaten.
Ga waar"Maintenance"/"System Maintenance" en selecteer het juiste bestand voor het apparatus.

Bij het updaten van een deurvideomodule (TVHS20000, TVHS20010)要去 "Controller-Upgrade" worden geselecteerd.
De actuèle firmwareversie kan worden bepaald met behulp van ABUS IP Installer of in de CMS-software in de betreffende apparaatconfiguratie onder "Device Information".

9.11 ABUS CMS: geavanceerde instelmogelijkheden
Hieronder volgt een kort overzicht van de instelmogelijkheden via de remote-configatie met de ABUS CMS-software.
Elke monitor en deurvideomodule verschijnt als een onafhankelijk netwerkapparaat in het network. Het maakt Niet uit of het apparaat via 2-draads of PoE is aangesloten.
Remote-installingen van TVHS20000, TVHS20010, videodeurmodule:
| Sectie "Systeem" | |
| Device Information | Algemene informatie over firmware, serienummer |
| General Apparaatnaam en apparaat-ID (niet relevant voor deurintercomsysteme) | |
| Time Instellingen voor datum/tijd, zomertijd en NTP-server | |
| Maintenance Onderhoudsmenu voor het updaten van de firmware, het instellen van de fabrieksinstillingen en het herstarten van het apparaat | |
| User Menu worden Niet gebruikt | |
| Sectie "Intercom" | |
| ID Configuration | "Device-Typ"要去altijd op "Outdoor unit" staan. Verander a.u.b. geen numerieke waarden van de eenheden"Period, Building, Unit, Floor", waarden deze waarden hier Niet nodig+zijn. Onder"No.: "worden neveingangen ingesteld. 0 = hoofddeur, "1" - "9" = neveningangen. Zie het hoofdstuk "Neveningangen installeren". (Zie Instructies voor installment- en ingebruikname) |
| Time Parameters | Max talk time: Maximale gespreksduur van een aangenomen oproep. (90-120s) MaxMsg time: Opnameduur van antwoordapparaat (30-60s) |
| Permission password | Hier kuren 3 extra pincodes (6 cijfers) worden ingesteld voor gebruik in combinatie met TVHS20030. |
| Access and elevator control | Door. No.: Keuzeussen relaisuitgang 1 of 2. Open door time: Bepaalt deijd waarvoord het relais de deuropener要去 bedieren. (1-255s) "Door name" en "Card encrypt" worden Niet gebruikt. |
| IO Input/Output | Instellingen van de digitale ingangen (voor nooddeuropener) en de relais voor |
| deuropener. | |
| Volume Input Output | Instellingen van de audioparameters van de videodeurmodule. (Zie Instructies voor installment- en ingebruikname) |
| Dial Stelt de appartementstoewijzing voor de beldrukker op de deurvideomodule zich in. De fabrieksinstalling voor "room No," is een "1". Zo worden de monitor met het appartemnummer 1 opgeroepen. | |
| Motion Instelling | van de bewegingsdetectie in verband met ABUS NVR. (De bewegingsdetectie worden alleen via de ABUS NVR direct ingesteld en geconfigureerd) |
| Intercom Protocol | Wordt Niet gezuikt |
| Sub Module Overzicht van aangesloten uitbreidingsmodules zoals: TVHS20020, TVHS20030, TVHS20040 | |
| Sectie "Network" | |
| Local NetCfg IP | adres van videodeurmodule. (IP-adres, subnetmasker, standaardgateway) |
| Poort: 8000 is nodig voor integratie in een ABUS NVR | |
| http Port is Niet nodig omdat er geen webinterface is | |
| Linked network configuration | Menupunt worden Niet gezuikt met een hoofdvideodeurmodule. |
| Main Outdoor IP Adress: Wordt gezuikt bij het toewijzen van het hoofddeurstation aan een neveningang. (Zie Instructies voor installment- en ingebruikname) | |
| FTP Configuration | Wordt Niet gezuikt |
| Advanced Configuratie van het DNS-serveradres van de deurvideomodule | |
| Sectie "Display" | |
| Video Parameters | Instellingen van de beeldparameters (helderheid, contrast, verzadiging) |
| Video Display | Instellingen OSS-weergave (cameranaam, datum,ijd, tekstpositie) |
| Video&Audio | Instelling van de streamparameters van de camera van de videodeurmodule. Let op: Het worden Niet aanbevolen om de instillingen te wijzigien. |
| Back Light compensation | Instelmogelijkheden van de BLC-functie ter compensatie van dechtergrundverlichting. |
| Device Information | Informatie zoals "Firmware", "Serienummer" enz. |
| General Apparaat | atnaam en apparaat-ID (niet relevant voor deurintercomsysteme) |
| Time Instellingen | voor datum/tijd, zomertijd en NTP-server |
| Maintenance Onderhoudsmenu voor het updaten van de firmware, het instellen van de fabrieksinstillingen en het herstarten van het apparaat | |
| User Wordt Niet | gebruikt |
| RS485 Wordt Niet | gebruikt |
| Sectie "Intercom" | |
| ID Configuration | Selectie van het apparementnummer (woningnummer) in de bedrijfsmodus "Indoor Station" (hoofdmonitor) In de modus "Station Extension" (extra monitor) worden het nummer van de extra monitor geconfigureerd.Aanwijzing: De keuze van de bedrijfsmodus "hoofdmonitor" of "extra monitor" en de toewijzing van de nummers geleurt meestal via het menu van de betreffende monitoren zich. (bijvoorbeeld: tijdens het installmentieproces via de installmentiewizard) |
| Time Parameters | Instellingen van de oproepduur, duur van de weergave van het livebeeld, vertraging van de oproepdoorschakeling, duur van het belsignaal.Aanwijzing: Deze instelleningen+kunnen ook direct in het menu van de monitor worden gewijzigid. |
| Permission Password | Wordt Niet gezruikt in de remote-configatie van de monitor. |
| Zone Alarm Wordt Niet gezruikt | |
| IP camera information | Toevoegen van ABUS-netwerkcamera's. (Zie compatibiliteitisliest) Er kuren maximaal 16 ABUS-netwerkcamera's worden toegevoegt en live worden bekeken. (Geen weergave of configuratie van de camera via het deurstation direct可想而知) |
| Volume Input Output | (Zie Instructies voor installment- en ingebruikname) |
| Ring Import Beheer eigen beltonen (zie Instructies voor installmentie- en ingebruikname) | |
| Deploy Info Wordt Niet gezuikt | |
| Incoming Call Linkage | Wordt Niet gezuikt |
| Trigger Wordt Niet gezuikt | |
| Sectie "Network" | |
| Local NetCfg IP | -adres van de monitor. (IP-adres, subnetmasker, standaardgateway) Poort: 8000 is hier Niet nodig http Port is Niet nodig omdat er geen webinterface is |
| Linked network configuration | Toewijzing van de hoofdmonitor aan de hoofddeurvideomodule. In het geval van een hoofdmonitor worden hier het IP-adres van de hoofddeurmodule ingenoerd. Het item "MainOutdoorUnit" mag nicht worden gewijzigd. Aanwijzing: De toewijzing van de deurvideomodule aan de monitor gebeurt meestalijdens de installmentie terplaatse op de monitor zichl. |
| Advanced Configuratie van de DNS-server vanaf de monitor. | |
| ABUS Link Station | Configuratie van de toegang via ABUS Link Station App. Zie ABUS-instellenen Link Station-service. De verbinding met de ABUS Link Station App kan eenvoudig worden gemaaakt via de interface op de monitor zichl. |
9.12 Functie-omvang MODUVIS en ABUS Link Station APP
De MODUVIS-deurintercom kan in de ABUS Link Station APP worden geintegreerd. De volgende möglichkheden zijn beschikbaar:
Verification Code wijzigen: De verificatiecode moet eerst worden gewijzigd in het menupunt "ABUS Link Station Service". Klik op de code die op dat moment worden weergegeven.
Toevoegen: Scan de QR-code en voeg het apparaat toe aan de APP. Verder要去 de verificatiecode worden ingevoerd
Apparaat delen: Het deurintercomsystem kan worden gedeel met andere gebruikers. Op deze manier hebben meerdere Personen of apps toegang tot het system.
Push-mogelijkheden: Als de beltoon van de deurintercom klinkt, kan de ABUS Link Station App direct of met vertraging worden opgeroepen. De oproep kan via de app worden aangenomen en de intercom met de video van het deurstation kan worden gezruikt. Als de ontvangstkwaliteit of de mobiele bandbreedte beperkt is, kan de video worden gedestructiveerd en alleen het geluid worden weergegeven.
Deur open: relais 1 of relais 2 können via de app worden geschakeld. Hiermee können bijvoorbeeld elektrische deuropeners worden bediend.
Gebeurtenissenlogboek: De app heeft een berichtenpagina met de gegevens van de staatbelactiviteiten met een afbeelding van de gebeurtenis.
9.13 Compatibility met ABUS-producten
Dit hoofdstuk behandelt een möglichke interactie met andere ABUS-producten.
| ABUS-product compatibilititeit | |
| Secvest Nee | |
| WAppLoxx Relaiscircuit | |
| WAppLoxx Pro Relaiscircuit | |
| ABUS IP-camera's | Zie compatibiliteitslijst www.abus.com, www.abus-sc.de |
| ABUS NVR Integratie van de video | van het deurstation, zie paragraaf 9.14 |
| ABUS Link Station APP Oproep van | van het livebeeld van het deurstation Pushbericht bij beltoon |
9.14 Videodeurmodule in ABUS NVR integren
Het videobeeld van de videodeurmodule kan ook in een ABUS NVR worden geintegreerd. De video worden afgetapt met behulp van het RTSP-protocol, dat alleen permanente weergave of permanente opname möglichnestaat (geen bewegingsdeteie of andere soortengeburtenisopname).

Let op de gevevensbeschemingsvoorschriften op de plaats van installmentie!
Voor de integratie zijn de volgende stappen nodig:
- Creeren van een door de gebruiker gedefinieerd protocol in het camerabeheer van de ABUS NVR.
- De volgende streamdetails要去en worden gebruikt:
Protocol: RTSP
Poort: 554 (standaardpoort)
Streampad: streaming / kanalen / 101 (hoofdstream)
- Bij het toevoegen van een neuen kanaal aan de NVR, worden dit aangepaste protocol geseleerd voor de videodeurmodule. De gebruikersnaam ("admin") en het wachtwoord zijn meestal hetzelfde als de deurpostmonitor. Als het wachtwoord is gewijzigd via de CMS-software, moet dit gewijzigde wachtwoord worden gebruikt.
9.15 "Nooddeuropener" knop op de deurvideomodule
Via alarmingang 3 (AIN 3 = relais 1) en alarmingang 4 (AIN 4 = relais 2) kan een knop/schakelaar direct op de deurvideomodule worden aangesloten, die bij bediening het deurrelais schakelt.
Om de alarmingang 3 (Al3 en Al4) te activeren, opent u de remote-configuratie van de betreffende deurvideomodule met de ABUS CMS software en zet u Al3 op "openDoorBtn".
De AIN3 van de deurvideomodule opent nu de deur van het relais 1
De AIN4 van de deurvideomodule opent nu de deur van het relais 2
Om veiligheidsredenen is deze functie bij levering gedeactiveerd.


Max. 2A @ 30 VDC
Max. 0.5A @ 125 VAC
9.16 Relaiscircuit
De relais van de deurvideomodule (TVHS20xxx), de veiligheidsmodule TVHS10040 en de monitoren TVHS20xxx mogen met maximaal 2A 30VDC / 0,5A 125AC worden geladen. Een overbelasting zal resulteren in een defect van het apparatus.
Controller stroomopname van uw bestaande deuropener/motorslot. Als de toegestane stroom wordt overschreden, raden wij aan een extern relais aan te sluiten.
De deurvideomodule heeft eenAPE 12V DC-spanningsuitgang. Hierdoor kan een extern hulprelais direct worden aangesloten zonder verdere voedingsspanning.




Relais voor DIN-rail:

Voorbeeld: Kant-en-klaar gemonteerd 12V-relaisbord
9.17 Handleiding voor meten van bestaande deuropener
Als u een reeds bestaande deuropener wilt aansturen en u hebt hier geen informatie over de stroomopname, moet u bepalen of de maximale stroomopname het relais nicht overbelast voordat u het op het relais van de deurvideomodule aansluit.
Meet hiervoor de stroomopname van de deuropener met een in series geschakelde multimeter in het stroommeetbereik (A).
9.18 Toepassingsvoorbeeld "videomodule voor elke woningdeur"
Vaak is er de wens om ook een videomodule voor elke apparementsdeur in een apparementsgebouw teplaatsen om een 180^ video te krijgen van het gebied voor de apparementsdeur (kijkgaten+zijn meestal erg scherp in uw vakgebied). visie).
Met de functie "Zij-ingang" in de videomodule kan deze voor maximaal 16 woningdeuren worden geprogrammeerd.

LAN-variant
2-draads variant




9.19 Toepassingsvoorbeeld "Individuèle WiFi-toegang"
In een appartementengebouw is er vaak geen centrale internetverbinding voor alle wooneenheden. Elke wooneenheid kan een eigén internetverbinding hebben.
Via de wifi-functie van de hoofdmonitor kan een verbinding met de klantspecifieke internetverbinding tot stand worden gebracht.
Dit betekent dat er ook toegang is tot de ABUS Link Station-functie met push-notificatie wanneer er voor elke wooneenheid afzonderlijk wordengebeld.

10. Bedrangingsgeleider (2-draads)
Een document met meer informatie over de bedrading van de 2-draads deurintercom is te vinden op www.abus.com, bijvoorbeeld op het product TVHS20010:
https://www.abus.com/var/imagesPIM/d110001/medias/docus/25/Moduvis Verkabelung Wiring 2wire_V1.1.pdf
