GEBRUIKSAANWIJZING Boreal WANDERS

Van harte gefeliciteerd met de aanschaf van uw Boreal houtkachel. Een comfortabele warmtebron, waar u jarenlang plezier van zult hebben.

Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. Bij de ontwikkeling van deze haard hebben we gekeken maar de{nieuwste wensen en eisen van u als klant. Zo is de vraag van een draaibare haard als optie meegenomen, maar ook een mogelijkheid tot een externe luchttoevoer aansluiting.

In het eerste deel van deze handleiding vindt u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel twee staan de installmentievoorschriften en de technische specificaties van de Boreal. Deze zijn vooral van belang voor de installateur.

Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en hemervoalgens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het Jaarlijke onderhoud van uw Boreal.

Wij wensen u veel warmte met uw aanschaft.

Het Team van WANDERS.

Inhoudsopgave

De Boreal houtkachel in een oogopslag 4

Installatie 4

Aansteken van de kachel 4

Eerstekeerstoken 5

Brandstof 6

De optimale stockwijze 6

Schoorsteen en rookkanaal 7

Onderhoud 7

Veiligheid 8

Garantie 8

Algemene aanwijzingen 9

Installatievoorschriften Boreal 9

De Boreal houtkachel in een oogopslag

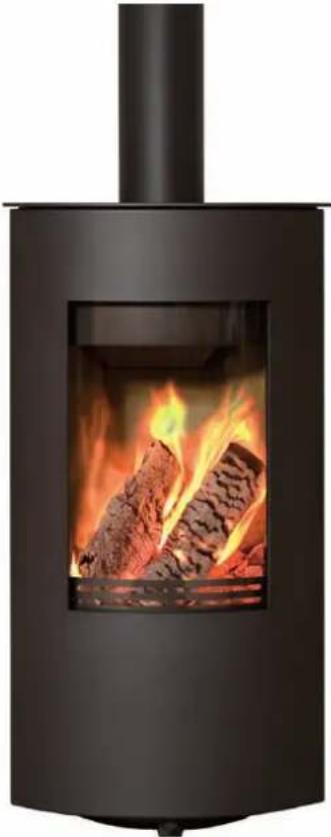

De Boreal

De Boreal is verkrijgbaar in verschlende uitvoeringen. Zo is er ook een draaibare uitvoering. De draaibare uitvoering kan maximaal 120 grd draaien, dit is,ondat er anders de brandveiligheids eisen in het geding komen. De verdraaiing is stapsgewijs (15 grd.) te verplaatsen. De Boreal is voorzien van een spaarklep in de pijpmond, deze is ervoor dat u een hoger rendement haalt tijdens het stoken. De Boreal is ook voorzien van een mogelijkheid om een externe luchttoevoer aan te sluiten.Dit kan alleen via de onderzijde.

Via een draaibare luchtschijf is de luchttoevoer te regelen voor de verbranding van de brandstof. Door een ingenieus luchtcirculatie system wordt de verbrandingslucht opgewarmd en deze worden via een ruitreiniging system verbrand. Door dit system omstaat er een schone verbranding, en ook een hogere warmte opbrengst, zodat ook het brandstof verbruik minder is. Bovendien zorgen ook het hoogwaardige gietijzer en de vermiculite binnenbekledging voor een optimale warmteopbrengst. De Boreal is een combinatie van comfort en efficiente warmteafgithe. De haard bestaat uit een buitenmantel en een binnenwerk. Hierdoor kan 60% van de warmte snuguwoonruimte verwarmen via convectie. De overige 40% van de warmte komt door straling via het glasoppervlak vrij.

Nota bene: De glaszijde van de haard mag nooit waar de muur of andere (brandbare) materialen gericht staan tijdens en tot twee uur na het stoken.

Installatie

Over het algemeen zorgt de dealer waar u de Boreal heeft aangeschäft, ook voor de installmentie van de houtkachel. Is dat Niet het geval, verzeker u er dan van dat de installmentie wordenuitgevoerd door een erkende installmenteur. Een erkende installmenteur kan u ook het juiste advies geen over het eventuele rookkanaal waarop de kachel moet worden aangesloten. De houtkachel is geschikt als bijverwarming en is geen verwanger voor bijvoorbeeld uw centrale verwarming. Houd bij de installmentie rekening met de brandveiligheid. Zie pagina 10.

Aansluiten van houtkachels door onbevoegden is verboden. Wij hunnen u in dat geval geen garantie given op de juiste werkig van de Boreal.

Aansteken van de kachel

Aansteken in de vroege herfst of late winter

Wanner de buiten- en binnentemperatuur Niet veel van elkaar verschillen is een goede schoorsteentrek een ware uitdaging. In de vroege herfst of late winterdagen kunt u de schoorsteentrek een handje helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorsteentrek weeR. Stoken met weinig hout voorkomt dat rook de kamer wee instroomt

De haard worden bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af te koelen. Raak de kachel waarom Niet onbeschermd aan tijdens het stoken en twee uur daarna. Bedien de haard altijd met een handschoen, anders kutu zware brandwonden oplopen.

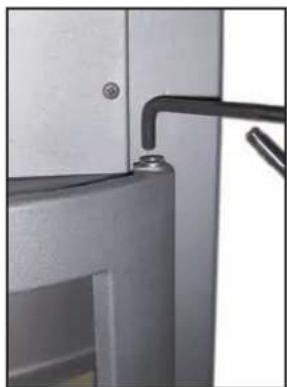

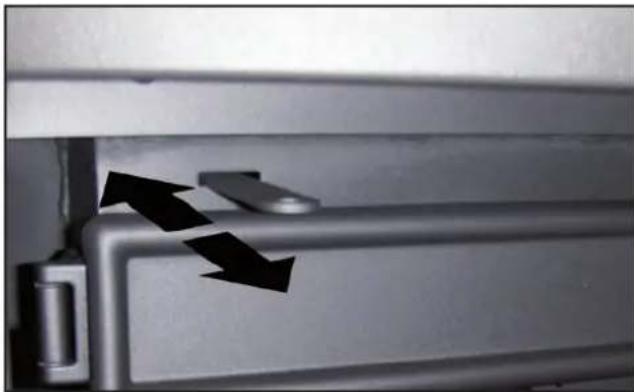

Openen van de deur

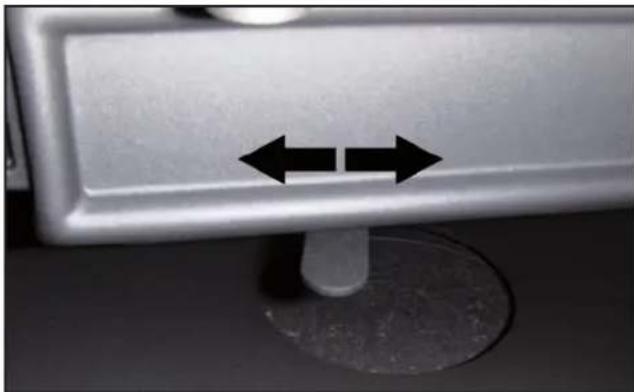

De bediening van de luchtschuif

Schudrooster met schudstang

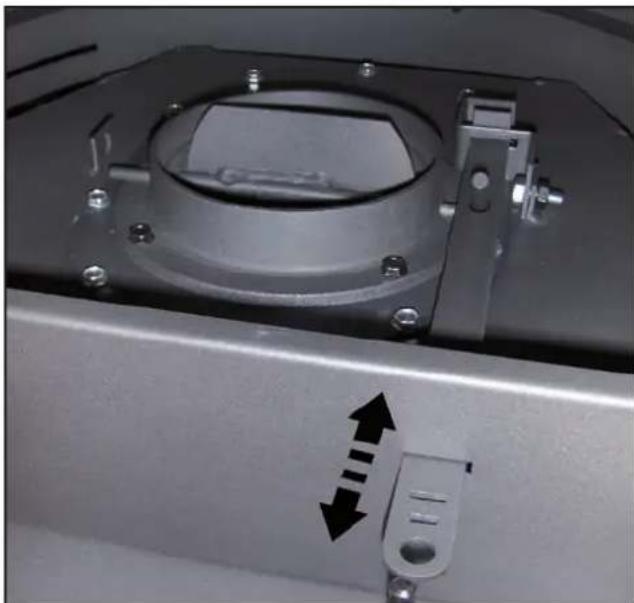

Spaarklep in de pijpmond

Open de grande sierdeur en de deur en leg een paar propjes papier of aanmaakblokjes in de kachel met waar bovenop een aantalkleine stukjes hout. Zet de luchtschuif en de spaarklep in de pijpmond maximaal open.Zet het schudrooster met de schudstang open en houd de eerste vijf tot tien minuten de aslade geopend voor extra luchttoevoer. Steek de stukjes hout aan en zet de deur op een kier voor extra luchttoevoer. Wanner de haard brandt, kurz u extra brandstof toevoegen en

de deur, schudrooster enaslade weeer sluiten. Leg niet更是 dan drie houtblokken tegelijk in de kachel. Als de kachel eenmaal goed brandt, kurz u als eerste de spaarklep zichschuiven en daarna de luchttoeoverschijf性和 dichter te draaien zodatezelf de verdere luchttoevoer kurz bepalen. Hierdoor za de haard minder hard gaat branden. Zorg alkijd voor voldoende ventilatie wanner u de houtkachel brandt.

Wanner u weer hout wilt bijvullen in de haard, open dan voor het openen van de deur de spaarklep. Hierdoor voorkomt u dat er rook in uw kamer komt. Na het inleggen van het hout kan de spaarklep weeertichtgeschoven worden.

Indien u een draaibare versie heeft, kutu door middel van een uittrekknop de haard verdraaien. De verdraaiing is maximaal 60 grd linksom en 60 grd rechtsom, dit is vanwege de brandveiligheidseisen.

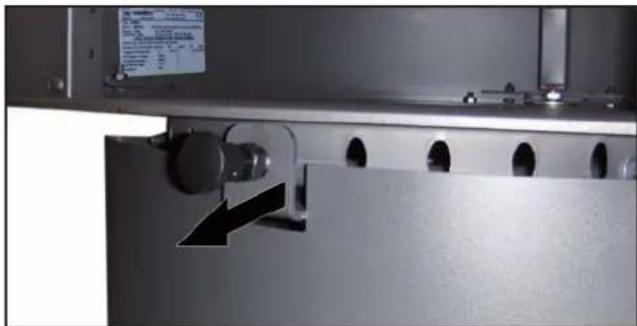

Knop voor draaimechanisme

Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.

Voorkom dat indezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat.

Raak de gelakte delen nooit aan bij het opwarmen van de haard.

Let op vingerafdrukken

Pas op dat u het glas aan de binnenzijde van de kachel Niet met de vingers aanraakt. Vinge-rafdukken branden in het glas zodra u gaat stoken en+zijn daarnaieteer te verwijderen.

Eerstekeerstoken

Verkleuren van wanden, plafonds en roisters

Na het stoken van de haard hunnen wanden,
plafonds en roovers verkleuren. Dit komt doordat
stofdeeltjes verbranden in de convectiemantel.

Dit is een tatsächelijk proces waar WANDERS Niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij maar het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmenteur kan u.daarover informeren.

Wanner u de Boreal voor de eerste keer gebruikt,要去hij instoken'. Het toestel is voorzien van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celsius inbrandt in de kachel. Dat gebeurt de eerste paar keren dat u stoekt, als de temperaturen oplopen tot 600 graden Celsius.

Het instoken' kan een vervelende geur met zich meebrengen, maar die is verder onschadelijk. We raden u aan om de kachel, de eerste 4 tot 5 keer dat u stoekt, minimaal 6 urt te latent branden met nicht te veel brandstof. Ventileer de ruimte goed terwijl u stoekt. Zorg ervoor dat indezelfde ruimte (als u een open keuken heeft) geen afzuigkap aanstaat terwijl de haard brandt. Een afzuigkap trekt de verbrandingslucht weg die de haard nodig heeft.

Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig nadat de kachel is afgekoeld. Gebruik waar bij een Licht vochtige doek en eventueel reinigingsmiddel voor keramische kookplaten.

Nieuwbouwwoning of recente renovatie?

Wachtzeswekenmetstokenineennieuwbouwwoning die recent is opgeleverd, of een ruimte die onlans sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen,weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kennen de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds worden warm, wat gelevlekken kanveroorzaken.

tot 15% . Droog hout geeft een moot vlambeeld en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel rook en een minimaal vlambeeld. Het vermindert het stookplezier aanzienlijk.

Gebruik geen paraffinehoudende houtblokken in uw kachel. Als de deur gesloten is smelt door de intense hitte de paraffine te snel UIT de houtblokken. De verwulde rookgassen die hierdoor ontstaan slaan direct neer op het glas van de kacheldeur, branden in en+zijn dan nicht meer te verwijderen.

Gebruik geen hout dat is geverfd, geimpregneerd, verlijmld of anderszins bewerkt. De rookgassen die waaruit voortkommen zijn zeer schadelijk voor het milieu en+kunnen uw haard aantasten. Ook is het verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling.

Houtsoorten en opslag

Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en berk branden langzaam, geen veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals spar, den en populier gezven meer vlammen, maar minder warmte en minder houtskool.

Hout Aunt u het Beste opslaan op een winderige plek, beschut legen de regen. Zo droogt het hout op een natuurlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant dragen en komen de onderste houtblokken Niet in contact met water.

Brandstof

De kachel kan alleen maar gestoekt worden met hout.

Leg nicht meer dan 3 tot 4kg brandstof tegelijk in de kachel. Gebruik algijd schoon, gekapt hout dat minstens 2,一年多 is gedroogd. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard bijvoorbeeld zwart van het roet worden. Ook konnen roetdeeltjes zich vastzetten in het rookkanaal, wat de kans op schoorsteenbrand vergroot.

Houtsoort Droogtijd

Den, Populier 1 jaar

Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar

Fruitboom,Beuk 2jaar

Eik 2,5 jaar

Vers nat hout, bevat ongeveer 50% vocht. Na een Jaar drogen, bevat gekloofd hout nog 20% vocht. Na tweeJAar drogen is het vochtpercentage gedaald maar 12

De optimale stookwijze

Kachels van WANDERS zich zo ontworpen, dat ze maximaal rendement leveren. Een goed gestoekte houtkachel kan een rendement halen van ongeveer 75% . Hierdoor hebt u minder hout nodig voor evenveel warmte. Bovendien geeft een goed gestoekte kachel minder rookveruiling. Een aantal tips voor optimaal stockplezier:

• Sluit bij stoken met hout het schudrooster voor regelmatige verbranding.
• Sluitijdens het stoken de spaarklep. U bespaart een aanzienlijke hoeveelheid brandstof en verhoegt het rendement van uw haard.
• Stook uw kachel algijd met een gesloten deur; daardoor verbeterd uw stookrendement 8 tot 10 koer. Bij een open deur trekt de schoorsteeneer lucht aan dan nodig voor een goede verbanding. De relatief koude lucht koelt het vuur af. Tevens voorkomt u brandschade

door可想而知.

• Leg Niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkdt efficiente verbranding tegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard knetterend houtvuur verbruikt minimaal 25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel indezelfde ruimte brandt.
  Voer alleen als u begint te stoken extra lucht toe via de aslade van uw houtkachel. Sluit de aslade na 5 tot 10 minutes. Sluit u de aslade Niet, dan worden de houtverbranding door de extra lucht te sterk opgejaagd, en krijgt uw haard te weinigijd om zichn warmte af te Geven aan de kamer. Ook kan de haard oververhit raken en beschadigen.
• Wees voorzichtig met stoken bij mist of windstil werk. Bij windstil werk is er nauwelijks trek in de koude schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mist za de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.
• Doof het vuur Niet plotseling met water het opbranden. De materialen binnen in de haard hunnen verrormen of scheuren door plotselinge, grote temperatuurverschillen.

Schoorsteen en rookkanaal

Schoorsteen met een goede trek

Warne lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de schoorsteenmond ook nogiens de luchtuit de schoorsteen 'wegzuiigt'. Soms kan valwind beschter het omgekeerde effect geven, en de lucht juist terug de schoorsteen inblazen. Ook relatief zware koude mistrlucht kan een goede trek van uw schoorsteen gegenwerken, evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte natuurlijke trek kan uw installerateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.

De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installmente overgaat, dient uw installateur, of een erkende schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lenghte een diameter heeft van minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.

Wat te doein bij schoorsteenbrand.

Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer. Na het blussen要去en schoorsteen en kachel opnieuw worden gekeurd door uw binstallateum

Onderhoud

5 Klein onderhoud

• Verwijder twee á drie keer per week de afgekoe as uit deaslade. Wij adviseren u om een asemmer te gebruiken. Een schoneaslade is belangrijk odomat de kachel ook via deaslade verbrandingslucht aanzuigt.
• Wij adviseren u om een laagje as van twee tot drie centimeter op het rooster te lately liggen. Zo beschermt u het gietijzer.
  Maak het schudrooster in de kachel met een zachte borstel schoon.
• Reinig de kachel aan de buitenkant met een I vochtig doeck die nicht pluist. Gebruik geen agressieve schoonmaak- en/of schuurmiddelen.
• maatakaathet koude glas in de deur schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas Nietmeer met de vingers aan; vingerafdrukken branden in het glas en zichna Nieteer te verwijderen.
  Olie af en toe de scharnieren en deursluiting.

Gebruik geen agressieve schoonmaak- en/of schuurmiddelen

Buiten gebruiktelling

• Sluit alle deuren en luchttoevoeren in het zomerseizoen
• Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat
• Smeer het schone, gietijzeren stookgedeelte in een neutrale vaseline.

Jaarlijks onderhoud

• Laat Jaarlijks de schoorsteen vegen door een erkende schoorsteenveger.
• Laat Jaarliks de dichtheid controlleren van der rookgasafvoer en de verbrandingsluchttoevoer
  Laat jaarljiks het schudrooster controeren op breuk.
• Laat jaarlijks de schuiven en/of kleppen controleren op hun werking.
• Laat Jaarlijs alle afdichtingen van deuren en glasramen controlleren op slijtage.

Veiligheid

Met een houtkachel van WANDERS heeft u comfortable en veilige warmtebron in huis. De brandveiligheid begint bij correcte installmentie en een goed werkend rookgasafvoerkanaal. Uw installeur dient zich daartoe te houden aan de installmentevoorschriften, Zoals omschreiben op pagina 9 en verder. Voor veilig stoken zich de volgende punten van belang:

1. Stook uw houtkachel zo veel möglichjk met een gesloten kacheldeur. Dat verhoojt het rendement en is veel better voor het milieu.
2. Voorkom datkleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen eThat ze zeker Niet alleen als de haard brandt.Gebruik eventueel een haardschem.
3. Giet of leg geen brandbare vloeistoffen en materiai alen op de kachel. Dit kan de kachel onherstelbaar beschadigen.
4. Plaats de kachel nooit voor een muur behangen met brandbare materialen (zoals papierbehang)
5. Bouw de Boreal houtkachel nooit in.
6. De afstand van de Boreal tot dechterliggende brandvrijde wand要去 minimaal 10 centimeter zichin, in alle gedraaide posities.
7. De afstand van de glaszijde van de haard tot aan de muur moet.altijdmeerzijn dan 80 centimeter,in verband met brandveiligheid.
8. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten scholderijen), vlak bij de kachel en het rookkanaal. Houd minimaal een afstand aan van 100 centimeter vanaf de buitenzijde van de haard of het schoorsteenkanaal.
9. Als de vloer rond de houtkachel van brandhaar materiaal is, gebruik dan een vloerplaat. Zie voor de minimale afmetingen de installmentevoorschriften op pagina 10.
10. De houtkachel mag alleen gerepareerd worden met originele onderdelen en door een erkend instal-. teur.

Voordat de houtkachel geplaatstwordt, moet u controlleren ofenzichtbare schade is aan het toestel. Mocht dat zoijken, dan moet u het toestel Niet accepteren, maar contact opnemen met uw leverancier.

Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; Niet juiste naleving van de landelijkke voorschriften en de bijgevoegde installmenten bedieningsvoorschriften; installmentie door een Niet door WANDERS erkende installmenter of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie verwalt ook bij gebruik van een verkeerde brandstof.

en Voor de volgende onderdelen geldt een garantietermijn van 1aar: alle gietijzeren en vermiculite onderdelen, de elektrische onderdelen, dethermostaatklep en de lak.

WANDERS is nicht verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roovers na het stoken van de haard. Verkleuringen können ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimaliseren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u hierover informeren.

Klachten worden in behandeling genomen nadat de verkoopfirma of installmente een klacht heeft ingediend, vergezeld van een kopie van de aankoopbon met aankoopdatum. Reparations geenrecht op verlenging van de garantietermijn. Alle gevolgschade wordenuitgesloten.

Garantie

Op de Boreal houtkachel biedt WANDERS

Metaalproducten B.V. te Netterden een garantie van 5

jaar na aankoopdatum, mits de houtkachel op de juiste wijze is geinstalleerd en worden gezebrukt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zich ton materiaal-en constructiefouten. In die gefallen ontvangt u gratis nieuwe onderdelen. Arbeidsloan en andere kosten vallen Niet onder de garantie. Defecte onderdelen kutu franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.

Installatievoorschriften Boreal

Algemene aanwijzingen	9
Voorbereiding
Installatie
Reparaties
Technische gegevens Boreal

Algemene aanwijzingen

De Boreal is verkrijgbaar in verschlende uitvoeringen. Zo is er ook een draaibare uitvoering. De draaibare uitvoering kan maximaal 120 grd draaien, dit is odomater anders de brandveiligheids eisen in het geding komen. De verdraaiing is stapsgewijs (15 grd.) te verplaatsen. Om een draaibare uitvoering goed te latent draaien要去 de externe luchttoevoer en de rookgasafvoer loodrecht onder elkaar staan.

De Boreal is voorzien van een spaarklep in de pijpmond. Deze is er voor dat u een hoger rendement behaalt tijdens het stoken.

Daarnaast is de Boreal ook voorzien van een möglichkheid om een externe luchttoevoer aan te sluiten. Deze is via de onderzijde aan te sluiten.

De rookgasafvoer heeft een diameter van 150 millimeter, het kanaal voor de aanvoer van verse buitenlucht heeft een diameter van 100 millimeter.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installerateur en volgens de onderstaande installmentievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanner de Boreal onvolledig of onjuist is aangesloten of geinstalleerd.

Het is nicht toegestaan de kachel teplaatsen in:

• Trappenhuizen, behalte in gebouwen met nicht meer dan 2 woningen.
• Algemeen toegankelijke galerijen en gangen.
• Ruimtes waarlicht ontvlambare of explosie gevaarlijke stoffen worden verwerkt.
• Ruimtes waar een mechanisch afzuigsysteme geplaatst, behalve wanner u de luchtaanvoerrechtstreeks van buiten haalt, zodat een gevaarloze verbranding verzekerd is.

Voorbereiding

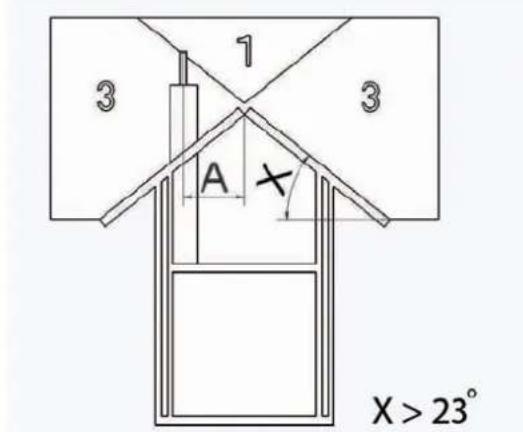

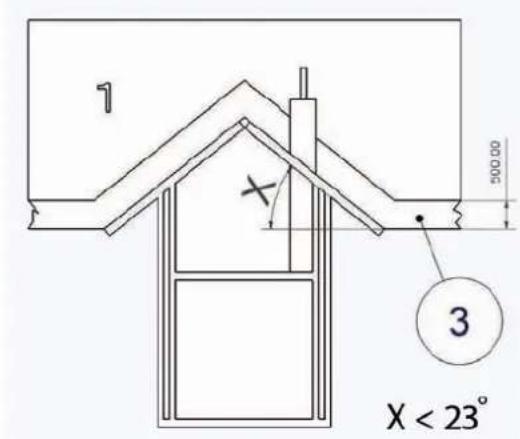

Het schoorsteenkanaal

Voordat u de Borealplaatst dient u de volgende punten in acht te nemen:

• Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemakt en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele aflsuitkleppen dienen te worden verwijderd.
• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal moet minimaal 10Pa of 0,1 mbar়n. Indien dit Niet gehaald worden

verleng het kanaal of plaats een rookgasventilator, zodat deze waarden behaald worden.

• Het schoorsteenkanaal dient.altijd in uitmondingsgebied 1uit te komen.Indien dit nicht het geval is, is de kans op rookterugslag groter.
• Het schoorsteenkanaal dient ten tijde van 5 schoon en lekdicht te+zijn en zonder enige belemmering een diameter van minstens 150 millimeter te hebben.
  Eventuele bochten in het rookkanaal mogen nicht groter6. waar dan 45 graden.
  U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren. 7.

Verbrandingsluchttoevoer

De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een luchttoevoeropening, zo zichd möglich bij de zo vermijdt u tocht. Een extra luchttoevoeropening is absolutut vereist indien:

• Het vertrek is voorzien van een warmte terugwinsystem.

• Het vertrek is voorzien van een centraal afzuigsystemeem.

• Een afzuigkap indezelfde ruimte staat.

De luchttoevoeropening要去afsluitbaarzijn indien deze door een brandwerende muur loopt.

Zijn er meerere verbrandingstoestellen indezelfde ruimte aanwezig, dan要去en er voldoende luchtopeningen zich om een zorgeloze verbranding te garanderen.

De Boreal is ook voorzien van een möglichkheid om een externe luchttoevoer aan te sluiten. Deze is via de onderzijde aan te sluiten. De lengte en de diameter van het luchttoevoer kanaal is wel van belang. De luchttoevoet met een diameter van 100mm mag maximaal 1mtr lang en 1x een 90 grd bocht bevatten. Indien de lengte langer is dan dient u de diameter te vergroten.

Brandveiligung

In verband met brandveiligheid is het belangrijk om de onderstaande voorschriften in acht te nemen voordat de kachel en het rookgaskanaal zich worden geinstalleerd.

1. De vrije afstand tot de brandvrije anschterwand is minimaal 10 centimeter, in elke gedraide positie.
2. Brandbare materialen zoals gordijnen, meubels en glazen objecten dieren minimaal 80 centimeter van de buitenzijde van de kachel te staan.
3. De muur après de kachel moet UIT brandvrijne materialen bestaan of moet ermee geisoleerd worden. Het te gebruiken isolatiematerialiaal dient een temperatuur van 700 graden Celsius te weerstaan en een dichtheid van 80kg / m3 te hebben. Zie voor eventueel te gebruiken isolatiematerialien de tabel op pagina 13.
4. Indien de rookgasafvoer door een plafond en/of dak

gaat dat bestaat uit brandbare materialen, dienen plafond en dak ongeveer 80 centimeter rondon bekleed te worden met brandvrijne materialen. Let hierbij op balklagen en eventuele elektrische leidingen.

5pluessing de kachel en dragende, stalen constructieonderdelen moet minimaal een afstand van 50 centimeter zitten (in alle richtingen).
6. Houten constructieonderdelen binnen het stralingsbereik van de kachel (ongeveer 80 centimeter vanaf de buitenzijde van de kachel) dienen brandvrij bekled te worden.
7. De vloer rondom de kachel moet uit brandvrijematerialen bestaan, zodat eventuele as uittval geen schade kanveroorzaken aan de vloer. Het brandvrijige gedeelte besaat een cirkel met een minimale extraal van 80 centimeter, gerekend vanuit het midkacht van de kachel. Heeft u een houten vloer, dan kan uw kachel op een Ronde, brandvrije vloerplaat staan.
8. Voorkom bij hetplaatsen van de haard warmt-edoorslag. De warmte afgithe van een brandende haard kan door de muur hebektrekken.Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom dit.

Installatie

De Boreal is gekeurd volgens de internationale normering EN 13240 en kennen een extra uitbreidingsnormering voor optimaal milieuvriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De kachel kan aangesloten worden op een rookkanaal waar rmeerdere kachels op+zijn aangesloten. De Boreal mag nooit worden ingebouwd.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installerateur en volgens de onderstaande installmentevoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanner de Boreal onvolledig of onjuist is aangesloten of geinstalleerd.

Aansluiten van de haard

Verzeker u ervan dat de vloer het gewicht van de haard probleemloos kan dragen.

Volg, voordat u de haard monteert, eerst de aanwijzingen op uit het vorige hoofdstuk 'Voorbereiding'. Let op dat u uw rug en de vloer Niet beschadigtijdens de installment.

Voordat u de haardplaatst moet u eerst het volgende controlleren.

1. Is de verpakking zonder schade. Zo ja neem dan contact op met de fabriek.
2. Is het schoorsteen kanaal schoon en open. (zie hoofdstuk 'Voorbereiding')
3. Is het luchttoevoerkanaal schoon en open. (zie hoofdstuk 'Voorbereiding')
4. Zijn de brandveiligheidseisen voldoende. (zie hoofdstuk 'Voorbereiding')

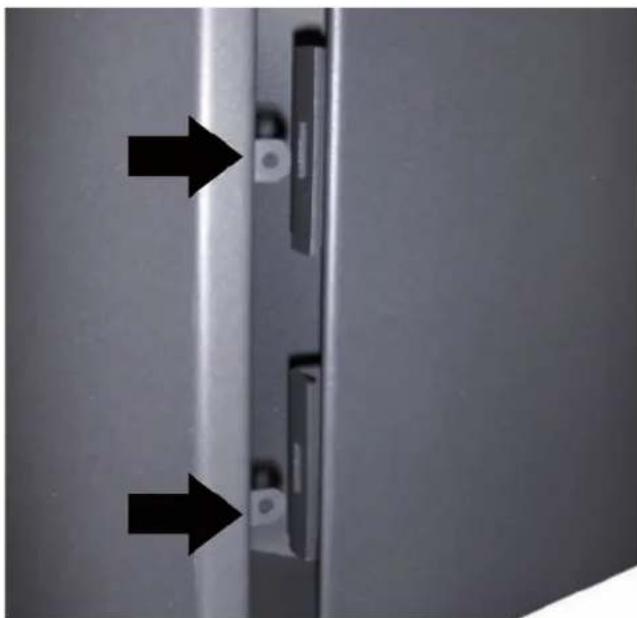

5. Verwijder de transport beveiligingssschroeven.
6. Plaats de haard op zich plek. (let op dat u geen schade aan vloer en rug maakt)
7. Plaats de pijp tussen de haard en het afvoerkanaal. Sluit deze zo recht mogelijk aan. De rookgasafvoer buis要去 minstens van twee millimeter dik staal te zichn. Let op: de buis zet in de lengte ongeveer 1 centimeter per meter uit. Zorg ervoor dat de afvoer Niet klemt tussen het pijpmondje en plafond. Indien dit bij een draaibare uitvoering het geval is, za dit het draaien moeilijker makeen.
8. Sluit eventueel de externe verbrandingluchttoevoer aan. Voor de Boreal op een console dient u eerst de voorplaat van deze console weg te nemen.

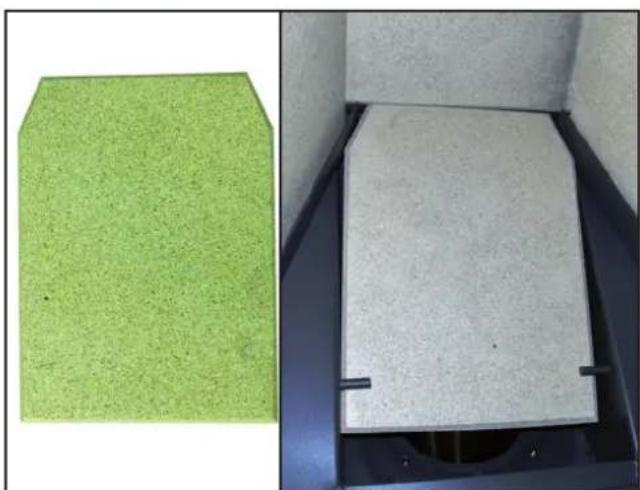

9. Leg de keerplaat in de waarvoor bestemde steunen.
10. Indien u de draaibare uitvoering heegt gekocht, controler er dan nu of de verdraaiing soepel loopt. Dit doet u door de knop onder de haard maar u toe te trekken en de haard te verdraaien.
11. De installmentie is nu klaar, u kurz nu beginnen met het stoken. Zie hoofdstuk 'Aansteken van de kachel'

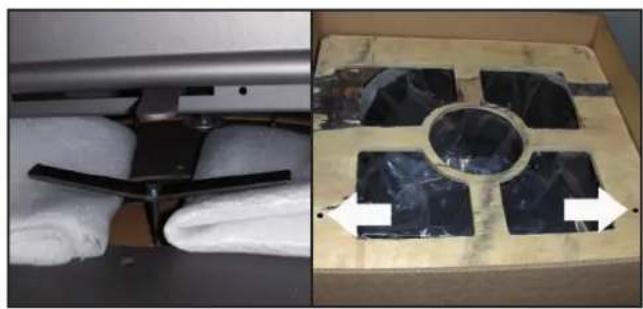

Transportbeveiligingen
Keerplaat en keerplaat plaatsen

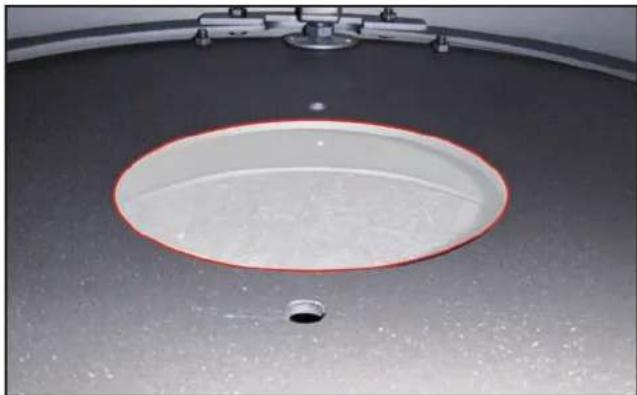

External luchttaansluiting onder

Console voorplaat verwijderen

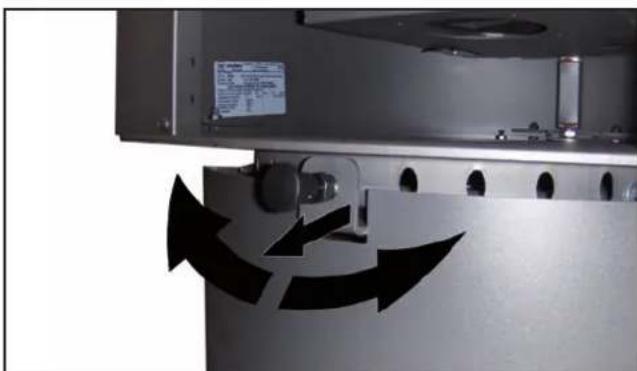

Kachel draaien

Reparaties

Vervangen van het glas

Let er op dat het glas scherp is.

Verwijder de 4 schroeven en veerplaatjes in de binnenhoeken van de deur.

Haal voorzichtig het glas en eventuele scherven weg.

Deur sluiting Ba I/II

Nominaal vermogen* 7 kW

Pijpdiameter verbrandingsgassen 150 mm

Maximale vulling bij hout 3 kg

Maximale vulling bruinkool - kg

Inhoud verbrandingskamer 0,05 m3

Oppervlak bodem verbrandingskamer 0,09 m2

• nominale warmte van 7 kW worden verkreten bij een schoorstentrek van 0,10 mbar

Brandstof, houtblokken, 30 × 10 ~cm

Max. opleg hoeveelheid 3 stuks

Primaire luchtklep max.

Secundaire luchtopening max.

Brandtijd brandstof ongeveer 1uur

Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2

Bij gesloten deur	hout
Rookgashoeveelheid	6,6	g/s
Rookgastemperatuur	340	°C
Voordruk	0,12 mbar
Rendement	78,4 %
CO op 13% O2	0,05 %
Fijnstof	23 mg/m3
Keuringsinstituut	1625 . Keuringsnorm EN13240 . Keuringsrapport nr. RRF 40 09 1849

Richtwaarden voor de inhoud van de te verwarmen ruimte:

Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te ver-warmen ruimte kunnen volgens DIN 18893 de volgende waarden aangehouden worden:

Bij gunstige verwarmende omstandigheden: bereken volgens DIN 4701

Bij minder gunstige omstandigheden: 120 m3

Bij ongunstige omstandigheden: 82 m3

Voor tijdelijkke verwarming, bij een onderbreking van meer dan 8aar, kan voor de te verwarmen inhoud 25% );
minder gerekend worden.

Tabel isolatiematerialiaal, NB: alleen wat in grijs gebied staat is toegestaan

Isolatie Verpakt Wärmtegeleiding Bovenste gebruikstemp.		Warmtegeleiding Bovenste		Dichtheid
nr	artikel nr vom	nr verpakt nr °C nr Kg/m3
10	Mineraal Wol	01	Banen	01	Matten versticht	10	100	02	20
11	Glaswol	02	Losse wol		Matten versticht	12	120	03	30
12	Steenwol	03	Wol	02	Matten versticht	14	140	04	40
13	Slakken		Granulaat		G. kromme 2	16	160	05	50
	04 Vilt	06 60
	05 Lamelle mat	10 Schilfers 07 70
	G. kromme 1	08 80
	06 Matten verstikt	11 Schilfers 09 90
	07 Platen G. kromme 2	omme 2 10 100
	08 Schalen 72	720 11 110
	09 Segmenten 20	Platen 74 740 12
	21 Platen	10 Gevlochten			G. kromme 1	76	760	13	130
	G. kromme 2	18 180
	99 Overige 99 Enkel	99 99

Zoek in deze tabel het isolatiematerialiaal UIT.

NOTA BENE: Groep 99 is NIET toegestaan.

GB
