GEBRUIKSAANWIJZING Square 60 G WANDERS

Handleiding en installmentvoorschriften 2

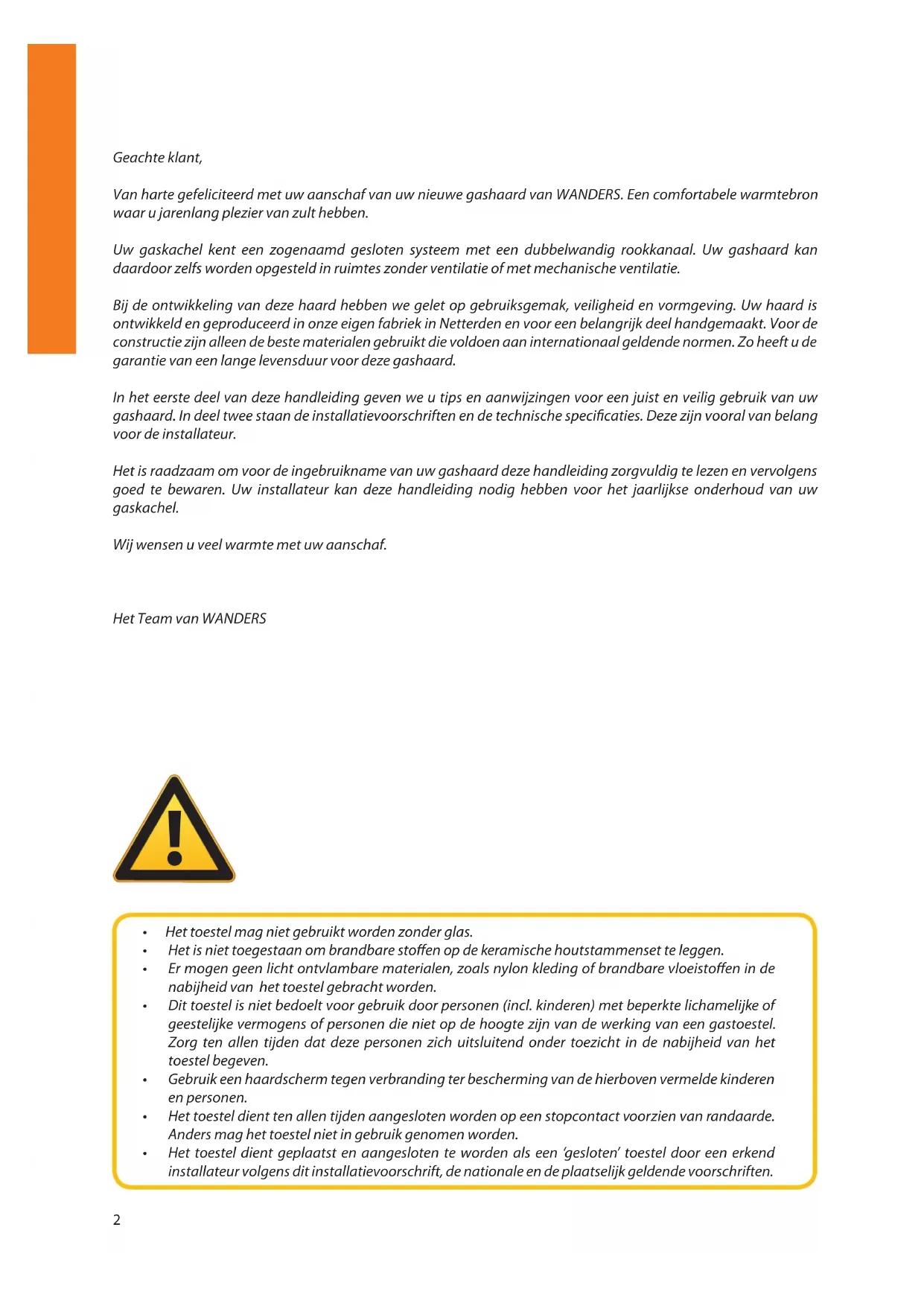

Van harte gefeliciteerd met uw aanschaf van uw nieuwe gashaard van WANDERS. Een comfortabile warmtebron waar u jarenlang plezier van zult hebben.

Uw gaskachel kent een zogenaamd gesloten syseem met een dubbelwandig rookkanaal. Uw gashaard kan daardoor zichs worden opgesteld in ruimtes zonder ventilatie of met mechanische ventilatie.

Bij de ontwikkeling van deze haard hebben we gelet op gebruiksgemak, veiligheid en vormgeving. Uw haard is ontwikkeld en geprodueerd in unsere eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de Beste materialen gebruikt die voldoen aan internaal geldende normen. Zo heeft u de garantie van een lange levensduur voor deze gashaard.

In het eerste deel van deze handleiding geen we u tips en aanwijzingen voor een juist en veilig gebruik van uw gashaard. In deel twee staan de installmentievoorschriften en de technische specificaties. Deze zijn vooral van belang voor de installerateur.

Het is raadzaam om voor de ingebruikname van uw gashaard deze handleiding zorgvuldig te lezen en cervolgens goed te bewaren. uw installmenter kan deze handleiding nodig hebben voor het Jaarlijkse onderhoud van uw gaskachel.

Wij wensen u veel warmte met uw aanschaf.

Het Team van WANDERS

• Het toestel mag nicht gebruikt worden zonder glas.
• Het is nicht toegestaan om brandbare stoffen op de keramische houtstammenset te leggen.
  Er mogen geenlicht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoffen in denabijheid van het toestel gebracht worden.
• Dit toestel is Niet bedoelt voor gebruik door Personen (incl. kinderen) met beperkte lichamelijke of geestelijkke vermogens of Personen die Niet op de hoogte zich van de werkking van een gastroestel. Zorg ten allenijd den dat deze Personen zich uitsluitend onder toezicht in de nabijheid van het toestel begeven.
• Gebruik een haardschem gegen verbranding ter bescherming van de hierboven vermelde kinderen en Personen.
• Het toestel dient ten allenijdenaangesloten worden op een stopcontact voorzien van randaarde. Anders mag het toestel Niet in gebruik genomen worden.
• Het toestel dient geplaatst en aangesloten te worden als een 'gesloten' toestel door een erkend installmenteur volgens dit installmentevoorschrift, de nationale en deplaatselijk geldende voorschriften.

Inhoudsopgave

Algemeen 4

Batterijen 4

Vervangen van de batterijen van de afstandsbediening 4

Vervangen van de batterijen van de ontvanger 4

Instellen van de afstandsbediening 4

Tijd instellen 5

Omschakelen van ^/24u maar ^/12u 5

Mogelijkke instelligen 5

Instellen van de temperatuur 5

Instellen van de timer functie 5

Bediening (afstandsbediening) 5

Aansteken van het vuur 5

Mogelijkke foulmeldingen 5

Instellen van de vlamhoogte 6

Uitschakelen van het toestel 6

Storing

Bediening (handbediening)

Eerstekeerstoken

Onderhoud

Klein onderhoud

Jaarlijksonderhoud

Veiligheid

Mogelijkefoutmeldingen

Garantie

Installatievoorschriften Square 60 Gas

Plaatsing

Isolatie

Gasaansluiting

Aanwijzigingen elektrotechniek

Plaatsen van het concentrische kanalensystem

Voorschriften voor hetplaatsen van de uitmonding

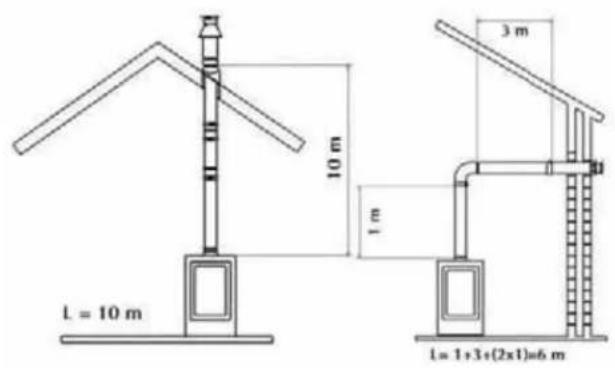

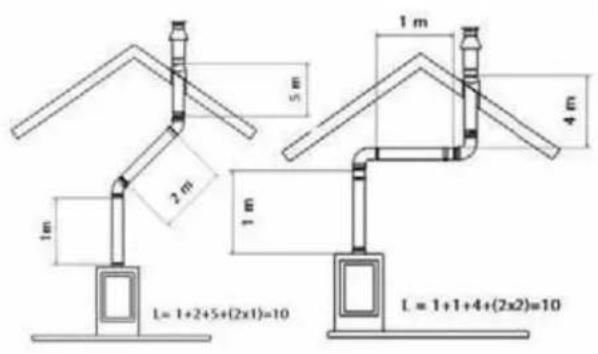

Opstellingsmogelijkheden kanalensysteme

Geveldoorvoer

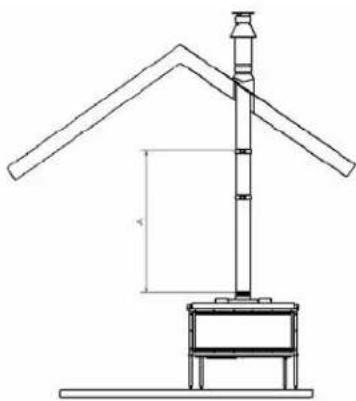

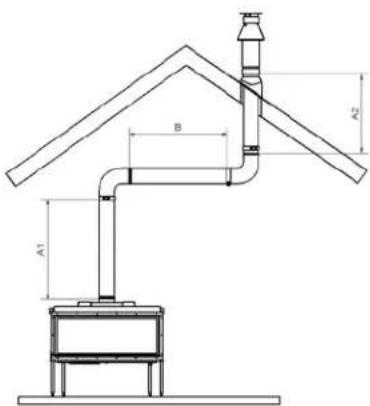

Dakdoorvoer

Eerst het pijpensystemaanbrengen, dan het toestelplaatsen

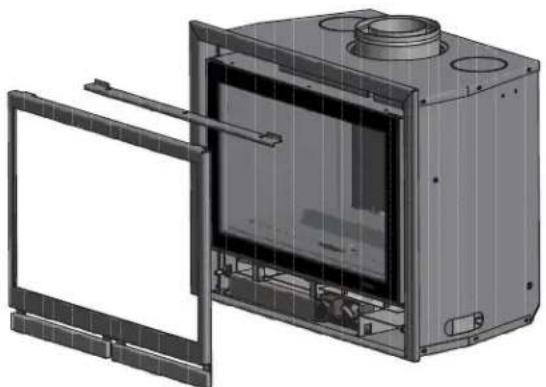

Openen van de deur

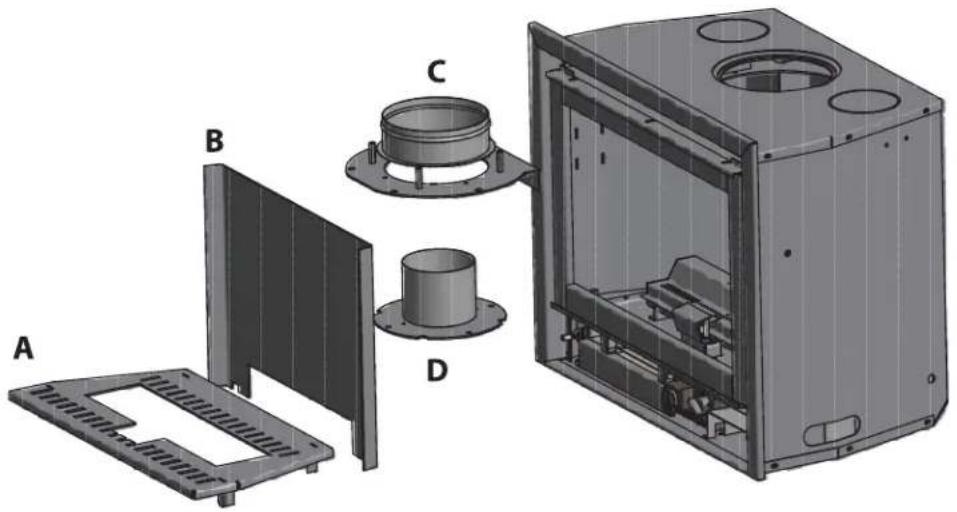

Pijpmond verwijderen 13

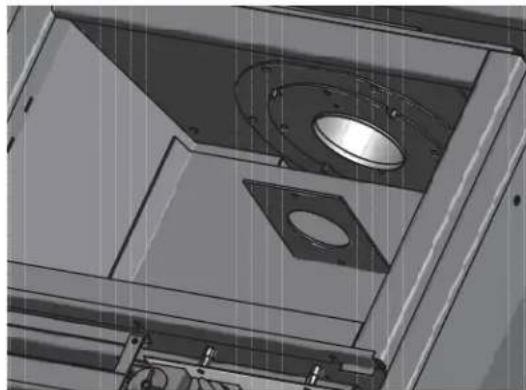

Montage stuw

Hetplaatsen van de haard

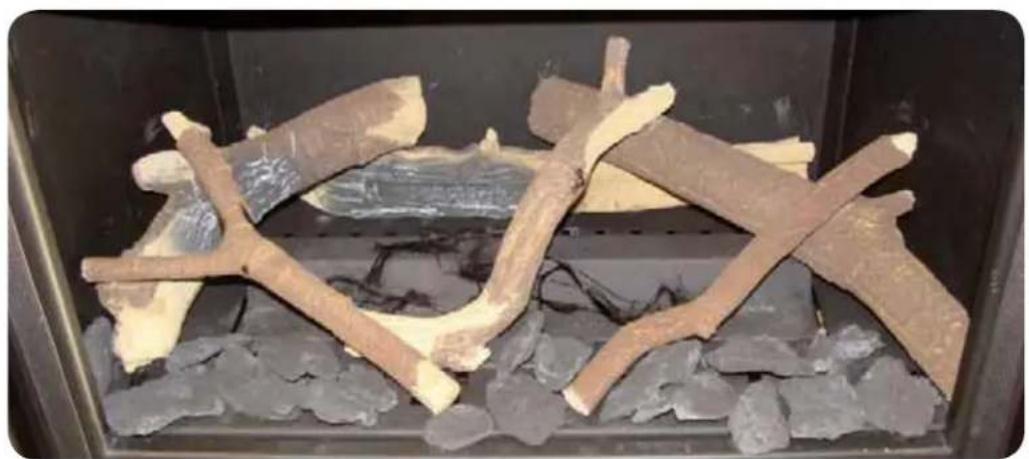

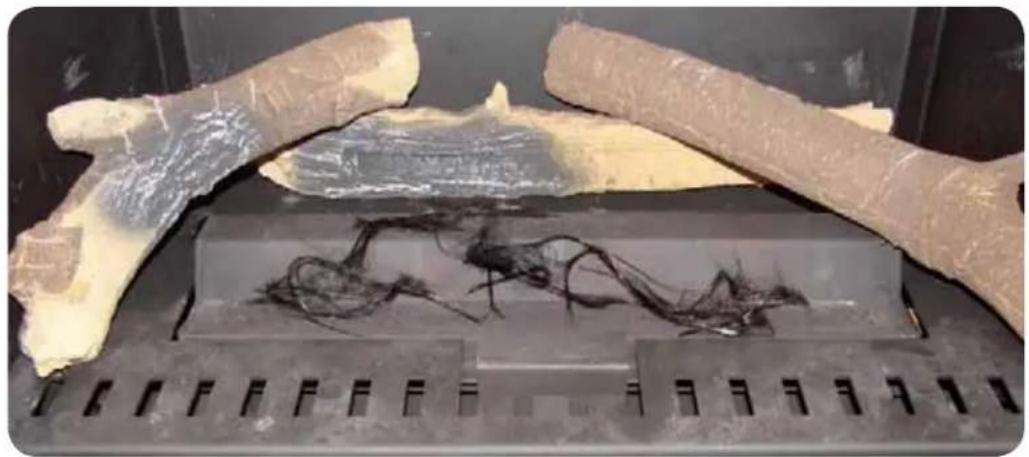

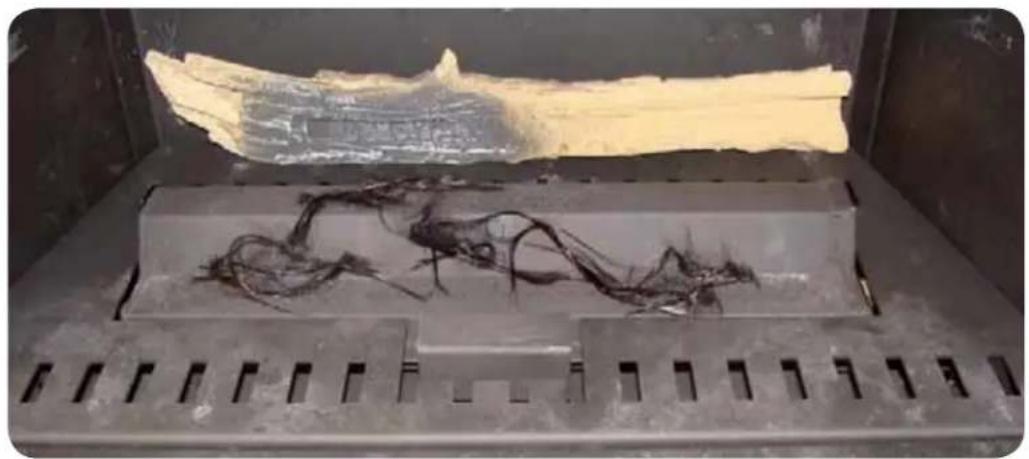

Houtsetplaatsen

Electrisch schema

Over het algemeen zorgt de dealer waar u uw gashaard heeft aangeschaft, ook voor de installmentie ervan en de aansluiting op het gasnet. Is dat Niet het geval, verzeker u er dan van dat de installmentie wordt uitgevoerd door een erkende installeur. Aansluiten van gasinstallaties door onbevoegden is verboden. Wij kannen u in dat geval geen garantie gezven op de juiste werkking van de gaskachel.

Batterijen

De batterijen van de afstandsbediening en ontvanger hebben een levensduur van ongeveer eenaar. Gebruik van alkaline batterijen worden aanbevolen.

Vervangen is noodzakelijk wonneer bij de afstandsbediening de LED flauwer begint te branden en het woord "BATT" in het display verschijnt.

Vervangen van de batterijen van de afstandsbediening

Open het klepje aan dechterzijde. Haal voorzichtig de 9V-blokbatterij eruit en maak deze los van de contacthouser. Voorkom het trekken aan de kabel. Verbind de neue batterij enplaats het geheel terug. Sluit het klepje.

Vervangen van de batterijen van de ontvanger

Tijdens periodes van stroom uittval is het ook möglichk batterijen in de ontvanger te doen om zo toch de kachel te konnen gebruiken.

Trek voorzichtig de gehele ontvanger uit de houder acheer het afdek kader. Schuif het klepje open enplaats 4ijke 1,5V-batterijen (type LR6 of AA). Let op dat u de batterijen op de juiste wijze in de ontvanger staat. Leg verrolgens de ontvanger waar in de kachel.

Wij adviseren om Niet standard batterijen in de ontvanger te doe, waar deze tijdens normala gebruik geen functie hebben.

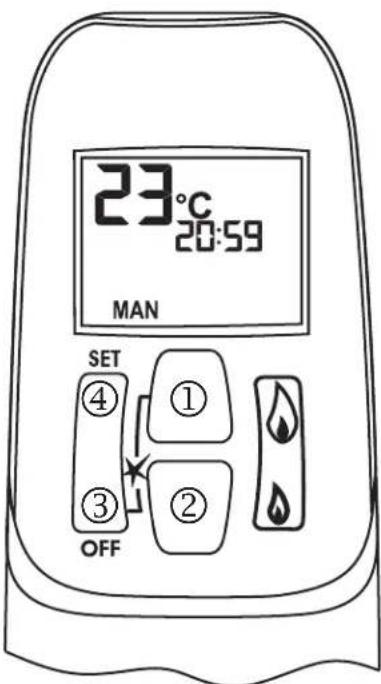

Instellen van de afstandsbediening

Als de batterijen geplaatst zijn moet de elektronische code ingesteld worden (alleen bij eerste ingebruikname) druk de reset knop op de ontvanger net zo lang in tot u 2 signalen hoort daarna reset knop loslaten nu要去 u binnen 20 sec dekleine vlam knop ② drukken tot u een lang signaal hoort ter bevestiging dat de code is ingesteld.

Tijd instellen

• Door het gelijktijdig indrukken van de groe vlam knop ① en dekleine vlam knop ② zal het display gaan knipperen u bent nu in de set mode.
  In de set mode=kunt u de grote vlam knop ① indrukken om de uren in te stellen en dekleine vlam knop ② om de minuten in te stellen.
  Wacht of druk de OFF ③ knop om terug te keren maar hand bediening.

Omschakelen van ^ C / 24u maar ^ F / 12u

• Druk de OFF ③ knop en dekleine vlam knop ② gegijk-tijdig (2 sec) in om van ^ (en 12 uurs klok) om te schakeilenaar ^ C (en 24 uurs klok) en omgekeerd.

Mogelijkke instellenen

• Door het indrukken van de SET ④ knop Aunt u snel omschakelenussen MAN 念 dag temperatuur lamp 念 ventilator 念 nuit temperatuur 念 timer 念 MAN.
• MAN in deze setting kunt u doormiddel van de knappen große vlam ① ofkleine vlam ② handmatig de vlam hoger oflager instellen
• Dag temperatuur (*) in deze setting kunt u de gewenste temperatuur overdag instellen de afstandsbediening fungeert dan alsthermostat.
• Nacht temperatuur (2) in deze setting kunt u de gewenste nach temperatuur instellen.
• TIMER in de timer setting kunt 2 inschakel- en 2 uitschakeltijden instellen per 24 uur. Als de nachtinstellung op - - - staat zal de kachel op waakvlam.gaan branden.
• Lampythe functie is nicht in gebruiK.
• Ventilator in deze setting kunt u de ventilator sneller of langzamer laten draaien middels de knappen ① en ②.

Instellen van de temperatuur

• Selecteer de dag temperatuur of tonight temperature door set knop ④ kort in te drukken.
• Druk nu de SET knop ④ langer in tot het display knippert.
  Stel de temperatuur in met de knoppen ① of ② (5^ is de minimum dag temperatuur).
  Wacht of druk de OFF knop ③ om maarthermostat gestuurdere controte te gaan.
• Om de batterijen te sparen adviseren wij om de temperatuur voor de NIGHT terug te regelen tot u het -- symbool in de display ziet.

Instellen van de timer functie

• Selecteer de timer functie door de SET knop ④ enkele malen kort in te drukken.
• Druk de SET knop ④ nu langer in totdat P1 (*) knippert.
  Stel de uren in met toets ① ,de minuten met knop ②
• Druk de SET knop ④ kort in voor de volgendearend.
• Als alle 4 tiemens ingesteld zich drukt u op de OFF knop ③ om het instellen te beeindigen.

Bediening (afstandsbediening)

Aansteken van het vuur

• Open de gas afluitkraan die in de gasleiding maar het toestel is gemonteerd.

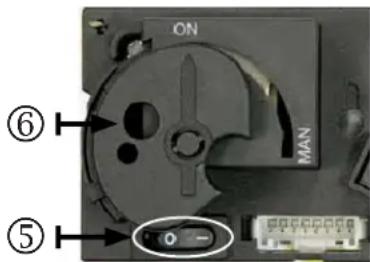

• Druk de "O I" schakelaar ⑤, op het gasregelblok, in de "I" positie.
  Draai de bedieningsknop ⑥ op het gasregelblok, in de ON positie.
• Druk op de handzender de knappen ③ en ① gelijktijdig in. Een kort geldissignaal za de start bevestigen. Daarna zullen korte geluidssignaal-tjes (0,2 sec. toon, 1Hz.) volgen totdat de waakvlam en hoofdbrander worden ontstoken. Nadat de hoofdbrander is ontstoken gaat de vlamhoogte automatisch maar de maximale stand.

Mogelijkke fouitmeldingen

• Lange signalen (0,8 sec. toon, 0,2 sec. rust)ijdens de ontsteking batterijen van de ontvanger zich bijna leeg. (Nadat dit signal optreedt kan men nog ongeveer 10x het toestel inschakenen.)

5 Seconden continu signal foutmelding. Bijvoorbeeld; eén van de kabels is nicht verbonden, de "O I" schakelaar staat Niet in de "I" positie.
- 5x Kort signal (0,2 sec. toon, 0,2 sec. rust) ontsteking van waakvlam en hoofdbrander is Niet gelukt. Mogelijkeoorzaaklucht in de waakvlamleiding.

Belangrijk: Gaat de waakvlam uit, dan dient U minimaal 5 MINUTEN te wachten voordat men de bovenstaande handelingen herhaalt.

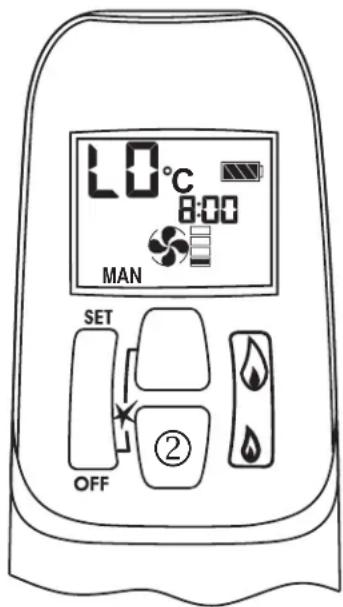

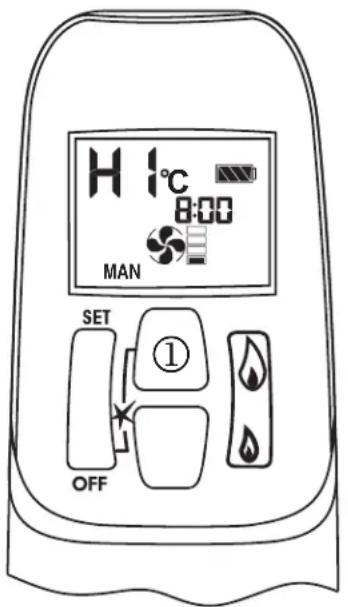

Instellen van de vlamhoogte

• Na ontsteking van de brander gaat de vlamhoogte automatisch maar de maximale stand.
• Druk continu op knop ② om het vlambeeld te verlagen en om de brander uit te schakelen (doven van het vuur: "STAND BY"). Kort op toets ② drukken verlaagt het vlambeeld geleidelijk. Dubbel klik op toets ② en de brander zal maar dekleinstand (LO) gaan.
• Druk op toets ① om het vlambeeld te verhogen. Kort op toets ① drukken verhoegt het vlambeeld geleidelijk. Dubbel klik op toets ① en de brander zal maar de maximaal stand (HI) gaan.

Uitschakelen van het toestel

Druk op toets ② om het vlambeeld te verlagen en om de branderuit te schakelen.
Druk daarna op de"OFFknop ③ om het gehele toestel, inclusief de waakvlam,uit te schakelen.
- Wordt het toestel langerearend nicht gebruikt, dan is het aan te bevelen om de gas afluitkraan in de toevoerleiding dicht te draaien.

Belangrijk: Wonneer door welke oorzaak dan ook de waakvlam dooft, 5 MINUTEN wachten alvorens de waakvlam opnieuw aan te steken.

Storing

Als blijkt dat de signalen van de afstandsbediening Niet goed bij de kachel (ontvanger) aankomen, kan ditveroorzaakt worden door:

• Lege batterijen: batterijen verrangen.

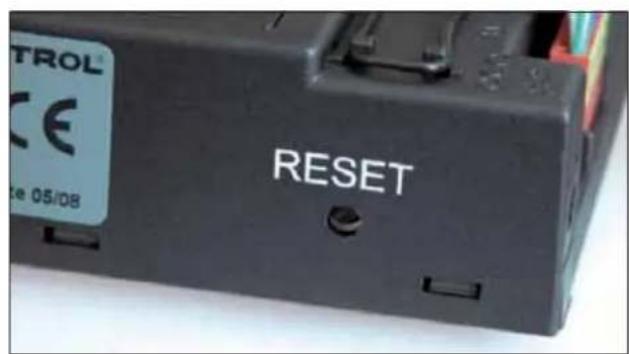

• Een elektronisch probleem: oplossen door de "RESET"knop op de ontvanger in te drukken.
• Indien het toestel zich regelmatig uitschakelt dient u kontact met uw installateur op te nemen.

Bediening (handbediening)

Als de batterijen leeg zich in of in geval dat de ontvanger defect is kan men de kachel ook met de hand bedieren. Hiervoor要去erst de ontsteek (piezo) kabel van de ontvanger worden ontkoppelt en die voorzichtig op de piezo aansluiting van het gasregelblok worden geschoven.

Aansteken en uitschakelen van het vuur

1. Open de gas afluitkraan die in de gasleiding maar het toestel is gemonteerd.
2. Druke "O I" schakelaar ⑤ , op het gasregelblok, in de "I" positie.
3. Draai de motorknop ⑦ , op het gasregelblok, geheel rechtsom. De knop maakt hierbij een tikkend geluid.
4. Draai de bedieningsknop ⑥ , op het gasregelblok, in de MAN positie in de bedieningsknop worden nu een opening zichtbaar ⑧
5. Druk bijvoorbeeld met een pen in de opening het metalen pennenetje in. Er stroomt nu gas waar de waakvlam.
6. Terwijl men het metalen pennenetje ingedrukt houdt, dient men enkele malen de (vierkante) ontsteekknop ⑨ (naast de "OI"schakelaar) in te drukken om de waakvlam te ontsteken. Door het glasraam kan men zien of de waakvlam brandt.
7. Als de waakvlam brandt, het metalen pennenetje nog 10 seconden ingedrukt houden en daarna loslaten. Gaat de waakvlamuit dan dient u minimaal 5 minuten te wachten voordat u de bovenstaande stappen herhaalt.
8. Draai de bedieningsknop ⑥ naar de"ON" positie.
9. Door de motorknop ⑦ linksom te draaien kan men de brander ontsteken en kan men de juiste vlamhoogte kiezen.
10. Om het vuur te doven de motorknop ⑦ geheel rechtsom draaien, de waakvlam blijft branden
11. Om ook de waakvlam te doven要去 de "O I" schakelaar ⑤ op "O" zetten.
12. Gaskraan sluiten.

Eerstekeerstoken

Wanner u uw gaskachel voor de eerste keer gebruikt, moet de haard 'instoken'. Het toestel is voorzien van een hittebestendige laklaag die nog moet inbranden in de kachel. Dat kan een vervelende geur met zich meebrengen, maar is verder onschadelijk. We raden u aan de kachel circa drie uur te stoken op de hoogste stand waar bij u de ruimte goed ventiliert.

Verkleuren van wanden, plafonds en roosters

Na het stoken van de haard hunnen wanden, plafonds en roovers verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS Niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installateur kan u hierover informeren.

Tijdens het instoken kan er aanslag komen op het keramische glas van de kacheldeur. Deze aanslag verwijdert u als het glas koud is eenvoudig met eenlicht vochtige doek. Eventueel gebruikt u special schoonmaakmiddel voor keramische kookplaten.

Op pagina 12 wordt beschreiben hoe u het glas verwijderd.

Let op vingerafdukken

Pas op dat u het gereinigde glas Nieteer met de vingers aanraakt wonneer u de kacheldeur sluit. Vingerafdrukken branden in het glas.

Tijdens de eerste keer stoken, berekent uw kachel zichl hoeveelijd nodig is om de ingestelde temperatuur te bereiken. Op basis waarvan kiest uw haard de meest efficiente manier om het vertrek te verwarmen.

Leterop dat er gen houtblokken Voor de waakvlam liggen. Het gas moet vrijelijk naar de hoofdbrander konnen stromen. De hoofdbrander bevindt zich onder de houtset. Voor een juiste opstellung van de keramische houtset, zie pag 15.

Het is raadzaam in het stookseizoen de waakvlam te lately branden. Dat voorkomt eventuele condensvorming en möglichk kalksporen aan de binnenNZijde van de deur.

Nieuwbouwwoning of recenterenovatie?

Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen,weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen,uron de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds worden warm, wat gele vlekken kan verroorzaken.

Onderhoud

Klein onderhoud

U kurz self uw haard aan de buitenkant schoonmaken met eenlicht vochtige doeck die nicht pluist. Doe dit alleen als de haard koud is. Mocht u koffie of iets anders morsen over de sierlijst werwijl uw haard brandt, zet de kachel dan onmiddelijkukt. Eenmaal afgekoeld kurz u eventuele vlekken verwijderen met eenlicht vochtige doeck.

Gebruik geen agressieve schoonmaak- en schuurmiddelen en geen kachelpoets.

Jaarliks onderhoud

Uw gashaard moet minimaal een keer per Jaar worden gecontrolleerd en onderhoden door een erkend installerateur. De volgende onderdelen worden dan nagekeken:

• De dichtheid van de gas- en rookgasafvoer en de verbrandingsluchttoevoer.
• De juiste werkung van het gasregelblok, het thermokoppelcircuit (beveiliging gegen onverwachte gasuitstroom) en het ontsteken van de hoofdbrander.
• Het volledige kanalensystem, inclusief de gevel- of dakdoorvoer en de uitmonding net waarbuiten.
  Eventuele slijtage van affdichtingen van deuren en glasramen.
• Schoongemaakt worden: de hoofdbrander, de waakvlam, de rookgasafvoer en de toevoer van de verbrandingslucht. Stof in de kachel kan met een stofzuiger schoongemaakt worden.

Veiligheid

Een warmtebron van WANDERS, is meer dan alleen de haard in uw kamer. Ook het rookkanaal en de dak- en/of geveldoorvoer makeel uit van het verwarmingssystem. Alleen als uw gashaard is geinstalleerd met het concentrische rookkanaal van WANDERS, hunnen wij u garanderen dat de kachel veilig brandt.

Elke gashaard van WANDERS is voorzien van een thermokoppelbeveiliging. Dit voorkomt dat gas vrij uitsroomt als de waakvlam is uitgevallen.

Een aantal aanbevelingen voor een veilig gebruik van uw gaskachel:

Stook uw gashaard alleen als hij goed gesloten is. Als het glas is gebroken, mag u de kachel nicht gebruik- en.
Voorkom datkleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat ze Niet alleen als de haard brandt. Gebruik eventueel een haardschem.
Zet de ontstekingsknop op het symbol van dekleine vlam om de afstandsbediening buiten werking te stellen terwijl de waakvlam blijf branden. Zo weet u zeker dat niemand per ongeluk de haard hoger of lager zet.
Laat kinderen nooit spelen met de afstandsbediening.
Giet of leg geen brandbare vloeistoffen en materialen op de houtset. Dit kan de kachel onherstelbaar beschadigen.
- Plaats geen brandbare materialen, bijvoorbeeld gordijnen, vlak bij de haard. Houd minimaal een afstand van 1,5 meter aan.
- De gashaard mag alleen gerepareerd worden met originele onderdelen en door een erkend installmenteur.
- Mocht om welke reden dan ook de waakvlam uittallen, wacht dan vrij minuten voordat u de kachel weer ontsteekt.

Mogelijk foutmeldingen

Mocht uw gashaard Niet waar wens functioneren, neem dan contact op met de verkoper van uw gaskachel of een erkend installmenteur. Mocht de waakvlam Niet aanslaan, dan kurz u zich actie ondernemen.

• Controller of de gastroevoer open staat. Mocht u deze nicht kuren vinden, neem dan contact op met uw installateur.
  Mogelijk oorzaak is lucht in de waakvlamleiding. Wacht vrij这段时间 en ontsteek de kachel opnieuw. Lukt dit opnieuw Niet, schakel dan een erkend installeratuar in.

Garantie

Op uw inbouwgaskachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 1aar na aankoopdatum, mits de haard op de juiste wijze is geinstalleerd en worden gezrukt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gefallen ontvangt u Gratis neue onderdelen. Arbeidsloon en andere kosten vallen nicht onder de garantie. Defecte onderdelen kunt u franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.

Buiten de garantie vallen: storingen ontstaan door: onoordeelkundig gebruik; nied juiste naleving van de installment- en bedieningsvoorschriften; installment door een Niet-erkend installerateur; verwaarlozing van het toestel en het ombouwen van de haard maar een andere gassoort.

Wanders is nicht verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen können ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimisieren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installateur kan u hierover informeren.

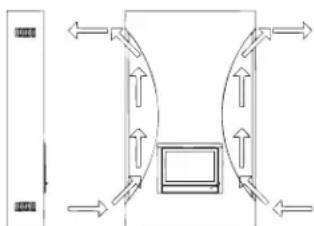

Wanders advisert ten allenijke schouwbeluchting voor inbouw- eninzethaarden.

Klachten worden in behandeling genomen nadat de verkoopfirma, installment of het gasbedrijf een klacht heeft ingediend, vergezeld van een kopie van de aankoopbon met aankoopdatum. Reparations geenrecht op verlenging

van de garantietermijn. Alle gevolgschade worden uitgesloten.

Installatievoorschriften Square 60 Gas

Uw gashaard mag alleen geinstalleerd worden door een bevoegd installerateur en in combinatie met het concentrische kanalensysteme van WANDERS. Pas dan is de haard goedgekeurd volgens de Europese CE-norm voor gastroestellen. Wij bieden geen garantie wanner de gaskachel onvolledig of onjuist is aangesloten en/of geinstalleerd. Het kanalensystem bestaat uit een binnenkanaal met een diameter van 100 millimeter en een buitenkanaal van 150 millimeter.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installmenteur volgens de algemeen geldende gasinstallatievoorschriften en volgens onderstaande installmentievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van gesloten gastroestellen. Alleen een erkend installmenteur heeft de bevoedheid om (volgens de voorschriften) de instelwaarden te veranderen en eventuele overige aanpassingen door te voeren.

Voor de installmentie van het toestel dient de installerateur te controeren of de gegevens op het typeplaatje overeenkomen met de gassoort en druk waar het toestel op aangesloten worden. Is dit nicht het geval, dan mag de gaskachel Niet worden aangesloten.

Plaatsing

De gashaard is ontworpen om in te bouwen in een neuew te bouwen schouw van onbrandbaar materiaal. Als er zich brandgevaarlijk materialen acheter of langs de gaskachel bevinden,要去en brandvrije platen geplaatst worden.

De gashaard is[zonder problemen teplaaten in een kierdichte of mechanisch geventileerde woning. Hiervoor is geen extra beluchting voor de verbranding nodig. Een rookgasventilator is Nietoodzakelijk. Rookgassen worden door naturuurlijke trek via het binnenkanaal afgevoerd aan buiten. De zuurstof om de kachel te stoken, wordtussen de kanalen aangevoerd. Het is om die reden verboden isolatie aan te brengen:tussen het bennen buitenkanaal.

Isolatie

In verband met de hoge buitenwandtemperaturen tot circa 150 graden Celsius (300 graden Fahrenheit) is het verboden brandbare materialen in de nabijheid van het kanalensysteme toe te passen. Het hele concentrische kanalensysteme moet brandvrij omkokerd worden tussen deplaats waar deze uit het zich verdwijnt tot deuitmonding in gevel of dak. Ventileer het omkokerde concentrische kanaal door (per verdieping) nabij vloer en plafond een rooster teplaatsen. Gebruik universe muurbeugels met een diameter van 150 millimeter voor het bevestigen van het concentrische kanalensystem.

Als er gebruik worden gemaakt van een bestande schoorsteen, dient u eerst na te gaan of deze schoorsteen voldoende is geisoleerd en een voldoende diameter heeft voor het concentrische kanalensystem. Als de schoorsteen eerder is gebruikt voor een hout of kolen openhaard要去 deze vakkundig worden schoongemaakt. Voor aansluiting van een gashaard op een bestande schoorsteen,要去 u de speciale aansluitset van WANDERS gebruiken.

Gasaansluiting

• Gebruik in de toevoerleiding een goedgekeurde G3/8" stopkraan met koppeling. De gasaansluiting zit aan de rechterzijde van het toestel.
• Ontlucht de toevoerleiding voordat het toestel worden vastgekoppeld.

Vermijd spanningen op de bedieningskraan en leidingen. Dit geeft kans op gaslekkage.
- Controller de aansluiting op gasdichtheid.

Aanwijzigingen elektrotechniek

• Op pagina 60 vindt u het aansluitschema van de ventilator en afstandsbediening.
• De installmentie is uitgelegd voor 230Vac 50Hz en de beschermingsgraad is IP20.
• De installmentie moet gebeuren volgens de nationale en plaatselijk geldende voorschriften.
• De kachel moet ten allen tijde op een geaard stopcontact aangesloten worden. De kachel mag anders nicht in gebruik worden genomen.
• Als aan de kachel of het elektrische gedeelte gewerkt worden, moet ten allen tjnde de stekker uit het stopcontact gehaald worden.
• De contactstop dient ten allen Hijde bereikbaar te zich.
• Wanner het toestel-aansluitsnoor beschadigd is dient u deze te verrangen door een origineel door de fabrikant te leveren exemplaar.

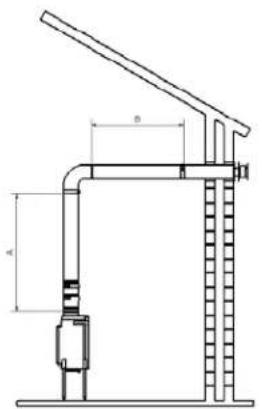

Plaatsen van het concentrische kanalensysteme

Het concentrische kanalensystem bestaat uit drie onderdelen: de kanalen zelf, de doorvoer door dak of muur en deuitmonding. De diameter van het concentrische kanaal voor de Square is 100 / 150mm

Voorschriften voor hetplaatsen van de uitmonding

De uitmonding van het kanalensystem kan men bovendaksplaatsen, of gegen een zichgevel.

Uitmonding bovendaks

Bijplaatsing bovendaks, moet de uitmonding minimaal 50 centimeter zich verwijderd van dakranden met uitzondering van de eventueel aanwezige nok. Houd ook rekening met deplaats van de uitmonding ten opzichte van ventilatieoppeningen, beweegbare ramen en verbrandingsluchttoevoerzoieningen.Raadpleeg de nationale en regionale voorschriften.

Uitmonding in de gevel

Bijplaatsing in een zijgevel, moet de uitmonding minimaal 50 centimeter zich verwijderd van hoeken van het gebouw, dakoverstekken, dakgoten, balkons en dergelijkke. Die afstand is Niet nodig als de uitmonding doorloopt tot tenminste de voorzijde van het overstekende deel.

Houd ook rekening met deplaats van de uitmonding ten opzichte van ventilatieopingen, beweegbare ramen en voorzieningen voor de verbrandingsluchttoevoer. Raadpleeg de nationale en regionale voorschriften.

Opstellingsmogelijkheden kanalensysteme

De totale lenghte van het kanaalsystem mag nooit meer�n dan 10 meter exclusief de doorvoer door de muur en de uitmonding. De maximale horizontale lenghte is 3 meter. Een haakse bocht van 90 graden geldt als een lenghte van 2 meter. Voor een bocht van 45 graden is de rekenlengte 1 meter.

Voor de gecombineerde rookgasafvoer en verbrandingsluchttoevoer要去en van de volgende opstellingsmogelijkheden gebruiken van het WANDERS concentrische kanalensystem: met muurdoorvoer, met dakdoorvoer of dakdoorvoer met versleeping.

Maak een keuze uit de aansluitingsmogelijkheden. Bouw dan de eerste meter concentrische pijp op vanaf het contradeel in het toestel. U weet dat de montage correct is als u van boven af de blauwe, rubberen afldichtring

in de pijp Aunt zien. Houd verder een afstand aan van minimaal 5 centimeter tussen de buitenkant van de concentrische pijp en wand of plafond. Start.altijd met 1 meter vertical.

Let vooral op een juiste montage als -door bouwkundige omstandigheden- een deel van het dubbelwandige pijpensysteme moet worden ingebouwd.

Geveldoorvoer

• Plaats algend een meter vertikaal voordat u de geveldoorvoer maakt.
• De maximale lenghte voor een horizontally segment is 3 meter.
• Bepaal de plaats van het toestel en de geveldoorvoer.
  Maak voor de geveldoorvoer een gat 160mm
  Sluit de geveldoorvoer met een bocht aan op de uitmonding van het toestel. Druk deze aan en breng de klembanden aan. De blauwe, rubberen ring zorgt voor voldoende afldichting van het verbrandingsgas afvoersysteme.
  Staat het toestel verder dan 1 meter van de gevel,plaats dan eerst de verticale meter pijp op het toestel, dan de bocht,ervolgens de geveldoorvoer en maak deze tot slot gasdicht.

Dakdoorvoer

Een dakdoorvoer kan op elk punt van het dak uitmonden, eventueel met een versleeping maar de nok. De dakdoorvoer worden geleverd met een universeel verstelbare pan voor een schuin dak, of met een plankplaat voor een plat dak.

• Bepaal deplaats van het toestel en de dakdoorvoer.
  Maak voor de dakdoorvoer een gat 160mm
  Sluit de pijpen verticaal aan op de uitmonding van het toestel, druk dele aan en breng de klemband aan.
• Bepaal de lengte van de benodigde pijpen en zorg ervoor dat de plankplaat of de universele pan goed aansluit op het dak.
  Zaag de buitenpijp af op de goede lenghte en sluit de dakdoorvoer aan op de concentrische pijpen.

Eerst het pijpensystem aanbrengen, dan het toestelplaatsen

U kunt ook het concentrische pijpensystem aanbrengen voordat u het toestelplaatst. Zorg er dan voor dat u de aansluiting op het toestel van inschuifbare pijp maakt.

Openen van de deur

De deur kan geopend worden door het kader eraf te beuren en de 3 schroeven (8 mm) los te draaien. Vervolgens kan men de glaslijst en de ruit verwijderen.

Pijpmond verwijderen

Verwijder eerst de inlegplaat van de bodem (A)
Verwijder dechterwand (B)
- Verwijder de pijpmondonderdelen (C en D)

Montage stuw

Afhankelijk van de lenghte en vom van het concentrische kanalensystemm0100-0150mmendeuitmondingsconstructie dient men een stuw met een diameter van 070, 065 mm of 040 volgens de tabellen in de bovenzijde van de verbrandingskamer te monteren.

De standard doorlaat voor de rookgassen is 100mm

Zorg ervoor dat de stuw juist gemonteerd worden. Montage van de stuw in een foutieve situatie kan storingen aan het toestel veroorzaken.

Gassoort A (min.-max.) B (min. - max.) Stuwplaat Gassoort A
aardgas 1,0 - 3,0 m 0 - 0,5 m 70 mm aardgas	5,0 - 10,0 m	Ø	40 mm
aardgas 1,2 - 3,0 m 1,0 - 3,0 m NEE aardgas	1,0 - 5,0 m		Ø 65 mm
alle maten�显示屏 de lenghte van de muurdoorvoer			alle maten�显示屏 de lenghte van de dakdoorvoer

Gassoort B (min. - max.)	A1 (min. - max.)	A1 + A2 (min. - max.)	Stuwplaat
aardgas 1 - 3 m 1 - 10 m 1 - 10 m	NEE
(A1 + A2 : B) : 1 Verhouding verticaal tot horizontaal (of 45° omhoog) is altijd minimaal 2 op 1
alle matenijken exclusief de lenghte van de dakdoorvoer

Hetplaatsen van de haard

WANDERS advisiert schouwbeluchting bij alle haarden die worden ingebouwd.

• Het toestel dient te worden ingebouwd in een schouw van onbrandbaar materiaal. Als er zich brandgevaarlijk materialen acheter of langs de gaskachel bevinden,要去en brandvrije platen geplaatst worden.
• De schouw dient voorzien te zijn van convectieroosters aan de onder en de bovenzijde.
• De minimum afstand van het toestel tot de afterwards band bedraagt 10 cm. De minimum afstand links of rechts van de kachel bedraagt 10 cm.
• Het toestel dient op een voldoende stevige vloer geplaatst te zich.
  Men mag geen brandbare materialen zoals bijvoorbeeld gordijnen in de nabijheid van het toestel toepassen en/ofplaatsen de minimale veilige afstand is 1,5 m.

Houtsetplaatsen

Denk er wel aan dat de blokken exact volgens het voorbeeld geplaatst worden.

Plaats eerst dechterstam en de embers op de brander dan de rest van de stammen als alles volgens de Foto's ligtkest u de tussen ruimtes opvullen met schors denk eraan geen schors op de brander leggen.

Zorg er voor dat de deur goed gesloten worden alvorens de kachel aan te steken.

Zorg ervoor dat u het glas Niet met de vingers aanraakt wonneer u het terugplaatst. Vingerafdrukken branden in het glas.

Zorg ervoor dat de deur weer correct worden teruggeplaatst en gesloten, voordat u de haard aansteekt.

Voorkom dat een bloc voor de waakvlam komt te liggen. De hoofdbrander kan dan nicht gaan branden en onverbrand gas kan zich verzamelen in de kachel. In dat geval dient u de waakvlam te doven en uw installerateur te waarschuwen.

Het is verboden extra keramische (hout-)blokken of and material toe te voegen aan de houtset. Gebruik van vermiculiet korrels is verboden (propaan). De kachel werkt dan nicht maar behoren en kan onherstelbaar beschadigen. Keramische houtblokken mag u alleen verrangen door bezelfde soort blokken van WANDERS

General 18

Batteries 18

38	1		afdekplaat pijpmondHSQ.2132
		bev200507437	VERLENGMOER M5X30
			luchtaanvoerSSQ.9008135
34	1		rookgasalvoerSSQ.9009
			handgreepHSQ.2130233
		DRA.00.800623	8ift
31	1	HSQ.2131	sierraam standaard
		INK.00.6847430	schroefdraadplug M16
			hitteschild ontvangerHSQ.2126129
28	1		SIERLIJUSTSSQ.6008
		HSQ.2110127	afdekplaat binnenwerk
		HSQ.2129226	houser flex buis
25	1	HSQ.2125	schemplaat ontvanger
24	2	HSQ.2128	glasstrip onder en boven
		HSQ.2127123	steun ventilator
22	1	HSQ.2124	onderplaat buitenmantel
		HSQ.2111121	explosieluik
		SSQ.9005116	inlegplaat
13	1	HSQ.2123	bovenplaat buitenmantel
		INK.00.6848212	veersnapper staal
		INK.00.703641	STELVOET M10 X 70 D = 50MM
10	2	verlengmoer m5x10	VERLENGMOER M5X15
9	2	BEV200506	VERLENGMOER M5X15
8	1	SSQ.9002	ventilatorbak
7	1	GLA.00.0826	ruit
6	1	INK.00.6280 rechts	flex buis
5	1	INK.00.6280 links	flex buis
4	1	SSQ.9006	aansluitstuk flex
3	1	SSQ.9003	branderset G25
2	1	HSQ.2122	buitenmantel
1	1	SSQ.9000	binnenwerk
Pos	Aantal	Struct. nr.	Omschrijving

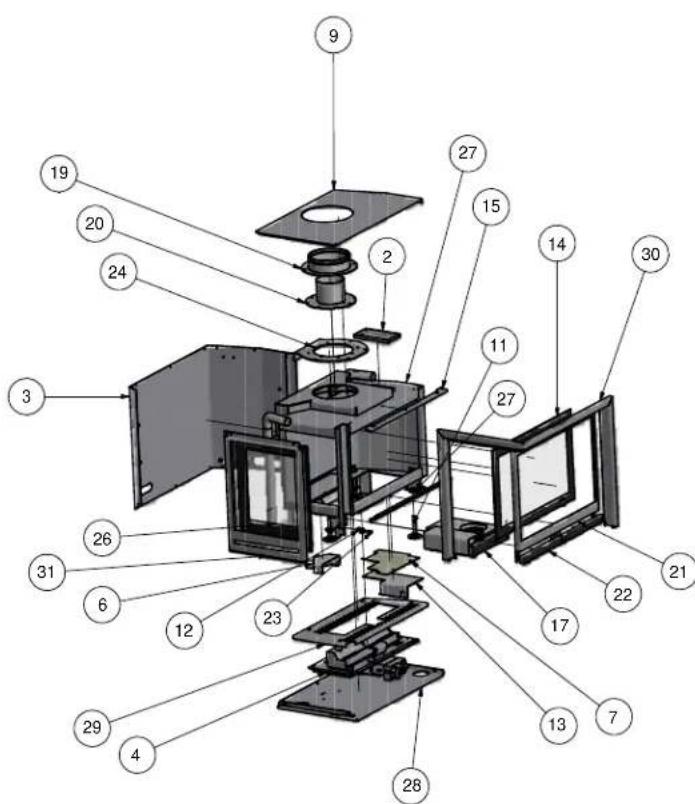

		bev241000 135	ELSMOER M10 ROND
34	1	HSQ.2206	steun onder binnenwerk
33	1	HSQ.2307	afdekplaat binnenwerk
			afdekplaat binnenwerk ijkantHSQ
31	1		afdeklijst ijraamSSQ.9021
			sierlijstSSQ.9018130
29	1	SSQ.9019	inlegplaat
28	1	SSQ.9020	bodemplaat buitenmantel
27	1	SSQ.9017	binnenwerk
			ijruitGLA.00.0828126
		bev200507425	VERLENGMOER M5X30
			afdekplaat pijpmondHSQ.2132124
			stiftDRA.00.8006223
22	2	HSQ.2130	handgreep
21	1	HSQ.2131	sierraam standaard
			rookgasafvoerSSQ.9009120
19	1	SSQ.9008	luchtaanvoer
		HSQ.2129118	houser flex buis
		SSQ.9002117	ventilatorbak
16	1	flex buis kort
		HSQ.2128215	glasstrip onder en boven
14	1	GLA.00.0826	ruit
		HSQ.2126113	hitterschild ontvanger
	212	INK.00.6848	veersnapper staal
	411	INK.00.7036	STELVOET M10 X 70 D = 50MM
10	4	INK.00.6847	schroefdraadplug M16
9	1	HSQ.2312	bovenplaat buitenmantel
8	2	BEV200506	VERLENGMOER M5X15
7	1	HSQ.2125	schermplaat ontvanger
6	1	SSQ.9006	aansluitstuk flex
5	1	HSQ.2127	steun ventilator
4	1	SSQ.9003	branderset G25
3	1	HSQ.2310	buitenmantel
2	1	HSQ.2111	explosietuik
1	1	0000	flex buis lang
Pos	Aantal	Struct. nr.	Omschrijving

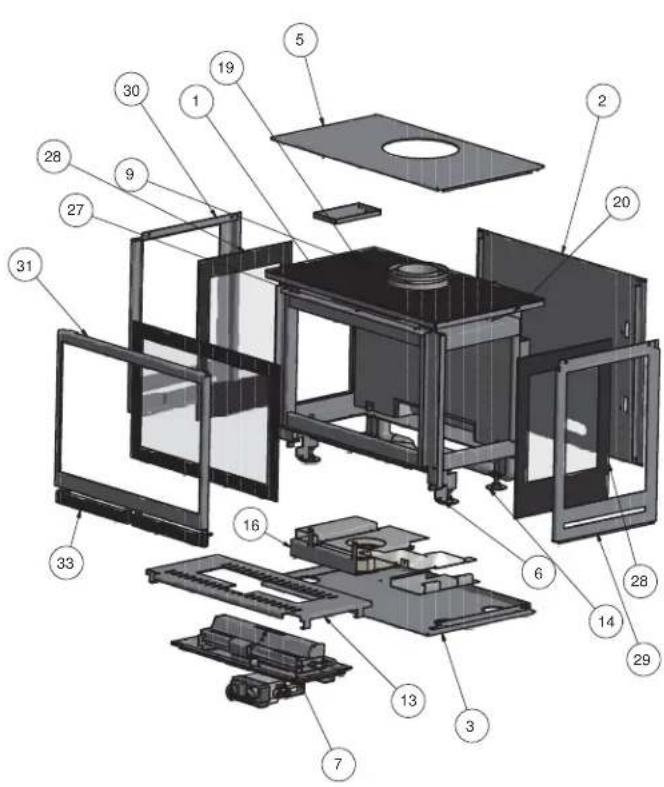

35	1	bovenplaat glas	bovenplaar 3 ijdig wall
34	1	ijdig wall	bovenplaar 3 ijdig wallbovenplaat 3
			handgreep aluminiumINK.00.1100233
		DRA.00.800623	slit
31	1	HSQ.2131	sierraam staandaard
30	1		afdeklijst ijraamSSQ.9021
29	1		afdeklijst ijraamSSQ.9016
28	2	GLA.00.0829	lrluit
27	2	HSQ.2128	glassstrip onder en boven
26	1	GLA.00.0826	ruit
			veersnapper staalINK.00.6848225
24	1	Empf GV60
23	1	HSQ.2126	hittleschild ontvanger
22	1	HSQ.2125	schemplaat ontvanger
21	4		schroefdraadplug M16INK.00.6847
20	1	INK.00.6280 rechts	flex buis
19	1	INK.00.6280 links	flex buis
18	1		aansluitstuk flexSSQ.9006
17	2		afdekplaat binnenwerkHSQ.2407
16	1	SSQ.9002	ventilatorbak
15	1	HSQ.2127	steun ventilator
		INK.00.703641	STELVOET M10 X 70 D = 50MM
13	1	HSQ.2409	inlegplaat
		HSQ.2111112	exposieliuk
11	4	bev200507	VERLENGMOER M5X30
10	1		rookgasafooerSSQ.9009
9	1	SSQ.9008	luchtaanvoer
8	1		afdekplaat plijpmondHSQ.2132
7	1		branderset G2SSQ.9003
6	2	HSQ.2206	STE N ONDER BINNEN ERK
5	1	SSQ.9024	bovenplaat sam
3	1	SSQ.9023	onderplaat sam
2	1	HSQ.2410	buielenmantel
1	1	SSQ.9022	binnenwerk
Pos	Aantal	Struct. nr.	Omschrijlvng

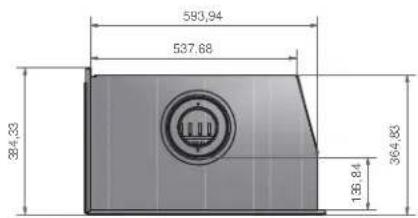

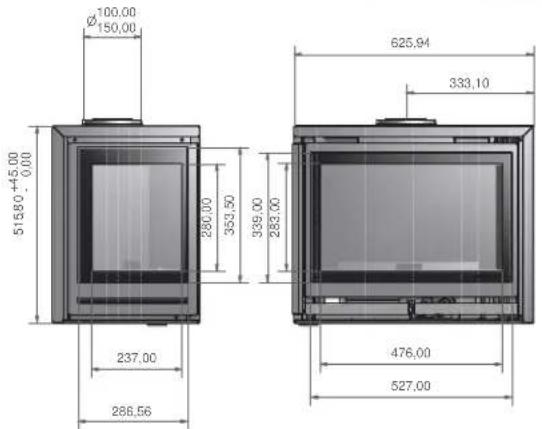

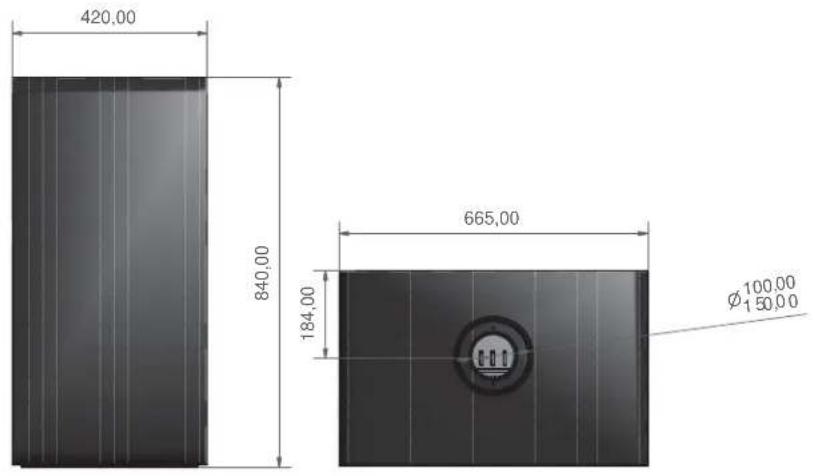

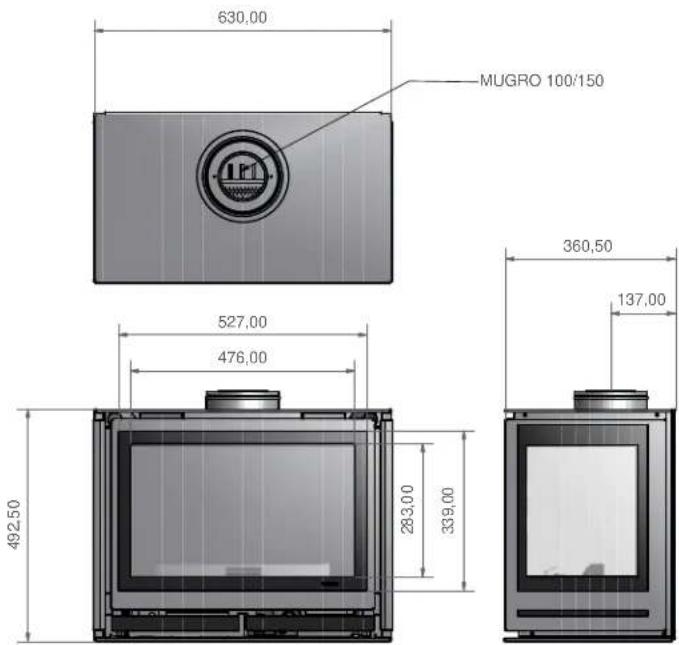

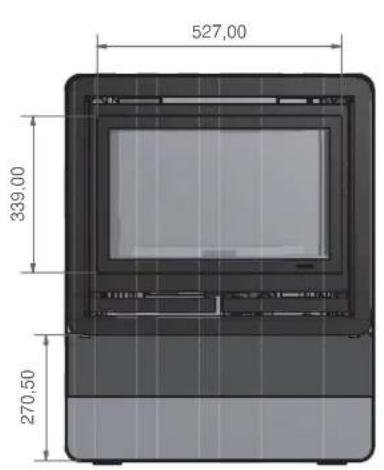

Square 60G + Limba

let op, sommige maten zin in override

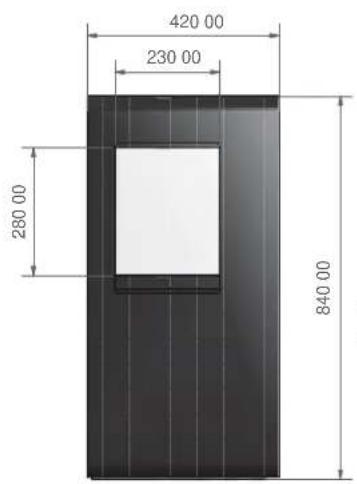

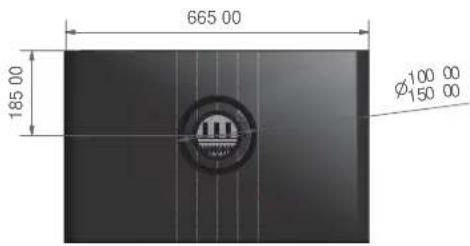

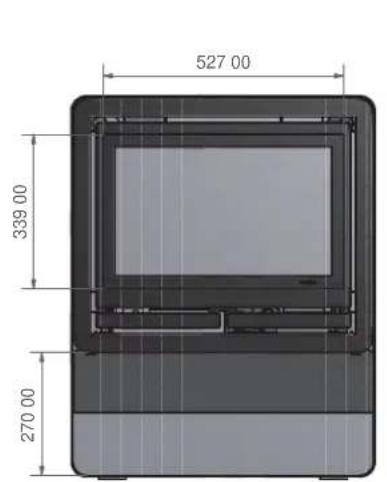

Square 60 G Trilateral + Limba

let op sommige maten iin in override

Gasdetails / Gas details / Donnén sur les gaz / Gas einstellungen

Voor de installation van het toestel dient de installeur te controlleren of de gegevens op het typeplaatje overeenkomen met de gassoort en druk waar het toestel op aangesloten worden. Is dit Niet het geval, dan mag de gaskachel Niet worden aangesloten.

Aardgas gegevens / Natural gas

A	B	C	D	E	F	G
NL	G25 I2L	25 mbar	4,8 kW	21 mbar	2,00	0,575 m3/h
BE	G20/G25 I2E+	20/25 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
FR	G20/G25 I2E+	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
IT	G20 I2H	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
DE	G20/G25 I2ELL	20 mbar	4,7 kW	19,4 mbar	1,80/2,00	0,498 m3/h
AT	G20 I2H	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
GB	G20 I2H	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
PT	G20 I2H	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
ES	G20 I2H	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
DK	G20 I2H	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
LU	G20/G25 I2ELL	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
IE	G20 I2H	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
SE	G20 I2H	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h
NO	G20 I2H	20 mbar	4,7 kW	19,4 mbar	1,80	0,498 m3/h

garantiebewijs / guarantee certificate / certificat de garantie / garantieschein

model / model / modele / modell

serienummer / serial number nr. de série / seriennummer

aankoop datum / date of purchase
date de lachat / kaufdatum

kopie aankoopbewijs bijvoegen Aub / please enclose copy of proof of purchase / s'il vous plait joindre copie de la preuve d'achat /itte kopie vom kaufbeleg beifugen

naam/name/nom/name

postcode - plaats / postal code - town code postal - lieu / postleitzahl - ort

land / country / pays / land

dealer gegevens / dealer information / l'information revendeur / handler informationen

naam/name/nom/name

adres / address / adress / adress

postcode - plaats / postal code - town code postal - lieu / postleitzahl - ort

land / country / pays / land

Onder de garantie vallen alle gelebreken die te herleidenen zich tot materiai- en constructielfouten. In die gewallen ontvangent u Gratis niuewe onderelden. Arbeidsoon en andere Kosten vallen niet onder de garantie. Defecte onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V. Amtweg 4,7077 AL, Netterden.

Voordat de haar geplaatst wordt, moet u controlenen of er zlichtbare schade is aan het toestel. In dat geval moet u het toestel Niet accepteren, maar contact opopen met uw leverancier.

Buiten de garantie valven: het glas, storingen ontstuan door onordoeildenkundig gebuizniet juicesite naiveving de landelijkke voorschriften en die bijwegvegerol installatione-en bedienningsvoorrichten; installatie doen een nicht door WANDERS erkind installmenter de dealer; verwarklozing van het toestel en bij wisseling van eigenaar. De garantie verwait ook by gebuiznien an een verkeerde brandstoff.

WANDERS Is Niet verantwoordelijk voor eventuale schuren in sierpleisterwerk en verleukenen van wanden, plafonds en/o roosters na het stoken van de haard. Verkleukenen kannen ontstaan doordat stofdeelijtes verbranden in de conviectiemantel. Om de kans op schuren in sierpleisterwerk en eventuale verleukenen te minimalisieren verwijden wij hier het advies dat gegeven wordt in de sfeeraardenbranche. Uw installateur kan u hierover informeren.

Klachten worden in behandeling genommen nadat de verkoopfirma/installatuer of het gasbedrijn een klacht heeft ingiend, vergezeld van de aankoopdatum en een klop van de aankoopboon. Reparatures geenrecht op verlangen van de guarantiertijmern.

Alle gevolgschade wordtuitgesloten.
