GEBRUIKSAANWIJZING Connect DA51 MARMITEK

GEBRUKSAANWIJZING 43

1 Table of contents

1 Inhoudsopgave 43
2 Veiligheidsinstructies 44
3Uw product 45

3.1 Introductie 45
3.2 Inhoud van de verpakking 45
3.3 Overzicht van het product. 46

4 Aan de slag. 47

4.1 Het product aansluiten 47
4.1.1 Aansluiten op de digitale bron (bijv. tv) 47
4.1.2 Aansluiten op uw audio versterker 47
4.2 Voeding 47

5 Verbindingsdiagram 48
6 Productinformationatie 48

6.1 Technische specifications 48

7 Veelgesteldevragen (FAQs) 49
8 Kennisgeving 49

8.1 Verklaring van overeenstemming 49
8.2 Recycling 50
8.3 Auteursrechten 50

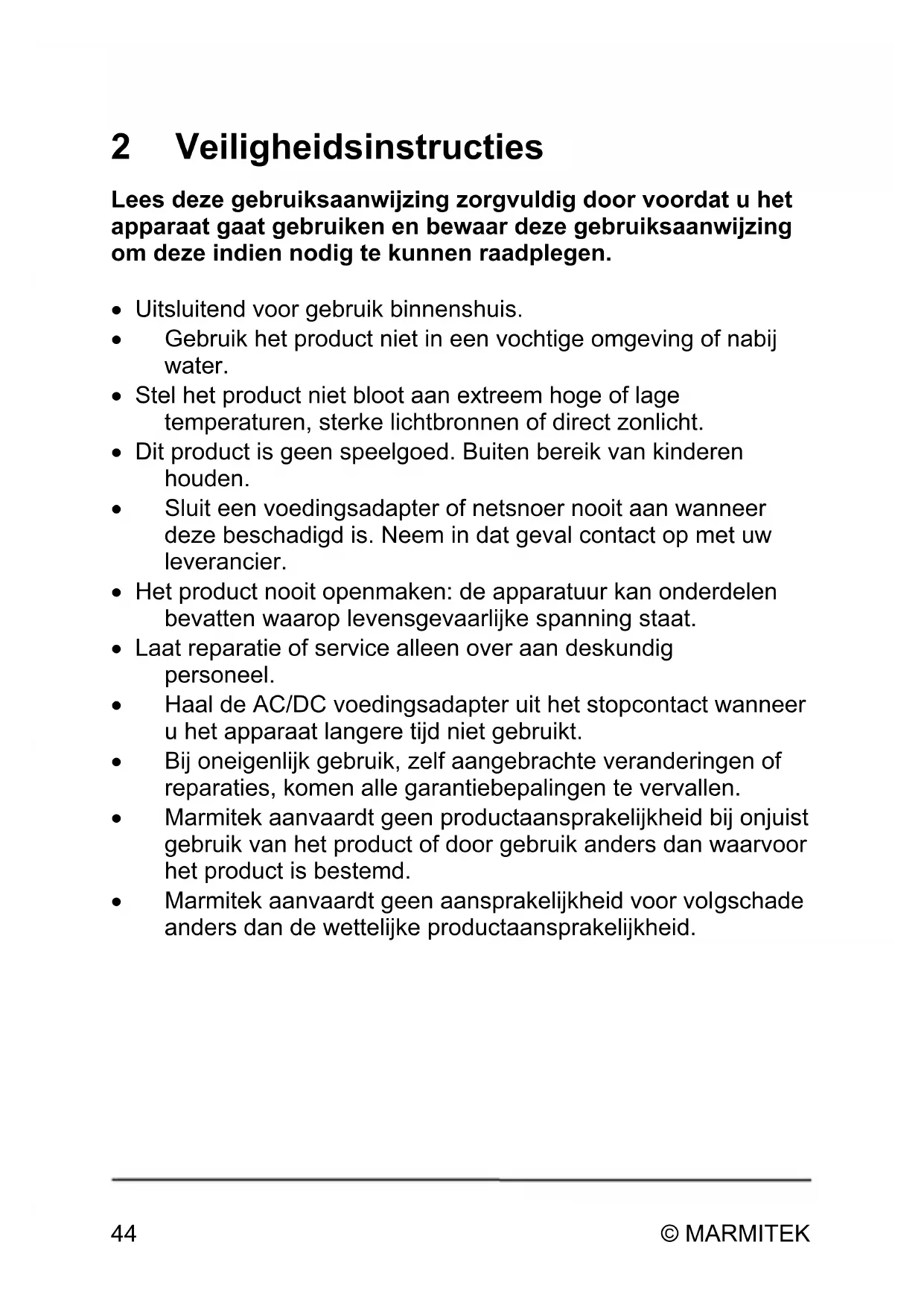

2 Veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te konnen raadplegen.

• Uitsluitend voor gebruik binnenshuis.
• Gebruik het product Niet in een vochtige omgeving of nabij water.
• Stel het product Niet bloot aan extreem hoge of lage temperaturen, sterke Lichtbronnen of direct zonlicht.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
  Sluit een voedingsadapter of netsnoer nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat.
• Laat reparatie of service alleen over aan deskundig personnel.
  Haal de AC/DC voedingsadapter uit het stopcontact wanner u het apparaat langerearend Niet gebruikt.
  Bij oneigenlijk gebruik, selbst aangebrachte veranderingen of reparations,kommen alle garantiebepalingen te verrallen.
  Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoort het product is bestemd.
  Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

3 Uw product

3.1 Introductie

Gefeliciteerd met de aankoop van de Marmitek Connect DA51. Met deze digitale tv audio maar stereo audio decoder kut u het digitale geluid van uw tv doorsturen maar uw analoge audio versterker. Ideaal voor als uw analoge audio versterker geen digitale audio ingangen heeft. De Marmitek Connect DA 51 is zeer eenvoudig te installereren.

De Marmitek Connect DA51:

• Digitale tv audio maar stereo audiö decoder & converter
  Sluit uw nieuwe tv aan op de analoge ingang van uw versterker
• Converteer digitale audio signalen van uw tv (Toslink/coaxial) maar een links/rechts (analoog) audio signaal
• Ideal wanner uw audio versterker geen digitale audio ingangen heeft.
• Decodeert en converteert zowel digitale ongecomprimeerde stereo signalen (PCM) als meerkanaals audio signalen (Dolby Digital 5.1 en DTS ES6.1).
• Direct maar voor gezruik, geen configuratie nodig.
  Zeer compact

3.2 Inhoud van de verpakking

A. 1x Audio Decoder
B. 1x 5V/1A DC USB power adapter
C. 1 × Mini USB voedingskabel
D. 1 x Gebruiksaanwijzing

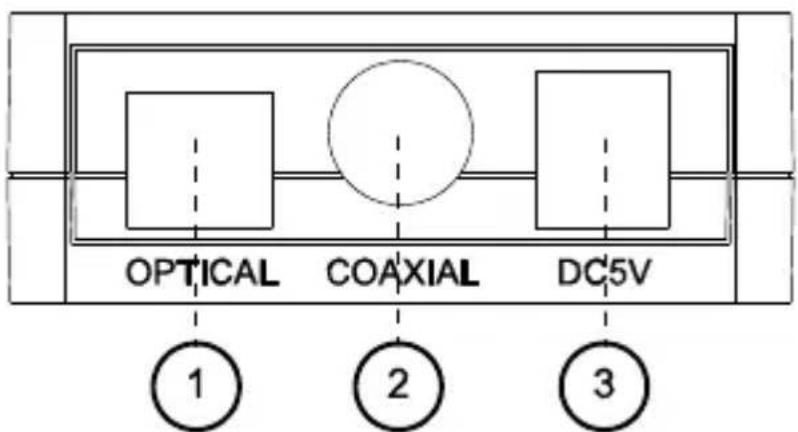

3.3 Overzicht van het product

1. Toslink aansluiting
2. Coax aansluiting
3. Aansluiting voor voedingskabel

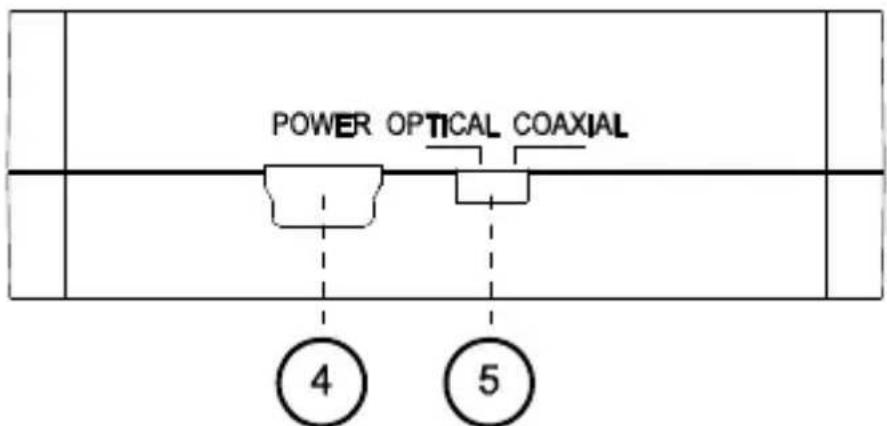

1. Aansluiting voor de mini USB voedingskabel
2. Switch Optisch / Coax

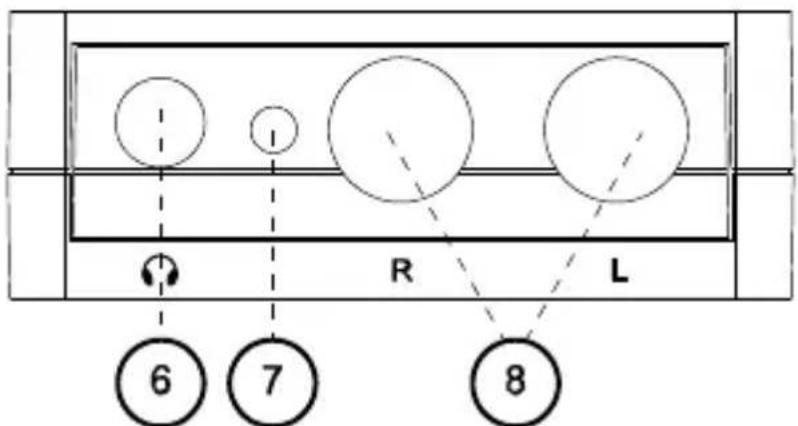

1. Aansluiting voor hoofdtelefoo
2. LED voeding indicator
3. Aansluiting voor Stereo line uitgang

4 Aandeslag

Voor u het product in gebruik kunt nemen要去en de volgende stappen ondernomen worden.

• Sluit uw tv (of andere digitale audio bron; Blue-ray speler, game console, decoder/settop box etc.) aan op de Connect DA51.
• Selecteer de gewenste audio input.
• Sluit uw audio versterker aan op de Connect DA51.
• Voorzie de Connect DA51 van voeding.

We zullen dit nu stap voor stap aan u uitleggen.

4.1 Het product aansluiten

4.1.1 Aansluiten op de digitale bron (bijv. tv)

Sluit de Toslink/ optische kabel of coax kabel van uw tv (of andere bron) aan op de 'optical' (1) of 'coaxial' (2) input van de Connect DA51.

Ze de input select switch (5) op 'optical'of 'coaxial', dit is afhankelijk van de hiervoor gekozen input.

4.1.2 Aansluiten op uw audio versterker

Verbind uw analoge audio versterker met de Connect DA51 via de R/L uitgang (8)

4.2 Voeding

Sluit de meegeleverde power adapter (B) aan op de Connect DA51 (4) via de micro USB kabel (C). Stop de voedingsadapter in het stopcontact.

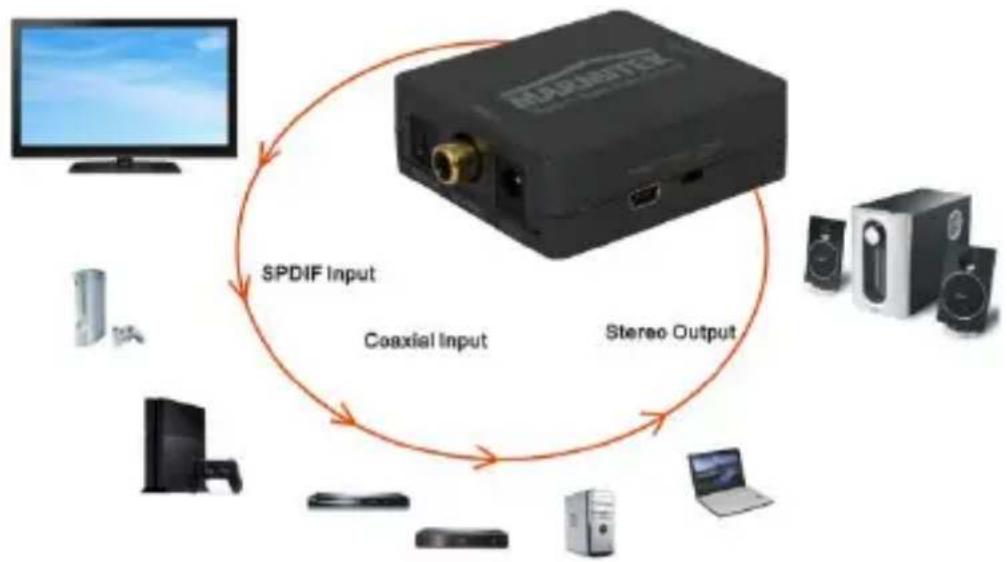

5 Verbindingsdiagram

6 Productinformationie

6.1 Technische specifications

Ondersteunde audio formaten: 2-kanaals LPCM, 32KHz,

44.1KHz, 48KHz, 96KHz sample

frequencies

Dolby Digital 5.1

DTS-ES6.1

Signaal / ruis verhouding: ≥ 120db

Kanaal scheiding Audio R/L: ≥85db.

Frequentiebereik: (20Hz 20KHz) + / - 0.5db.

Afmetingen (H x B x D): 20x55x72 mm.

Gewicht:

40

gram.

7 Veelgestelde vragen (FAQs)

U heeft geen geluid

Verzeker uervaan dat de power led brandt en de input select switch in de juiste stand staat.

Heeft uvragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com.

8 Kennisgeving

8.1 Verklaring van overeenstemming

CE Bij deze verklaart Marmitek BV, dat deze Connect DA51 voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen: Richtlijn 2004/108/EG van het Europees Parlement en de Raad van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstates inzake elektromagnetische compatibilititeit. Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende de onderlinge aanpassing van de wettelijkke voorschriften der lidstates inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen. Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 betreffende beperking van het gebruik van bepalde gevaarlijke stoffen in elektrische en elektronische apparatuur. Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in Niet-belaste toestand en de gemiddelde actieve efficientre van externe stroomvoorzieningen.

8.2 Recycling

Milieu-informatie voor klanten in de Europese Unie. De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbol op het product of de

verpakking, nicht mag worden ingezameld met nicht-gescheden huishoudelijk afval. Dit symbol geeft aan dat het product apart要去 worden ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de waarvoordoor door de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voormeer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of Dienst afvalverwerking, of met de winkel waar u het product hebts aangeschaft.

8.3 Auteursrechten

Marmitek is een handelsmerk van Pattitude BV. Connect DA51™ is een handelsmerk van Marmitek BV. Alle rechten voorbehonden. Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar Niet beperkt tot model nummers, software, audio, video, tekst en Foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar+zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de Voorafgaande schriftelijktoestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen to worden behonden op alle reproducties. Andere in deze handleiding genoemde bedrijfs- of productnamen+konnen handelsmerken van de desbeteffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatie. Dit betekent nicht dat deze producten door Marmitek worden aanbevolen of door Marmitek�n goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwhaarheid van deze producten

Marmitek bv - postbus 4257 - 5604 EG Eindhoven – Nederland
