GEBRUIKSAANWIJZING RaVage 4x4 V2 Reely

NL Gebruiksaanwijzing

Monstertruck RaVage 4x4 V2

Bestelnr. 3165166 Pagina 56 - 73

1. Inleiding 58
2. Meest recente gebruiksaanwijzing 58
3. Beoogd gebruik 58
4. Verklaring van de symbolen 59
5. Omvang van de levering 59
6. Lijst met reserveonderdelen 59
7. Veiligheidsinstructies 59

a) Algemeen 60
b) De auto besturen 61

1. Batterijinformatie en veiligheid 61

a) Algemene informatie 61
b) Li-ionbatterij 62
c) AA-batterijen/accu's. 62
d) De batterij van het model opladen 62

1. Bedieningselementen 63

a) Modelauto 63
b)Zender (afstandsbediening). 64

1. Voorbereidingen om te beginnen met rijden 65

a) De autobatterij op opladen 65
b) De batterijen in de zender plaatsen 65
c) De kap verwijderen/terugplaatsen 65
d) De batterij in de auto plaatsen 66

1. Rijden 66

a) De zender en ontvanger AAN schakelen 66
b) Het model rijden 67
c) Sturafstelling/snelheid/stuurinvoer 68

1. Klaar met rijden 68
   14.Afstemmen. 69

a) Veervoorspanning. 69
b) Schokdemperspositie 69

15.Probleemoplossing 70
16. Onderhoud en reiniging 71
17. Conformiteitsverklaring (DOC) 71
18. Verwijdering 72

a) Product 72
b) Batterijen/accu's 72

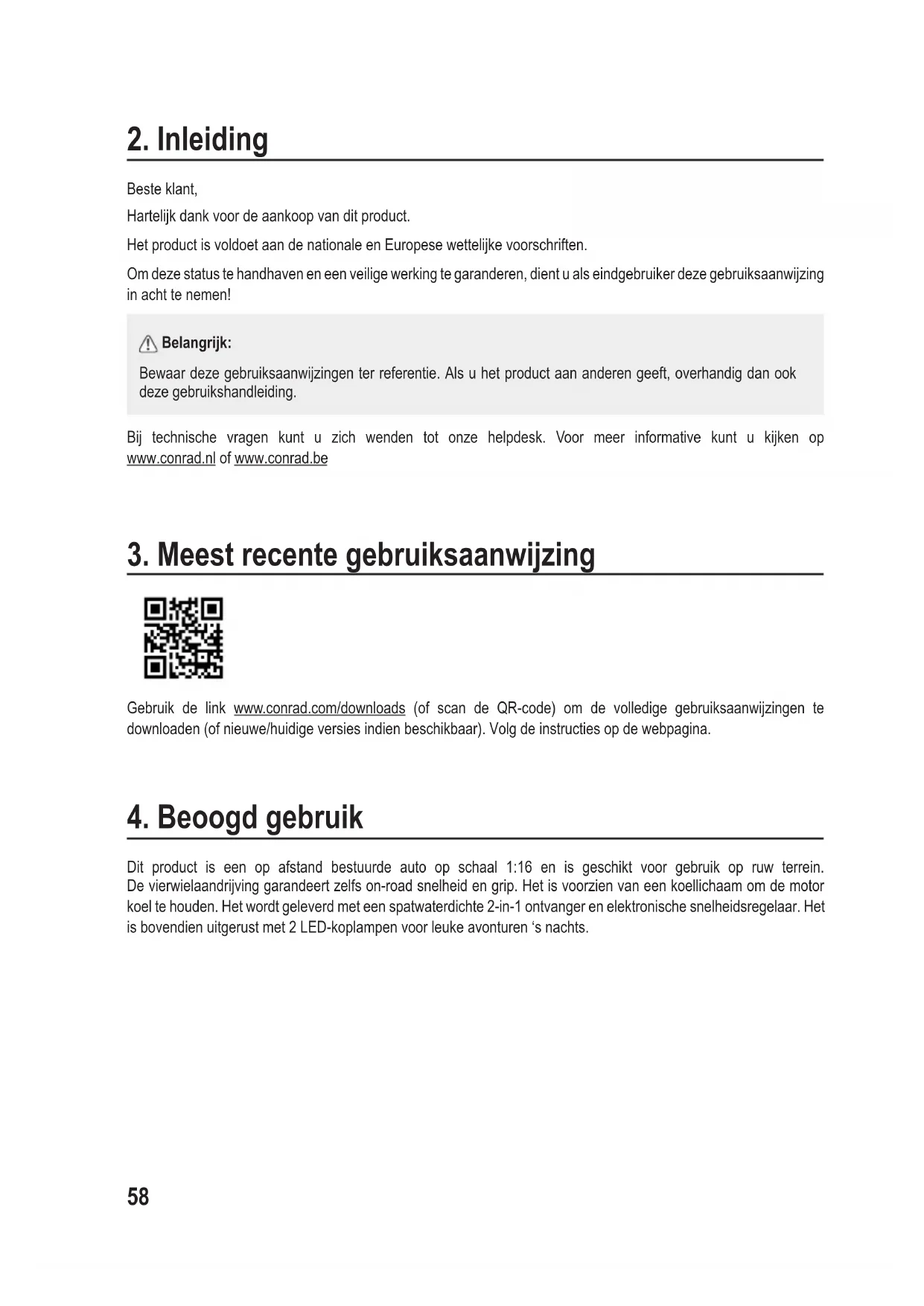

Hartelijk dank voor de aankoop van dit product.

Het product is voldoet aan de nationale en Europese wettelijkke voorschriften.

Om deze status te handhaven en een veilige werkig te garanderen, dient u als eindgebruiker deze gebruiksaanwijzing in ache te nemen!

Belangrijk:

Bewaar deze gebruiksaanwijzingen ter referentie. Als u het product aan anderen geeft, overhandig dan ook deze gebruikshandleiding.

Bij technische vragen kut u zich wenden tot unsere helpdesk. Voor meer informative kut u kijken op www.conrad.nl of www.conrad.be

3. Meest recente gebruiksaanwijzing

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of neue/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

4. Beoogd gebruik

Dit product is een op afstand bestuurde auto op schaal 1:16 en is geschikt voor gebruik op ruw terrein. De vierwielaandrijving garandeert zelfs on-road snugheid en grip. Het is voorzien van een koellichaaam om de motor koel te houden. Het worden geleverd met een spatwaterdichte 2-in-1 ontvanger en elektronische snugheidsregelaar. Het is bovendien uitergerust met 2 LED-koplampen voor leuke avonturen's nachts.

5. Verklaring van de symbolen

Het symbol met een bliksemschicht in een driehoek wijst op een risico voor uw gezondheid, bijv. door een elektrische schok.

Dit symbolism met het uitroepteken in een driehoek worden gebruikt om belangrijke informatatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatatie altijd aandachtig door.

Het pijl-symboolduidt op speciale informatatie en advies voor het gebruik.

6. Omvang van de levering

• Volledig geassembleerde auto

USB-iaadkabel

• Zender (afstandsbediening)

• Gebruiksaanwijzing

• Oplaadbare autobatterij

7. Lijst met reserveonderdelen

Bezoek www.conrad.com en voer het Bestelnr. in het zoekveld in, scroll verzolgens omlaag maar "Documenten & Downloads" en Zoek� een "Reserveonderdelenlijst".

Gebruikuitsluitendoriginelereserveonderdelen.

8. Veiligheidsinstructies

Vór ingebruikname • Lees de handleiding (met ouders, voogd of verantwoordelijkke volwassene).

Tijdens gebruik

• Gebruik Niet op openbare wegen,,ondat dit tot ernstige ongelukken, persoonlijk letsel en/of schade aan eigendommen kan leiden.
• Gebruik nicht in de buurt van voetgangers,kleine kinderen of dieren.
• Gebruik Niet inkleine of omsloten ruimtes.

Vór gebruik - Controller of alle schroeven en bouten goed zich vastgedraaid.

• Schakel eerst de zender AAN en schakel cervolgens de ontvanger AAN. Zo worden voorkomen dat de auto de contrôle verliest.
• Controller of de batterijen van de zender voldoende+zijn opgeladen voordat u begint te rijden, zodate u de controle over het model Niet verliest.

Na gebruik

• Schakel eerst de ontvanger UIT en schakel verwolgens de zender UIT. Zo worden voorkomen dat de auto de contrôle verliest.
• Na gebruik van het product moet er routineonderhoud worden uitgevoerd,zoals het controeren op vuil en pauin dat de bewegende delen kan blokkeren. Als dit Niet worden gedaan, dan zullen de motor en het chassis sneller verslieten en beschadigd raken.

Veiligheidsmaatregelen m.b.t.de batterij

• Wees voorzichtig bij het hanteren van de batterij. Deze za na het rijden heb hetijken. Als de batterij gerafelde aansluitdraden vertoont, dan kan een kortsluiting tot brand leiden.

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing Niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulterend persoonlijk letsel of materièle schade. In dergelijkke geallen vervalt de aansprakelijkheid/garantie. Normale slijtagelijk tijdens gebruik (bijv. versleten banden of tandwielen) en schade door ongelukken (bijv. gebrozen auto-onderdelen) zijn uitgesloten van de garantie.

a) Algemeen

• Dit product is geen speelgoed en is ongeschikt voor kinderenjonger dan 14aar, tenzij onder strikt toezicht van een verantwoordelijke volwassene.
• Om veiligheids- en licentieredenen zich ongeautoriseerde ombouwingen en/of modificaties van het product Niet toegestaan.
• Laat verpakkingsmaterialien nicht achteloos rondslingeren. Dit kan voor kinderen gevaarlijk spelgoed worden.
• Bescherm het apparaat gegen extreme temperatures, een hoge luchtvochtigheidsgraad, vocht, ontvlambaar gas, stoom en oplosmiddelen.
• Stel het product Niet aan mechanische spanningbloot.

• Als het product Niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan Niet langer worden gegardeerd als het product:

• zichtbaar is beschadigd,

• nicht meer waar behoren werkkt,
• gedurende een langereperiode onder slechte omstandigheden is opgeslagen of
• onderhevig is geweest aan ernstige transportbelasting.

• Raadpleeg een expert wanneer u twijfelt over het gebruik, de veriligheid of de aansluiting van het apparaat.
• Als u nog vragen heeft die nicht door deze gebruiksaanwijzing worden beantwoord,kest u contact opnemen met once technische Dienst of ander technisch personeel.

b) De auto besturen

• Zorg ervoor dat u voldoende verzekerd bent voor het gebruik van het model, bijv. door een persoonlijke aansprakelijkkeverszekeraar. Als u al een persoonlijke aansprakelijkkeverszekering hebt, vraag uw verzekeraar dan of het gebruik van dit model ook onder de verzekering valt.
  Bestuur het model alleen waar u deze kunt zien.
• Gebruik het model alleen als u volledig alert bent en goed kunt reageren. Zoals het geval is bij het besturen van een母公司 auto, hunnen vermoeidheid, alcohol of medicijnen uw reactievermogen beinvloeden.
• Gebruik de auto Niet bij zeer lage buitentemperaturen. Plastic onderdelen verliezen bij koudete temperaturen hun plasticiteit. Dit kan zelfs na een Klein ongelukje tot ernstige schade leiden.
• De bediening en hantering van op afstand bestuurde modelvoertuigen zich et's dat u moet leren! Als u nog nooit met een dergelijk voertuig hebt gereden, rijd dan bijzonder voorzichtig en wen eerst aan hoe de auto op de commando's van de afstandsbediening reageert.
• Rijd Niet tijdens onweer, onder hoogspanningsleideringen of in de buurt van zendmasten.
• Rijd Niet in de regen of door nat gras, water, modder of sneeuw. De ontvanger/besturingseenheid in het voertuig is bestand gegen spatwater, maar het model is Niet waterbestendig of watervast. Laat de zender nicht vochtig of nat raken!
• Houd de zender altiijd ingeschakeld verwijl het voertuig werkzaam is.

9. Batterijinformatie eneiligkeit

a) Algemene informatatie

• Laat batterijen/oplaadbare batterijen Niet rondslingeren. Er bestaat een risico dat batterijen worden ingeslikt door kinderen of huisdieren. Raadpleeg inDat geval onmiddelijk een arts!
• Batterijen/opaadbare batterijen nooit kortsluiten, ontmantelen of in vuur gooien. Er is gevaar op explosie!
• Batterijen/opaadbare batterijen moot Niet vochtig of nat raken.
• Let bij het installereren/verwijderen van de batterijnen algtd op de juiste polariteit (plus/+ en min/-).
• Lekkende of beschadigde batterijen/oplaadbare batterijen können chemische brandwonden veroorzaken op de huid. Draag geschikte beschermende handschoenen wonneer u deze hanteert.
  Vloeistoffen die uit batterijen/oplaadbare batterijen lekken zijn chemisch uiterst agressief. Voorwerpen of oppervlaktes die er mee in contact komen können ernstige schade oplopen. Bewaar batterijen/oplaadbare batterijen.darom op een geschikte plek.

b) Li-ionbatterij

• Volg altijd de instructies van de fabrikant.
• Haal de batterij uithet model wanneru deze nietsgebruikt.
• Laat de batterijijdens het opladen Niet onbeheerd awhile.
• Om optimale prestaties te behouden, dient de batterij regelmatig volledig te worden ontladen en verrolgens volledig te worden opgeladen.
  Laad de batterij nooit onmiddelfijk na gebruik op. Laat deze voor het opladen allijd eerst afkoelen (minstens 5 - 10 minutes).
• Bewaar de batterij alkj in een geschikte batterijcontainer om schade en/of kortsluitingen te voorkomen.
  Zorg ervoor de batterij nooit te beschaden. De behuizing beschaden kan tot een ontploffing of brand leiden!
• Laad de batterij Niet op als de externe isolatie of behuizing beschadigd is of als de batterij er verrormd of gezwollen uitziet. Er bestaat gevaar op brand of explosie!
• De batterij komt möglichn ontladen uit de fabriek en moet dus voor gebruik worden opgeladen. Verschillende volledige ontlaad- en laadcylcijnoodzakelijk om de maximale batterijcapaciteit te bereiken.
• Laad de batterij regelmatig op (ongeveer elke 2-3 maanden), waar dat alles anders te uitgeput kan raken en schade kan oplopen.

c) AA-batterijen/accu's

• De batterijen/accu's dienen uit het apparaat te worden verwijderd wonneer het gedurende langere tijd Niet worden gebruikt om beschadiging door lekkage te voorkomen.
• Alle batterijen/accu's dienen op hetzelfde moment te worden verrangen. Het door elkaar gebruiken van oude en neue water batterijen/accu's in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.
• Batterijen/accu's mogen nicht worden ontmanteld, kortgesloten of verbrand. Probeer nooit nicht-oplaadbare batterijen op te laden. Er bestaat explosiegevaar!

d) De batterij van het model opladen

• (Indien meegeleverd) gebruik uitsluitend de meegeleverde lader om de batterij op te laden.
• De batterij moet voor het opladen aktijd uit het model worden gehaal den volledig worden losgekoppeld.
• Laat de batterij tijdens het opladen nooit onbeheerdchter.
• Dek de lader en batterij tijdens het opladen Niet af.
• Koppel de batterij los van de lader wanneer de batterij volledig is opgeladen.
• De lader en oplaadbare batterijogens Niet vochtig of nat raken. Dit kan anders leiden tot een fatale elektrische schok,brand of een ontploffing!
• Stel de lader of batterijn Niet bloot aan extreem hoge/lage temperaturen of direct zonlicht.
• Gebruik nooit een te hoge laadstroom. Let op de specificaties vermeld door de fabrikant voor de ideale/maximale laadstroom.
• Behoud tijdens het opladen voldoende afstandussen de lader en batterij.

• Draag geen metalen of geleidende materialen, zoals sieraden (kettingen, armbanden, ringen, enz.), wonneer u met de lader of batterij bezig bent. Kortsluiting vormt een risico op brandwonden en ontploffing.

• Plaats de batterij tijdens het opladen nooit op een hittegevoelig oppervlak. Het is normalaal dat er tijdens het laden wat ditte wordt ontwikkeld.

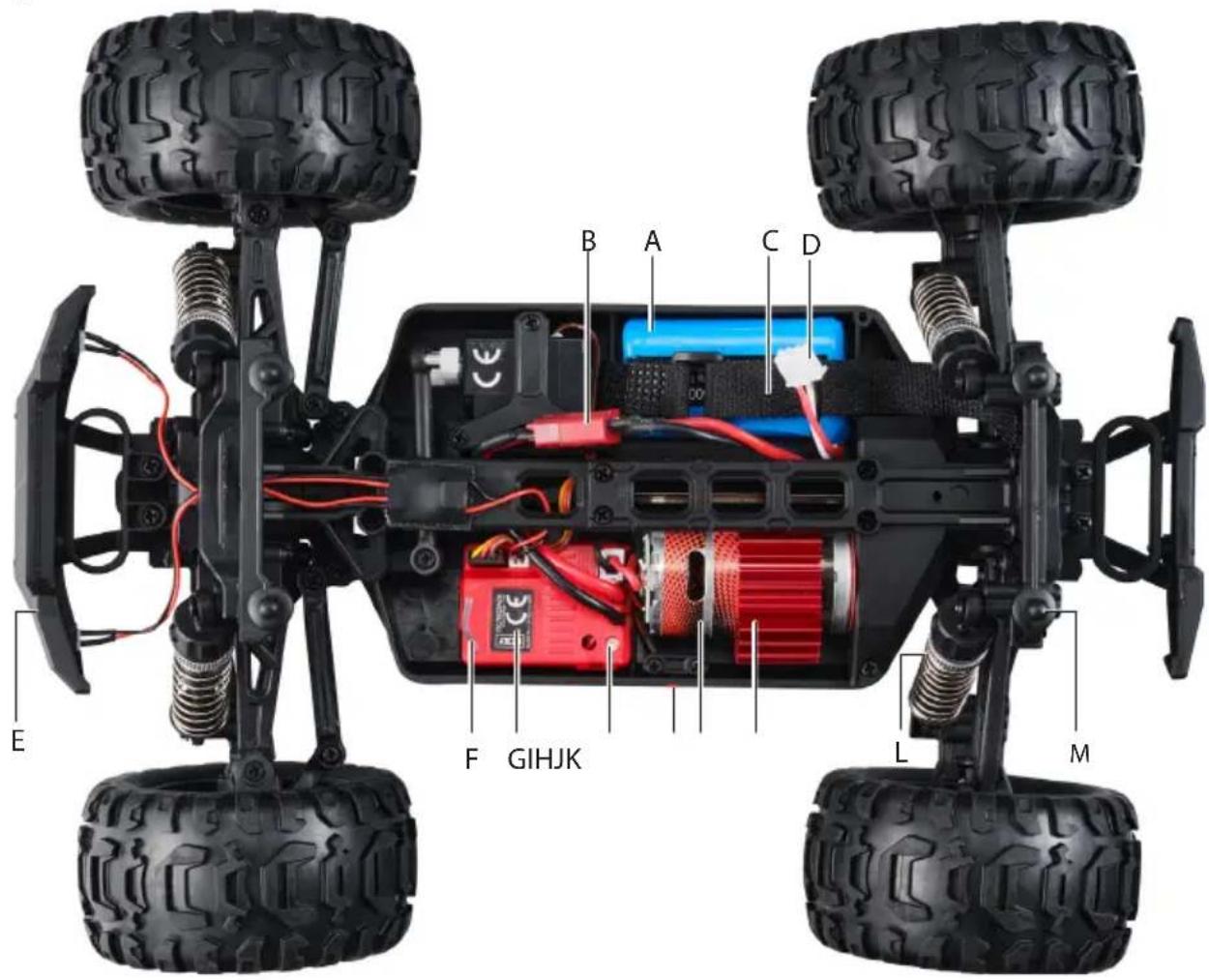

10. Bedieningselementen

a) Modelauto

A Batterij
B Batterijaansluiting
C Klittenbandsluiting
D USB-iaadpoort
E Koplamp
F Antenne
G Ontvanger/snelheidsregelaar

H Ledindicator
I Aan-/uitknop van ontvanger
J Motor
K Koelplaat
L Schokdemper
M Carrosserie drager

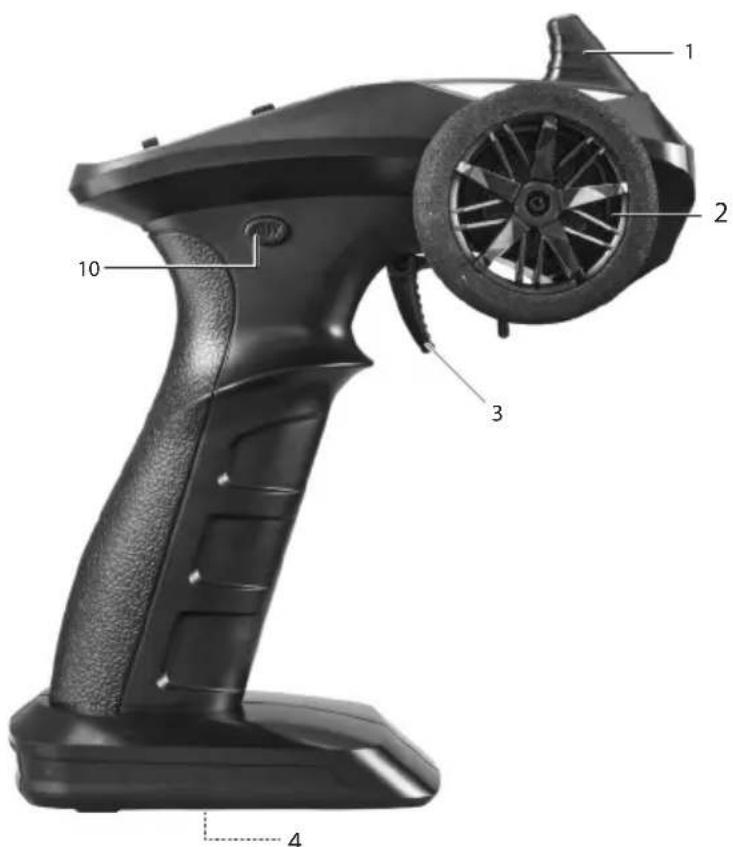

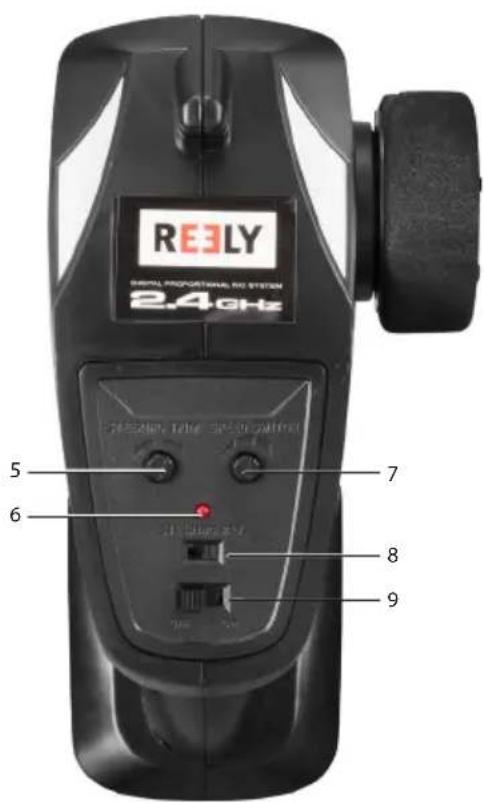

b) Zender (afstandsbediening)

1 Antenne
2 Stuur
3 Gashendel (vooruit, achechteruit, stop)
4 Accuvak.
5 STEERING TRIM: Sturufstelling
6 LED (knippert traag wanner het batterijvermogen laag is)
7 Snelheidsschakelaar: Beperkt de reactie van de gashendel (laagste instelling = 40 % van de maximale snelheid)
8 STEERING REVSTEERING REV: de sturfunctie omkeren (omkeerschakelaar staurservo)
9 AAN/UIT-knop
10 AUX-knop (inactief voor deze auto)

11. Voorbereidingen om te beginnen met rijden

a) De autobatterij op opladen

Belangrijk:

• Let op "9. Batterijinformatie en veilighheid" op pagina 61.
• Gebruik uitsluitend de meegeleverde lader om de batterij op te laden. Koppel de batterij los en haal dezeuit de auto voordat u deze oplaadt.
• USB voedingsbron: Controller voor het aansluiten of de USB-voedingsbron voldoende stroom kan leveren, anders kunt u de bron beschadigen. Gebruik geen USB-poort van een computer, toetsenbord of USB-hub zonder voedingsadapter omdat de voeding die door deze poorten geleverd worden onvoldoende is.

Sluit het ene uiteinde van de lader aan op de batterijlaadpoort en steek het andere uiteinde in een geschikte voeding die 5 V/DC 2 A via USB-A kan leveren.

Lader-LED('s) Beschrijving
Aan Opladen
Uit Volledig opgeladen
Knipperend	Koppel de batterij/batterijen en lader los van de voedingsbron. Vervang de batterij/batterijen door neue.

b) De batterijen in de zenderplaatsen

• Open het batterijvak en installer 2x type AA 1,5 V batterijen volgens de polariteitmarkeringen binnenin het batterijvak.
• Plaats het klepje terug.

→ Gebruikijkebatterijen als de LED na het inschakelen traag knippert.

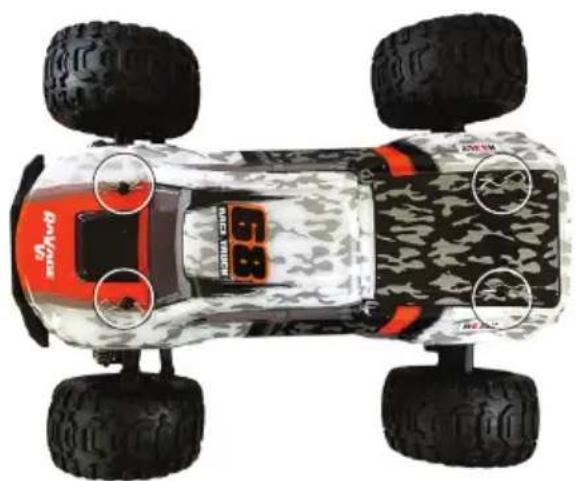

c) De kap verwijderen/terugplaatsen

• De carrosserie is met klemmen op carrosserieedragers gemonteerd.
• Verwijder deze om de kap er af te halen.

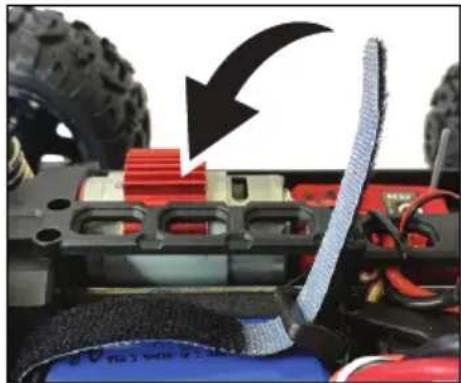

d) De batterij in de auto plaatsen

Belangrijk

Gebruik uitsluitend de batterij/batterijen meegeleverd met de auto. Gebruik de auto nooit met een stroomadapter, zichs Niet voor testdoeleinden.

1. Open de klittenbandsluiting.
2. Sluit de batterijkabel aan.
3. Sluit de klittenbandsluiting om de batterij vast te zetten.

Zorg ervoor de kabels netjes weg te werken voordat u de carrosserie bevestigt

12. Rijden

Belangrijk

Voer de stappen uit beschreiben in "11. Voorbereidingen om te beginnen met rijden" op pagina 65.

a) De zender en ontvanger AAN schakelen

Belangrijk

Steek geen vingers in de aandrijving en stop de wielen nooit met de hand.

1. Schakel de zender AAN.

2. De LED zar nsel knipperen om aan te Geven dat de auto wacht op de verbinding met de zender.

3. De LED za constant blijven branden wonneer de verbinding is geslaagd.

4. Schakel de ontvanger AAN.

5. Houd de aan-/uitknop van de ontvanger ongeveer 3 seconden ingedrukt.

6. Controller het volgende:

Raak de gashendelijdens het controleren Niet aan!

• STEERING TRIM De knop dient op de middenstand te staan zodat de wielen vooruit zich gericht. U kunt de afstelling later verfijnen. Zie alinea "c) Stuurafstelling/snelheid/stuurinvoer" op pagina 68.

• Plaats de carroserie terug.

• De auto is nu gereed om te rijden.

b) Het model rijden

Belangrijk

• Richt de antennne van de zender nooit op het voertuig, waarhat het bereik hierdoor zal worden ingekort.
• Het maximale bereik zal worden behaald wonneer de antennene van de zender en het voertuig beide verticaal staan.

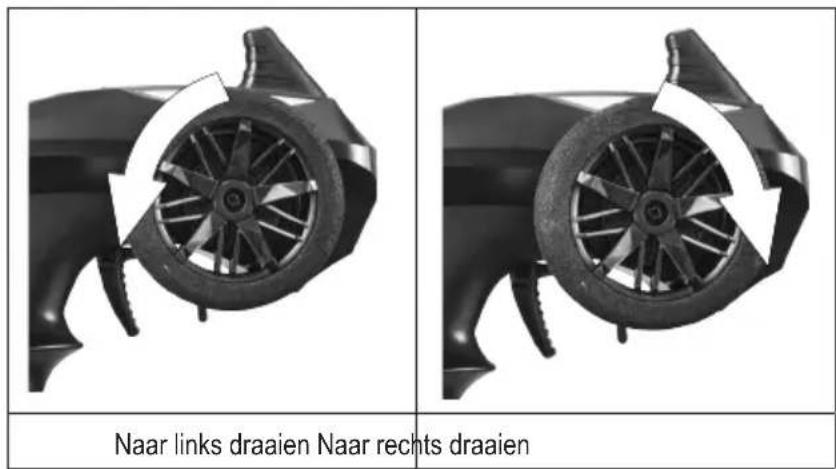

Stuur

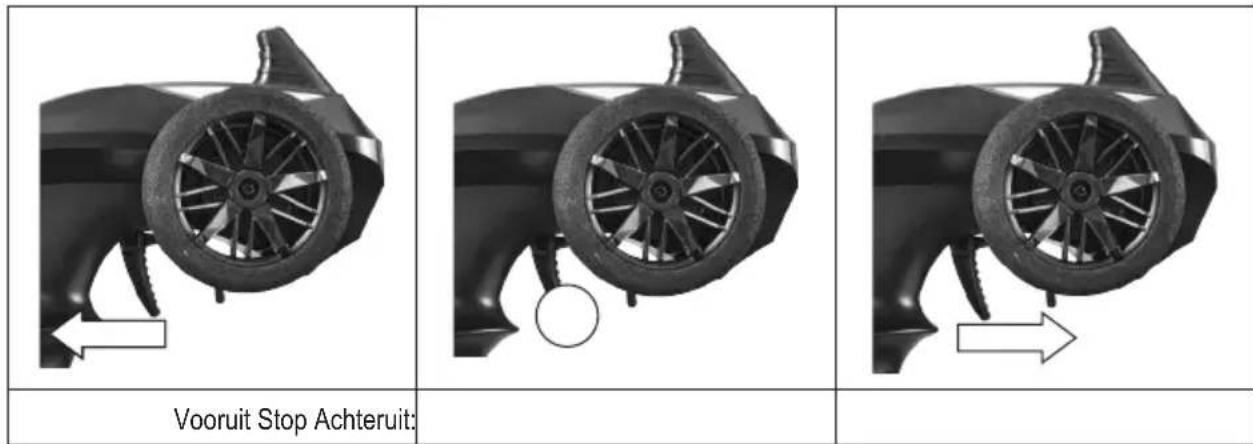

Vooruit/stop/achteruit

Belangrijk

• Wanner u voor het eerst met de auto rijdt, stel de knop SPEED SWITCH dan in op de laagste stand. Hierdoor zal de auto gemakkelijker te besturen zich. Verhoog de topsnelheid naargelang u de auto beter weet te hanteren.
• Stoppen: Haal de vinger van de gashendel af om de auto te stoppen (terugkeren waar de middenstand/neutrale positie).

c) Stuurafstelling/snelheid/stuurinvoer

BESTURINGSAFSTELKNOP

• Gebruik dit om het neutrale punt van de voorwielen in te stellen.
• Als de auto nicht in een rechte vrij rijdt wanner het stuurwiel op de middenstand staat (handen los), draaiDEXE knop dan beetje bij beetje om de besturing te corrigeren.

SNELHEIDSSCHAKELAAR

• Gebruik dit om de maximale snelheid te beperken. De minimale instelling is 40% van de maximale snelheid.

OMGEKEERDE BESTURING

• Druk op de schakelaar STEERING REVERSE als de auto in de tegenovergestelde richting rijdt t.o.v. van uw commando's. Doe dit Niet terwijl de auto in beweging is!

13. Klaar met rijden

Belangrijk

Risico op brandwonden. De motor, snelheidsregelaar en batterij worden heet tijdens gebruik! Raak deze onderdelen onmiddelijk na gebruik Niet aan.
- Laat het voertuig minstens 5 tot 10 minutes afkoelen voordat u een neue batterijplaatst en wee begint te rijden.

1. Verwijder de carrosserie.

2. Schakel de ontvanger UIT.

3. Houd de aan-/uitknop van de ontvanger ongeveer 3 seconden ingedrukt.

4. De LED zal uitschakelen.

5. Koppel de batterij los

6. Verwijder deze om op te laden of voordat u hem opbergt.

7. Laat de batterij van de auto altijd volledig op voordat u deze opbergt.

8. Schakel de zender UIIT.

14. Afstemmen

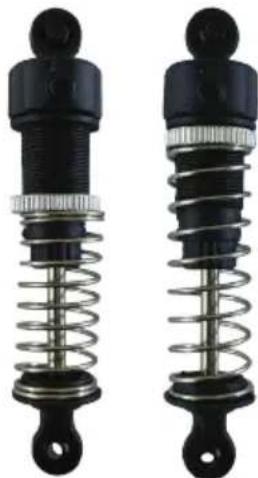

a) Veervoorspanning

Max. Min.

• De schokdempers zijn bevestigd met een draadring om de veerspanning (voorbelasting) aan te passen. U kunt de veerspanning verhogen of verlagen door de ring te verstellen.
• Met veren die op de juiste lenghte+zijn afgesteld, kan de vering het gewicht van de auto correct ondersteunen, worden leunen in bochten vermeden, worden uittbodemen van het chassis tegengegaan, worden de tractie verbeterd en kan de rijhoogte nauwkeuriger worden afgesteld.
• Zorg ervoor dat de voorspanning aan beiden zijden gelijk is.
• Experimenteer met verschillende instellingen en posities om de Beste resultaten te krijgen.

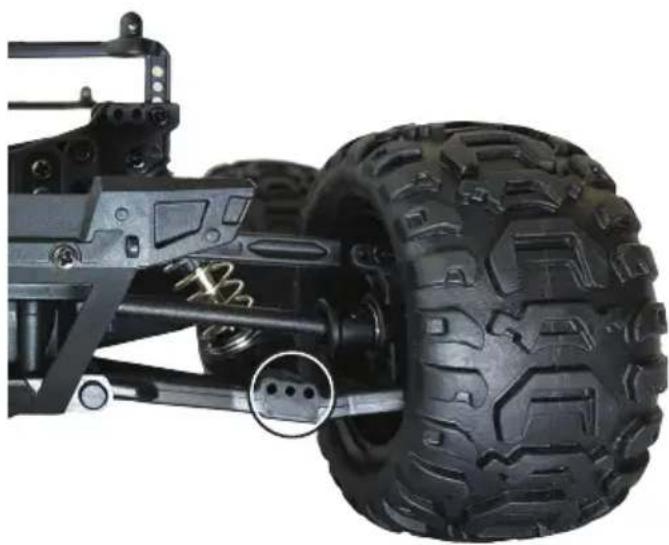

b) Schokdempertositie

• Afstellingsopties:

• Verstelbare vooras: Ja

• Verstelbare achteras: Ja

• De schokdempers können in verschillende posities op de onderste draagarmen worden gemonteerd waardoor de rijhoogte, wielvucht en veerspanningshoek worden beinvloed.
  Zorg ervoor dat de positie aan beiden zijden gegelijk is.

15. Probleemoplossing

Probleem Suggestie
De auto beweegt nicht.	• Controller of de afstandsbediening en auto+zijn ingeschakeld. • Controller op losse of beschadigde onderdelen/draden/aansluitingen. • De batterij van de auto is möglichuktgeput. Laad de accu op. • Het beveiligingscircuit gegen oververhitting van de snelheidsregelaar was möglich geactiveerd. Stop met gebruik en LAST de snelheidsregelaar afkoelen.
De auto rijdt traag.	• Het batterijvermogen van de auto is misschien laag. Laad de accu op. • Controller of de bewegende onderdelen geblokkeerd+zijn door vuil of pun. Verwijder onmiddelijk alle blokkeringen/reinig indien nodig. • Controller of de knop SPEED SWITCH te laag is ingesteld.
De gashendel reageert nicht of slechts een beetje, maar u kunt wel sturen.	• Het batterijvermogen van de auto is misschien laag. Laad de accu op. • Zorg ervoor binnen het zendbereik te blijven.
De auto maakt lawaai.	Controller of de bewegende onderdelen geblokkeerd+zijn door vuil of pun. Verwijder onmiddelijk alle blokkeringen/reinig indien nodig.
De auto rijdt nicht in een rechte lijn.	• De STEERING TRIM要去 misschien worden aangepast. • Controller de uutilijning en pas aan indien nodig. Zie paragraaf “Afstemmen” voor meer informatie.
De batterijen+kunnen nicht worden opgeladen.	• Controller of de voedingsbron voldoende laadstroom verstrekt. • De batterij of lader is misschien beschadigd en要去 worden verrangen. Neem contact op met de klantendienst of een bevoegde elektromonteur.
De batterij van de auto wordt heetijdens het opladen en rijden met de auto.	Dit is normal.
De stuurinvoer is omgeeker. Druk op de schakelaar STEERING REVERSE.

16. Onderhoud en reiniging

Belangrijk:

• Gebruik geen agressieve schoonmaakmiddelen, ontsmettingsalcohol of andere chemische oplossingen,,ondat deze de behuizing hunnen beschadigen en storingen hunnen veroorzaken, zoals schade aan de elektronica en verkleuring van carrosserie.
• Was het voertuig nooit met water, bijvoorbeeld door een hagedrukreiniger te gebruiken. Dit zal het voertuig vermietigen.

Schakel de auto uit en verwijder de batterijen voorafgaand aan reiniging of onderhoud. Laat alle onderdelen (zoals de motor en batterij) volledig afkoelen.
- Verwijder al het stof en vuil met bijvoorbeeld een langharige reinigingsborstel, stofzuiger en/of perslucht.
- U kurz ook een zacht, het wat vochtig doekje gebruiken om de carrosserie schoon te vegen. Veeg voorzichtig om krassen te voorkomen.

17. Conformiteitsverklaring (DOC)

Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, dat dit product voldoet aan de Europese richtlijn 2014/53/EU.

De volledige tekst van de EG-conformiteitsverklaring staat als download via het volgende internetadres ter beschikking:

Selecteer een taal door op het vlagsymbol te klikken en vul het bestelnummer van uw product in hetzoekveld in;ervolgens kut u de EG-conformiteitsverklaring als PDF-bestand downloaden.

18. Verwijdering

a) Product

Alle elektrische en elektronische apparatuur die op de Europese markt worden gebracht, moet met dit symbolism+zijn gemarkeeed. Dit symbol geeft aan dat dit apparaat aan het einde van zich levensduur gescheden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten geschaden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zich verplicht oude batterijen en accu's die Niet bij het oude apparaat+zijn ingesloten,evenals lampen die op een Niet-destructive manier uit het oude toestel konnen worden verwijderd, van het oude toestel te schaden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratistering te nemen. Conrad geeft u de volgende Gratis inlevermögelijkheden (meer informatie op unsere website):

• in once Conrad-filialen
• in de door Conrad gemaakte inzamelpunten
• in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die+zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgeevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk. Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kannen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

b) Batterijen/accu's

Verwijder eventuele geplaatste batterijen/accu's en gooi ze apart van het product weg. U als eindgebruiker bent wettelijk verplicht (batterijverordening) om alle gebruikte batterijen/accu's in te leveren; het weglooien bij het huisvuil is verboden.

Batterijen/accu's die schadelijke stoffen bevatten, zich gemarkeerd met nevenstaand symbool. Deze mogen Niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zich: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's, bijv. onder de links afgebeelde vuilnisbaksymbool).

U kurz verbruike batterijen/accu's gratis bij de verzamelpunten van uw gemeente, once filialen of overal waar batterijen/accu's worden verkocht, afgeven. U voldoet daarmee aan de wettelijk verplichtingen en draagt bij aan de bescherming van het milieu.

Dek blootliggende contacten van batterijen/accu's volledig met een stukje plakband af alvorens ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/accu's leeg+zijn, kan de rest-energie die zich bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting, brand, explosie).

Drive.Vierwielaandrijving via cardanas

Differentieel in voor- enchterassen

Motor RC 390 borstelmotor

Vering .Onafhankelijke 4x verstelbare veren

Snelheid... max. 30 km/u

Afmetingen (L x B x H) 272 x 220 x 126 mm

Bandafmetingen (× ) 42x79mm

Wielbasis 173 mm

Bodemspeling. 40 mm

Gewicht. 705 g (zonder batterijen)

b) Autobatterij

Oplaadbare batterij.. Li-ion 7,4 V 800 mAh

Type 14500

Oplaadtijd .org.2 uur

Gebruiksduur 8 minutes

c) Zender (afstandsbediening)

Voeding. .2x 1,5 V type AA-batterijen

Frequentiebereik. 2,404 - 2,472 GHz

Overdrachsvermogen 0 dBm

Zendbereik. 80 m (open ruimte)

Kanalen 2

Afmetingen (B x H x D) 154 x 202 x 91 mm

Gewicht. 168 g (zonder batterijen)

d) USB-iaadkabel

Ingangsspanning/-stroom .5V/DC,2A via USB A

Uitgangsspanning/-stroom. 7,4 V/DC, 1000 mA

Kabellente. .54 cm

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegren, voorbehonden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijke toestemming van de uitgeber. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
