1. Inhaltsverzeichnis

Seite

1. Einführung 4
2. Aktuelle Bedienungsanleitungen 4
3. Bestimmungsgemäß Verwendung 4
4. Symbol-Erklärung 5
5. Lieferumfang 5
6. Ersatzteilliste 5
7. Sicherheitshinweise 5

a) Allgemeines 6
b) Fahrzeug in Betriebnehmen 7

1. Informationen und Sicherheitshinweise zu Batterien und Akkus 7

a) Allgemeine Hinweise 7
b) Li-lonen-Akku 8
c) Batterien/Akkus des Typs AA. 8
d) Aufladen des Fahrzeugakkus 8

1. Bedienelemente 9

a) Modellfahrzeug 9
b) Sender (Fernsteuerung) 10

1. Vorbereitungen fur die Fahrt 11

a) Laden Sie den Akku des Modellfahrzeugs auf 11
b) Legen Sie Batterien in den Sender (die Fernsteuerung) ein 11
c) Nehmen Sie das Gehäuse ab und bringen Sie es wieder an 11
d) Setzen Sie den Akku in das Modelfahrzeug ein 12

1. Fahren 12

a) Schalten Sie den Sender und den Empfänger EIN 12
b) So steuern Sie das Modelfahrzeug. 13
c) Einstellen der Trimmung/Drehzahl/Lenkeingaben 14

1. Nach der Fahrt 14
   14.Tuning. 15

a) Vorspannung der Federn 15
b) Ausrichtung der Stoßdampfer 15

1. Hinweise zur Fehlersuche 16
2. Pflege und Instandhaltung 17
3. Konformitätserklung (DOC) 17
4. Entsorgung 18

a) Produkt 18
b) Batterien/Akkus 18

1. Technische Daten 19

a) Modelfahrzeug. 19
b) Autobatterie 19
c) Sender (Fernsteuerung) 19
d) USB-Ladegerät und -kabel 19

2. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesees Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Wichtig

Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen sicher auf und geben Sie sie stets zusammen mit dem Produkt an Dritte weiter.

Bei technischen Fragen wenden Sie sichitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

3. Aktuelle Bedienungsanleitungen

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4. Bestimmungsgemäß Verwendung

Bei dieser Produkt handelt es sich um ein ferngesteuertes Auto im Maßstab 1:16, dasalanders fur den Einsatz in unwegsamemGelande geeignet ist.Dank Allradantrieb überzeugt das Fahrzeug jedoch auch auf der StraBe mit einer hohen Geschwindigkeit und Bodenhaftung. Ein Kuhlkorper aus Aluminium sorgt zudem fur eine optimale Kuhlung des Motors.Zum Lieferumfang gehoren eine spritzwassergeschutzte 2-in-1-Empfängereinheit und ein elektronischer Drehzahlregler.Fur unterhalbsame Abenteuer in der Nacht liegen außerdem zwei LED-Scheinwerfer bei.

5. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für ihre Gesundheit hin, z. B. Stromschläge.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

6. Lieferumfang

• Komplett vormontiertes Fahrzeug
• Sender (Fernsteuerung)

• Wiederaufladbarer Fahrzeugakku

• USB-Ladegerät und -kabel
  Bedienungsanleitung

7. Ersatzteilliste

Besuchen Sie die officielle Internetseite von Conrad Electronic SE unter www.conrad.com und geben Sie die Artikelnummer im Suchfeld ein. Navigieren Sie anschließend zur Rubrik „Dokumente und Downloads" und suchen Sie nach der „Ersatzteilliste".

Verwenden Sie ausschließlich Original-Ersatzteile.

8. Sicherheitshinweise

Vor dem erstmaligen Gebrauch

• Lesen Sie sich die Bedienungsanleitung (gemeinsam mit einem Elternteil, Erziehungsberechtigten oder verantwortlichen Erwachsenen, wenn Sie minderjährig sind) sorgfält durch.

Während des Betriebs

• Sehen Sie von einer Verwendung im öffentlichen Straßenraum unbedingt ab. Das Nichtbefolgen theses Hinweises kann zu schweren Unfälle, Verletzungen und/oder Sachsen führen.
• Verwenden Sie das Produkt nicht in der Höhe von Fußgängem, kleinen Kindern oder Tieren.
• Verwenden Sie das Produkt nicht in kleinen oder beengten Räumen.

Vor der Inbetriebnahme	• Stellen Sie safer, dass sümmtliche Schrauben und Muttern richtig angezogen sind. • Schalten Sie immer zuerst den Sender und erst danach den Empfänger ein. Dadurch wird verhindert, dass Sie die Kontrolle über das Fahrzeug verlieren. • Vergewissern Sie sich vor der Fahrt, dass die Batterien des Senders ausreichend gela-den sind, um einem Kontrollverlust über das Modellfahrzeug vorzubeugen.
Nach dem Gebrauch	• Schalten Sie zuerst den Empfänger und dann den Sender aus. Dadurch wird verhindert, dass Sie die Kontrolle über das Fahrzeug verlieren. • Nach der Verwendung des Produkts ist die Durchführung routinemäßiger Wartungsar-beiten, z. B. die Überprüfung auf Schmutz und Ablagerungen, die die beweglichen Teile behindern konnen, erforderlich. Geschiet this nicht, konnen erhöhter Verschleiß und Schäden an Motor und Fahrgestell die Folge sein.
Akkusicherheit	• Lassen Sie beim Umgang mit dem Akku besondere Vorsicht walten. Auch nach dem Betrieb ist der Akku noch stark erhützt. Ist einer der Verbindungsdrähte des Akkus ausge-franst, kann dies zu einem Kurzschluss führen und einen Brand verursachen.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäß Gebrauch nicht beachten, übernehmen wir keine Haftung für darauf resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fälle die Gewährleistung/Garantie. Normaler Verschleiß an Komponenten während des Betriebs (z. B. abgenutzte Reifen, verschlüssene Zahräder) und Unfallschäden (z. B. defekte Fahrzeugteile) sind von der Garantie und Gewährleistung ausgeschlossen.

a) Allgemeines

• Dieses Produkt ist kein Spielzeug und nicht für Kinder geeignet, die das 14. Lebensjahr noch nicht erreicht haben, es sei dann, sie stehen unter Aufsicht eines verantwortlichen Erwachsenen.
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese können andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperatoren, hoher Luftfeuchtigkeit, Feuchtigkeit, brennbaren Gasen, Dampf und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein{sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt

• sightbare Schäden aufweist,

• nicht mehr ordnungsgemäß Funktioniert,
• über einen längeren Zeitraum unter umgrenstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Wenden Sie sich an einen Fachmann, sollen den Sie sich in Bezug auf die Arbeitsweise, die Sicherheit oder das Anschlieben des Gerätes unsicher sein.

• Sollen Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder andere Fachpersonal.

b) Fahrzeug in Betriebnehmen

• Stellen Sie sicher, dass Sie für den Betrieb des Modellfahrzeugs ausreichend versichert sind, also z. B. über eine Privathaftpflichtversicherung verfügen. Sollen Sie bereits eine private Haftpflichtversicherung haben, erkundigen Sie sich bei ihrem Versicherungsunternehmen, ob der Betrieb des Modellfahrzeugs davon abgedeckt ist.
• Steuern Sie das Modell nur, wenn es sich in Sichteweite befindet.
• Fahren Sie mit ihrer Modell nur dann, wenn ihre Reaktionsfähigkeit uneingeschränkt gegeben ist. Wie beim Fahren einesECHten Autos konnen Mädigkeit, Alkohol oder die Einnahme von Medikamenten ihre Reaktionsfähigkeit beeinträchtigen.
• Vermeiden Sie das Fahren bei sehr niedrigen Aufsichttemperatoren. Kunststoffe verlieren bei sehr niedrigen Aufsichttemperatoren an Elastizität. Dies kann bei einem nur weniger Unfall zu großenen Schäden führen.
• Die Bedienung und Handhabung von ferngesteuerten Modellfahrzeugen erfordert Übung! Sollen Sie noch nie zuvor ein solches Fahrzeug gesteuert haben, fahren Sie besonderss vorsichtig und gewöhnen Sie sich zunachst daran, wie das Fahrzeug auf die Befehle der Fernsteuerung reagiert.
• Von der Verwendung bei einem Gewitter, unter Hochspannungsleitungen oder in der Höhe von Funkmasten ist abzusehen.
• Fahren Sie nicht bei Regen, durch nasses Gras, Wasser, Schlamm oder Schnee. Die Empfänger- und die Steuereinheit im Fahrzeug ist bzw gegen Spritzwasser geschützt, jedoch ist das Modell weder wasserbeständig noch wasserfest. Auch der Sender darf keiner Feuchte oder Nasse ausgesetzt werden!
• Lassen Sie den Sender immer eingescheltet, während das Modellfahrzeug in Betrieb ist.

9. Informationen und Sicherheitshinweise zu Batterien und Akkus

a) Allgemeine Hinweise

• Lassen Sie Batterien/Akkus nicht achtlos herumliegen. Andernfalls besteht die Gefahr, dass diese von Kindern oder Haustieren verschlucht werden. Suchen Sie im Falle des Verschluckens einer Batterie/eines Akkus umgehend einen Arzt auf!
• Batterien/Akkus)dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosionisonsgefahr!
• Batterien/Akkus)dürfen keiner Feuchte oder Nasse ausgesetzt werden.
• Achten Sie beim Einsetzen/Einlagen von Batterien/Akkus stets auf die richtige Polung (Plus/+ und Minus/-).
• Batterien/Akkus, die auslaufen oder anderweitige Beschädigungen aufweisen, können zu chemischen Verzuzungen der Haut führen. Tragen Sie beim Umgang mit ihren stets geeignete Schutzhandschuhe.
• Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Objekte oder Oberflächen, die mit ihren in Kontakt kommt, können schwer beschädigt werden. Bewahren Sie Batterien/Akkus deshalb an einer geeigneten Stelle auf.

b) Li-lonen-Akku

• Beachten Sie stets die Anweisungen des Herstellers.
• Nehmen Sie bei Nichtgebrauch den Akku aus dem Modellfahrzeug.
• Lassen Sie den Akku während des Ladevorgangs nicht unbeaufsichtigt.
  Sorgen Sie damit, dass der Akku regelmäßig entladen und anschließend wieder vollständig aufgeladen wird, um eine optimale Ladekapazität und Leistung zu garantieren.
• Laden Sie den Akku unter keinen Umständen unmittelbar nach dem Gebrauch auf. Lassen Sieihn vor dem Aufladen immer ausreichend abkühlen (mindestens 5 bis 10 Minuten).
• Bewahren Sie den Akku stets in einem geeigneten Behälter auf, um Schäden und/oder Kurzschlüsse zu vermeiden.
• Der Akku darf unter keinen Umständen beschädigt werden. Bei Beschädigung des Akkugehäuses besteht Explosion-sions- und Brandgefahr!
• Laden Sie den Akku nicht auf, wenn die äußere Isolierung oder das Gehäuse beschädigt oder eine Deformierung oder Schwellung des Akkus sightbar ist. Es besteht die Gefahr eines Brandes oder einer Explosion!
• Der Akku kann bei Anlieferung ungeladen sein und muss vor dem Gebrauch aufgeladen werden. Beachten Sie, dass der Akku erst nach einigen kompletten Lade- und Entladezyklen seine volle Kapazität erreicht.
  Laden Sie den Akku regelmäßig auf (etwa alle 2 - 3 Monate), um eine Tiefentladung, die zu dessen Beschädigung führt, zu vermeiden.

c) Batterien/Akkus des Typs AA

• Entfern Sie die Batterien/Akkus, wenn Sie das Gerät langere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden.
• Alle Batterien/Akkus sollen zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/Akkus und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Batterien/Akkus auseinander, schlieben Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr!

d) Aufladen des Fahrzeugakkus

• Verwenden Sie zum Laden des Akkus ausschließlich das im Lieferumfang enthaltene Ladegerät (sofern vorhanden).
• Nehmen Sie den Akku vor dem Aufladen stets aus dem Modelfahrzeug heraus und trennen Sieihn von samtlichen Anschlüssen.
• Lassen Sie den Akku während des Ladevorgangs niemals unbeaufsichtigt.
• Decken Sie das Ladegerät und den Akku während des Ladevorgangs niemals ab.
• Trennen Sie den Akku vom Ladegerät, wenn dieser vollständig aufgeladen ist.
• Ladegeräte und Akkus)dürfen nicht feucht oder nass werden. Es besteht Lebensgefahr durch einen elektrischen Schlag und außerdem besteht Brand- und Explosionsgefahr durch den Akku!
• Setzen Sie Ladegerät und Akku keinen hohen/niedrigen Temperaturen sowie direkter Sonneneinstrahlung aus.
• Verwenden Sie niemals einen zu hohen Ladestrom. Beachten Sie die Herstellerangaben für den idealen/maximalen Ladestrom.

• Sorgen Sie während des Ladevorgangs für einen ausreichend großgen Abstand zwischen Ladegerät und Akku.

• Tragen Sie bei der Handhabung des Ladegerats oder des Akkus keine metallischen oder leitfähigen Gegenstände wie Schmuck (Halsketten, Armbänder, Ringe usw.) am Körper. Bei einem Kurzschluss besteht die Gefahr von Verbrennungen und Explosionen.

• Legen Sie den Akku während des Ladevorgangs stets auf eine Oberfläche, die Wärme gegenüber unempfindlich ist. Eine gewisse Erwärung beim Ladevorgang ist normal.

10. Bedienelemente

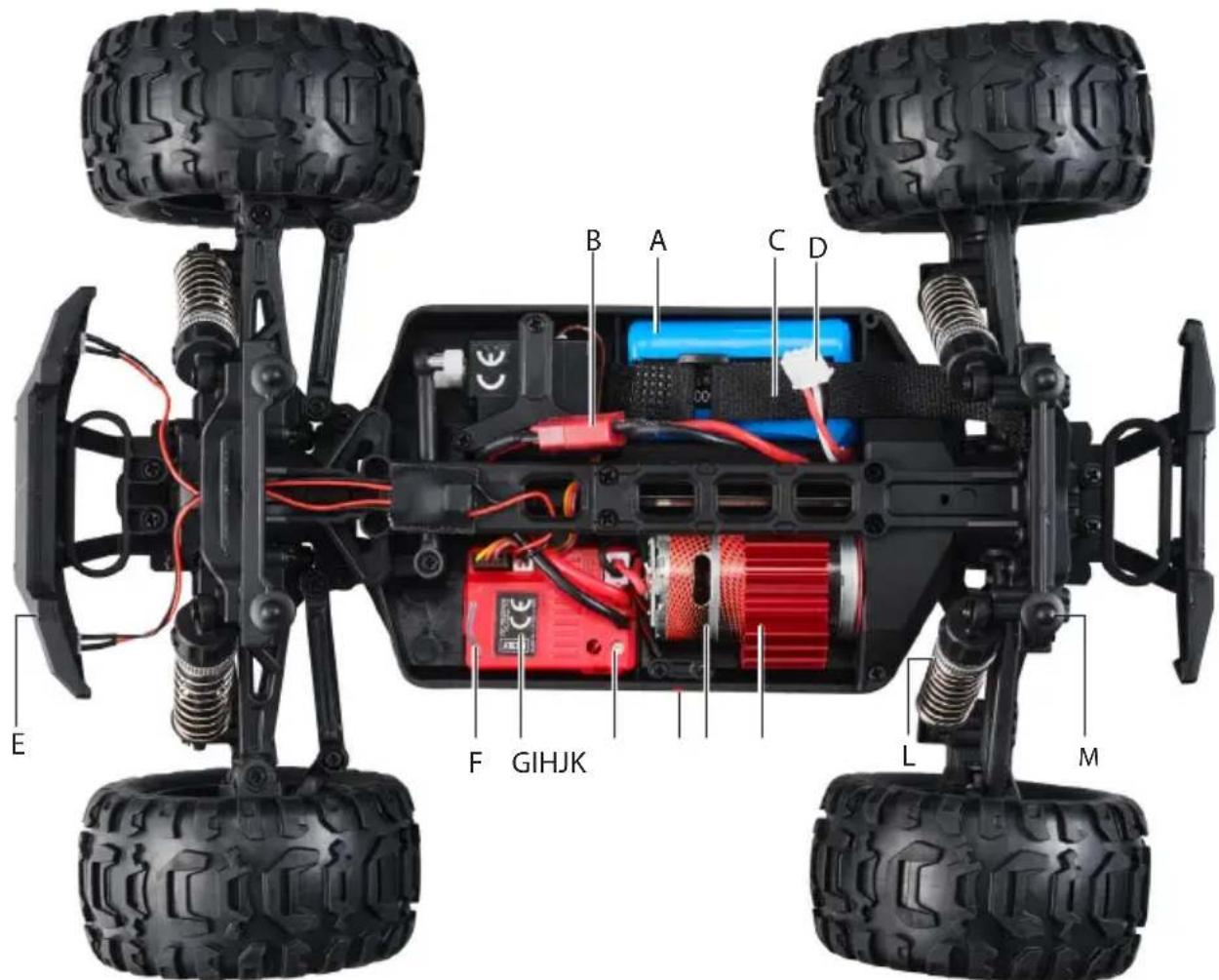

a) Modellfahrzeug

A Akku
B Akkuanschluss
C Klettverschluss
D USB-Ladeanschluss
E Scheinwerfer
F Antenne
G Empfänger/Drehzahlregler

H LED-Anzeige
I Ein/Aus-Taste des Empfängers
J Motor
K Kuhlkorper
L Stoßdampfer
M Karosseriestützen

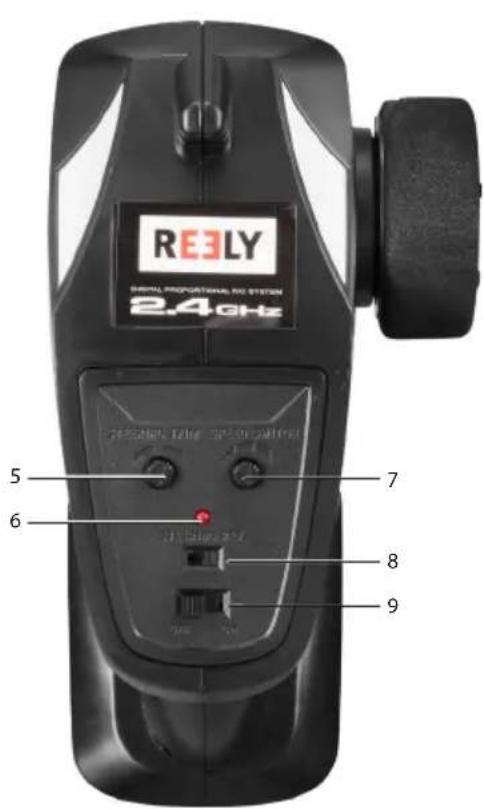

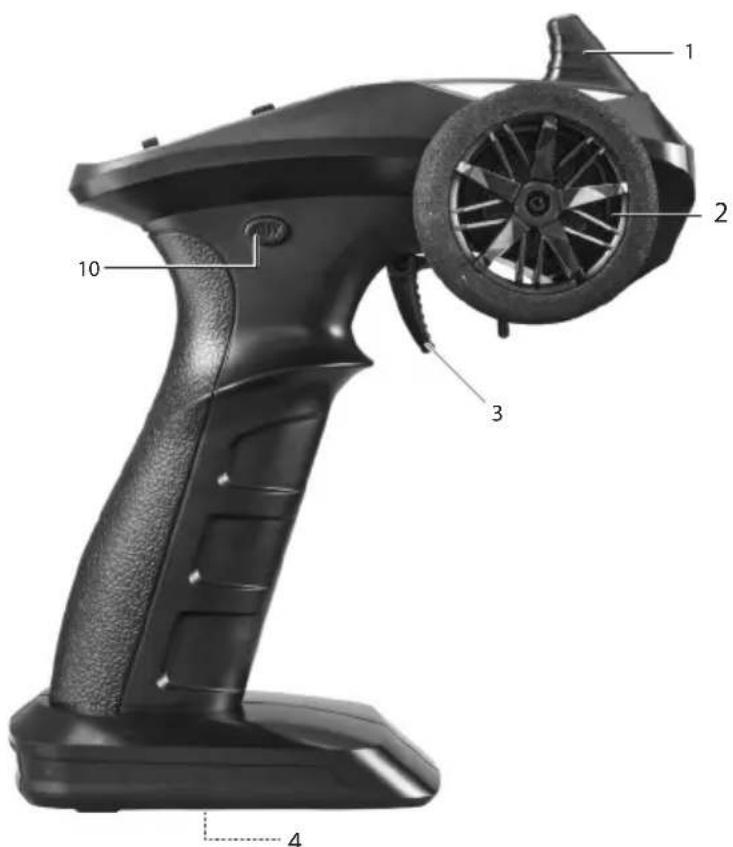

b) Sender (Fernsteuerung)

1 Antenne
2 Steuerung
3 Drosselhebel (vorwarts, ruckwarts, anhalten)
4 Akkufach
5 STEERING TRIM: Lenkungstrimmung anpassen
6 LED (beginnt bei niedriger Akkukapazitat zu blinken)
7 Drehzahlregler: Begrenzt das Drosselverhalten (niedrigste Einstellung = 40 % der Höchstgeschwindigkeit)
8 STEERING REV: Lenkung umkehren (Lenkservo-Rückfahrschalter)
9 Betriebsschalter EIN/AUS
10 AUX-Taste (bei dieser Modell ohne Funktion)

11. Vorbereitungen für die Fahrt

a) Laden Sie den Akku des Modellfahrzeugs auf

Wichtig:

• Beachten Sie "9. Informationen und Sicherheitshinweise zu Batterien und Akkus" auf Seite 7.
• Verwenden Sie zum Laden des Akkupacks ausschließlich das im Lieferumfang enthaltene Ladegerät. Nehmen Sie den Akku vor dem Aufladen stets aus dem Modelfahrzeug heraus und trennen Sieihn von sãmtlichen Anschlüssen.
• USB-Stromquelle: Vergewisern Sie sich vor dem Anschlieben, dass die USB-Stromquelle das Gerät mit ausreichend Strom versorgt, da andernfalls die Quelle beschädigt werden können. Verwenden Sie also keinen USB-Anschluss eines Computers, einer Tastatur oder eines USB-Hubs ohne Netzeil, da der über diese Anschlüsse gelieferte Strom nicht ausreicht.

Schlieben Sie dazu ein Ende des Ladekabels an den Ladeanschluss des Akkus und das andere Ende an ein geeignetes USB-A-Netzteil (Ladestrom: min. 5 V/DC, 2 A) an.

LED(s) des Ladegeräts Beschreibung
Ein Aufladen
Aus Vollständig aufgeladen
Blinken	• Trennen Sie den Akku/die Akkus und das Ladegerät von der Stromversorgung. • Ersetzen Sie den Akku/die Akkus anschließlich durch einen neuen/durch neue.

b) Legen Sie Batterien in den Sender (die Fernsteuerung) ein

• Öffnen Sie dazu die Batteriefachabdeckung und legen Sie zwei 1,5-V-Batterien des Typs AA ein. Achten Sie damit auf die richtige Polung, die im Inneren des Batteriefachs abgebildet ist.
• Verschlieben Sie die Abdeckung wieder.

Sollte die LED nach dem Einsatz langsam zu blinken anfangen, müssen die Batterien durch neue ersetzt werden.

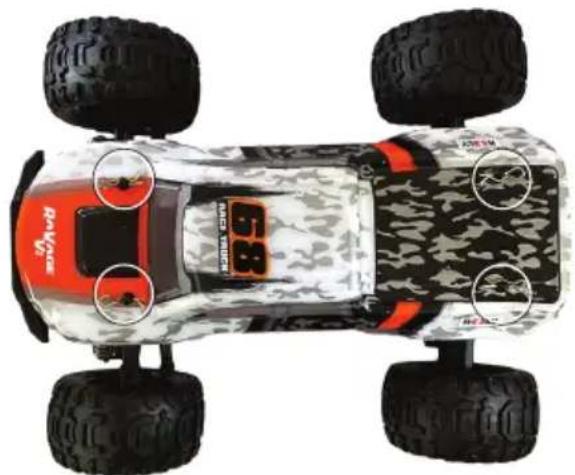

c) Nehmen Sie das Gehäuse ab und bringen Sie es wieder an

Die Karosserie des Fahrzeugs ist mit Klammern an den Karosseriestützen befestigt.
- Damit sich das Gehäuse bzw. die Karosserie abnehmer lasst, müssen diese zunachst entfernt werden.

d) Setzen Sie den Akku in das Modellfahrzeug ein

Wichtig

Verwenden Sie ausschließlich den Akku bzw. das Akkupack, der/das im Lieferumfang des Fahrzeugs enthalten ist. Nehmen Sie das Fahrzeug unter keinen Umständen, d. h. auch nicht zu Testzwecken, mit einem daran angeschlossenen Netzteil in Betrieb.

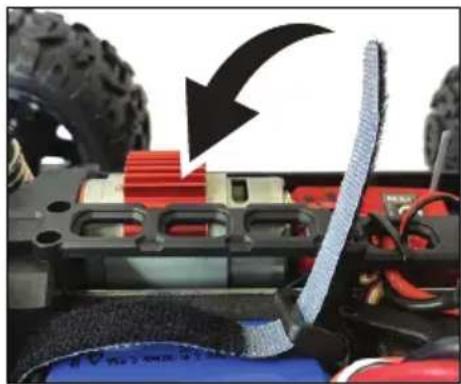

1. Losen Sie zunachst den Klettverschluss.
2. Setzen Sie nun den Akku ein und schlieben Sie das Akkukabel an.
3. Schließen Sie den Klettverschluss wieder, um den Akku sicher zu befestigen.

Vergewissem Sie sich vor dem Anbringen der Karosserie, dass alle Kabel ordnungsgemäß verstaut sind.

12. Fahrenheit

Wichtig

Führer Sie zunachst die in Abschnitt 11. Vorbereitungen für die Fahrt auf Seite 11 aufgeführten Schritte aus.

a) Schalten Sie den Sender und den Empfänger EIN

Wichtig

Greifen Sie niemals in den Antriebsstrang und versuchen Sie nicht, die Räder mit der Hand zum Stillstand zu bringen.

1. Schalten Sie den Sender EIN.

Die LED beginn t daufhin schell zu binken und zeigt an, dass der Sender fur die Verbindung mit dem Empfänger bereit ist.
- Nach erfolglicher Verbindungssherstellung bleibt die LED durchgehend eingeschaltet.

1. Schalten Sie den Empfänger EIN.
2. Halten Sie dazu die Ein/Aus-Taste des Empfängers etwa drei Sekunden lang gedrückt.
3. Kontrollieren Sie Folgendes:

Berühren Sie während der Kontrolle nicht den Drosselhebel!

STEERING TRIM: Der Drehknopf sollte so eingestellt sein, dass er sich in der mittleren Stellung befindet und die Räder nach vorne zeigen. Die Feineinstellung der Trimmung konnen Sie auch später noch vornehmen. Siehe Abschnitt „c) Einstellen der Trimmung/Drehzahl/Lenkeingaben" auf Seite 14.

1. Bringen Sie die Karosserie am Fahrzeug an.
2. Das Modellfahrzeug ist jetzt fahrbereit.

b) So steuern Sie das Modellfahrzeug

Wichtig

• Richten Sie die Antenne des Senders niemals direkt auf das Fahrzeug, da dies die Reichweite des Signals verringert.
  Um die maximale Reichweite zu erzielen, muss sich sowohl die Antenne des Senders als auch die des Modellfahrzeugs in der Senkrechten befinden.

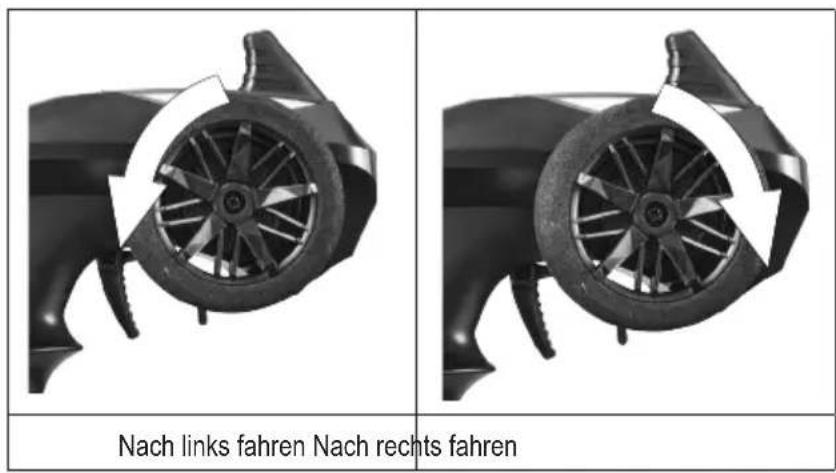

Steuerung

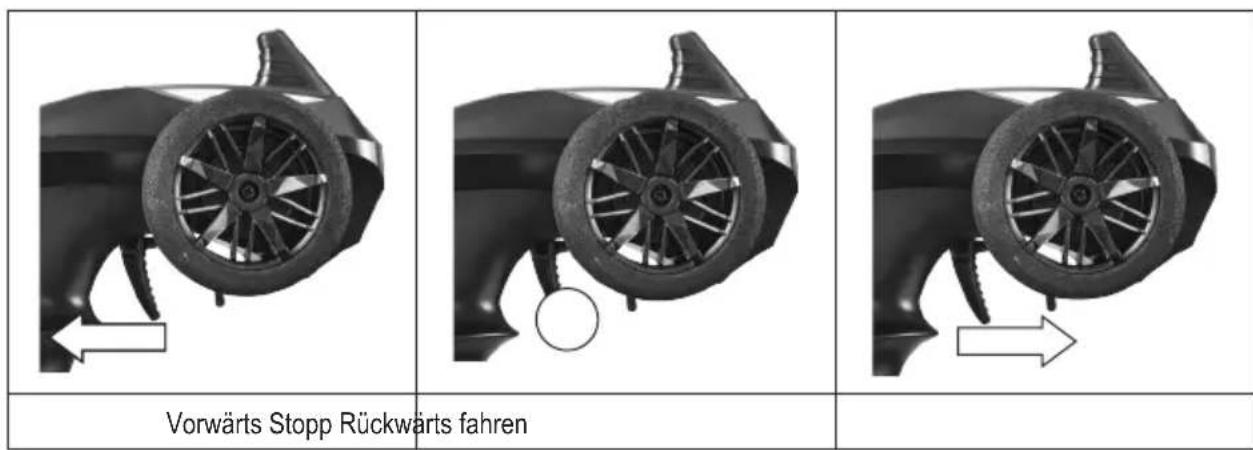

Vorwärts/Rückwärts/Anhalten

Wichtig

• Sollen Sie das Modellfahrzeug zum ersten Mal steuern, empfeht es sich, den Drehknopf des SPEED SWITCH in die niedrigste Einstellung zu bringen. Dadurch lassst sich das Modellfahrzeug deutlich leichter steuern. Haben Sie sich mit der Steuerung vertraut gemacht, konnen Sie die Drehzahl bzw. die maximale Geschwindigkeit jederzeit wieder erhöhen.
• Anhalten: Um das Modellfahrzeug zum Stehen zu bringen, genugt es, den Finger vom Drosselhebel zu halten (sodass dieser zurück in die Mittel- bzw. Neutralstellung keht).

c) Einstellen der Trimmung/Drehzahl/Lenkeingaben

Lenkungstrimmung

• Hiermit stellen Sie die Neutralstellung der Vorderträder ein.
• Sollte das Modellfahrzeug nicht geradeaus fahren, bzwohl sich die Lenkung in der Mittelstellung (Hände weg) befindet, passen Sie vorsichtig den Drehknopf an, um Korrekturen an der Lenkung vorzunehmen.

Drehzahlregler

• Hiermit begrenzen Sie die maximale Drehzahl bzw. die Höchstgeschwindigkeit. In der niedrigsten Einstellung ist die Höchstgeschwindigkeit auf 40% reduziert.

Lenkungsumkehrung

• Solle das Modellfahrzeug in die entgegengesetzte Richtung ihrer Lenkeingabe fahren, legen Sie den STEERING REVERSE-Schalter um. Sehen Sie davon ab, während das Modellfahrzeug in Bewegung ist!

13. Nach der Fahrt

Wichtig

• Verbrennungsgefahr! Wahrend des Betriebs kommt es zu einer starken Erwärung des Motors, der Drehzahlregelung und des Akkupacks! Fassen Sie deshalb die Teile unmittelbar nach der Fahrt nicht an.

• Lassen Sie das Modellfahrzeug vor dem Einsetzen eines neuen Akkus und der erneuten Inbetriebnahme mindestens 5 bis 10 Minuten lang abkühlen.

• Entfernen Sie zunachst die Karosserie vom Fahrzeug.

• Schalten Sie den Empfänger AUS.

• Halten Sie dazu die Ein/Aus-Taste des Empfängers etwa drei Sekunden lang gedrückt.
  Die LED erlischt daraufhin.

• Trennen Sie sãmtliche Anschlüsse zum Akku.

• Vor dem Aufladen oder Aufbewahren ist der Akku stets aus dem Fahrzeug zunehmen.

• Laden Sie den Akku des Modellfahrzeugs vor dem Aufbewahrens vollständig auf.

• Schalten Sie den Sender AUS.

14. Tuning

a) Vorspannung der Federn

Max Min

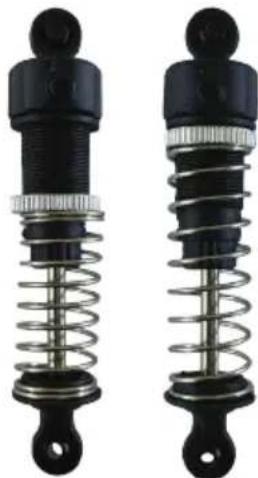

• Die Stoßdämpfer sind mit einem Gewindering zur Einstellung der Federspannung (Vorspannung) versehen. Durch Verstellen des Rings konnen Sie die Federspannung erhöhen oder verringn.
• Federn, die auf die richtige Länge eingestellt sind, erhöhen die Bode aufschnitt.
• Stellen Sie sichere, dass die Vorspannung auf beiden Seiten identisch ist.
• Um bestmögliche Ergebnisse zu erzielen, können Sie ruhig mit entsprechenden Einstellungen und Ausrichtungen experimentieren.

b) Ausrichtung der Stoßdämpfer

Abstimmungsmöglichkeiten:

• Verstellbare Vorderachse: Ja
• Verstellbare Hinterachse: Ja

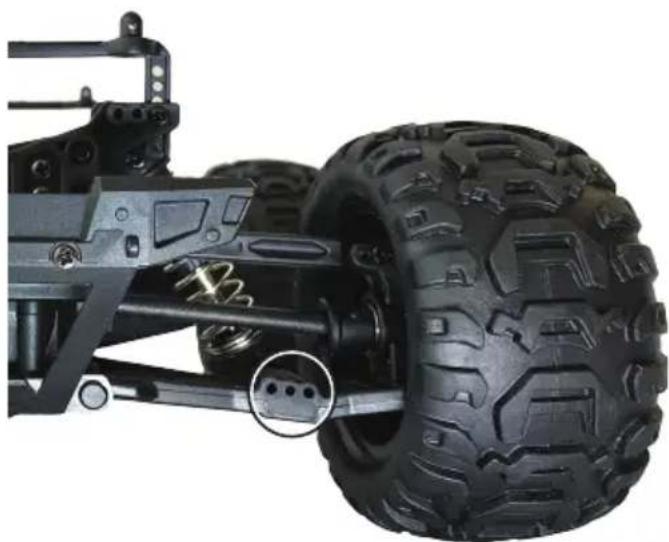

Die Stoßdämpfer konnen an den unteren Querlenkern in verschiedene Positionen montiert werden, um so die Fahröhne, den Radsturz und den Winkel der Federspannung zu beeinflussen.
- Stellen Sie sicher, dass die Stoßdämpfer auf jeweils beiden Seiten in derselben Position montiert sind.

15. Hinweise zur Fehlersuche

Problem Maßnahmen zur Behebung
Das Modellfahrzeug bewegt sich nicht.	· Vergewissem Sie sich, dass die Fernsteuerung und das Fahrzeug eingeschaltet sind. · Stellen Sie richer, dass sãmtliche Komponenten/Kabel/Stecker sich befestigt und unbeschädigt sind. · Mölicherweise ist die Kapazität des Fahrzeugakkus aufgebraucht. Laden Sie den Akku auf. · Mölicherweise hat die Schaltung für den Überhitzungsschutz des Drehzahl-reglers ausgelösst. Unterbrechen Sie den Betrieb und halten Sie den Drehzahlregler abkühlen.
Das Modellfahrzeug führ langsam.	· Mölicherweise geht die Kapazität des Fahrzeugakkus zur Neige. Laden Sie den Akku auf. · Überprüfen Sie, ob eines der beweglichen Teile durch Schmutz oder Ablage-rungen blockiert ist. Soltte dies der Fall sein, beseitigen Sie umgehend die Blockade und reinigen Sie die betroffene Komponente. · Vergewissem Sie sich, dass der SPEED SWITCH nicht auf die niedrigste Einstellung gestellt ist.
Der Drosselbebel weist ein geringes bzw. keinerlei Ansprecherhalten auf, während die Lenkung ordnungsgemäß Funktioniert.	· Mölicherweise geht die Kapazität des Fahrzeugakkus zur Neige. Laden Sie den Akku auf. · Stellen Sie richer, dass Sie sich innerhalb der angegebenen Sendereichweite befinden.
Das Modellfahrzeug ist laut.	Überprüfen Sie, ob eines der beweglichen Teile durch Schmutz oder Ablagerungen blockiert ist. Soltte dies der Fall sein, beseitigen Sie umgehend die Blockade und reinigen Sie die betroffene Komponente.
Das Modellfahrzeug führ nicht geradeaus.	· Mölicherweise müssen Sie die STEERING TRIM anpassen. · Überprüufen Sie die Ausrichtung und passen Sie die gegebenenfalls an. Weitere Informationen dazu finden Sie im Abschnitt „Tuning".
Der Akku{lassst sich nicht aufladen.	· Vergewissem Sie sich, dass das Netzteil einen ausreichend starken Lade-strom liefern kann. · Der Akku oder das Ladegerät weist möglicherweise einen Defekt auf und muss ersetzt werden. Wenden Sie sich in dieser Fall an unseren Kunden-dienst oder einen qualifizierten Techniker.
Der Akku erwartet sich während des Ladevorgangs und beim Fahren des Modellfahrzeugs.	Dies ist normal.
Die Lenkung ist umgekehrt. Legen Sie den STEERING REVERSE um.

16. Pflege und Instandhaltung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse (z. B. Verfärbungen) und zu Fehlfunktionen (z. B. Beschädigung der Elektronik) führen können.

• Waschen Sie das Fahrzeug niemals mit Wasser ab, z. B. mit einem Hochdruckreiniger. Dies führt zu irreparablen Schäden am Modelfahrzeug.

• Nehmen Sie das Modelfahrzeug außer Betrieb und nehmen Sie den Akku hersa, bevor Sie etwaige Reinigungsrarbeiten daran vormehn. Lassen Sie zuvor sãmtliche Komponenten (z. B. Motor, Akku) vollständig abkühlen.

• Zum Entfernen von Staub und Verunreinigungen können Sie z. B. einen langhaarigen sauberen Pinsel, einen Staubsauger und/oder Druckluft verwenden.
  Zum Abwischen der Karosserie kann ein weiches, leicht angefeuchtetes Tuch verwendet werden. Lassen Sie beim Abwischen Vorsicht walten, um Kratzspuren zu vermeiden.

17. Konformitätserklung (DOC)

Hiermit erklart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass these Product der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitäserklarung ist unter der folgenden Internetadresse verfügbar:

Wahlen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein. Anschließlich konnen Sie die EU-Konformitätserklärung im PDF-Format herunterlagen.

18. Entsorgung

a) Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesen Symbol gekennzeichnet werden. Dieses Symbol weist daraufhin, dass diese Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Albatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ohnen folgende kostenlose Rückgabemöglichkeiten zur Verfugung (weitere Informationen auf unserer Internet-Section):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
• in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Fur das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altergat ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

b) Batterien/Akkus

Entnahmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmull hinweist. Die Bezeichnungen für das usschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung liegt auf den Batterien/ Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ohre verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde, unseren Filialen oder überall Dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzzen, starke Erhütung, Brand, Explosion).

19. Technische Daten

a) Modellfahrzeug

Maßstab. 1:16

Antrieb ... Allradantrieb über Kardanwelle

Differential an Vorder- und Hinterachse

Motor .RC 390-Burstenmotor

Aufhängung .Vier unabhängig voneinander einstellbare Federn

Geschwindigkeit max. 30 km/h

Abmessungen (L x B x H) 272 x 220 x 126 mm

Abmessungen der Reifen (B x 0) 42 x 79 mm

Radstand 173 mm

Bodenfreiheit 40 mm

Gewicht. ca. 705 g (ohne Batterien)

b) Autobatterie

Akku.Li-ion 7,4 V 800 mAh

Art. 14500

Ladezeit.. ca. 2 Std

Akkulaufzeit 8 Minuten

c) Sender (Fernsteuerung)

Stromversorgung. 2x1,5VAA-Batterien

Frequenzbereich 2,404 - 2,472 GHz

Sendeleistung 0 dBm

Sendereichweite ca. 80 m (offenes Feld)

Kanale 2

Abmessungen (B x H x T) 154 x 202 x 91 mm

Gewicht. ca. 168 g (ohne Batterien)

d) USB-Ladegerät und -kabel

Eingangsspannung/-strom. .5 V/DC, 2 A über USB A

Ausgangsspannung/-strom. 7,4 V/DC 1000 mA

Kabellange. .54 cm

1. Technische gegevens 73

a) Auto. 73
b) Autobatterij 73
c)Zender (afstandsbediening). 73
d) USB-iaadkabel. 73

2. Inleiding

Beste klant,

19. Technische gegevens

a) Auto

Schaal. 1:16

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2024 by Conrad Electronic SE.
