GEBRUIKSAANWIJZING SND 3600 C2 SILVERCREST

• BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.comSND 3600 C2 NL│BE │ 73 ■ Inhoud Inleiding p. 75
• Informatie bij deze gebruiksaanwijzing p. 75
• Informatie over handelsmerken p. 75
• Gebruik in overeenstemming met bestemming p. 75
• Gebruikte waarschuwingen p. 76
• Veiligheidsvoorschriften p. 77
• Ingebruikname p. 78
• Inhoud van het pakket controleren p. 78
• De verpakking afvoeren p. 78
• Aansluiten op een computer p. 79
• Software installeren p. 79
• Bedieningselementen p. 81
• Bediening en gebruik p. 81
• Negatievenstrook plaatsen p. 81
• Dia's plaatsen p. 82
• Negatieven/dia's digitaliseren p. 83
• Na gebruik p. 88
• Problemen oplossen p. 89
• Reinigen p. 90
• Opbergen/afvoeren p. 91
• Opslag bij niet-gebruik p. 91
• Apparaat afvoeren p. 91
• SND 3600 C2 ■ 74 │ NL│BE Bijlage p. 92
• Technische gegevens p. 92
• Opmerkingen over de EU-conformiteitsverklaring p. 93
• Garantie van Kompernaß Handels GmbH p. 93
• Service p. 95

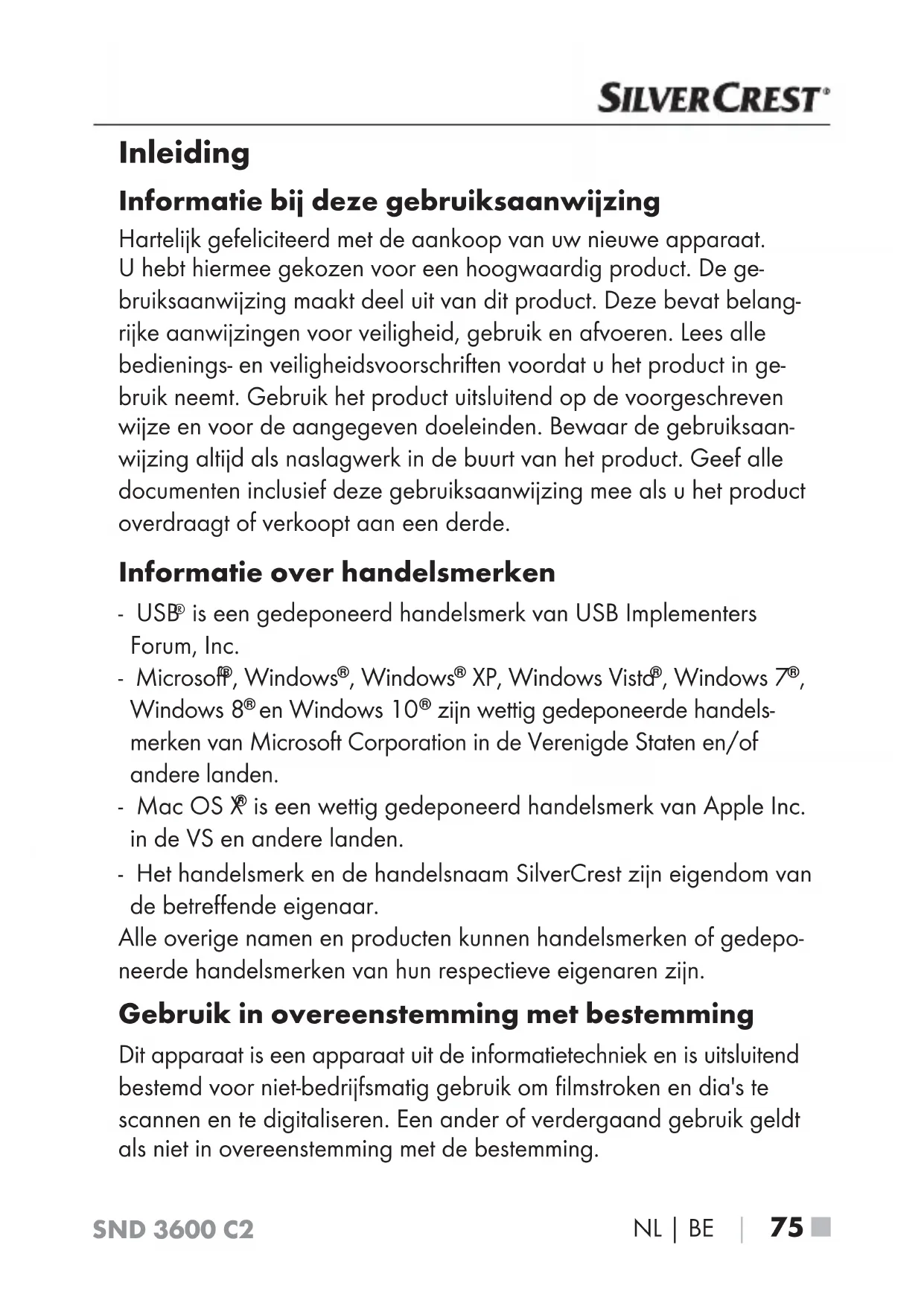

• Importeur SND 3600 C2 NL│BE │ 75 ■ Inleiding Informatie bij deze gebruiksaanwijzing Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De ge- bruiksaanwijzing maakt deel uit van dit product. Deze bevat belang- rijke aanwijzingen voor veiligheid, gebruik en afvoeren. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in ge- bruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Bewaar de gebruiksaan- wijzing altijd als naslagwerk in de buurt van het product. Geef alle documenten inclusief deze gebruiksaanwijzing mee als u het product overdraagt of verkoopt aan een derde. Informatie over handelsmerken - USB p. 96

is een gedeponeerd handelsmerk van USB Implementers Forum, Inc. - Microsoft

zijn wettig gedeponeerde handels- merken van Microsoft Corporation in de Verenigde Staten en/of andere landen. - Mac OS X

is een wettig gedeponeerd handelsmerk van Apple Inc. in de VS en andere landen. - Het handelsmerk en de handelsnaam SilverCrest zijn eigendom van de betreffende eigenaar. Alle overige namen en producten kunnen handelsmerken of gedepo- neerde handelsmerken van hun respectieve eigenaren zijn. Gebruik in overeenstemming met bestemming Dit apparaat is een apparaat uit de informatietechniek en is uitsluitend bestemd voor niet-bedrijfsmatig gebruik om filmstroken en dia's te scannen en te digitaliseren. Een ander of verdergaand gebruik geldt als niet in overeenstemming met de bestemming.SND 3600 C2 ■ 76 │ NL│BE Alle mogelijke claims wegens schade door gebruik dat niet volgens de bestemming is, zijn uitgesloten. Het risico is uitsluitend voor de gebruiker. Gebruikte waarschuwingen In deze gebruiksaanwijzing worden de volgende waarschuwingen gebruikt: GEVAAR Een waarschuwing op dit niveau van gevaar duidt op een dreigende, gevaarlijke situatie. Als de gevaarlijke situatie niet wordt vermeden, kan dit ernstig letsel of de dood tot gevolg hebben. ► Neem de aanwijzingen in deze waarschuwing in acht om gevaar voor ernstig of dodelijk letsel te voorkomen. LET OP Een waarschuwing op dit niveau van gevaar duidt op mogelijke materiële schade. Als de situatie niet wordt vermeden, kan dit materiële schade tot gevolg hebben. ► Neem de aanwijzingen in deze waarschuwing in acht om materiële schade te voorkomen. OPMERKING ► Een opmerking bevat extra informatie die de omgang met het apparaat vergemakkelijkt.SND 3600 C2 NL│BE │ 77 ■ Veiligheidsvoorschriften ■ Controleer het apparaat vóór gebruik op zichtbare schade aan de buitenzijde. Gebruik geen apparaat dat beschadigd of gevallen is. ■ Laat, in geval van beschadiging van het snoer of van de aan- sluitingen, deze vervangen door geautoriseerd en vakkundig personeel of door de klantenservice. ■ Dit apparaat mag worden gebruikt door kinderen vanaf 8jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit resulterende gevaren hebben begre- pen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren. ■ Laat reparaties aan het apparaat alleen uitvoeren door geauto- riseerde vakbedrijven of door de klantenservice. Ondeskundige reparaties kunnen resulteren in aanzienlijke gevaren voor de gebruiker. Bovendien vervalt dan de garantie. ■ Probeer niet zelf het apparaat om te bouwen of te modificeren. ■ Bescherm het apparaat tegen vocht en het binnendringen van vloeistoffen. Plaats geen met vloeistoffen gevulde voorwerpen (bijv. vazen) naast het apparaat. ■ Houd het apparaat uit de buurt van open vuur en plaats geen kaarsen op of nabij het apparaat. Zo voorkomt u de verspreiding van brand. ■ Wanneer het apparaat snel van een warme naar een koude of van een koude naar een warme omgeving wordt overgebracht, laat u het 30min. acclimatiseren.

GEVAAR! Verpakkingsmateriaal is geen speelgoed! Houd alle verpakkingsmaterialen uit de buurt van kinderen. Er bestaat verstikkingsgevaar!SND 3600 C2 ■ 78 │ NL│BE Ingebruikname Inhoud van het pakket controleren (afbeeldingen: zie uitvouwpagina's) Het pakket bestaat uit de volgende onderdelen: ▯ Scanner ▯ 1 x diamagazijn ▯ 2 x houder voor negatieven ▯ Programma-cd ▯ Schoonmaakborsteltje ▯ USB-kabel ▯ Gebruiksaanwijzing ♦ Haal alle onderdelen uit de verpakking en verwijder alle verpakkingsmateriaal. OPMERKING ► Controleer of het pakket compleet is en of er sprake is van zichtbare schade. ► Neem contact op met de service-hotline (zie het hoofdstuk Service) als het pakket niet compleet is, of indien er sprake is van schade door gebrekkige verpakking of transport. De verpakking afvoeren De verpakkingsmaterialen zijn niet schadelijk voor het milieu. Ze zijn gekozen op grond van milieuvriendelijkheid en daarom recyclebaar. Voer niet meer benodigde verpakkingsmaterialen af conform de plaatselijk geldende voorschriften.SND 3600 C2 NL│BE │ 79 ■ Aansluiten op een computer Systeemeisen Besturingssysteem: Windows XP/Vista/7/8/10, Mac OS 10.6 - 10.11 Poort: USB-aansluiting (USB 2.0) ♦ Verbind de Micro-USB-stekker van de USB-kabel

met de Micro-USB-aansluiting

met een ingescha- kelde computer. De computer herkent de nieuwe hardware en start automatische de installatie van de driver. Dit kan ca. een minuut duren. De LED PWR brandt zodra de scanner cor- rect is verbonden. Software installeren Installatie onder Windows LET OP ► Bij de installatie van de software kunnen belangrijke bestan- den worden overschreven of gewijzigd. Om bij eventuele problemen na de installatie nog terug te kunnen vallen op de oorspronkelijke bestanden, dient u voorafgaand aan installatie van de software een back-up te maken van de inhoud van de harde schijf. ♦ Plaats de meegeleverde programma-cd in het cd-romstation van de computer. Het installatiemenu verschijnt automatisch. ♦ Klik op de knop “Installation” om de installatie te starten. ♦ Installeer de software conform de aanwijzingen op het beeld- scherm.SND 3600 C2 ■ 80 │ NL│BE OPMERKING ► Wanneer u de autostartfunctie hebt uitgeschakeld en de installatieprocedure niet automatisch begint, start u de installatieprocedure door te dubbelklikken op het bestand “WinSetup.exe” in de hoofdmap van de cd. ♦ Als de installatie is voltooid, kunt u het menu verlaten door te klikken op de knop “Exit”. Installatie onder Mac OS LET OP ► Bij de installatie van de software kunnen belangrijke bestan- den worden overschreven of gewijzigd. Om bij eventuele problemen na de installatie nog terug te kunnen vallen op de oorspronkelijke bestanden, dient u voorafgaand aan installatie van de software een back-up te maken van de inhoud van de harde schijf. ♦ Plaats de meegeleverde programma-cd in het cd-romstation van uw Mac-computer. ♦ Open de hoofdmap van de programma-cd. ♦ Ga naar de map “Mac”. ♦ Start de installatieprocedure door te dubbelklikken op het bestand “ImageScan.dmg”. ♦ Installeer de software conform de aanwijzingen op het beeld- scherm.SND 3600 C2 NL│BE │ 81 ■ Bedieningselementen (afbeeldingen: zie uitvouwpagina's) LED PWR

Micro-USB-aansluiting

Inschuifvak voor negatievenhouder resp. diamagazijn

Schoonmaakborsteltje

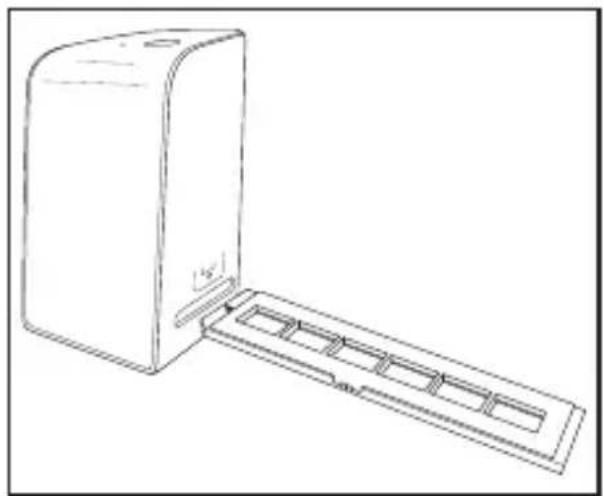

USB-kabel (USB naar Micro-USB) Bediening en gebruik Negatievenstrook plaatsen ♦ Ontgrendel de sluiting aan de voorkant van de negatievenhou- der

en open de houder. ♦ Leg de negatievenstrook met de zijkanten op de juiste positie onder in de houder. Let erop dat de gaatjes in de negatieven- strook op de hiervoor bestemde pennetjes van de houder wor- den gelegd, zodat de negatievenstrook niet kan verschuiven. ♦ Sluit de houder tot het deksel vastklikt. ♦ Schuif nu de negatievenhouder

met de driehoeksmarkering vooraan en zichtbaar in het rechterinschuifvak

(zie afbeel- ding 1). ♦ Schuif de negatievenhouder

zo ver in het rechterinschuif- vak

, tot deze merkbaar in de eerste positie vastklikt. Voor volgende negatieven schuift u de negatievenhouder

verder naar binnen, tot deze merkbaar in de volgende positie vastklikt.SND 3600 C2 ■ 82 │ NL│BE Afbeelding 1 Afbeelding 2 Dia's plaatsen ♦ Leg de dia's met de zijkanten op de juiste positie in de daar- voor bestemde schacht van het diamagazijn

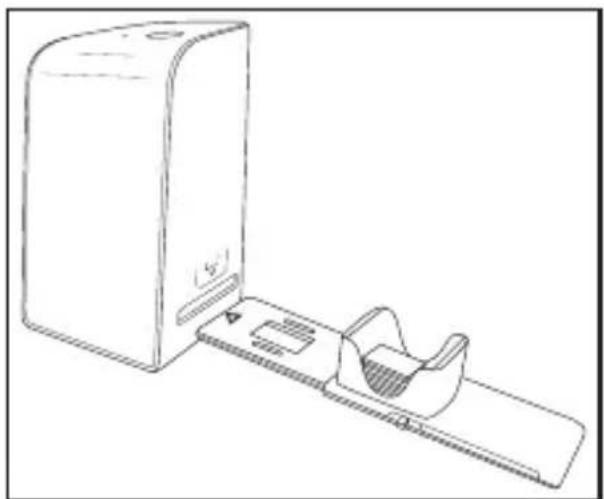

. Er kunnen ca. 10-12 dia's (afhankelijk van het formaat) in het diamagazijn worden geplaatst. ♦ Schuif het diamagazijn

met het kijkvenster eerst in het rech- terinschuifvak

. Zorg daarbij dat de driehoeksmarkering zich vooraan bevindt en zichtbaar is (zie afbeelding 2). Met de schuif, die zich aan de zijkant van het diamagazijn

bevindt, worden de dia's in de schacht een voor een in de scanner geschoven. ♦ Schuif daartoe de schuif eerst tot aan de aanslag weg van de scanner. Beweeg de schuif daarna weer voorzichtig in de richting van de scanner. OPMERKING ► Een dia in de scanner wordt daardoor uit het apparaat geworpen en er wordt een nieuwe dia in het detectiebereik van de scanner geschoven. ► Schuif een nieuwe dia langzaam in de scanner. Als dit te snel gebeurt, kan de dia voorbij het detectiebereik van de scanner glijden.SND 3600 C2 NL│BE │ 83 ■ ♦ Als u geen verdere dia's wilt scannen, verwijdert u het diamaga- zijn

Haal de laatste dia van onder af uit het zichtvenster van het diamagazijn

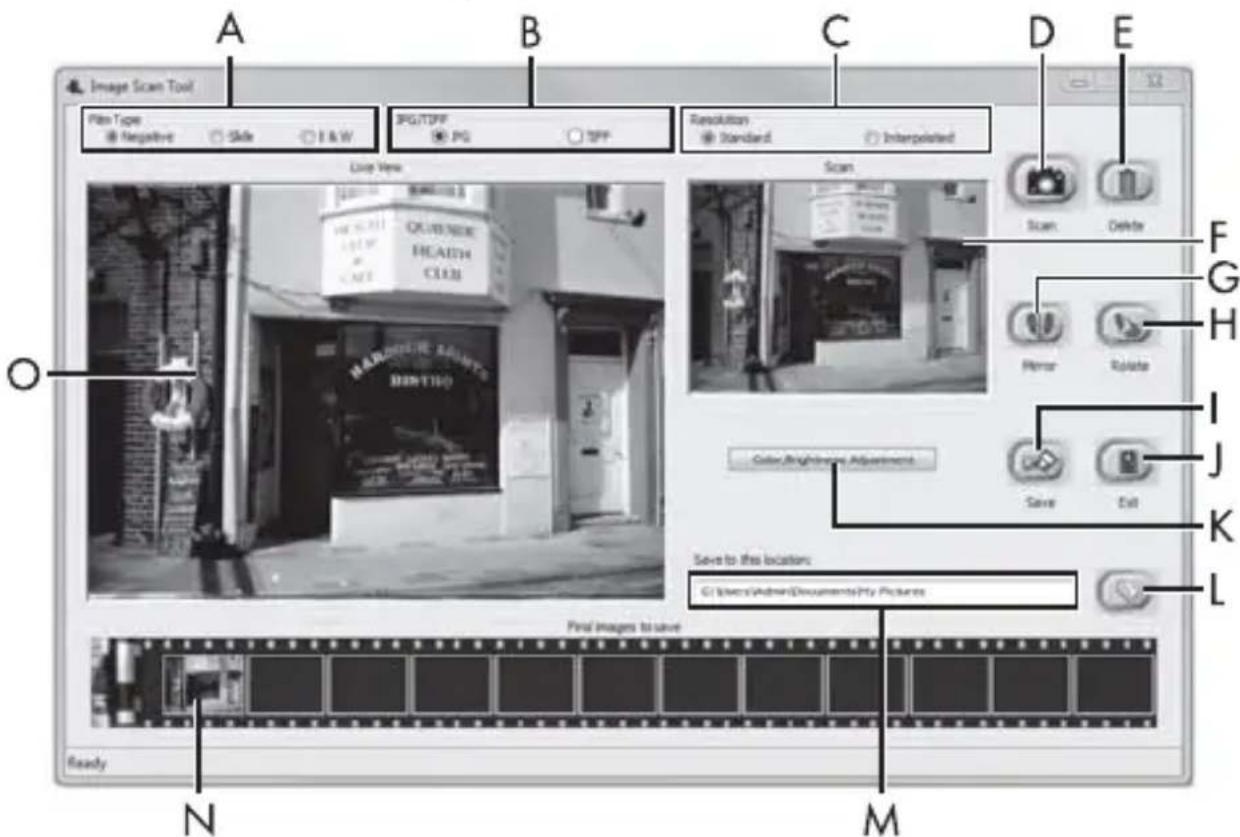

Negatieven/dia's digitaliseren Windows-software ♦ Start het programma “Image Scan Tool” door te dubbelklikken op het programmapictogram op het bureaublad of selecteer het betreffende item in het menu Start. Het programma wordt direct in het hoofdvenster geopend. A Selecteer hier het type dat u wilt gebruiken (negatief, dia of zwart-wit). B Selecteer hier het bestandsformaat (JPG of TIFF) waarin u de afbeeldingen wilt opslaan. C Selecteer hier de resolutie: standaard: 2592 x 1680 pixels; geïnterpoleerd: 5184 x 3360 pixelsSND 3600 C2 ■ 84 │ NL│BE

Klik op deze knop of druk rechtstreeks op de toets SCAN

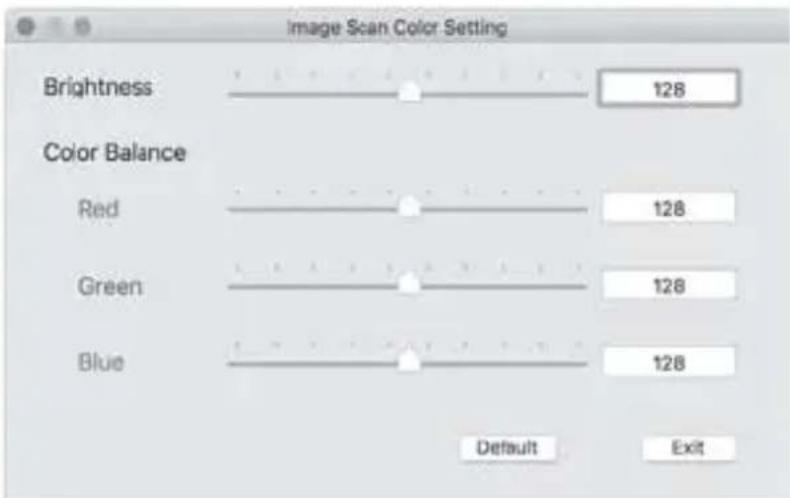

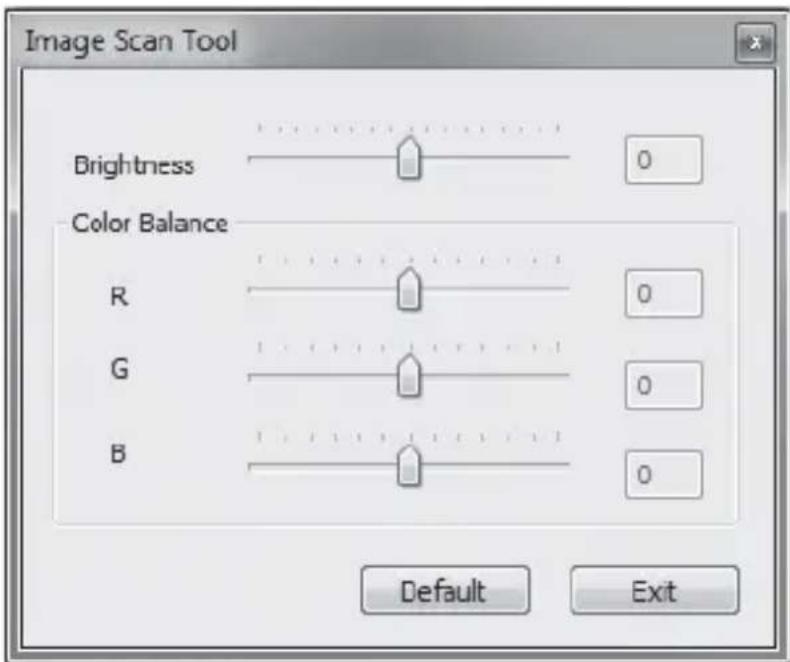

om een beeld te scannen. E Klik op deze knop om het gemarkeerde beeld te wissen. F Hier wordt het gemarkeerde beeld weergegeven. G Klik op deze knop om het gemarkeerde beeld te spiegelen. H Klik op deze knop om het gemarkeerde beeld met de wijzers van de klok mee te draaien. I Klik op deze knop om de gescande beelden op te slaan. Bij invoer van een ongeldig opslagpad verschijnt er een waarschuwingsmelding. J Klik op deze knop om het programma af te sluiten. K Klik op deze knop om kleur- of helderheidsinstellingen uit te voeren voordat u het beeld scant. De aanpassingen verschij- nen in de live-weergave. L Klik op deze knop om een map te selecteren voor het opslaan van de gescande beelden. M Hier wordt de map aangegeven waarin de gescande beelden worden opgeslagen. N Hier worden gescande beelden weergegeven die nog niet zijn opgeslagen. Het gemarkeerde beeld is groen omrand en wordt in het venster (F) weergegeven. O Hier wordt het geplaatste negatief/de geplaatste dia live weergegeven.SND 3600 C2 NL│BE │ 85 ■ Kleur- en helderheidsinstellingen ♦ Stel desgewenst de kleuren en helderheid in door op de knop “Color/Brightness Adjustment” (K) te klikken. Er verschijnt een instellingsvenster. ♦ Beweeg de schuifregelaar “Brightness” om de helderheid in te stellen tussen -64 en 64. ♦ Beweeg de drie schuifregelaars “Color Balance” om de RGB- waarden in te stellen tussen -6 en 6. ♦ Klik op de knop “Default” om de standaardwaarden te herstellen. ♦ Klik op de knop “Exit” om de ingestelde waarden over te nemen en het instellingsvenster te sluiten.SND 3600 C2 ■ 86 │ NL│BE Mac-software ♦ Start het programma “ImageScan” door te dubbelklikken op het programmapictogram. Het programma wordt direct in het hoofdvenster geopend. A Selecteer hier het type dat u wilt gebruiken (negatief, dia of zwart-wit). B Selecteer hier het bestandsformaat (JPG of TIFF) waarin u de afbeeldingen wilt opslaan. C Selecteer hier de resolutie: standaard: 2592 x 1680 pixels geïnterpoleerd: 5184 x 3360 pixels

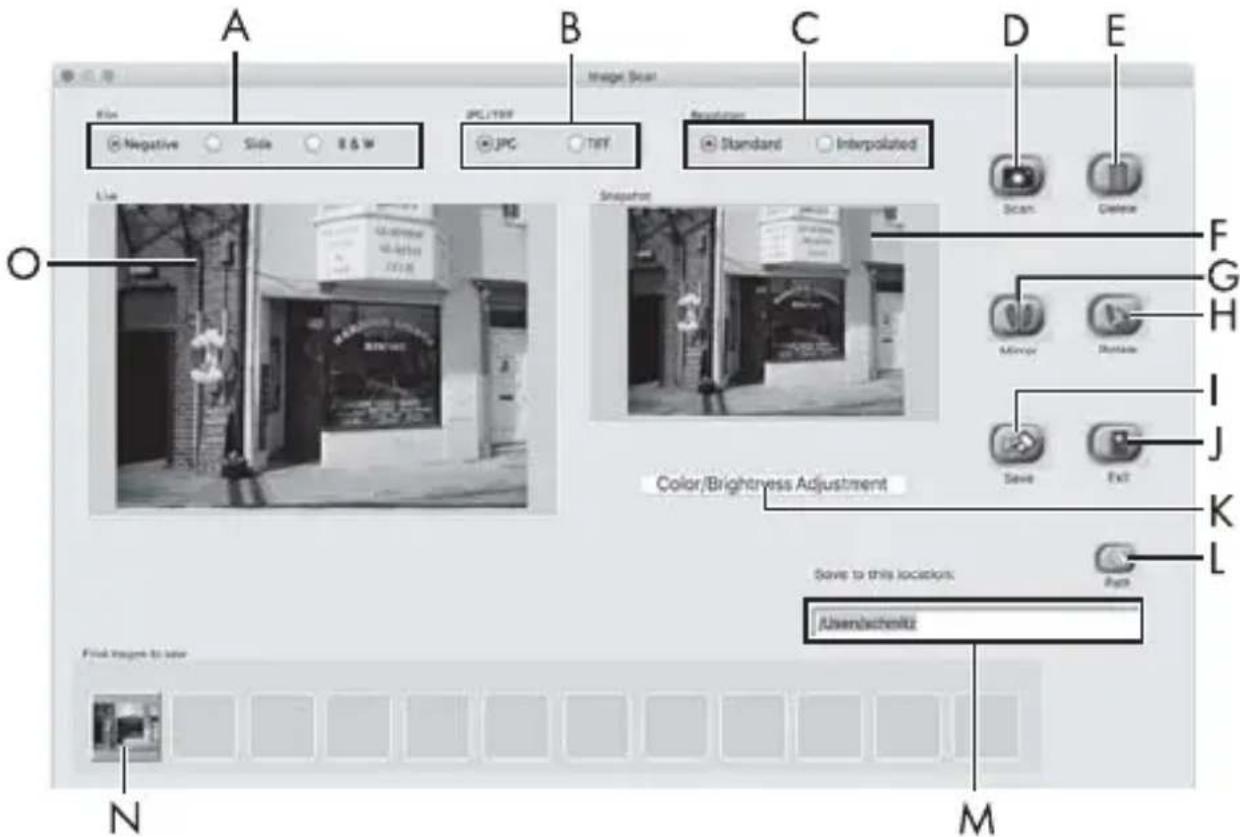

Klik op deze knop of druk rechtstreeks op de toets SCAN

om een beeld te scannen. E Klik op deze knop om het gemarkeerde beeld te wissen. F Hier wordt het gemarkeerde beeld weergegeven.SND 3600 C2 NL│BE │ 87 ■ G Klik op deze knop om het gemarkeerde beeld te spiegelen. H Klik op deze knop om het gemarkeerde beeld met de wijzers van de klok mee te draaien. I Klik op deze knop om de gescande beelden op te slaan. Bij invoer van een ongeldig opslagpad verschijnt er een waarschuwingsmelding. J Klik op deze knop om het programma af te sluiten. K Klik op deze knop om kleur- of helderheidsinstellingen uit te voeren voordat u het beeld scant. De aanpassingen verschij- nen in de live-weergave. L Klik op deze knop om een map te selecteren voor het opslaan van de gescande beelden. M Hier wordt de map aangegeven waarin de gescande beelden worden opgeslagen. N Hier worden gescande beelden weergegeven die nog niet zijn opgeslagen. Het gemarkeerde beeld is groen omrand en wordt in het venster (F) weergegeven. O Hier wordt het geplaatste negatief/de geplaatste dia live weergegeven.SND 3600 C2 ■ 88 │ NL│BE Kleur- en helderheidsinstellingen ♦ Stel desgewenst de kleuren en helderheid in door op de knop “Color/Brightness Adjustment” (K) te klikken. Er verschijnt een instellingsvenster. ♦ Beweeg de schuifregelaar “Brightness” om de helderheid in te stellen tussen 0 en 255. ♦ Beweeg de drie schuifregelaars “Color Balance” om de RGB- waarden in te stellen tussen 0 en 255. ♦ Klik op de knop “Default” om de standaardwaarden te herstellen. ♦ Klik op de knop “Exit” om de ingestelde waarden over te nemen en het instellingsvenster te sluiten. Na gebruik ♦ Verwijder de negatievenhouder

door deze volledig door het apparaat heen te schuiven. ♦ Verwijder het diamagazijn

door het weer uit het rechterin- schuifvak

los van de USB-aansluiting van de computer en van de scanner.SND 3600 C2 NL│BE │ 89 ■ Problemen oplossen De onderstaande tabel helpt bij het opsporen en verhelpen van kleinere storingen: Probleem Mogelijke oorzaak Oplossing LED PWR brandt niet. Het apparaat is niet correct aangesloten. Sluit het apparaat correct aan. Slechte beeldkwaliteit. Stof op de achter- grondverlichting van de scanner. Reinig de achter- grondverlichting (zie het hoofdstuk Reinigen). Stof op de film resp. de dia. Reinig de film resp. de dia. Gescande beelden zijn wazig. De lens van de scanner is door tempera- tuurschommelingen beslagen. Wacht tot het appa- raat bij kamertempe- ratuur is geacclima- tiseerd. OPMERKING ► Neem contact op met de klantenservice als u met de stappen hiervoor het probleem niet kunt verhelpen (zie het hoofdstuk Service).SND 3600 C2 ■ 90 │ NL│BE Reinigen LET OP ► Zorg ervoor dat er geen vocht in het apparaat binnendringt tijdens het reinigen, om onherstelbare schade aan het ap- paraat te voorkomen. ■ Reinig de behuizing uitsluitend met een licht bevochtigde doek en een mild afwasmiddel. ■ Reinig het oppervlak van de achtergrondverlichting met het schoonmaakborsteltje

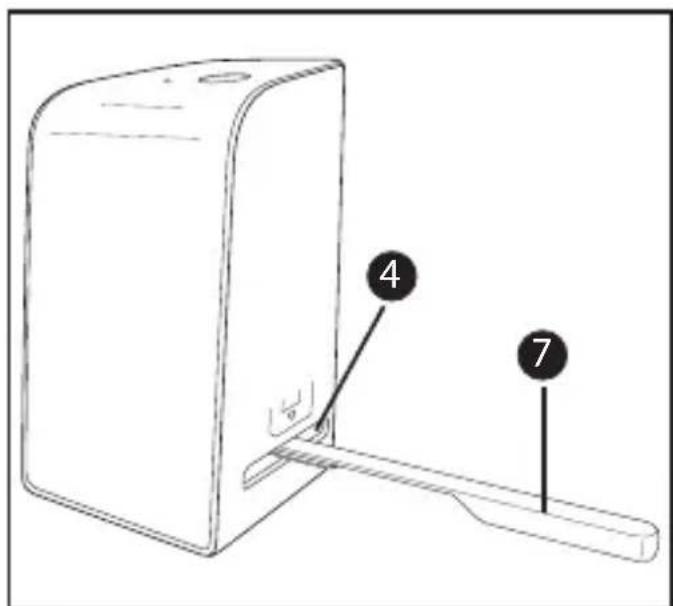

. Schuif daartoe het schoonmaakborstel- tje met het schoonmaakvlak omlaag alleen in het rechterinschuif- vak

(zie afbeelding 3). Afbeelding 3

4SND 3600 C2 NL│BE │ 91 ■ Opbergen/afvoeren Opslag bij niet-gebruik ♦ Berg het apparaat op in een droge en stofvrije omgeving zonder rechtstreeks zonlicht. Apparaat afvoeren Het symbool hiernaast met een doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal hiervoor bestemde inzamelpunten, milieupar- ken of afvalverwerkingsbedrijven. Dit afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af. Neem voor meer informatie contact op met uw lokale afvalverwer- kingsbedrijf of uw gemeentereiniging.SND 3600 C2 ■ 92 │ NL│BE Bijlage Technische gegevens Bedrijfsspanning/stroomopname 5 V / 300 mA (via USB-aansluiting) Interface USB 2.0 Bedrijfstemperatuur +5 tot +40 °C Luchtvochtigheid (geen condensatie) ≤ 75% Afmetingen (b x h x d) ca. 9,4 x 16,9 x 10,4 cm Gewicht (zonder accessoires) ca. 470 g Beeldsensor 5 megapixel CMOS-sensor Scherpstelbereik Fixed focus Helderheidsbesturing Automatisch Kleurafstemming Automatisch Resolutie standaard: 2592 x 1680 pixels geïnterpoleerd: 5184 x 3360 pixels Scanmethode Single pass Lichtbron Tegenlicht (3 witte LED's)SND 3600 C2 NL│BE │ 93 ■ Opmerkingen over de EU-conformiteitsverklaring Dit apparaat voldoet wat betreft overeenstemming met de fundamentele eisen en de andere relevante voorschriften aan de Europese richtlijn voor elektro- magnetische compatibiliteit 2014/30/EU en aan de RoHS-richtlijn 2011/65/EU. De volledige EU-conformiteitsverklaring is te verkrijgen bij de importeur. Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de originele kassabon. U hebt de bon nodig als bewijs van aankoop. Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar onze keuze – voor u kosteloos gerepareerd of vervangen. Voorwaarde voor deze garantie is dat binnen de termijn van drie jaar het defecte apparaat en het aankoopbewijs (kassabon) worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, krijgt u het ge- repareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.SND 3600 C2 ■ 94 │ NL│BE Garantieperiode en wettelijke aanspraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garan- tieperiode worden kosten in rekening gebracht. Garantieomvang Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die blootstaan aan normale slij- tage en derhalve als aan slijtage onderhevige onderdelen kunnen worden aangemerkt, of voor beschadigingen aan breekbare onder- delen, bijv. schakelaars, accu’s, bakvormen of onderdelen die van glas zijn gemaakt. Deze garantie vervalt wanneer het product is beschadigd, ondes- kundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwij- zingen precies worden opgevolgd. Gebruiksdoeleinden en hande- lingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden. Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.SND 3600 C2 NL│BE │ 95 ■ Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ■ Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 12345) als aankoopbewijs bij de hand. ■ Het artikelnummer vindt u op het typeplaatje, in het product ge- graveerd, op de titelpagina van de gebruiksaanwijzing (linkson- der) of als sticker op de achter- of onderkant van het product. ■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail. ■ Een als defect geregistreerd product kunt u dan zonder porto- kosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden. Op www.lidl-service.com kunt u deze en vele andere handboeken, productvideo’s en software downloaden. Service Service Nederland Tel.: 0900 0400223 (0,10 EUR/Min.) E-Mail: kompernass@lidl.nl Service België Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: kompernass@lidl.be

IAN 281543SND 3600 C2

■ 96 │ NL│BE Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven serviceadres.
