GEBRUIKSAANWIJZING RC1590 ROTEL

Gebruikershandleiding

Bij het maken van de verbindingen:

√ Zorg dat niet alleen de RC-1590, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.

√ Zorg dat niet alleen de RC-1590, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen.

Wij raden u ook aan om

√ de volumeregelaar van de voorversterker geheel dicht te draaien (volkomen naar links) wanneer u uw eindversterker aan- of uitzet.

Note importanti

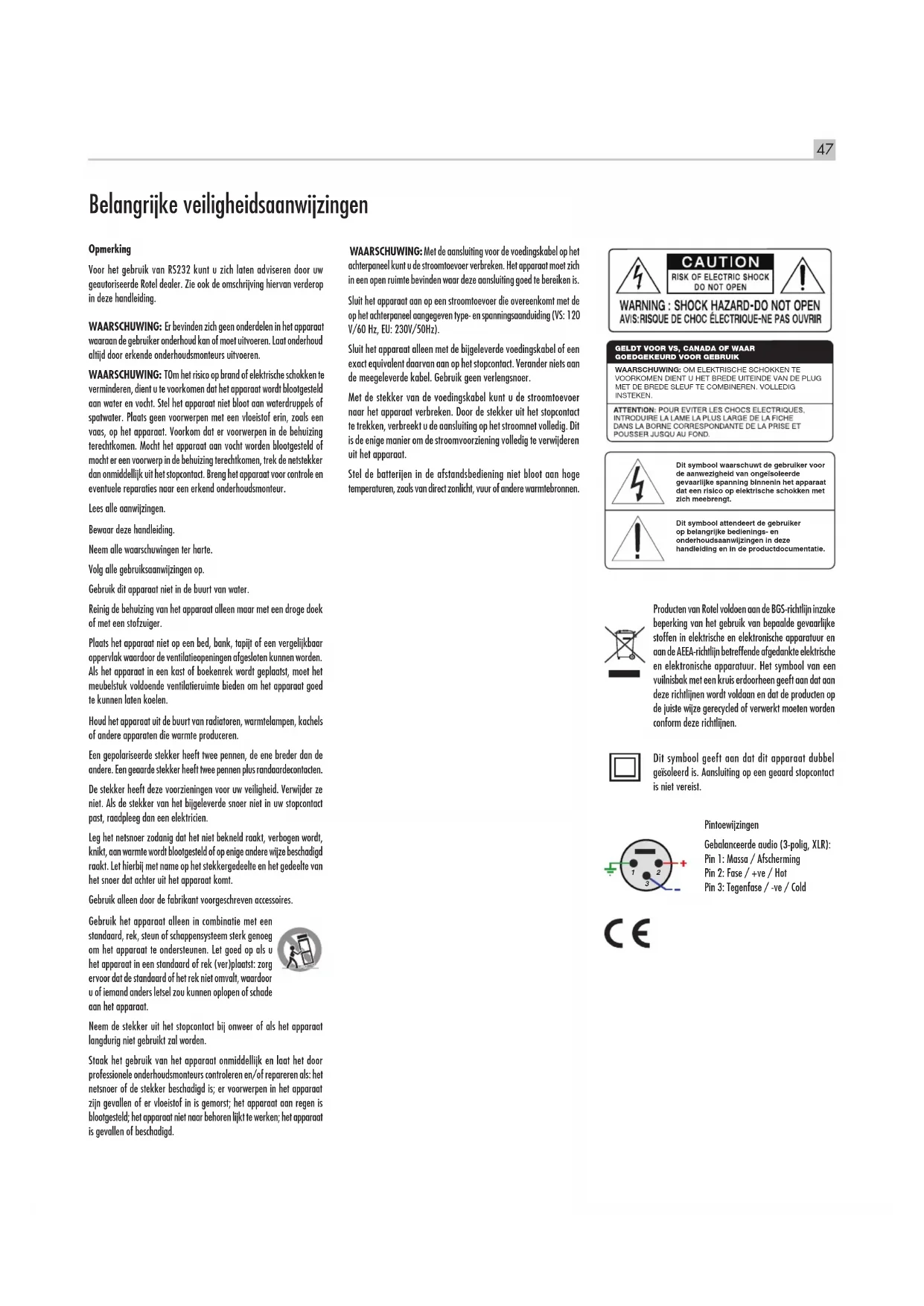

Belangrijke veiligheidsaanwijzingen

Opmerking

Voor het gebruik van RS232 kunt u zich laten adviseren door uw geautoriseerde Rotel dealer. Zie ook de omschrijving hiervan verderop in deze handleiding.

WAARSCHUWING: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altijd door erkende onderhoudsmonteurs uitvoeren.

WAARSCHUWING: T0m het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizing terechtkomen. Mocht het apparaat aan vocht worden blootgesteld of mocht er een voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddellijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparaties naar een erkend onderhoudsmonteur.

Lees alle aanwijzingen.

Bewaar deze handleiding.

Neem alle waarschuwingen ter harte.

Volg alle gebruiksaanwijzingen op.

Gebruik dit apparaat niet in de buurt van water.

Reinig de behuizing van het apparaat alleen maar met een droge doek of met een stofzuiger.

Plaats het apparaat niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten kunnen worden. Als het apparaat in een kast of boekenrek wordt geplaatst, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te kunnen laten koelen.

Houd het apparaat uit de buurt van radiatoren, warmtelampen, kachels of andere apparaten die warmte produceren.

Een gepolariseerde stekker heeft twee pennen, de ene breder dan de andere. Een geaarde stekker heeft twee pennen plus randaardecontacten.

De stekker heeft deze voorzieningen voor uw veiligheid. Verwijder ze niet. Als de stekker van het bijgeleverde snoer niet in uw stopcontact past, raadpleeg dan een elektricien.

Leg het netsnoer zodanig dat het niet bekneld raakt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadigd raakt. Let hierbij met name op het stekkergedeelte en het gedeelte van het snoer dat achter uit het apparaat komt.

Gebruik alleen door de fabrikant voorgeschreven accessoires.

Gebruik het apparaat alleen in combinatie met een standaard, rek, steun of schappensysteem sterk genoeg om het apparaat te ondersteunen. Let goed op als u het apparaat in een standaard of rek (ver)plaatst: zorg ervoor dat de standaard of het rek niet omvalt, waardoor u of iemand anders letsel zou kunnen oplopen of schade aan het apparaat.

Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig niet gebruikt zal worden.

Staak het gebruik van het apparaat onmiddellijk en laat het door professionele onderhoudsmonteurs controleren en/of repareren als: het netsnoer of de stekker beschadigd is; er voorwerpen in het apparaat zijn gevallen of er vloeistof in is gemorst; het apparaat aan regen is blootgesteld; het apparaat niet naar behoren lijkt te werken; het apparaat is gevallen of beschadigd.

WAARSCHUWING: Met de aansluiting voor de voedingskabel op het achterpaneel kunt u de stroomtoevoer verbreken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is.

Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding (VS: 120 V/60 Hz, EU: 230V/50Hz).

Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exact equivalent daarvan aan op het stopcontact. Verander niets aan de meegeleverde kabel. Gebruik geen verlengsnoer.

Met de stekker van de voedingskabel kunt u de stroomtoevoer naar het apparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Dit is de enige manier om de stroomvoorziening volledig te verwijderen uit het apparaat.

Stel de batterijen in de afstandsbediening niet bloot aan hoge temperaturen, zoals van direct zonlicht, vuur of andere warmtebronnen.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING : SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR

GELDT VOOR VS, CANADA OF WAAR GOEDGEKEURD VOOR GEBRUIK

WAARSCHUWING: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN DIENT U HET BREDE UITEINDE VAN DE PLUG MET DE BREDE SLEUF TE COMBINEREN, VOLLEDIG INSTEKEN.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Dlt symbool waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke spanning binnenin het apparaat dat een risico op elektrische schokken met zich meebrengt.

Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen in deze handleiding en in de productdocumentatie.

Producten van Rotel voldoen aan de BGS-richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en aan de AEEA-richtlijn betreffende afgedankte elektrische en elektronische apparatuur. Het symbool van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijnen wordt voldaan en dat de producten op de juiste wijze gerecycled of verwerkt moeten worden conform deze richtlijnen.

Dit symbool geeft aan dat dit apparaat dubbel geïsoleerd is. Aansluiting op een geaard stopcontact is niet vereist.

Pintoewijzingen

Gebalanceerde audio (3-polig, XLR):

Pin 1: Massa / Afscherming

Pin 2: Fase / +ve / Hot

Pin 3: Tegenfase / -ve / Cold

Inhoud

Afbeelding 1: Bedieningselementen en aansluitingen 3

Afbeelding 2: Afstandsbediening RR-AX100 4

Afbeelding 3: Analoge ingangen en uitgangen 5

Afbeelding 4: Gebalanceerde ingangen (XLR) en uitgangen 6

Afbeelding 5: Digitale ingangen en 12V trigger-uitgang 7

Afbeelding 6: USB-ingang op het voorpaneel 8

Héél belangrijk 9

Belangrijke veiligheidsaanwijzingen 47

Over Rotel 48

Aan de slag 48

Enkele voorzorgsmaatregelen 49

Plaatsing 49

Kabels 49

De afstandsbediening RR-AX100 49

Code afstandsbediening tweede versterker 49

Batterijen voor de afstandsbediening 49

Aansluiting op het lichtnet en bediening 49

AC-voedingsingang 27 49

AAN/UIT-knop en AAN/UIT-indicator 50

12V-triggeruitgang 50

Ingangssignaalaansluitingen 50

Phono-ingang 20 en massaverbinding (GND) 19 50

Ingangen voor lijnspanning 20 21 50

Gebalanceerde ingangen (XLR) 50

Digitale ingangen 50

Uitgangen 50

Digitale uitgang 12 50

Lijnuitgang 50

MONO SUB-uitgang 50

Voorversterkeruitgang 24 50

Gebalanceerde voorversterkeruitgang (XLR) 51

Hoofdtelefoonuitgang 51

Afstandsbedieningssensor z 51

Display 3 51

USB-ingang op het voorpaneel 51

APTX Bluetooth-aansluiting 51

Geluidsregelaars 51

Volume-regeling 4015 51

Balansregeling 51

Toonregelingsbypass 51

Lage- en hogetonenregelingen 51

Functieregeling ☐ 52

Dimmer 52

Displaydimmer 52

Rotel-Link 15 52

Aansluiting voor een externe afstandsbediening 52

RS232 18 52

USB-ingang voor pc 52

Netwerkverbinding 13 53

Instelmenu....53

Problemen oplossen 54

De AAN/UIT-indicator brandt niet 54

De zekering vervangen 55

Geen geluid 55

Afspeelbaar geluidsformaat 55

Specifications 55

Over Rotel

Ons verhaal is meer dan 50 jaar geleden begonnen. Door de jaren heen hebben we met onze producten honderden prijzen gewonnen en hebben honderdduizenden mensen van onze producten kunnen genieten. Mensen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten.

Rotel is opgericht door een familie met een passie voor muziek die hifi-apparatuur van de allerhoogste kwaliteit is gaan maken. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifikenners, ongeacht hun budget. Dit doel wordt gedeeld door alle medewerkers van Rotel.

De ontwikkelaars van Rotel werken als één team samen. Ze luisteren zorgvuldig naar elk nieuw product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze kunnen componenten van overal ter wereld kiezen om het optimale product te maken, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleiders uit Japan of de VS, terwijl de ringkerntransformatoren altijd in Rotels eigen fabrieken worden vervaardigd.

Het milieu gaat ons allemaal aan het hart. Omdat er steeds meer elektronica wordt geproduceerd, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten.

Bij Rotel zijn we er trots op dat we hieraan ons steentje kunnen bijdragen. Om het loodgehalte in onze producten te verlagen, zijn we overgestapt op speciaal loodvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verbeteren voortdurend de efficiency van onze voedingen, zonder concessies te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik.

Ook de Rotel-fabriek draagt een steentje bij aan een beter milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen.

Namens Rotel willen wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben.

Aan de slag

U hebt de stereo-regelversterker RC-1590 van Rotel aangeschaft. Dank u wel daarvoor. Als u dit product van Rotel combineert met een hoogwaardig audiosysteem, bent u verzekerd van jarenlang muziekplezier.

De RC-1590 is een hoogwaardige component met uitgebreide functies. Alle aspecten van het ontwerp zijn geoptimaliseerd om het volledige dynamische bereik en de subtiele nuances van uw muziek te behouden. De RC-1590 heeft een sterk gereguleerde voeding met een speciaal door Rotel ontworpen ringkerntransformator en maatwerkcondensatoren. Deze voeding met lage impedantie heeft voldoende voedingsreserves, waardoor de RC-1590 met het grootste gemak zelfs de meest veeleisende audiosignalen kan reproduceren. Dit type ontwerp is kostbaarder in productie, maar levert een beter muzikaal resultaat op.

De printplaten zijn symmetrisch opgebouwd om de timing van de muziek nauwkeurig te kunnen behouden en getrouw te kunnen weergeven. Voor de schakelingen van de RC-1590 zijn metaalfilmweerstanden en condensatoren van polystyreen of polypropyleen in de belangrijke signaalpaden gebruikt. Alle aspecten van dit ontwerp zijn met zorg bestudeerd om de meest waarheidsgetrouwe muziekweergave mogelijk te maken.

De belangrijkste functies van de RC-1590 zijn gemakkelijk te installeren en te gebruiken. Als u ervaring hebt met andere stereosystemen, zult u in principe niets vreemds tegenkomen. U hoeft alleen maar de bijbehorende componenten aan te sluiten om volop te kunnen genieten van hoogwaardige geluidsweergave.

Enkele voorzorgsmaatregelen

WAARSCHUWING: Om schade aan uw systeem te voorkomen, dient u ALLE componenten in het systeem uit te schakelen alvorens de luidsprekers of aanverwante componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weer in als u zeker weet dat alles goed en stevig is aangesloten. Besteed met name aandacht aan de luidsprekerkabels. Er mogen geen losse draadjes zijn die contact kunnen maken met de andere luidsprekerkabels of met het chassis van de versterker.

Lees deze handleiding zorgvuldig. U vindt hierin niet alleen basisinstructies voor het installeren en het gebruiken van deze voorversterker, maar ook waardevolle informatie over verschillende systeemconfiguraties voor de RC-1590 en algemene informatie om uw systeem optimaal te laten presteren. Mocht u nog vragen hebben, neem dan contact op met uw officiële Rotelverkoper. Natuurlijk kunt u met uw vragen en opmerkingen ook rechtstreeks bij Rotel terecht.

Bewaar de doos waarin de RC-1590 afgeleverd is, evenals alle bijgesloten verpakkingsmaterialen voor eventueel toekomstig gebruik. Als u de RC-1590 niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade aan uw versterker leiden.

Vul de registratiekaart in, als die in de verpakking zit, en stuur hem op. Bewaar ook de originele aankoopbon. Hiermee kunt u de aankoopdatum aantonen als u aanspraak zou moeten doen op de garantie.

Plaatsing

Zoals alle audiocomponenten die lage signalen verwerken, kan ook de RC-1590 door de omgeving beïnvloed worden. Plaats de RC-1590 niet boven op andere componenten. Vermijd ook dat audiosignaalkabels vlakbij elektrische voedingskabels lopen. Zo vermindert u het risico op het optreden van brommen en ruis.

De RC-1590 wordt met een afstandsbediening RR-AX100 geleverd en moet dusdanig worden opgesteld dat het infraroodsignaal van de afstandsbediening de sensor voor de afstandsbediening op het voorpaneel kan bereiken.

Kabels

Houd voldoende afstand tussen de elektrische voedingskabels, de digitale signaalkabels en de gewone audiosignaalkabels in uw installatie. Zo vermindert u het risico dat de gewone audiosignaalkabels ruis oppikken van de voedingskabels of digitale signaalkabels. Gebruik altijd hoogwaardige mantelkabels om te voorkomen dat ruis de geluidskwaliteit van uw systeem aantast. Mocht u vragen hebben, vraag dan uw officiële Rotel-verkoper om advies over welke kabel u het best kunt gebruiken bij uw systeem.

De afstandsbediening RR-AX100

Sommige functies kunnen zowel worden bediend vanaf het voorpaneel als met de bijgeleverde afstandsbediening RR-AX100. Bij de beschrijving van de desbetreffende functies verwijzen cijfers in een vierkant kader naar het voorpaneel van het apparaat en letters met een cirkel eromheen naar de afstandsbediening.

Code afstandsbediening tweede versterker

De standaard ingestelde code is 1 Indien de afstandsbediening conflicten veroorzaakt met andere versterkers van Rotel, kunt u de code met de volgende stappen in 2 veranderen.

1. Druk op de afstandsbediening Tuner Ⓛ en 2 Ⓜ tegelijk in om de afstandsbediening zo in te stellen dat audiocode 2 wordt verzonden.
2. Richt de afstandsbediening op de versterker en houd 2 M 8 seconden ingedrukt. De versterker geeft dan "Audio Custom Code 1 -> 2" aan.
3. Herhaal de bovenstaande procedure, maar druk op "1" in plaats van "2" om de code terug te veranderen naar Code 1.

OPMERKING: Met de afstandsbediening kunnen de basisfuncties van tuners en cd-spelers van Rotel worden bediend. Met de afstandsbedieningsknoppen met de vermelding I K M N kunt u ook de cd- en tunerfuncties van uw systeem bedienen. De afstandsbediening werkt alleen naar behoren als de cd-speler en/of tuner op dezelfde code zijn ingesteld als deze afstandsbediening. Neem voor aanvullende informatie contact op met uw officiële Rotel-verkoper.

Batterijen voor de afstandsbediening

Voordat u de afstandsbediening kunt gebruiken, moet u eerst de twee bijgeleverde AA-batterijen plaatsen. Verwijder daarvoor het klepje aan de achterkant van de RR AX100. Plaats de batterijen in het compartiment zoals op de afbeelding wordt getoond. Controleer of de afstandsbediening goed werkt en plaats het klepje weer terug. Als de batterijen te zwak worden, kan de RC-1590 niet meer altijd goed met de afstandsbediening bediend worden. Vervang de batterijen dan.

Aansluiting op het lichtnet en bediening

AC-voedingsingang 27

In de fabriek is de RC-1590 geconfigureerd voor de specifieke netspanning in het land van aankoop, d.w.z. 120 of 230 V AC en een lijnfrequentie van 50 Hz of 60 Hz. De AC-lijnconfiguratie is aangegeven op een plaatje op het achterpaneel.

OPMERKING: Als u uw apparaat naar een ander land verhuist, dient u het mogelijk opnieuw te configureren voor gebruik met een andere netspanning. Probeer deze conversie niet zelf uit te voeren. Door de behuizing van het apparaat te openen, wordt u blootgesteld aan gevaarlijke spanning. Raadpleeg een erkend onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie.

OPMERKING: Sommige producten zijn bestemd voor verkoop in meer dan één land en worden daarom met meer dan één voedingskabel geleverd. Gebruik uitsluitend de voor uw land of regio geschikte kabel.

De RC-1590 moet rechtstreeks op een wandcontactdoos worden aangesloten. Gebruik geen verlengsnoer. U kunt eventueel gebruikmaken van een speciale

meervoudige stekkerdoos als de specificaties van de stekkerdoos (en het stopcontact waarop deze wordt aangesloten) afdoende zijn voor de stroom die gevraagd wordt door de RC-1590 en alle erop aangesloten componenten.

Als u langere tijd van huis zult zijn, bijvoorbeeld als u een maand op vakantie gaat, is het verstandig om de stekker van de RC-1590 (en die van andere audio- en videoapparatuur) niet in het stopcontact te laten zitten terwijl u weg bent.

AAN/UIT-knop en AAN/UIT-indicator 1

Druk op de AAN/UIT-knop op het voorpaneel om het apparaat in te schakelen. Het lampje van de AAN/UIT-indicator gaat branden als het apparaat is ingeschakeld. Druk nogmaals op de AAN/UIT-knop om het apparaat uit te schakelen.

Als de AAN/UIT-knop is ingedrukt (in de stand 'aan'), kunt u met de knoppen ON en OFF op de afstandsbediening de RC-1590 in- en uitschakelen. In de stand-by-modus blijft de AAN/UIT-led verlicht, maar het display wordt uitgeschakeld.

OPMERKING: Breng de zelfklevende ring aan over het licht rondom de AAN/UIT-knop als u het blauwe licht te fel vindt.

12V-triggeruitgang 17

Bepaalde audiocomponenten kunnen automatisch worden ingeschakeld met een 12V-'inschakelsignaal'. De twee 12V-triggeruitgangen van de RC-1590 leveren dit signaal. Daarvoor moet u geschikte componenten met een kabel met een conventionele 3,5 mm mini-monoplug op de RC-1590 aansluiten. Als de RC-1590 in de standby-modus staat, wordt het inschakelsignaal gedeactiveerd en worden de componenten die hierdoor worden aangestuurd uitgeschakeld.

OPMERKING: Sluit de Rotel Link- en 12V-triggerkabels nooit tegelijk aan. De in- en uitschakelfuncties van de 12V-triggerkabels gaan dan namelijk voor op de Rotel Link-functies.

Ingangssignaalaansluitingen

Zie afbeelding 3

OPMERKING: Om harde geluiden te voorkomen waarop u en uw luidsprekers geen prijs zullen stellen schakelt u het systeem uit alvorens iets aan te sluiten.

Phono-ingang 20 en massaverbinding (GND) 19

Zie afbeelding 3

Sluit de kabel van de platenspeler op de linker en rechter Phono-ingangen aan. Als de platenspeler een massakabel heeft, moet u die aansluiten op de schroefklem aan de linkerkant van de Phono-ingangen. Dit helpt brommen en ruis te voorkomen.

Ingangen voor lijnspanning 20 21

Zie afbeelding 3

De ingangen CD, Tuner en Aux op de versterker zijn analoge 'lijningangen'. Op deze ingangen kunt u componenten als een cd-speler of een andere audiobron met een analoge audio-uitgang aansluiten.

De linker- en rechterkanalen zijn duidelijk aangeduid en moeten worden aangesloten op de desbetreffende kanalen van de broncomponent. De stekkers voor links zijn wit, die voor rechts zijn rood. Sluit signaalbroncomponenten met hoogwaardige RCA-kabels op de RC-1590 aan. Vraag uw officiële Rotel-verkoper om advies over kabels.

Gebalanceerde ingangen (XLR) 25

Zie afbeelding 4

Er zijn twee gebalanceerde XLR-ingangen beschikbaar voor audiosignalen van de cd-speler, Bluray-speler of andere broncomponenten met XLR-uitgangen.

OPMERKING: Kies slechts één methode voor de analoge verbinding tussen een broncomponent en de RC-1590. Sluit nooit zowel de RCA-als de XLR-uitgangen van een broncomponent tegelijkertijd op de RC-1590 aan.

Digitale ingangen 11

Zie afbeelding 5

Er zijn drie sets digitale ingangen. Deze zijn aangeduid als 1, 2 en 3 en ze zijn respectievelijk bedoeld voor COAXIALE en OPTISCHE verbindingen. Sluit de COAXIALE of OPTISCHE PCM-uitgangen van uw broncomponent op deze ingangen aan. De digitale signalen worden gedecodeerd en worden door de RC-1590 afgespeeld. Het apparaat kan PCM-signalen tot max. 24 bits, 192kHz, decoderen.

Uitgangen

Digitale uitgang 12

Voor het gebruik van een externe D/A-omzetter of een andere digitale processor hebt u onbewerkte digitale data vanaf de RC-1590 nodig. Sluit met een standaard digitale coaxkabel van 75 Ohm de digitale uitgang van de RC-1590 aan op de digitale ingangsconnector van de externe D/A-omzetter.

Lijnuitgang zz

De lijnuitgangsaansluitingen kunnen worden gebruikt om de analoge audio naar een apart processorapparaat te sturen. Deze uitgangen, die de volume-encoder omzeilen, zijn volledige lijnuitgangen. Ze moeten worden aangesloten op de analoge ingangen van de processor. Let er ook nu op dat de linker- en rechterkanalen van alle apparaten op de juiste kanalen van de bijbehorende componenten worden aangesloten. Gebruik hoogwaardige aansluitkabels om verlies van geluidskwaliteit te voorkomen.

MONO SUB-uitgang 23

Er zijn twee monosubwoofer-uitgangen voor aansluiting op een subwoofer. Deze mono-uitgangen worden toegevoegd aan het linker- en rechteraudiosignaal. Met deze parallelle uitgangen kunnen twee subwoofers op de RC-1590 worden aangesloten.

Voorversterkeruitgang 24

Zie afbeelding 3

De RCA-uitgangen van de RC-1590 zijn compatibel met de meeste vermogensversterkers. Gebruik ook hier hoogwaardige audiokabels. Verbind de linker- en rechterkanaaluitgangen van de RC-1590 met de bijbehorende ingangen op de versterker of een andere component.

OPMERKING: De RC-1590 heeft twee sets RCA-uitgangen. De tweede set uitgangen kan worden gebruikt om in een systeemconfiguratie een tweede vermogensversterker aan te sturen of een signaal naar een speciale signaalprocessor te sturen.

Gebalanceerde voorversterkeruitgang (XLR) 26

Zie afbeelding 4

Twee paar gebalanceerde XLR-uitgangen leveren een analog uitgangssignaal vanaf de RC-1590 naar een vermogensversterker met gebalanceerde XLR-ingangen.

OPMERKING: Sluit de RCA- en XLR-uitgangen niet tegelijk op dezelfde versterker aan.

Hoofdtelefoonuitgang 5

Op de hoofdtelefoonuitgang kunt u een hoofdtelefoon aansluiten. Op deze uitgang past een standaard 3,5 mm (1/8") mini-stereohoofdtelefoonplug. Als u een hoofdtelefoon aansluit, wordt het signaal naar de voorversterkeruitgangen niet automatisch verbroken. In de meeste gevallen moet u de vermogensversterker uitschakelen om via de hoofdtelefoon te luisteren.

OPMERKING: Omdat de gevoeligheid van luidsprekers en hoofdtelefoons sterk kan verschillen, adviseren wij u het geluidsvolume altijd te verlagen alvorens een hoofdtelefoon aan te sluiten of te verwijderen.

Afstandsbedieningssensor z

Dit sensorvenster ontvangt infraroodcommando's van de afstandsbediening. Blokkeer deze sensor niet.

Display 3

Op het display op het voorpaneel zijn de gekozen bron, het volumeniveau en de tooninstellingen te zien. U kunt het display dimmen met het instelmenu van de RC-1590 of met de afstandsbediening. Zie het hoofdstuk over Dimmer in deze handleiding voor meer informatie.

USB-ingang op het voorpaneel 6

Zie afbeelding 6

De USB-ingang op het voorpaneel kan op een iPod of iPhone worden aangesloten. U hoeft een iPod of iPhone alleen maar op de USB-ingang op het voorpaneel aan te sluiten en de USB-functie te kiezen met de bronkeuzeschakelaar. De iPod en iPhone blijven actief, waardoor u audio kunt zoeken en afspelen.

APTX Bluetooth-aansluiting 10

De Bluetooth-antenne op het achterpaneel van de RC-1590 is bedoeld voor draadloos streamen via Bluetooth vanaf uw apparaat (bijv. een mobiele telefoon). Zoek op uw mobiele apparaat naar 'Rotel Bluetooth' en maak hiermee verbinding. Normaal gesproken wordt er automatisch verbinding gemaakt, maar mocht er om een wachtwoord gevraagd worden, voer dan '0000' in op uw apparaat. De RC-1590 ondersteunt het streamen van muziek via traditionele Bluetooth en via APTX Bluetooth.

Geluidsregelaars

Volume-regeling 4 D E

Draai de knop rechtsom (met de klok mee) om het geluid harder weer te geven of linksom (tegen de klok in) om het geluid zachter weer te geven. Druk op de afstandsbediening op de knop voor volume + of - D om het geluid harder of zachter weer te geven. Met de knop MUTE E kunt u de geluidsweergave helemaal uitschakelen.

Balansregeling 9 C

Met de balansregeling kunt u de balans tussen het linker- en rechtergeluidskanaal regelen. De fabrieksinstelling is 'in het midden' of '0'. U kunt de balans vanaf het voorpaneel wijzigen door op de knop MENU 9 te drukken totdat in het display op het voorpaneel de modus BALANCE SETTING verschijnt. Druk vervolgens op de knop - of + op het voorpaneel om de balans meer naar LINKS of naar RECHTS in te stellen. De waarde kan uiteenlopen van L15 tot R15.

OPMERKING: Ook als de RC-1590 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.

Als u de instelling tijdelijk wilt wijzigen en deze na het uitschakelen niet wilt opslaan, drukt u op de afstandsbediening op de knop BAL ⑥ om het menu BALANCE SETTING te selecteren en vervolgens op het pijltje naar links of rechts ⑥ om de balansinstelling aan te passen. Druk als u klaar bent op de knop ENTER ⑥ om dit menu te verlaten.

Toonregelingsbypass 9 C

Voor een zo zuiver mogelijk geluid worden in de fabrieksinstelling de circuits voor lage- en hogetonenregeling (toonregelingen) ongebruikt gelaten. Op het display aan de voorkant van de versterker wordt TONE BYPASS getoond. U kunt de toonregeling op het voorpaneel inschakelen door op de knop MENU te drukken tot de bypassregeling wordt aangegeven. Schakel de bypassfunctie vervolgens met de knoppen – of + op het voorpaneel in of uit.

OPMERKING: Ook als de RC-1590 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.

Om de Toonregelingsbypass tijdelijk te wijzigen, drukt u op de knop TONE 7 op het voorpaneel en vervolgens op de knop - of + op het voorpaneel om de Bypass in of uit te schakelen, of drukt u op de knop BYPASS ① op de afstandsbediening.

Lage- en hogetonenregelingen 9 C

U kunt de lage- of hogetonenregeling vanaf het voorpaneel instellen door net zo vaak op de knop MENU 9 te drukken tot het desbetreffende instelmenu (Bass of Treble) verschijnt. Druk vervolgens op de knop – of + op het voorpaneel om de waarde te veranderen. De waarden voor de lage en hoge tonen lopen uiteen van -10 tot +10.

OPMERKING: Ook als de RC-1590 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

U kunt de instellingen voor lage en hoge tonen tijdelijk aanpassen door op de knop TONE 7 op het voorpaneel te drukken om de instelling voor

Bass (lage tonen) of Treble (hoge tonen) te selecteren. Druk daarna op de knop – of + op het voorpaneel om de waarde aan te passen. Druk op de afstandsbediening op de knop BASS of TREBLE C en pas de waarde vervolgens aan met de knop met het pijltje naar links of rechts G op de afstandsbediening.

OPMERKING: Als Tone Bybass is uitgeschakeld, is het niet mogelijk de lage- en hogetoneninstellingen aan te passen met de knop Tone of de BASS/TREBLE-knoppen.

Een goed ingesteld hoogwaardig audiosysteem levert het meest natuurlijke geluid op als er zo weinig mogelijk aan toonregeling wordt ingesteld. Gebruik deze regelingen daarom met mate. Wees met name voorzichtig als u deze regelingen hoger instelt, omdat daardoor ook het uitgangsvermogen in het lage- of hogetonenbereik toeneemt, waardoor de versterker en luidsprekers zwaarder belast zullen worden.

OPMERKING: Door de lage- of hogetonenregelingen anders in te stellen, wordt de toonregeling niet automatisch ingeschakeld. Raadpleeg voor het inschakelen van de toonregeling het voorgaande hoofdstuk over Toonregelingsbypass.

OPMERKING: De instellingen voor de toonregelingsbypass, lage tonen, hoge tonen en balans worden alleen vanuit het menu vast opgeslagen. Aanpassingen die met de knoppen 7 ⑥ worden gedaan, zijn slechts tijdelijk en worden niet opgeslagen als het apparaat wordt uitgeschakeld.

Functieregeling ☐L

Met de functieregeling wordt de signaalbron gekozen. Druk op de desbetreffende knop op het voorpaneel of de afstandsbediening om de bron te selecteren waarnaar u wilt luisteren.

Dimmer

Displaydimmer 9 B

U kunt de helderheid van het display op het voorpaneel wijzigen door op de knop MENU 9 te drukken om tussen de verschillende display-instellingen te schakelen. Druk vervolgens op de knop – of + op het voorpaneel om de helderheid van het display te wijzigen.

OPMERKING: Ook als de RC-1590 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.

U kunt de helderheid van het display tijdelijk wijzigen met de knop DIM op de afstandsbediening.

OPMERKING: De dimmerinstelling voor het display wordt alleen maar tijdelijk opgeslagen vanuit het menu. Aanpassingen die met de knop B worden gedaan, zijn slechts tijdelijk en worden niet opgeslagen als het apparaat wordt uitgeschakeld.

Rotel-Link 15

De ROTEL LINK OUT-aansluiting kan via de (bijgeleverde) 3,5mm stereokabel worden aangesloten op een geïntegreerde versterker en cd-speler van Rotel. De ROTEL LINK IN-aansluiting kan als optie worden aangesloten op andere Rotel-producten met netwerkfunctionaliteit met een ROTEL LINK OUT-aansluiting.

Hierdoor kunnen de aangesloten Rotel-producten met elkaar communiceren en kunt u ze besturen via de Rotel Remote App (deze is te downloaden in de iTunes ^ -store).

OPMERKING: Gebruik alleen de bij dit product geleverde Rotel-Link-kabels. Deze 3,5 mm kabels eindigen in WITTE connectoren. Verwar ze niet met de 12V-triggerkabels. Deze hebben ZWARTE connectoren.

Aansluiting voor een externe afstandsbediening 17

Deze mini-jack van 3,5 mm ontvangt commandocodes van standaard universele infraroodontvangers via een bedrade verbinding. Deze functie kan handig zijn als het product in een kast staat en de sensor op het voorpaneel geblokkeerd wordt. Neem contact op met uw officiële Rotel-verkoper voor nadere informatie over deze externe repeaters en de juiste aansluiting van een jackplug die op de mini-jack-ingang past.

RS232 18

Voor integratie in computerbesturingssystemen kan de RC-1590 via RS232 worden bestuurd. Op de RS232-ingang past een standaard rechte DB-9 mannetje/vrouwtje kabel.

Neem voor aanvullende informatie over de aansluitingen, software en besturingscodes voor het via een computer besturen van de RC-1590 contact op met uw officiële Rotel-verkoper.

USB-ingang voor pc 14

Zie afbeelding 5

Sluit deze ingang met de meegeleverde USB-kabel aan op de PC-USB-aansluiting van uw computer.

De RC-1590 ondersteunt zowel USB-audioklasse 1.0 als USB-audioklasse 2.0. Op Windows-computers hoeft voor USB-audioklasse 1.0 geen driver geinstalleerd te worden. Het afspelen van audio met een frequentie tot 96kHz wordt ondersteund. De fabrieksinstelling is USB-audioklasse 1.0.

Om audio te kunnen afspelen met USB-audioklasse 2.0 en bemonsteringsfrequencies tot 384kHz moet u de Windows-driver vanaf de cd die bij de RC-1590 wordt geleverd installeren. Ook moet u de RC-1590 als volgt omschakelen naar afspelen met USB-audioklasse 2.0:

• Druk MENU op het voorpaneel een aantal malen in, totdat 'PC-USB AUDIO CLASS' op het display verschijnt.
• Selecteer '2.0' met de knop '-' en druk op 'ENTER'.
• Schakel de RC-1590 uit en weer in en herstart uw pc nadat u de USB-audiomodus heeft veranderd. Zo weet u zeker dat beide apparaten goed zijn geconfigureerd.

Veel geluidsweergavetoepassingen ondersteunen de sampling rate van 384kHz niet. Controleer of uw audiospeler 384kHz ondersteunt en of u geluidsbestanden van 384kHz hebt voor een goede weergave bij deze

sampling rate. Het kan ook nodig zijn om de audio-driver op uw PC zo te configureren dat dit 384kHz produceert, anders kan uw computer overschakelen op een lagere sampling rate. Raadpleeg de documentatie van uw audiospeler of besturingssysteem voor meer informatie.

OPMERKING: Voor USB-audioklasse 2.0 moet de Windows-PC-driver vanaf de cd-rom die bij de RC-1590 wordt geleverd worden geïnstalleerd.

OPMERKING: Op MAC-computers is geen driver nodig om PC-USB 1.0 of 2.0 te ondersteunen.

OPMERKING: Na het installeren van de driver kan het nodig zijn het ROTEL audio-stuurprogramma te kiezen uit de audio-/luidsprekerinstellingen op uw computer.

OPMERKING: De RC-1590 ondersteunt zowel DSD als DOP audioweergave in 1X en 2X formaten. Raadpleeg uw audiospeler om een goede werking te bevestigen voor het afspelen van deze audioformaten.

Netwerkverbinding 13

De RC-1590 kan op een netwerk worden aangesloten met de ingang NETWORK op het achterpaneel. De netwerkconfiguraties maken zowel het gebruik van statische als DHCP IP-adressen mogelijk. Zie het hoofdstuk Network Setup over het instellen van het netwerk in deze handleiding onder Instelmenu voor informatie over het configureren van IP-adressen.

Via de netwerkverbindingen kunnen er software-updates van internet worden gedownload. Ook maakt de netwerkverbinding besturing via internet mogelijk voor integratie met automatiseringssystemen.

Neem voor aanvullende informatie over de IP-verbinding contact op met uw officiële Rotel-verkoper.

Instelmenu

U kunt het Instellingenmenu oproepen met de knop MENU 9 op het voorpaneel van de versterker of met de knop SETUP F op de afstandsbediening. U kunt de waarde van de geselecteerde optie veranderen met de knoppen +/- op het voorpaneel of met de knoppen met het pijltje naar links of rechts G op de afstandsbediening. U kunt de verschillende submenu's doorlopen met de knop MENU 9 op het voorpaneel of met de knop SETUP F op de afstandsbediening.

- Toonregeling: U kunt de instellingen voor toonregelingsbypass aan/uit, lage tonen en hoge tonen (TONE BYPASS ON/OFF, BASS, TREBLE) aanpassen. Druk op de knop ENTER op het voorpaneel of op de afstandsbediening om tussen de verschillende instelopties voor de toonregeling te schakelen. (Ga voor meer informatie over toonregeling naar de hoofdstukken over Toonregelingsbypass, Lagetonen- en Hogetonenregeling.)

OPMERKING: Ook als de RC-1590 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

- BALANCE: Balans tussen links en rechts aanpassen. (Zie voor meer informatie over de balans de desbetreffende paragrafen.)

OPMERKING: Ook als de RC-1590 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

• DIMMER: Dimt het display.

OPMERKING: Ook als de RC-1590 wordt uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.

- ROTEL LINK RCD: Hiermee wordt geselecteerd hoe de cd-speler wordt aangesloten op de versterker. De mogelijke instellingen zijn CD (analoog), COAX1, COAX2 en BAL-XLR. CD is de fabrieksinstelling.

- POWER ON MAX VOLUME: Hiermee wordt het maximumvolume ingesteld als het apparaat ingeschakeld is. De fabrieksinstelling is '45'.

OPMERKING: De instellingen voor Power On Max Volume zijn niet van toepassing op bronnen die zijn geconfigureerd met Fixed Gain (vaste versterking).

- POWER OPTION: Maakt het mogelijk de RC-1590 via de netwerkpoort te bedienen als hij op een automatiseringssysteem is aangesloten. Het stroomverbruik is hoger in de stand Quick Power. Als besturing via het netwerk niet nodig is, selecteer dan de stand Normal Power. 'Normal' is de fabrieksinstelling.

Geldige instellingen zijn onder andere: Normal, Quick.

OPMERKING: Als de POWER OPTION is ingesteld op Quick, zal de RC-1590 extra stroom verbruiken in de standby-modus.

OPMERKING: Sommige regio's beperken de hoeveelheid toegestaan standby-energieverbruik en de POWER OPTION-functie is niet beschikbaar. Gebruik in dit geval de RS232-verbinding om het Rotel-product te bedienen. Neem voor vragen over de beschikbaarheid van de Power-optie contact op met uw erkende Rotel-dealer.

- AUTO POWER OFF: De RC-1590 kan zichzelf automatisch uitschakelen als er gedurende een bepaalde periode geen activiteit is geweest Indien er geen wijzigingen worden aangebracht in de versterker binnen de voor het 'Automatisch uitschakelen' ingestelde tijd, schakelt de versterker automatisch naar stand-by De timer voor automatische uitschakeling wordt opnieuw gestart als er een wijziging wordt aangebracht in het volume, de bron of het afspelen De standaardinstelling voor automatische uitschakeling is DISABLE (uit).

Geldige instellingen zijn onder andere: DISABLE, 1 HOUR, 2 HOURS, 5 HOURS, 12 HOURS (1, 2, 12, 15 uur).

OPMERKING: Voor sommige regio's moet de timerinstelling van de AUTOMATIC POWER OFF timer 20 minuten zijn. Dit kan in het Instellingenmenu worden gewijzigd in een van de beschikbare opties. Neem voor vragen over de automatische uitschakelinstellingen contact op met uw erkende Rotel-dealer.

OPMERKING: Sommige producten kunnen ANALOG-signaalingangen niet detecteren en het apparaat kan worden uitgeschakeld als er geen digitale audiobron wordt gedetecteerd of gebruikersactie met de afstandsbediening of het voorpaneel. Analoge ingangssignaaldetectie is niet beschikbaar voor alle modellen, waardoor het toestel per abuis kan worden uitgeschakeld. In dit geval moet de timer voor automatisch uitschakelen zijn DISABLE.

- FIXED GAIN: Hiermee wordt een vast versterkingsvolume ingesteld voor een bepaalde ingang. U kunt deze functie inschakelen door met de toetsen +/- op het voorpaneel het gewenste vaste volume te selecteren voor Aux, FUSB, PC-USB, Coax 1, Coax 2, Optical 1, Optical 2 of Bluetooth. Als deze functie is ingeschakeld en een ingang met een vast ingesteld volume geselecteerd wordt, wordt de geluidssterkte onmiddellijk op het opgegeven niveau ingesteld.

Geldige instellingen zijn onder andere: VARIABLE, FIXED 01-95, FIXED MAX.

- AUX VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

- FUSB VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

- PC-USB VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

- OPT1 VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

- OPT2 VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

• COAX1 VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

• COAX2 VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

- BLUETOOTH VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).

OPMERKING: De volumeregelknop op het voorpaneel en de knoppen Volume +/- op de afstandsbediening worden uitgeschakeld als gebruikgemaakt wordt van een vaste volume-instelling. U kunt deze functie uitschakelen door het niveau van het vaste volume (Fixed Volume) op 'Variable' in te stellen.

- PC-USB AUDIO CLASS: De ondersteunde PC-USB-audioklasse van het aangesloten apparaat veranderen.

OPMERKING: Sommige op de PC-USB aangesloten computers ondersteunen USB-audioklasse 2.0 en 32/ 384 audioweergave niet. Zo nodig kan de PC-USB voor USB-audioklasse 1.0 worden geconfigureerd. Raadpleeg het besturingssysteem van uw computer voor nadere informatie.

- NETWORK: Toont de netwerkverbindingsstatus en wordt gebruikt om de netwerkinstellingen te bekijken/configureren. Als de netwerkconfiguratie goed is ingesteld en de verbindingen goed zijn, verschijnt de melding "Connected". Druk op de ENTER-toets om de netwerkinstellingen te bekijken of aan te passen.

De RC-1590 ondersteunt zowel het toewijzen van IP-adressen via DHCP als het gebruik van vaste (STATIC) IP-adressen. Selecteer de gewenste methode voor het toewijzen van IP-adressen en druk op ENTER.

Als u DHCP hebt geselecteerd, kunt u het IP-adres verversen door op ENTER te drukken of de IP-adresinformatie bekijken door op MENU te drukken. Druk op de MENU-toets om de IP-adresinstellingen te doorlopen. Als het IP-adres vernieuwd wordt, wordt het netwerk getest en verschijnt een statusmelding over de verbinding.

Als u de optie STATIC kiest voor het IP-adres, moet u zelf alle instellingen voor het netwerk configureren, waaronder IP-adres, Subnet Mask, Gateway en DNS Server. Pas de waarden aan met de pijltjes naar links/rechts of de toetsen +/- en druk op ENTER om naar de volgende waarde te gaan. Druk,

nadat de juiste IP-informatie is ingesteld, op MENU om naar de volgende instelling te gaan. Nadat u de informatie voor het vaste (STATIC) IP-adres hebt ingevoerd, wordt het netwerk getest en verschijnt een statusmelding over de verbinding.

OPMERKING: Neem voor meer informatie over de netwerkverbinding contact op met uw officiële Rotel-verkoper.

OPMERKING: De RC-1590 kan ook zonder netwerkverbinding werken.

- MAIN: Hiermee wordt aangegeven welke softwareversie momenteel in de RC-1590 is geladen. Software-updates kunnen worden uitgevoerd als de RC-1590 op de juiste wijze met internet is verbonden.

- Druk op ENTER om te controleren of er een nieuwe softwareversie beschikbaar is.

- Als er inderdaad een nieuwe softwareversie beschikbaar is, druk dan op de toets + op het voorpaneel of het pijltje naar rechts op de afstandsbediening om YES te selecteren. Druk vervolgens op de toets ENTER om het software-updateproces te starten.

- De nieuwe software wordt van internet gedownload. De RC-1590 schakelt zichzelf uit en weer in als de software-update voltooid is.

OPMERKING: Schakel de RC-1590 niet uit tijdens het updaten van de software.

OPMERKING: Wij adviseren u na het uitvoeren van de software-update de fabrieksinstellingen te herstellen.

- PC-USB: Hier wordt de actueel geladen softwareversie voor de PC-USB-processor getoond.

- FACTORY DEFAULT: Hiermee worden de originele fabrieksinstellingen van het apparaat hersteld. Druk op de knop + op het voorpaneel of op de knop met het pijltje naar rechts op de afstandsbediening om (JA) te selecteren en druk vervolgens op de knop 'ENTER' op het voorpaneel of op de afstandsbediening.

OPMERKING: Alle eerder geconfigureerde opties worden gewist en de standaard fabrieksinstellingen worden hersteld.

Problemen oplossen

De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellingen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controleer de instellingen van de bedieningselementen, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen uit. Als de RC-1590 geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties:

De AAN/UIT-indicator brandt niet

De AAN/UIT-indicator rond de AAN/UIT-knop en de basiselementen in het display moeten branden als de stekker van de RC-1590 in het stopcontact is gestoken en de AAN/UIT-knop is ingedrukt. Als aan deze voorwaarden voldaan is en deze elementen toch niet branden, controleer dan met een ander elektrisch apparaat, zoals een lamp, of het stopcontact goed werkt. Het kan bijvoorbeeld zijn dat het stopcontact met een schakelaar geregeld wordt en dat deze schakelaar uitgeschakeld is.

De zekering vervangen

Als een ander apparaat wel op het stopcontact werkt, maar de AAN/UIT-indicator nog steeds niet verlicht wordt als de stekker van de RC-1590 in het stopcontact wordt gestoken, is het mogelijk dat de inwendige zekering kapot is. Neem in dat geval contact op met uw Rotel-verkoper om de zekering te laten vervangen.

Geen geluid

Controleer of de signaalbron goed werkt. Controleer of de kabels van de signaalbron naar de ingangen op de RC-1590 goed zijn aangesloten. Controleer alle bedrading tussen de RC-1590 en de vermogensversterker en de luidsprekers.

Afspeelbaar geluidsformaat

USB Apple (iPhone, iPod, iPad)

Formaat	Opmerkingen
Alle ondersteunende bestanden welke op een Apple-apparaat zijn geladen.	Alle ondersteunde bestanden die op een Apple-apparaat worden geladen. Telefoon kan resamplen, afhankelijk van het opgeslagen formaat. Geldt mogelijk niet voor apps die ontworpen zijn om formaten af te spelen die oorspronkelijk niet worden ondersteund door het verzendende apparaat.

APTX Bluetooth

Formaat	Opmerkingen
Alle formaten die ondersteund worden door het verzendende apparaat.	Geldt mogelijk niet voor apps die ontworpen zijn om formaten af te spelen die oorspronkelijk niet worden ondersteund door het verzendende apparaat.

PC-USB

Formaat	Opmerkingen
Formaat bepaald door de door v gebruikte mediaspeler-/ serversoftware.	Elk formaat dat wordt ondersteund door de pc-software PCM Audio: 44.1k, 48k, 88.2k, 96k, 176.4k, 192k, 384k (16 bits, 24 bits en 32 bits) DSD64 en DSD128

Coax/Optisch

Formaat	Opmerkingen
SPDIF LPCM	44.1k, 48k, 88.2k, 96k, 176.4k, 192k16 bits, 24 bits

"Made for iPod" en "Made for iPhone" betekent dat een elektronische accessoire specifiek is ontworpen voor aansluiting op respectievelijk een iPod of een iPhone en dat door de ontwikkelaar is verklaard dat aan de prestatienormen van Apple wordt voldaan. Apple is niet verantwoordelijk voor de werking van een dergelijk apparaat noch voor het al dan niet voldoen ervan aan de veiligheidsnormen en wet- en regelgeving. Let op: als dit accessoire in combinatie met een iPod of iPhone wordt gebruikt, kan dit van invloed zijn op de draadloze prestaties.

iPhone, iPod, iPod classic, iPod nano en iPod touch zijn handelsmerken van Apple Inc. en geregistreerd in de Verenigde Staten en andere landen.

Specifications

Tatode harmonische vervorming (20 Hz - 20 kHz) < 0,002%

Gevoeligheid / Impedantie van ingangen

Phono-ingang (MM) 2,5 mV / 47k ohm

Lijningangen (RCA) 150 mV / 100k ohm

Lijningangen (XLR) 250 mV / 100k ohm

Uitgangsniveau

Signaal-ruisverhouding (A-weging)

Phono-ingang 80 dB

Lijningangen 112 dB

Kanaalscheiding

Phono-ingang > 75 dB

Lijningangen >75 dB

Digital gedeelte

Frequentiebereik 20 Hz – 20 kHz (± 0,5 dB, max)

Signaalruisverhouding (A-weging) 108 dB

Digitale inputsSPDIFLPCM

*Vereist het installeren van een driver

Algemeen

Elektrische aansluiting:

VS: 120 V, 60 Hz

EG: 230 V, 50 Hz

Stroomverbruik 45 watt

Stroomverbruik stand-by < 0,5 watt

BTU 78 BTU/u

Afmetingen (B x H x D) 431 x 144 x 348 mm

(17×5 ^11/16 ×13 ^7 / 9 )

Hoogte voorpaneel 3U (132,6 mm)

Alle specificaties zijn correct bij het ter perse gaan.

Rotel behoudt zich het recht voor zonder voorafgaande kennisgeving verbeteringen door te voeren.

Rotel en het Rotel Hi-Fi-logo zijn gedeponeerde handelsmerken van The Rotel Co., Ltd, Tokio, Japan.

Made for

iPod

iPhone
