BRUKSANVISNING RC1590 ROTEL

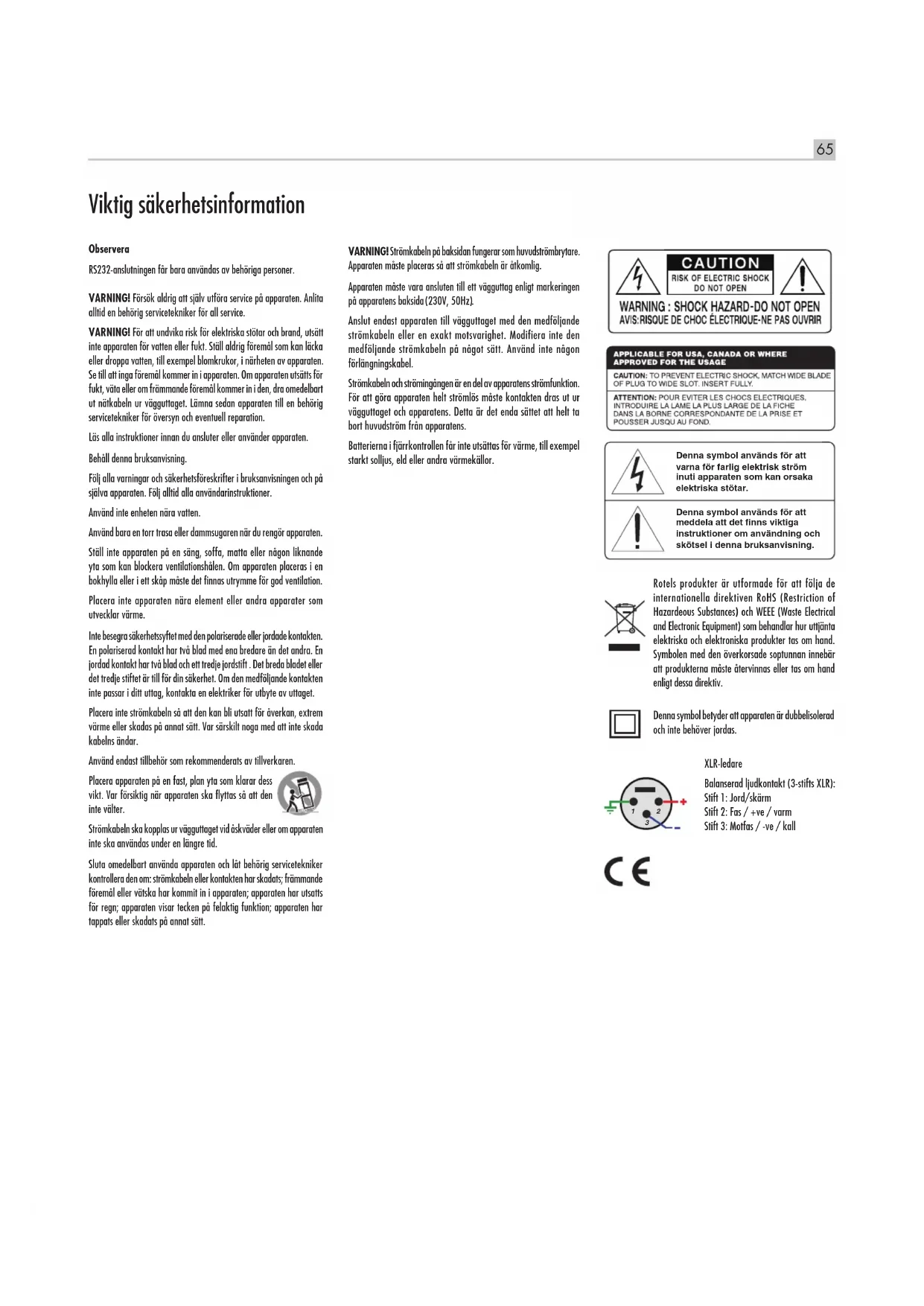

Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln på något sätt. Använd inte någon förlängningskabel. Strömkabeln och strömingången är en del av apparatens strömfunktion. För att göra apparaten helt strömlös måste kontakten dras ut ur vägguttaget och apparatens. Detta är det enda sättet att helt ta bort huvudström från apparatens. Batterierna i fjärrkontrollen får inte utsättas för värme, till exempel starkt solljus, eld eller andra värmekällor.

• XLR‑ledare Balanserad ljudkontakt (3‑stifts XLR): Stift 1: Jord/skärm Stift 2: Fas / +ve / varm Stift 3: Motfas / ‑ve / kall Denna symbol används för att varna för farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar. Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning.66 RC‑1590 Stereokontrollförstärkare Om Rotel Vår historia började för mer än 50 år sedan. Under alla år som gått sedan dess har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhållning på allvar – precis som du! Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hi-produkter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audioler och musikälskare, vilken budget de än har. Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och nslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker. Vi bryr oss alla om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna får så liten inverkan som möjligt på sophantering och vattenmiljö. På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehållet i vår elektronik genom att använda ett speciellt ROHS-lödtenn, och våra Class D-förstärkare (ej digitala) är upp till fem gånger mer effektiva än våra äldre modeller samtidigt som de är kraftfulla och har höga prestanda. Dessa produkter utvecklar lite värme, slösar minimalt med energi, är bra för miljön – och låter bättre. Slutligen är denna manual tryckt på återvunnet papper. Även om detta är små, första steg så är de viktiga. Och vi fortsätter att eftersträva nya metoder och material som kan ge en renare och grönare tillverkning. Alla vi på Rotel är glada för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års njutning och glädje. Introduktion Tack för att du har köpt kontrollförstärkaren Rotel RC-1590. I en musikanläggning av hög kvalitet kommer den att ge dig många års musikalisk njutning. RC-1590 är en förförstärkare med många funktioner och höga prestanda. Den har utformats och optimerats för att kunna återge musikens hela dynamiska omfång och alla dess små nyanser. RC-1590 har en kraftfull strömförsörjning med en ringkärnetransformator och specialutformade ”slit- foil”-kondensatorer som utvecklats av Rotel. Denna strömförsörjning har låg impedans och stora kraftresurser, vilket innebär att RC-1590 kan återge även krävande ljudsignaler med lätthet. Att utforma en förstärkare med en sådan konstruktion är kostsamt, men innebär att musiken låter bättre. Kretskorten är försedda med SCT-teknik (Symmetrical Circuit Traces) som garanterar att musikens timing bibehålls och återskapas på ett korrekt sätt. Alla viktiga signalvägar i RC-1590 har kretsar som har metalllmsresistorer och polystyren- eller polypropylen-kondensatorer. Hela konstruktionen är noggrant utformad för att återge musiken på ett så naturtroget sätt som möjligt. Innehåll Figur 1: Kontroller och anslutningar 3 Figur 2: RR‑AX100 fjärrkontroll 4 Figur 3: Anslutningar för analoga in‑ och utgångar 5 Figur 4: Balanserade in‑ och utgångar (XLR) 6 Figur 5: Anslutningar för digitala ingångar och 12‑volts styrsignaler 7 Figur 6: USB‑port på fronten 8 Viktigt 9 Viktig säkerhetsinformation p. 65
• Om Rotel p. 66
• Introduktion p. 66
• Att tänka på 67 Placering 67 Kablar 67 Fjärrkontroll RR-AX100 p. 67
• Byta fjärrkontrollkod 67 Fjärrkontrollens batterier 67 Ström och strömfunktioner Strömingång p. 67

Strömbrytare och strömindikator

Anslutningar för insignaler ...........................................68 Skivspelare

Balanserade ingångar (XLR)

Anslutningar för utsignaler ..........................................68 Digitala utgångar

Balanserade utgångar (XLR)

C 69 Förbikoppling av tonkontroller

C 69 Bas och diskant

Inställningar .....................................................70 Felsökning ......................................................72 Strömindikatorn (POWER) lyser inte 72 Säkring 72 Inget ljud hörs 72 Kompatibla ljudformat 72 Specikationer ...................................................7367 Svenska RC-1590:s viktigaste funktioner är enkla och lättbegripliga. Om du är van vid stereoanläggningar bör du inte ha några problem. Koppla bara in resten av anläggningen och njut av musiken. Att tänka på Varning: För att undvika att skada din anläggning bör du stänga av ALLA komponenter innan du kopplar in högtalare eller andra komponenter. Sätt inte på komponenterna förrän du är säker på att alla anslutningar är gjorda på ett korrekt och säkert sätt. Var extra noga med högtalarkablarna. Det får inte nnas några lösa kabeltrådar som kan komma i kontakt med andra kablar eller förstärkarens hölje. Läs denna bruksanvisning noggrant. Den ger dig grundläggande instruktioner om hur du installerar och använder RC-1590 i din anläggning, samt information om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter. Spara kartongen och allt packmaterial till RC-1590 så att du kan använda detta vid ett senare tillfälle. Att skicka eller ytta förstärkaren i en annan förpackning kan skada den allvarligt.Fyll i och skicka in registreringsbeviset som följer med RC-1590. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt om du behöver lämna in den för garantiservice. Placering Precis som alla elektriska komponenter som hanterar lågnivåsignaler påverkas RC-1590 av sin omgivning. Undvik att ställa den ovanpå en slutsteg, eftersom det kan påverka ljudsignalen och orsaka störningar. Undvik också att dra signalkablar i närheten av nätkablar för att minimera risken för störningar. Till RC-1590 ingår fjärrkontrollen RR-AX100 och förstärkaren måste placeras så att infraröda signaler från fjärrkontrollen kan nå sensorn på fronten. Kablar Se till att strömkablar, högtalarkablar, digitalkablar och vanliga signalkablar inte ligger i närheten av varandra. Det minimerar risken för att signalkablarna påverkas av störningar eller förvrängningar från andra kablar. Om du använder avskärmade kablar av hög kvalitet så förhindrar du också att ljudkvaliteten störs av andra komponenter. Om du har några frågor om vilka kablar du bör använda är du välkommen att kontakta din Rotel-återförsäljare. Fjärrkontroll RR‑AX100 Vissa funktioner kan skötas med antingen kontrollerna på fronten eller på fjärrkontrollen RR-AX100. I bruksanvisningen anger ett nummer i en ruta att funktionen nns på förstärkaren och en bokstav i en cirkel att den nns på fjärrkontrollen. Byta fjärrkontrollkod Som standard är förstärkaren inställd på fjärrkontrollkod 1. Om du upptäcker att fjärrkontrollen stör andra Rotel-enheter kan du byta till fjärrkontrollkod 2 genom att göra enligt följande:

1. Tryck på Tuner L och 2 M samtidigt för att ställa in fjärrkontrollen så

att den använder Audio-fjärrkontrollkod 2.2. Peka fjärrkontrollen mot enheten och tryck på knappen 2 M under 8 sekunder. Displayen kommer nu att visa ”Audio Custom Code 1 -> 2”.3. Upprepa proceduren ovan och tryck på knappen 1 istället för 2 om du vill att enheten ska byta tillbaka till fjärrkontrollkod 1. OBS! Fjärrkontrollen kan styra vissa grundläggande funktioner på CD-spelare och radioapparater från Rotel. Fjärrkontrollens knappar IKMN styr CD- och radiofunktioner i din anläggning. Se till att både fjärrkontrollen och radioapparaten eller CD-spelaren använder samma fjärrkontrollskoder. Fjärrkontrollens batterier Två AAA-batterier (ingår) måste installeras innan fjärrkontrollen kan användas. Ta bort locket på baksidan av RR-AX100. Lägg i batterierna enligt märkningen under luckan. Kontrollera att fjärrkontrollen fungerar och sätt sedan tillbaka locket. När batterierna håller på att ta slut styr inte fjärrkontrollen RC-1590 som den ska. Byt ut batterierna så fungerar allting igen. Ström och strömfunktioner Strömingång

Din RC-1590 är fabriksinställd för spänningen som gäller i det land där du köpte den (Europa 230 V/50 Hz och USA 120 V/60 Hz). Fabriksinställningen nns utmärkt med en dekal på apparatens baksida. OBS! Om du yttar din RC-1590 till ett annat land går det att kongurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar RC-1590 så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotel-återförsäljare för mer information. OBS! Vissa produkter är avsedda för era olika länder och säljs därför med er än en nätkabel. Använd endast den som passar vägguttagen i ditt land. RC-1590 ska kopplas direkt i vägguttaget. Använd inte någon förlängningskabel. Du kan använda en kraftig grendosa, men bara under förutsättning att den klarar att lämna den ström som förstärkaren (och övriga komponenter) behöver.Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsåtgärd att dra ut strömkabeln till förstärkaren (och övriga stereokomponenter) ur vägguttaget. Strömbrytare och strömindikator

Slå på enheten genom att trycka på strömbrytaren på fronten. Ringen runt brytaren börjar då lysa, vilket talar om att enheten är påslagen. Tryck på strömbrytaren en gång till för att försätta enheten i standby-läge. När strömbrytaren på fronten är i läge ON kan RC-1590 växla mellan normalt läge och standby-läge med hjälp av fjärrkontrollens ON- och OFF-knappar. I standby-läge är strömbrytarens lysdiod fortfarande tänd, men displayen är släckt. OBS! Om du tycker att ljuset från strömbrytaren är för starkt kan du täcka över det med den självhäftande ringen.68 RC‑1590 Stereokontrollförstärkare 12‑volts styrsignaler

En del ljudkomponenter kan stängas av och sättas på automatiskt om de tar emot en 12-volts ”trigger-signal”. 12V TRIG OUT-utgången på RC-1590 lämnar en sådan signal. Kompatibla komponenter ansluts till förstärkaren med en vanlig 3,5-millimeters minijack-kabel. När RC-1590 försätts i standby-läge avbryts styrsignalen och de anslutna komponenterna stängs också av. OBS! Anslut inte både Rotel Link och 12-volts styrsignaler. Styrsignalernas av/på-funktion förhindrar Rotel Link-funktionerna. Anslutningar för insignaler Se gur 3 OBS! För att undvika kraftiga ljud som kan vara skadliga bör du se till att anläggningen är avstängd när du gör alla anslutningar. Skivspelare

Se gur 3Koppla in signalkabeln från skivspelaren till höger respektive vänster PHONO-ingång. Om skivspelaren har en jordkabel så fäster du denna i jordkontakten (GND) till vänster. Det förhindrar att ljudsignalen påverkas av brummande oljud och störningar. Ljudingångar

Se gur 3CD-, TUNER- och AUX-ingångarna är analoga linjeingångar. De används för att koppla in komponenter som CD-spelare och andra signalkällor som lämnar analoga ljudsignaler. Vänster och höger kanal är märkta LEFT respektive RIGHT och ska anslutas till motsvarande utgångar på signalkällorna. Kontakterna för vänster kanal är vita och höger kanal är röda. Du bör använda signalkablar av hög kvalitet när du ansluter signalkällor till RC-1590. Om du har några frågor om vilka kablar du bör använda är du välkommen att kontakta din Rotel-återförsäljare. Balanserade ingångar (XLR)

Se gur 4Ett par balanserade XLR-ingångar tar emot analoga ljudsignaler från CD-spelare, Blu-ray-spelare och andra signalkällor som har XLR-utgångar. OBS! Välj antingen obalanserade eller balanserade utgångar på signalkällan som ansluts till RC-1590. Koppla inte in både RCA- och XLR-utgångarna på en och samma enhet till RC-1590. Digitala ingångar

Se gur 5Det nns tre uppsättningar COAXIAL- samt OPTICAL-digitalingångar, märkta 1, 2 och 3. Anslut någon av dessa till en koaxial eller optisk utgång på signalkällan. De digitala signalerna avkodas och spelas sedan upp av förstärkaren. RC-1590 kan avkoda PCM-signaler med upp till 24 bit/ 192kHz-upplösning. Anslutningar för utsignaler Digitala utgångar

Om du har en extern D/A-omvandlare (DAC) eller någon annan digitalprocessor ska du överföra en obehandlad digitalsignal från RC-1590. Koppla en 75-ohms koaxialkabel eller en optisk kabel från RC-1590:s digitalutgång till digitalingången på den externa processorn. Linjeutgång

LINE OUT-utgången kan användas för att överföra en analog signal till en extern processor. Signalerna i denna utgång påverkas inte av volymkontrollen och har maxnivå. De ska anslutas till analogingången på processorn. Precis som vanligt ska höger och vänster kanal kopplas likadant på båda enheterna. Använd kablar av hög kvalitet för att inte försämra ljudkvaliteten. MONO SUB‑utgång

Det nns två kontakter för mono-signaler till subwoofer. Dessa monosignaler är hopslagna av både höger och vänster signal. De är parallella så att det går att ansluta 2 subwoofers till RC-1590 samtidigt. Förstegsutgångar

Se gur 3RC-1590 har förstegsutgångar som kan användas med de flesta effektförstärkare. Använd signalkablar av hög kvalitet och anslut höger och vänster utgång till motsvarande ingångar på effektförstärkaren. OBS! Det nns två uppsättningar utgångar på baksidan av RC-1590. Den andra uppsättningen kan användas för att driva ytterligare ett slutsteg eller för att lämna en signal till en signalprocessor. Balanserade utgångar (XLR)

Se gur 4Ett par balanserade XLR-utgångar lämnar analoga utsignaler från RC-1590 till ett slutsteg som har XLR-ingångar. OBS! Koppla inte in både RCA- och XLR-utgångarna till samma slutsteg samtidigt. Hörlursuttag

Med hjälp av hörlursuttaget kan du lyssna på musik när som helst utan att störa någon. Uttaget är anpassat för hörlurar med 3,5-millimeters minijack-kontakt. När du kopplar in hörlurarna stängs inte signalen till förstegsutgången av. Ide esta fall bör du stänga av slutsteget när du lyssnar i hörlurar. OBS! På grund av att högtalare och hörlurar kan ha varierande känslighet bör du alltid sänka volymen innan du kopplar in eller ur hörlurarna. IR‑sensor

Den infraröda sensorn tar emot signaler från fjärrkontrollen. Täck inte för den.69 Svenska Display

Teckenfönstret på fronten visar vilken signalkälla som är vald samt volym- och toninställningar. Fönstret går att dimma med hjälp av fjärrkontrollen och menysystemet i RC-1590. Läs mer i avsnittet Displayens ljusstyrka. USB‑port

Se gur 6USB-porten på fronten används för att ansluta en iPod eller en iPhone. Om du vill lyssna på en iPod eller iPhone kopplar du helt enkelt in den i USB-porten och väljer USB som signalkälla. iPoden eller iPhonen förblir aktiv så att du kan styra musiken på den. APTX Bluetooth‑anslutning

Bluetooth-antennen på baksidan av RC-1590 används för att strömma musik trådlöst via Bluetooth från mobiltelefoner och andra enheter. Leta efter ”Rotel Bluetooth” i den bärbara enhetens menyer och anslut sedan. Sammankopplingen sker oftast automatiskt men om du måste ange ett lösenord anger du ”0000”. RC-1590 stöder både vanlig Bluetooth- och APTX Bluetooth-strömning. Ljudkontroller Volymkontroll

Vrid volymkontrollen medsols för att höja volymen och motsols för att sänka den. Du kan också använda volymknapparna (+ och –) på fjärrkontrollen. Tryck på MUTE-knappen E för att dämpa ljudet helt. Balanskontroll

Balanskontrollen (BALANCE) justerar balansen mellan höger och vänster högtalare. Standardvärdet är mittenläget ”0”. Ändra balansen från fronten genom att trycka på MENU-knappen tills BALANCE SETTING visas i displayen. Tryck sedan på plus- och minus-knapparna på fronten för att ändra värdet från vänster (LEFT) till höger (RIGHT). Värdet kan ändras från L15 till R15. OBS! Inställningarna sparas permanent även om du stänger av RC-1590. Om du vill göra tillfälliga inställningar som inte sparas när du stänger av RC-1590 använder du BAL-knappen C på fjärrkontrollen för att komma till BALANCE SETTING-menyn och trycker sedan på höger- och vänster-knapparna G för att ändra värdet. Tryck på ENTER-knappen G för att lämna menyn. Förbikoppling av tonkontroller

Tonkontrollerna som justerar bas- och diskantnivån är förbikopplade som standard för att garantera att ljudet är så rent som möjligt. Displayen visar ”TONE BYPASS”. Du kan aktivera tonkontrollerna genom att trycka på MENU-knappen tills du kommer till BYPASS-läget och sedan ändra med höger- och vänster-knapparna. OBS! Inställningarna sparas permanent även om du stänger av RC1590. Om du vill ändra tonkontrollerna tillfälligt trycker du på TONE-knappen på fronten och sedan på plus- och minus-knapparna för att stänga av Bypass-läget, eller så trycker du på BYPASS-knappen C på fjärrkontrollen. Bas och diskant

Om du vill justera bas och diskant från fronten trycker du på MENU-knappen för att bläddra fram till BASS- eller TREBLE-menyerna Bass Setting eller Treble Setting. Därefter använder du plus- och minus-knapparna för att justera värdet. Bas- och diskantvärdena kan justeras från –10 till +10. OBS! Inställningarna sparas permanent även om du stänger av RC-1590. Om du vill ändra tonkontrollerna tillfälligt trycker du på TONE-knappen

på fronten för att växla till bas-och diskantinställningen och trycker sedan på plus- och minus-knapparna för att ändra värde. På fjärrkontrollen trycker du på BASS eller TREBLE C och ändrar sedan värdet med höger- och vänster-knapparna G. OBS! När bypasläget är inaktiverat kan inte bas- och diskantnivåerna ändras med TONE-knappen

En korrekt inställd anläggning av hög kvalitet låter bäst med små eller inga justeringar av bas- och diskantnivån. Använd därför tonkontrollerna sparsamt. Var särskilt försiktig med att höja nivåerna kraftigt, eftersom det ökar effekten i bas- eller diskantregistret och leder till större påfrestningar för förstärkaren och högtalarna. OBS! Tonkontrollerna aktiveras inte automatiskt bara för att du ändrar värdena för bas- och diskant. Läs avsnittet ”Förbikoppling av tonkontroller” om du vill aktivera tonkontrollerna. OBS! Förbikoppling-, bas-, diskant- och balansinställningarna sparas bara permanent från menyn. Ändringar som görs med hjälp av knapparna

är tillfälliga och sparas inte när RC-1590 stängs av. Funktionsknappar

Funktionsknapparna väljer insignal. Välj vilken källa du vill lyssna på med knapparna på fronten eller fjärrkontrollen. Displayens ljusstyrka Dämpa displayen

Om du vill ändra displayens ljusstyrka trycker du på MENU-knappen

på fronten och bläddrar fram till Display Settings. Därefter använder du plus- och minus-knapparna för att justera värdet. OBS! Inställningarna sparas permanent även om du stänger av RC-1590. Ändra displayens ljusstyrka tillfälligt med DIM-knappen på fjärrkontrollen. OBS! Dimmerinställningarna är bara permanenta om de görs i menyn. Inställningar som görs med knappen

är tillfälliga och sparas inte när RC-1590 stängs av.70 RC‑1590 Stereokontrollförstärkare Rotel Link

ROTEL LINK OUT-kontakten kan kopplas med hjälp av 3,5-mm minijack-kabeln som ingår till en integrerad förstärkare eller CD-spelare från Rotel. ROTEL LINK IN-kontakten kan kopplas till Rotels nätverkskompatibla produkter som har motsvarande Rotel Link-utgång. Funktionen innebär att Rotel-produkterna kan kommunicera med varandra och styras från Rotel Remote-appen (som kan laddas ner från iTunes Store). OBS! Endast Rotel Link-kabeln som ingår till RC-1590 får användas. Dessa 3,5 mm-kablar har VITA kontakter och får inte förväxlas med kabeln för 12-volts styrsignaler som har SVARTA kontakter. EXT REM IN‑ingång

Denna 3,5-millimeters minijack-kontakt tar emot IR-kommandon från en infraröd mottagare. Funktionen kan vara praktisk om förstärkaren står i ett skåp eller på ett sådant sätt att IR-sensorn på fronten blockeras och inte kan nås av fjärkontrollens signaler. Kontakta din auktoriserade Rotel-återförsäljare om du vill ha mer information om IR-mottagare eller kablar och kontakter som passar denna ingång. RS232

RC-1590 kan styras via RS232 och integreras i automatiska ljudsystem. RS232-ingången är gjord för att ta emot en standardiserad DB-9-kontakt (hane). Kontakta din auktoriserade Rotel-återförsäljare om du vill ha mer information om anslutningar, programvara och styrkoder för datorstyrda system. PC‑USB‑ingång

Se gur 5Anslut den medföljande USB-kabeln till denna ingång och till USB-porten på din dator. RC-1590 stöder både USB Audio Class 1.0 och USB Audio Class 2.0. Windows-datorer behöver inte installera någon drivrutin för USB Audio Class 1.0 och stöder avspelning av ljudler med samplingsfrekvenser upp till 96 kHz. Standardinställningen är USB Audio Class 1.0.För att kunna utnyttja USB Audio Class 2.0 som stöder avspelning av ljudler med samplingsfrekvenser upp till 384 kHz måste du installera Windows-drivrutinen som nns på CD-skivan som ingår. Du måste också ändra så att RC-1590 använder sig av USB Audio Class 2.0-avspelning genom att göra följande: • Tryck på MENU på fronten tills ”PC-USB AUDIO CLASS” visas i displayen. • Välj ”2.0” med minus-knappen och tryck sedan på ENTER. • Starta om RC-1590 och datorn för att vara säker på att båda enheterna är rätt inställda. Det är inte alla ljuduppspelningsprogram som stöder samplingshastigheten 384 kHz. Kontrollera att din ljuduppspelare stöder 384 kHz-ljud och att du har 384 kHz-ler så att samplingshastigheten återges korrekt. Det kan också hända att du måste kongurera datorns ljuddrivrutin för att lämna 384kHz-ljud, annars kanske datorn ”samplar ner” musiken till lägre upplösning. Läs mer i bruksanvisningen till din ljuduppspelare eller ditt operativsystem. OBS! USB Audio Class 2.0-drivrutinen för PC-datorer ligger på CD- ROM-skivan som ingår till RC-1590. OBS! Mac-datorer behöver ingen drivrutin för att stödja USB Audio Class 1.0 eller 2.0. OBS! När du har installerat drivrutinen måste du kanske välja ROTEL- drivrutinen i datorns inställningar för ljud/högtalare. OBS! RC-1590 stöder både DSD och DOP ljuduppspelning i 1X och 2X-format . Rådgör med din musikspelare för att bekräfta korrekt funktion för uppspelning av dessa ljudformat. Nätverksanslutning

RC-1590 kan anslutas till ett nätverk med hjälp av NETWORK-kontakten på baksidan. Nätverksanslutningen klarar både statiska adresser och DHCP IP-adresser. Läs mer i avsnittet om nätverksinställningar. NETWORK-anslutningen kan användas för att ladda ner nya versioner av programvaran. Den kan också användas för IP-kontroll i automatiska system. Kontakta din Rotel-handlare om du vill ha mer information om IP-anslutning. Inställningar Du öppnar inställningsmenyn från fronten genom att trycka på MENU-knappen på fronten eller SETUP-knappen F på fjärrkontrollen. Tryck sedan på plus- och minus-knapparna på fronten eller på höger- och vänster-knappen G på fjärrkontrollen för att ändra värdet på valt alternativ. Stega genom undermenyerna med MENU-knappen på fronten eller SETUP-knappen F på fjärrkontrollen.

• Tone Control-menyn: TONE BYPASS ON/OFF och BASS- och TREBLE kan ändras till valda nivåer. Tryck på ENTER-knappen för att växla mellan olika inställningar. (Läs mer om tonkontroller i avsnitten Förbikoppling av tonkontroller och Bas och diskant.) OBS! Dessa inställningar lagras permanent och nns kvar även om RC-1590 stängs av.
• BALANCE-menyn: Ändrar höger/vänster-balansen. (Läs mer i avsnittet Balans.) OBS! Denna inställning lagras permanent och nns kvar även om RC-1590 stängs av.
• DIMMER-menyn: Dimmar displayen. OBS! Denna inställning lagras permanent och nns kvar även om RC-1590 stängs av.71 Svenska

• COAX1: VARIABLE (avstängd) är standardvärdet

• COAX2: VARIABLE (avstängd) är standardvärdet

• BLUETOOTH VOL: VARIABLE (avstängd) är standardvärdet. OBS! Volymratten på fronten och VOLUME +/–-knapparna på fjärrkontrollen fungerar inte när volymen är fast. Funktionen stängs av genom att ställa in Fixed Volume-värdet till ”Variable”.

• PC-USB AUDIO CLASS: Ändrar vilken PC-USB-klass som stöds för den anslutna enheten. OBS! Vissa datorer som ansluts till PC-USB stöder inte Audio Class

2.0 och kan inte spela upp 32/ 384-ljud. Om det behövs kan PC-

USB kongureras för USB Audio Class 1.0 i stället. Läs mer om detta i beskrivningen av din dator.

• NETWORK: Visar nätverksanslutningens status och visar/kongurerar nätverksinställningarna. Om nätverket är korrekt inställt och anslutet visas ”Connected” i displayen. Tryck på ENTER-knappen för att visa eller ändra nätverksinställningarna. RC-1590 stöder både DHCP- och STATIC IP-adresser. Välj den metod du vill använda och tryck på ENTER. Om du väljer DHCP kan du uppdatera IP-adressen genom att trycka på ENTER eller visa IP-information genom att trycka på MENU. Tryck på MENU för att växla mellan IP-adressinställningarna. Om IP-adressen förnyas testas nätverket och anslutningens status visas. Om du väljer STATIC måste du göra alla nätverksinställningar, inklusive ”IP Address”, ”Subnet Mask”, ”Gateway” och ”DNS Server”. Använd höger/ vänster eller +/– för att ändra värdena och tryck på ENTER för att hoppa till nästa värde. När rätt IP-information är kongurerad trycker du på MENU för att gå till nästa inställning. När du har angivit STATIC IP-information testas nätverket och anslutningens status visas. OBS! Kontakta din Rotel-återförsäljare om du vill ha mer information om nätverksanslutning. OBS! RC-1590 behöver inte vara ansluten till ett nätverk för att spela musik.

• MAIN: Visar vilken programvaruversion som är inläst i RC-1590. Programvaran kan uppdateras om RC-1590 är korrekt ansluten till internet.

• Tryck på ENTER för att kontrollera om det nns någon ny version av programvaran.

• Om det finns ny programvara trycker du på + på fronten eller högerknappen på fjärrkontrollen för att välja YES. Tryck sedan på ENTER för att påbörja uppdateringen.

• Den nya programvaran laddas ner från internet. När uppdateringen är färdig stängs RC-1590 av och sätt sedan på igen. OBS! Stäng INTE av RC-1590 under uppdateringen. OBS! När uppdateringen är färdig rekommenderar vi att du gör en fabriksåterställning.

• ROTEL LINK RCD: Anger hur CD-spelaren är ansluten till förstärkaren: CD (analog-ingången), COAX1, COAX2 eller BAL-XLR. Standardvärdet är CD.

• POWER ON MAX VOLUME: Här anger du vilken volyminställning förstärkaren ska ha när du sätter på den. Standardvärdet är 45. OBS! Power On Max Volume-inställningen gäller inte ingångar som är inställda med Fixed Gain.

• POWER OPTION: Gör att RC-1590 kan styras från nätverkskontakten när den är ansluten i en installation. Strömförbrukningen är högre i Quick Power-läge. Om inte nätverkskontroll behövs väljer du Normal Power-läget. Standardinställningen är “Normal”. Giltiga inställningar: Normal, Quick. OBS! När POWER OPTION-funktionen är inställd på Quick drar RC- 1590 mer ström i standby-läge. OBS! Vissa regioner begränsar mängden av standby strömförbrukning tillåtet och funktionen POWER OPTION kommer inte att vara tillgänglig. För att styra Rotel-produkten i detta fall använd RS232-anslutningen. För frågor om tillgängliga strömalternativ, kontakta din auktoriserade Rotel-återförsäljare.

• AUTO POWER OFF: RC-1590 kan ställas in så att den stängs av automatiskt om den inte används under viss tid. Om inga ändringar görs under den valda ”Auto Power Off”-tiden så försätts RC-1590 automatiskt i standby-läge. Auto Power Off-timern nollställs om volymen, signalkällan eller avspelningen ändras. Standarinställningen är DISABLE (ej aktiverad). Giltiga inställningar: DISABLE, 1 HOUR, 2 HOURS, 5 HOURS, 12 HOURS. OBS! Vissa regioner kräver att AUTOMATIC POWER OFF-timerens standardinställning är 20 minuter. Detta kan ändras i inställningsmenyn till något av de tillgängliga alternativen. För frågor om inställningar för automatisk avstängning, kontakta din auktoriserade Rotel-återförsäljare. OBS! Vissa produkter kan inte detektera ANALOG-ingångar och enheten kan stänga av om det inte nns någon digital ljudkälla eller användaråtgärd med fjärrkontrollen eller frontpanelen. Analog inmatningssignal detektering är inte tillgänglig i alla modeller som kan göra att enheten slås av av misstag. I det här fallet ska den automatiskt avstängnings timern vara inställd på DISABLE.

• FIXED GAIN: Anger en fast volymnivå för en viss ingång. Aktivera denna funktion genom att trycka på plus- och minus-knapparna och ställ in en fast volym för FUSB, PC-USB, Coax 1, Coax 2, Optical 1, Optical 2 eller Bluetooth. När funktionen är aktiverad ställs volymen in automatiskt på detta värde när signalkällan väljs. Giltiga inställningar: VARIABLE 1, FIXED 1-95, FIXED MAX.

• AUX VOL: VARIABLE (avstängd) är standardvärdet

• FUSB VOL: VARIABLE (avstängd) är standardvärdet

• PC-USB VOL: VARIABLE (avstängd) är standardvärdet

• OPT1 VOL: VARIABLE (avstängd) är standardvärdet

• OPT2 VOL: VARIABLE (avstängd) är standardvärdet72 RC‑1590 Stereokontrollförstärkare

• PC-USB: Visar vilken aktuell programvara PC-USB-processorn har.

• FACTORY DEFAULT: Här kan du återställa enheten till det tillstånd den ursprungligen hade när den lämnade fabriken. Tryck på plus-knappen på fronten eller höger-knappen på fjärrkontrollen för att välja YES-alternativet. Tryck sedan på ENTER-knappen. OBS! Om du gör en fabriksåterställning försvinner alla inställningar du gjort. Felsökning De esta problem som uppstår i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina inställningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur RC-1590 så kommer här ett par förslag på vad du kan göra: Strömindikatorn (POWER) lyser inte Ringen runt strömbrytaren och vissa grundfunktioner i displayen ska alltid lysa när RC-1590 är ansluten till ett vägguttag och strömbrytaren är intryckt. Om den inte lyser kan du prova om vägguttaget fungerar genom att koppla in någon annan elektrisk apparat, till exempel en lampa. Försäkra dig också om att uttaget inte styrs av en timer eller någon annan utrustning. Säkring Om en annan elektrisk apparat fungerar när den ansluts till vägguttaget, men POWER-lysdioden inte tänds när RC-1590 ansluts och strömbrytaren trycks in, kan det bero på att förstärkarens inre säkring har löst ut. Om du misstänker att detta kan vara felet så kontaktar du din auktoriserade Rotel- återförsäljare och ber dem hjälpa dig att byta ut den. Inget ljud hörs Kontrollera signalkällan och försäkra dig om att den fungerar som den ska. Se till att kablarna från signalkällan till RC-1590 är anslutna på rätt sätt. Kontrollera också att alla kablar mellan RC-1590 och slutsteget, samt till högtalarna, är rätt anslutna. Kompatibla ljudformat USB Apple (iPhone, iPod, iPad) Format InformationAlla ler på Apple-enheten.Telefonen kan konvertera ljudformat beroende på vilket format som spelas. Gäller eventuellt inte appar som är gjorda för att spela format som inte ursprungligen stöder signalkällan. APTX USB Bluetooth Format InformationAlla format som stöds av signalkällanGäller eventuellt inte appar som är gjorda för att spela format som inte ursprungligen stöder signalkällan. PC-USB Format InformationFormat avgörs av mediespelaren/programvaranAlla format som stöds av programvaran: 44,1; 48; 88,2; 96; 176,4; 192; 384 kHz (16, 24 och 32 bit) DSD64K och DSD128 Koaxial och optisk Format InformationSPDIF LPCM44,1; 48; 88,2; 96; 176,4; 192 kHz (16 och 24 bit)73 Svenska ”Made for iPod” och ”Made for iPhone” innebär att en produkt har utformats särskilt för att kunna anslutas till iPod eller iPhone, samtidigt som utvecklaren bekräftat att de uppfyller Apples prestandastandarder. Apple ansvarar ej för den här enhetens funktioner eller att den uppfyller gällande förordningar och säkerhetsbestämmelser. Observera att trådlösa prestanda kan påverkas om den här enheten används med en iPod eller iPhone. iPhone, iPod, iPod classic, iPod nano och iPod touch är varumärken som tillhör Apple Inc., och är registrerade i USA och andra länder. Specikationer Total harmonisk förvrängning (20–20 000 Hz) < 0,002 % Ingångskänslighet/-impedans Phono-ingång (MM) 2,5 mV/47 kohm Linjeingång (RCA) 150 mV/100 kohm Linjeingång (XLR) 250 mV/100 kohm Utnivå Linjenivå (RCA) 1 volt Balanserad (XLR) 2 volt Frekvensomfång Phono-ingång 20–20 000 Hz (+/–0,2 dB) Linjeingång 10–100 000 Hz (+/–0,1 dB) Signal/brus-förhållande (IHF A) Phono-ingång 80 dB Linjeingång 112 dB Kanalseparation Phono-ingång > 75 dB Linjeingång > 75 dB Digitaldel Frekvensrespons 20–20 000 Hz (+/–0,5 dB, max) Signal/brus-förhållande (IHF A) 108 dB Digitalingångar S/PDIF LPCM (upp till 24 bit/192 kHz) PC-USB USB Audio Class 1.0 (upp till 24/96) USB Audio Class 2.0 (upp till 32/384)*

• Kräver installerad drivrutin Allmänt: Strömförsörjning Europa 230 volt, 50 Hz USA 120 volt, 60 Hz Strömförbrukning 45 watt Strömförbrukning, standby-läge <0,5 watt BTU 78 BTU/h Mått (B x H x D) 431 x 144 x 348 mm Höjd på frontpanel 3U (132,6 mm) Vikt (netto) 9,2 kg Alla specifikationer är korrekta vid tryckningen. Rotel reserverar sig rätten att göra framtida förbättringar utan föregående meddelanden. Rotel och Rotels Hi-Fi-logotyp är registrerade varumärken som tillhör The Rotel Co, Ltd., Tokyo, Japan.74 RC‑1590 Предварительный стерео усилитель
