LFH2310 - Controller PHILIPS - Gratis gebruiksaanwijzing en handleiding

Producttype	Controller (voetpedaal)
Merk	Philips
Model	LFH2310
Aansluiting	USB
Voeding	Via USB-poort (5V)
Aantal pedalen	3 (snel terug, afspelen, snel vooruit)
Belangrijkste functies	Afspelen, snel vooruit, snel terug
Afspeelmodus	Modus N (vasthouden) of T (omschakelen) selecteerbaar met schakelaar onder het pedaal
Personalisatie	Apparaatconfiguratietool (Device Configuration Tool) meegeleverd op CD
Compatibel besturingssysteem	Windows (met beheerdersrechten voor installatie van de driver)
Installatie	Aansluiten op USB-poort, cd plaatsen en autorun.exe of setup.exe uitvoeren
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Geen schurende middelen gebruiken.
Veiligheid	Alleen gebruiken met conforme USB-poorten. Loskoppelen voor reiniging.
Onderdelen en repareerbaarheid	Niet van toepassing: apparaat niet door gebruiker te demonteren. Neem contact op met Philips klantenservice.
Algemene informatie	Voetpedaal voor handsfree transcriptie. Compatibel met Philips transcriptiesoftware.

Veelgestelde vragen - LFH2310 PHILIPS

Hoe installeer ik het LFH2310 pedaal op mijn pc?

Sluit het pedaal aan op een vrije USB-poort. Plaats de meegeleverde installatie-cd. Als de installatie niet automatisch start, open dan de cd in Windows Verkenner en dubbelklik op autorun.exe of setup.exe in de map Tools. Volg de instructies op het scherm. U moet beheerdersrechten hebben.

Werkt het pedaal zonder driverinstallatie?

Nee, de driver moet worden geïnstalleerd vanaf de meegeleverde cd, zodat het pedaal wordt herkend door het Windows-besturingssysteem.

Hoe verander ik de functie van de pedalen?

Gebruik de Apparaatconfiguratietool (Device Configuration Tool) die op de cd wordt meegeleverd. Sluit het pedaal aan, start de tool via het Startmenu, wijzig de functies naar wens en klik op Upload settings om op te slaan.

Is het LFH2310 pedaal compatibel met andere transcriptiesoftware dan Philips?

Het is ontworpen voor Philips transcriptiesoftware, maar kan werken met andere software die standaard USB-pedalen herkent. Test de compatibiliteit.

Wat te doen als het pedaal niet wordt herkend door de pc?

Controleer of de driver correct is geïnstalleerd. Probeer een andere USB-poort. Herstart de pc. Als het probleem aanhoudt, installeer de driver opnieuw met behulp van de cd.

Hoe stel ik de afspeelmodus in (vasthouden of omschakelen)?

Onder het afspeelpedaal bevindt zich een schakelaar met twee standen: N (vasthouden: indrukken om af te spelen, loslaten om te stoppen) en T (omschakelen: eenmaal indrukken om af te spelen, nogmaals om te stoppen). Gebruik een kleine schroevendraaier om de stand te wijzigen.

Kan ik het pedaal gebruiken met een USB-adapter op een PS/2-poort?

Het LFH2310 pedaal is native USB. U kunt een USB-naar-PS/2-adapter gebruiken als uw computer dit ondersteunt, maar dit is niet gegarandeerd.

Is er een verschil tussen de modellen 2310 en 2330?

Ja, het model LFH2310 heeft 3 pedalen (terug, afspelen, vooruit), terwijl de LFH2330 er 4 heeft (vooruit, afspelen, terug, en een bovenste pedaal om een dictee te beëindigen). Beide zijn USB.

Hoe reset ik het pedaal naar de fabrieksinstellingen?

Open de Apparaatconfiguratietool, selecteer het aangesloten pedaal en klik op de knop Reset om de standaardinstellingen te herstellen. Klik vervolgens op Upload settings om toe te passen.

Kan ik het pedaal op een Mac-computer gebruiken?

De handleiding vermeldt alleen Windows. De meegeleverde driver is voor Windows. Op een Mac kan het worden herkend als een HID-apparaat, maar zonder garantie op volledige functionaliteit.

GEBRUIKSAANWIJZING LFH2310 PHILIPS

NL Gebruikershandleiding 27

Uw Philips voetpedaal 1

Welkom bij de steeds groter wordende groep van bezitters van Philips-producten. Het voetpedaal werd ontworpen voor optimaal gebruiksgemak tijdens transcriptiesessies.

Overzicht1.1

Voetpedaal 2210 met analoge aansluiting

Voetpedaal 2310 / 2330 met USB aansluiting

Voetpedaal 2320 met USB aansluiting

27Gebruiker

Installatie2

Voetpedaal 2210 met analoge 2.1 aansluiting

Steek de stekker van het voetpedaal in de 1 aansluiting van uw transcriptietoestel.

Tip

Het voetpedaal 2210 kan ook verbonden worden met een PC in combinatie met de optionele Philips USB adapter 6220.

Voetpedaal 2310 / 2320 / 2330 met 2.2 USB aansluiting

Steek het voetpedaal in een vrije USB poort. 1

Plaats de installatie CD in uw CD-ROM 2 drive. Het instelprogramma zou automatisch moeten starten. Indien dit niet het geval is, open de CD inhoud in Windows Explorer (Verkenner) en dubbelklik op het autorun.exe bestand.

Klik op de 3 Install knop.

Volg de instructies van het instelprogramma op het scherm om de driver software te installeren op de PC.

Opmerking

Administrator rechten zijn vereist om de software te installeren. Voor meer hulp, contacteer uw administrator.

Uw voetpedaal gebruiken3

Voetpedaal 2210 / 2310 / 23203.1 Het voetpedaal heeft drie pedalen: snel terug ①, snel voorwaarts ② en afspelen ③.

PHILIPS 1 2 3

LFH 2210 / 2310 LFH 2320

PHILIPS 2 3 1

1 Houd het pedaal ingedrukt om snel terug te gaan. Laat het pedaal los wanneer de gewenste positie werd bereikt.

2 Houd het pedaal ingedrukt om snel voorwaarts te gaan. Laat het pedaal los wanneer de gewenste positie werd bereikt.

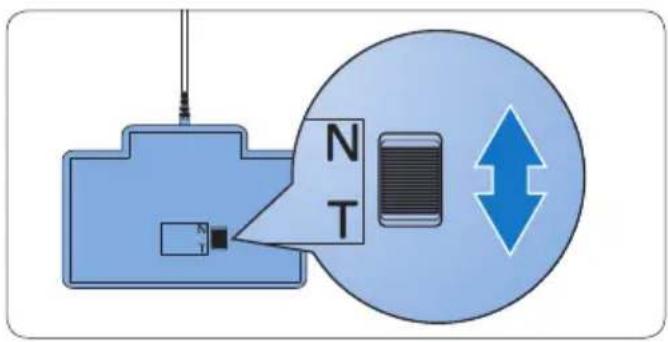

3 Met het pedaal start u het afspelen. Hoe het start- en stopproces tijdens het afspelen verloopt, is afhankelijk van de instelling van de afspeelschakelaar onderaan het voetpedaal:

N positie: • Houd het pedaal ingedrukt tijdens het afspelen. Wanneer het pedaal wordt losgelaten, wordt het afspeelproces gestopt.

T positie: • Druk het pedaal in om het

afspelen te starten en laat los. Druk nogmaals op het pedaal om het afspelen te stoppen.

N T

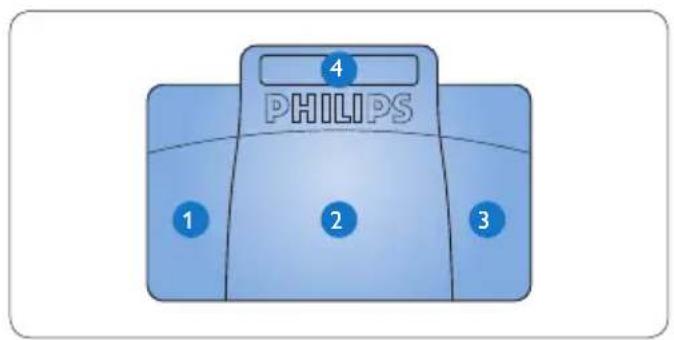

Voetpedaal 23303.2

Het voetpedaal heeft vier pedalen: een linker-1, een midden-2, en een rechterpedaal 3 en het bovenste pedaal 4.

PHILIPS 1 2 3 4

1 Houd het linkerpedaal ingedrukt om snel voorwaarts te gaan. Laat het pedaal los wanneer de gewenste positie werd bereikt.

2 Druk het middenpedaal in om het afspelen te starten en laat los. Druk nogmaals op het pedaal om het afspelen te stoppen.

3 Houd het rechterpedaal ingedrukt om snel

terug te gaan. Laat het pedaal los wanneer de gewenste positie werd bereikt.

4 Druk het bovenste pedaal in en laat los om een dictaat te beëindigen.

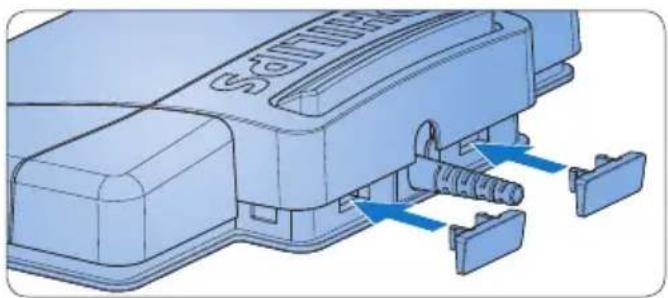

Tip

Indien u het middenpedaal onbruikbaar heeft gemaakt met de Device Configuration Tool (zie volgend hoofdstuk), kan deze vastgezet worden met de bijgeleverde plaatjes.

Geavanceerde configuratie4

Gebruik de Device Configuration Tool om de pedaalfuncties te wijzigen van voetpedalen met USB aansluiting.

De Device Configuration Tool 4.1 installeren

Plaats de installatie CD in uw CD-ROM drive. 1 Open de CD inhoud in Windows Explorer 2 (Verkenner) en dubbelklik op het setup.exe bestand in de map CD Drive\Tools\Device Configuration Tool. Volg de instructies van het instelprogramma 3 op het scherm om de software te installeren op de PC.

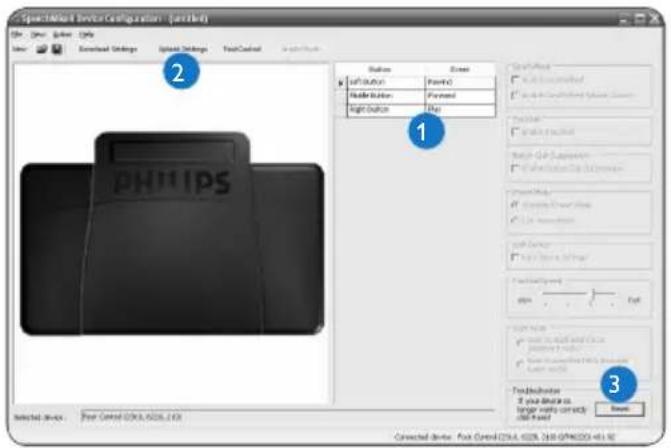

De Device Configuration Tool 4.2 gebruiken

Steek het voetpedaal in een vrije USB poort van de PC.

Start de Device Configuration Tool door 2 het Windows start menu te openen en Device Configuration Tool.

Wijzig de functie van de pedalen volgens uw voorkeur. 1

Klik op de 4 Upload settings kr2pom de nieuwe instellingen op te slaan.

Het voetpedaal kan weer ingesteld worden naar de standaard fabrieksconfiguratie door op de Reset knop 3 te klikken. Klik op de Upload settings knop 2 om de standaardinstellingen op te slaan.
