Producttype	Schoorsteen met vlameffect zonder verwarming
Merk	Faber
Model	Gala optimyst
Voeding	Netstroom met aarding
Voedingsspanning	Zie typeplaatje
Lampsoort	Opti-myst, 12V, 50W, fitting GU5.3, hoek 8°
Waterverbruik (minimum)	40 ml/u
Waterreservoir	Verwijderbaar, handmatig vullen
Hoofdfuncties	Realistisch vlameffect, instelbare intensiteit, afstandsbediening, automatische uitschakeling bij leeg reservoir
Installatie	Inbouw of op frame, enkel- of dubbelzijdig, met of zonder glas
Veiligheid	Automatische uitschakeling, aarding, veiligheidsafstand 1 m van brandbare materialen, niet afdekken
Onderhoud	Reiniging om de 15 dagen: opvangreservoir, dop, luchtfilter; lampen vervangen
Reserveonderdelen	Opti-myst lampen 12V 50W, waterreservoir, dop, luchtfilter
Repareerbaarheid	Vervangen van lampen en onderhoud door gebruiker; voor andere reparaties contact opnemen met leverancier
Batterijen van de afstandsbediening	Type niet gespecificeerd, eenvoudig te vervangen
Geluidsniveau tijdens gebruik	Zacht geluid van het vlamsysteem, normaal

Veelgestelde vragen - Gala optimyst FABER

Waarom gaan de vlammen niet aan?

Controleer of het apparaat is aangesloten en de hoofdschakelaar 'A' op 'ON' staat. Druk op schakelaar 'B' of de afstandsbediening. Als het waterreservoir leeg is, vul het dan bij (zie handleiding).

Hoe vul ik het waterreservoir?

Open de lade, zet schakelaar 'A' op 'OFF', verwijder het reservoir, draai de dop los, vul met gefilterd kraanwater (hardheid ≤ 10°dH), draai de dop er weer op, plaats het reservoir terug en zet 'A' op 'ON'.

Waarom is er condens op het glas?

Het glas is koud: zet het vlameffect een paar minuten lager om het op te warmen. Dit zal verdwijnen.

Wat te doen als het vlameffect te zwak is?

Verhoog de intensiteit met knop 'C' of de afstandsbediening. Als het opvangreservoir te veel water bevat (niveau >40 mm), leeg het dan. Reinig ook de metalen schijven van het reservoir.

Hoe reinig ik het opvangreservoir?

Koppel het apparaat los, verwijder het opvangreservoir (nadat u het waterreservoir hebt verwijderd), ontkoppel de stekker, reinig de oppervlakken met een borstel en milde zeep, spoel met schoon water en monteer het weer.

Welke lampen gebruiken en hoe vervangen?

Gebruik Opti-myst 12V 50W lampen met fitting GU5.3, hoek 8°. Koppel het apparaat los, laat 20 minuten afkoelen, verwijder het waterreservoir en het opvangreservoir en vervang de defecte lampen.

Het apparaat geeft twee pieptonen en de lampen gaan uit. Wat te doen?

Dit is normaal: het waterreservoir is leeg. Vul het waterreservoir zoals aangegeven. Het apparaat zal automatisch opnieuw starten.

Kan ik ongefilterd kraanwater gebruiken?

Ja, als de hardheid ≤ 10°dH is. Anders filteren (bijv. Maxtra-filter). Te hard water vervuilt het systeem en verkort de levensduur.

Waarom komt er een onaangename geur vrij?

Het water is vuil of is lang niet ververst. Reinig het hele systeem (reservoir, dop, filter) en gebruik alleen gefilterd water.

Is het apparaat geschikt voor kinderen?

Nee, tenzij onder toezicht. Laat kinderen er niet mee spelen. Houd u aan de veiligheidsafstanden (1 m van brandbare materialen).

GEBRUIKSAANWIJZING Gala optimyst FABER

1.1 Veiligheidsadvies: 8 1.2 Algemeen: 9 1.3 Elektrische aansluiting: 9 1.4 Installatie-instructie: 9 1.5 Gebruikershandleiding: 10 1.6 Batterijen: 12 1.7 Onderhoud: 12 1.8 Reiniging: 13 1.9 Storingszoeker: 15

2 English: 16

BELANGRIJK: Lees deze instructies zorgvuldig door en bewaar ze voor naslagdoeleinden.

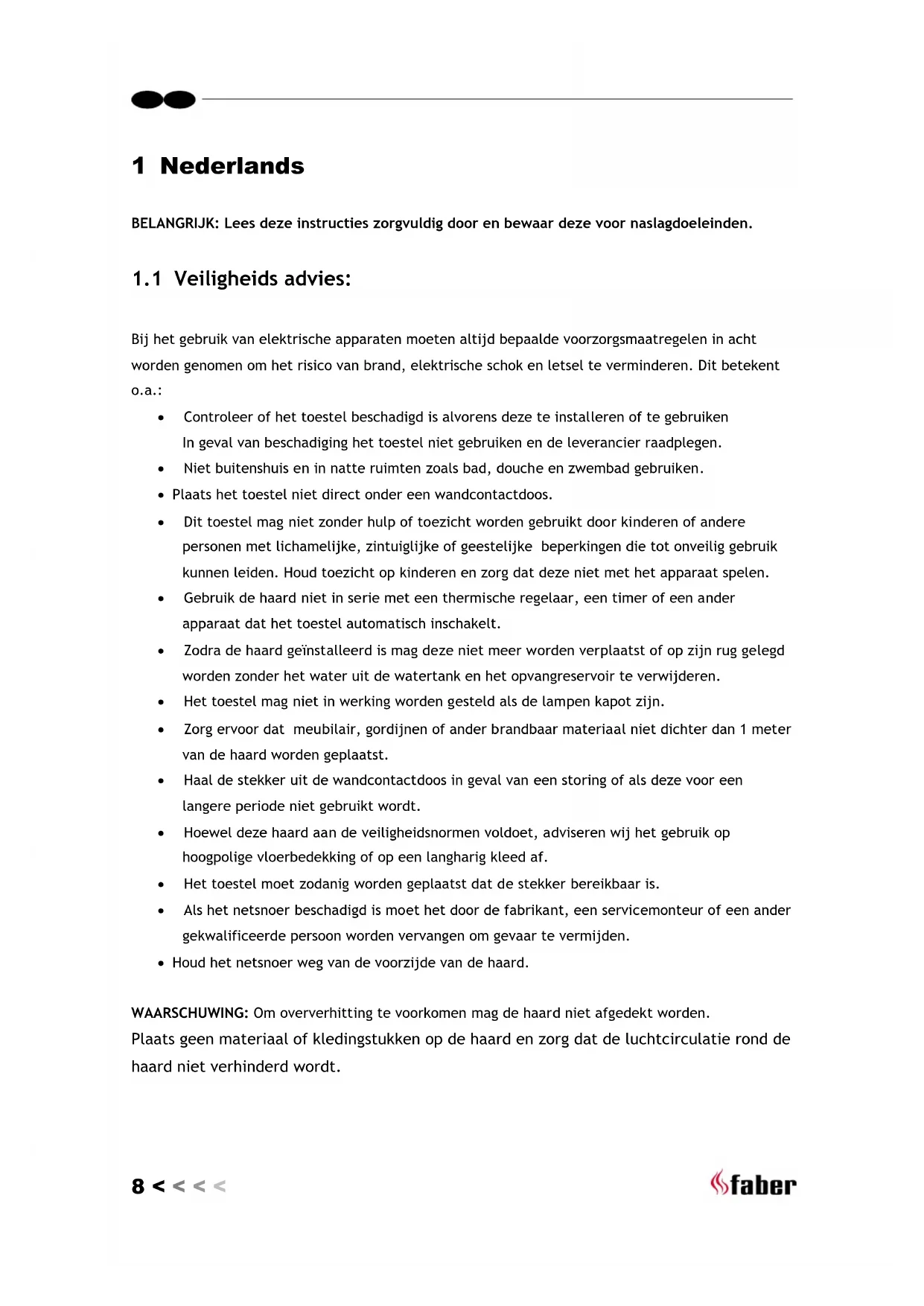

1.1 Veiligheidsadvies:

Bij het gebruik van elektrische apparaten moeten altijd bepaalde voorzorgsmaatregelen in acht worden genomen om het risico van brand, elektrische schok en letsel te verminderen. Dit betekent onder andere:

• Controleer of het toestel beschadigd is alvorens het te installeren of te gebruiken. In geval van beschadiging het toestel niet gebruiken en de leverancier raadplegen.
• Niet buitenshuis en in natte ruimten zoals badkamer, douche en zwembad gebruiken.
• Plaats het toestel niet direct onder een wandcontactdoos.
• Dit toestel mag niet zonder hulp of toezicht worden gebruikt door kinderen of andere personen met lichamelijke, zintuiglijke of geestelijke beperkingen die tot onveilig gebruik kunnen leiden. Houd toezicht op kinderen en zorg dat ze niet met het apparaat spelen.
• Gebruik de haard niet in serie met een thermische regelaar, een timer of een ander apparaat dat het toestel automatisch inschakelt. Zodra de haard geïnstalleerd is, mag deze niet meer worden verplaatst of op zijn rug gelegd worden zonder het water uit de watertank en het opvangreservoir te verwijderen.
• Het toestel mag niet in werking worden gesteld als de lampen kapot zijn.
• Zorg ervoor dat meubilair, gordijnen of ander brandbaar materiaal niet dichter dan 1 meter van de haard worden geplaatst. Haal de stekker uit de wandcontactdoos in geval van een storing of als het toestel voor een langere periode niet wordt gebruikt. Hoewel deze haard aan de veiligheidsnormen voldoet, adviseren wij het gebruik op hoogpolige vloerbedekking of op een langharig kleed af te raden.
• Het toestel moet zodanig worden geplaatst dat de stekker bereikbaar is.
• Als het netsnoer beschadigd is, moet het door de fabrikant, een servicemonteur of een andere gekwalificeerde persoon worden vervangen om gevaar te vermijden.
• Houd het netsnoer weg van de voorzijde van de haard.

WAARSCHUWING: Om oververhitting te voorkomen mag de haard niet afgedekt worden.

Plaats geen materiaal of kledingstukken op de haard en zorg dat de luchtcirculatie rond de haard niet verhinderd wordt.

1.2 Algemeen.

De haard produceert een vlameffect zonder verwarmingsfunctie. Hierdoor kunt u het hele jaar door genieten van het vlameffect.

De Gala kan met of zonder glas gebruikt worden en kan als eenzijdige of doorkijk haard ingebouwd worden.

LET OP: Als het toestel gebruikt wordt in een ruimte waar weinig achtergrondgeluiden zijn, kan het zijn dat een geluid hoorbaar is dat veroorzaakt wordt door de motoriek van het vlameffect. Dit is normaal en is geen reden tot bezorgdheid.

Gebruik alleen leidingwater met een max. hardheid van 10° Dh (dit kunt u opvragen bij uw waterleverancier). Dit is noodzakelijk om de levensduur van de rookunit te verlengen. In situaties met een hogere waterhardheid moet het water gefilterd worden (bijv. met een Maxtra filter). Gebruik voor de reiniging geen ontkalkingsmiddel, dit verkort de levensduur van de rookunit.

1.3 Elektrische aansluiting

Dit toestel moet worden aangesloten op een geaarde wandcontactdoos.

Controleer voordat u de haard aansluit of de netspanning overeenkomt met de gegevens op het typeplaatje.

1.4 Installatie instructie

Pak de haard zorgvuldig uit en bewaar de verpakking voor eventueel toekomstig gebruik, bijv. voor een verhuizing of het retourneren van de haard aan uw leverancier.

De afstandsbediening, de batterijen en de lampen zitten verpakt bij de houtset.

Lees de waarschuwingsetiketten zorgvuldig. Zie voor de juiste inbouwmaten de maattekening in figuur 1a of 1b, afhankelijk van de inbouwwijze. Zorg er altijd voor dat de haard waterpas staat en dat het glas verwijderd kan worden.

1.4.1 Verwijderen van het glas.

Plaats de 2 zuignappen op het glas. Til het glas uit de sponning beneden en haal het onderste gedeelte van het glas naar voren en naar beneden.

Het plaatsen van het glas gaat in omgekeerde volgorde.

1.4.2 Plaatsen van de haard met schouw.

Leg de vloerplaat op de vloer en positioneer de haard op de vloerplaat, zorg dat deze waterpas staat en schroef deze vast aan de achterwand. Het netsnoer kan in de V-groef van de vloerplaat gelegd worden.

De Gala is standaard voorzien van een MDF-dorpel, verwijder deze en monteer de marmeren dorpel welke bij de schouw geleverd wordt.

De Gala heeft een glazen achterwand, indien deze niet gewenst is kan deze verwijderd worden.

Draai hiervoor de 4 schroeven van de achterplaat los, verwijder het glas en monteer de achterplaat terug m.b.v. de 4 schroeven.

Bouw de rest van de schouw op en zorg ervoor dat het glas verwijderd kan worden.

1.4.3 Plaatsen van de haard als eenzijdige zonder schouw of als doorkijk.

De Gala kan in een houten ombouw ingebouwd worden.

De Gala heeft een glazen achterwand, indien deze niet gewenst is kan deze verwijderd worden.

Draai hiervoor de 4 schroeven van de achterplaat los, verwijder het glas en monteer de achterplaat terug m.b.v. de 4 schroeven.

Indien de Gala als doorkijk ingebouwd wordt, verwijder de achterplaat door 4 schroeven los te draaien. De glasplaat is nu zichtbaar.

Zorg ervoor dat het toestel waterpas staat en het glas verwijderd kan worden.

Het toestel moet met 2 schroeven vastgeschroefd worden aan de ombouw. Zorg voor voldoende ventilatie van de ombouw.

De Gala is voorzien van een MDF dorpel, deze is in elke gewenste kleur overschilderbaar.

1.5 Gebruikershandleiding

1.5.1 Aanwijzingen voor gebruik

1. Vul eerst de watertank alvorens het toestel in te schakelen (zie par. 1.7.2).
2. Trek de lade alleen maar voren om de haard te bedienen, de watertank opnieuw te vullen of een lamp te vervangen, anders kan het tot een hoog waterniveau in het opvangreservoir en een lager vlameffect leiden. Als dit zich voordoet, leeg het water van het opvangreservoir zoals staat aangegeven in par. 1.8.2.
3. Met de vlamhoogte op minimum zal het waterverbruik 40ml per uur zijn en zal het toestel ca. 3 keer zo lang kunnen branden als op maximum.
4. Verplaats of beweeg de haard niet terwijl er water in de watertank of het opvangreservoir zit.
5. De vlammen kunnen een realistischer effect krijgen wanneer de knop van de vlamcontrole omlaag gedraaid wordt.
6. Geef de vlamgenerator wat tijd om op de veranderingen te reageren als u het vlameffect wijzigt.
7. Als het toestel langer dan 2 weken niet wordt gebruikt, moet de watertank en het opvangreservoir geleegd en gedroogd worden met een doek.
8. Als de watertank leeg is, gaan de lampen uit en zijn er twee piepen hoorbaar. De haard gaat in de stand-by stand.
9. De lampen moeten regelmatig worden geïnspecteerd zoals wordt omschreven in par. 1.7.1. Afhankelijk van kamertemperatuur en vochtigheid kan er wat condensatie op de binnenkant van de haard komen. Dit kan worden tegengegaan door het vlameffect lager te regelen, tot het glas is opgewarmd.

1.5.2 Handbediening.

De handbediening voor de Gala opti-myst bevindt zich rechts achter de schuiflade. (Zie Fig. 2 en 3)

Schakelaar "A": -hoofdschakelaar.

Schakelaar "B": - Aan/uit schakelaar.

Druk een keer om het vlameffect aan te zetten.

Dit wordt aangeduid door een piep.

Hoewel de lampen onmiddellijk branden zal het nog ca. 30 seconden duren alvorens het vlameffect begint.

Druk om de haard op "stand-by" te zetten.

Dit wordt aangeduid door een piep.

Knop "C": - Regelt de intensiteit van het vlameffect.

Rechtsom draaien is verhogen van het vlameffect en linksom is verlagen van het vlameffect.

1.5.3 De werking van de Afstandsbediening.

Zorg ervoor dat de schakelaar "A" (zie Fig. 2) in de "ON" (I) positie staat.

Voor een goede werking richt de afstandsbediening maar de haard.

De afstandsbediening heeft 2 knoppen (Zie Fig. 8).

De functies zijn als volgt:

Schakelt het vlam effect in.

Dit wordt aangeduid door een piep.

Stand-by

Dit wordt aangeduid door een piep.

1.6 Batterijen

1.6.1 Vervangen van de batterijen.

1. Verwijder het batterijklepje op de achterkant van de afstandsbediening. (Zie Fig. 8)
2. Plaats de batterijen.
3. Plaats het batterijklepje terug.

De batterijen moeten op de juiste manier afgevoerd worden overeenkomstig de lokale voorschriften.

1.7 Onderhoud

WAARSCHUWING: Haal altijd de stekker uit de wandcontactdoos alvorens onderhoud te plegen.

1.7.1 Vervangen lampen

Als een grote hoeveelheid rook grijs of kleurloos is, kan het zijn dat een of meerdere lampen niet branden.

U kunt dit als volgt controleren.

1. Trek de lade naar voren terwijl het vlameffect actief is. (Zie Fig. 3).
2. Bekijk de lampen van een afstand om te zien welke lamp(en) kapot zijn.
3. Zet schakelaar "A" in de "OFF" positie, en haal de stekker uit de wandcontactdoos.
4. Laat het toestel 20 minuten staan om de lamp(en) goed te laten afkoelen alvorens deze te verwijderen.
5. Verwijder de watertank door deze omhoog en naar voren te halen en plaats deze in een gootsteen.
6. Verwijder het opvangreservoir zoals omschreven in par. 1.8.2.
7. Verwijder de kapotte lamp(en), door deze uit hun houder te trekken. (zie Fig. 5 en 6). Vervang deze voor een Dimplex Opti-myst, 12V, 50W, basis Gu 5.3, 8° stralingshoek, gekleurde lamp. (verkrijgbaar bij uw dealer).
8. Druk voorzichtig de lamp(en) met de 2 pennen in de daarvoor bestemde gaten. (Zie Fig. 5 en 6).
9. Plaats het opvangreservoir en de watertank terug.
10. Doe de stekker in de wandcontactdoos en zet schakelaar "A" in de "ON" positie.

1.7.2 Het vullen van de watertank.

Wanneer u het toestel voor het eerst gebruikt of wanneer twee piepen hoorbaar zijn en de lampen uitgaan, moet de watertank gevuld worden.

Ga hiervoor als volgt te werk.

1. Trek de lade open.
2. Zet schakelaar "A" op de "OFF"(0) positie. (zie Fig. 2).
3. Verwijder de watertank door deze omhoog te tillen.
4. Plaats de watertank in de gootsteen en draai de dop open (zie Fig. 7).
5. Vul de watertank met water met een hardheid zoals aangegeven in hoofdstuk 1.2.
6. Schroef de dop er weer op.
7. Plaats de watertank terug met de tankdop naar beneden en de vlakke zijde aan de voorkant.
8. Zet schakelaar "A" in de "ON" (I) positie (zie Fig. 2).
9. Regel het vlameffect en de verwarming met schakelaar "B" of de afstandsbediening (zie hfdst. 1.5).
10. Duw de lade terug.

1.8 Reiniging

WAARSCHUWING: Haal altijd de stekker uit de wandcontactdoos alvorens onderhoud te

plegen.

Plaats geen plastic componenten van de Opti-myst in de vaatwasser.

Gebruik voor de reiniging geen ontkalkingsmiddel, dit verkort de levensduur van de rookunit.

Wij adviseren de volgende componenten eens in de 2 weken schoon te maken, in het bijzonder in gebieden met hard water: schroefdop van de watertank, opvangreservoir met dampverspreider, het luchtfilter.

Gebruik een zachte schone doek voor het schoonmaken, gebruik nooit schurende of bijtende reinigingsmiddelen.

1.8.1 Schroefdop van de watertank

1. Trek de lade naar voren. (Zie Fig. 3)
2. Zet schakelaar "A" in de "OFF" (0) positie. (Zie Fig. 2).
3. Verwijder de watertank en plaats die in een gootsteen met de dop naar boven toe gericht.
4. Verwijder de schroefdop.
5. Maak de binnenoppervlakten van de schroefdop schoon m.b.v. de bijgeleverde borstel, besteed hierbij bijzondere aandacht aan de rubberring.
6. Doe een kleine hoeveelheid zeepsop in de voorraadtank, schroef de dop er op en schud het geheel goed heen en weer, spoel daarna de tank en dop goed uit tot alle zeepsop weggespoeld is.
7. Vul de voorraadtank met leidingwater, en schroef de dop er weer op.

1.8.2 Opvangreservoir

1. Trek de lade naar voren. (Zie Fig. 3).
2. Zet schakelaar "A" in de "OFF" (0) positie. (Zie Fig. 2).
3. Verwijder de watertank en plaats die in een gootsteen met de dop naar boven toe gericht.
4. Maak de stekker los, die aan de linkerkant van het opvangreservoir zit, door de twee schroeven los te draaien en de stekker voorzichtig los te trekken. (Zie Fig. 9).
5. Door de twee sluitingen van het opvangreservoir 90° te draaien, kunt u het opvangreservoir met dampverspreider volledig van zijn plaats tillen. (Zie Fig. 10 en 11) Zorg er hierbij voor dat u het reservoir horizontaal houdt i.v.m. het water in het opvangreservoir.
6. Zet vervolgens de hele unit in de gootsteen.
7. Draai de twee sluitingen van het reservoir 90°, en de dampverspreider kan worden verwijderd. (Zie Fig. 12).
8. Houd het reservoir schuin, zodat al het water weg kan lopen. (Zie Fig. 13).
9. Doe een kleine hoeveelheid zeepsop in het opvangreservoir en gebruik de bijgeleverde borstel om alle oppervlakten, met inbegrip van de metaalschijven en de rubberverbinding, schoon te maken. Verwijder de rubberverbindingen niet. (Zie Fig. 14 en 15).
10. Als het opvangreservoir is schoongemaakt, spoel het dan na met schoon water.
11. Maak de afzetoppervlakte van de dampverspreider schoon met de borstel en spoel deze grondig na met water. (Zie Fig. 16 en 17).
12. Monteer het geheel door de vorige stappen in omgekeerde volgorde uit te voeren.

1.8.3 Luchtfilter.

1. Trek de lade naar voren. (Zie Fig. 3).
2. Zet schakelaar "A" in de "OFF" (0) positie. (Zie Fig. 2).
3. Verwijder de watertank en plaats die in een gootsteen met de dop naar boven gericht.
4. Trek voorzichtig de plastic houder van het luchtfilter omhoog. (Zie Fig. 18).
5. Verwijder het filter uit de plastic houder.
6. Spoel het filter met water schoon en droog het af met keukenpapier.
7. Plaats het filter terug en zorg ervoor dat het zwarte gedeelte op de plastic houder ligt. (Zie Fig. 19).
8. Plaats de watertank terug.
9. Zet schakelaar "A" in de "ON" (I) positie (Zie Fig. 2).
10. Sluit de lade voorzichtig.

1.8.4 Recycling.

Alle elektrische apparaten die binnen de Europese Gemeenschap worden verkocht, mogen aan het eind van hun levensduur niet met het huisafval worden meegegeven, maar moeten naar een daarvoor bestemd recyclepunt worden gebracht. Informeer bij uw plaatselijke instantie of detailhandel voor een recyclepunt bij u in de buurt.

1.9 Storingszoeker

Symptom	Oorzaak	actie.
Vlam effect start nicht.	De stekker zit nicht in de wandcontactdoos.Schakelaar "A" is in 'ON' positie, maar de schakelaar "B" is nicht ingedrukt.Laag wateriveau.Stekker aan het opvangreservoir is nicht goed verbonden (Zie Fig.9)	Stekker in de wandcontactdoos steken.schakelaar "B" indrukken.(Zie Fig.2)Als de schakelaar op 'ON' staatvul watertank.Controler de aansluiting binnen in het toestel (Zie Fig.9)
Het vlam effect is te laag.	De vlameffect knob "C" staat op laag (Zie Fig.2)Het waterniveau in het opvang reservoir is te hoog, doordat de lade enige malen geopend is, de watertank enige malen in een uit is gehaald of de haard verplaatst is.De metalenschijven in het opvangreservoir zijn vuil. (Zie Fig.14)	De vlameffect knob "C"haar hoog draaien (Zie hoofdstuk 1.5.2)Als het waterniveau in het opvangreservoir hoger dan 40mm is,要去 het opvang reservoir in de goatsteen geleegd worden.De metaalschijven schoonmaken met de meegeleverdeborstel (zie hoofdstuk 1.8.2)
Onaangenome geur tijdens het gebruik.	Vuil of oud water.Het gebruiken van ongefilterd leidingwater.	Maak de eenheid schoon zoals beschreiben in hoofdstuk 1.8Maak alleen gebruik van gefilterd leidingwater.
Het vlameffect heeft te veel rook	De vlameffect knob "C"staat te hoog	De vlameffect knob "C"haar laag draaien(Zie hoofdstuk 1.5.2)Draai langzaam tot het minimum bereikt is. Draai de knob1/4 -slag rechtsom,geef de rookgenerator wat tijd om zich aan te passen.
De lampen branden nicht en er is geen rook zichtaar.	Watertank is leegetoestel is Niet goed aangeslotenToestel staat uit.	Vul de watertank (zie hoofdstuk 1.7.2).Controler of de stekker goed in de wandcontactdoos zitzet schakelaar "A" in de "ON" positie en ofdruk schakelaar "B" één keer in tot één hoorbaar is.
Condensatie op de ruit.	De oppervlakte van het glas is koud.	Draai het vlameffect waar beneden tijdens dit proces.
Aanslag op de ruit.	Ongefilterd water gebruikt	Gefilterd water gebruiken.
