BEDIENUNGSANLEITUNG Gala optimyst FABER

3 Deutsch WICHTIG: Diese Anweisungen sorgfältig durchlesen und für Nachschlagezwecke aufheben.

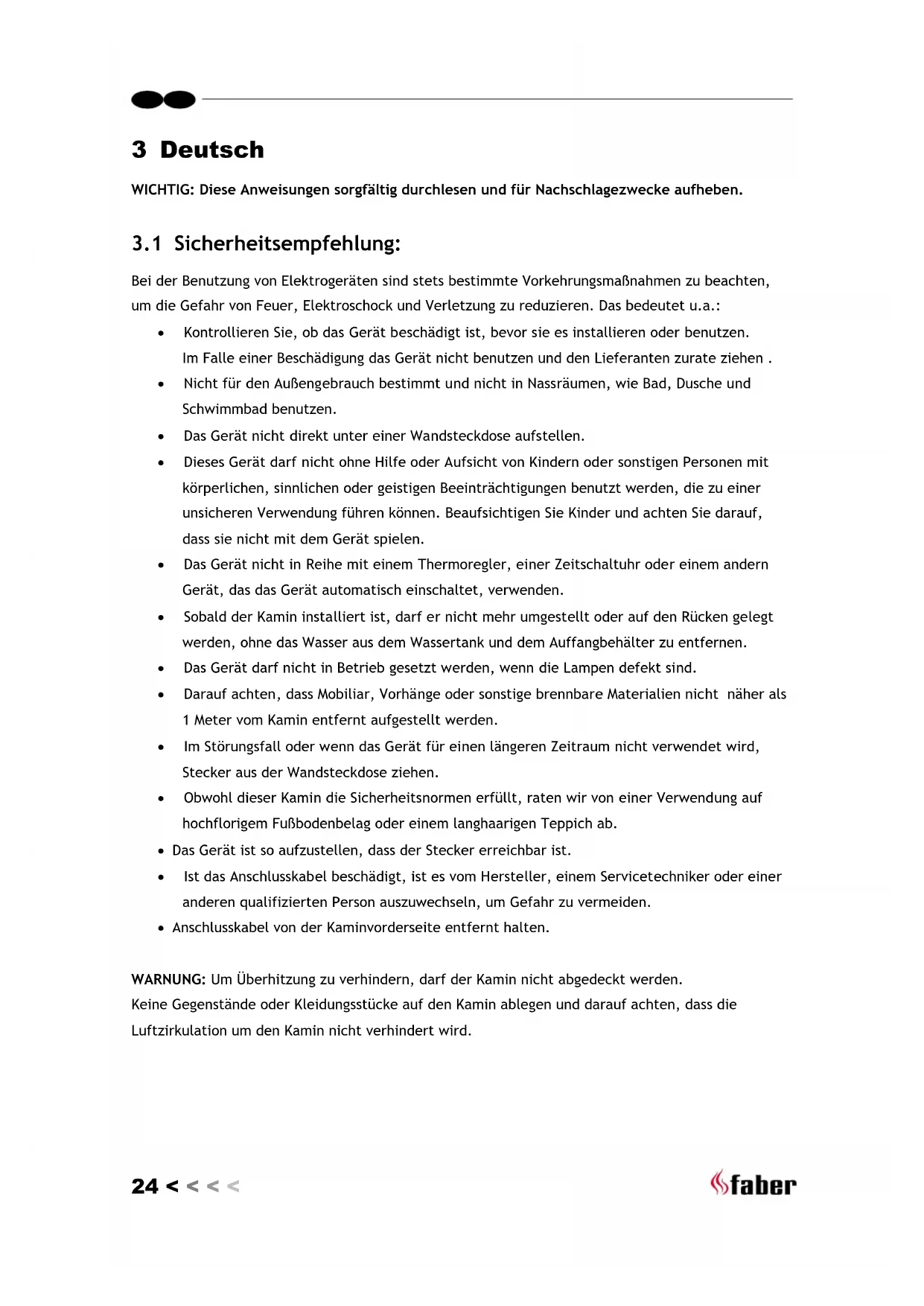

3.1 Sicherheitsempfehlung:

Bei der Benutzung von Elektrogeräten sind stets bestimmte Vorkehrungsmaßnahmen zu beachten, um die Gefahr von Feuer, Elektroschock und Verletzung zu reduzieren. Das bedeutet u.a.: Kontrollieren Sie, ob das Gerät beschädigt ist, bevor sie es installieren oder benutzen. Im Falle einer Beschädigung das Gerät nicht benutzen und den Lieferanten zurate ziehen . Nicht für den Außengebrauch bestimmt und nicht in Nassräumen, wie Bad, Dusche und Schwimmbad benutzen. Das Gerät nicht direkt unter einer Wandsteckdose aufstellen. Dieses Gerät darf nicht ohne Hilfe oder Aufsicht von Kindern oder sonstigen Personen mit körperlichen, sinnlichen oder geistigen Beeinträchtigungen benutzt werden, die zu einer unsicheren Verwendung führen können. Beaufsichtigen Sie Kinder und achten Sie darauf, dass sie nicht mit dem Gerät spielen. Das Gerät nicht in Reihe mit einem Thermoregler, einer Zeitschaltuhr oder einem andern Gerät, das das Gerät automatisch einschaltet, verwenden. Sobald der Kamin installiert ist, darf er nicht mehr umgestellt oder auf den Rücken gelegt werden, ohne das Wasser aus dem Wassertank und dem Auffangbehälter zu entfernen. Das Gerät darf nicht in Betrieb gesetzt werden, wenn die Lampen defekt sind. Darauf achten, dass Mobiliar, Vorhänge oder sonstige brennbare Materialien nicht näher als 1 Meter vom Kamin entfernt aufgestellt werden. Im Störungsfall oder wenn das Gerät für einen längeren Zeitraum nicht verwendet wird, Stecker aus der Wandsteckdose ziehen. Obwohl dieser Kamin die Sicherheitsnormen erfüllt, raten wir von einer Verwendung auf hochflorigem Fußbodenbelag oder einem langhaarigen Teppich ab. Das Gerät ist so aufzustellen, dass der Stecker erreichbar ist. Ist das Anschlusskabel beschädigt, ist es vom Hersteller, einem Servicetechniker oder einer anderen qualifizierten Person auszuwechseln, um Gefahr zu vermeiden. Anschlusskabel von der Kaminvorderseite entfernt halten. WARNUNG: Um Überhitzung zu verhindern, darf der Kamin nicht abgedeckt werden. Keine Gegenstände oder Kleidungsstücke auf den Kamin ablegen und darauf achten, dass die Luftzirkulation um den Kamin nicht verhindert wird.25 < < < <

Der Kamin produziert einen Flammeffekt ohne Heizungsfunktion. Dadurch können Sie das ganze Jahr hindurch den Flammeffekt genießen. Der Gala kann mit oder ohne Glas verwendet werden und er kann als einseitiger oder Tunnelkamin eingebaut werden. ACHTUNG: Wird das Gerät in einem Raum verwendet, in dem es wenig Hintergrundgeräusche gibt, ist es möglich, dass ein Geräusch hörbar ist, das durch die Motorik des Flammeffektes verursacht wird. Das ist normal und kein Grund zur Besorgnis. Benutzen Sie nur Leitungswasser mit einer max. Härte von 10°Dh (dies können Sie bei Ihrem Wasserlieferanten nachfragen). Dies ist erforderlich, um die Lebensdauer der Raucheinheit zu verlängern. In Situationen mit einer höheren Wasserhärte muss das Wasser filtriert werden (z. B. mit einem Maxtra-Filter). Benutzen Sie für die Reinigung kein Entkalkungsmittel, dies verkürzt die Lebensdauer der Raucheinheit.

3.3 Elektroanschluss

Dieses Gerät ist an eine geerdete Wandsteckdose anzuschließen. Kontrollieren Sie, bevor Sie den Kamin anschließen, ob die Netzspannung den Angaben auf dem Typenschild entspricht.

3.4 Installationsanweisung

Kamin sorgfältig auspacken und die Verpackung für eine eventuelle künftige Nutzung aufheben, z. B. für einen Umzug oder für die Rücksendung des Kamins an Ihren Lieferanten. Die Fernbedienung, die Batterien und die Lampen sind mit dem Holzset verpackt. Lesen Sie die Warnungsaufkleber sorgfältig. Die richtigen Einbaumaße sind der Maßzeichnung in Abbildung 1a oder 1b, je nach Einbauweise, zu entnehmen. Stets darauf achten, dass der Kamin waagerecht steht und das Glas entfernt werden kann.

3.4.1 Glas entfernen.

Die 2 Saugglocken auf dem Glas anbringen. Das Glas aus dem unteren Falz herausheben und den unteren Teil des Glases nach vorne und nach unten bewegen. Das Glas wird in umgekehrter Reihenfolge wieder angebracht.

3.4.2 Kamin mit Fassade aufstellen.

Bodenplatte auf den Fußboden legen und Kamin auf die Bodenplatte stellen; darauf achten, dass er waagerecht steht, und mit der Rückwand verschrauben. Das Anschlusskabel kann in die V-Rille der Bodenplatte gelegt werden. Der Gala hat eine MDF Schublade, entfernen Sie diese und montieren Sie die Natursteinen Schublade, welche bei der Fassade mitgeliefert wird.26 < < < <

Der Gala hat eine Glasrückwand, wenn diese nicht erwünscht ist, kann diese entfernt werden. Lösen Sie hierfür die 4 Schrauben an der Rückwand, entfernen Sie das Glas und montieren Sie die Rückwand wieder mit den 4 Schrauben. Restlichen Kaminsims aufbauen und darauf achten, dass das Glas entfernt werden kann.

3.4.3 Kamin als einseitiger ohne Fassade oder als Tunnelkamin aufstellen.

Der Gala kann in einem Holzumbau eingebaut werden. Der Gala hat eine Glasrückwand, wenn diese nicht erwünscht ist, kann diese entfernt werden. Lösen Sie hierfür die 4 Schrauben an der Rückwand, entfernen Sie das Glas und montieren Sie die Rückwand wieder mit den 4 Schrauben. Wenn der Gala als Tunnelkamin eingebaut wird, entfernen Sie bitte die Rückwand anhand der 4 Schrauben. Die Glasplatte wird sichtbar. Darauf achten, dass das Gerät waagerecht steht und das Glas entfernt werden kann. Das Gerät muss mit 2 Schrauben mit dem Umbau verschraubt werden. Auf eine ausreichende Lüftung des Umbaus achten. Der Gala hat eine MDF Schublade, welche in jeder gewünschten Farbe gestrichen werden kann.

3.5 Bedienungsanleitung

3.5.1 Benutzungshinweise

1. Zunächst Wassertank befüllen, bevor Sie das Gerät einschalten (siehe Abschn. 3.7.2).

2. Schublade nur nach vorne ziehen, um dem Kamin zu bedienen, den Wassertank erneut zu

befüllen oder eine Lampe auszuwechseln. Sonst kann es zu einem hohen Wasserniveau in dem Auffangbehälter sowie einem niedrigeren Flammeffekt kommen. Tritt dies ein, das Wasser des Auffangbehälters entleeren, wie in Abschn. 3.8.2 angegeben.

3. Bei einer Flammenhöhe im kleinsten Stand beträgt der Wasserverbrauch 40 ml pro Stunde

und kann das Gerät 3mal so lange wie im höchsten Stand brennen.

4. Kamin nicht bewegen oder umstellen, wenn sich Wasser in dem Wassertank oder im

Auffangbehälter befindet.

5. Die Flammen können einen realistischeren Effekt erhalten, wenn der Knopf der

Flammkontrolle heruntergedreht wird.

6. Geben Sie dem Flammengenerator etwas Zeit, auf die Änderungen zu reagieren, wenn Sie

den Flammeffekt ändern.

7. Wird das Gerät über 2 Wochen nicht verwendet, müssen der Wassertank und der

Auffangbehälter geleert und mit einem Tuch getrocknet werden.

8. Ist der Wassertank leer, erlöschen die Lampen und sind zwei Signaltöne hörbar. Der Kamin

wechselt in den Stand-by Betrieb.

9. Die Lampen müssen regelmäßig inspiziert werden, wie in Abschn. 3.8.1 beschrieben.27 < < < <

Je nach Zimmertemperatur und Feuchtigkeit kann etwas Kondensation in das Kamininnere gelangen. Dies kann reduziert werden, wenn der Flammeffekt niedriger geregelt wird, bis das Glas erwärmt ist. Handbedienung. Die Handbedienung des Gala opti-myst befindet sich hinter der Schublade. (Siehe Abb. 3) Schalter “A”: - Hauptschalter. Schalter “B”: - Ein/Aus-Schalter. einmal drücken, um den Flammeffekt zu aktivieren. Dies wird durch einen Signalton angezeigt. Obwohl die Lampen sofort brennen, dauert es doch noch ca. 30 Sekunden, bis der Flammeffekt beginnt. Einmal drücken um den Kamin in “Stand-by” zu schalten. Dies wird durch einen Signalton angedeutet. Taste “C”: - Regelt die Intensität des Flammeffekts. Rechtsherum drehen heißt Erhöhung des Flammeffekts, linksherum Reduzierung des Flammeffekts.

3.5.2 Die Funktionsweise der Fernbedienung.

Darauf achten, dass sich der Schalter “A” (siehe Abb. 2) in der “ON” ( I )-Stellung befindet. Mit der Fernbedienung auf den Kamin zielen. Die Fernbedienung hat 2 Tasten (siehe Abb. 8). Die Funktionen sind wie folgt: Einmal drücken, um den Flammeffekt zu aktivieren. Dies wird durch einen Signalton angedeutet. Stand-by Dies wird durch einen Signalton angedeutet.

3.6.1 Batterienwechsel.

1. Batterieklappe auf der Rückseite der Fernbedienung entfernen. (siehe Abb. 8).

2. Batterien einlegen.

Die Batterien müssen gemäß den geltenden Vorschriften entsorgt werden.

WARNUNG: Stets den Stecker aus der Wandsteckdose ziehen, bevor Sie Wartungsarbeiten vornehmen.

Ist eine große Rauchmenge grau oder farblos, brennen möglicherweise eine oder mehrere Lampen nicht. Sie können dies wie folgt überprüfen.

1. Die Schublade nach vorne ziehen, während der Flammeffekt aktiv ist (siehe Abb. 3).

2. Betrachten Sie die Lampen aus der Distanz, um zu sehen, welche Lampe(n) defekt ist/sind.

3. Schalter “A” in die “OFF”-Stellung bewegen, und Stecker aus der Wandsteckdose ziehen.

4. Das Gerät 20 Minuten stehen lassen, um die Lampe(n) richtig abkühlen zu lassen, bevor Sie

5. Wassertank ausbauen, indem Sie ihn nach oben und nach vorne bewegen und in ein

6. Auffangbehälter entfernen, wie dargestellt in Abschnitt 3.8.2.

7. Defekte Lampe(n) entfernen, indem Sie diese aus ihrem Halter ziehen (siehe Abb. 5 und 6).

Diese gegen eine Dimplex Opti - Opti-myst, 12V, 50W, Basis Gu 5.3, 8º Strahlungswinkel, Farblampe auswechseln. (bei Ihrem Händler erhältlich).

8. Die Lampe(n) mit den 2 Stiften vorsichtig in die dazu vorgesehenen Löcher drücken

(siehe Abb. 5 und 6).

9. Auffangbehälter und Wassertank wieder anbringen.

10. Stecker in Wandsteckdose stecken und Schalter “A” in die “ON”-Stellung bewegen.

3.7.2 Befüllen des Wassertanks.

Benutzen Sie das Gerät zum ersten Mal oder sind zwei Signaltöne hörbar und sind die Lampen ausgegangen, muss der Wassertank befüllt werden. Gehen Sie dabei wie folgt vor.

1. Schublade aufziehen.

2. Schalter “A” in die “OFF”(0) bewegen (siehe Abb. 2).

3. Wassertank ausbauen, indem Sie ihn anheben.

4. Wassertank in das Spülbecken bringen und Verschluss öffnen (siehe Abb. 7).

5. Wassertank mit Wasser mit einer Härte, wie in Kapitel 2 erläutert, befüllen.

6. Verschluss wieder aufschrauben.

7. Wassertank mit Tankverschluss nach unten und der flachen Seite auf der Vorderseite wieder

8. Schalter “A” in die “ON” ( I )-Stellung bewegen (siehe Abb. 2).

9. Flammeffekt und Heizung mit Schalter “B” oder Fernbedienung regeln (siehe Kap. 3.5).

10. Schublade zurückschieben.

WARNUNG : Stets den Stecker aus der Wandsteckdose ziehen, bevor Sie Wartungsarbeiten vornehmen . Keine Kunststoffteile des Opti-myst in den Geschirrspüler stellen. Benutzen Sie für die Reinigung kein Entkalkungsmittel, das verkürzt die Lebensdauer der Raucheinheit. Wir empfehlen Ihnen, die folgenden Bauteile alle 2 Wochen zu reinigen, insbesondere in Regionen mit hartem Wasser: Schraubverschluss des Wassertanks, Auffangbehälter mit Dampfverteiler, Luftfilter. Zur Reinigung ein weiches, sauberes Tuch verwenden, niemals scheuernde oder beißende Reinigungsmittel.

3.8.1 Schraubverschluss des Wassertanks

1. Schublade nach vorne ziehen (siehe Abb. 3).

2. Schalter “A” in die “OFF”(0)-Stellung bewegen (siehe Abb. 2).

3. Wassertank ausbauen und in ein Spülbecken stellen, Verschluss nach oben.

4. Schraubverschluss entfernen.

5. Die Innenoberflächen des Schraubverschlusses mit der mitgelieferten Bürste reinigen, dabei

den Gummiring besonders beachten.

6. Eine kleine Menge Seifenlauge in den Vorratsbehälter geben, Verschluss wieder

aufschrauben und das Ganze gut hin und her schütteln. Daraufhin Tank und Verschluss gründlich ausspülen, bis die gesamte Seifenlauge weggespült ist.

7. Vorratsbehälter mit Leitungswasser befüllen und Verschluss wieder aufschrauben.

3.8.2 Auffangbehälter

1. Schublade nach vorne ziehen (siehe Abb. 3).

2. Schalter “A” in die “OFF”(0)-Stellung bewegen (siehe Abb. 2).

3. Wassertank ausbauen und in ein Spülbecken stellen, Verschluss nach oben.

4. Stecker, der sich auf der linken Seite des Auffangbehälters befindet, ziehen, indem Sie die

beiden Schrauben lösen und den Stecker vorsichtig ziehen (siehe Abb. 9).

5. Durch Drehen der beiden Verschlüsse des Auffangbehälters um 90° können Sie den

Auffangbehälter mit dem Dampfverteiler komplett anheben (siehe Abb. 10 und 11). Achten Sie dabei darauf, dass Sie den Behälter waagerecht halten, da sich Wasser im Auffangbehälter befindet.

6. Daraufhin die ganze Einheit in das Spülbecken stellen.30 < < < <

7. Die beiden Verschlüsse des Behälters um 90° drehen; der Dampfverteiler kann entfernt

werden (siehe Abb. 12).

8. Behälter schräg halten, sodass das Wasser vollständig auslaufen kann (siehe Abb. 13).

9. Eine kleine Menge Seifenlauge in den Auffangbehälter geben und die mitgelieferte Bürste

verwenden, um alle Oberflächen, einschließlich der Metallscheiben und der Gummiverbindung, zu reinigen. Gummiverbindungen nicht entfernen (siehe Abb. 14 und 15).

10. Ist der Auffangbehälter gereinigt, diesen mit sauberem Wasser nachspülen.

11. Absetzfläche des Dampfverteilers mit der Bürste reinigen und gründlich mit Wasser

nachspülen. (siehe Abb. 16 und 17).

12. Das Ganze wieder einbauen, indem Sie die vorigen Schritte in umgekehrter Reihenfolge

1. Schublade nach vorne ziehen (siehe Abb. 3).

2. Schalter “A” in die “OFF”(0)-Stellung bewegen (siehe Abb. 2).

3. Wassertank ausbauen und in ein Spülbecken stellen, der Verschluss nach oben gerichtet.

4. Kunststoffhalter des Luftfilters vorsichtig hochziehen (siehe Abb. 18).

5. Filter aus dem Kunststoffhalter herausnehmen.

6. Filter mit Wasser abspülen und mit Küchenpapier trocknen.

7. Filter wieder einsetzen; darauf achten, dass der schwarze Teil auf dem Kunststoffhalter

liegt (siehe Abb. 19).

8. Wassertank wieder einsetzen.

9. Schalter “A” in die “ON” (I)-Stellung bewegen (siehe Abb. 2).

10. Die Schublade vorsichtig schließen.

Elektrogeräte, die in der Europäischen Gemeinschaft verkauft werden, dürfen am Ende ihrer Lebensdauer nicht als Haushaltsabfall entsorgt werden, sondern sind bei einer dafür vorgesehenen Wiederverwertungsstelle abzuliefern. Informieren Sie sich bei Ihrer örtlichen Behörde oder dem Einzelhandel nach einer Wiederverwertungsstelle in Ihrer Nähe.31 < < < <

Symptom Ursache Aktion. Flammeffekt startet nicht. Der Stecker befindet sich nicht in der Wandsteckdose. Schalter ”A” befindet sich in der "ON" Position, aber der Schalter “B” ist nicht gedrückt. Niedriges Wasserniveau. Stecker am Auffangbehälter ist nicht gut verbunden (siehe Abb.9). Stecker in Wandsteckdose stecken.

Schalter “B”:” drücken (siehe Abb. 2). Steht der Schalter auf "ON",

Wassertank befüllen. Anschluss im Geräteinnern kontrollieren (siehe Abb. 9). Der Flammeffekt ist zu niedrig. Die Flammeffekttaste “C” steht auf niedrig (siehe Abb.2). Das Wasserniveau im Auffang- behälter ist zu hoch, da die Schublade einige Male geöffnet wurde, der Wassertank einige Male herein- und heraus- genommen wurde und der Kamin umgestellt wurde. Die Metallscheiben im Auffangbehälter sind schmutzig (siehe Abb.14). Flammeffekttaste “C” hochdrehen (siehe Kapitel 3.5.2)

Ist das Wasserniveau im Auffangbehälter höher als 40 mm, muss der Auffangbehälter im Spülbecken geleert werden.

Metallscheiben mit der mitgelieferten Bürste reinigen (siehe Kapitel 3.8.2) Unangenehme Gerüche während der Benutzung. Schmutziges oder altes Wasser. Verwendung von unfiltriertem Leitungswasser. Einheit reinigen, wie in Kapitel 3.8 beschrieben Nur filtriertes Leitungswasser verwenden. Der Flammeffekt hat zu viel Rauch Flammeffekttaste “C” steht zu hoch Flammeffekttaste “C” herunterdrehen (siehe Kapitel 3.5.2) Langsam drehen, bis das Minimum erreicht ist. Taste ¼- Umdrehung rechtsherum drehen; dem Rauchgenerator etwas Zeit geben, sich anzupassen. Die Lampen brennen nicht und es ist kein Rauch sichtbar. Wassertank ist leer Gerät ist nicht korrekt angeschlossen Gerät ist ausgeschaltet. Wassertank befüllen (siehe Kapitel 3.7.2). Kontrollieren Sie, ob der Stecker richtig in der dose steckt Schalter “A” in die “ON” Stellung bewegen und/oder Schalter “B” einmal drücken, bis ein Signalton hörbar ist. Kondensation auf der Scheibe:. Die Glasoberfläche ist kalt. Den Flammeffekt während dieses Verfahrens herunterdrehen. Anschlag auf der Scheibe:. Unfiltriertes Wasser benutzt Filtriertes Wasser benutzen.32 < < < <
