Producttype	Draadloze deur-/raamsensor
Merk	Smanos
Model	DS2300
Voeding	3 V DC (2 CR2032 lithiumbatterijen)
Stroomverbruik in standby	< 1 μA
Stroomverbruik bij alarm	< 10,5 mA
Transmissieafstand	< 80 m in open ruimte
Radiofrequentie	868 MHz
Behuizingsmateriaal	ABS-kunststof
Afmetingen (zender-ontvanger)	72,5 x 28 x 10 mm
Afmetingen (magnetisch element)	58 x 14 x 9,5 mm
Vochtigheidsomstandigheden	< 80 % RV (zonder condensatie)
Hoofdfuncties	Openen/sluiten detectie, sabotagebeveiliging
Sabotagebeveiliging	Geïntegreerd sabotagecontact, activeert alarm bij manipulatie
Indicatielampje	LED: knippert één keer bij inbraak; knippert elke 3 seconden bij bijna lege batterij
Installatie	Bevestiging met dubbelzijdig plakband (afstandhouders aanbevolen op metalen oppervlakken)
Verbinding	Draadloos met bedieningspaneel; driehoekige markeringen tegenover elkaar op < 1 cm
Onderhoud en reiniging	Reinigen met een zachte droge doek; geen oplosmiddelen gebruiken
Reserveonderdelen en repareerbaarheid	Vervangbatterijen CR2032; andere onderdelen niet gespecificeerd
Veiligheid	Geïntegreerde sabotagebeveiliging
Algemene informatie	Sensor geschikt voor deuren en ramen; niet compatibel met roldeuren

Veelgestelde vragen - DS2300 smanos

Hoe installeer ik de DS2300 sensor?

Bevestig de zender-ontvanger en het magnetische element op de gewenste oppervlakken (deur of raam) met behulp van de meegeleverde dubbelzijdige plakband. Zorg ervoor dat de twee driehoekige markeringen tegenover elkaar staan en minder dan 1 cm uit elkaar zijn. Als het oppervlak metaal is, gebruik dan afstandhouders om de sensor te verhogen.

Hoe verbind ik de sensor met het bedieningspaneel?

Activeer de verbindingsfunctie op uw bedieningspaneel. Houd de magneet minstens 2 cm van de zender-ontvanger. Het paneel geeft een pieptoon ter bevestiging. Als er twee pieptonen klinken, is de sensor al eerder verbonden.

Wat moet ik doen als de LED elke 3 seconden knippert?

Dat geeft aan dat de batterijen bijna leeg zijn. Vervang beide CR2032-batterijen zo snel mogelijk.

Wat is het bereik van de sensor?

De transmissieafstand is minder dan 80 meter in open ruimte, zonder storingen. Obstakels (muren, meubels) kunnen het bereik verminderen.

Werkt de sensor op een metalen deur?

Ja, maar het is nodig om afstandhouders onder de zender-ontvanger en de magneet te gebruiken om magnetische interferentie te voorkomen. Deze sensor is niet geschikt voor roldeuren.

Hoe test ik de sensor?

Open na installatie de deur of het raam. De LED moet eenmaal knipperen en het bedieningspaneel moet een alarm activeren. Als er geen signaal is, controleer dan de uitlijning van de markeringen en de afstand.

Hoe vervang ik de batterijen?

Open het batterijcompartiment van de zender-ontvanger. Vervang beide CR2032-batterijen met de juiste polariteit. Plaats het deksel terug. Test na vervanging de sensor.

Wat betekenen de pieptonen van het bedieningspaneel tijdens de verbinding?

Een enkele pieptoon geeft een succesvolle verbinding aan. Twee pieptonen betekenen dat de sensor al was verbonden. Als er geen pieptoon is, controleer dan of het paneel in de verbindingsmodus staat en of de markeringen goed zijn uitgelijnd.

Is de sensor compatibel met andere merken centrale?

Deze sensor is ontworpen voor gebruik met Smanos bedieningspanelen die compatibel zijn met 868 MHz. Controleer voor andere merken de frequentie- en protocolcompatibiliteit.

Hoe reinig ik de sensor?

Gebruik een zachte, droge doek om het oppervlak af te vegen. Gebruik geen chemische of schurende producten die de behuizing kunnen beschadigen.

GEBRUIKSAANWIJZING DS2300 smanos

Het magnetoelcontact beval een zender en een magnetoet, die op een deur, een venster of op elk ander object, dat kan worden geopend of gesloten, kuren worden gemonteerd. Wanner de zender en magnetoet worden gezehden, zendt het magnetocontact een signalaar het bedieningspaneel en het bedieningspaneel activeert het alarm. De sabotageschakelaar zorgt ervoor, dat een sabotagepoging om het magnetocontact te demonteren het alarm activeert.

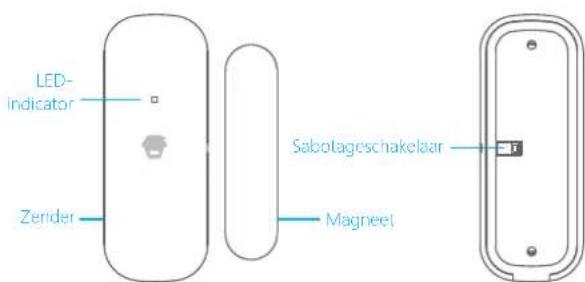

Overzicht

Voorkant Achterkant

NLNL

LED-indication

Knippert een keer: Indringer worded gedetecteerd

Knippert een keer per drie seconden na activering: Lage

batterijspanning. Vervang de batterij zo snel möglichk.

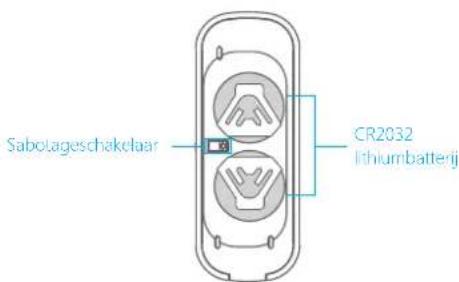

Overzicht binnenzijde

Let op: Wanner de sabotageschakelaar worden ingedrukt, za het system omnidelijk con alarm goven

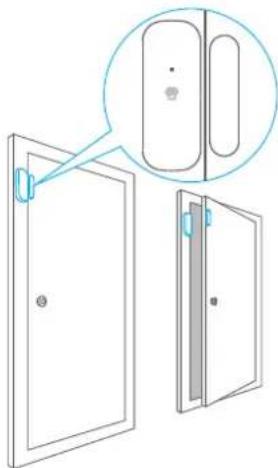

Installation

Na vaststelling dat het deur-/raamcontact goed werkkt, kunt u de volgende installmentiestappen nemen:

Bevestig de zender en de magneet met dubbelzijdige tape op de gewenste locaties (zoals deuren of ramen, die kunden worden gepend en gesloten).

Let op: Indien dit product op een metalen deur worden geinstalleerd, plaals dan afstandhouders onder de zender en de magneeet. Dit product is net geschikt voor rolluiken. Geleeve voor dat gekrueken roluiksensor te kopen.

NLNL

Het aansluien van het deur-/raamcontact is om een draadloze verbindingussen het deur-/raamcontact en het bedieningspaneel tot stand te brengen.

1. Zorg ervoor dat de driehoekjes zich bij elkaar zitten en binnen het bereik van 1cm is.
2. Stel het bediendingspaneel in op verbindingsmodus. (Voor gedetailleerde informatatie verwijzen wij় de desbetreffende handleiding.)
3. Houd de zender en de magneel meer dan 2 cm uit elkaar. Het bedieningspaneel alot een pieptoon horen, wat een geslaagde verbinding aangeeft.

Let op: Als het bedieningspaneel bij de bovenstaande handeling twee koer piepil, beteken dit dal het magnietcontact al erder is aangeskolen.

Specifications

Stroomvoorziening: DC 3 V (2 x CR2032 lithium knoopel-batterij)

Stroomverbruikstandby: < 1 uA

Stroomverbruik alarm: < 10,5 mA

Zendbereik: < 80m (open ruimte/geen storing)

Radiofrequency:868MHz

Materialiaal behuizing: ABS kunststof

Voorwaarden voor goede werking:

Temperatuur: -10 °C tot +55 °C

Relativie vochtigkeit: < 80% (geen condensatie)

Zenderafmetingen: 72.5 × 28 × 10 ~mm

Magneetafmetingen: 58× 14× 9.5mm
