Produkttyp	Kabelloser Tür-/Fenstersensor
Marke	Smanos
Modell	DS2300
Stromversorgung	3 V DC (2 Lithiumbatterien CR2032)
Standby-Stromverbrauch	< 1 μA
Alarmstromverbrauch	< 10,5 mA
Übertragungsreichweite	< 80 m im freien Gelände
Funkfrequenz	868 MHz
Gehäusematerial	ABS-Kunststoff
Abmessungen (Sender-Empfänger)	72,5 x 28 x 10 mm
Abmessungen (Magnetelement)	58 x 14 x 9,5 mm
Feuchtigkeitsbedingungen	< 80 % RH (ohne Kondensation)
Hauptfunktionen	Öffnungs-/Schließerkennung, Sabotageschutz
Sabotageschutz	Integrierter Sabotageschalter, löst Alarm bei Manipulation aus
LED-Anzeige	LED: blinkt einmal bei Einbruch; blinkt alle 3 s bei schwacher Batterie
Installation	Befestigung mit doppelseitigem Klebeband (Abstandshalter auf Metallflächen empfohlen)
Verbindung	Kabellos mit der Zentrale; Dreieckmarkierungen gegenüber < 1 cm
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Ersatzteile und Reparierbarkeit	Ersatzbatterien CR2032; andere Teile nicht spezifiziert
Sicherheit	Integrierter Sabotageschutz
Allgemeine Informationen	Sensor geeignet für Türen und Fenster; nicht kompatibel mit Rollläden

Häufig gestellte Fragen - DS2300 smanos

Wie installiere ich den DS2300 Sensor?

Befestigen Sie den Sender-Empfänger und das Magnetelement auf den gewünschten Oberflächen (Tür oder Fenster) mit dem mitgelieferten doppelseitigen Klebeband. Stellen Sie sicher, dass die beiden dreieckigen Markierungen einander gegenüberstehen und weniger als 1 cm voneinander entfernt sind. Wenn die Oberfläche metallisch ist, verwenden Sie Abstandshalter, um den Sensor zu erhöhen.

Wie verbinde ich den Sensor mit der Zentrale?

Aktivieren Sie die Verbindungsfunktion an Ihrer Zentrale. Entfernen Sie den Magneten mindestens 2 cm vom Sender-Empfänger. Die Zentrale gibt einen Piepton zur Bestätigung der Verbindung aus. Wenn zwei Pieptöne ertönen, wurde der Sensor bereits zuvor verbunden.

Was tun, wenn die LED alle 3 Sekunden blinkt?

Dies weist darauf hin, dass die Batterien fast leer sind. Ersetzen Sie die beiden CR2032-Batterien so bald wie möglich.

Wie groß ist die Reichweite des Sensors?

Die Übertragungsreichweite beträgt weniger als 80 Meter im freien Gelände ohne Störungen. Hindernisse (Wände, Möbel) können die Reichweite verringern.

Funktioniert der Sensor an einer Metalltür?

Ja, aber es ist notwendig, Abstandshalter unter dem Sender-Empfänger und dem Magneten zu verwenden, um magnetische Störungen zu vermeiden. Dieser Sensor ist nicht für Rollläden geeignet.

Wie teste ich den Sensor?

Öffnen Sie nach der Installation die Tür oder das Fenster. Die LED sollte einmal blinken und die Zentrale sollte einen Alarm auslösen. Wenn kein Signal erfolgt, überprüfen Sie die Ausrichtung der Markierungen und den Abstand.

Wie wechselte ich die Batterien?

Öffnen Sie das Batteriefach des Sender-Empfängers. Ersetzen Sie die beiden CR2032-Batterien unter Beachtung der Polarität. Setzen Sie den Deckel wieder auf. Nach dem Wechsel testen Sie den Sensor.

Was bedeuten die Pieptöne der Zentrale bei der Verbindung?

Ein einzelner Piepton zeigt eine erfolgreiche Verbindung an. Zwei Pieptöne bedeuten, dass der Sensor bereits verbunden war. Wenn kein Piepton ertönt, überprüfen Sie, ob sich die Zentrale im Verbindungsmodus befindet und die Markierungen richtig ausgerichtet sind.

Ist der Sensor mit anderen Zentralenmarken kompatibel?

Dieser Sensor ist für den Betrieb mit Smanos-kompatiblen 868 MHz-Zentralen ausgelegt. Für andere Marken überprüfen Sie die Frequenz- und Protokollkompatibilität.

Wie reinige ich den Sensor?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel, die das Gehäuse beschädigen könnten.

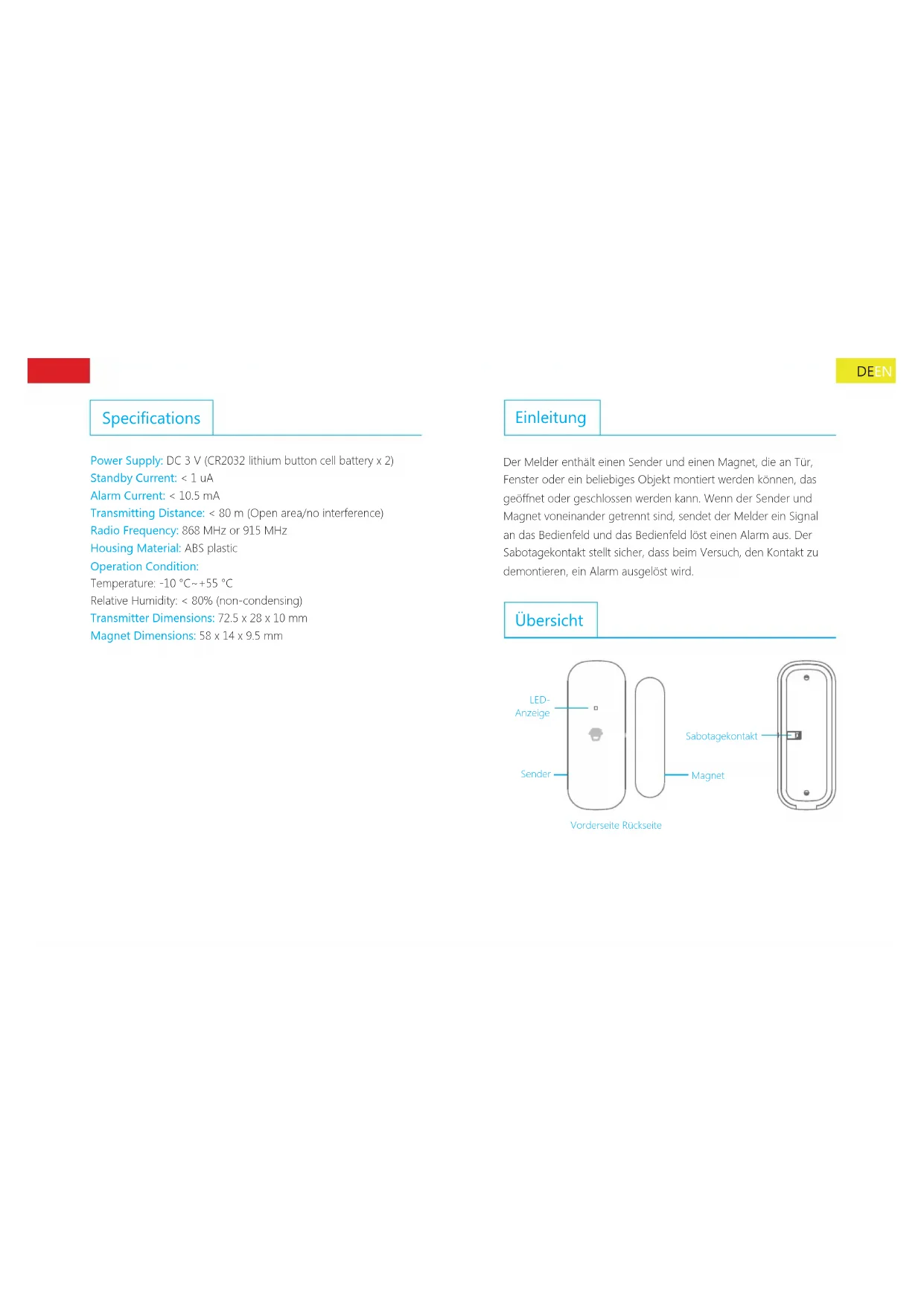

BEDIENUNGSANLEITUNG DS2300 smanos

Der Melder enthalt einen Sender und einen Magnet, die an Tur, Fenster oder ein beliebiges Objekt montiert werden konnen, das geöffnet oder geschlossen werden kann. Wenn der Sender und Magnet voneinander getrennt sind, sendet der Melder ein Signal an das Bedienfeld und das Bedienfeld lost einen Alarm aus. Der Sabotagekontakt stellt sicher, dass beim Versuch, den Kontakt zu demontieren, ein Alarm ausgelost wird.

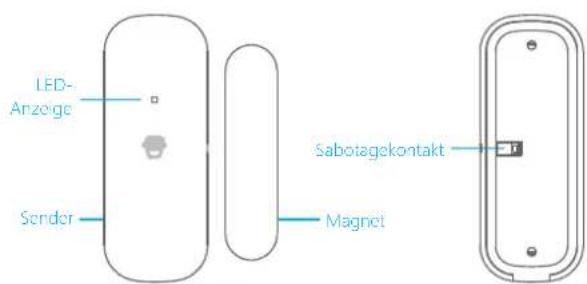

Übersicht

Vorderseite Rückseite

DEDE

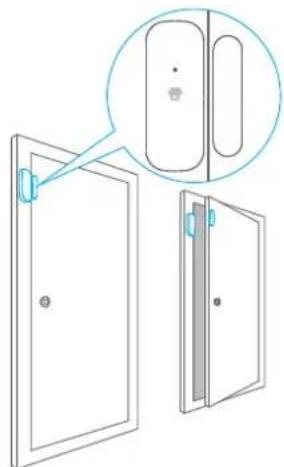

Installation

Nach der Bestätigung, dass der Tur-/Fenstermelder einwandfrei Funktioniert, können Sie die folgenden Installationsschritte ausführten:

Befestigen Sie Sender und Magnet an den gewünschten Stellen (z. B. Tur oder Fenster zum Offnen und Schlieben) mit doppelseitigem Klebeband.

Hinweis: Wenn das Produkt auf einer Metalltur montiert wird, plazizieren Sie Abstandshalter unter Sonder und Magnet. Dieses Produkt ist nicht geeignet für Turen mit Rolladen, erwerben Sieitte einen entsprchenden Sensor fur Turen mit Rolladen.

LED-Anzeige

Einmaliges Blinken: Eindringling wird erkannt. Einmaliges Blinken alle 3 Sekunden nach Auslösung: Schwache Batterien. Ersetzen Sie die Batterie so bald wie möglich.

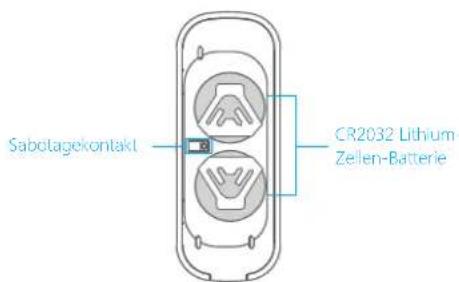

PCB-Layout

Hinweis: Wenn der Sabotagekontakt gecruck wird, lost das System sofort Alarm aus.

DEDE

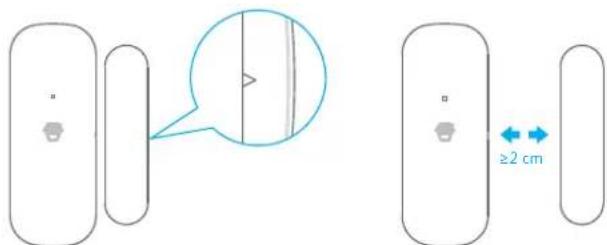

Anschlieben des Tur-/Fensterkontakts

Das Anschlieben des Tur-/Fenstermelder besteht aus dem Aufbau einer drahtlosen Verbindung mit dem Bedienfeld.

1. Stellen Sie sicher, dass das Dreieckssymbol nahe beieinander und innerhalb des Bereichs von 1 cm ist.
2. Das Bedienfeld tritt in den Verbindungszustand (Einzelheiten finden Sie in der zugehörigen Bedienungsanleitung).
3. Trennen Sie Sender und Magnet mehr als 2 cm voneinander; das Bedienfeld gibt einen einmaligen Signalton aus, der auf die erfolgliche Verbindung hinweist.

Hinweis: Wenn das Bedienfeld nach der oben beschriebenen Aktion zwei Signaltöne ausgibt, beleutet das, dass der Kontakt zuvor schon angeschlossen wurde.

Technische Daten

Stromversorgung: DC 3 V (CR2032 Lithium-Knopfzellen-Batterie x 2)

Ruhestrom: < 1 uA

Alarmstrom: <10.5 mA

Übertragungsdistan: < 80 m (offener Bereich/keine Störungen)

Gehäusematerial: ABS-Kunststoff

Betriebszustand:

Temperature: -10 °C + 55 °C

Relative Luftfeuchigkeit: <80% (nicht-kondensierend)

Abmessungen des Senders: 72.5 × 28 × 10 ~mm

Abmessungen des Magneten: 58 × 14 × 9.5 ~mm
