| Produkttyp | Glasbruchmelder |
| Marke | Smanos |
| Modell | GB1260 |
| Abmessungen (L x B x H) | 54 x 15 x 106,5 mm |
| Stromversorgung | DC 12 V, 500 mA |
| Ruhestrom | < 2,6 mA |
| Alarmstrom | < 28 mA |
| Erkennungsreichweite | Max. 7 m |
| Übertragungsdistanz (Freifeld) | < 80 m |
| Funkfrequenz | 868 MHz |
| Gehäusematerial | ABS-Kunststoff |
| Betriebstemperatur | -10 °C bis 55 °C |
| Relative Luftfeuchtigkeit | < 80 % (nicht kondensierend) |
| Erkennungsprinzip | Akustische Analyse von Glasbruchfrequenzen |
| LED-Anzeige | Ja (blinkt bei Erkennung) |
| Sabotagekontakt | Interner Sabotagekontakt (rückseitig) |
| Empfindlichkeitseinstellung | Einstellbar (niedrig/hoch) |
| Zoneneinstellung | Ja (einstellbar) |
| Testfunktion | Ja (durch Klopfen auf Glas) |
| Installation | An Decke oder Wand, in der Nähe des zu schützenden Glases |
| Befestigung | Doppelseitiges Klebeband |
| Reinigung | Gehäuse mit trockenem Tuch reinigen |
| Anschluss an Bedienfeld | Funkverbindung (868 MHz) |
Häufig gestellte Fragen - GB1260 smanos
Benutzerfragen zu GB1260 smanos
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Detektor kostenlos im PDF-Format! Finden Sie Ihr Handbuch GB1260 - smanos und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GB1260 von der Marke smanos.
BEDIENUNGSANLEITUNG GB1260 smanos
Der Glasbruchmelder reagiert auf gebrochenes Glas und sendet einen Alarm aus. Das Produkt erfasst Umgebungsgeräusche mit einem hoch präzisen Mikrofon und analysiert und beurteilt das Signal per Mikroprozessor nach dem Filtern und Vergrößern des empfangenen akustischen Signals, um effektiv Fehlalarme zu vermeiden. Das Produkt ist geeignet für Gebäude, Banken, Hotels, Geschäfte, Wohnräume etc.
Produktübersicht
Vorderansicht
Rückansicht
Schallaufnahmeloch
LED-Anzeige
Anschluss für Netzteil
Testen
Verbinden Sie den Adapter mit dem Stecker und stecken Sie dann das Netzteil in die Steckdose. Der Melder wechselt in den normalen Arbeitsmodus, nachdem die LED-Anzeige einmal blinkt. Durch das Klopfen auf ein Glasobjekt (z. B. Klopfen auf eine Glasflasche mit einem Metallöffel) empfängt der Melder das hohe Sprachfrequenzsignal. Inzwischen blinkt die LED-Anzeige einmal, was bedeutet, dass der Melder einwandfrei funktioniert.
Installation und Einstellung der Empfindlichkeit
Installieren Sie den Melder an Decke oder Wänden neben oder gegenüber dem zu schützenden Glas. Vermeiden Sie die Nähe zu lauten Objekten wie Glocken, Lüfter, Kompressoren und laute Maschinen. Achten Sie darauf, dass das Mikrofon direkt und
DE
ungehindert auf das zu schützende Glas gerichtet ist. Installationsschritte:
- Schließen Sie das Netzteil an den Anschluss des Melders an. Dann stecken Sie das Netzteil in die Steckdose.
- Reinigen Sie die Oberfläche am vorgesehenen Installationsort.
- Verwenden Sie das doppelseitige Klebeband zur Befestigung des Produkts am Installationsort.
Sie können die Empfindlichkeit des Melders entsprechend den Anforderungen einstellen. Wenn die Umgebung leicht Echos erzeugt, stellen Sie die Empfindlichkeit niedrig ein. Wenn in der Umgebung dämpfende Materialien vorhanden sind, stellen Sie die Empfindlichkeit hoch ein.

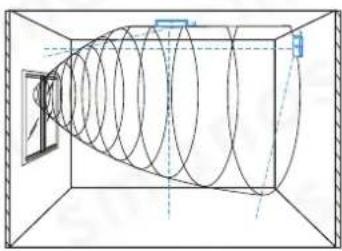

Installationsplan
Anschließen des Bedienfelds
Bitte verbinden Sie den Melder vor Gebrauch mit dem Bedienfeld:
Achten Sie darauf, dass das Bedienfeld im Verbindungsstatus ist. Drücken Sie auf den hinteren Sabotagekontakt des Melders, das Bedienfeld empfängt Funksignale vom Melder und gibt einen einmaligen Signalton aus. Verbindung erfolgreich hergestellt. Schalten Sie das Alarmsystem scharf und lösen Sie den hinteren Sabotagekontakt des Melders erneut aus und die Sirene des Bedienfelds heult, um anzuzeigen, dass die Verbindung zwischen beiden erfolgreich hergestellt wurde.
Technische Daten
Stromversorgung: DC 12 V 500 mA
Statischer Strom: < 2,6 mA
Alarmstrom: < 28 mA
Erkennungsreichweite: Max. 7 m
Übertragungsdistanz: <80 m (im offenen Gebiet)
Funkfrequenz: 868 MHz
Gehäusermaterial: ABS-Kunststoff
Betriebszustand:
Temperatur: -10 °C \~ 55 °C
Relative Luftfeuchtigkeit: <80 % (nicht-kondensierend)
Abmessungen des Melders (L x B x H): 54 X 15 X 106,5 mm
