Marke	Smanos
Modell	FD2000
Kategorie	Drahtloser Wassermelder
Erkennungsprinzip	Leitfähigkeit von Flüssigkeiten
Abmessungen Melder (L x B x H)	54 x 14,5 x 107 mm
Abmessungen Sonde (L x B x H)	64 x 13 x 31 mm
Gehäusematerial	ABS-Kunststoff
Alimentation	2x AAA 1,5V LR03
Batterielebensdauer	12 Monate Bereitschaftsbetrieb
Statischer Strom	< 29 µA
Alarmstrom	< 23 mA
Funkfrequenz	868 MHz
Übertragungsdistanz	< 80 m (im freien Gelände)
Betriebstemperatur	-10 °C bis +55 °C
Relative Luftfeuchtigkeit	< 80 % (nicht kondensierend)
Sabotagekontakt	Ja
Installation	Sonde horizontal festschrauben, Sender mit doppelseitigem Klebeband
Batteriewechsel	Gehäuse mit Schraubendreher öffnen
Anzeige	LED: einmaliges Blinken bei Alarm, jede 2 Sekunden bei schwachen Batterien
Lieferumfang	Melder, Sonde, Befestigungsmaterial, 2x AAA Batterien

Häufig gestellte Fragen - FD2000 smanos

Wie installiere ich den Wassermelder FD2000?

Entfernen Sie den Isolierstreifen, schrauben Sie die Sonde horizontal an der Erkennungsstelle fest und befestigen Sie den Sender mit doppelseitigem Klebeband an einer Stelle, die nicht nass wird. Richten Sie die Antenne nach oben.

Wie verbinde ich den Melder mit der Zentrale?

Versetzen Sie die Zentrale in den Lernstatus, benetzen Sie die Sonde mit Wasser. Wenn die Zentrale einen Signalton ausgibt, ist die Verbindung erfolgreich.

Was bedeutet das Blinken der LED?

Einmaliges Blinken: Flüssigkeit erkannt. Einmaliges Blinken alle zwei Sekunden: Schwache Batterien, bitte sofort wechseln.

Wie wechsle ich die Batterien?

Öffnen Sie das Gehäuse auf der Rückseite mit einem Schraubendreher und ersetzen Sie die Batterien durch zwei neue AAA 1,5V LR03 unter Beachtung der Polarität.

Welche Reichweite hat der Melder?

Die Übertragungsdistanz beträgt bis zu 80 Meter im freien Gelände (bei 868 MHz).

Kann ich den Melder im Außenbereich verwenden?

Der Betrieb ist nur im Innenbereich bei -10 °C bis +55 °C und einer Luftfeuchtigkeit unter 80 % (nicht kondensierend) empfohlen.

Wie teste ich den Melder?

Simulieren Sie einen Alarmfall, indem Sie die Sonde mit Wasser benetzen. Die LED blinkt einmal und die Zentrale sollte einen Alarm melden.

Was ist der Sabotagekontakt?

Der Sabotagekontakt löst einen Alarm aus, wenn das Gehäuse unerlaubt geöffnet wird.

Wie pflege ich das Gerät?

Reinigen Sie die Sonde gelegentlich mit einem feuchten Tuch. Vermeiden Sie aggressive Reinigungsmittel. Prüfen Sie regelmäßig die Funktion.

Was ist im Lieferumfang enthalten?

Der Lieferumfang umfasst den Melder, die Sonde, Befestigungsmaterial (Schrauben, doppelseitiges Klebeband) und zwei AAA-Batterien.

BEDIENUNGSANLEITUNG FD2000 smanos

Dies ist ein drahtloser Wassermelder, der auf der Leitfähigkeit von Flüssigkeiten basiert. Die Leistung ist zuverlässig und die Installation ist einfach. Wenn die Flüssigkeit die zwei Sonden des Melders erreicht, sendet er ein Funksignal an das Bedienfeld. Er findet breiten Einsatz in EDV-Räumen, Lagerhäusern und an allen Orten, die vor Wasser geschützt werden müssen. Zwei Stück AAA 1,5V LR03 Batterien sind im Lieferumfang enthalten und ermöglichen 12 Monate lang den Bereitschaftsbetrieb.

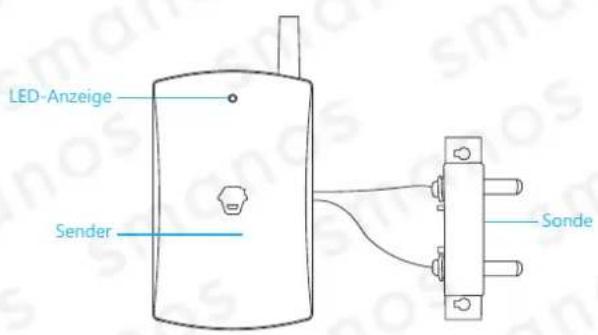

Produktübersicht

LED-Anzeige Sender Sonde

LED-Anzeige

Einmaliges Blinken: Flüssigkeit erkannt, Funksignal wird an Bedienfeld gesendet.

Einmaliges Blinken alle zwei Sekunden: Schwache Batterien. Bitte tauschen Sie die Batterien sofort.

PCB-Layout

Sabotagekontakt AAA 1.5V LR03 AAA 1.5V LR03

Verbinden mit dem Bedienfeld

Achten Sie darauf, dass das Bedienfeld im Lernstatus ist, dann simulieren Sie einen Alarmfall, indem Sie die Sonde des Melders mit dem Wasser in Berührung bringen. Wenn das Bedienfeld ein Alarmsignal empfängt, ertönt ein Signalton, was eine erfolgreiche Verbindung anzeigt.

Installation

1. Entfernen Sie den Isolierstreifen und der Melder wechselt in den Betriebsmodus.
2. Verwenden Sie eine Schraube, um die Sonde horizontal an der Erkennungsstelle zu befestigen.
3. Verwenden Sie doppelseitiges Klebeband, um den Sender an einer Stelle zu befestigen, wo die Flüssigkeit normalerweise nicht hinkommt, und richten Sie die Antenne nach oben.

Batterien wechseln

Öffnen Sie die rückseitige Gehäuse mit einem Schraubendreher und ersetzen Sie die Batterien durch neue entsprechend den positiven und negativen Polen.

Statischer Strom: < 29 uA

Alarmstrom: < 23 mA

Übertragungsdistanz: <80 m (im offenen Gebiet)

Funkfrequenz: 868 MHz

Gehäusematerial: ABS-Kunststoff

Betriebszustand:

Temperatur: -10 °C - +55 °C

Relative Luftfeuchtigkeit: <80 % (nicht-kondensierend)

Abmessungen des Melders (L x B x H): 54 x 14,5 x 107 mm

Abmessungen der Sonde (L x B x H): 64 x 13 x 31 mm
