Type de produit	Capteur de porte/fenêtre sans fil
Marque	Smanos
Modèle	DS2300
Alimentation	3 V CC (2 piles au lithium CR2032)
Consommation en veille	< 1 μA
Consommation en alarme	< 10,5 mA
Distance de transmission	< 80 m en espace dégagé
Fréquence radio	868 MHz
Matériau du boîtier	Plastique ABS
Dimensions (émetteur-récepteur)	72,5 x 28 x 10 mm
Dimensions (élément magnétique)	58 x 14 x 9,5 mm
Conditions d'humidité	< 80 % HR (sans condensation)
Fonctions principales	Détection d'ouverture/fermeture, anti-sabotage
Anti-sabotage	Contact anti-sabotage intégré, déclenche l'alarme en cas de manipulation
Indicateur lumineux	LED : clignote une fois en cas d'intrusion ; clignote toutes les 3 s si pile faible
Installation	Fixation par ruban adhésif double-face (entretoises recommandées sur surfaces métalliques)
Connexion	Sans fil avec le tableau de commande ; repères triangulaires face à face à < 1 cm
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Piles de rechange CR2032 ; autres pièces non spécifiées
Sécurité	Protection anti-sabotage intégrée
Informations générales	Capteur adapté aux portes et fenêtres ; non compatible avec les portes roulantes

FOIRE AUX QUESTIONS - DS2300 smanos

Comment installer le capteur DS2300 ?

Fixez l'émetteur-récepteur et l'élément magnétique sur les surfaces souhaitées (porte ou fenêtre) à l'aide du ruban adhésif double-face fourni. Assurez-vous que les deux repères triangulaires soient face à face et séparés de moins de 1 cm. Si la surface est métallique, utilisez des entretoises pour surélever le capteur.

Comment connecter le capteur au tableau de commande ?

Activez la fonction de connexion sur votre tableau de commande. Éloignez l'aimant de l'émetteur-récepteur d'au moins 2 cm. Le tableau émet un bip sonore pour confirmer la connexion. Si deux bips retentissent, le capteur a déjà été connecté précédemment.

Que faire si la LED clignote toutes les 3 secondes ?

Cela indique que les piles sont presque épuisées. Remplacez les deux piles CR2032 dès que possible.

Quelle est la portée du capteur ?

La distance de transmission est inférieure à 80 mètres en espace dégagé, sans interférences. Les obstacles (murs, meubles) peuvent réduire la portée.

Le capteur fonctionne-t-il sur une porte métallique ?

Oui, mais il est nécessaire d'utiliser des entretoises sous l'émetteur-récepteur et l'aimant pour éviter une interférence magnétique. Ce capteur n'est pas adapté aux portes roulantes.

Comment tester le capteur ?

Après installation, ouvrez la porte ou la fenêtre. La LED doit clignoter une fois et le tableau de commande doit déclencher une alarme. Si aucun signal, vérifiez l'alignement des repères et la distance.

Comment remplacer les piles ?

Ouvrez le compartiment à piles de l'émetteur-récepteur. Remplacez les deux piles CR2032 en respectant la polarité. Replacez le couvercle. Après le changement, testez le capteur.

Que signifient les bips du tableau de commande lors de la connexion ?

Un bip unique indique une connexion réussie. Deux bips signifient que le capteur était déjà connecté. Si aucun bip, vérifiez que le tableau est en mode connexion et que les repères sont bien alignés.

Le capteur est-il compatible avec d'autres marques de centrale ?

Ce capteur est conçu pour fonctionner avec les tableaux de commande Smanos compatibles 868 MHz. Pour d'autres marques, vérifiez la compatibilité de fréquence et de protocole.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le boîtier.

MODE D'EMPLOI DS2300 smanos

Le contact est composé d'un émetteur-recepteur et d'un élément magnétique, qui peut être fixé à une porte, une fenêtre ou tout objet qui peut s'ouvrir ou se fermer. Lorsque l'élement magnétique s'éloigne de l'émetteur-recepteur, le contact envoie un signal au tableau de commande et celui-ci déclenché une alarme. La protection anti-sabotage garantit que les tentatives de manipulation du contact produit l'activation de l'alarme.

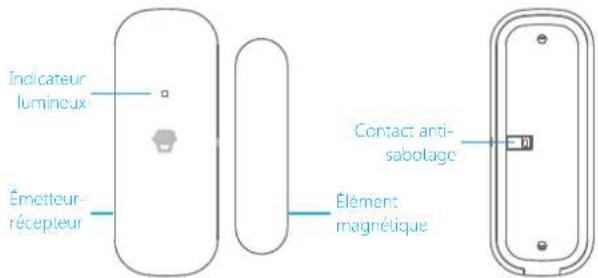

Vued'ensemble

Vue de face face arriere

Description de l'indicateur lumineux

Clignote une fois: Intrusion détectée.

Clignote une fois toutes les 3 secondes après le déclenchement :

pile presque épuisée. Remplacez les piles clés que possible.

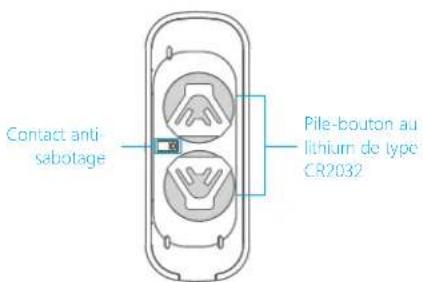

Description de la carte de circuit imprimé

Remarque: Dés que le contact anti-sabotage subit une pression, le système est immédiatement en alarmé.

FRFR

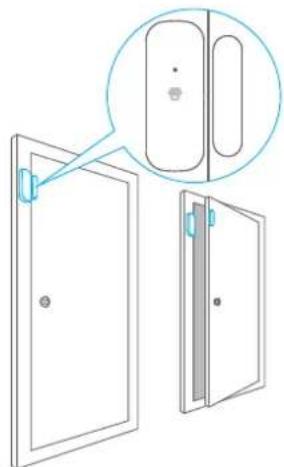

Installation

Après avoir contrôle que le contact de porte/finetre fonctionne correctement, la procédure d'installation peut se poursuivre comme prévu:

Fixez l'émetteur-recepteur et l'élément magnétique aux emplacements souhaïtes ( comme une porte ou une fenêtre qui peut être ouverte et fermée) avec du ruban adhésié double-face.

Remarque: Si l'installation de cet apparéil est prévue sur une porte métallique, prévoyez des entroîts sous l'émetteur récepctor et l'élement magnétique. Cet apparéil n'est pas适应 à une porte roulante. Veuillez vous procurar un détecteur pour porte roulante dans ce cas.

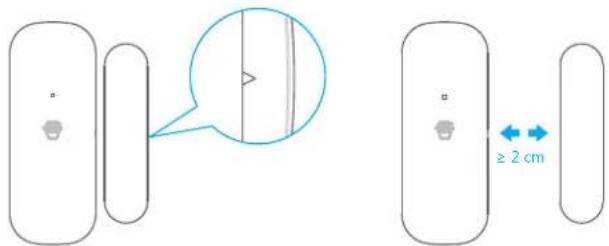

Connexion du contact de portefenetre

La connexion du contact de portefenetre s'effectue par une liaison sans fil entre le contact et le tableau de commande.

1. Verifiez que les deux repères triangulaires soient face à face et séparés de moins de 1 cm.
2. Le tableau de commande doit être activé pour la connexion (pour les détails, veuillusquez vous reporter au manuel de l'utilisateur correspondant).
3. Eloignez d'au moins 2 cm l'émetteur-recepteur et l'élement magnétique, le tableau de commande émet un bip sonore qui indique l'établissement de la connexion.

Remarque: Dans le cas où le tableau de commande émeil deux bips sonores, cela signifie que le contact a été connecté précédemment.

Specifications

Alimentation: 3 V CC (2 piles-boutons au lithium de type CR2032)

Intensité en voilie: < 1 μA

Intensité en cas d'alarme: < 10,5 mA

Distance de transmission: < 80m (espace dégagé/sans interférences)

Fréquence radio: 868 MHz

Matériau du boitier: Plastique ABS

Conditions de fonctionnement :

Humidité relative : < 80 % (sans condensation)

Dimensions de I'emeteur-recepteur: 72.5× 28× 10mm

Dimensions de I'elément magnetique: 58 × 14 × 9.5 mm
