GEBRUIKSAANWIJZING DI 8820 A AEG-ELECTROLUX

Lees deze informatatie aandachtig door.

Lees Vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodat u nogiens然是kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

• Bij technische problemen(Int)kunt u alttijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmaterial verwijden

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmaterialien eventuele oude apparaten要去en op de juiste manier worden weggegooid.
• Houd u aan de landelijkke enplaatselijkke voorschriften en let op de materiaalaanduiding (materialscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weglooien

• Het apparaat mag Niet bij het huisvuil worden gezet.
• Informatie over afhaaltijden of inzamelplaatsen krijgt u bij de gemeentelijkke reinigingsdienst of het gemeentehuis.
• Waarschuwing! Afgedankte apparaten要去en voor het weggooien onbruikbaar worden gemaatk. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een yakman latent demonteren).

Inhoud

Veiligheidsaanwijzingen 23

voorde gebruiker 23

Gebruik als afzuigkap 25

Gebruik als recirculatiekap 25

Bediening van de afzuigkap 26

Controle-inrichting voor vet- en koolfilters 27

LED-indicatie vetfilters 27

LED-indicatie koolfilter 27

Resetverzadigingsindicatie 27

Onderhoud 28

Metalen vetfilters 28

Demonteren van de metalen vetfilters 28

Koolfilter 29

Vervangen van de lamp(en) 30

Reiniging 31

Extra leverbare accessoires 31

Klantenservice 32

Toebehoren/Montagematerialiaal 33

Elektrische aansluiting 34

Montage 35

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders alkijd een pan staat, opdat het apparaat Niet door te sterke hitte-onwikkeling worden beschadigd. Bij olie-, gas- en kolenformnuizen dient open vuur beslist te worden vermeden.
• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpanijdens het gebruik.altijd in het oog worden gehonden.
• De olie in de frituurpan kan door oververhitting vlam vatten.
• Bij gezbruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.
  Wij wijzen u erop dat door oververhitting brand kan ontstaan.
• Flamberen onder de afzuigkap is Niet toegestaan.
• Bij alle werkzaamheden aan de afzuigkap, ook bij het verrangen van de lamp, moet het apparaat spanningloos worden gemaatk (zekering in de huisinstallatie uitschakelen).
• Het is belangrijk dat uijdig de filters verrangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

voor de keukenmeubel-monteur

• De afvoerbuis要去 bij gebruik als afzuigkap de originele diameter van het apparaat hebben.

Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gezruikt.

• Indien nodig zich op bestelling buizen in verschillende vormen en diameters en afvoersystemen maar buiten (telescoop-muurkast) verkrijgbaar. Neem waarvoor contact op met once service-afdeling.

Bij de montage van de afzuigkap要去en de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden:

elektrisch fornuis 500 mm gasfornuis 650 mm

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gehonden.

• Bij gewelijkijdig gebruik van het apparaat als afzuigkap en stockplaatsen mag in de ruimte waar de stockplaats zich bevindt de onderdruk Niet groter dan 4PA (4x10 bar)�.
• De afgewerkte lucht mag Niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stockplaatsen geleid worden.
• Voor het afvoeren van de afgewerkte lucht要去en deplaatselijke voorschriften in acht genomen worden.
• Bij gebruik als afzuigkap要去 gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening要去ন.
• Op grond van landelijkke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zich aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kol - of oliekachels en gasovens indezelfde ruimte, bepaalde beperkingen.
• Het gemeinschappelijk, oncevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500 - 600cm^2 van buiten geventileerd zichn, waardoor bij lopende afzuigkap een onderdruk vermeden worden.
• Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500 - 600cm^2 de werkung van de afvoerinrichting nadelig beinvloed worden.
• Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt nicht onder bovengenoemde voorschriften.
• Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:
  -korte,rechte afvoerverbindingen
• zo min möglichk bochten in de buis
• buizen nicht met scherpe hoeken maar met flauwe bochten latent verlopen
• zo groot möglichke buisdiameter (bij voorkeurdezelfde diameter als de afvoeropening).
• Als u deze basisregels nicht in acht neemt, moet u rekening honden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat worden als afzuigkap geleverd en kan in combinatie met een kooffilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
• Daarvoor is een origineel kooffilter nodig (zie "Extra leverbare accessoires").
• Alleen voor CHDI 8820: De kap is al uitgerust met een koolfiter. Verwijder dit filter als u de kap als recirculatiekap maar gebruiken.

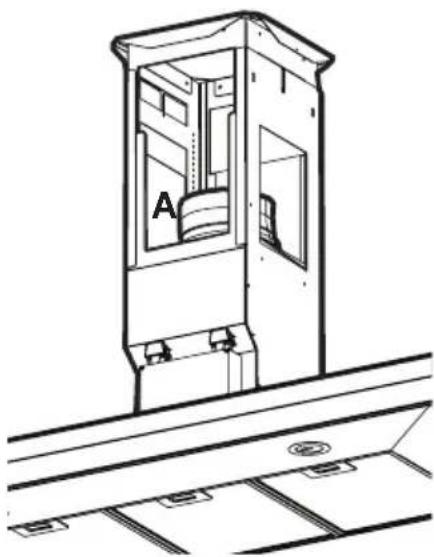

Gebruik als afzuigkap

• De lucht worden met behulp van een op de afvoeropening aan te brengen buis maar buiten afgevoerd afb. 1.
  Voor de beste afzuigprestaties moet de afvoerbuisdezelfde diameter hebben als de afvoeropening. Als een afvoerbuis in wand of dak meteen diameter van 125mm al aanwezig is,kan het meegeleverde verloopstuk, 150 / 125~mm ,worden gebruikt.
• Indien nodig zijn op bestelling buizen in verzschillende vormen en diameters en afvoersystemen maar buiten (telescoop-muurkast) verkrijgbaar. Neemঀoor contact op met once service-afdeling.

afb. 1

Gebruik als recirculatiekap

• De lustcht worden door koolfilters gefilterd en weer de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

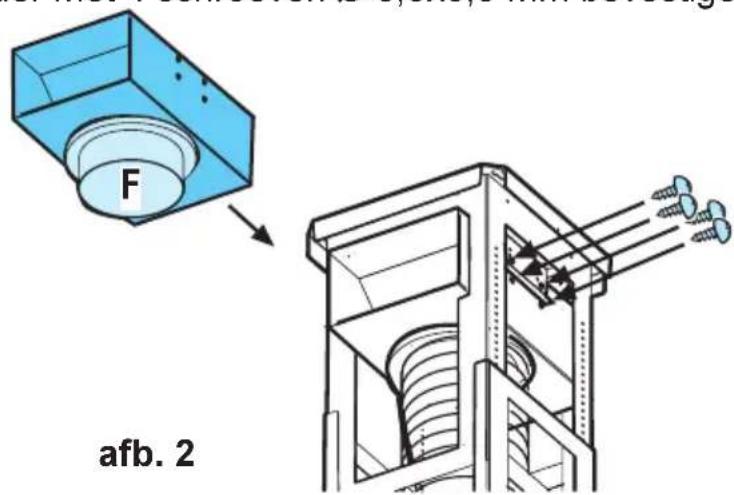

• De luchtgeleider met 4 schroeven 03.5 × 6.5 mm bevestigen. Afb. 2.

afb. 2

Bediening van de afzuigkap

• De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele Minutes voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 Minutes aan te latent staan.

De schakelaars bevinden zich aan de voorkant van de kap:

①

1

2

88 a b

3

1-2-3

i

4

min

5

6

afb. 3

1 - in-/uitschakelen

Korter dan 1,5 seconde indrukken: de kap schakelt op stand-by (punt b brandt).

Langer dan 1,5 seconde indrukken: de kap wordenuitgeschakeld, ALLE functies (m.u.v. de lichtschakelaar) worden afgesloten (display is volledig uitgeschakeld).

Nogmaals langer dan 1,5 seconde indrukken om de kap waar op stand-by te schakelen.

2 - in-/uitschakelen verlichting
3 - display
4 - inschakelen en stand 1-2-3- kiezen
5 - inschakelen intensief-stand:

Na 5 minuten intensief-stand schakelt de kap op de ereder ingestelde stand terug resp.uit, als geen stand is ingesteld. Om de intensief-stand erder te beeindigen, knop 1 of 4 indrukken.

Op de display verschijnt de letter P en de resterendeijd (punt a knippert), aan het einde klinkt een signaal.

6 - Timer: bij alle standen kan een bepaaldeijd worden ingesteld (punt b knippert), na afloop waarvan de kap wordtuitgeschakeld: De tijschakeling is als volgt ingedeeld: stand 1: 20 minutes

stand 2:15 minutes

stand 3:10 minutes

Op de display verschijnt de resterende werkingsstijd, aan het einde klinkt een signaal.

Deze functie kan uitgeschakeld worden door weeer op de toets te drukken.

Als het apparaat of de bedieningselementen nicht functioneren: minstens 5 seconden de stroomverzorging maar de kap onderbreken en dan opnieuw inschakelen. Dan 15 seconden wachten en controlleren of de kap goed functioneert.

Controle-inrichting voor vet- en koolfilters

Deze afzuigkap beschicht over een inrichting die aangeeft wanner de vetfilters gereinigd resp. het koolffilterervangen moet worden (bij gebruik als recirculatiekap met koolffilter).

Deze kap worden door de fabriek zonder koolfilter geleverd, waarom is de verzadigingsindicatie voor het koolfiter uitgeschakeld.

Als de kap darüber met koolfilter in gebruik worden genomen, dan要去 verzadigingsindicatie als volgt worden ingeschakeld:

Toets 4 en 5 tegelijk 3 seconden ingedrukt houden. Eerst gaat alleen de LED-indicatie vetfilter F branden. Zodra ook de LED-indicatie koolfilter C gaat branden is de verzadigingsindicatie ingeschakeld.

Om deindicatie uit te schakelen: toets 4 en 5 tegelijk 3 seconden ingedrukt houden tot de LED-indicatie koolfiter Cuitgaat.

LED-indicatie vetfilters (F)

De LED-indicatie F knippert als de vetfilters要去en worden gereinigd.

Dat is na ca. 40 gebruiksuren het geval. Zie hoofdstuk "Onderhoud - Metalen vetfilters".

LED-indicatie koolfilter (C)

De LED-indicatie C knippert als het koolfilter moet worden verrangen.

Dat is na ca. 160 gebruiksuren het geval. Zie hoofdstuk "Onderhoud - Koolfilter".

Reset verzadigingsindicatie

Na reinigen van de vetfilters resp. verrangen van het kooffilter toets 1 3 seconden ingedrukt houden tot de LED-indicatie vetfilter F of kooffilter C nicht meer knippert.

Attentie! Reset en inschakelen van de verzadigingsindicaties MAG alleen worden uitgevoerd als de kap op stand-by staat, de kap dus nicht stroomloos make!

Onderhoud

• Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

• De metalen vetfilters—hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden alttijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters要去en elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

Demonteren van de metalen vetfilters

Schuif de vergrendeling van de metalen vetfilters eerst maar achefteren en trek de cassette dan�beneden, afb.4.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces EVT. herhalen. Cassette afdrogen en weeinzetten.

Afwasautomaat

afb. 4

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65^ ) kiezen. Proces EVT. herhalen. Cassette afdrogen en weeinzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die darüber geen invloed op de werkig hebben.

• De binnenkant van de kap alleen met een warm sopje reinigen. Geenscherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Koolfilter

• Het kooffilter moet worden gebruikt, als het apparaat als recirculatiekap worden gebruikt.
• Daarvoor is een origineel AEG koolfilter nodig (zie "Extra leverbare accessoires").
• Reinigen/vervangen van het kooffilter

In gegenstelling tot andere koofilters kan het LONG LIFE kooffilter gereinigd en gereactiveerd worden. Bij normala gebruik van de kap要去 het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5uur per dag).

Dat kurz u het Beste in de afwasa automaat doeon. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65^) Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes+kennen voroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100^ kiezen en het filter 10 minuten lang drogen. Na ca. 3aar要去h filter worden verrangen, odomat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

Montage

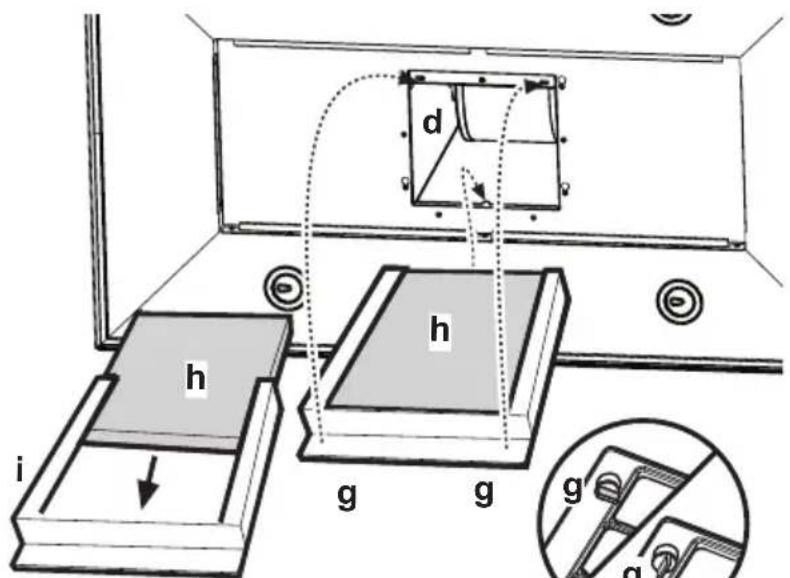

Het frame i van het filter h losnemen: daartoe de vergrendelingen g 90^ draaien. Koolffilter in het frame zetten en in omgekeerde volgorde weeber bevestigen.Afb.5.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.
• Bij bestelling van een新模式 filter modelnaam en E-nr. opgeven. Deze geveens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
• Het kooffilter(Int)bestellen bij de service-afdeling van AEG.

afb. 5

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zichn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

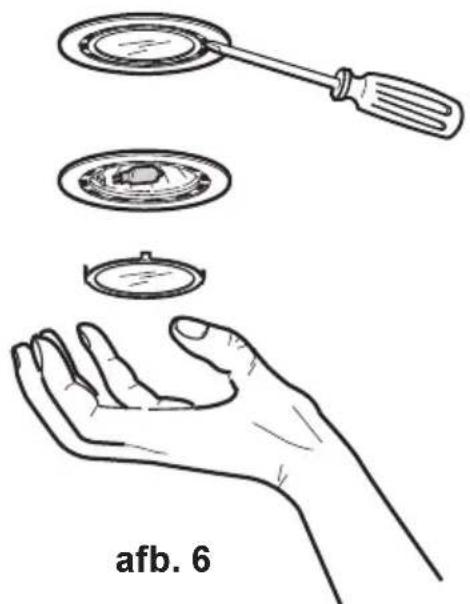

Vervangen van de lamp(en)

• Stekker uithetstopcontacttrekken.
• Afdekkapje van de lamp m.b.v. een schroevendraier losmaken en verwijderen, afb. 6.
  Defecte lamp door een gelijkwaardige lamp verrangen.
• Afdekkapje waar monteren.
• Voordat u contact opneemt met once service-afdeling, odomat de gloeilamp Niet brandt, eerst controleren of de lamp stevig vast zit.

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken.
• Geen spitse voorwerpen in het beschemrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtig doek en mild afwasmiddel reinigen.
• Het is belangrijk om opijd de filters te verrangen resp. te reinigen. Als u deze aanwijzingen Niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

koolfilter Type 20

muurkast Neem contact op met once service-afdeling afvoerbuis Neem contact op met once service-afdeling

Klantenservice

Geef in geval van storing once service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, ache ter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehonden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft,(Intu de volgende afdelingen raadplegen:

Service-informatielijn [phone]

(�示 bezoek servicetechnicus en onderdelen)

Consumenbelangen [phone]

(zoek algemene, product- of gebruiksinformatie)

Belangrijk!

Houd bij het opgeven van een storing.altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebts losgenomen en kunt u het beste hieronder noteren.

E-nr. ....

F-nr. ....

Bereid het gesprek algijd goed voor. Zo vergemakkelijk u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig möglichk op:

• Hoe doet de storing zich voor?
• Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatatie kan unsere service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus waar hersteld kan worden. Op deze manier hoeft u slechts eenmaal.THuis te blijven.

Technische gegevens

Model DI 8820 DI 8821

CHDI 8820

Afmetingen (in cm):

Hoogte 81,5-110 96 - 140

Breedte 120 120

Diepte 70 70

Totale aansluitwaarde: 255 W 255 W

Ventilatormotor: 175 W 175 W

Verlichting: 4 × 20 ~W 4 × 20 ~W

Lengte van het aansluitsnoer: 150 cm 150 cm

Elektrische aansluiting: 220-240 V 230 V

Toebehoren/Montagematerialiaal

1 verloopstuk 0 150-125
1 luchtgeber
6 houtschroeven 6 × 70 ~mm
6 pluggen 10mm
14 moeren
4 metaalschroeven 3 × 9 ~mm (2 voor bevestiging van bovenste deel van de schacht + 2 voor de schachtbeugels)
14 metaalschroeven 4 × 8 mm (4 voor bevestiging van de schacht + 10 voor bevestiging van de kap aan de schacht)
14 metaalschroeven 4 × 7 ~mm (voor bevestiging van de schachtdelen)
2 schachtbeugels (Alleen voor CHDI 8820 / DI 8820)
14 bevestigingsveren

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektroninstallateur

Controleer voor het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geinstallerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluitingoodzakelijk is, mag het apparaat alleen door een erkend elektroninstalleur worden aangesloten. In de elektrische installmentie要去 een inrichting zichaangebracht die het maybek maakt om met een contactoppening van min. 3 mm alle polen van het net te scheiden.

Voor storingen die het gevolg zich van Niet opvolgen van bovengenoemde aanwijzingen is de fabrikant Niet aansprakelijk.

Vaste aansluiting alleen door een erkend elektro-installateur!

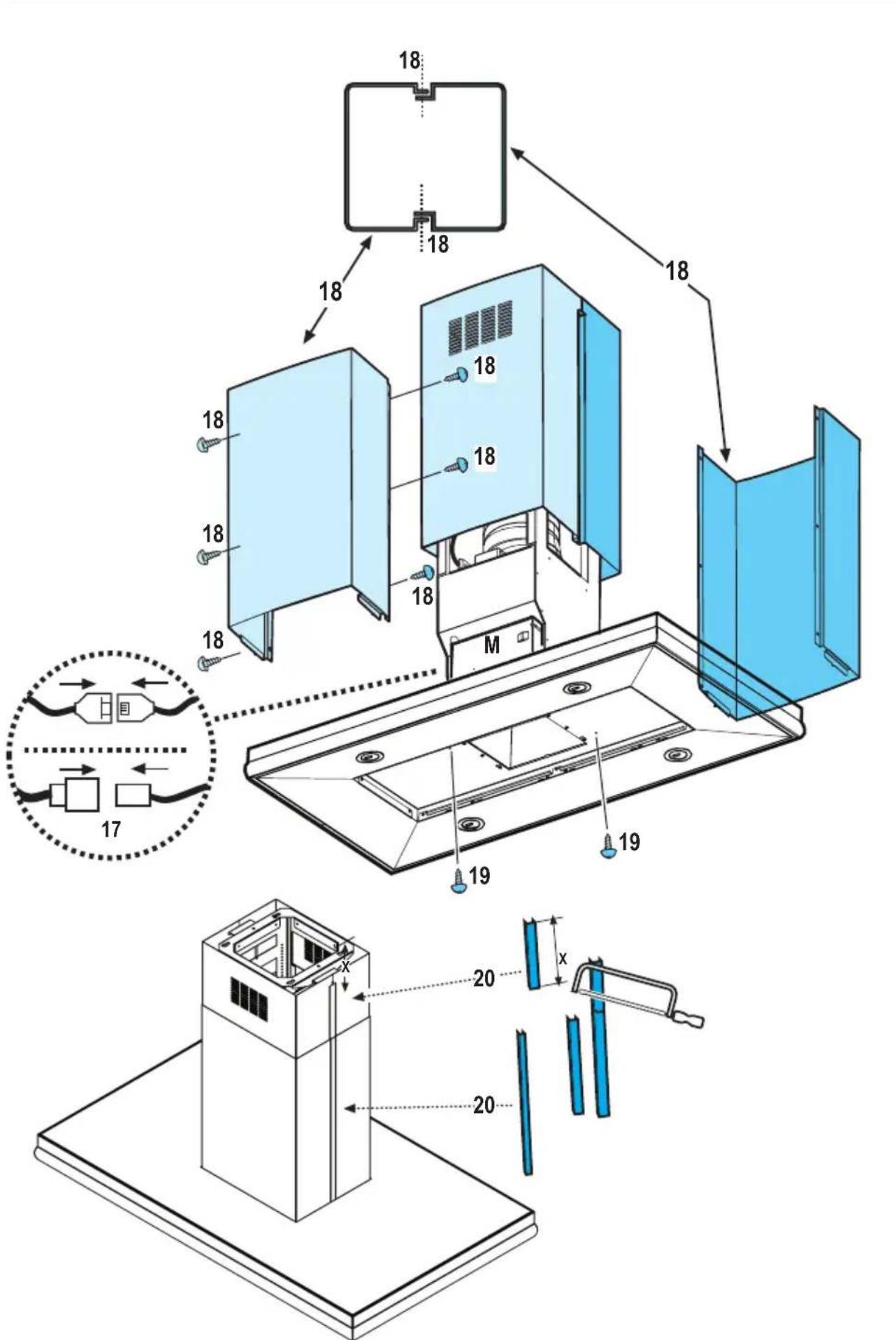

Montage - afb. 7-8-9-10

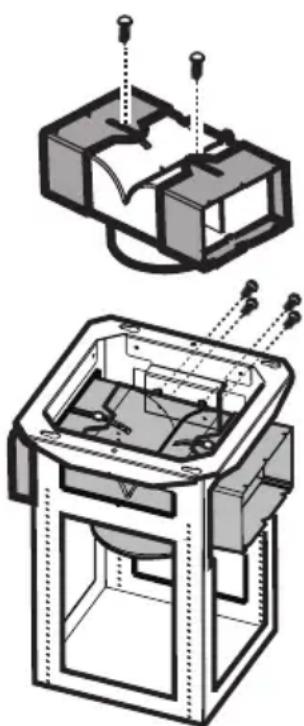

Luchtgeber monteren (drie delen - alleen bij gebruik als recirculatiekap):

De drie delen要去en met twee schroeven aan elkaar bevestigd worden, de maat van de luchtgeber is regelbaar en要去 overeenkomen met de bredte van de montagesteun waaraan hij wordt bevestigd. Afb. 7. De kap is voorzien van bevestigingspluggen die geschikt zichn voor de meeste plafonds. Toch要去 contact opgenomen worden met een erkend installerur om er zeker van te zichn dat de materialen geschikt zichn voor uw type plafond. Het plafond要去 bovendien stevig genoeg zichn om het gewicht van de kap te honden.

Tijdens de montage van het apparaat mag het Niet aan het stroomnet aangesloten zich.

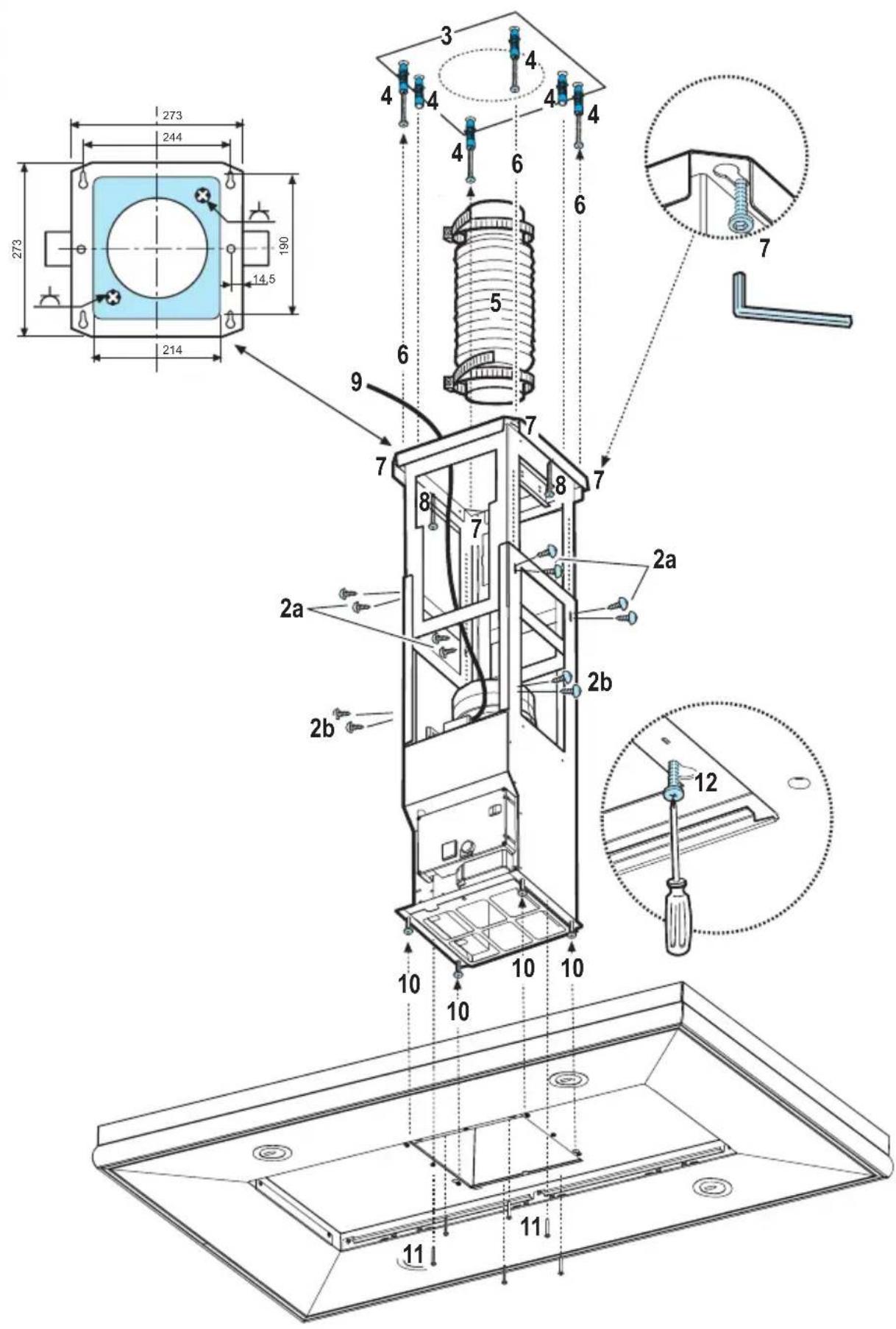

• De gewenste lenghte van het draaggeraamte van de kap instellen. Van deze instelling hangt de definitieve hoogte van de kap af. Let er waar bij op dat de kap na de installmentatie bij elektrische fornuizen minstens 50~cm en bij gasfornuizen minstens 65~cm van de bovenkant van het fornuis verwijderd moet�n.
• De twee delen van het geraamte met in totaal acht schroeven vastzetten (2).
• Loodrecht op de kookplaat het boorsjabloon op het plafond aanbrengen (3 - het midden van het sjabloon要去 overeenkomen met het midden van de kookplaat en de zijkanten要去 parallel lopen met de zijkanten van de kookplaat; de Kant van het sjabloon met het opschrift FRONT komt overeen met de Kant van de bedieningselementen). De elektrische aansluiting makes.
• De aangegeven gaten boren (zes gaten voorzes wandpluggen - vier pluggen voor het ophangen) en vier schroeven zodanig in de buitenste gaten draaien, dat+tussen schroefkop en plafond een afstand van ca. 1 cm overblijft (4).
• Een afvoerbuis in het geraamte schuiven (5) en met de flens van de ventilatoruitlaat verbinden (afvoerbuis en bevestigingsringen Niet meegeleverd).
• Het draaggeraamte aan de vier plafondschroeven hangen (6 - zie ook 4). ATTENTIE! De geraamtekant met de aansluitbus kommt overeen met de bedieningskant van de gemonteerde kap.
• De vier schroeven (7) stevig vastdraaien.
• In de vrij gebleven gaten (8) als extra beveiliging nog twee schroeven aanbrengen en stevig vastdraaien.
• De kap aansluiten (9), maar het stroomnet pas na de montage inschakelen.
• De kap aan het draaggeraamte (10) hangen en controlleren of hij goed op z'n plek zit: - om de kap op te hangen vier schroeven iets indraaien (zie 10 en 12).
• De kap aan het geraamte bevestigen met twee schroeven (11) die later ook voor het centreren van de beiden delen nodig�n.
• De vier schroeven waarmee de kap aan het draaggeraamte bevestigd is (12) stevig vastdraaien.

afb. 7

afb.8

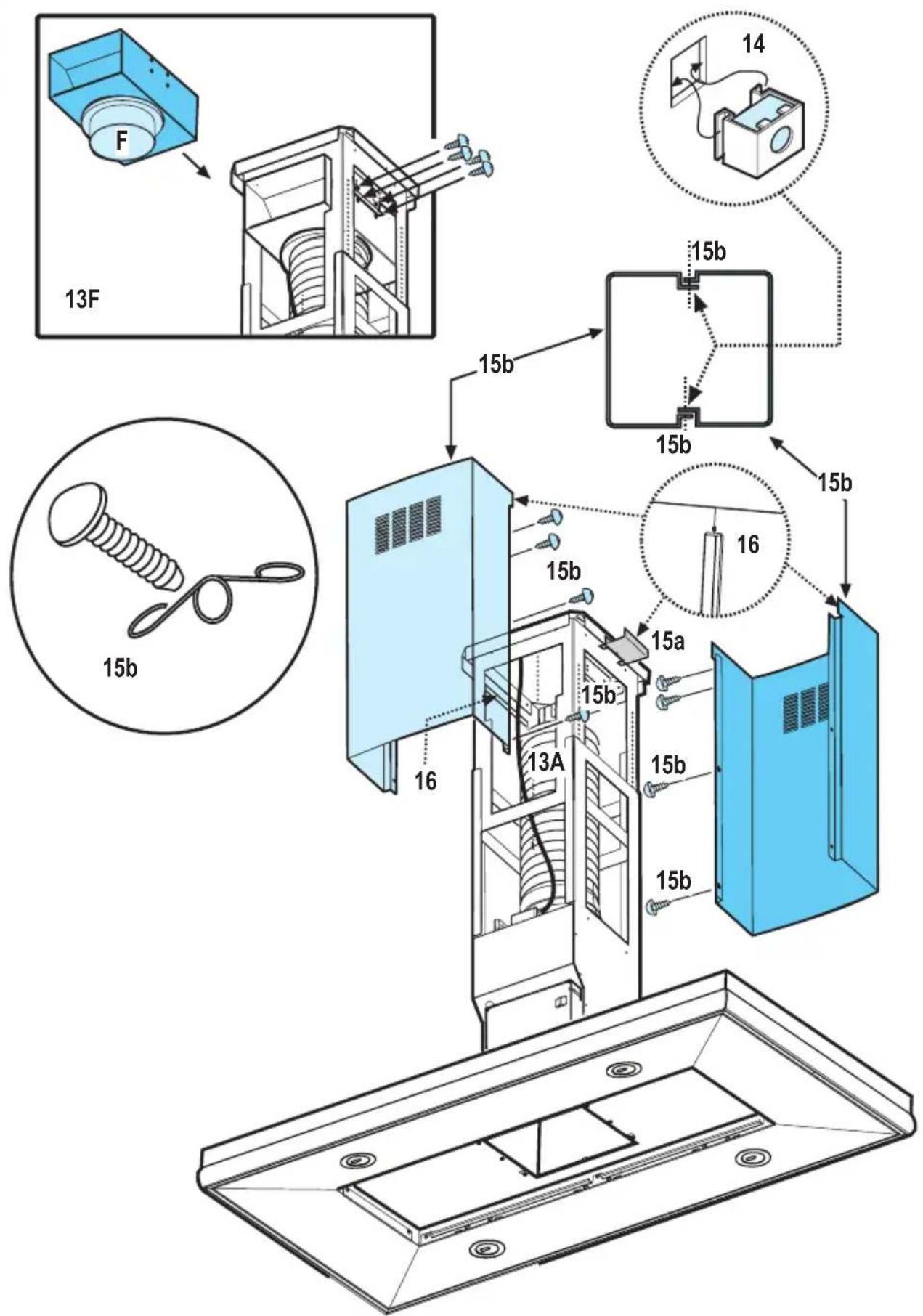

• Bij gezbruik als afzuigkap (13A) het andere eind van de afvoerbuis aan de afvoerinstallatie in de woning aansluten.
  Bij gebruik met kooffilter (13F) luchtgeleider F aan het rooster monteren en met vier schroeven aan de waarvoor bedoelde houder bevestigen. Ten slotte de afvoerbuis met de luchtgeleider verbinden.
• De meegeleverde moeren met bevestigingshaken (14) binnenin de bovenste en onderste schouwdelen ter hoogte van de rechthoekige ogen aanbrengen. In totaal要去en tien moeren worden gemonteerd.
• Alleen voor CHDI 8820/DI 8820: De twee meegeleverde beugels elk met een schroef bevestigen (15a).
• De beiden bovenste delen van de rookafvoerschacht zo in elkaar schuiven, dat de houder afgedekt is (15b) en eén van de beiden sleuven aan de kant van de bedieningselementen en de andere aan de tegenovergestelde kant zit. De beiden delen met acht schroeven en veren (vier per kant zoals in de afbeelding aangegeven; de veren horizontaal aanbrengen) bevestigen.
• De bovenste schouw in de buurt van het plafond met twee schroeven (16, een per kant) aan het geraamte bevestigen.
• De elektrische aansluiting van het bedieningspaneel en de contrôlelampjesuitvoeren (17).
• De beiden onderste schouwdelen voor afdekking van het geraamte (18) in elkaar zetten; waaroorzes schroeven gebruiken (drie per kant -zie ook schema voor de montage van de beiden delen).
• Het onderste deel van de schouw zoplaaten dat het de motorruimte en de verbindingsdoos volledig afdekt en met twee schroeven vanuit het binnenste van de kap bevestigen (19).
• Met twee profielen (20 - meegeleverd) de bevestigingspunten van de delen van de onderste schouw afdekken (ATTENTIE! DE PROFIELEN VOOR DE ONDERSTE SCHOUW ZIJN TE HERKENNEN AAN HET FEIT DAT ZE SMALLER EN PLATTER ZIJN).

De bredere profielen zijn daarentegen voor de bovenste schouw bedoeld en worden op maat gesneden. Indien nodig de delen iota’s wijder make, opdat ze goed gegen de schouw liggen.

• Met de hoofdschakelaar van de huisinstallatie de stroom waar inschakenen en controlleren of de kap goed functioneert.

afb.9

afb. 10
