BEDIENUNGSANLEITUNG DI 8820 A AEG-ELECTROLUX

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sieitte diesere Benutzerinformation sorgfaltig durch.

Beachten Sie vor allem den Abschnitt „Sicherheit" auf den ersten

Seiten. Bewahren Sieitte diese Benutzerinformation zum späteren

Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des

Gerätes Weiter.

Wir sind für Sie da:

montags bis freitagss

8.00 bis 20.00 Uhr

samstags

AEG DIRECT

INFO SERVICES 0180-55545

10.00 bis 14.00 Uhr.

Hier erhalten Sie Antwort auf jeder Frage, die die Ausstattung und den Einsatz Ihres Gerätes betriftt. Nätürlich behmen wir auch gern Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.

• Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST

in Ihrer Höhe jederzeit zur Verfügung (Adressen und Telefonnummern),finden Sie im Abschnitt „Kundendienststellen".

Beachten Sie dazu auch den Abschnitt „Service".

Entsorgung

Verpackungsmaterial entsorgen

• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuelles Altgerätitte ordnungsgemäß entsorgen.
• Die nationalen und regionalen Vorschriften und die Materialkennzeichnung (Materialtrennung, Abfallsammlung, Wertstoffhöfe) beachten.

Entsorgungshinweise

• Das Gerätarf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelpläte sind bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich.
• Warning! Ausgediente Altgeräte vor der Entsorgung unbrauchbar machen. Netzkabel abtrennen (nach dem der Netzstecker gezogen bzw. bei Festanschluß der Anschluß durch einen Fachmann demontiert wurde).

Inhalt

Sicherheitshinweise 4

furden Benutzer 4

für den Kuchenmöbel-Monteur 4

Allgemeines 6

Abluftbetrieb 6

Umluftbetrieb 6

Bedienung der Dunstabzugshaube 7

Kontrollvorrichtung fur Fett- und Aktivkohlefilter 8

LED-Anzeige Fettfilter (F) 8

LED-Anzeige Aktivkohlefilter (C) 8

Zurückstellen der Sattigungsanzeige 8

Wartung und Pflege 9

Metalfettfilter 9

Öffnender Metallfettfilter 9

Aktivkohlefilter 10

Austausch der Lampe(n) 11

Reinigung 12

Sonderzubehör 12

Kundendienst 13

Technische Daten 14

Zubehor/Montagematerial 14

Elektroanschluß 15

Montage 16

Sicherheitshinweise

für den Benutzer

• Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.
• Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.
• Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzüden- akute Brandgefahr!
• Bei Verwendung von verschmutztem Öl kann noch leichter Selfentzündung entstehen.
• Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
• Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung hersausnahmen bzw. Sicherungsautomaten abschalten oder Netzsteckerziehen).
• Es ist wichtig, die Filterwechsel bzw. Reinigungsinstrumente einzuhalten.
• Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.

für den Kuchenmöbel-Monteur

• Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben.

Falls schon ein kleineres Abluftrohr in Wand oder Dach mit Durchmesser 125 mm besteht, kann der mitgelieferte Reduzierstutzen 150/125 mm verwendet werden.

Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erträgen.

• Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten: Elektroherde 500 mm Gasherde 650 mm

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigigen.

• Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstände der Unterdruck nicht länger als 4Pa (4x10⁵ bar) sein.

Die Abluft darf nicht in einen Rauch- oder Abgasschornsteiningeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüfung von Aufstellungsraumen von Feuerstätten dient, ist nicht zulässig.

• Für die Abluftführung sind grundsätzlich die behörddlichen Vorschriften einzuhalten.

• Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Höhe der Abluftöffnung zu sorgen.

• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölfen und Gas-Thermen im Selben Raum, bestimmten Einschränkungen.

• Der gemeinsame, gefahrlose Betrieb von kaminggebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500 - 600cm^2 von außen beluftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird.

• Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-Schornsteinfegermeisters oder der ortlichen Baubehrde einholen.

• Da in Räumen ohne Feuerungsstätte die Regel gilt: "Zuluftöffnung so groß wie Abluftöffnung", kann durch eine größere Öffnung als 500-600 cm² der Wirkungsgrad der Abluteinrichtung beeinträchtigt werden.

• Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.

• Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgenden beachtet wird:

• kurze, gerade Abluftstrecken

• möglichst weniger Rohrbögen
• Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bögen

• möglichst große Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten).

• Bei Nichtbeachtung dieser Grundsätze muß mit drasticischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.
• Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehrbenötigt.
• Nur für CHDI 8820: Die Dunstabzugshaube ist mit einem Aktivkohlefilter bereits ausgestellt.

Falls die Abluftversion erwünscht ist,itte den Kohlefilter entfernen.

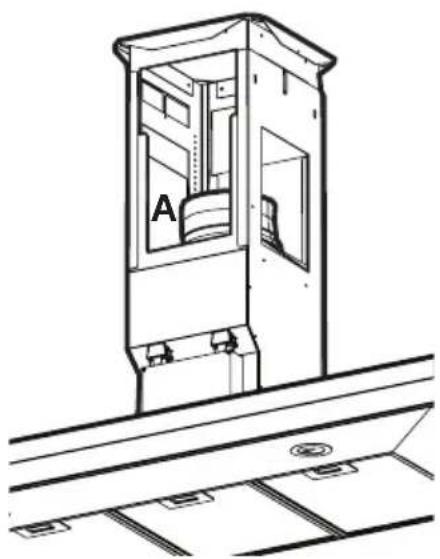

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet. Bild 1.
Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Geblaseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen.

Falls ein Abluftrohr in Wand oder Dach mit einem Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen 150/125 mm verwendet werden.

Auf Bestellung sind je nach Bedarf Rohre

unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

Bild 1

Umluftbetrieb

Die Luft wird gefiltert und in den Raum zurückgeführrt.
- Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör benötigt.

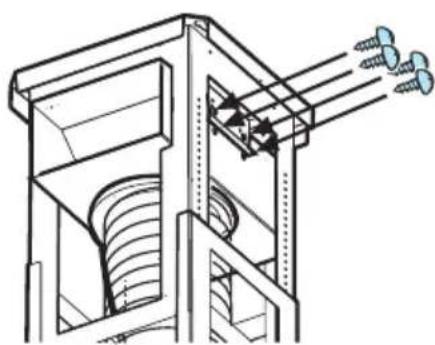

Die Umluftweiche mit vier Schrauben 0 3,5x6,5 mm befestigen.Bild 2.

Bild 2

Bedienung der Dunstabzugshaube

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube eine Minuten vor Beginn des Kochens einzuschalten und sie ungebahr 15 Minuten nach dem Kochen weiterlaufen zu halten, damit alle Gerüche safer entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

8.8 1-2-3 i min Bild 3 1 2 3 4 5

1 - Ausschalter/Einschalter Taste

Weniger als 1,5 Sek. lang drücken: Die Haube schaltet in Standby-Modus (der Punkt b leuchtet).

Länger als 1,5 Sek. lang drucken: Die Haube schaltet sich ab, ALLE Funktionen (außer Lichtschafter) werden gespeert (Display ist vollständig ausgeschaltet). Nochmals länger als 1,5 Sek. lang drucken, um die Haube wieder in Standby zu versetzen.

2 - Ausschalter/Einschalter Beleuchtung
3 - Display
4 - Einsatzen und Wahl der Lüfterstufe 1-2-3
5 - Einsatzalter Intensivstufe:

Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe darüber bzw. besteht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, drücken Sie Knopf 1 oder 4. Auf dem Display erscheint der Buchstabe P sowie die verbleibende Zeit (der Punkt a blinkt), am Ende ertont ein Tonsignal.

6 - Timer: Bei allen Lüfterstufen{lsst sich eine bestimmte Zeit einstellen (der Punkt b blinkt), nach deren Ablauf sich die Haube abschaltet:

Die Zeitschaltung ist wie folgt eingeteilt:

1. Leistungsstufe 20 Minuten
2. Leistungsstufe 15 Minuten
3. Leistungsstufe 10 Minuten

Auf dem Display erscheint die verbleibende Betriebszeit, am Ende ertont ein Tonsignal.

Man kann durch erneutes Betätigkeiten der Taste die Funktion ausschalten.

Falls die Dunstabzugshaube oder die Bedienungselemente nicht Funktionieren: für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Anschließend 15 Sekunden abwarten und dann den ordnungsgemäß Betrieb der Haube prufen.

Kontrollvorrichtung für Fett- und Aktivkohlefilter

These Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter).

These Haube wird vom Werk aus ohne Aktivkohlefilter gefeliefert, deshalb ist ihre Sattigungsanzeige ausgeschaltet.

Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sattigungsanzeige wie folgt einzuschalten:

Die Taste 4 und 5 gleichzeitig für 3 Sekunden gedrückt halten. Zu

Beginn leuchtet nur die LED-Anzeige Fettfilter F auf, sobald auch die LED-Anzeige Aktivkohlefilter C aufleuchtet ist die Sattigungsanzeige eingeschaltet.

Um sie auszuschalten: die Tasten 4 und 5 erneut für 3 Sekunden gedrückt halten bis die LED-Anzeige Aktivkohlefilter C erlischt.

LED-Anzeige Fettfilter (F)

Die LED-Anzeige F blinkt, wenn der Fettfilter gereinigt werden muss. Dies ist nach ca. 40 Betriebsstunden der Fall. Die Wartungsvorschriften der Fettfilter sind zu beachten.

LED-Anzeige Aktivkohlefilter (C)

Die LED-Anzeige C Aktivkohlefilter blinkt, wenn der Aktivkohlefilter regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der Fall. (Reinigung/Regenerierung)

Zurückstellen der Sattigungsanzeige

Nach Reinigung oder Austausch des Filters, die Taste 1 für 3 Sekunden gedrück halten bis die LED-Anzeige Fettfilter F oder die LED-Anzeige Aktivkohlefilter C nicht mehr blinkt.

Hinweis! Die Betätigung der Filtersattigungsanzeige und deren Einschaltung DARF nur im Standby-Modus vorgenommen werden, dazu die Haube nicht stromlos setzen!

Wartung und Pflege

• Bevor irgendwelche Wartungsarbeiten ausgeführrt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Metalfettfilter

• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspuler bzw. von Hand gereinigt werden.

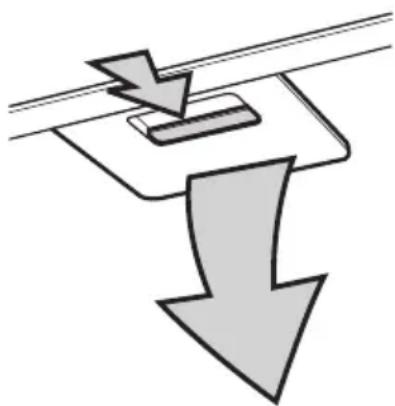

Öffnen der Metallfettfilter

Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unter herausnahmen. Bild 4.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in\ heilem Wasser mit fettlosendem\ Reinigungsmittel einweichen und\ danach mit heilem Wasser abbrausen.\ Vorgang evtl. wiederholen.\ Abgetrocknete Kassette wieder\ einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem

Reinigungssprogramm und hochster

Temperatur, mind. 65^ C. Vorgang elev. wiederholen. Abgetrocknete Kassette wieder einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommt, die jeder keine Einfluss auf die Funktion haben.

• Innengehause nur mit warmer Spülmittellauge reinigen. Keinescharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Bild 4

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original-Aktivkohlefilter (siehe Sonderzubehr) benötigt.
• Reinigung/Austausch des Aktivkohlefilters

Im Unterschied zu anderen Aktivkohlefilter kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollen der Filter jeder zweiten Monat (wenn man eine tägliche Benutzung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspulmaschine, gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wahren (65^) . Der Filter sollte separat gesplt werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100^ wahren und den Filter 10 Minuten lang trocknen. Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50% reduziert ist.

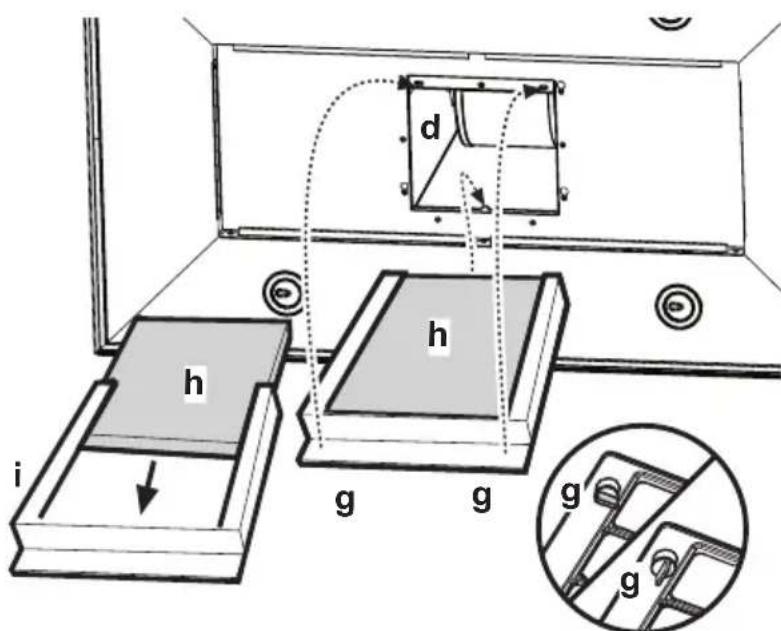

Montage

Den Rahmen i, der den Filter hträgt, abnehmer,azo die Verriegelungen (g), um 90^ drehen. Das Aktivkohlevlies in das Innere des Rahmens einsetzen und wieder in umgekehrter Reihenfolge befestigen.Bild 5.

Zum Ausbau in umgekehrter Reihenfolge vorgehen.
- Innengehause nur mit warmer Spülmittellauge reinigen. Keine scharfe Reinigungsmittel, Bürste oder Scheuersand verwenden!
- Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angegeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.
Aktivkohlefilter beim - Kundendienst bestellen.

Bild 5

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführn sind.

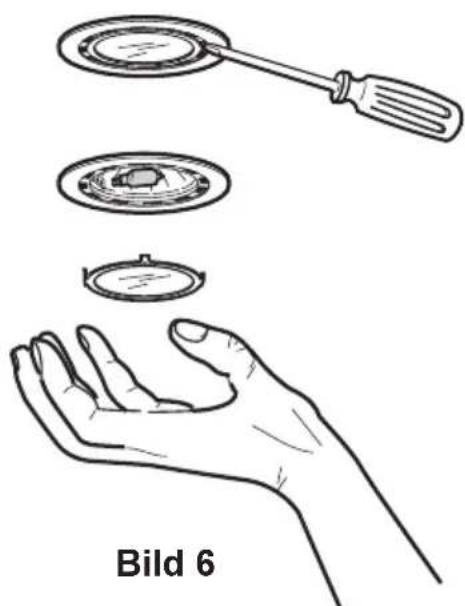

Austausch der Lampe(n)

• Dunstabzugshaube vom Stromnetz trennen.
• Lampenabdeckung mit einem Schraubenzieher enthalten und entfernen. Bild 6.
• Defekte Lampe Herausnahmen und durch neue eines gleichwertigen Typs ersetzen.
• Lampenabdeckung wieder montieren.
• Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prufen, ob sie fest eingesteckt ist.

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen.

Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.

• Aüßere Teile mit milder Spüllauge reinigen. Scharfe
  Reinigungsmittel, Bürste oder Scheuersand vermeiden.
  Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spulmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsinstrumente einzuhalten. Bei Nichtbeachtung besteht infolge von

Fettablagerungen Feuergefahr!

Sonderzubehör

Aktivkohlefilter Type 20

Mauerkasten Beim Kundendienst erfragen

Abluftrohr Beim Kundendienst erfragen

Kundendienst

Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis).

Folgende Daten beim Anruf angegeben:

1. Modellbezeichnung
2. E-Nr.
3. F-Nr.

These Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern.

Konstrukts- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

SERVICE

Handelt es sich um eine technische Störung?

Dann wenden Sie sich an ihre Kundendienstelle. (Adressen und Telefonnummern befinden sich im Abschnitt „Kundendienststellen"

Bereiten Sie das Geschäft in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:

Halten Sie möglichst genau fest:

• Wie außert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?

Notieren Sie für das Geschäft unbedingt folgende Kennziffern Ihres Gerätes auf dem Typenschild:

E-Nr. (9 Stellen),
F-Nr. (8 Stellen).

Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite des Gerätes zugänglich.

Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets zur Hand haben:

E-Nr .

F-Nr .

Wann entstehen Ohnen auch während der Garantiezeit Kosten?

• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst halten beseitigen konnen,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und dazu z.B. Ersatzteile holen muß. Diese Mehrfahrten können Sie vermeiden, wenn Sie ihren Telefonanruf in der oben beschrieben. Weise gutVBorbereiten.

Technische Daten

Modell DI 8820 DI 8821

CHDI 8820

Maße (in cm)

Höhe 81,5-110 96 - 140

Breite 120 120

Tiefe 70 70

Gesamtanschlußwerte: 255 W 255 W

Lütermotor: 175 W 175 W

Beleuchtung: 4 × 20 ~W 4 × 20 ~W

Lange des Netzkabels: 150 cm 150 cm

Elektranschluß: 220-240 V 230 V

Zubehör/Montagematerial

1 Reduzierstutzen 0150-125
1 Deflektor
6 Holzschauben 6 × 70 ~mm
6 Dübel 0 10 mm
14 Schraubenmuttern
4 Metalschrauben 3 × 9 ~mm (2 zur Befestigung des Schachtoberteiles + 2 für Schachtbühl)
14 Metalschrauben 4 × 8 ~mm (4 zur Befestigung des Schachtes + 10 zur Befestigung der Dunstabzugshaube am Schacht)
14 Metalschrauben 4 × 7 ~mm (zur Befestigung der Schachtteile)
2 Schachtbugel (Nur für CHDI 8820 / DI 8820)
14 Befestigungsfedern

Elektroverschluß

Sicherheitshinweise für den Elektro-Installateur

Vor dem Anschluß des Gerätes darauf aufchten, daß die auf dem Typenschild verzeichnete Spannung der tatsächlichen Netzspannung entspricht. Falls das Gerät mit Stecker ausgerüstet ist, kann es an jeder vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden.

Bei erforderlichem Festanschlußarf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden. Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3mm Kontaktöffnungseite vorzusehen. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

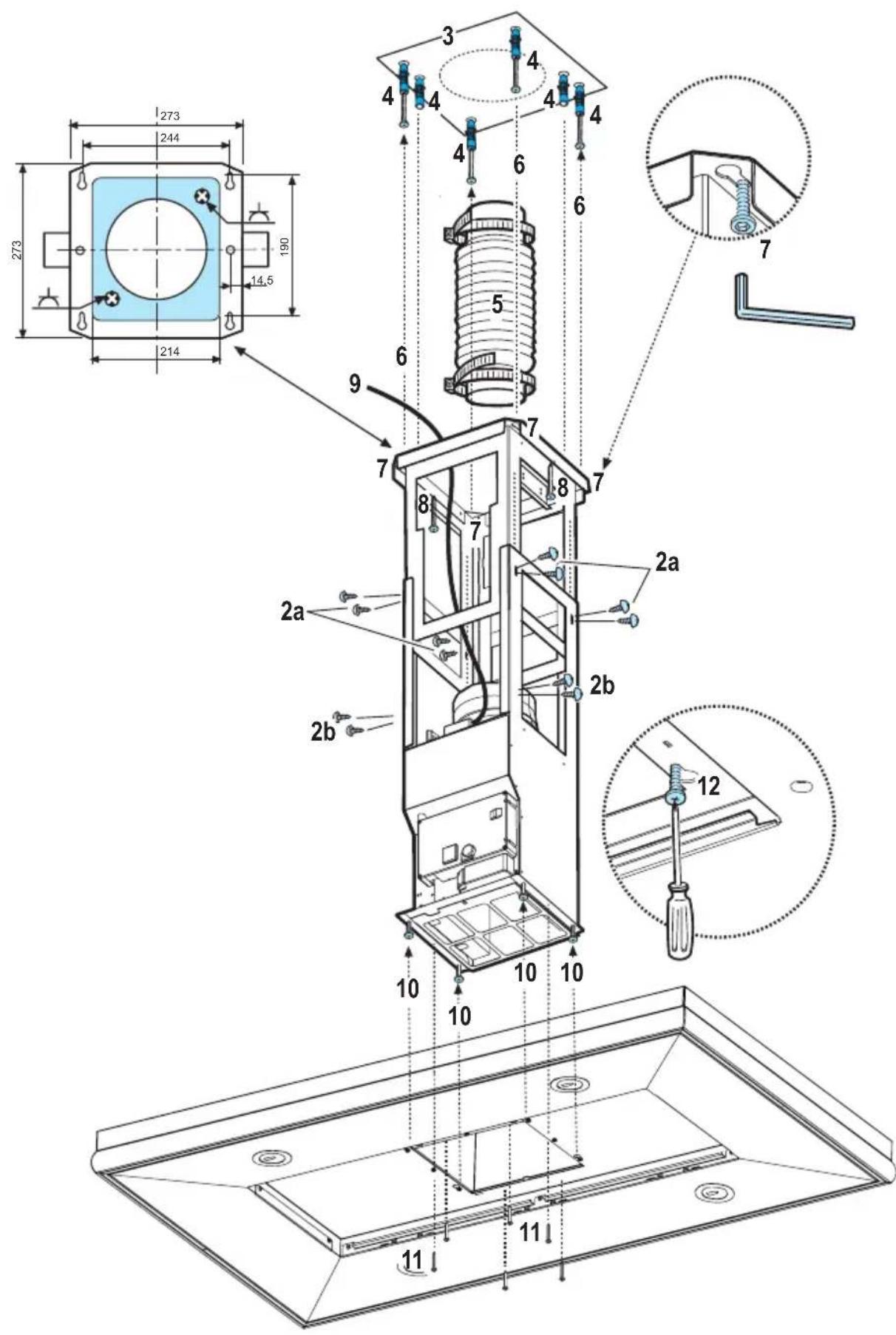

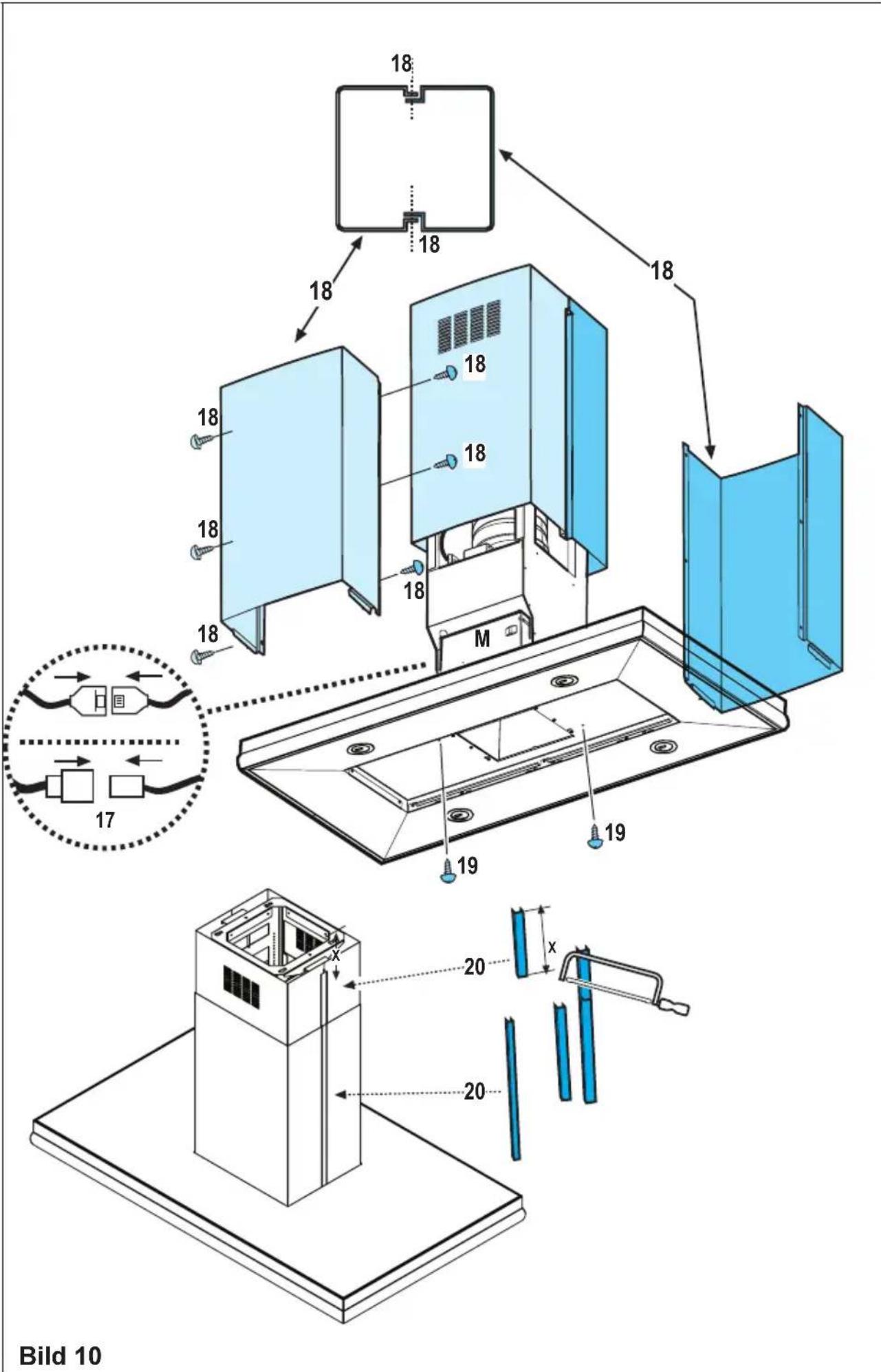

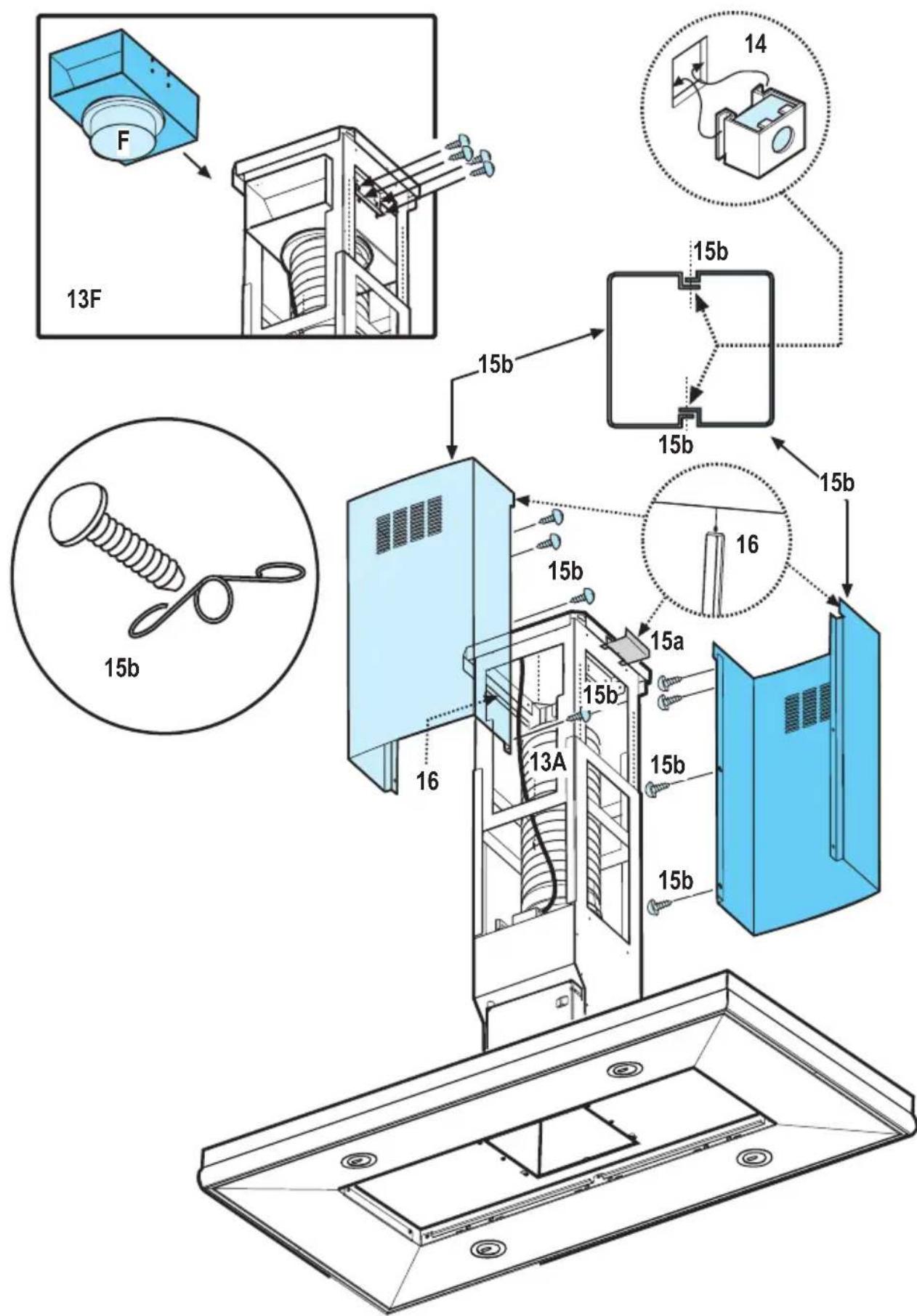

Montage - Bild 7-8-9-10

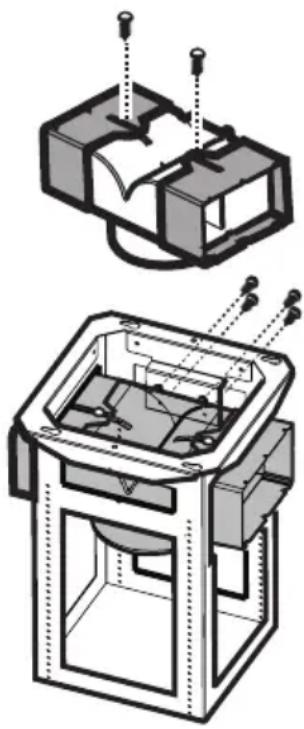

Das Umlenkgitter zusammenbauen (3 Teile - nur für Umluftbetrieb):

Die drei Teile müssen mit 2 Schrauben aneinander befestigt werden, die große des Umlenkgitters ist regulierbar und muss der Breite der Kaminhalterung entsprechen, an der es dann befestigt wird.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Decken geeignet sind. Trotzdem solle ein qualifizierte Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Decke geeignet sind. Außen dem muß die Decke das Gewicht der Abzugshaube,tragen können.

Vor Ausführung des elektrischen Anschlusses den Hauptschalter der tatsächlichen Stromversorgung ausschalten.

Die gewünschte Länge des Traggerübtes der Abzugshaube einstehen. Von dieser Einstellung hängt die endgültige Höhe der Haube ab. Dabei beachten, daß die Abzugshaube nach erfolgter Installation bei elektrischen Kochflächen mindestens 50 cm und bei Gas- oder Kombikochflächen mindestens 65 cm von der Kochfläche entfernt sein soll.
Die beiden Teile des Gerüstes mit insgesamt 8 Schrauben fixieren (2).
- Vertical zur Kochfläche das Bohrschema an der Decke anbringen (3 - die Mitte des Schemas muß mit der Mitte der Kochfläche übereinstimmen, und die Seiten müssen parallel zu deren Seiten sein; die Seite des Schemas mit der Aufschrift FRONT entspricht der Seite der Bedienelemente). Den Elektroanschluss herstellen.
- Die angegebenen Bohrungen ausfuhren ((6) LÖcher für 6 Wandübel- (4) Dubel zum Aufhängen), und vier Schrauben so in die äußerten Löcher einschrauben, daß zwischen Schraubenkopf und Decke ein Abstand von ungebärn 1 cm verbleibt (4).
- Ein Abluftrohr in das Innere des Gerüstes (5) einführen und mit dem Flansch des Geblaseaustrits verbinden (Abluftrohr und Rohrschellen nicht im Lieferumfang enthalten).
- Das Traggerüst an den vier Deckenschrauben einhängen (6 - siehe auch 4).
- ACHTUNG! Die Gerüstseite mit der Anschlußbuchse entspricht der Bedieneorte bei fertig montierter Dunstabzugshaube.
Die vier Schrauben (7) fest anziehen.
- An den frei gebliebenen Lochern (8) als zusätzliche Sicherung weitere zwei Schrauben einsetzen und fest anziehen.
- An das tatsächliche Versorgungsnetz (9) anschließen, das erst nach abgeschlossener Installation zugeschaltet werden darf.
- Die Dunstabzugshaube am Traggerüst (10) einhängen und den korrekten Halt kontrollieren:
- zum Einhängen der Dunstabzugshaube vier Schrauben leicht einschrauben (siehe Ziffern 10 und 12).

Bild 7

Bild 8

• Die Dunstabzugshaube. mit zwei Schrauben (11) am Gerüst befestigen, die später auch zum Zentrieren der beiden Teile gebraucht werden.
  Die vier Schrauben, die das Gerüst an der Haube befestigen (12), fest anziehen.
• Bei Abluftbetrieb (13A) das andere Ende des Abluftrohrs an die tatsächliche Abluftvorrichtung anschließen.

Bei Umluftbetrieb mit Aktivkohlefilter (13F) Umluftweiche F am Gitter montieren und mit vier Schrauben an der vorgesehenen Halterung befestigen. Zuletzt das Abluftrohr mit der Umluftweiche verbinden.

• Die mitgelieferten Muttern mit Befestigungshaken (14) im Innern der oberen und unteren Kaminabschnittte auf Höhe der rechteckigen Öl anbringen. Insgesamt müssen 10 Muttern montiert werden.
• Nur für CHDI 8820/DI 8820: Befestigen Sie die zwei mitgelieferten Bügel mit jeweils einer Schraube (15a).
• Schieben Sie die beiden oberen Teile des Rauchabzugsschachtes so zusammen, dass die Halterung abgedeckt ist (15b) und einer der beiden Schlitze auf den Teilen sich auf der gleichen Seite wie das Bedienfeld befindet und der andere auf der gegenüberliegenden Seite. Befestigen Sie die beiden Teile mit 8 Schrauben und Federn (4 pro Seite wie in der Abbildung bezüglich der Verbindung der beiden Teile dargestellt; die Federn sind horizontal anzubringen).
• Den oberen Kamin in der Höhe der Decke mit zwei Schrauben (16, eine pro Seite) am Gerüst befestigen.
• Den Elektroanschluss der Bedienblende und der Kontrollampen herstellen (17).
• Die beiden unteren Kaminsegmente zur Abdeckung des Gerüstes (18) zusammen bauen ; dazu sechs Schrauben verwenden (3 pro Seite - siehe auch Schemazeichnung für den Zusammenbau der beiden Segmente).
• Dasunte Segment des Kamins so in den speziellen Sitz einbauen, daß es den Motorraum und die Verbindungs dose vollkommen abdeckt und mit zwei Schrauben vom Innern der Dunstabzugshaube befestigen (19).
• Mit zwei Profilen (20 - im Lieferumfang enthalten) die Befestigungsstellen der Segmente des unteren Kamins abdecken (ACHTUNG! DIE PROFILE FÜR DEN UTEREN KAMIN SIND DARAN ERKENNBAR, DASS SIE SCHMALER UND FLACHER SIND).

Die breiteren Profile sind hingegen für den oberen Kamin bestimmt und werden nach Maß zugeschnitten.

Wenn notig, die Segmente leicht erweitern, damit sie gut am Kamin anliegen.

• Mit dem Hauptschalter der tatsächlichen Stromversorgung die Spannung wieder zuschalten und die korrekte Funktion der Abzugshaube kontrollieren.

Bild 9

Geachte klant,

Technische gegevens 33

1. The model code number
2. The serial number (E-Nr.)
3. The manufacturing number (F-Nr.)

http://www.aeg.hausgeraete.de
