GEBRUIKSAANWIJZING Duo Control Tensoval

Nederlands 1 Aansluiting voor manchet 2 Aansluiting op computer (USB) 3 Aansluiting voor netvoeding 4 Extra groot LCD-scherm 5 Ruimte voor de naam van de gebruiker 6 Geheugentoets voor gebruiker 2 7 Geheugentoets voor gebruiker 1 8 Start / Stop-knop 9 Batterijvak met voorziening voor het gemakkelijk verwijderen van de batterijen 10 Handgreep voor het aantrekken van de manchet 11 Schaal voor het juist instellen van de manchet 12 Extra brede stekker voor het aansluiten van de manchet 13 Extra lange slang 14 Tekening als hulpmiddel voor de juiste plaatsing van de manchet

Garantieurkunde Bulletin de garantie Garantiecertificaat Foglio di garanzia Warranty Certificate5 15 Uitsparing voor de elleboog: de ergonomische vorm van de manchet voorkomt een onjuiste plaatsing en wegglijden 16 Klittenbandsluiting die gemak- kelijk kan worden geopend

technique Les contrôles techniques peuvent être effectués par les établisse- ments compétents ou des services d’entretien agréés contre rembour- sement des frais. Une vérification du fonctionnement de l’appareil peut être effectuée sur l’homme ou avec un simulateur adapté. Lors du contrôle technique, l’étanchéité du système de pression et une éven- tuelle déviation des mesures affi- chées seront contrôlées. Afin d’ac- céder au mode de calibrage, retirez au moins une pile. Maintenez ensuite le bouton START / STOP enfoncé, et remettez la ou les piles dans l’appareil. Relâchez alors le bouton, puis au bout d’un bref moment, deux « 0 » superposés apparaîtront à l’écran. Des instruc- tions pour le contrôle technique peuvent être fournies sur demande par HARTMANN aux établissements compétents et aux services d’entre- tien agréés.63 Opmerking vooraf Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat voor de eerste keer gaat gebruiken omdat een correcte meting van de bloeddruk alleen mogelijk is als het apparaat op de juiste wijze wordt gebruikt. Deze gebruiksaanwijzing maakt u vanaf het begin vertrouwd met de verschillende stappen bij het meten van de bloeddruk met behulp van de Tensoval duo control. U krijgt waardevolle adviezen waarmee u een betrouwbaar profiel van uw eigen bloeddruk kunt verkrijgen. Bewaar deze gebruiksaanwijzing zorgvuldig. Nederlands NLDuo Sensor Technologie De innovatieve Duo Sensor Technologie combineert twee professionele meettechnolo- gieën: de oscillometrische en de Korotkofftechnologie. De meeste automatische bloeddrukmeters maken alleen gebruik van de oscil- lometrische technologie, maar de Duo Sensor Technologie gebruikt ook de zeer nauwkeurige Korotkoff- methode, die ook door artsen wordt gebruikt als ze de bloeddruk meten. Deze technologie wordt gekenmerkt door een geringe gevoeligheid voor storingen en levert ook bij patiën- ten met hartritmestoornissen de juiste meetwaarden. Artsen gebruiken een stethoscoop om naar de zogenaamde Korotkoff- tonen te luisteren en op die manier de hoogte van de bloeddruk te bepalen. Tensoval duo control doet hetzelfde door gebruik te maken van een inge- bouwde microfoon.

Duo Sensor Technology In uitzonderingsgevallen zijn deze polstonen zo zacht dat ze met de Korotkoff-methode niet kunnen worden opgevangen. In dergelijke gevallen schakelt de Duo Sensor Technologie automatisch over op de oscillometrische meting omdat daarbij niet de polstonen maar de polsgolven in de slagader worden gebruikt om de bloeddruk te meten. De Duo Sensor Technologie levert nauwkeurige uitkomsten en is een- voudig in het gebruik. Comfort Air Technologie Dankzij de Comfort Air Technologie wordt de systolische waarde van de bloeddruk reeds tijdens het oppompen bij benadering bepaald, en hierop wordt gebaseerd tot hoever de manchet voor de meting van de bloeddruk moet worden opgepompt. Hierdoor wordt de meting van de bloeddruk aan de bovenarm minder onaangenaam.65 Inhoudsopgave Bladzijde

2. Algemene informatie over de bloeddruk 67

2.1 Het belang van de hoogte van de bloeddruk 67

2.2 Het belang van zelfmeting van de bloeddruk 68

2.3 Doel van zelfmeting van de bloeddruk 69

2.4 Regelmatige meting van de bloeddruk 69

3. Voorbereiding van de zelfmeting 70

3.1 Plaatsen/vervangen van de batterijen 70

3.2 Instellen van datum en tijd 70

3.3 De 10 gouden regels voor het meten van de bloeddruk 71

3.4 Aanleggen van de manchet 73

4. Meting van de bloeddruk 74

5. Geheugenfunctie 76

5.1 Opslaan van de meetwaarden 76

5.2 Oproepen van de meetwaarden 76

5.3 Wissen van de meetwaarden 78

7. Betekenis van de symbolen op het apparaat en de manchet 83

8. Belangrijke adviezen 83

8.3 Diabetes, aandoeningen van bloed & bloedvaten 83

8.4 Hartritmestoornissen, pacemakers 84

9. Onderhoud van het apparaat 84

10. Toebehoren en onderdelen 85

13. Stroomvoorziening, adviezen voor verwerking,

veiligheidsvoorschriften 88

13.1 Batterijen, netvoeding en verwerking 88

13.2 Veiligheidsvoorschriften 88

14. Wettelijke voorschriften en richtlijnen 89

15.2 Adviezen ten aanzien van de meettechnische controle 89

15.3 Contactadressen bij vragen van gebruikers 902. Algemene informatie over de

2.1 Betekenis van de bloeddruk-

waarden Voor het bepalen van de hoogte van de bloeddruk moeten twee waarden worden gemeten:

De systolische (bovenste) bloed druk: dit is de druk op het moment dat de hartspier zich samentrekt en het bloed in de slagaderen wordt gepompt.

De diastolische (onderste) bloed druk: dit is de druk op het moment dat de hartspier ontspannen is en zich weer met bloed vult.

De hoogte van de bloeddruk wordt weergegeven in mmHg (millimeters kwikdruk). De Wereldgezondheidsorganisatie (WHO) en de Internationale Vereniging voor Hypertensie (ISH) hebben het volgende overzicht voor de indeling van de bloeddrukwaar- den opgesteld:

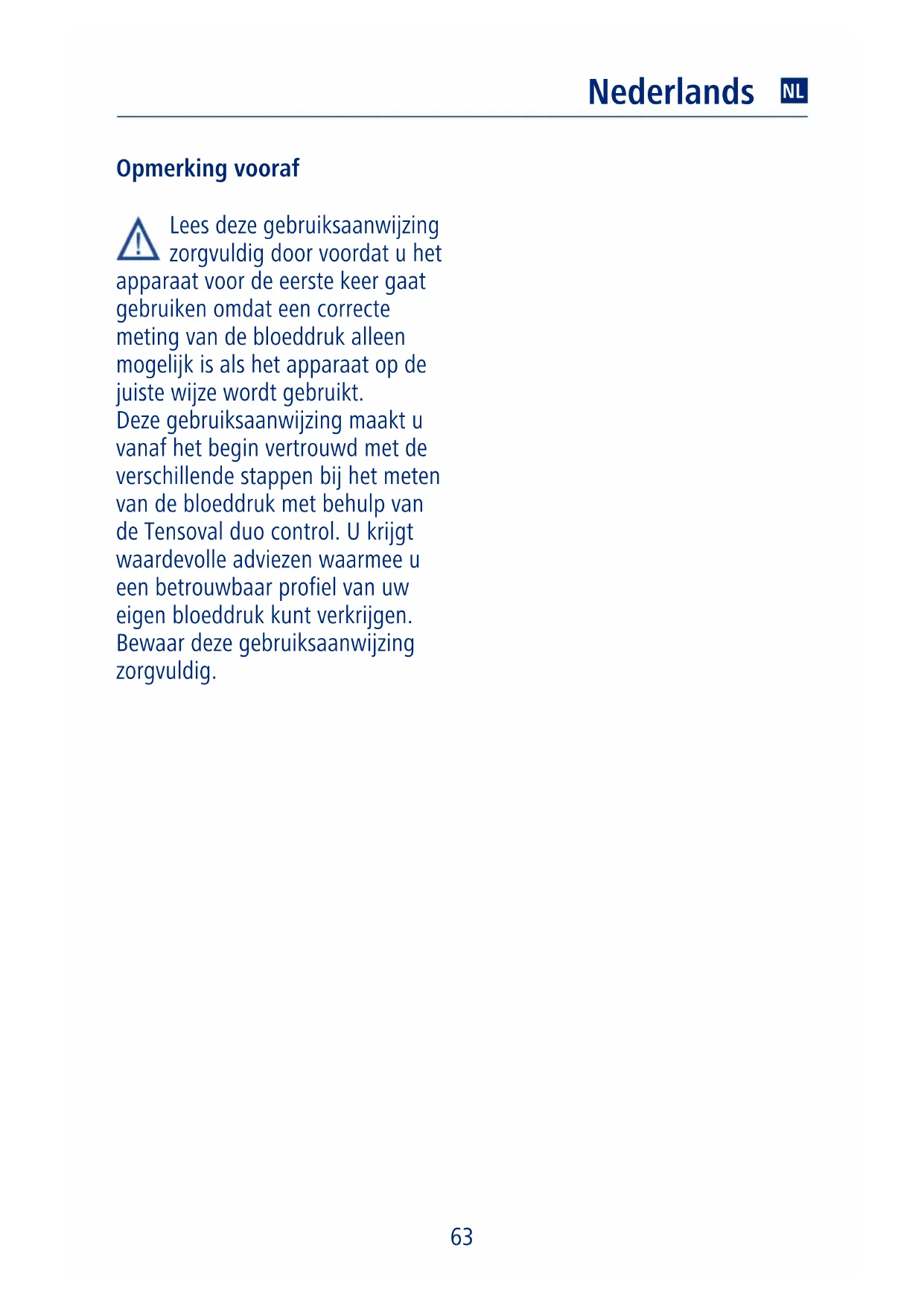

Geachte klant, Het verheugt ons dat u heeft beslo- ten een bloeddrukmeter van de firma Hartmann aan te schaffen. De Tensoval duo control is een kwali- teitsproduct voor volautomatische bloeddrukmeting aan de bovenarm. Dit apparaat meet, zonder instellin- gen vooraf en door handig, auto- matisch oppompen van de manchet, op eenvoudige, snelle en betrouwbare wijze de systolische en de diastolische bloeddruk, alsmede de polsslag. Bovendien geeft het apparaat aan wanneer de hartslag onregelmatig is. De hierbij toege- paste Duo Sensor-Technologie is gebaseerd op een innovatieve combinatie van oscillometrische meettechnologie en het traditionele meetprincipe van Korotkoff, waar artsen gebruik van maken. Dit apparaat zal u grote diensten bewijzen bij het onder controle houden van uw bloeddruk. Wij wensen u een goede gezondheid toe. Nederlands NL2.2 Het belang van zelfmeting van de bloeddruk Een voortdurend verhoogde bloed- druk verveelvoudigt het risico voor het ontstaan van andere aandoe- ningen. De lichamelijke gevolgen daarvan, zoals een hartaanval, een hersenbloeding en schade aan andere organen, vormen wereld- wijd een van de belangrijkste doodsoorzaken. Dagelijkse controle van de bloeddruk is daarom van groot belang om deze risico’s te beperken.

Merk op dat deze grenswaarden onafhankelijk zijn van de leeftijd. Er is sprake van een duidelijke hypertensie (verhoogde bloeddruk) als de systolische druk hoger is dan 140 mmHg en/of de diastolische druk hoger is dan 90 mmHg. In het algemeen wordt aangehou- den dat bij vrouwen sprake is van een te lage bloeddruk (hypotensie) als de systolische druk lager is dan 100 mmHg en de diastolische druk lager is dan 60 mmHg en bij man- nen als de systolische druk lager is dan 110 mmHg en de diastolische druk lager dan 70 mmHg. Opgemerkt dient te worden dat een lage bloeddruk, in tegenstelling tot een hoge bloeddruk, in de regel geen risico’s voor de gezondheid met zich meebrengt. Beoordeling Systolische druk Diastolische druk Optimaal tot 120 mmHg tot 80 mmHg Normaal tot 130 mmHg tot 85 mmHg Grenswaarde normaal 130 – 139 mmHg 85 – 89 mmHg Hypertensie graad 1 140 – 159 mmHg 90 – 99 mmHg Hypertensie graad 2 160 – 179 mmHg 100 – 109 mmHg Hypertensie graad 3 180 mmHg of hoger 110 mmHg of hoger69

2.3 Doel van zelfmeting van de

bloeddruk Uw persoonlijke bloeddrukprofiel is de weergave van de uitkomsten van regelmatige metingen van de bloeddruk gedurende een bepaalde periode, en levert belangrijke infor- matie. Wanneer u met medicijnen moet worden behandeld wegens hoge bloeddruk kan uw arts op basis van uw bloeddrukprofiel beter bepalen welke behandeling voor u noodzakelijk is. Als uw behandeling met medicijnen goed is ingesteld zult u zich beter voelen. Een regel- matig, nauwkeurige controle van de bloeddruk met de Tensoval duo control helpt u daarbij. In veel gevallen is het mogelijk om de bloeddruk door aanpassing van de levensstijl (bijvoorbeeld afvallen, aanpassen van het eetpatroon en meer bewegen) zover te laten dalen dat medicijnen niet meer nodig zijn.

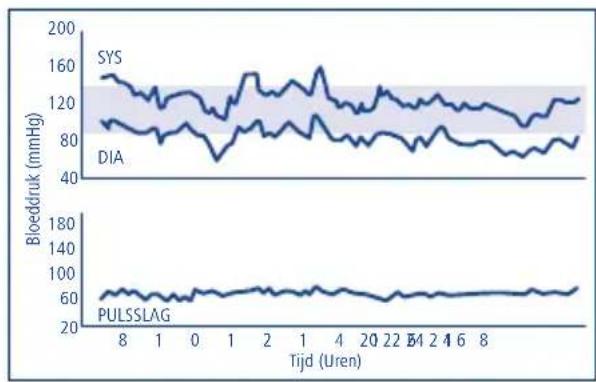

2.4 Regelmatige meting van de

bloeddruk Allerlei factoren, zoals lichamelijke inspanning, het gebruik van medici- jnen en het tijdstip van de dag, kunnen invloed hebben op de bloeddruk. Daarom moet de bloed- druk altijd op hetzelfde tijdstip van de dag en onder vergelijkbare omstandigheden worden gemeten. Nederlands

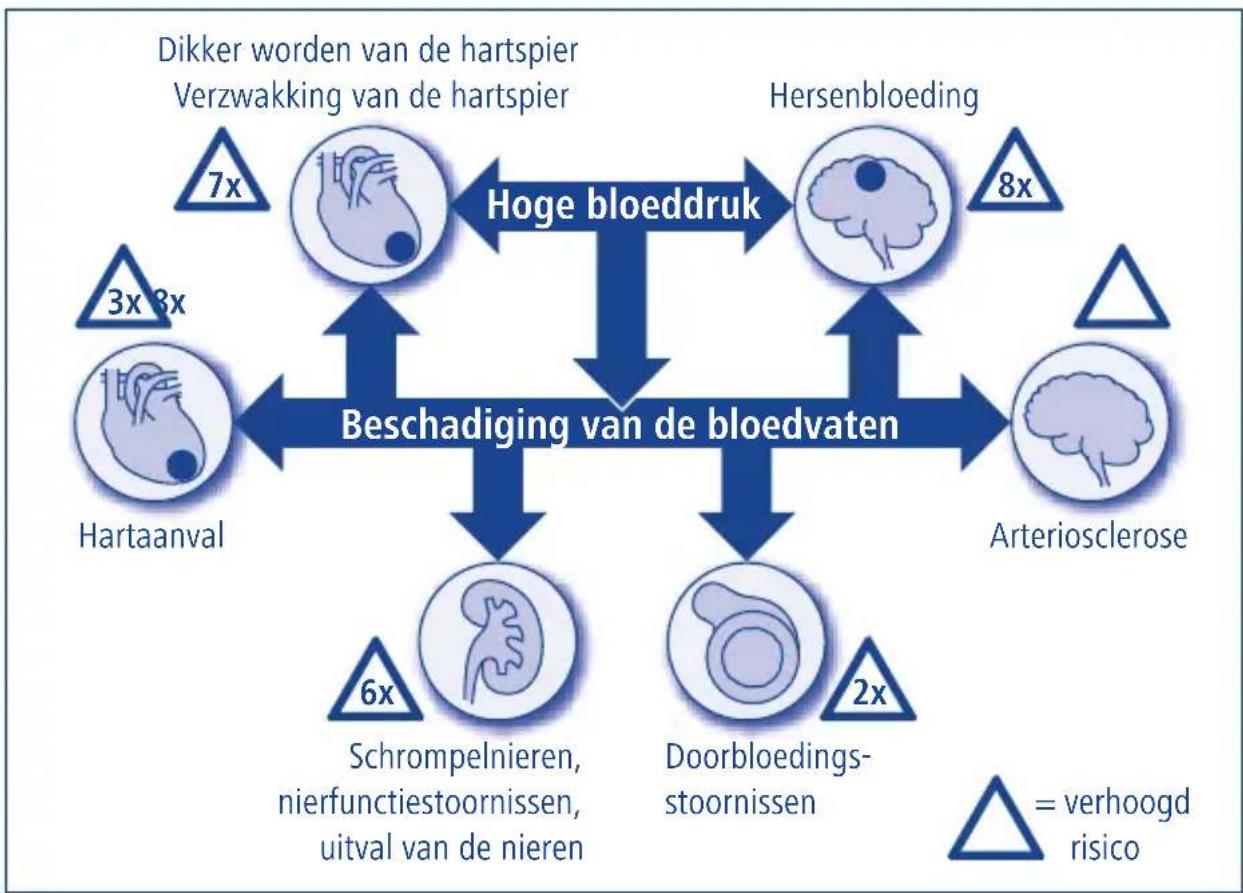

Dikker worden van de hartspier Verzwakking van de hartspier Hartaanval Schrompelnieren, nierfunctiestoornissen, uitval van de nieren Doorbloedings- stoornissen = verhoogd risico Arteriosclerose Hersenbloeding

Hoge bloeddruk Beschadiging van de bloedvaten70 Ons hart klopt ongeveer

100.000 maal per dag. Dat

betekent dat de bloeddruk ook

100.000 maal per dag verandert.

3. Voorbereiding van de

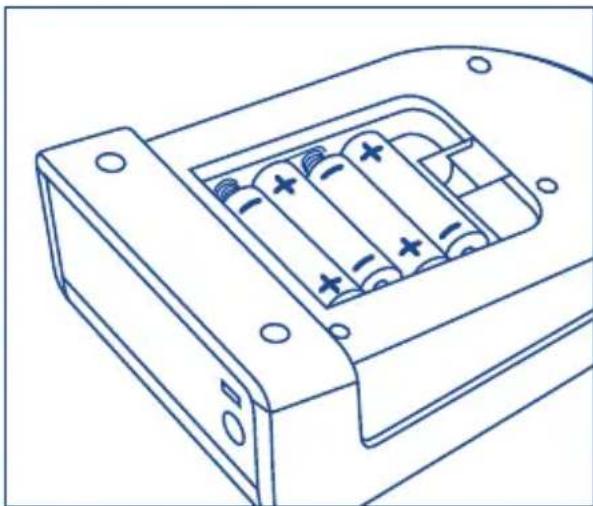

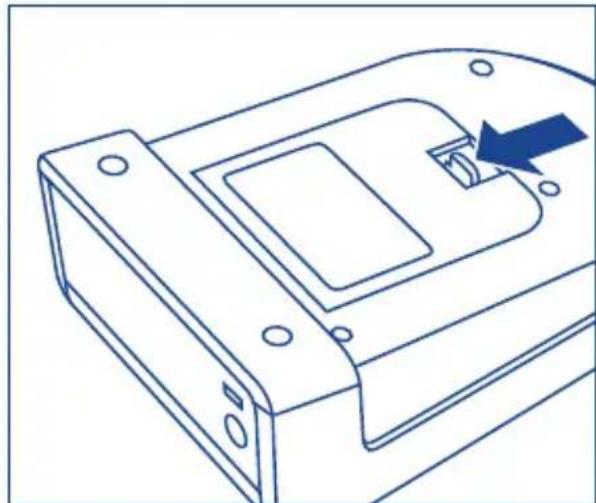

3.1 Plaatsen/verwisselen van de

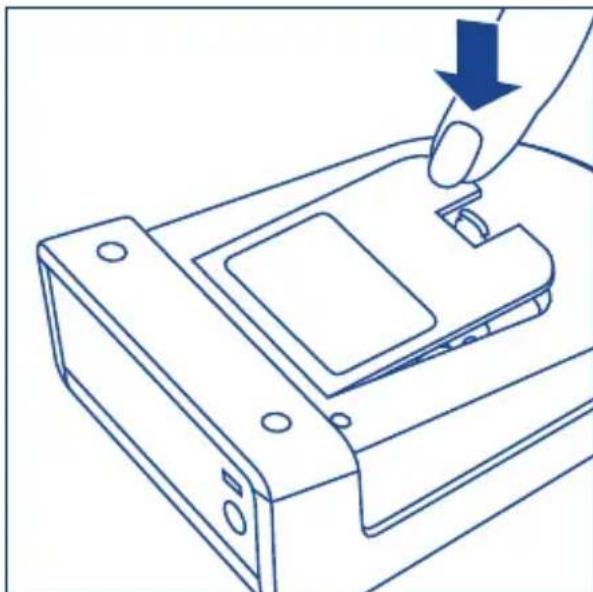

batterijen Open het batterijdeksel aan de onderkant van het apparaat door voorzichtig op de klem te drukken. Plaats vier AA-batterijen zodanig dat de positieve (+) en de negatie- ve (-) pool overeenkomen met de markering in het batterijvakje. Bij een onjuiste polariteit functioneert het apparaat niet en kunnen de batterijen ontladen worden! Plaats het deksel weer op het bat- terijvakje en druk het voorzichtig aan, tot de klem vastklikt. Als u de batterijen verwisselt blijven de meetwaarden opgeslagen in het geheugen. De datum en de tijd moeten echter wel opnieuw worden ingesteld.

3.2 Instellen van datum en tijd

Als de batterijen voor de eerste keer zijn geplaatst, of als deze zijn verwisseld, schakelt het apparaat

Bloeddruk (mmHg) SYS DIA PULSSLAG71 automatisch over op de datum/tijd- functie. U kunt de datum en de tijd op elk gewenst moment opnieuw instellen door de Start-knop gedu- rende 5 seconden ingedrukt te houden terwijl het apparaat is uit- geschakeld. Als het apparaat voor het eerst wordt ingeschakeld wordt de dag als het getal „31“ weerge- geven en de maand als het getal „12“. De ingestelde datum is dus 31 december. Stel de datum en de tijd goed in wanneer u het apparaat voor het eerst gebruikt, zodat het geheugen en de meetsysteem op de juiste wijze functioneren. Het linker getal (dagaanduiding) op het display knippert. Door op de toets (+) of (–) te drukken kunt u de dag wij- zigen. Door bijvoorbeeld tweemaal op de toets (–) te drukken veran- dert de datum in 29 december. U kunt de dag opslaan door op de START/STOP-toets te drukken. Nu knippert het rechter getal, dat de maand aan- geeft. U kunt de maand instellen door op de toets (+) of (–) te drukken en deze opslaan door op de START/STOP-toets te drukken. Nu wordt de jaar „2011“ weerge- geven.Vervolgens kunt u de jaarin- stelling op gelijke wijze veranderen als voor de dag en de maand en met de START/ STOP-toets opslaan. Vervolgens kunt u de tijd instellen. Het linker getal op het display knippert; dit geeft

12.00 u aan. Als het juiste uur is

ingesteld kunt u dat opslaan met de START/STOP-toets. Nu gaat het rechter getal knipperen. Hiermee kunt u de instelling van de minuten veranderen en die opslaan met de START/STOP-toets

3.3 De 10 gouden regels voor

het meten van de bloeddruk

gaand aan de meting ca. 5 minuten rust. Zelfs werken aan een bureau leidt tot een stijging van de bloeddruk met gemiddeld 6 mmHg systolisch en 5 mmHg diastolisch. Nederlands

DATE DATE YEAR TIME TIME 5 min7. Wacht tussen twee metingen minimaal een minuut, zodat dedruk in de bloed-vaten zich voor de volgende metingkan normaliseren.8. Noteer de geme-ten waarden in de bloeddrukpas.Vermeld ook altijd de datum,de tijd en de medicijnen die ugebruikt in uw bloeddrukpas.9. Meet uw bloed-druk regelmatig. Ook als de waar-den verbeterd zijn moet u dezeblijven controleren.10. Voer de meting altijd op hetzelf-de tijdstip uit. Aangezien de hoogte van debloeddruk in de loop van de dagwisselt heeft een enkele metinggeen waarde. De hoogte van debloeddruk kan alleen goed wordenbeoordeeld als over een langereperiode op hetzelfde tijdstip van dedag regelmatig metingen wordenuitgevoerd. 2. Gebruik geduren-de een uur voor-afgaand aan een meting geen nicotine of koffie.3. Niet meten als u moet urineren. Een volle blaas kan de bloeddrukmet ca.10 mmHgdoen stijgen.4. Leg de meetbanddirect op de huidvan de bovenarmen zit rechtop tij-dens het uitvoe-ren van de meting. 5. Houd, als u een handmeter gebruikt, de manchet tijdens de meting op dehoogte van het hart. Bij gebruikma-king van een bovenarm-bloeddruk-meter bevindt de manchet om dearm zich automatisch op de juistehoogte. 6. Praat en beweegniet tijdens eenmeting. Praten leidttot een stijging vande bloeddruk metca. 6 – 7 mmHg. 1 min

De meting moet worden uitge- voerd in een rustige omgeving, terwijl u ontspannen zit. De meting kan aan de rechter of aan de linker arm worden uitge- voerd. De metingen moeten in principe worden uitgevoerd aan de arm waar de hoogste waar- den worden gemeten.

Meet de bloeddruk niet kort nadat u een bad heeft genomen of heeft gesport.

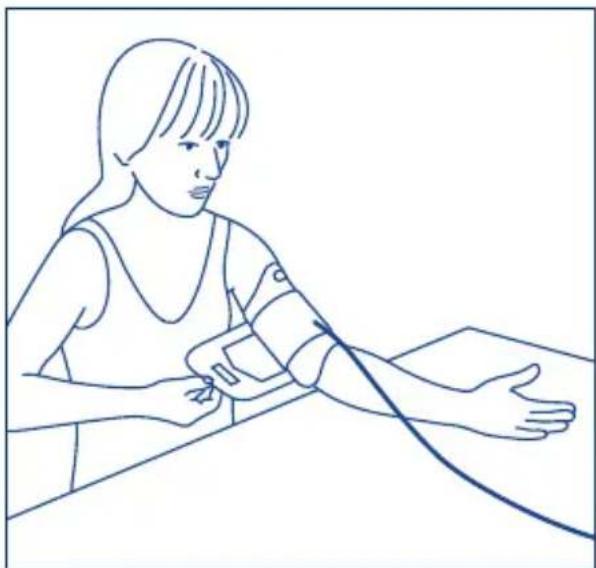

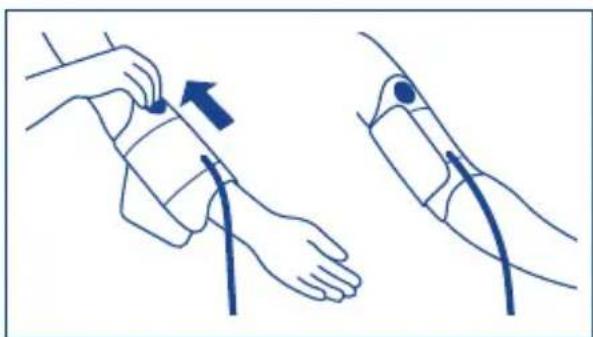

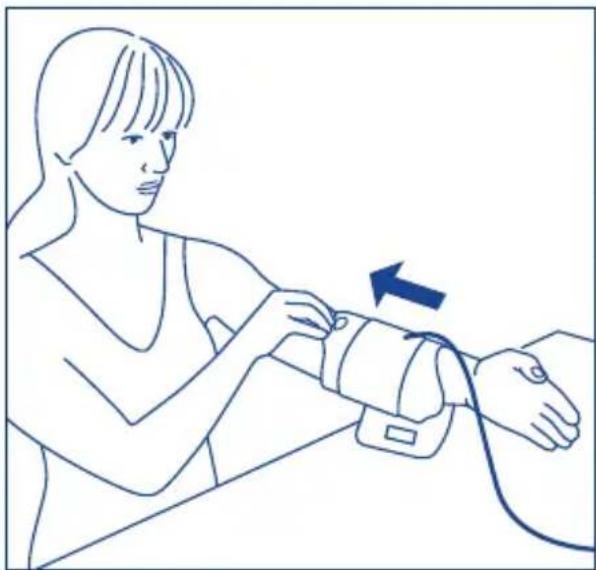

3.4 Aanleggen van de manchet

Steek, voordat u de manchet aanlegt, de rode stekker van de manchet in de rode aansluiting aan de linker kant van het apparaat. De manchet moet om de blote bovenarm worden gelegd. Als de manchet geheel open is voert u het einde van de manchet door de metalen beugel, zodat een lus ont- staat. Het klittenband moet daarbij aan de buitenzijde liggen. Pak de manchet aan de bovenrand vast (zie de afbeelding aan de binnenzij- de van het omslag van de gebruiks- aanwijzing) en schuif deze over de bovenarm. De uitsparing in de manchet (zie de afbeelding aan de binnenzijde van het omslag van de gebruiksaanwij- zing), tegenover de plaats waar u de manchet moet vasthouden, moet aan de binnenzijde van de elleboog liggen. De slang moet midden op de elleboog liggen en in de richting van de hand wijzen. Buig de arm iets, pak het vrije uit- einde van de manchet, leg deze strak om de arm en sluit het klitten- band. Nederlands NLDe manchet moet stevig, maar niet te strak zitten. Belangrijk: de meting kan alleen goed worden uitge- voerd als de manchet op de juiste wijze is aangelegd. De markering op de rand van de manchet helpt u bij het kiezen van de juiste maat. De witte pijl moet binnen de markering liggen. Als de witte pijl buiten de markering ligt moet u een manchet met een andere maat gebruiken (zie Hoofdstuk 10: „Toebehoren en onderdelen“).

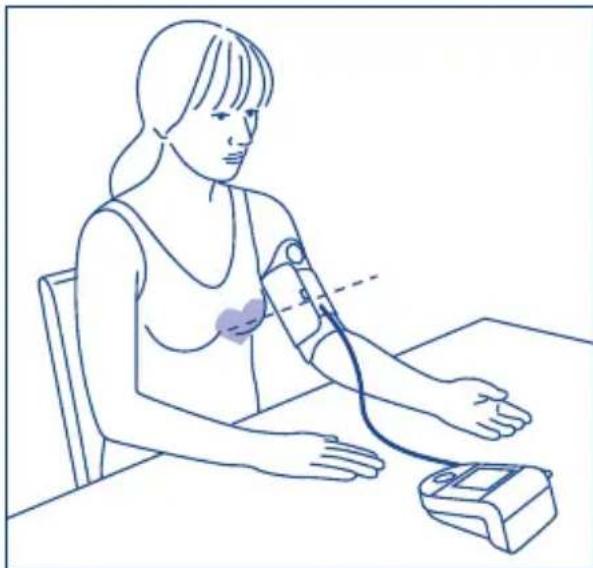

4. Meting van de bloeddruk

Wij adviseren de bloeddruk zittend te meten. Leg de arm met de hand- palm naar boven ontspannen op een stevige ondergrond en let er op dat de manchet zich ter hoogte van het hart bevindt. Schakel het apparaat pas in als de manchet is aangebracht, aangezien de manchet anders door de optredende overdruk kan worden beschadigd. Druk op de START/STOP-toets. Het verschijnen van alle segmenten op het display, gevolgd door het knipperen van een deel van de voortgangsbalk, geeft aan dat het apparaat een zelftest uitvoert en klaar is voor de meting. Vervolgens wordt de manchet auto- matisch opgeblazen. Tensoval duo control is voorzien van de Comfort Air Technology, waardoor de druk in de manchet niet hoger wordt dan noodzakelijk (30 mmHg hoger dan de systolische druk) en de meting niet oncomfortabel is. Als de druk in de manchet niet vol- doende hoog is pompt het apparaat verder tot de vereiste hogere druk is bereikt. Drie korte 74Als een lang geluidssignaal weer- klinkt is de meting voltooid. Op het display verschijnen gelijktijdig onder elkaar de systolische en de diastolische bloeddrukwaarden, als- mede de polsslag. Belangrijk: gedurende de gehele meting mag u zich niet bewegen en niet praten! Wanneer u tijdens een meting om welke reden dan ook de meting wilt afbreken drukt u gewoon op de START/STOP-toets. Het pompen of het meten wordt stopgezet en de druk in de manchet valt automa- tisch weg. Als onder het getal dat de polsslag aangeeft dit symbool zichtbaar is wil dat zeggen dat het apparaat tijdens de meting een onregelmati- ge hartslag heeft waargenomen. Het is ook mogelijk dat de meting door een beweging of door praten is verstoord. Aangeraden wordt de meting te herhalen. Als dit symbool regelmatig tijdens het meten van de bloeddruk zichtbaar is wordt u geadviseerd deze ritmestoornis door een arts te laten onderzoeken.

geluidssignalen geven aan dat de noodzakelijke manchetdruk is bereikt en de meting begint. Vervolgens begint de meting door het laten weglopen van lucht uit de manchet. Wanneer in de praktijk altijd een hogere manchetdruk nodig is kunt u het napompen over- slaan door kort na het begin van het opblazen opnieuw de blauwe START/STOP-knop in te drukken en deze ingedrukt te houden tot de gewenste manchetdruk is bereikt. Deze moet ca. 30 mmHg boven de systolische (bovenste) waarde liggen. U kunt de voortgang van de meting aflezen op de voortgangsbalk. Deze wordt langer tijdens het oppompen en wordt weer korter tijdens het meten. Tijdens de meetfase ziet u ook de symbolen voor de twee meetmethoden van de Duo Sensor Technology. Deze geven aan dat de sensoren goed functioneren. Het hartsymbool geeft de polsslag weer, die eveneens wordt gemeten. Nederlands

TIME76 is weergegeven. Behalve de bloeddrukwaarden wordt ook altijd het tijdstip van de meting opgeslagen, om bijvoor- beeld de gemiddelde druk ’s och- tends of ’s middag te kunnen bere- kenen. De tijd die in het apparaat is opgeslagen moet daarom overeen- komen met de werkelijke tijd. (zie

3.2 „Instellen van datum en tijd“)

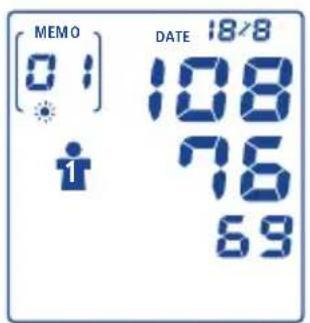

5.2 Oproepen van de meet-

waarden De Tensoval duo control kan de vol- gende waarden in het geheugen bewaren (volgens de richtlijnen van de ESH)

Waarden van aparte metingen

Gemiddelde van alle gemeten bloeddrukwaarden per gebruiker

Gemiddelde van alle waarden ’s ochtends

Gemiddelde van alle waarden ’s avonds Als u gegevens in het geheugen wilt oproepen moet het apparaat zijn uitgeschakeld. Om de waarden van de eerste gebruiker die in het geheugen zijn opgeslagen op te Als de meting voltooid is verschijnt links in de display of . staat voor de meetwaarden van de eerste gebruiker. Onder kunnen de meetwaarden van een tweede gebruiker worden opgeslagen (zie 5.1, Meetwaarden opslaan). Om het apparaat uit te schakelen moet u op de START/STOP-toets drukken; als u dat niet doet scha- kelt het apparaat zichzelf na 3 minuten automatisch uit.

5.1 Opslaan van de meet-

waarden Het apparaat is voorzien van twee geheugentoetsen en , waarmee de meetwaarden van twee verschil- lende gebruikers kunnen worden opgeslagen. staat voor de meetwaarden van de eerste gebruiker, voor de meetwaarden van een tweede gebruiker. Als de meting voltooid is (aangegeven door een geluidssig- naal) kunt u door het indrukken van of de meetwaarden van een persoon op een bepaalde geheugenplaats opslaan. Dit kan worden gedaan zolang de waarden op de display zichtbaar zijn. Als u niet kiest voor een bepaalde geheu- genplaats zal de meetwaarde auto- matisch worden opgeslagen op de geheugenplaats die op het display 1roepen drukt u op toets , en voor de waarden van de tweede gebrui- ker op toets . Op het display ver- schijnt het bijbehorende symbool of . Tensoval duo control maakt onder- scheid tussen waarden die `s och- tends en waarden die `s avonds zijn gemeten. Eerst wordt het gemiddel- de van alle waarden `s ochtends van de voorafgaande zeven dagen van de geselecteerde persoon weer- gegeven (A (Average) staat voor gemiddelde waarde, 7 voor zeven dagen). Door nogmaals op of te drukken wordt het gemid- delde van alle waarden `s avonds weergegeven . Wanneer de geheugentoets nogmaals wordt ingedrukt wordt het gemiddelde van alle gemeten waarden weerge- geven . Afwisselend worden het aantal opgeslagen meetwaar- den en het symbool „A“ weergege- ven. Als weer op of wordt gedrukt verschijnt eerst de meest recent gemeten waarde en vervol- gens verschijnen alle opgeslagen waarden van de laatste 60 metin- gen, met de weergave van de tijd, de datum en het jaar, plus de aan- duiding of het een ochtend- of een avondmeting is (01 is de laatste meting, 02 de daaraan

MEMO MEMO MEMO MEMO MEMO voorafgaande meting etc.). Om de 2 à 3 seconden wisselt de weerga- ve tussen datum, tijd en jaar. Tijdens elke stap van het weergeven van de opgeslagen waarden kan door het indrukken van de andere geheugenknop tussen beide gebruikers worden gewisseld. Tensoval duo control kan per per- soon ( of ) maximaal 60 metin- gen opslaan. De laatste meting wordt altijd op geheugenplaats 1 opgeslagen. Als alle geheugen- plaatsen vol zijn wordt telkens de oudste meetwaarde gewist. Belangrijk: Tensoval duo control werkt volgens de aan- bevelingen van de European Society of Hypertension en maakt onder- scheid tussen ochtendmeetwaarden en avondmeetwaarden. Dit onder- scheid is medisch gezien relevant omdat de bloeddruk in de loop van de dag verandert. Dankzij deze informatie kan een arts nog beter Nederlands

een medicamenteuze behandeling van hoge bloeddruk instellen. Een meting wordt bewaard als och- tendmeetwaarde als deze tussen

0.00 en 12.00 u is uitgevoerd, en

als avondmeetwaarde als deze tus- sen 12.01 en 23.59 is uitgevoerd. Denk eraan dat u de bloeddruk `s ochtends en `s avonds altijd op het- zelfde tijdstip moet meten. De gemiddelde waarde wordt bere- kend op basis van alle opgeslagen waarden van de betreffende per- soon. Als in het geheugen slechts twee meetwaarden zijn opgeslagen wordt het gemiddelde op basis van deze twee waarden berekend. Als het geheugen slechts één waarde bevat vormt die de gemiddelde waarde. Als tijdens de voorafgaande zeven dagen geen ochtend- of avond- meetwaarden in het geheugen zijn opgeslagen verschijnen tijdens het weergeven van het gemiddelde van deze ochtend- of avondwaarden geen getallen maar streepjes op het display. Als het geheugen geen enkele waarde bevat verschijnen ook tijdens het weergeven van de gemiddelde waarden geen getallen maar streepjes. Als tijdens een meting een onregelmatige hartslag wordt geregistreerd wordt deze informa- tie, weergeven met het symbool , ook opgeslagen en tijdens het oproepen van de meetwaarden uit het geheugen gelijktijdig met de systolische en de diastolische bloeddruk, polsslag, tijd, datum en jaar weergegeven. U kunt het oproepen van de gege- vens in het geheugen op elk moment afbreken door op de START/STOP-toets te drukken. Als u dat niet doet schakelt het apparaat zich na ca. 30 seconden automa- tisch uit. Ook na een onderbreking van de stroomtoevoer, bijvoorbeeld tijdens het verwisselen van de bat- terijen, kunnen de gegevens uit het geheugen worden opgeroepen.

5.3 Wissen van de meetwaarden

De gegevens die onder en zijn opgeslagen kunnen onafhankelijk van elkaar worden gewist. Druk op geheugentoets of om alle waarden van de betreffende gebrui- ker te wissen. Op het display

MEMO79 verschijnt de gemiddelde waarde van de ochtendmetingen geduren- de de voorafgaande zeven dagen. Druk de toets opnieuw in en houd deze 4 seconden ingedrukt. Alle getallen en symbolen in het display, behalve of , gaan knipperen. Als u de geheugentoets nogmaals gedurende 4 seconden indrukt wor- den alle gegevens van de geselec- teerde gebruiker gewist. Op het dis- play staat nu alleen nog maar of

Als u een individuele waarde wilt wissen moet u deze waarde oproe- pen (zie 5.2) en de betreffende geheugentoets gedurende 4 secon- den indrukken, waarna de cijfers op het display gaan knipperen. Door de toets nogmaals gedurende 4 seconden in te drukken wordt de individuele waarde gewist. Op het display staat nu alleen nog maar of . Belangrijk: als u de geheu- gentoets eerder loslaat wor- den de gegevens niet gewist. Als u een individuele waarde wist schuift de voorafgaande meetwaarde op naar de geheugenplaats van de gewiste waarde. Na het wissen van een individuele waarde worden ook de betreffende gemiddelde waar- den opnieuw berekend.

5.4 Bediening van de gasten-

modus Als de Tensoval duo control door een derde persoon wordt gebruikt verdient het aanbeveling om gebruik te maken van de gasten- modus. Deze zorgt ervoor dat een meetwaarde niet op een van de geheugenplaatsen of wordt opgeslagen. Er vindt dan geen beïnvloeding plaats van de serie metingen en de gemiddelde waar- den van de beide hoofdgebruikers van het apparaat. Om een meting in de gastenmodus uit te voeren moet de meting wor- den gestart door gelijktijdig op de beide geheugentoetsen en te drukken. De START/STOP-toets hoeft niet te worden ingedrukt. Tijdens en na afloop van de meting ver- schijnen op het display naast de meetwaarden gelijktijdig de symbo- len en . De meetwaarde kan daardoor niet aan een bepaalde persoon worden toegeschreven en de waarde wordt dan ook niet opgeslagen. Ook in de gastenmodus wordt het apparaat uitgeschakeld door op de Nederlands

TIME80 Opgetreden fout Apparaat kan niet worden ingeschakeld Manchet wordt niet opgepompt Mogelijke oorzaken Batterijen ontbreken, zijn niet correct geplaatst of zijn leeg Nettransformator is niet juist aangesloten of defect Aansluitstekker van de manchet zit niet goed in het apparaat Verkeerde type manchet aangesloten Wegens uitwendige storing kan geen nauwkeurige meting worden uitgevoerd Manchet is te los aangelegd Oplossing Controleer de batterijen, plaats zo nodig vier identieke, nieuwe batte- rijen Controleer de verbinding tussen de nettransfor- mator en de aansluiting aan de achterzijde van het apparaat Controleer de verbinding tussen het rode uiteinde van de manchetslang en de rode aansluiting Controleer of u wel een goedgekeurde Tensoval duo control manchet en bijpassende stekker heeft Houdt u aan de 10 regels en aan de adviezen in hoofdstuk 3.3 en voer een nieuwe meting uit De manchet zo strak aanleggen dat tussen de manchet en de boven- arm nog ruimte is voor ca. twee vingers

6. Verklaring van foutmeldingen

START/STOP-toets te drukken. Als u dat niet doet schakel het apparaat zichzelf na 3 minuten automatisch uit.81 Opgetreden fout

Mogelijke oorzaken De manchet kan niet of niet snel genoeg worden opgepompt Bewegen of praten tijdens de meting De druk in de manchet is hoger dan 300 mmHg. De druk wordt automatisch verminderd De batterijen zijn bijna leeg. Er kunnen nog maar enkele metingen worden uitgevoerd (ca. 30) De batterijen zijn leeg en moeten worden vervangen Oplossing De luchtslang is niet goed in het apparaat gestoken. Controleer of de rode aansluitstekker goed is ingestoken Gebruik een nieuwe manchet als deze fout vaker optreedt Tijdens het meten niet bewegen of praten Herhaal de meting na een rustpauze van minstens 1 minuut Houd nieuwe batterijen van hetzelfde type bij de hand (type AA LR06) Plaats nieuwe batterijen van hetzelfde type (type AA LR06). Denk eraan dat als het batterijsym- bool tijdens het inscha- kelen gelijktijdig met alle displaysymbolen oplicht en weer uitdooft, dit niets zegt over de ladingstoestand van de batterijen Nederlands NL82 Opgetreden fout Te hoge of te lage meetwaarden Mogelijke oorzaken Verkeerde grootte van de manchet Manchet is over de kleding aangelegd Omhoog geschoven kledingstukken belemmeren de bloed- circulatie Manchet is verkeerd aangelegd De slang van de manchet is geknikt of platgedrukt De manchet wordt niet goed opgepompt Bewegen, praten of opwinding tijdens de meting Geen ontspanningspau- ze voor de meting Gebruik van genotmid- delen vlak voor de meting Oplossing Gebruik een manchet die past bij de omtrek van uw bovenarm Leg de manchet aan over de blote huid Draag wijdere kleding. Omhoog geschoven mouwen mogen de bovenarm niet afsnoeren Volg de adviezen en de illustraties betreffende het juist aanleggen van de manchet om de bovenarm Zorg ervoor dat de slang van de manchet niet afknikt en in een ruime bocht ligt Controleer of de man- chet goed om de boven- arm ligt Voer de meting uit terwijl u ontspannen zit. Beweeg en praat niet tijdens de meting Ontspan u gedurende 5 minuten voorafgaande aan een meting Gebruik gedurende het uur, voorafgaande aan een meting, geen alco- hol, nicotine of koffie83

7. Betekenis van de symbolen

op het apparaat en de manchet Lees de gebruiksaanwijzing Let op Bescherming tegen elektri- sche schokken (type BF)

89522 Heidenheim Duitsland Verwerking van elektronische apparaten Verwerkingsadvies

8. Belangrijke adviezen

Het zelf meten van de bloeddruk betekent niet dat u deze zelf moet gaan behandelen! Interpreteer de meetwaarden daarom niet zelf en ga uzelf niet op basis van deze waarden behandelen. Voer de metingen uit volgens het advies van uw arts en vertrouw op zijn/ haar diagnose. Neem medicijnen in volgens het voorschrift van uw arts en verander nooit zelf iets aan de dosering. Bepaal samen met uw arts wat het beste tijdstip is om uw bloeddruk te meten.

De bloeddruk kan tijdens de zwangerschap variëren. Bij een verhoogde bloeddruk is regelmatige controle van groot belang. Een verhoogde bloeddruk kan in bepaalde gevallen invloed hebben op de ontwikkeling van de foeteus. Bespreek daarom met uw arts of, en zo ja wanneer, u zelf uw bloed- druk moet meten.

8.3 Diabetes, aandoeningen van

bloed en bloedvaten In geval van diabetes, leverfunctie- stoornissen of vaatvernauwingen (bijv. arteriosclerose en perifeer vaatlijden) moet u, voordat u zelf uw bloeddruk gaat meten, contact opnemen met uw arts omdat in dergelijke gevallen afwijkende waarden kunnen worden gemeten. Als u een bloedziekte (bijv. hemofi- lie) of ernstige doorbloedingsstoor- nissen heeft, of als u bloedverdun- nende geneesmiddelen gebruikt moet u contact opnemen met uw arts voordat u zelf uw bloeddruk Nederlands

Indien een foutsymbool verschijnt moet u de mogelijke oorzaken daarvan na te gaan en de richtlijnen voor zelfmeting in hoofdstuk 3 te volgen. Ontspan u gedurende 1 minuut en meet dan nogmaals.heeft zelf geen enkele invloed op de pacemaker. Denk eraan dat de meting van de polsslag door het meetapparaat niet kan worden gebruikt ter controle van de frequentie van een pacemaker. Als u een pacemaker heeft moet u met uw arts bespreken of zelfmeting van de bloeddruk voor u geschikt is. Het hart trekt samen door elektrische prikkels. Bestaat er een storing in de elektrische prikkels is er sprake van aritmie (hartritmestoornissen). Mogelijke oorzaken: aangeboren of erfelijke aritmie, stress, als gevolg van ouderdom, slaapmangel, uitputting, etc. Of een onregel- matige hartslag wordt veroorzaakt door een aritmie? De huisarts kan het eerste onderzoek doen.

9. Onderhoud van het apparaat

Stel het apparaat niet bloot aan extreme temperaturen, vocht, stof of direct zonlicht, omdat hierdoor stoornissen in het functioneren kunnen optreden. Dit apparaat bevat hoogwaardige elektronische precisie-onderdelen. Vermijd heftige schokken en dompel het niet onder in water. Reinig het apparaat uitsluitend met een zachte, vochtige doek. Gebruik geen verdunner, alcohol en reini- gings- of oplosmiddelen. De manchet mag voorzichtig worden

pacemakers Hartritmestoornissen (aritmieën) zijn stoornissen van het ritme waar- in het hart klopt. Er dient onder- scheid te worden gemaakt tussen onschuldige en ernstige ritmestoor- nissen. Hiervoor is speciaal onder- zoek door een arts noodzakelijk. Tensoval duo control kan dankzij de toegepaste Korotkoff-technologie ook bij verschillende soorten hart- ritmestoornissen goed meten en een juist meetresultaat geven. Er is sprake van een on- regelmatige hartslag als het hartritme gedurende meer dan 25 % van de tijd afwijkt van het gebruikelijke hartritme. Als het symbool vaak op het display zichtbaar is kan dat wijzen op het optreden van hartritmestoor- nissen. Neem in dat geval contact op met uw arts. Ernstige hartritme- stoornissen kunnen in bepaalde gevallen een fout meetresultaat geven of de nauwkeurigheid van de meting negatief beïnvloeden. Bespreek met uw arts zelfmeting van de bloeddruk voor u wel geschikt is. Bij dragers van een pacemaker kan de zelfmeting van de bloeddruk afwijkende meet- waarden geven. Het meetapparaatArt. nr. 900 243 Voorgevormde beugelmanchet, medium voor een bovenarmomtrek van 22 – 32 cm Art. nr. 900 244 USB-Kit voor het aansluiten van de Tensoval duo control aan een computer Tensoval-netvoedingsapparaat Art. nr. 900 152

11. Garantiebepalingen

Op deze hoogwaardige bloeddruk- meter verlenen wij 3 jaar garantie volgens de onderstaande voorwaar- den. De garantieperiode gaat in op de aankoopdatum. Garantieaanspraken moeten binnen de garantieperiode worden ingediend. De aankoopdatum dient te worden aangetoond door middel van het volledig ingevulde en afgestempelde garantiecertificaat of de aankoopbon. Tijdens de garantieperiode zorgt HARTMANN voor kosteloze vervan- ging of reparatie van alle als gevolg van materiaal of fabricagefouten defecte onderdelen. De garantiepe- riode wordt hierdoor niet verlengd. Schade die het gevolg is van onoor- deelkundig gebruik of ingrepen

gereinigd met een iets vochtige doek en een milde zeepoplossing. De manchet mag niet in water worden ondergedompeld. Bewaar het apparaat en de manchet, met deze gebruiksaanwijzing, in de opbergtas om beschadigingen te voorkomen.

10. Toebehoren en onderdelen

Om de meetnauwkeurigheid te waarborgen adviseren wij u uitslui- tend originele toebehoren van HARTMANN te gebruiken. Deze zijn verkrijgbaar bij uw apotheek of medische speciaalzaak. Omvang Benodigde bovenarm manchet 17 – 22cm small 22 – 32 cm medium 32 – 42 cm large Standaard-manchet, small voor een bovenarmomtrek van 17 – 22 cm Art. nr. 900 241 Standaard-manchet, medium voor een bovenarmomtrek van 22 – 32 cm Art. nr. 900 242 Standaard-manchet, large voor een bovenarmomtrek van 32 – 42 cm Nederlands NL86 door niet erkende reparateurs, wordt niet door de garantie gedekt. De onderdelen die onderhevig zijn aan slijtage (b.v. batterijen, manchetten, nettransformatoren etc.) vallen niet onder de garantie. Eventuele schadevergoeding is beperkt tot de waarde van het product; vergoeding van schade die uit het gebruik van het product voortvloeit, wordt uitdrukkelijk uitgesloten. In geval van garantie dient u het apparaat met manchet en eventu- eel de nettransformator, samen met het volledig ingevulde en afgestempelde garantiecertificaat, rechtstreeks of via uw leverancier op te sturen naar het vermelde adres. NL – PAUL HARTMANN B.V. Postbus 26 6500 AA-Nijmegen BE – N.V. PAUL HARTMANN S.A. 1480 Saintes/Sint-Renelde

12. Technische gegevens

Meetmethode: Oscillometrisch en volgens Korotkoff Weergavebereik: 0 – 300 mmHg Meetbereik: Systolisch (SYS): 50 – 250 mmHg Diastolisch (DIA): 40 – 160 mmHg Pols: 40 – 160 slagen/minuutTechnische nauwkeurigheid: Manchetdruk: +/– 3 mmHg, Pols: +/– 5% van de aangegeven polsfrequentie Stroomvoorziening: 4 x 1,5 V alkali-mangaan mignon batterij (AA/LR06) of optioneel HARTMANN Tensoval nettransformator Capaciteit batterijen: Tensoval duo control: > 1400 metingen Tensoval duo control large: > 1400 metingen Oppompdruk: min. 140 mmHg Comfort Air Technology: Individueel bepaalde oppompdruk, overeenkomend met de systolische bloeddruk +30 mmHg Automatisch uitschakelen: 3 minuten na einde meting Manchet: Standaard-manchet 22 – 32 cm Manchet large 32 – 42 cm Manchet small 17 – 22 cm (optioneel) Harde manchet 22 – 32 cm (optioneel) Leegloopventiel: Elektronisch geregeld lineair ventiel Geheugencapaciteit: Voor 2 x 60 metingen en gemiddelde waarden gedurende 7 dagen en gemiddelden van alle waarden Gebruiksomstandigheden: Omgevingsstemperatuur: +10 °C tot +40 °C Relatieve luchtvochtigheid: 15 – 90 % Opslag-/transportom- standigheden: Omgevingstemperatuur: –20 °C tot +50 °C Seriennummer: In batterijvakje Computerinterface: Met de USB-kit en de bijgeleverde software kan het geheugen worden uitgelezen en kunnen de meetwaarden op de PC grafisch worden weergegeven

Nederlands NL13. Stroomvoorziening, adviezen voor verwerking, veiligheids- voorschriften

De vier bijgeleverde, hoogwaar- dige batterijen garanderen ca. 1400 metingen.

Gebruik uitsluitend hoogwaar- dige batterijen (zie opgave in Hoofdstuk 12, Technische gege- vens). Bij gebruikmaking van batterijen van mindere kwaliteit kunnen deze 1400 metingen niet worden gegarandeerd.

Gebruik nooit oude en nieuwe batterijen of batterijen van ver- schillende merken door elkaar.

Verwijder lege batterijen meteen uit het apparaat.

Als het apparaat gedurende langere tijd niet wordt gebruikt moeten de batterijen worden verwijderd om mogelijk leeglo- pen te voorkomen.

Denk aan het milieu: batterijen horen niet thuis bij het huisvuil! Lever batterijen in bij een verzamelplaats of bij een milieupark.

Informatie over de verwerking van elektronische apparaten voor privé-gebruik: Dit symbool

op producten en/of begeleidende documenten geeft aan dat gebruikte elektronische produk- ten niet in het gewone huis- houdafval terecht mogen komen. Een juiste verwerking spaart het milieu en voorkomt eventuele schadelijke effecten op mens en milieu door een verkeerde wijze van omgaan met dergelijk afval.

13.2 Veiligheidsvoorschriften

Geef het apparaat niet zonder toezicht in handen van kleine kinderen of personen die het niet zelf kunnen bedienen.

Gebruik het apparaat alleen voor het meten van de bloeddruk aan de bovenarm.

Stel het apparaat niet bloot aan sterke schokken en schomme- lingen.

Laat het apparaat niet op de grond vallen.

Buig of knik de manchet en de luchtslang niet overmatig.

Het apparaat mag niet worden aangepast, uit elkaar worden genomen of door de gebruiker zelf worden gerepareerd.

Gebruik het apparaat alleen in combinatie met de bijbehorende bovenarmmanchet. Het gebruik van een ander manchet kan schade aan of in het apparaat veroorzaken.

De slang van de manchet mag alleen worden losgemaakt door15. Meettechnische controle en serviceadressen

15.1 Verklaring over de meet-

technische controle Elk Tensoval duo control-apparaat is door HARTMANN zorgvuldig gecontroleerd wat betreft de meet- nauwkeurigheid en is ontworpen voor een lange levensduur. Bij pro- fessioneel gebruik van de appara- ten, bijvoorbeeld in apotheken, art- senpraktijken en klinieken, advise- ren wij iedere twee jaar een meet- technische controle uit te laten voe- ren. Daarnaast dient u de door uw wetgever vastgelegde nationale voorschriften in acht te nemen.

15.2 Richtlijnen voor de meet-

technische controle De meettechnische controle kan door de bevoegde autoriteiten of door een erkend onderhoudsbedrijf tegen vergoeding van de kosten worden uitgevoerd. De functie van het apparaat kan worden getest bij een mens of met een speciale simu- lator. Bij de meettechnische contro- le worden de afdichting van het druksysteem en mogelijke afwijkin- gen in de aangegeven druk onder- zocht. Om in de calibratiemodus te komen moet tenminste één batterij worden verwijderd. Houd de START/STOP- toets ingedrukt en plaats de batterij terug. Laat de toets los. Na korte

de rode stekker uit het apparaat te trekken. Trek nooit aan de slang zelf.

Pomp de manchet nooit op als deze niet op de juiste wijze om de bovenarm is gelegd.

14. Wettelijke voorschriften en

richtlijnen De Tensoval duo control voldoet aan de Europese voorschriften die zijn vastgelegd in de richtlijn voor medische producten 93/42/ EWG, en is voorzien van CE-markering. Het apparaat voldoet onder andere aan de voorwaarden van de Europese norm EN 1060 voor niet- invasieve bloeddrukmeters deel 1: Algemene eisen en deel 3: Aanvullende eisen voor elektrome- chanische bloeddrukmeetsystemen. De klinische tests voor de meet- nauwkeurigheid zijn uitgevoerd vol- gens de normen EN 1060-4 en ISO 81060-2. Draagbare en mobiele hoogfre- quentie- en communicatieappara- tuur kan de werking van elektroni- sche medische apparaten verstoren. Volgens norm EN60601-1-2 kan hierover bij HARTMANN nadere informatie worden verkregen. Nederlands NL90 tijd verschijnen in het display twee tegenover elkaar liggende nullen. Op verzoek stelt HARTMANN de bevoegde autoriteiten en erkende onderhoudsdiensten graag een handleiding voor de meettechni- sche controle ter beschikking.

15.3 Contactadressen bij vragen

Nederlands 1 Symbool voor opgeslagen waarde van meting ’s ochtends 2 Symbool voor opgeslagen waarde van meting ’s avonds 3 Tijd/datum 4 Systolische bloeddruk 5 Diastolische bloeddruk
