GEBRUIKSAANWIJZING Sporty 455 WAYSCRAL

Bedankn en gelukgewenst met de aankoop van uw Wayscral fiets met elektrische trapondersteuning.

Uw fiets is uitgerust met een elektrische ondersteuning bij het trappen, wat al uw verplaatsingen makkeeijker maakt.

De bedoeling van de ondersteuning is om een aanvulling te bieden bij het trappen. De motor treedt in werkung en helpt u bye inp spanning van zodia u begint te trappen. De ondersteuning varielert in functie van slenelid van de fiets en is sterker bij het starten, neemt af wonneer de fiets op dreef is en stoot voldeig wonneer de fiets en slenelid van 25km/u bereikt.

Het is belangrijk om deze gids te bewaren. Dit zal u toelaten om uw fiets ge To regelen en te onderhouden. Deze handleiding moel voor het eersige bueig zu gelezen worden.

Deze Wayscral fiets met elektrische trapondersteuning voor volwassenen werk ontworpen volgens de vereislen van de Europese normen: EN 14764 en EN 15194 en die conform zich met de verilgheldsvereisten zijn.

INHOUDSOPGAVE

1) Plaatsen van de veilighheidselementen 20
2)Regeling van het zadel en het stuur 21
3)BANDEN 22
4)REMMEN 22
5) REGELING VAN HET VERSNELLINGSMECHANISME (DERAILLEUR) 23
6) ANDERE ONDERDELEN 24

III. ONDERSTEUNING BIJ HET TRAPPEN, ACCU EN LADER 24

1) ONDERSTEUNING BIJ HET TRAPPEN 24
2) ACCU 27
3) LADER 30

IV. ONDERHOUD 30

1) CONTROL 30
2) ALGEMEEN ONDERHOUD 31

V. DIENST NA VERKOOP 32

1) ONDERDELEN GEVOELIG AAN SLIJTAGE 32
2) GARANTIE VAN TOEPASSING 32
3)WERKINGENHERSTELLINGEN 32

Bijlage: technische specifieies 34

Kies een veilige plaats, yan het verkeer verwijderd, om uw vertrouwd te maken met uwieve fiets.
De trapondersteuning kan plotsKRichtig in werkung treden. Controller of uw stuur goedrecht staat en de weeg vriis.
Controleer voor elk gebruik of uw fiets in goede staat is.
Daarenboven moet u de wegrcode en de verkeersregels respecteren wanneur u zich op de openbareweg beegeef. De fielsters要去en, sinds 1 september 2008, 's nachts, buiten de bebouwde kom, een fluo vest dragen. Deirma NGTS wilje elke verantwoordelijkheid af als de bestuurdur van die fiets die regelinge die van toepaising is, neer eerbiedigt.
Deze fiets is bestem od op stedeelige wegen gebrukt te worden. Hij is niet bedoeld om gebrukt te worden op niet verharde wegen of op wegen in slechte staat. Hij is niet bestem od op « alle terrein » gebrukt te worden.
Het nicht respecten de在这ne waarschuningen kan een val of een onceval verozaken en voortijdig en definitief uw fiets met elektrische trapondersteuning beschadugen.
Indien de fiets door een kind gebruikt worden, moeten de ouders toezichtl ulofoenen en er zeker van zich dan de gebruiker in staat is om de fiets in alle verlieghde te bruizen.
Wees bijonder voorrichtig bij ongewone weersomslandigheden (regen, koude, 's nachls...) en pas uw spelheid en reflexen hieraan aan.
Bij het transport van uw fiets aan de buitkenant van uw voertuig (fietsdrager, dakrail...) is het aangeraden om de accu te verwonden en bij een gematigte temperatur te bewaren.
Bij twifel Niet aarzelen om contact op te nemen met uw technici, zij zullen u zo goed möglichk adviseren na de diagnose van uw fiets.

Ondanks hel feit dat uw Wayscfiels fiets mel zorg klaaermaktel ward in once werkplaasien, ist het belangrijk om volgende punten te controleren voor iedere eiste ingebruinname.

1) Plaatsen van de veiligheidselementen

Verlichting

Er is een verlichting bleigeverde die samengesteld er liute twe reflectoren (een witte in de koplam vooraan ingebouden en een rode die bevestigst is aan het bagagerek achteraan), een koplam vooraan en achteraan, twee andere oranje reflectoren geplaatst zussen de speanten op de wienen. De lichtweeksende banden latentu u toe om van opzij gezield te worden.

Koplamp vooraan voor de VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455

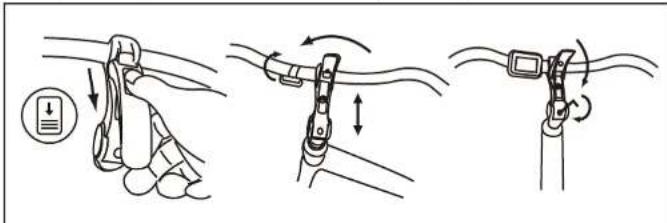

Bevestig de steun voor de koplomp op het slaar, zoveel mogelijk in het midden, met behulp van de bleigeverende clip. Breng de koplomp op het slaar aan door ze stevig aan te druken.

Om de batterijen te plaatsen, volstaat het om de koplamp te openen door een druk uit te oefenen op de ovale doodschijnende plastiek die zich op de koplamp bevindt. Breng de twee batterijen in (LR6 AA) met de juiste polarilieit.

Het in /buinen gebruik stellen van de voorte koplamp gebeurt door hetverschuiven van de grijze knop. Koplamp vooraan City 515-525

Uw VAE City 515 en/of City 525 is utgerust met een verlichtingselement vooran van hoge kwaiteit mel LED. Het is al voraal geinsaileed op uw fiels.

U zet de koplamp in/buiten werking via de schakelaar achteraan de lamp.

Achterlicht

Bren de twee batterijnen (LR 6 AAJ) in met de juselite polaritien. U ze hetijkenicht in/buieren werkng door dekleine schakeiaren aan de zijkant van de lamp teverschuiven.

Het dragen van een helm

Het dragen van een helm om te fietsen is sterk aanbevolen, en zeker voor kinderen.

Het garandeert een bescheming voor hoodflesels bij een onceval. Voor meer informatie neem contact op met u verkofter.

Bel

De belaattoe om tot op een afstand van 50m gehoord te worden.

Controleer of ze op een goede plaats op het stuur staat, zodat u ze gemakkelijk kan gebruiken

2) Regeling van het zadel en het stuur

Het is belangrijk om de regelingen van uw fiets aan uw lichaamsbouw aan te passen.

Zadel

Om de correcte hoogte van het zadel te controllederen, moet u met gestrektie benen zitten en met de hiel op het petaal ruislen (figuur A). Bij het trappen zeal de knie lichijts goploidijn (figuur B).

Contoler bij het regelen van het zadel in+zijn laagste stand, dat het geen enkele component van de

Zorg er eveneens voor dat u de maximaandauidig niet overschriidt.

Stur

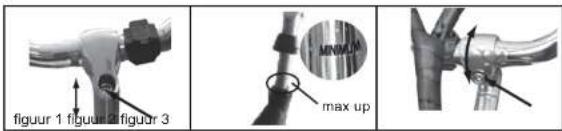

Het stuur van uw fiets is zowel in hoopte als in helling regelbaar

Regeling voor de VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455

Schroef de aanspanbout melt een zeshoekige Allen sleutel los en hef de staaf tot op de gewenste hoogte om de hoogte van het staar te regelen (figuur 1).

Opeget, het merkteken van de maximale uitschuifbare hoopte mag Niet zichthaar bijen boven de stuurinrichting (figuur 2).

Schroef de bout vooraan los met een zeshoekige Allen sleutel om de helling van het staat te regelen (figuur 3).

Regelling voor de City 515-City 525

Beweeg de hendel maar boven door de zwarte knop maar voor te duwen, maak verrolgens de

aanspanboul los met een Allen zeshoekige sleutel en hef de staaf op de gewenste hoopte.

Beweeg de hendel opdezelfde manier naar boven en regel de helling van het stuur.

3) Banden

Controleer regelmatig de bandenspanning.

Rijden met onvoldoende of te sterk opgepompte banden, kan het rendement schaden, een vroegtijdige slijtage veoorzaken, schade berokkenen aan de velg, de autonomie verminderen of het risico op een oncegal verhogen.

Indien er een belangrijke slijage of een inkering op een van de banden zichtaar is, vertang ze voor u de fiets gebruikt.

		Druk
Model	Afmeting FSI Bar
Flexy 215	20*1.75	40-65	2.8-4,5
Basy 315	26*1.95	40-65	2.8-4,5
City 415	26*1.75	40-65	2.8-4,5
City 425 24*1.75	40-65 2.8-4.5
Sporty 455	28*1.5(700*350)	50-65	3.5-5,9
City 515/525	26*1.75	40-65	2.8-4,5

4) Remmen

Hetrechtsehandvat steit dechterste rem in werkng,terwij het linkse handvat de voorste rem in werkng steit.

Het isaan te bevelen om uw remkracht 60/40 te verdelenussen vooraan en achteraan. Uw Wayscraf fiets kan ulgerust worden met 2 remtypes.

V-brake remmen

De klauwen要去en correct sluten op de rand van de velgen. De remblokjes要去en op gelijke afstand van de velg staan (ong: 3mm). De staat van de velg draagt sterk bij tot de doeltreffendheid van het remmen. Het is dus aan te raden om zo regelmalig te roinigen.

U moet de maxiale remkrachtBK bemon zonder dat de handvaten het stuar aanraken. Indien dit nicht het geval is, moeten uw remmen gereqeld worden.

-Een systeme moer en contramoer laat u toe om de remkracht te regelen, die met de tijt za variieren al naargelang de sillage van de romblokies.

• De kruisvormige schroef met veer zal u toelaten om de slijtage van de remblokjes te compenseren en de goede stand van de remmen langs weerszijden de voeil te garanderen. De remblokjes zich standarda. Vervang ze wannere ze nicht zichbaar�.

Schijfremmen

De schilfremmen moeten niet onderhoden worden.

Spuiit achier nooi olie of smeeimmdel op de schijf of de remoovering, blejboebeed tijends het onnderhoud van de kelting of de derailleur. Indien dit gebeurt, moet de remoovering verwangen of ontvet worden.

Waarschuwing: Bij regen, zich de remafstanden langer.

5) Regeling van het versnellingsmechanisme

(derailleur)

De VAE Wagescrl heefttussen 3 en 8 maneel uittswicbare versnellungen.

Gebruik hetrechtter handvat om de gewonnenwijziging uit te voeren. Hoe hoger de Indicator, hoe moeiljker het trappen zal zijn en omgekeerd.

Regeling voor de systemen met externe derailleur (Basy315, City 415 en Sporty 455)

De deraillour is uilgerust met twee schroeven voor hoge en lage aanslag.

De precieze regeling geleurt aan de hand van het afstelwielte.

Het is aangeraden om uilsluiend van versnelling te veranderen tijdens het rijden om de derailleur nicht te beschadigen.

Regeling voor de systemen met interne derailleur (Flexy 215, City 425, City 515 en City 525)

Om de interne deraillur Imshano Nexus te regelen, voistaat het om, met de 2de versnelling geschakhed, de beweigbare gele merkestrupstussen de twee vaste marktokens op de deraillur ut to lijnen.

6)Andere onderden

Hot bagagerek

De Elektriske fielsen van Wayscral zichen verkocht met vaste bagagedrager. De maximale laadmogelijkheid is 25kg (behvalse Basy 315:15kg), er is een möglichkeidheid om een babystoel of een aanhangwagen te bevestigen aan dit model.

Het gedrag van uw fiets kan gewijzig zin waar不断增强 uw bagagerek geladen is. Verdeel de bagage over de tweeijken om de stabiliteit van uw fiets te bevorderen. Ledere baggage要去 steig vastgesnoord toen aan het bagagerek. Het is belangrijk om, voor elk gebruik na te kijken of er ielts los hangt en kan vastgegrenen worden扣除 hetchterwel van de fiets.

De bagage mag de reflectoren en de verlichting van uw fiets Niet bedekken.

Poot

Controleer,voor elk gebruik,of de poot opgeklapt is.

Wiel en motor

Het is aangeraden om. na de eerste maand van gebruik. uw spaken aan te spannen om de impact van de tracle van de motor op uw vooriel of好奇心 te beperken.

Er kan eenlicht geluid ontstaan bij het starten van de motor. Dit geluid is normaal, want de motor start en ondersteunt hot trappen. Dit geluid kan sterker worden wanneer de motor volledg belast worden.

III. ONDERSTEUNING BIJ HET TRAPPEN, ACCU EN LADER

1) Ondersteuning bij het trappen

Flexy 215, Basy 315, City 415, City 425, Sporty 455

De displayaat u erenerjds toe om te kiezenussen 3 hulpstanden bij het trappen en anderzijds de maadstand van uw accu te kennen. Er zijn 3 hulpstanden beschikbaar: Low - Medium - High. Gebruik de + en - knappen om van stand te veranderen.

Vergeest nicht dat hoe meer u beroep doet op de ondersteuning, hoe sneller de accu ontanden zaarend.

City 515-City525

Uw display is samngestold yet 2 delen een LCD schern en een controlehandel

Deze hendel, samengestald ut 3 knappen (Mode, pijn een boven, pijn eenonder), laat u toe om alle nodige regelingen voor het goede gebruik van uw display ult te voeren.

De display van uw City 515 en'of City 525 is

multifunctioneel

• (1) Indicator voor de accu laadstand
• (2 et 3): Uurwerk
• (4) niveau trapondersteuning(1 tot 5)
• (5) Snelheid-km/h
• (6) Afgelegde afstand
• (7) Afstand in km
• (8) Ondersteunung bil starten (6km/u zonder trappen)
  -Code Panne

Druk op MODE om uw display in werkig te stellen. Duw lang op MODE om hem weer uit te zellen.
Druk tegelijk op « pijl maar boven » en « pijl maar onder » gedurende 3 seconden om de « mode regeling » te activeren.
Gebruik « pijl maar boven » en « pijl maar onder », om regelingen uit te voeren; gebruik MODE om te bevestigten. Na het bevestigten gaat uaar de volgende regeling in de volgorde Zoals hieronder vermeld.
Regelingen
- Uurwerk: wonneer u in regeling modus bent, ster het uur en de minuten in.

• Pleksnelheid
  Om te beantwoorden aan de Europese reglementering, is de maximum ondersteuning van uw City 515 en/of City 525 afgesteld op 25 km/u.
  U kunt de pleksnelheid afstellenussen 10 en 25 km/u.

• Snelheidseehand
  U heb'te keuze:tussen de eenheid MPH (miles per hour) of Km/u (Kilometer per uur). De afstandseenheid worden automatisch aangepast in functie van de door u gemaaakte keuze (MPH of Km/u).

Diameter van uw wieren
Om de afgelegde afstand en uw sleinheid te
berekenen, heeft de display de diameter van uw
wieren nodig.
De City 515 en/of City 525 is utgerust met velgen
van 26 duim.De standaardwaarde van uw
display is dus 26 duim.
-Verlichting van de:3 verlichtingsmodussen zijn
beschikbaar.

Gebruik - Snelheid (pedaalsnelheid, gemiddelde slenlheid, pieksnelheid) Uw display duidt automatisch uw slenlheid aan waarne u beginn Hou « bijl maar boven » ingedruktijdens het trappen om de pie opnieuow om de gemiddelde slenlheid weer te geven (AVG).

Niveau van trapondersteuning
U heb de keuze lussen 5 ondersteuningsniveau.
1 is de minimum ondersteuning en 5 de
maximumondersteuning.
Hoe hoger de ondersteuning, hoe sneller uw batterij za onländen.

Gebruik « pijl湃 bovenen en « pijl湃 onder » om van ondersteunings niveau te veranderen

Ondersteuning bij het starten Uw City 515 en / of City 525 is ultgerust met een ondersteuningsysteme bij het starten. Uw motor za, zonder te trappen, uw fiets tot op een sleelheid van 6km/u brengen. Deze functie kan u helpen op slechte en/of zeer hellende weg.

Druk lang op « bijlশonder » om deze functie in werkung to stellen.

• Displayverlichting
• bijl湃 boeren en « gebruiker centraal » tegelijk gedurkt houden om uw displayverlichting te latent werken. Herhaal bezelfde handeling om uw display uit te zetten.
• Algeleged afstand (Afstand van deze trip, Totale afstand)
  Druk op MODE om van de afstand van de zeep trip (TRIP) over te stappen op de tote afstand (ODO).
• Indicator voor de lading van de accu
  De laadstand van uw accu is leesbaar op 6 niveaus.

Procedure voor het op nul stellenen van uw display

Om deteller op 0 te zetten moet u:
- Drukken op mode om de display te openen
Tegelijk drukken op « pijl maar boven » en « pijl maar onder » gedurende 3 seconden
- Op mode drukken om het hieronder afgebeeld scherm te krijgen

• Druk op « pij的那一下」om TC-Y af te beelden (zoals hieronder)

-Valideer door op Mode te drukken

2) Accu

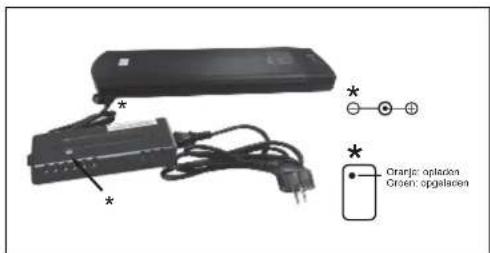

Aanbeveling bij eerste gebruk

De accu gedurende op zich minst 6 uor opladen lijdens de eareste oplaadbeurt. Dlt laat toe om de accu

te initialiseren.

De accu wordt u geleverd met een minimum lading, het is HEEL BELANGRIJK EEN MINIMUM

OPLADING VAN 2 UUR UIT TE VOEREN OM DE 2 MAAND.

Flexy 215, City 415, City 425, Sporty 455, City 515 en City 525

Controleer of uw accu ontrendeld is en haal ze uithaar vergrendelingssysteme.

Het ulteinde van de lader goed bevestigen in het stopcontact aan de zichterkant van de accu naast het handvat.

Verplaats de plastieken beschemkap die het stopcontact beschemmt om de aansluiting te make.

Sleek de voedingsstekker in een elektrisch slopcontact et controllerer de led in de lader oplicht

Reken tssen 2,5-3h (accu 36V6,6 An) 75-8h(accc 36V13,2 Ah) voor een volledige oplaadbeurt.

Vergeetietomuwacu tevergreendelenbideinstalatieopdefiets.

Basy 315

Laat het zadel waar boven kanteelen met de

hiervoor voorziene hendel en borgpen om

de accuuithaar slee te halen.

De toegang tot de accu is nu vrij.

Reken 4 tot 6 uwoor voor een volledige oplaadbeurt.

Haal de lader uit het stopcontact wanner de opplaadbeurt beendig is.

Vergeet niot om uw accu te vergrendelen wanner er u ze op de fiets plaatst.

Autonomle van uw accu

Uw accu heeft een inlopperiode nodig en zal pas waar zijn definiève autonomehbennen na een tientaal maal grabukt aan.

Na het laden van uw accu, is het aangeraden om hem 20 tot 30 minutes te latent rusten voor hem in gebruik te nemen.

De autonomie van onze VAE Wayscral is als volgt:

Flexy 215. City 415. City 425. Sporty 455. City 515 en City 525

Accu 36V6,6 Ah: 25-45 km Accu 36V13,2 Ah: 60-80 km

Basy 315:25-40km Accu lood 24V 10 Ah

Deze gebruiksmarge hangot af yan verschillende gebruiksfactoren;

• De keuze van het niveau van trapondersteuning

• Het gewicht van de gebruiker

• De helling van de weg

• De bandenspanning

-De wind

• De geleverde inpanning bij het trappen

-Frequentie van stoppen en starten

• De buitentemperatuur

Waarschuwingen, voorzorgen

Het is aanbevolen om de accu's regelmalig of na ieder gebruik te herladen. Er is geen geheugeneffect op deze accu's.

Het is aanbevolen, om de levensduur van uw accu zo goed mogelijk te verlengen:

• om warme plaatsen te vermijden (ideale oplaadtemperatuur 20^ )

om de batterij na gebruik van de fiets 30 minutes te latent afkoelen

Voorzorgen bij gebruik:

• Gebruik de accu uitsluitend voor de betrokken fiets.

• Gebruikuitsluitend de specifieke lader om de accu op te laden.

• Laad de accuuitsluitend in een goed verluchtpeaats op.

• De accu Niet aan把它blootstellen of laden in volle zon.

• De accu niet ult elkaar halen of veranderen.

• De (+) en (-) aansluitingen van de accu Niet verbinden met een metalen voorwerp.

• De accu Niet aan vloeistoffen blootstellen.

• Geen beschadigde accu gebruiken.

• De accu Niet verdier opladen indien hij Niet volledig opgeladen is na de theoretische oplaactild.

• De accu niel opladen indien hij een ongewone geur verspreidt, ongewoon warm wordt of als er ielts abnormaal ijkt.

• De accu niel binnen het bereik van kinderen lately.

-Uw accu herladen voor en na een langdurige opberging.

De instructies vermeld op de lader van de accu volgen

Levensduur van accu's

Accu's kunten tekenen van verminginder van hun prestaties vertonen na talrijke oplaadbeurten. Dit za alhangen van de gebruigsgewonnen van de VAE. Over het algemeen za de energetische capaciteit met 20% tot 30% daalen na 500 cycli (oplaiden en onladden) voor lithium accu's en na 300 cycli voor Ioden accu's.

Umoet uw afgedankite accu's afgeven in uw winkel of in gespecialiseerde ophaalpunten voor recyclage. Gooi vooral uw accu bij zich levenseinde nicht in de natureur.

3) Lader

Gebruik enkel de lader die blegeleverd is bij uw elektrische fiets. Vermijl alle contact met water tjdens hel opladen van de batterij. Als hel slopcontact nat zou zich, gelieve te drogen voar het gebruik. Voorzorgsmaatregelen:
- Lees de gebruiksanaanjwijzing voor het gebruik van de lader.
- Voor binnengebruik, Niet bloootstellen aan de regen.
- De klemmen van de lader niel kortsluiten met een metalen voorwerp.
- De lader Niet demonteren of iets aan veranderen, in geval van problemen raadpleeg een bekwame hersteldiastn.
- Plaats alsid de lader in een droge en goed geventileerde omgeving.
- Pas ap: explosieve gassen. Vermijd vlammen en vonden. Zorg voor voldoende verluchting tijdens het opladen.
- De lader niet gebruiken met een beschadigde kabel of stekker.
- De lader Niet aanraken met natte handen.
Zorgervoar dat de stekker van de lader correct verbonden is met het stopcontact alvorens het laden.
- Schakel de stroom uit voor het aansluiten of ontkoppelen van de batterijen.
- De lader Niet te lang vasthoudenijdhen het opladen (risico handen te verbrand te worden)
- De lader Niet op een onstabile plaats zetten
- De lader niiet bedekken tijdens het opladen om zo oververhitting te voorkomen.
- Deze lader is ontworpen voor Lithium batterijnen (behale Basy 315: lood), Niet gebruilen voor ander typen batterijnen.
- Niet gebruiken voor Niet-oplaadbare batterijen.
- Dit toestel is niel geschickt voor mensen (inclusioni kinderen) met een fisieke, zintuiglijke of mentale beperking, of voor mennen met gebrek an erwarting of kennis, behalte diegenen die toestemming hebven, van een verantwoordelijke en een toezichtholder van de veilgheid of instructies Voorafgeaan aangaande het genbruik van het toestel.
- Het is aangeraden om kinderen in het oogl te houden om te vermijden dat ze speljen met het toestel.
- Buiten bereik van kinderen honden, dit product is geen spelgoed.
- Toestel nicht bloootstellen aan een warmlebron.
- Het toestel Niet onderdompelen onder het water
- De soepele kabel van dit toestel mag niert worden verrangen; in geval van schade, gelieve het toestel wege te werpen.

IV ONDERHOUD

1)Control

Opmerking: U moet uw VAE geregeld door uw ekopater latent controieren om de veiligheid te garanderen en de onderdeilen in goede staat van werking te honden.

Eerste controle: 1 maand of 150 km
- Nazlicht van het aanspannen van de elementen: kruk, wie, stang, pedalen, frame, zadelklem,
- Nazicht van de werkking van de overbrenging en de ondersteuning,
- Nazlicht van de regeling van de remmen
- Spanning en/of centreren van de wielen.
- Zorgen dat het stopcontact van de lader correct is aangesloten op de netvoeding voor het opladen.

Elk jaar of 2000km

• Nazicht van de slijtageniveauaus (remschoenen of remblokies, overbrenng, banden).

• Controle van de lagers (behuizing van Irapas, wielen, sluurinrichting, pedalen).

• Controle van de kabels (remmen, deraillleur),

• Nazicht van de lichten,

• Spanning en/of centreren van de wielen.

Elke 3 jaar of 6000km

• Vervanging van de overbrenging (ketting, vriwijel, plateau).

• Vervangen van de banden,

• Controle van de slijtage van de wielen (spaken, velg)

• Spanning en/of centreren van de welen.

• Vervanging van de remschoenen of remblokjes

• Controle van de elektrische functies.

2) Algemeen onderhoud

Uw fiets moet regelmagt onderhoven worden, voor uw verilgheid maar ook om er de levensduur van te verleningen. Het is belangrijk om de mechanische elementen regelmagt te controlichen om de versielen onderdenle of onderdenie die tekenen van slijgate vertonen, te verrangen.

Voor een veilig gebruik, controllerer regelmalig de staal van de remmen en de velgen.

Reinlging

Moel gebeuren met een spons, een bakje met lauw zeepsop en een waterstraal (zonder druk). De flanken van de velgen en de remschoenen reinigen met alcohol of aceton. Wees bijzonder voorzigent en gebruik geen waterstraal onder druk.

Smering

De smering van de verschillende bewegende onderdelen is essentieel en dit om corrosie te vermijden. Ze要去 regelmatig begeuren op de kogellagers die zich in de as van de wielen bevinden, op de ketting, de derailleur en de besturingskabels.

Het is aangeraden om specifie oile te gebruiken voor de ketting en de derailleleur. Voor de andere componenten moert er vet gebruikt worden.

Regelmatige controls

De aanspanning van boulen en moeren: helfboom, kruk, pedalen, stangen.

Het toe te passen torsiekoppe is als volgt

Componenten	Aanbevolen koppel (NM)	Bijzondere voorschriften
Pedalen op krukken	35-40	Schroefdraden invetten
Krukken op kast	40-45	Schroefdraden invetten
Aanspanning Slang	18-20
Aanspanning besturingsvrijloop	≥25
Remhandvat	2.5-4
Rembeugels	5-7.5
Zadel op slede	18-20
Aanspanring zadelstang	18-20
Wiel met motor/Wiel zonder molor	40-50/25-35
Bagagerek	8

De andere lorsiekoppels hangen af van de afmeling van de moeren: M4: 2,5 tot 4.0 N.m., M5: 4.0 tot 6.0 N.m., M6: 6.0 tot 7.5 N.m.

V DIENST NA VERKOOP

1) Onderdelen onderworpen aan slijtage

De verschilnde onderden onderworpen aan slijtage zichen staardelementen. De verslieten onderden steeds verwangen en/of verwangen door identieke componenten die te koop zich in de handel of bij uw verkoper.

Let op: Zoals alle mechanische componenten ondergaat een fiets hoge spanningen en slijtag.

De verschlende materie en componenten können op verschlende manieren reageren aan slijtage en vermeoideid.

Als de leef cyclus van een component overschren word, kan hij plots breken en schade veroorzaken aan de fietser.

Scheuren, breuken en/of verkeurlingen in zones die hoge spannings ondergaan, tonen aan dat deze componenten hun leef lucius hebden overschreden en verrangen moelen worden.

2) Garantie van toepassing

Wij hebten uw fiels met de groctste zorg ontworpen en vervaardigd, en dit om u volledige tevredenheid te schenen. Echter, indien zou blijden dat uw product defecten vertoont, genieten u vanaf de aankoopdatum van een commerciele waarborg van:

Levenslangegarantie voor het kader:Basy 315,City 415,City 425,Sporty 455.City 515 en City 525

-5aarvoorhaktader:Flexy215

-2aar voor de motor.

• 1aar voor de onderden, met uitslijing van de onderden onderworpen aan sijtage (banden, binnenbanden, remschoenen, handvaten, zadel, kabel).

2-jaar voor de lithium accu's en 6 staat voor dolen accu.' (Breng uw afgedankte accu aan uw winkel, hui zaerecyclierd worden!)

De gebruiker moet, om deze waarbong te lately gelden, het product aanblogen bij de distributeur, vertezedel van het kasticket of de aankoopfacteur.

Deze waarborg, van toepassing in het land van aankoop, dekt alle gebreaken van het product die gewoon gebruik möglichk maker. De gebreaken tengevolge van een slecht onderhoud, een oneigenlijke gebruik of Indien de aanbeveillingen van de fabrikant Niet gevolgd werden, zich net gedekt. De waarborg dekt de gewone slijage van onderdenlen ten gevolge van het gebruik van het product Niet. De garantieverler is: contact: www.norauto.com.

De commerciale waerborg die hierboven voorzien is, beperkt de koper geenszins om zich garantierrecht.uit to cefenen betreffende verbogen gebrekten ofiet-conformiteit, zaals voorzien is in de verschilnde Europese landen. Voor meer informatie gilleve de welgaving van teapassing in uw lande te raadplegen

3) Werking en herstellingen

Lithium accu's

Het oranje lampje van de oplader werknt Niet tijdens het opladen

• Controller of de connectoren correct aangesloten zijr

Het oranje lampje van de oplader worden Niet groen

• Doof de voeding en sluit na 5 seconden terug aan op het net. Hij kan verder opladen.

Het oranje lampje van de oplader wordt onmiddelijk groen

• Controller of de accu volledig opgeladen is.

-De zekeringen lijndoorgeslagen.

Nooituit elkaar halen. In geval van problemen,geef het toestel aan een gekwalificeerde hersteller

(T3.15A/250V).

Loden accu's

Het rode lampje van de oplader werkkt Niet lijdens het opladen.

• Controller of de connectoren correct aangesloten zich

Hel rode lampje van de oplader wordt niel groen

• Doof de voeding en sluit na 5 seconden terug aan op het net. Hij kan verder opladen.

Het rode lampje van de oplader wordl onmiddelijk groen

• Controller of de accu volledig opgeladen is.

-De zekeringen zijndoorgeslagen.

Nooituit elkaar halen.In geval van problemen,geef het toestel aan een gekwalificeerde hersteller

(T2A/250V).

Code panne display City 515

Code panne	Definitie	Oplossingen
21	Probleem met de accu	- Controller of de accu goed opgeladen werden - Controller of de accu goed aangesloten is. Indien u hem kunt vergrendelen is de accu goed geplaatst - Controller de zekeringen
23	Motorprobleem - aansluiting motor/ derailleur	3 kabels sturen de informatie door van de controlleraar de motor en omgekeerd. De panne code 23 wil ziggen dat er een probleem is met een van deze kabels - Contacteer uw verkoper
24	Motorprobleem - magnetische receptor	Een van de 3 receptoren die toelaten om de orientering van de motor te detecteren via wisseling in het magnetisch veld, werkkt Niet meer - Contacteer uw verkoper
25	Probleem met remreceptor	De motor worden stillegelijk elde keer als u remt. Een van de receptoren is boschadig - Contacteer uw verkoper
30	Probleem teller / controller / met trappen	- Controller of de fiche op de controller goed aangesloten is - Controller of de verbinding tussen de teller en de controller good instekt - Contacteer uw verkoper

(2) Handvat van de versnellingshende

(3) Bel

(4) Sui

(5) Koplamp vooraan

(6)Display

(7) Stang

(8) Ophänging yoraaan

(6)Spreading bores (7)Vbraka rrommon

(9)V-Brake fenniin (10)Bond

(10) Band 111

(11) Motor

(12) Velgventiel

(13) Poot

(14) Pedaal

(15) Bescherming ketting

(16)Ketting

(17) Achterlicht

(18)Accu

(10)Accu (19)Bagagerek

(19) Baggerer (20) Controller

(26) Controller

Flexy 215

Maximale draaglast		110 kg (gebruker + last + fiets)
MaximaleSNIELH met trapondersteuning < 25km/u
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning	36V
	Capaciteit 6,6 Ah / 13,2 Ah
	Gewicht 2,1 kg / 3,6 kg
	Oplaadtijd	2,5-3h /5-6h
	Aantal cyclical 500-600
Opiader	Specifications	Ingangsspanning 220V
		Ultrgangsspanning 36V
Totaal gewicht van de fiets (met accu 6,6 Ah)		20Kg
Afmelingen van de fiets		145 x 58cm
		80 x 40cm(Afmelingen van de opgevouwen fiets)
Afmeling banden 20 x 1.75duim

Basy 315

Maximale draaglast 110 kg (gebruiker + last + fiets)
Maximale snelheid met ondersteuning < 25km/u
Autonomie 25-40km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	24V
Accu	Type	Lood
	Spanning	24V
	Capacitelt 10Ah
	Gewicht 9kg
	Oplaadlijd	4 tot 6 uur
	Aantal cycli 300
Oplader	Specificaties	Ingangsspanning 230V
		Ultgangsspanning 24V
Totaal gewicht van de fiets (met accu)		30Kg
Afmetingen van de fiets 187 x 62cm
Afmeting banden		26 x 1.95duim

City 415 - City 425

Maximale draaglast		110 kg (gebruiker + last + fiets)
Maximale snelheid met ondersteuning < 25km/u
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning 36V
	Capaciteit 6,6 Ah / 13,2 Ah
	Gewicht 2,1 kg / 3,6 kg
	Oplaadelijk	2,5-3h /5-6h
	Aantal cycli 500-600
Oplader	Specifications	Ingangsspanning 230V
		Uitgangsspanning 36V
		City 415	City 425
Totaal gewicht van de fiets (met accu 6,6 Ah)		25Kg	24Kg
Afmetingen van de fiets 175 x 62cm			170 x 62cm
Afmeting banden 26 x 1.75duim			24 x 1.75duim

City 515-City 525

Maximale draaglax		110 kg (gebruiker + last + fiets)
Maximale snolheid met ondersteuning < 25km/u
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-	30km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning 36V
	Capaciteit 6,6 Ah / 13,2 Ah
	Gewicht. 2,1 kg / 3,6 kg
	Oplaadelijk	2,5-3h /5-6h
	Aantal cycli 500-600
Oplader	Specifications	Ingangsspanning 230V
		Uitgangsspanning 36V
Total gewicht van de fiets (met accu 6,6 Ah)		24.5Kg
Afmetingen van de fiets		179 x 62cm
Afmeting banden		26 x 1.75duim

Sporty 455

Maximale draaglast		110 kg (gebriker + last + fiets)
Maximale snelheid met ondersteuning < 25km/u
Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-km		30km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning 36V
	Capaciteit 6,6 Ah / 13,2 Ah
	Gewicht 2,1 kg / 3,6 kg
	Oplaadijid	2,5-3h /5-6h
	Aantal cycli 500-600
Oplader	Specifications	Ingangsspanning 230V
		Uitgangsspanning 36V
Totaal gewicht van de fiets (met accu 6,6 Ah)		25Kg
Afmelingen van de fiets		180 x 62cm
Afmeting baneden		28 x 1.50duim

ES
