GEBRUIKSAANWIJZING W600 WAYSCRAL

Bedankt en gelukgewenst met de aankoop van uw Wayscrai fiets met elektrische trapondersteuning. Uw fiets is uiterust met een elektrische ondersteuning bij het trappen, wat al uw verplaatsingen makkelijker maakt.

De bedoeling van de ondersteuning is om een aanvulling teields bij het trappen. De motor treedt in werkeng en helpt u bij de inspanning van zodra u begint te trappen. De ondersteuning variert in functie van sleheid van de fiets en ist sterk bij het starten, neemt of wanner de fiets op dreef is en stopt volledia wanner de fiets en sleheid van 25km/u bereikt.

Het is belangrijk om deze gids te bewaren. Ditz zu toelaten om uw fiets goed te regelen en te onderhouden. Deze handeisting moet vo3r het eerste gebruik gelezen worden.

Deze Wayscarl fiels met elektrische trapondersleuning voor volwassenen ward ontworpen volgens de vereisten van de Europese normen: EN 14764 en EN 15194 en die conform zich met de vaigheidsevereisten zich.

INHOUDSOPGAVE

I. WAARSCHUWINGEN / VOORZORGSGMAATREGELEN 19
II. EERSTE INGEBRUIKSTELLING/REGELINGEN 19

2.1 Plaatsen van de veiligheidselementen 19
2.2 Regeling van het zadel en het stuur 20
2.3 BANDEN 21
2.4 REMMEN 21
2.5 REGELING VAN HET VERSNELLINGSMECHANISME (DERAILLEUR) 22
2.6 ANDERE ONDERDELEN 22

III. ONDERSTEUNING BIJ HET TRAPPEN, ACCU EN LADER 23

3.1 ONDERSTEUNING BIJ HET TRAPPEN 23
3.2 ACCU 29
3.3 LADER 31

IV. ONDERHOUD 31

4.1 CONTROL 31
4.2 ALGEMEEN ONDERHOUD 32

V. DIENST NA VERKOOP 32

5.1 ONDERDELEN GEVOELIG AAN SLIJTAGE 32
5.2 GARANTIE VAN TOEPASSING 33
5.3WERKINGENHERSTELLINGEN 33

Bilage: technische specificaties 34

I.WAARSCHUWINGEN/VOORZORGSMAATREGELEN

Kies ceu veilige plaats, van het verkeer verwilddeid, om uw vertrouwd te maken met uw十几年e fiets.

De trapondersteunung kan plots.krachtig in werkung treden. Controller of uw stuar goed recht staat en of de weg vrij is.

Contralier voir elk gebruik of uw fiets in goede staat is. We raden u ten zeerste aan een goede uittingte te voorzien vooralearu o ut fiests stap, let dragen van een helm i s een minimale vereiste. Voor elk gebruik moet u steeds de goede algemene staat van uw fiets nagaan.

Daaaloboven moet u de wegrcode en de veikeregegels respecteren wonnuei u zich op de openbare weig begeegt. De fietsers muten, sind 1 September 2008, s nachts, huiuten de behuwoude kum, een fluo vest dragen. De fima NGTS wijst wie der antevoordelijkheid af als de bestuurder van die flieten de regelinge die van teppassing is, ne ier eerbiodigt.

Deze fiets is hestemd om op stedelijke wegen gebruikt te worden. Hij is niert bedneldom gebruikt te worden op niert verhaerde wegen of op wegen in slechte staat. Hij is niert bestemd om op « alle terrein » gebruikt te worden.

Het net respecteren van dieze waarschuingen kan een val of een oncegeval veroorzaken en voortijdig en definitiert u fiets met elektrische traponersteuning heschadigen.

Indien de fiets door een kind gebruikt worden,要去en de ouders toezicht utoeelen en er zeker van zich aan de gebruiker in staat is om di fiets in alle verilagine te bruieren.

In het gegel vaat oncegbruiklijke klaaatomstandigheden (regen, koude, maar enz.)要去 u bijonder gnoed opletten ou onsnelheid en reactifs dienvergeenkomstig aanpassen.

Bij het transport van uw fiets aan de buurenkant van uw voestig (fietsdrages, clakral ...), is het aangeraden om de accu te verwijderen en bij een gemaatigde temperatur te bewaren. D'enlever la batterie et de la stocker dans un endroit temporé.

BijTWiFet met naarzelen om contact op te nennen met uw technici, zij zullen u zo goed maybeik adviseren na de diagnose van uw fiets.

II. FERSTE INGEFBRUIKSTELLING/REGELINGEN

Oudanks het fiet dat uw Wyscaal fliert met zong klangmaaak waert in ouze workplaaten, ist het belangrijk om volgende punten te controlleder voor iedere eigeinde ingebruikn.

2.1 Plaatsen van de veiligheidselementen

Verlichting.

Er is een vertilching higheleveer die samengesteld ist inuit zwey reflectronen (een witte in die koplam vooraan ingehouwd en een rode die bevestigst is aan het bagagerek acheroan), een koplam vooraan en acheroan, twice andere oranje reflectronen geplaatussen te spaken op de wieren. Die lichtweerkaatsende banden laten u toe om van opzij gezteen te worden.

Koplampvooraan

Uw VAE is uitergust met een in de batterij ingubegen(APichtlicht. U kunt het alotrecht aanuifteten door de schakelaar gesitueerd booven de lampen in te druknen.

Als u de batterijen weint te verrangen moet u twee batterijen (LR 6 AA) inzetten met naleving van hun polariteit.

Het dragen van een helm

Het dragen van een helm om te fietsen is sterk aanbevolen, en zeker voor kinderen.

Het garandeert een beschemming voor hoofdletsels bij een onceval. Voormeer informatie neem contact op met u verkerk.

Bel

De bel latentu toe om tot op een afstand van 50m gehoord te worden.

Controleer of ze op een goede plaats op het stuur staat, zdat u ze gemakkelijk kan gebruiken.

2.2 Regeling van het zadel en het stun

Hiet is belangrijk om de regelingen van uw liets aan uw lichaansbouw aan te passen.

Zadel

Om de correcte hoogte van het zadel te controleren,要去um gestrekte benen zieten en met de hiel op het pediaal rusten (figuur A).Bij het trappen za de kinie lijghtes geplaatig een (figuur B).

Contoleer het regen van het zaatel in zijn zaalst stand, dat het geen enkele component van de fllets raakt, zoets bijvoorebegd des beschemmek van de batterij.

Zorg er eveneens voor dat u de maximumaanduiding Niet overschrijdt.

Stur

Het stuur van uw fiets is zowel in hoogte als in helling regelbaar

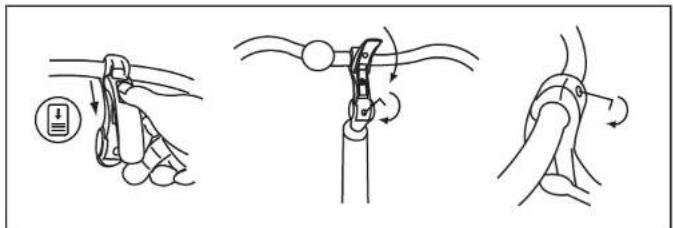

Regeling

Beweeg de hendel maar boven door de Zwarte knop maar voor te duwen, maakervoledes aanspanbout los met een Alien zeshoekige sleutel en hef de staaf op de gewenste hoogte.

Beweeg de hendel opdezelfde manier naar boven en regel de helling van het stuur.

2.3 Banden

Uw fiets Wayscral W600 is utgerust met wielen van 28 inch (28"). Controleer de bandendruk regelmatig. Rijden met onvoldende of te sterk opgepompte banien, kan het rendement schaden, en vroegtijde slijtage verroorzaken, schade berokkenen aan de velg, de autonomie verminderen of het risico op een oncegal verhogen.

Indien er een belanglijke sijtage of een inkerving op eén van de banden zichtbaar is, vervang ze vóör u de fiets gebruikt.

Druk
Model	Afmeting	PSI Ba
W600 700	35C 50-85 3.5	5.9

2.4 Remmen

Het rechtsch handvat stelt de achterste rem in werkking, toen het linker schhandvat de voorste rem in werkking stelt.
Het is aan te bovelen om uw verwiekst 60/40 te verzellen tussen vooraan en achteraan.

Uw Wayscral-fiets is uitgerust met 2 schijfremmen.

Schijfremmen

De schijfremmen moeten nicht onderhonden worden.

Spuit echter nooit oile of een smeermiddel op de schijf of de remvoering, bijvoorbeeid tildens het onderhoud van de ketting of de derailleur. Indien dit gebeurt, moet de remvoering verrangen of ontvet worden.

Schijfremmen: Uw fiets is uitgerust met schijfremmen diameter 160mm.

Vervanging van de remblokjes

Het wieiuitnemen en de versleten remblokjesuit de rembeugel verwijderen.

De blokjes worden op hun plaatels gehunden door magnetisme. De十几年e remblikjes zodaning in positie brigden dat de remopervlakken in contact staan. De remopervlaknen niet aanraken.

De remblokjes een na ein in de rembeugel insleken. De blokjes worden op hunplaats gehouden door magnetisme.

Trommelm achteraan

De trommelremmen vereisen geen onderhoud.

Let erhicht op dat u nooit olle of eng anderer smeemmildel op de trommel laat vallen, bilyoorbeeld bij het onderhoud van de ketting of van de derailleur. De assen van de rem要去en worden gesmeerd maar In geven geval smeeervet op de rem zelf eenbrengen.

Waarschuwing: Bij regen, zich de remafstanden langer.

De W600 heaft een Nexus 7-versnellingen die handmalig uittwisselaar zijn.

Gebrukt het rechter handvat om de geweneste wijziging ut te voeren. Hoe hoger de indicator, hoe moeilelijk het trappen za zich en omgekeerd.

Opeleg: trap nicht halten tijdens het veranderen van de versnellungen en forceer de versnellingshendel Niet. Trap altijt met een lichte of matige druk tijdens het veranderen van de versnellungen.

Regeling voor de systemen met Intem deerailleur

Om de interme deraillaur Shimano Nexus te regelen, volstaat het om, met de 2de versnelling ingeschakeid, de beweegbare gele merkestreepussen de two vaste merktekens op de derallaur uit te lijnen.

2.6 Andere onderdelen

Het bagagerek

De Elektrische fietsen van Wyscarl着眼 verkocht met vaste bagagedrager. De maximaal laadmogeligijkheid is 25kg, er is een gegelijkheidhod om een babstool de een aanhangwagen te bevestigen aan dit model. Het gedrag van uw fiets kan gewijzigd zijn wannene uw bagagerek geladen is. Verdeel de bagage over die tweze zijden om de stabiliteit van uw fiets to bevorderen. Ledere bagage moet stevig vastgesnoorderd aan hier het bagagerek. Het is belangrijm om, voor elk gebruik na te kijken of er iets los hangen et kan vastgegrepden worden door het中断wiel van de fiets.

De bagage mag de reflectoren en de verlichting van uw fiets Niet bedekken.

Poot

Controleer, voor elk gebruik, of de poot opgeklapt is.

Wiel en motor

Het is aangeraden om. na de eeste maand van gebruik, uw spaken aan te spannen om de impact van de tractie van de motor op uw vooriel of awhile le beperken.

Er kan eenlicht geldung ontstaan bij het starten van de motor. Dit geldung is normalaal, want de motor starten ondersteunt het trappen. Dit geldung kan sterker worden wonneer de motor volledig berast wordt.

Roue et moteur

De console—heeft een scherm met achtergrundverlichting. Deze kan automatisch juices als de console een lichtgebrec detecteert om manuel (gedetaille der functie hierna). Vij knoppen stellen den gebruiker in staat de console te controilen en informatie van de elektrische fiets te gekomen: de slenheid, die kilometerst, het vermogen van de batterij.

De console stellt de gebruiker ook in staat te kieznen lussen de 3 modi: ECO, Normal en Sport om het riden nog angangenere to makeen. Binnen elde机体 hebt u 3 bekrachtinginsniveaues.

Vergeet nicht dat hoe meer u de bekrachtiging gebruikt, hoe sneller de batterij leeg zal geraken.

De console van uw W600 is multifunctioneel:

1. Snelheid: Km/u of Mph
   2.Gemiddelde snelheid:AVG
2. Topsnelheid: MAX
3. Afstand afgelegd bij het的那一straject: in kilometer
4. Tijd over het laalste liject: in uren en minuten
   6.ODO: totaal van de afgelegde kilometers
5. Gemiddelde van het afgelegd aanlal kilometer per traject: km
6. WATT: meting van het vermogen van de batterij
7. Bekrachtigingsniveau: ECO(1~3), NOR(1~3), SPT(1~3)

8. Laden USB: on/off 5V/500mA

9. Statuut van de console

Bekrachtigingsniveau: ECO-(1~3) NOR-(1~3) SPT-(1~3) PUSH (6km/u bekrachtiging)

BOOST(100% van de bekrachtiging zonder het geheel van de modi en van de snelheden te

moeten wijzigien)

1. Regelingen van de klant
   Guard-functie ON、OFF: op dit model steeds in OFF laten
   Eenheid voor de snelheid: km/u, MPH
   De afgelegde afstand en de tijden resetten (CLtRP)

LED, knoppen en uitgangen

A-Indicator van USB-voeding (groen)
B-Indicator van bewakingsfuncle (Rood)
C - Omgevingslichtsensor
D-USB-bus
E - Verandering van modi en displayinformatie
F-Selectie(+)
G-Selectie (- of bekrachtiging 6km/u zonder trappen)
H-Verandering van bekrachtigingsmodi
I-De USB-modus activeren

De contrroleknoppen

USB GUARD	- Eén keer drukken (1 seconde) om de USB-modus aan of uit te zellen
Modus	- Indrukken om de console te wetken en dan de RFI-sleutel aanbrengen om de console volledig te laten oplichten - Eén keer drukken om de verschilnde gegevens van de console te bekomen - 3 seconden ingedrukt houden om de console uit te schakenen - In configuratiemodus: indrukken om te bevestlagen en langer indrukken om de configuratiemodus te verlaten
Verhogen Licht	- Eén keer indrukken om het bekrachtigingsniveau te verhogen - Gedurrende 3 seconden indrukken om hetlicht van de console in of uit te schakenen - en tegelijk ingedrukt houden om maar de regelmodus te gaan - In configuratiemodus: kort drukken op om de functie of de waardeverandering te selecteren.
Verlagen Bekrachtiging 6km/lu	- Eén keer indrukken om het bekrachtigingsniveau te verlagen - en tegelijk ingedrukt houden om maar de regelmodus te gaan - In configuratiemodus: kort drukken op om de functie of de waardeverandering te selecteren. - Rester appuyer pour avoir une assistance de 6km/h sans pédaler
Bekrachtigingsniveau	- Eén keer drukken om het bekrachtigingsniveau aan te passen (OFF, ECO, Normal, Speed) - 3 seconden drukken om de « Boost »-modus te activieren

LCD

A: Statuten: material en functie
B:BMS:verschijnt als de BMS in werkung treedt
C: SET:verschijnt als men waar de instelingen gaat
D: Snelheid in Km/u en informatie van de BMS
E: Topsnelheid:
F: Gemiddeinde snelheid
G: Afstand van de trip, reistijd, ODO
H: Indicator voor de huidige trip
I:Indicator om de ODO-modus te tonen
J:Indicator om het gemiddelde te tonen
K: Niveau van de batterij
L: Koplamp (de koplamp is met batterijen en is dus
nieltverbonden met de batterij van de fiets).

Verrichtingen op de console

1. De console is OFF Drukken op De sleutel RFID insteken de console worden ingeschakeld

ID & SENSE knipperen om aan de gebruiker te melden dat hij de sleutel RFID moet insteken.

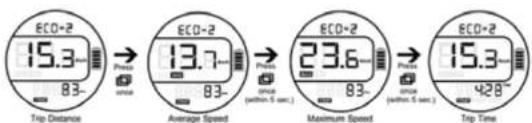

1. De console is ON Drukken op u kunt de verzischende gegevens van de console zien - Informatie over de console in het lage geedeelte: TRIP afgelegde afstand (3 maal drukken in 5 seconden) tijd van het trajet (3 maal drukken in 5 seconden) ODO totale afgelegde afstand (3 maal drukken in 5 seconden) Gemiddelde per trajet (3 maal drukken in 5 seconden) WATT (3 maal drukken in 5 seconden)

• Tijdens het rijden is het mogelijk bepaalde gegevenden te controleren gemiddelde slenheld maximum slenheld. U moel de informatie bekijken in het vierkant in het midden van de onderstaande console:

• Man kan ooki de aflegegod afstand en de aflegegod tijz zien.

• De aflegegod afstand en tijk nutzen worden geseret in de instellenen van de console.

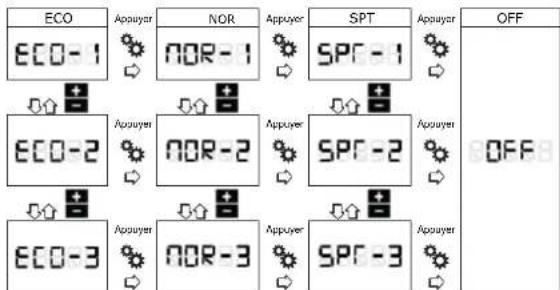

• Bekrachtigingsniveau: (standards= NOR-2) Drukken op → nogmaals drukken op om te kiezenussen de modi:OFF, ECO, NOR of SPT → tensilote drukken op + of → om het bekrachtigingsniveau binnen een modus aan te passen (tussen 1 en 3)

Bekrachtigingsniveau:

Verrichtingen om de verschilende modi en bekrachtigingsnelheden aan te passen:

Boast tijdens het trappen, drukken op (0,5 seconden) deze boost geeft 100% van de bekrachtiging zonder het geheel van de modi en van de sleheden te要去en veranderen. Bekrachtiging 6km/u zonder trappen: druk op -gedurnde voldoende lijt voor bekrachtiging zonder trappen. De - loslaten als u deze bekrachtiging wenst te beendigen.

Speed Actie	Display	Info Nota
Tijdens trappen		Drukken op Druknp	ingeadrukt honden		op deze "boost" te bekomen
Bekrachtiging6km/u zondertrappen		Lang indrukken		PUSH	De knop - ingeadrukt hondenom de bekrachtiging tebehonden

4. USB/Guard

• De knop ingedrukt honden om de bekrachtiging te behouden

• Hetlicht van de console handmatig aanzetten

De console zal automatisch aan - of utschakelen in functie van het omgevingslicht. Nietenmin kan deze actie handmalig worden uitgevoerd. Door 2 Seconden op + te drukken als heticht van de console aan - of utschakelen.

Er is ook een lichtlicoonje op de console voorzien. Door de console te herstarten worden de automatische functie opnieuw geactiveerd.

Configuratie van de gebnuker

1. Om maar de configuraiemodus te gaan moel u gelijklidig drukken op + en -
2. Op de console verschipt het icoontje . Door op + of - te drukken kut u de aanpassingsmodus kiezen zoals hieronder:

In configuratoremodgelijklidruggkpen - dan verschijnen "ID"en "Sense"op de console en de sleutei RFID moert worden ingestoken

1. Drukken op om de gewenste functie te kiezen, de begruiker kan de informatielle kiezen aanpassen door te drukken op of - . Om zijn keuze de bevestigten要去 hij drukken op

Configuratiefuncties door de gebruiker:

1. Guard - Deze blokkeerfunctie van de motor is niet beschikbaar op de W600.
   Drukken op + of — on te valideren/controllederen that这让 functie werk degelijk op OFF staat.

Functie ON Functie OFF

U moel deleze functie steeds op OFF laton staan.

1. Meeteenheid voor de slenheid Mogelijkehad te kiezen tuussten Mph op Km/u (standaard).

1. De historiek voor de afstand en de afgelegdeijd wissen.

ERROR CODE

Error Code	Error Oplossing
E2201	Courant gebrek	- Nagaan of de steckker/het stopcontact van de variator goed vastzit - Contact opnemen met uw dealer
E2203	Defect op de variator	- Nagaan of de steckker/het stopcontact van de variator goed vastzit - Contact opnemen met uw dealer
E2204	Defect op de motor	- Eén van de sensors die het möglichnestaadkt de orientatie van de motor te detectieren werkst neteermeer - Contact opnemen met uw dealer
E2205	Gebrek op het remsysteel	- Controleren of de kabel die aankomt op de remhendorl wel good is bevestigd - Contact opnemen met uw dealer
E2206	Andere gebrekan	- Contact opnemen met uw dealer
E2207	BMS losgekoppeld	- DIt betekent dat uw BMS is losgekoppeld of dat dezeen te zwak signaal aan de variator geegt - Contact opnemen met uw dealer
E2208	Variator losgekoppeld	- Nagaan of de steckker/het stopcontact van de variator goed vastzit - Contact opnemen met uw dealer

3.2 Batterij

Advies bij eerste gebruik:

Bij de ontvontgiste u van fiets met elektrische bekrachtighe helt u een 36V-batterij in uw bezit evenals de overeinnostigte standarda 220V-lader.

Batterij:

De batterij wordt u geleverd met een minimum laadniveau.

Bijen langdurige opslag is het HEEL BELANGRIJK ELKE MAAND EEN OPLADING VAN 2 UUR UIT TE VOEREN. Noteer ook dat de opslag van uw batterij moet worden uitgevoerd op een droge, goed verluchtte plaat en ideaal gezien bij omgeveingtematperiut (ongeveer 20^ )

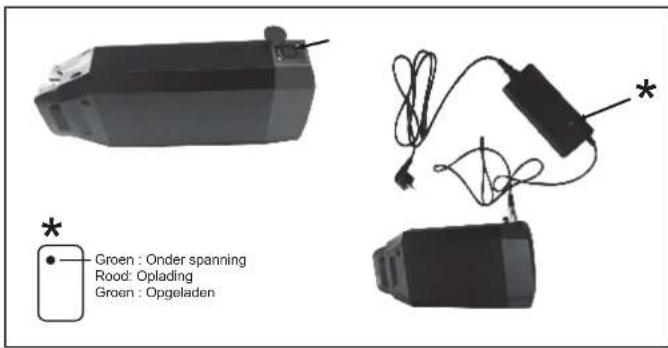

Controleer of uw accu ontrendeld is en haal ze uithaar vergrendelingsysteme.

Het uiteinde van de lader goed bevestigen in het stopcontact aan de achterkant van de accu naast het handvat.

Verplaats de plastischen beschemkap die het stopcontact beschermmt om de aansluiting te makeen. Steek de voedingsstekker in een elektrisch stopcontact et contrôleer de le dein de lader oplicht.

Reken tussen 6u en 7u voor een volledige oplaadbeurt.

Ontkoppel de laer wahner die laadbeurt beeinigd is.
Vergeet nicht om uw accu te vergreenden bye de instalatie op de fiets.

Autonomie yan uw balterji

Na het oplen den uw batteri is het aan te ran dere 20 tot 30 minutes te lately rusten voor ingebruikname. Dit om een optima levensduur voor uw batteri te waarborgen.

De autonomie van uw W600 ligtussen 40 en 80km.

Deze gebruiksmarge hangt af van verschillende gebruiksfactoren:

• De keuze van het niveau van traponderste

• Het gewicht van de gel

• De helling van de weg
  De bandenspanning
  -De wind
• De geleverde inpanning bij het trappen
• Frequentie van stoppen en starten
• De builentemperatuur

Waarschuwingen, voorzorgen

Het is ananbevolen om de accu's regelmatif of na ieder gebruik te herladen. Er is geen geheugeneffect op deze accu's.

Het is aanbevolen, om de levensduur van uw accu zo goed mogelijk te verlogen:
- om warme plaatsen te vermijden (ideale oplaadtemperatuur 20°C)
- om de batterij na gebruik van de fiets 30 minuten te lately afkoelen

Voorzorgen bij gebruik
- Gebruik de accu uitsluitend voor de betrokken fiets.
- Gebruikuitsluitend de specifieke lader om de accu op te laden.
- Laad de accu uitsluitend in een goed verluchtte plaats op.
- De accu niet aan hitte bloatstellen of laden in volle zon.
- De accu Niet uit elkaar halen of veranderen.
- De (+) en (-) aansluitingen van de accu Niet verbinden met een metalen voorwerp.
- De accu niel aan vloeistoffen blootstellen
- Geen beschadigde accu gebruiken.
- Uw lader loskoppelen van de balterij en van het 220V-stopcontact zodra de balterij is opgeladen.
- De accu niel op laden indien hij een ongewone geur verspreidt, ongewoon warm word of als er iets abnormaal lijkt.
- De accu niet binnen het bereik van kinderen lately.
- Bij een langdurige opslag (>1 maand)要去 water baterij minstens voor 70% zijn opgeladen.
Ideaal gezien uw batterij maandelijks opladen.
Respecteer de Instrueties aangebracht op het etiket van de batterijlader.

Levensduer van accu's

Accu's kunen tekenen van verminderin van hun prestaties vertonen na talrijke oplaadbeuten. Dit za afhangen van de gebruiksgewoonten van de VAE. Over het algemeen zal e energetische capaciteit met 20% tot 30% dalen na 500 cycli (opladen en ontladen) voor lithium accu's en na 300 cycli voor loden accu's).
U moet uw afgehandte accu's afegen in uw inkel of In gespecialiseerde ophaaipunten voor recyclage. Gooi toenuw accu bij zich enlevenseinde niet in de natuur.

3.3 Lader

Gebruik alleen de met uw fiets met elektrische bekrachtiging meegeleverde lader. Vermijd elk contact met water lijdens het opladen van de balterij. Als een stopcontact zichlig worden, droog het dan goed af voor elk gebruik.

Voorzorgen lijdens gebruik:

• De handleiding lezen vooraleer de lader te gebruiken.

• De polen van de lader Niet kortsluiten met een metalen voorwerp.

• De lader Niet uit elkaar halen of wijzigen.

• De lader Niet blootstellen aan vloeistoffen.

• De lader nicht in een vochtige omgeving gebruiken

• De lader Niet blootstellen aan vlammen of vonden. Voorzie een aangepaste verluchting tijdens het laden.

• Gebruik de lader Niet met een beschadigde voedingskabel of beschadigde fiches.

• Raak de lader Niet aan met vochtige handen

• Laat de lader niet binnen bereik van kinderen.

• Verzeker u ervan dat de lader tijdens het laden correct aangesloten is aan het elektriciteitsnet.

• Ontkoppel de voeding voor u de lader van de accu losmaakt.

• Gebruik geen stofferige lade

• Stel de lader Niet bloot aan een spanning buiten het vermelde bereik.

• De lader Niet op instabiele wijze neerzetten.

• Open de lader Niet of hang er geen elementen aan op.

-Uitsluitend te gebruiken binnenhuis in een verluchtke kamer.

-Beschermingszekering:T3.15A/250V.

• Alleen een batterij van het type 36V Li-ion opladen. Andere batterijtypes konnen ontploffen en personen

kwetsen of schade veroorzaken

4. Onderhoud

4.1 Controle

Opmerking: U moet uw VAE geregel door uw verkopper latenten om de verilgheid te garanderen en do onderden in goode staat van Working to houden:

Eerste controle: 1 maand of \( {150}\mathrm{\;{km}} \)	- Nazicht van het aanspannen van de elementen: kruk, wiel, stang, pedaalen, frame, zadelklem. - Nazicht van de werkung van de overbrenging en de ondersteunung. - Nazicht van de regeling van de remmen. - Spanning en/of centreren van de wielen.
ElkJAar of 2000km	- Nazicht van de slijlageniveauaus (remschoenen of remblokjes, overbrenng, banden). - Controle van de lagers (behuizing van trapas, wielen, stuurinrichting, pedaalen). - Controle van de kabels (remmen, derailleur). - Nazicht van de lichten. - Spanning en/of centreren van de wielen.
Elke 3 Jaar of 6000km	- Vervangting van de overbrenng (ketting, vrijwiel, plateau). - Vervangen van de banden. - Controle van de slijtage van de wielen (spaken, velg). - Spanning en/of centreren van de wielen. - Vervangting van de remschoenen of remblokjes. - Controle van de elektrische functies.

4.2 Algemeen onderhoud

Uw fiets moet regelmatig onderhonden worden, voor uw verilgheid maar ook om er de levendsduur van te verlogenen. Het is belangnijk om de mechanische elementen regelmatig te controieren om de versleten onderdelen of onderdelen die tekenen van sijtage vertonen, te verrangen. Voor een veilig gebruik, controllerer regelmatig de staat van de remmen en de velgen.

Reiniging

Moet gebeuren met een spon, een bakje met tauw zeepsop en een waterstraal (zonder druk). De flanken van de velgen en de remschoenen reinigen met alcohol of aceton. Wees bijzonder voorlichtig en gebruik geen waterstraal onder druk.

Smering

De smering van de verschilnde bewegende onderdelen is essentieel en dit om corrosie te vermijden. Ze moet regelmalig gebeuren op de kogellagers die zich in de as van de wielen bevinden, op de kelting, de derailleur en de besturingskabels.

Het is aangeraden om spezifiele oli te begruiken voor de ketting en de derailleur. Voor de andere componenten moet er vet gebruikt worden.

Regelmalige controls

De aanspanning van bouten en moeren: hefboom, kruk, pedalen, stangen.

Het toe le passen torsiekoppel is als volg:

Componenten Aanbevolen	koppel (NM)	Bijzondere vorausschriften
Pedalen op krukken	35-40	Schroefdraden invetten
Krukken op kast	40-45	Schroefdraden invetten
Aanspanning Stang	18-20
Aanspanning besturingsvrijloop	≥25
Remhandvat	2.5-4
Zadel op slede	18-20
Aanspanning zadelstang	18-20
Wiel zonder motor	25-35
Bagagerek	8

De andere lorsiekoppels hangen af van de afmeling van de moeren: M4: 2,5 tot 4.0 N.m.

M5: 4.0 tot 6.0 N.m., M6: 6.0 tot 7.5 N.m.

5. Dienst na verkoop

5.1 Onderdelen onderworpen aan slijtage

De verschlende onderdelen onderworpen aan slijtage zijn standaardelementen. De versleten onderdelen steeds verzvangen en/of verzvangen door identieke componenten die te koop+zijn in de handel di bij uw verkoper.

Let op: Zoals alle mechanische componenten ondergaat een flets hoge spanninger en slijtage.

De verschlende materie en componenten kuren op verschlende manieren reageren aan slijtagen vermoeldheid.

Als de leef cyclus van een component overschreden word, kan hij plots breken en schadeveroorzaken aan de fietster.

Scheuren, breuken en/of verleuringen in zones die hoge spannungen ondergaan, tonen aan dal deze componenten hun beef cyclus hebben overschren den verrangen moeten worden.

5.2 Garantie van toepassing

Wij hebben uw fiets met de grootste zorg ontwonen en vervaardig, en dit om u volledige tevredenheid le scheken. Echter, indien zou blijden dat uw product defecten vertoonl, genieten u vanaf de aankoopdatum van een commerciele waarborg van:

• 5aar voor het kader.

2 jaar voor de motor.

• 1aar voor de onderden, met uitsluiting van de onderden onderworpen aan slijtage (banden, binnenbanden, remschoenen, handvaten, zadel, kabel).

• 1aar voor de lithium accu's en 6 maar voor de loden accu.' (Breng uw afgedanekte accu waar uw winkel, hij zaeregecycleerd worden!)

De gebruiker moet, om deze waarborg te lately gegen, het product aanbieten bij de distributeur, vergezeld het kanstieklotde of aankoopactuur.

Deze waerborg, van toepassing in het land van aankoop, dekt alle打破en van het product die geen gewoon gebruik möglichkMaker. De gebrueken tengevoge van een slecht onderhouden, een oneigenlijk gebruik of Indien de aanbevelingen van de fabrikant Niet gevolgd werden, zich nicht gedeel. De waerborg dekt de gewone sliitago van ondereilen Iong gevolge van het gebruik van het product niel. De garantieleverer is: 12 Avenue des Morgines - 1213 Petit Lync / Geneva - SWITZERLAND

De commerciale waerborg die hierboven voorzien is, beperkt de koper geenszins om zich garantiericht eult to oefenden betrefstende verborgen gebroeken of nicht-conformiteit, zaals voorzien is in de verschilnde Europese landen. Voor meer informatie geleieve die wetgeving van teopassing in uw land te raadplegen.

Rood:Onder spanning Oranje:Oplading

Groen:Opgeladen

(1)Rood:

(2)Zwart:-

(1) Het oranje lampje van de oplader werkkt Niet tijdens het opladen.

Ga na de normale spanning onmiddelijk is verzweiten, als dit zo is, controleer dan de herstellung van de lader. Als het voorgaande correct is, dan is de batterij bestieffect.

(2) Het oranje lampje van de oplader worden Niet groen.

Schakel de voeding ut la 5 seconden si sluit verrolgens de netvoedang aan,dezan biljven aan laden. De batteren kan niert更是 opladen,dezse is beslist defect.

(3) Het oranje lampje van de oplader wordt onmiddelijk groen.

Ga na of de batterij volledig is opgeladen. Als dat nicht het geval is, dan is de batterij of de lader defect.

Sleutel(s) RFID:

In gevaik van verleys of breuk van uw 2 sleutelets RFID moet u contact opnem met uw dealer. Deze Laatste za u littegenen hoe十几年e sleutelets RFID te VRkrijden.

(2) Handvat van de versnellingshendel

(3)Stuur (4)Bel (5)D

(6) Stang (7) Koplamp yograan

(10) Schijfremmen (11) Velgventle

(12) Motor (13) Pedaal (14) Poot

(15) Beschering ketting

(16)Ketting (17)Trommelrem

(18)Accu (19)Bagagerek

(20) Achterlicht (21) Controller

W600

Maximale draaglast		110 kg (gebrulker + last + fiets)
Maximale sleilheid met ondersteuning		< 25km/h
Autonomie		40-80km
Aandriying	Elektrische motor	Centraal pedaal
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning	36V
	Capaciteit	10.4Ah
	Gewicht	3.44kg
	Oplaadtijd	6 tot 7研究员
	Aantal cycli	500-800
Oplader	Specifications	Ingangsspanning 220V
		Uitgangsspanning 42V
Totaal gewicht van de fiets (met accu)		28Kg
Afmetingen van de fiets		187 x 67cm
Afmeting banden		700 x 35duim

ES
