GEBRUIKSAANWIJZING IAN 270302 AURIOL
Bedienings- en veiligheidsinstructies
DE AT CH
TEMPERATURSTATION
veiligheidsinstructies
Pagina 120
Doelmatig gebruik ...... Pagina 121
Beschrijving van de onderdelen....Pagina 121
Technische gegevens......Pagina 122
Veiligheid ...... Pagina 123
Algemene veiligheidsinstructies ...... Pagina 124
Veiligheidsinstructies voor het
gebruik van batterijen ...... Pagina 125
Vóór de ingebruikname
Algemene instructies......Pagina 128
Buitensor in gebruik nemen......Pagina 129
Temperatuurstation in gebruik nemen....Pagina 129
Temperatuurstation ...... Pagina 132
Buitensor....Pagina 132
Taal / Tijdzone / Kloktijd / Datum
handmatig instellen.... Pagina 132
Zomertijd weergeven ...... Pagina 134
Tijdzone opvragen ...... Pagina 134
Alarmtijd instellen ...... Pagina 135
Alarmtijden oproepen ...... Pagina 135
Alarm in-/uitschakelen ...... Pagina 136
Sluimerfunctie gebruiken......Pagina 136
Temperatuur weergeven ...... Pagina 137
Minimale/maximale waarde
oproepen ...... Pagina 137
Temperatuurtrend weergeven......Pagina 138
Batterij-indicator......Pagina 138
Batterijen vervangen......Pagina 138
Storingen verhelpen......Pagina 139
Reiniging en onderhoud......Pagina 140
Verwijdering...... Pagina 140
Verklaring van
overeenstemming......Pagina 141
Garantie......Pagina 142

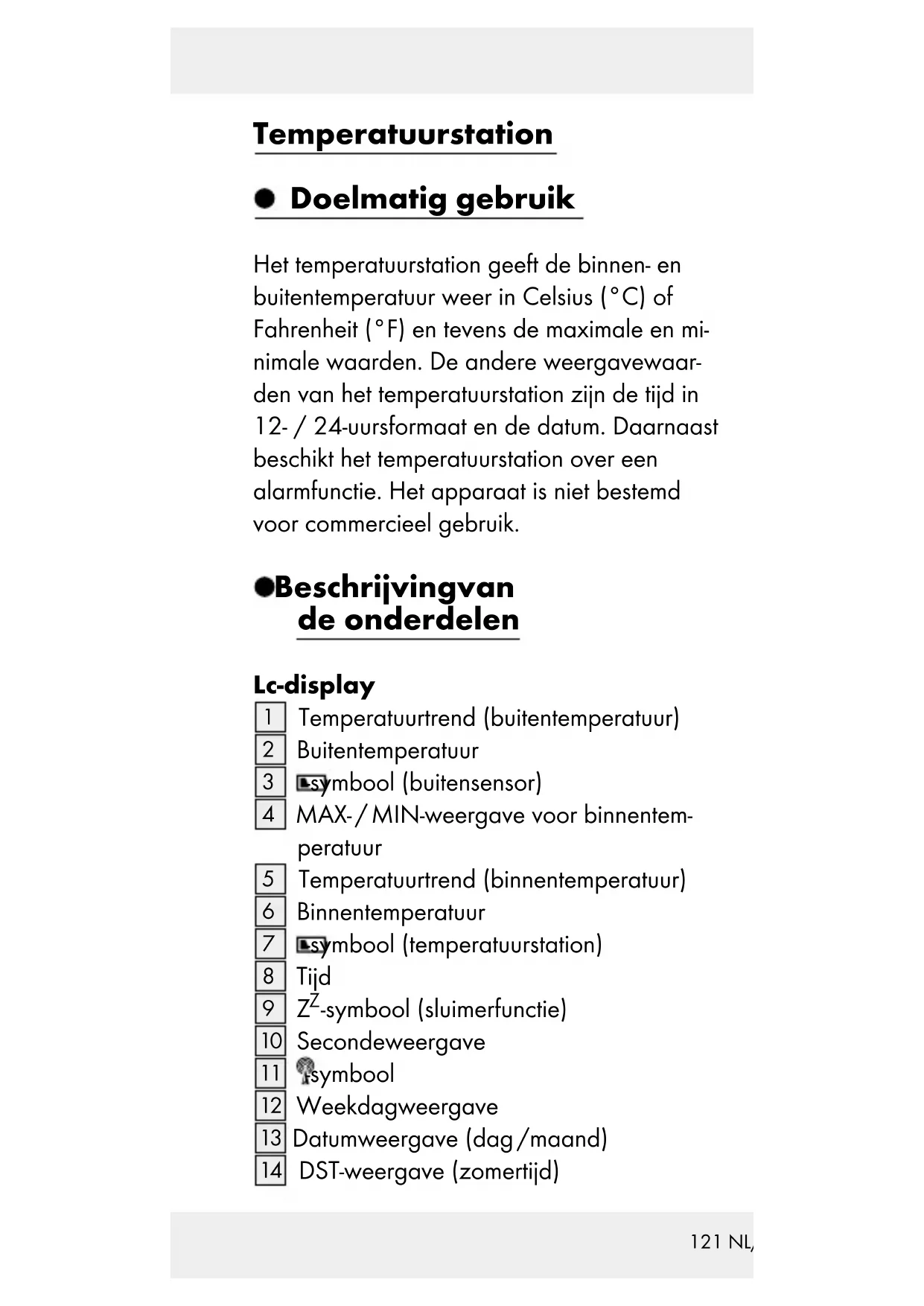

Temperatuurstation
- Doelmatig gebruik
Het temperatuurstation geeft de binnen- en buitentemperatuur weer in Celsius (°C) of Fahrenheit (°F) en tevens de maximale en minimale waarden. De andere weergavewaarden van het temperatuurstation zijn de tijd in 12-/24-uursformaat en de datum. Daarnaast beschikt het temperatuurstation over een alarmfunctie. Het apparaat is niet bestemd voor commercieel gebruik.
●Beschrijvingvan de onderdelen
Lc-display
1 Temperatuurtrend (buitentemperatuur)
2 Buitentemperatuur
3 symbol (buitensensor)
4 MAX-/MIN-weergave voor binnentemperatuur
5 Temperatuurtrend (binnentemperatuur)
6 Binnentemperatuur
7 symbol (temperatuurstation)
8 Tijd
9 Z ^Z -symbool (sluimerfunctie)
10 Secondeweergave
11 symbol
12 Weekdagweergave
13 Datumweergave (dag/maand)
14 DST-weergave (zomertijd)
15 Symbol (alarm 1 / alarm 2)
16 2e tijdzone (ZONE)
17 MAX-/MIN-weergave (buitentemperatuur)
Temperatuurstation
18 Z ^Z / REGISTER-toets (snooze/REGISTER)
19 SELECT-toets ("selecteren")
20 SET / RESET-toets ("instellen" / "terugzetten")
21 ALARM-toets
22 CLOCK-toets (klok)
23 Ophanginrichting
24 Batterijvakje
25 Standvoet
26 Schroef (ø 3 mm)
27 Plug (ø 7,7 mm)
Buitensor
28 Controle-led
29 Ophanginrichting
30 Batterijvakje
31 Schroef (ø 3 mm)
32 Plug (ø 7,7 mm)
●Technischegegevens
Temperatuurstation:
Temperatuurmeetbereik: 0 - +50 °C
+32 - +122 °F
Tip: wanneer de temperatuur lager is dan 0 °C (32 °F), dan wordt „LL.L“ getoond.
Wanneer de temperatuur hoger wordt dan
50 °C (122 °F), dan wordt „HH.H“ weergegeven.
Temperatuurresolutie: 0,1 °C
Radiografisch signaal: DCF
Batterijen: 2 x AA 1,5 V
(bij de levering in-
begrepen)
Buitensor
Temperatuurmeetbereik: -20 °C - +60 °C
$$
- 4 ^ {\circ} \mathrm{F} - + 1 4 0 ^ {\circ} \mathrm{F}
$$
Tip: wanneer de temperatuur lager is dan -20 °C (-4 °F), dan wordt „LL.L“ getoond.
Wanneer de temperatuur hoger wordt dan 60 °C (140 °F), dan wordt „HH.H“ weergegeven.
HF overdrachtssignaal: 433 MHz
HF overdrachtsreikwijdte: max. 30 meter op open terrein
Batterijen: 2 x AA 1,5 V
(bij de levering in-
begrepen)
Algemeneveilig- heidsinstructies
- Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde psychische, sensorische of mentale vaardigheden of een gebrek aan ervaring en / of kennis worden gebruikt, als zij onder toezicht staan of geïinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet
door kinderen zonder toe-
zicht worden uitgevoerd.
Stel het apparaat niet bloot aan extreem sterke elektromagnetische velden. Hierdoor kan de functie van het apparaat negatief worden beïnvloed.
- Beschadigingen door ondeskundig gebruik, negeren van de handleiding of ingrepen door niet-geautoriseerde personen zijn van de garantie-verlening uitgesloten.
Veiligheidsinstruc-
ties voor het
gebruik van
batterijen
WAARSCHUWING!
LEVENSGEVAAR! Batte-
rijen kunnen worden inge-
slikt, hetgeen levensgevaar-
lijk kan zijn. Wanneer een
batterij werd ingeslikt, dient
men onmiddellijk een arts te
consulteren.
■ Verwijder de batterijen uit het apparaat als het gedurende een langere periode niet wordt gebruikt.
VOORZICHTIG! EXPLOSIEGEVAAR!
Pro beer in geen geval, niet-
oplaadbare batterijen op te
laden.
- Let bij het plaatsen van de batterijen op de juiste polari- teit! Deze wordt in de bat- terijvakjes aangegeven.
■ Verwijder verbruikte batterijen per omgaande uit het apparaat. In het andere geval bestaat gevaar voor lekkage!
■ Houd batterijen van kinderen verwijderd, gooi batterijen niet in het vuur, sluit ze niet kort en neem ze niet uit elkaar.
■ Vervang altijd alle batterijen tegelijkertijd.
- Gebruik alleen batterijen van hetzelfde type. In het andere geval bestaat explosiegevaar.
■ Lekken de batterijen in uw apparaat, verwijder ze dan direct om schade aan het apparaat te vermijden!
Vermijd het contact van huid, ogen en slijmvliezen met batterijzuur. In geval van contact met batterijzuur moeten de desbetreffende plekken met veel water worden afgespoeld en / of moet een arts geraadpleegd worden!
● Vóór de ingebruikname
Plaats de batterijen eerst in de buitensensor, vervolgens in het temperatuurstation.
•Algemeneinstructies
⚠️ VOORZICHTIG! Waarborg bij de
keuze van de plaats dat de apparaten niet worden blootgesteld aan directe zoninstraling, vibratie, stof, hitte, kou en vocht. Plaats de apparaten niet in de buurt van hittebronnen, bijv. verwarmingen. In het andere geval dreigt gevaar voor schade aan de apparaten.
□ Plaats het temperatuurstation op de bijbehorende voet 25.
☐ Waarborg dat de anderen apparaten in de buurt niet met dezelfde frequentie van 433 MHz worden gebruikt. Deze appa- raten kunnen een storing in de radiover- binding veroorzaken.
□ Plaats de apparaten niet naast of op metalen platen. De radioverbinding tussen de apparaten kan hierdoor negatief worden beïnvloed.
Radiografisch signaal (DCF):
Het DCF-signaal (zender van het tijdsignaal) bestaat uit tijdimpulsen die door een van de meest nauwkeurige klokken ter wereld, in de buurt van Frankfurt / Main, Duitsland, worden uitgezonden – het signaal wijkt per 1 miljoen jaar 1 seconde af.
Uw temperatuurstation ontvangt deze signalen onder optimale omstandigheden tot op een afstand van ca. 1.500 km rondom Frankfurt am Main.
- Buitensensor in gebruik nemen
Batterijen plaatsen:
Open het batterijvak aan de achterzijde van de buitensensor.
Plaats twee 1,5 V - batterijen (AA) (bij de levering inbegrepen) in het batterijvakje 30.
Opmerking: let op de juiste polariteit.
Deze staat in het batterijvakje aangegeven (zie afb. D).
☐ De buitensensor is nu gebruiksklaar en de controle-LED 28 licht even op.
□ Sluit het batterijvakje.
Start het temperatuurstation eventueel opnieuw wanneer het niet optimaal functioneert. Druk daarvoor op de Z^Z/ REGISTERtoets 18 en houdt deze ingedrukt.
●Temperatuurstationin gebruik nemen
Batterijen plaatsen:
Open het batterijvak 24 aan de achterkant van het temperatuurstation.
Plaats twee 1,5 V - batterijen (AA) (bij de 'levering inbegrepen) in het batterijvakje.
Opmerking: let op de juiste polariteit.
Deze wordt in het batterijvakje aangegeven (zie afb. B).
□ Sluit het batterijvakje.
Temperatuurstation met de buitensen- sor en het radiografisch DCF-signaal verbinden:
Na het plaatsen van de batterijen zoekt het temperatuurstation contact met de buitensensor. Het 📄-symbool knippert. Bij een succesvolle verbinding met de buitensensor stopt het 📄-symbool met knipperen en de temperatuur wordt op het LC-display getoond.
Opmerking: Als het temperatuurstation het signaal van de buitensensor na 3 minuten niet ontvangt, start het temperatuurstation automatisch met de ontvangst van het radiografische signaal.
Na succesvolle ontvangst van het signaal van de buitensensor of na het verstrijken van 3 minuten start het temperatuurstation met de ontvangst van het radiografische signaal. Dit proces kan tot 5 duren minuten en wordt op het LC-display weergegeven door middel van het knipperende 📋-symbool [11].
Bij een succesvolle ontvangst van het DCF-signaal wordt het 📁-symbool constant op het LC-display weergegeven.
Opmerking: Verander de standplaats van het temperatuurstation niet tijdens de
ontvangst. Anders kan dit tot ontvangststoringen leiden.
Als op het tijdstip van de ingebruikname geen synchronisatie met de atoomklok mogelijk is, verandert u eerst de standplaats van het temperatuurstation (bijv. dichter naar een raam).
De ontvangst kan door hindernissen (bijv. betonnen muren) of storingsbronnen (bijv. andere elektrische apparaten) aanzienlijk worden gestoord.
Als de ontvangst van het radiografische sig- naal gestoord blijft, kunt u de kloktijd en de datum ook handmatig instellen (zie "Taal / Tijdzone/Kloktijd/Datum handmatig instellen").
Temperatuurstation en / of buiten- sensor aan de wand monteren:
Opmerking: Voor deze handeling heeft u een kruiskopschroevendraaier nodig.
⚠️ VOORZICHTIG! LEVENSGEVAAR EN GEVAAR VOOR LETSEL EN MATERIËLE SCHADE! Lees ook de bedienings- en veiligheidsinstructies van uw boormachine zorgvuldig door.
VAAR! Waarborg dat u niet op stroom-, gas-of waterleidingen stoot als u in de wand boort. Controleer de wand eventueel met een lei-dingzoeker voordat u gaat boren.
Temperatuurstation
☐ Teken het boorgat (ø ca. 7,7 mm) af op de muur.
☐ Boor het gat met een boormachine.
□ Steek de plug 27 in het boorgat.
□ Draai met een kruiskopschroevendraaier de schroef 26 in de plug.
□ Hang het temperatuurstation met de ophanginrichting 23 aan de schroef.
Buitensor
☐ Teken het boorgat (ø ca. 7,7 mm) af op de muur.
□ Boor het gat met een boormachine.
□ Steek de plug 32 in het boorgat.
□ Draai met een kruiskopschroevendraaier de schroef 31 in de plug.
□ Hang de buitensensor met de ophanginrichting 29 aan de schroef.
Opmerking: waarborg dat de buitensen-sor niet in contact komt met water of directe zonnestralen. Elektronische apparatuur kan de radio-ontvangst storen.
• Taal / Tijdzone / Kloktijd / Datum handmatig instellen
De ontvangst van het radiografisch DCF-sig- naal kan op de standplaats van het tempera- tuurstation gestoord resp. onderbroken zijn. In dit geval hebt u de mogelijkheid, het appa- raat handmatig in te stellen.
-
Druk hiervoor gedurende 3 seconden op de CLOCK-toets 22.
-
Druk op de SET / RESET-toets20 om het 12- of 24-uursformaat te kiezen.
-
Druk op de CLOCK-toets, om uw invoer te bevestigen. De taalkeuze knippert.
Tip: houd de SET/RESET-toets ingedrukt.
Op deze wijze activeert u de functie voor het snelle instellen van de waarden. De functie voor het snelle instellen kunt u ook voor de volgende instelprocessen gebruiken. Wanneer u niet binnen 30 seconden een andere toets indrukt, keert het LC-display automatisch terug naar de standaardweergave.
-
Druk op de SET / RESET-toets om de ge-wenste taal (GE = Duits, FR = Frans, SP = Spaans, IT = Italiaans, EN = Engels) in te stellen.
-
Druk op de CLOCK-toets, om uw invoer te bevestigen. De weergave van de tijdzone knippert.
-
Druk op de SET / RESET-toets om de ge-wenste tijdzone voor tijdzone 2 (- 12 uur tot + 12 uur) in te stellen.
Opmerking: wanneer u in een land bent waar weliswaar nog steeds het DCF-signaal ontvangen wordt, maar de actuele tijd afwijkt, kunt u de tijdzone-instelling gebruiken om de klok op de actuele tijd in te stellen. Wanneer u bijvoorbeeld in een land bent waar de lokale tijd een uur voor de Midden-Europese tijd (MET)
ligt, stelt u de tijdzone in op +01. De tijd wordt dan nu nog steeds via het DCF-signaal gestuurd, maar de klok geeft één uur meer aan. Wanneer u bijvoorbeeld wilt weten hoe laat het in de Verenigde Staten is, stelt u de tijdzone gewoon in op - 10 voor de lokale tijd van Los Angeles, enz.
- Druk op de CLOCK-toets, om uw invoer te bevestigen. De uurweergave knippert.
- Druk op de SET / RESET-toets, om de ge-wenste waarde in te stellen.
-
Druk op de CLOCK-toets, om uw invoer te bevestigen.
-
Herhaal de stappen 6 en 7 om de waarden voor uren, minuten, seconden 10 jaar en datum 13 (dag / maand) in te stellen.
Opmerking: de secondewijzer kan alleen maar worden teruggezet naar ,00'.
- Vervolgens bevindt het lc-display zich weer in de standaardmodus.
Zomertijdweergeven
De zomertijd wordt op het LC-display automatisch weergegeven via het DST-symbol 14. Via het radiografisch DCF-signaal herkent het temperatuurstation automatisch of de zomertijd geldt of niet.
•Tijdzoneopvragen
In de standaardweergave verschijnt de tijdzone volgens DCF-signaal.
☐ Druk op de CLOCK-toets 22 De 2e tijd-zone 16 verschijnt op het lc-display.
Druk opnieuw op de CLOCK-toets, om te-rug te keren naar de standaardweergave.
- Alarmtijdinstellen
U kunt twee verschillende alarmtijden instellen.
- Druk hiervoor gedurende ca. 3 seconden op de ALARM-toets 21.
Opmerking: als tevoren een alarmtijd is ingesteld, verschijnt deze op het LC-display. In het andere geval verschijnt de weergave 0:00 of AM 12:00.
- De uurweergave knippert. Druk op de SET/RESET-toets 20 om de gewenste waarde in te stellen.
- Druk op de ALARM-toets om uw invoer te bevestigen. De minutenweergave knip-pert.
- Druk op de SET / RESET-toets, om de ge-wenste waarde in te stellen.
- Druk op de ALARM-toets om uw invoer te bevestigen.
- Herhaal de stappen 2 t / m 5 om de tijd voor alarm 2 in te stellen.
- Alarmtijdenoproepen
Druk 1 x of 2 x op de ALARM-toets 21 om de ingestelde tijd voor alarm 1 of alarm 2 op te roepen.
☐ Druk opnieuw op de ALARM-toets om terug te keren naar de standaardweergave.
•Alarmin-/uitschakelen
☐ Druk 1 x op de SET / RESET-toets 20 om alarm 1 te activeren. Druk 2 x op de SET / RESET-toets, om alarm 2 te activeren. Druk 3 x op de SET / RESET-toets, om alarm 1 en 2 te activeren.
Opmerking: het symbolesp. verschijnt op het LC-display.
☐ Het alarmsignaal klinkt zodra de ingestelde alarmtijd bereikt is. Na afloop van 2 minuten verstomt het alarmsignaal automatisch.
□ Druk op de ALARM-toets 21 om het alarmsignaal voortijdig te deactiveren.
Opmerking: het alarmsignaal klinkt elke dag op het ingestelde tijdstip.
☐ Druk 3 x op de SET / RESET-toets, om alarm 1 te deactiveren. Druk 2 x op de SET / RESET-toets, om alarm 2 te deactiveren. Druk 1 x op de SET / RESET-toets, om alarm 1 en 2 te deactiveren.
- Sluimerfunctiegebruiken
Druk tijdens het alarmsignaal op de Z ^z /REGISTER-toets 18 om de snooze-functie te activeren.
□ Het alarmsignaal verstomt en de weergaven 🚫 resp. 🏠en Z ^z knipperen.
□ Na ca. 5 minuten klinkt het alarmsignaal opnieuw.
☐ Druk op de SELECT-toets 19, om de snooze-functie te deactiveren.
Temperatuurweergeven
Op het lc-display wordt zowel de binnen- 6 als de buitentemperatuur 2 weergegeven.
Druk hiervoor gedurende 3 seconden op de SELECT-toets 19. De weergave °C knippert.
☐ Druk op de SET / RESET-toets 20, om uit de temperatuureenheden °C (Celsius) en °F (Fahrenheit) te kiezen.
☐ Druk op de SELECT-toets om uw invoer te bevestigen.
- Minimale/maximale waarde oproepen
Het temperatuurstation slaat de maximale en minimale waarden van de aangesloten buitensensor net zoals die van het temperatuurstation zelf op.
☐ Druk op de SELECT-toets 19 om de maximale waarden van de binnen-4 en buitentemperatuur 17 op te roepen.
Druk opnieuw op de SELECT-toets om de minimale waarden van de binnen- en buitentemperatuur op te roepen.
☐ Druk de SET/RESET-toets 20 tijdens de weergave van de maximale en minimale
waarden, in om de waarden terug te zetten.
☐ Druk op de SELECT-toets om terug te keren naar de standaardweergave.
●Temperatuurtrend weergeven
Na succesvolle verbinding met de buitensen-
sor worden de temperatuurtrend voor buiten
1 en de temperatuurtrend voor binnen 5
weergegeven.
De volgende weergaven zijn mogelijk:
= de temperatuur stijgt.
= de temperatuur blijft constant.
= de temperatuur daalt.
Batterij-indicator
De symbolen 3 en 7 verschijnen op het LC-display van het temperatuurstation, als de batterijen van de buitensensor of het temperatuurstation leeg raken.
Batterijenvervangen
□ Open het batterijvakje 24 of 30.
□ Verwijder de verbruikte batterijen.
□ Plaats 2 nieuwe 1,5 V - batterijen (AA) in het batterijvakje.
Opmerking: let op de juiste polariteit.
Deze wordt in de batterijvakjes aangegeven (zie ook afb. B + D).
□ Sluit het batterijvakje.
- Storingen verhelpen
Opmerking: het apparaat bevat elektronische componenten. Plaats het apparaat niet in de buurt van storingsbronnen zoals mobiele telefoons, radioapparatuur, cb-radio's, afstandsbedieningen of magnetrons enz.
□ Verwijder dergelijke apparaten uit de reikwijdte van het temperatuurstation / de buitensensor of verwijder kortstondig de batterijen uit het temperatuurstation / de buitensensor als het display storingen weergeeft.
Hindernissen zoals bijv. betonnen muren kunnen tot gevolg hebben, dat de ontvangst duidelijk wordt verstoord. Verander in dit geval de standplaats (bijv. in de buurt van een raam). Let erop, dat de buitensensor steeds binnen een bereik van max. 30 meter (vrije veld) van het basisstation wordt gepositioneerd. De aangegeven reikwijdte is de reikwijdte in het vrije veld, wat betekent, dat er zich geen hindernissen tussen de buitensensor en het basisstation bevinden. Een „zichtcontact“ tussen buitensensor en basisstation verbetert in de meeste gevallen de transmissie.
Kou (buitentemperaturen beneden 0 °C) kan de prestaties van de batterije van de buiten-sensor en zodoende de transmissie eveneens negatief beïnvloeden.
Een andere factor, die tot storingen in de ontvangst kan leiden, zijn lege of te zwakke batterijen van de buitensensor. Vervang deze door nieuwe batterijen.
Als het temperatuurstation niet juist werkt, haalt u de batterijen er eventjes uit en plaatst u deze vervolgens weer opnieuw in het apparaat.
- Reiniging en onderhoud
□ Reinig het apparaat alleen aan de buitenzijde met een zachte, droge doek.
□ Spuit de buitensensor in géén geval af met bijv. een tuinslang. De buitensensor is alleen bestand tegen regen.
- Verwijdering
De verpakking bestaat uit milieu-vriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren.
Informatie over de mogelijkheden om het uitgediende artikel na gebruik af te voeren, verstrekt uw gemeentelijke overheid.
Gooi uw apparaat, wanneer het afgedankt wordt, niet weg met het huisvuil maar voer deze af volgens de geldende plaatselijke voorschriften om het milieu te sparen.
Voor meer informatie over inzamelpunten en openingstijden kunt u contact opnemen met uw gemeente.
Defecte of verbruikte batterijen moeten volgens de richtlijn 2006/66/EC worden gerecycled. Geef batterijen en / of het apparaat af bij de daarvoor bestemde verzamelstations.
Milieuschade door verkeerde afvoer van batterijen!
Batterijen mogen niet via het huisafval worden afgevoerd. Ze kunnen giftig zwaar metaal bevatten en moeten worden behandeld als gevaarlijk afval. De chemische symbolen van de zware metalen zijn als volgt: Cd = cadmium, Hg = kwikzilver, Pb = lood. Geef verbruikte batterijen daarom af bij een gemeentelijk inzamelpunt.
●Verklaringvan overeenstemming
Wij OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, verklaren in eigen verantwoordelijkheid dat het product: Temperatuurstation, modelnr.: HG00073A / HG00073B, versie: 09 / 2015, waarop deze verklaring betrekking heeft, overeenstemt met de normen / normatieve documenten van de richtlijn 1999/5/EC.
Tobles Mason
Voor de complete verklaring van overeen-
stemming verwijzen wij naar: www.owim.com
Garantie
Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig be-roep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.
U ontvangt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.
Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gere-pareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.
De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.
CE
Bestimmungsgemäße
