Produkttyp	Wetterstation
Marke	Auriol
Modell	IAN 270302
Kategorie	Wetterstation
Stromversorgung Station	2 AA-Batterien 1,5 V (im Lieferumfang enthalten)
Stromversorgung Außensensor	2 AA-Batterien 1,5 V (im Lieferumfang enthalten)
Innentemperaturbereich	0 °C bis +50 °C (32 °F bis 122 °F)
Außentemperaturbereich	-20 °C bis +60 °C (-4 °F bis 140 °F)
Temperaturauflösung	0,1 °C
Zeitsignal	DCF (Funkempfang)
Sendefrequenz Sensor	433 MHz
Übertragungsreichweite	max. 30 m im Freifeld
Funktionen	Uhrzeit (12/24h), Datum, Wochentag, Alarm (2), Schlummerfunktion, Min/Max-Werte Speicher, Temperaturtrend, automatische Zeitumstellung, einstellbare Zeitzone, Anzeige in °C/°F
Display	LCD-Bildschirm
Menüsprachen	Deutsch, Französisch, Spanisch, Italienisch, Englisch
Schutzklasse Sensor	IPX3 (regengeschützt)
Sicherheit	Nicht übermäßiger Feuchtigkeit aussetzen, nicht öffnen, Batterien korrekt verwenden
Reinigung	Außenseite mit einem weichen, trockenen Tuch reinigen. Sensor nicht besprühen.
Garantie	3 Jahre
Konformitätserklärung	Konform mit der Richtlinie 1999/5/EG
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile verfügbar. Das Gerät ist nicht vom Benutzer reparierbar.

Häufig gestellte Fragen - IAN 270302 AURIOL

Wie stelle ich die Uhr manuell ein?

Drücken Sie die CLOCK-Taste etwa 3 Sekunden lang. Verwenden Sie SET/RESET, um das 12h- oder 24h-Format auszuwählen, bestätigen Sie mit CLOCK. Folgen Sie den Schritten, um Sprache, Zeitzone, Uhrzeit und Datum einzustellen. Wenn 30 Sekunden lang keine Taste gedrückt wird, kehrt die Anzeige automatisch zur Standardanzeige zurück.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie zunächst, ob die Batterien korrekt eingelegt sind und die Polarität beachtet wird. Wenn das Problem weiterhin besteht, entfernen Sie die Batterien für einige Sekunden und legen Sie sie wieder ein. Stellen Sie sicher, dass die Wetterstation keinen elektromagnetischen Störquellen ausgesetzt ist.

Wie ändere ich die Temperatureinheit (°C/°F)?

Halten Sie die SELECT-Taste etwa 3 Sekunden lang gedrückt. Verwenden Sie SET/RESET, um °C oder °F auszuwählen, bestätigen Sie mit SELECT.

Wie aktiviere/deaktiviere ich den Alarm?

Um Alarm 1 zu aktivieren, drücken Sie einmal SET/RESET. Für Alarm 2 zweimal drücken. Für beide dreimal. Zum Deaktivieren jeweils 3, 2 oder 1 Mal drücken. Das entsprechende Symbol wird angezeigt. Um den akustischen Alarm auszuschalten, drücken Sie ALARM.

Warum wird die Außentemperatur nicht angezeigt?

Überprüfen Sie, ob die Batterien des Außensensors eingelegt und in gutem Zustand sind. Stellen Sie sicher, dass der Abstand zwischen Sensor und Station 30 m im Freifeld nicht überschreitet und dass keine Hindernisse (Betonwand, Elektrogeräte) die Übertragung stören. Die LED des Sensors sollte beim Einschalten kurz aufblinken.

Wie setze ich die Min/Max-Werte zurück?

Drücken Sie SELECT, um die Maximal- oder Minimalwerte anzuzeigen. Drücken Sie während der Anzeige SET/RESET, um die Werte zurückzusetzen. Drücken Sie erneut SELECT, um zur Standardanzeige zurückzukehren.

Was bedeutet die Anzeige 'LL.L' oder 'HH.H'?

'LL.L' bedeutet, dass die Temperatur unter dem Messbereich des Geräts liegt. 'HH.H' bedeutet, dass sie darüber liegt. Zum Beispiel erscheint bei der Station 'LL.L' unter 0 °C und 'HH.H' über 50 °C. Beim Außensensor ist es unter -20 °C oder über 60 °C.

Wie stelle ich die Zeitzone ein?

Bei der manuellen Zeiteinstellung blinkt nach der Sprachauswahl die Zeitzonenanzeige. Verwenden Sie SET/RESET, um die Zeitverschiebung von -12 bis +12 Stunden einzustellen. Bestätigen Sie mit CLOCK. Stellen Sie zum Beispiel +01 ein, wenn Sie in einer Zeitzone liegen, die eine Stunde gegenüber der DCF-Zeit voraus ist.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Entfernen Sie die alten Batterien und legen Sie zwei neue AA 1,5 V Batterien ein, beachten Sie die angegebene Polarität. Schließen Sie das Fach. Ersetzen Sie die Batterien des Außensensors auf die gleiche Weise.

Was tun, wenn der Außensensor nicht mehr sendet?

Überprüfen Sie zunächst die Batterien des Sensors. Wenn sie schwach sind, ersetzen Sie sie. Stellen Sie sicher, dass der Sensor weniger als 30 m von der Station entfernt ist und keine Hindernisse vorhanden sind. Kälte kann die Batterieleistung reduzieren. Wenn das Problem weiterhin besteht, entfernen Sie die Batterien aus beiden Geräten, warten Sie einige Minuten und setzen Sie sie wieder ein, beginnend mit dem Sensor.

BEDIENUNGSANLEITUNG IAN 270302 AURIOL

Bedienungs- und Sicherheitshinweise

IAN 270302

DE/AT/CH Bedienungs- und

Sicherheitshinweise

Seite 144

Proper use......Page 6

Beschermingsklasse: IPX3

Veiligheid

BEWAAR ALLE VEILIGHEIDS-TECHNISCHE INSTRUCTIES EN AANWIJZINGEN OM

DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGEN!

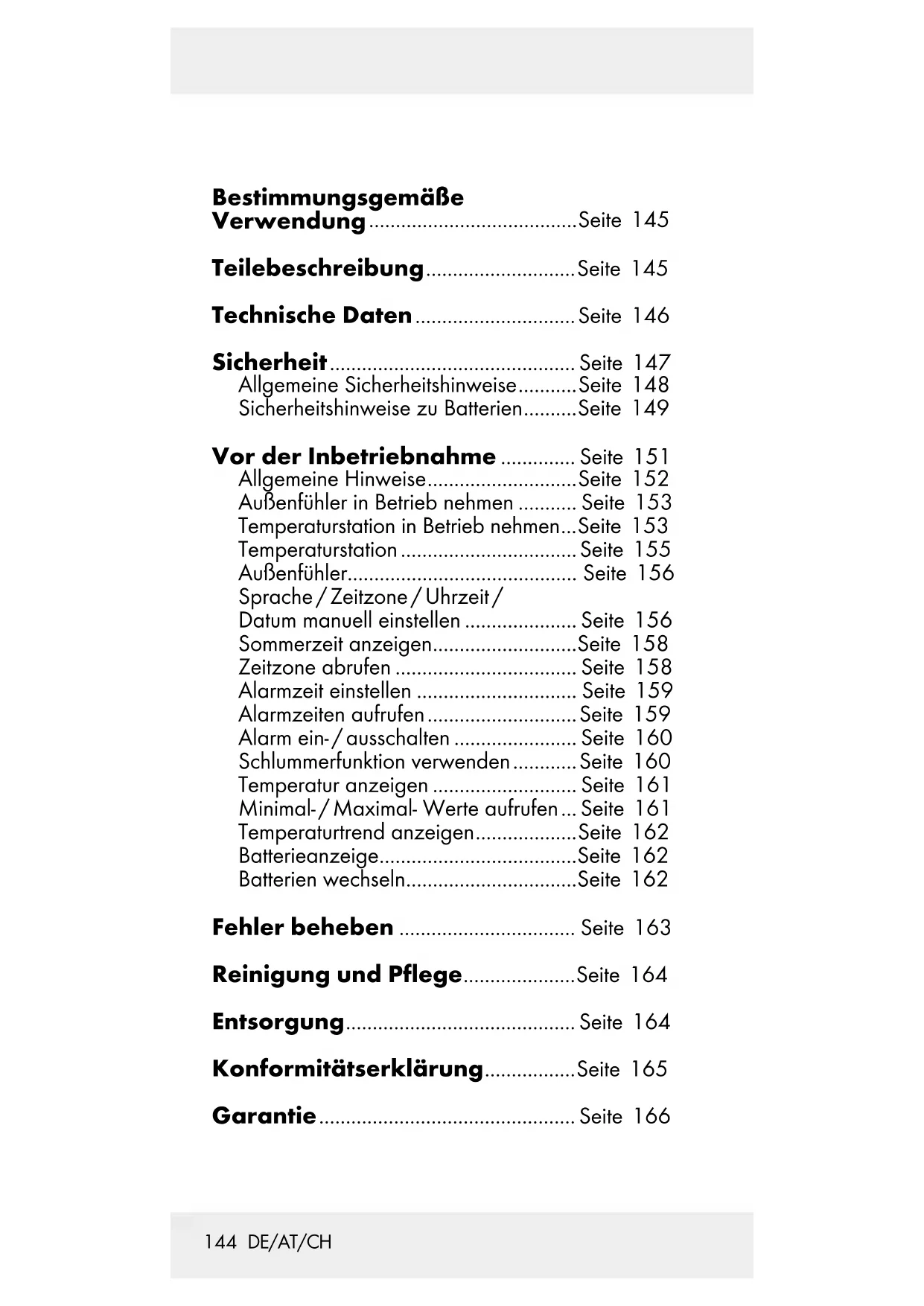

Verwendung......Seite 145

Teilebeschreibung......Seite 145

Technische Daten......Seite 146

Sicherheit......Seite 147

Allgemeine Sicherheitshinweise......Seite 148

Sicherheitshinweise zu Batterien......Seite 149

Vor der Inbetriebnahme ...... Seite 151

Allgemeine Hinweise......Seite 152

Außenfühler in Betrieb nehmen ...... Seite 153

Temperaturstation in Betrieb nehmen...Seite 153

Temperaturstation......Seite 155

Außenfühler...... Seite 156

Sprache / Zeitzone / Uhrzeit /

Datum manuell einstellen ...... Seite 156

Sommerzeit anzeigen......Seite 158

Zeitzone abrufen ...... Seite 158

Alarmzeit einstellen ...... Seite 159

Alarmzeiten aufrufen......Seite 159

Alarm ein-/ausschalten......Seite 160

Schlummerfunktion verwenden......Seite 160

Temperatur anzeigen ...... Seite 161

Minimal-/Maximal-Werte aufrufen... Seite 161

Temperaturtrend anzeigen......Seite 162

Batterieanzeige......Seite 162

Batterien wechseln......Seite 162

Fehler beheben ...... Seite 163

Reinigung und Pflege......Seite 164

Entsorgung...... Seite 164

Konformitätserklärung......Seite 165

Garantie......Seite 166

Temperaturstation

●Bestimmungsgemäße Verwendung

Die Temperaturstation zeigt die Innen- und Außentemperatur in Celsius (°C) oder Fahrenheit (°F) sowie deren Maximal- und Minimalwerte an. Weitere Anzeigewerte der Temperaturstation sind die Zeit im 12-/24-Stundenformat sowie das Datum. Des Weiteren verfügt die Temperaturstation über eine Alarmfunktion. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Teilebeschreibung

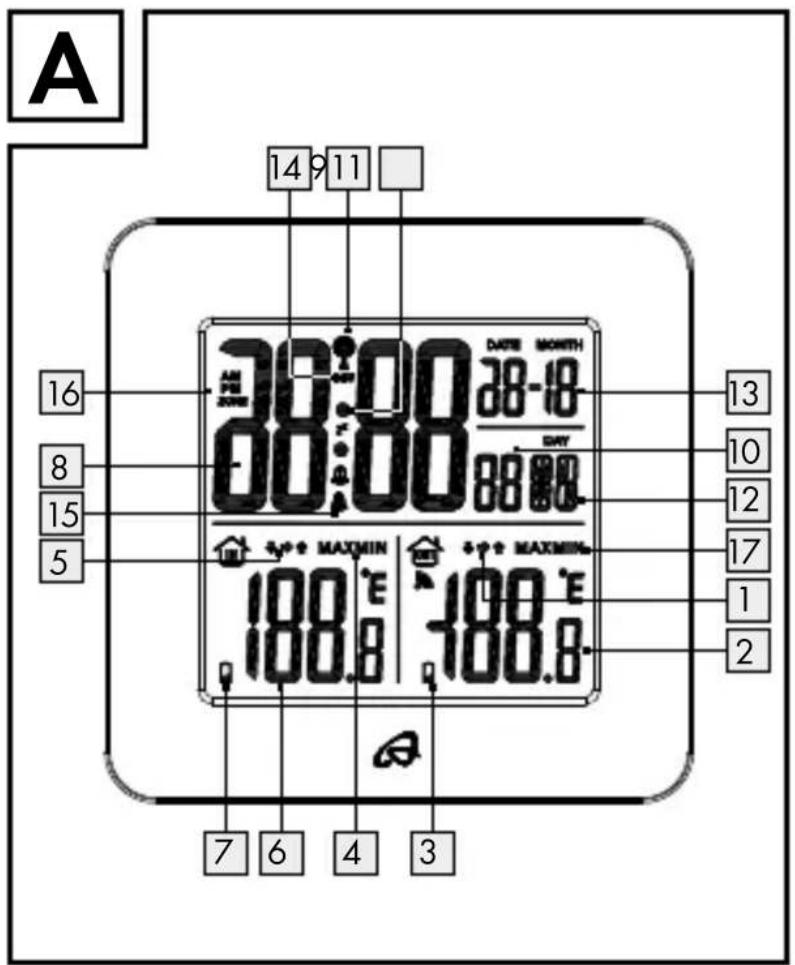

LC-Display

1 Temperaturtrend (Außentemperatur)
2 Außentemperatur
3 Symbol (Außenfühler)
4 MAX-/MIN-Anzeige für Innentemperatur
5 Temperatur trend (Innentemperatur)
6 Innentemperatur
7 Symbol (Temperaturstation)
8 Uhrzeit
9 Z ^Z -Symbol (Schlummerfunktion)
10 Sekundenanzeige
11 Symbol
12 Wochentagsanzeige
13 Datumsanzeige (Tag/Monat)
14 DST-Anzeige (Sommerzeit)
15 / -Symbol (Alarm 1 / Alarm 2)

16 2. Zeitzone (ZONE)
17 MAX-/MIN-Anzeige (Außentemperatur)

Temperaturstation

18 Z ^Z /REGISTER-Taste (Schlummerfunktion/REGISTER)
19 SELECT-Taste („auswählen“)
20 SET / RESET-Taste („einstellen“ / „zurücksetzen“)
21 ALARM-Taste
22 CLOCK-Taste (Uhr)
23 Aufhängevorrichtung
24 Batteriefach
25 Standfuß
26 Schraube (ø 3 mm)
27 Dübel (ø 7,7 mm)

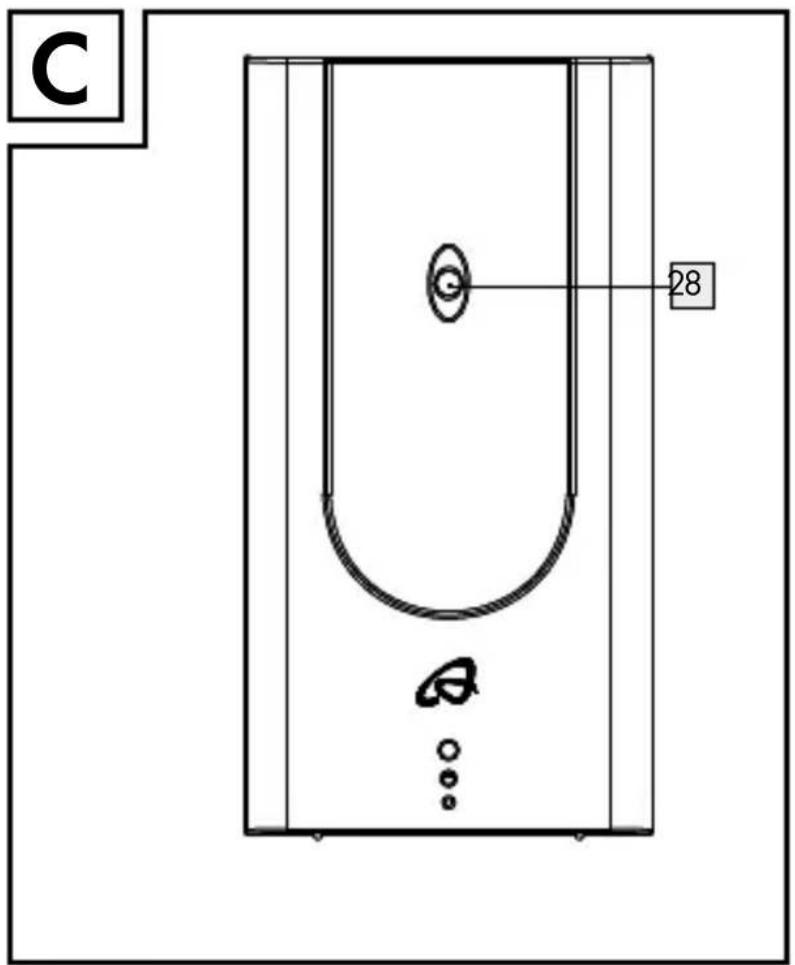

Außenfühler

28 Kontroll-LED

29 Aufhängevorrichtung

30 Batteriefach

31 Schraube (ø 3 mm)

32 Dübel (ø 7,7 mm)

●TechnischeDaten

Temperaturstation:

Temperaturmessbereich: 0 - +50 °C

$$ + 3 2 - + 1 2 2 ^ {\circ} \mathrm{F} $$

Tipp: Beträgt die Temperatur weniger als 0 °C (32 °F), wird „LL.L“ angezeigt. Übersteigt die Temperatur 50 °C (122 °F), wird „HH.H“ angezeigt.

Temperaturauflösung: 0,1 °C

Funksignal: DCF

Batterien: 2 x AA 1, 5 V —— (im Lieferumfang enthalten)

Außenfühler:

Temperaturmessbereich: -20^ - +60^

$$ - 4 ^ {\circ} \mathrm{F} - + 1 4 0 ^ {\circ} \mathrm{F} $$

Tipp: Beträgt die Temperatur weniger als -20 °C (-4 °F), wird „LL.L“ angezeigt. Über-

steigt die Temperatur 60 °C (140 °F), wird „HH.H“ angezeigt.

HF Übertragungssignal: 433 MHz

HF Übertragungs-

reichweite: max. 30 Meter auf

freiem Gelände

Batterien: 2 x AA 1, 5 V ---

(im Lieferumfang enthalten)

Schutzklasse: IPX3

Sicherheit

BEWAHREN SIE ALLE SICHER- HEITSHINWEISE UND AN- WEISUNGEN FÜR DIE ZUKUNFT AUF!

AllgemeineSicher- heitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Be- nutzerwartung dürfen nicht von Kindern ohne Beaufsich- tigung durchgeführt werden.

• Setzen Sie das Gerät keinem extrem hohen elektromagnetischen Feld aus. Dieses kann die Funktion des Gerätes beeinträchtigen.
• Beachten Sie, dass Beschädigungen durch unsachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen von der Garantie ausgeschlossen sind.

Sicherheitshinweise zu Batterien

WARNUNG!

LEBENSGE-

FAHR! Batterien können verschluckt werden, was lebensgefährlich sein kann. Ist eine Batterie verschluckt worden, muss sofort

medizinische Hilfe in An- spruch genommen werden.

■ Entfernen Sie die Batterien, wenn sie längere Zeit nicht verwendet worden sind, aus dem Gerät.

VORSICHT! EXPLOSIONSGE-

FAHR! Laden Sie nicht auf- ladbare Batterien niemals auf.

Achten Sie beim Einlegen auf die richtige Polarität! Diese wird in den Batteriefächern angezeigt.

■ Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr!

■ Halten Sie Batterien von Kindern fern, werfen Sie die Batterien nicht ins Feuer, schließen Sie sie nicht kurz

und nehmen Sie sie nicht auseinander.

■ Tauschen Sie immer alle Batterien gleichzeitig aus.
■ Verwenden Sie nur Batterien des gleichen Typs. Andernfalls besteht Explosionsgefahr.
■ Falls die Batterien in Ihrem Gerät ausgelaufen sein sollten, entnehmen Sie diese sofort, um Schäden am Gerät vorzubeugen!
■ Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure spülen Sie die betroffene Stelle mit reichlich Wasser ab und / oder suchen Sie einen Arzt auf!

• Vor der Inbetriebnahme

Setzen Sie die Batterien zuerst in den Außenfühler ein, dann erst in die Temperaturstation.

AllgemeineHinweise

⚠ VORSICHT! Stellen Sie bei der Wahl des Aufstellortes sicher, dass die Geräte keiner direkten Sonneneinstrahlung, Vibration, Staub, Hitze, Kälte und Feuchtigkeit ausgesetzt sind. Stellen Sie die Geräte nicht in der Nähe von Hitzequellen, z. B. Heizkörpern, auf. Andernfalls droht eine Beschädigung der Geräte.

□ Stellen Sie die Temperaturstation auf den dazugehörigen Standfuß 25.
☐ Stellen Sie sicher, dass benachbarte Geräte nicht mit der gleichen Frequenz von 433 MHz betrieben werden. Diese Geräte können eine Störung der Funkverbindung verursachen.
□ Stellen Sie die Geräte nicht neben oder auf Metallplatten. Die Funkübertragung zwischen den Geräten kann vermindert werden.

Funksignal (DCF):

Das DCF Signal (Zeitsignalsender) besteht aus Zeitimpulsen, die von einer der genauesten Uhren der Welt, in der Nähe von Frankfurt / Main, Deutschland, abgegeben werden – sie variiert um 1 Sekunde in 1 Million Jahren. Ihre Temperaturstation empfängt diese Signale unter optimalen Bedingungen bis zu einer Di- stanz von ca. 1.500 km um Frankfurt / Main.

Außenfühlerin Betrieb nehmen

Batterien einsetzen:

☐ Entfernen Sie die Batteriefachabdeckung auf der Rückseite des Außenfühlers.
☐ Setzen Sie zwei 1,5 V - Batterien (AA) (im Lieferumfang enthalten) in das Batteriefach 30 ein.

Hinweis: Achten Sie auf die korrekte Polarität. Diese wird im Batteriefach angezeigt (siehe auch Abb. D).

☐ Der Außenfühler ist nun betriebsbereit und die Kontroll-LED 28 leuchtet kurz auf.
☐ Schließen Sie die Batteriefachabdeckung.
☐ Führen Sie ggf. einen Neustart der Temperaturestation durch, wenn diese nicht richtig arbeitet. Drücken und halten Sie dazu die Z^Z/REGISTER-Taste 18.

•Temperaturstationin Betrieb nehmen

Batterien einsetzen:

☐ Öffnen Sie das Batteriefach 24 auf der Rückseite der Temperaturstation.
☐ Setzen Sie zwei 1,5 V - Batterien (AA) (im Lieferumfang enthalten) in das Batteriefach ein.

Hinweis: Achten Sie auf die korrekte Polarität. Diese wird im Batteriefach angezeigt (siehe auch Abb. B).

☐ Schließen Sie die Batteriefachabdeckung.

Temperaturstation mit dem Außenfühler und dem DCF-Funksignal verbinden:

Die Temperaturstation versucht nach dem Einsetzen der Batterien, eine Verbindung zum Außenfühler herzustellen. Dieser Vorgang kann einige Minuten dauern. Das 🎨-Symbol blinkt. Bei erfolgreicher Verbindung zum Außenfühler hört das 🎨-Symbol auf zu blinken und die Temperatur wird im LC- Display angezeigt.

Hinweis: Wenn die Temperaturstation das Signal des Außenfühlers nach 3 Minuten nicht empfängt, startet die Temperaturstation automatisch mit dem Empfang des Funksignals. Die Temperaturstation startet nach erfolgreichem Empfang des Außenfühler-Signals bzw. nach 3 Minuten mit dem Empfang des Funksignals. Dieser Vorgang kann bis zu 5 Minuten in Anspruch nehmen und wird im LC-Display durch das blinkende 🎨-Symbol 11 angezeigt. Bei erfolgreichem Empfang des DCF-Funksignals wird das 🔊-Symbol dauerhaft im LC-Display angezeigt.

Hinweis: Wechseln Sie während des Empfangs nicht den Standort der Temperaturstation. Andernfalls kann es zu Empfangsstörungen kommen.

Wenn zum Zeitpunkt der Inbetriebnahme keine Synchronisation mit der Atomuhr möglich ist, wechseln Sie zunächst den Standort der Temperaturstation (z.B. in die Nähe eines Fensters).

Der Empfang kann durch Hindernisse (z.B. Betonwände) oder Störquellen (z.B. andere elektrische Geräte) erheblich eingeschränkt werden.

Sollte der Empfang des Funksignals weiterhin gestört sein, können Sie die Uhrzeit und Datum auch manuell einstellen (siehe „Sprache / Zeitzone/ Uhrzeit/Datum manuell einstellen“).

Temperaturstation und / oder Außen- fühler an der Wand montieren:

Hinweis: Sie benötigen für diesen Arbeits- schritt eine Bohrmaschine und einen Kreuz- schlitzschraubendreher.

⚠ VORSICHT! LEBENS- UND VERLET-ZUNGSGEFAHR UND GEFAHR DER SACHBESCHÄDIGUNG! Lesen Sie die

Bedien- und Sicherheitshinweise Ihrer Bohrmaschine aufmerksam durch.

WARNING! LEBENSGEFAHR! Ver-

gewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren.

Temperaturstation

☐ Markieren Sie das Bohrloch (ø ca. 7,7 mm) an der Wand.

☐ Bohren Sie mit einer Bohrmaschine das Loch.

□ Stecken Sie den Düber in das Bohrloch.

Drehen Sie mit einem Kreuzschlitzschraubendreher die Schraube 26 in den Dübel ein.
Hängen Sie die Temperaturstation mit der Aufhängevorrichtung 23 an der Schraube auf.

Außenfühler

☐ Markieren Sie das Bohrloch (ø ca. 7,7 mm) an der Wand.
☐ Bohren Sie mit einer Bohrmaschine das Loch.
□ Stecken Sie den Dübel in das Bohrloch.
Drehen Sie mit einem Kreuzschlitzschraubendreher die Schraube 31 in den Dübel ein.
Hängen Sie den Außenfühler mit der Aufhängevorrichtung 29 an der Schraube auf.

Hinweis: Stellen Sie sicher, dass der Außenfühler nicht mit Wasser oder direkter Sonneinstrahlung in Kontakt kommt. Elektronische Geräte können den Funkempfang stören.

- Sprache / Zeitzone / Uhrzeit / Datum manuell einstellen

Der Empfang des DCF-Funksignals kann am Aufstellort der Temperaturstation gestört bzw. unterbrochen sein. In diesem Fall haben Sie die Möglichkeit, das Gerät manuell einzustellen.

1. Drücken und halten Sie die CLOCK-Taste 22 für ca. 3 Sekunden gedrückt.

2. Drücken Sie die SET / RESET-Taste ^20 , um zwischen dem 12- und 24-Stundenformat zu wählen.

3. Drücken Sie die CLOCK-Taste, um Ihre Eingabe zu bestätigen. Die Sprachauswahlanzeige blinkt.

Tipp: Halten Sie die SET / RESET-Taste gedrückt. So erreichen Sie ein beschleunigtes Einstellen der Werte. Diese Schnelleinstellung können Sie auch für folgende Einstellvorgänge nutzen. Wenn Sie innerhalb von 30 Sekunden keine Taste drücken, kehrt das LC-Display automatisch zur Standardanzeige zurück.

1. Drücken Sie die SET / RESET-Taste, um die gewünschte Sprache (GE = deutsch, FR = französisch, SP = spanisch, IT = italienisch, EN = englisch) einzustellen.
2. Drücken Sie die CLOCK-Taste, um Ihre Eingabe zu bestätigen. Die Zeitzonenanzeige blinkt.
3. Drücken Sie die SET / RESET-Taste, um die gewünschte Zeitzone für Zeitzone 2 (-12 Stunden bis +12 Stunden) einzustellen.

Hinweis: Sollten Sie sich in einem Land befinden, in dem zwar immer noch das DCF-Signal empfangen wird, in dem aber die aktuelle Uhrzeit abweicht, können Sie die Zeitzonen-Einstellung dazu benutzen, um die Uhr auf die aktuelle Uhrzeit einzustellen. Befinden Sie sich beispielsweise in einem Land, in dem die Ortszeit eine Stunde vor der Mitteleuropäischen Zeit

(MEZ) ist, setzen Sie die Zeitzone auf +01. Die Uhr ist nun immer noch DCF gesteuert, zeigt aber die Uhrzeit eine Stunde mehr an. Möchten Sie zum Beispiel wissen, wie spät es in den USA ist, dann setzen Sie die Zeitzone einfach auf -10 für die Ortszeit in Los Angeles, etc.

1. Drücken Sie die CLOCK-Taste, um Ihre Eingabe zu bestätigen. Die Stundenanzeige blinkt.

2. Drücken Sie die SET / RESET-Taste, um den gewünschten Wert einzustellen.

3. Drücken Sie die CLOCK-Taste, um Ihre Eingabe zu bestätigen.

4. Wiederholen Sie die Arbeitsschritte 6. und 7., um die Werte für Minuten, Sekunden 10, Jahr und Datum 13 (Tag/Monat) einzustellen.

Hinweis: Die Sekundenanzeige lässt sich nur auf 00 zurücksetzen.

1. Das LC-Display befindet sich im Anschluss wieder in der Standardanzeige.

Sommerzeitanzeigen

Die Sommerzeit wird im LC-Display durch das DST-Symbol 14 angezeigt. Die Temperaturstation erkennt über das DCF-Funksignal automatisch, ob Sommerzeit ist oder nicht.

Zeitzoneabrufen

In der Standardanzeige wird die Zeitzone nach DCF-Signal angezeigt.

☐ Drücken Sie die CLOCK-Taste 22. Die Zeitzone 16 erscheint im LC-Display.
☐ Drücken Sie die CLOCK-Taste erneut, um zur Standardanzeige zurückzugelangen.

Alarmzeiteinstellen

Sie haben die Möglichkeit, zwei unterschiedliche Alarmzeiten einzustellen.

1. Drücken und halten Sie die ALARM-Taste 21 für ca. 3 Sekunden gedrückt.
   Hinweis: Wenn zuvor ein Alarm eingestellt wurde, erscheint die eingestellte Alarmzeit im LC-Display. Andernfalls erscheint die Anzeige 0:00 oder AM 12:00.
2. Die Stundenanzeige blinkt. Drücken Sie die SET/RESET-Taste 20, um den gewünschten Wert einzustellen.
3. Drücken Sie die ALARM-Taste, um Ihre Eingabe zu bestätigen. Die Minutenanzeige blinkt.
4. Drücken Sie die SET / RESET-Taste, um den gewünschten Wert einzustellen.
5. Drücken Sie die ALARM-Taste, um Ihre Eingabe zu bestätigen.
6. Wiederholen Sie die Arbeitsschritte 2. bis 5., um die Zeit für Alarm 2 einzustellen.

Alarmzeitenaufrufen

Drücken Sie 1 x bzw. 2 x die ALARM-Taste ^21 um die eingestellte Zeit für Alarm 1 bzw. Alarm 2 aufzurufen.

☐ Drücken Sie erneut die ALARM-Taste, um zur Standardanzeige zurückzugelangen.

- Alarm ein-/ausschalten

☐ Drücken Sie 1 x die SET / RESET-Taste 20, um Alarm 1 zu aktivieren. Drücken Sie 2 x die SET / RESET-Taste, um Alarm 2 zu aktivieren. Drücken Sie 3 x die SET / RESET-Taste, um Alarm 1 und 2 zu aktiveren.

Hinweis: Das Symbol bzw. Zerscheint im LC-Display.

□ Das Alarmsignal ertönt, sobald die eingestellte Alarmzeit erreicht wurde. Nach Ablauf von 2 Minuten verstummt das Alarmsignal automatisch.

☐ Drücken Sie die ALARM-Taste 21, um das Alarmsignal vorzeitig auszuschalten. Hinweis: Das Alarmsignal ertönt jeden Tag zur eingestellten Uhrzeit.

☐ Drücken Sie 3 x die SET / RESET-Taste, um Alarm 1 zu deaktivieren. Drücken Sie 2 x die SET / RESET-Taste, um Alarm 2 zu deaktivieren. Drücken Sie 1 x die SET / RESET-Taste, um Alarm 1 und 2 zu deaktiveren.

Schlummerfunktion verwenden

☐ Drücken Sie während des Alarmsignals die Z^Z/REGISTER-Taste 18 um die Schlummerfunktion zu aktivieren.

□ Das Alarmsignal verstummt und die Anzeigen 🔒 bzw. 📁 und Z Z blinken.

□ Das Alarmsignal ertönt nach ca. 5 Minuten erneut.
☐ Drücken Sie die SELECT-Taste 19 um die Schlummerfunktion zu deaktivieren.

•Temperaturanzeigen

Im LC-Display werden sowohl die Innen-6 als auch die Außentemperatur 2 angezeigt.

☐ Drücken und halten Sie die SELECT-Taste 19 für ca. 3 Sekunden gedrückt. Die Anzeige °C blinkt.
☐ Drücken Sie die SET / RESET-Taste ^20 , um zwischen den Temperaturskalen °C (Celsius) und °F (Fahrenheit) zu wählen.
☐ Drücken Sie die SELECT-Taste, um Ihre Eingabe zu bestätigen.

Minimal-/Maximal-Werte aufrufen

Die Temperaturstation speichert die Maximal- und Minimal-Werte des verbundenen Außenfühlers sowie der Temperaturstation selbst.

☐ Drücken Sie die SELECT-Taste 19, um sich die Maximal-Werte der Innen-4 und Außentemperatur 17 anzeigen zu lassen.
☐ Drücken Sie erneut die SELECT-Taste, um sich die Minimal-Werte der Innen- und Außentemperatur anzeigen zu lassen.
☐ Drücken Sie die SET / RESET-Taste 20 während angezeigter Maximal- und Minimal-Werte, um die Werte zurückzusetzen.

☐ Drücken Sie die SELECT-Taste, um zur Standardanzeige zurückzugelangen.

•Temperaturtrendanzeigen

Nach erfolgreicher Verbindung mit dem Außenfühler werden der Temperaturtrend (außen) 1 sowie der Temperaturtrend (Innen) 5 angezeigt.

Folgende Anzeigen sind möglich:

= Die Temperatur steigt.
→ = Die Temperatur bleibt konstant.
= Die Temperatur sinkt.

Batterieanzeige

Die Symbole 3 und 7 erscheinen im LC-Display der Temperaturstation, wenn die Batterien des Außenfühlers oder der Temperaturstation schwach sind.

Batterienwechseln

☐ Öffnen Sie das Batteriefach 24 bzw. 30.
□ Entfernen Sie die verbrauchten Batterien.
□ Setzen Sie je zwei neue 1, 5V---Batterien (AA) in die Batteriefächer ein.

Hinweis: Achten Sie auf die korrekte Polarität. Diese wird in den Batteriefächern angezeigt (siehe auch Abb. B + D).

☐ Schließen Sie die Batteriefächer.

- Fehler beheben

Hinweis: Das Gerät enthält elektronische Bauteile. Stellen Sie das Gerät nicht in der Nähe von Störquellen wie Mobiltelefone, Funkgeräten, CB-Radios, Fernbedienungen oder Mikrowellen etc. auf.

☐ Entfernen Sie solche Geräte aus der Reichweite der Temperaturstation / des Außenfühlers, oder entnehmen Sie kurzzeitig die Batterien aus der Temperaturstation / dem Außenfühler, wenn das Display Störungen anzeigt.

Hindernisse wie z. B. Betonwände können auch dazu führen, dass der Empfang empfindlich gestört wird. Verändern Sie in diesem Fall den Standort (z. B. in die Nähe eines Fensters). Beachten Sie unbedingt, dass der Außensensor immer im Umkreis von max. 30 Meter (Freifeld) von der Basisstation aufgestellt werden sollte. Die angegebene Reichweite ist die Freifeldreichweite und bedeutet, dass kein Hinderniss zwischen dem Außensensor und der Basisstation stehen sollte. Ein „Sichtkontakt“ zwischen Außensensor und Basisstation verbessert oftmals die Übertragung.

Kälte (Außentemperaturen unter 0 °C) kann die Batterieleistung des Außensensors und dadurch die Funkübertragung ebenfalls negativ beinträchtigen.

Ein weiterer Faktor, der zu Empfangsstörungen führen kann, sind leere oder zu schwache Batterien des Außensensors. Tauschen Sie diese gegen neue aus.

Wenn die Temperaturstation nicht richtig arbeitet, entfernen Sie die Batterien für einen kurzen Moment und setzen Sie sie anschließend erneut ein.

- Reinigung und Pflege

□ Reinigen Sie das Gerät nur äußerlich mit einem weichen trockenen Tuch.
□ Spritzen Sie den Außenfühler in keinem Fall, z. B. mit einem Gartenschlauch, ab. Der Außenfühler ist nur gegen Regen von oben geschützt.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recy-clingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Gerät, wenn es aus gedient hat, im Interesse des Umweltschutzes nicht in den

Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

Konformitätserklärung

Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, erklären in alleiniger Verantwortung, dass das Produkt: Temperaturstation, Modell-Nr.: HG00073A / HG00073B, Version: 09 / 2015, auf das sich diese Erklärung bezieht, mit den Normen /

normativen Dokumenten der 1999/5/EC übereinstimmt.

Die komplette Konformitätserklärung finden Sie unter: www.owim.com

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt,

wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model no.: HG00073A/HG00073B

Version: 09/2015

Last Information Update · Tietojen tila

Informationsstatus · Tilstand af information

Version des informations · Stand van de informatie

Stand der Informationen: 09 / 2015

Ident.-No.: HG00073A/B092015-3
