GEBRUIKSAANWIJZING D 4500 CULLMANN

Manual de instrucciones Gebruiksaanwijzing

Inhaltsverzeichnis Table of contents Table des matieres
Indice
Contenido
Inhoudsopgave

Deutsch 3

English 15

Francais 27

Italiano 39

Espanol 51

Nederland63

Van harte gefeliciteerd met de aankoop van uw CULLMANN-flitser.

De elektronische flitser D 4500 is met behulp van de modernste technieken voor digitale en analoge camera's geproduced volgens de hoge kwaliteitstandaard van de CULLMANN-producten.

Lees a.u.b. de gebruksaanwijzing aandachtig door en volg de richtlijnen van de handleiding, om alle möglichkheden van uw apparaat ten volle te+kunnen benutten.

Als eenkleine bijdrage voor een beter milieu vragen wij u lege batterijen of defecte accu's Niet gewoon bij het huisvuil te werpen, maar dezeaar uw fotowinkel of een van de inleverpuntente brengen voor een milieuvriendelijk verwerking.

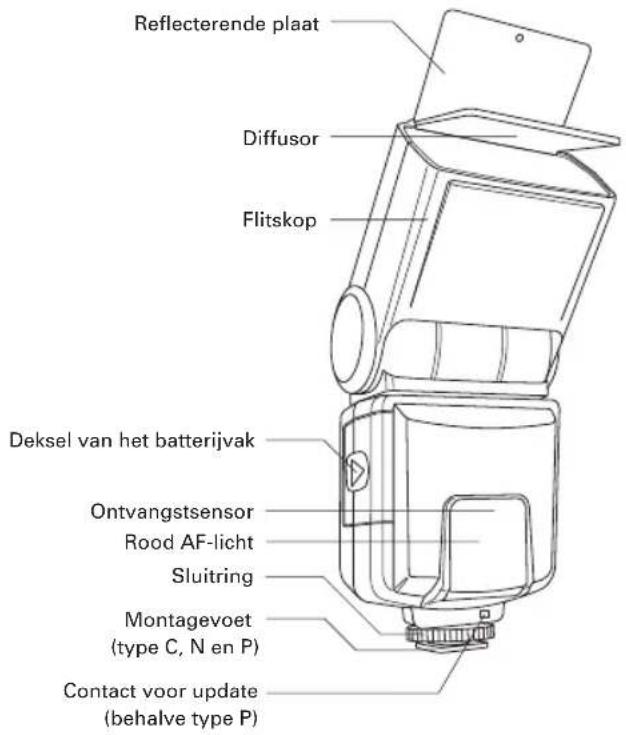

Autofocus-/TTL-flitser voor:

C - Canon autofocus SLR- en digitale camera's (E-TTL)
N - Nikon autofocus SLR en digitale camera's (TTL en i-TTL)
O/P - Olympus auto focus digital & digital single lens reflex camera's & Panasonic digital single-lens reflex (DSLR) camera's
S - Sony Alpha digital single-lens reflex (DSLR) camera's/ Konica Minolta autofocus SLR- en digitale camera's (ADI- en D-lenzen)
P - Pentax digital single-lens reflex (DSLR) camera's (TTL and P-TTL)

Flitsvoet type S

Flitsvoet type O/P

Voor type C

Voor type N, O/P, S

Voor type P

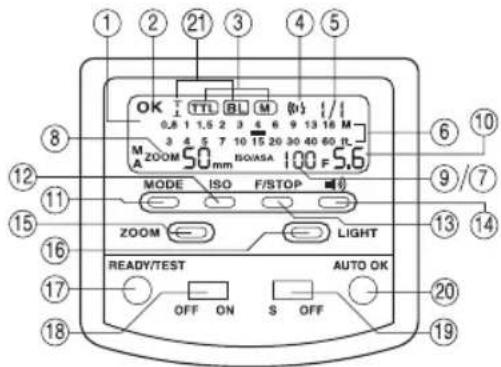

Legenda:

1. Filmgevoeligheidsindicator

2. LCD-schem

3. Diafragma-indicator
   2.Zelftestindicator
   11.Modusknop
4. Indicatie van de modusinstelling
5. Filmgevoeligheidsknop
6. Indicatie van de pieper
7. Diafragmaknop
8. Instelling van het energieniveau
9. Pieper aan/uit
10. Afstandsindicator voor het flitsbereik
11. Zoomknop
12. "Stroom uit"-indicator
13. Ready/test-lampje
14. Schakelaar stroom on/off
15. Zoompositie
16. Slave on/off
17. Auto OK
    21.Mode indicator
    (allele type N)

Nikon i-TTL: In het display verzischijnt de melding "BL", als op de camera het belichtingstype "3D-Matrix" is gekozen.

Bijzondere kenmerken

LCD-schem
- Automatische en handmatige zoom van 24-28-35-50-70-85 mm
- Rode Lichtstraal als focushulp voor de instelling van de AF bij weinig Licht
- TTL-meting
- Automatische snelheidsinstellung voor de sluiter
5 energieniveaus,verhoudingen 1/1,1/2,1/4,1/8 en 1/16
Flitser gereed"-indicator in de zoeker
- Synchronisatie van de voor- en achtergrondbelichting
- Verminding van het rode-ogeneffect (voor Nikon en Olympus)
- Ingebouwde slavefunctie
Ingeboubwde reflectieplaat en diffusor
Energiespaarfunctie
- Updatebaar (behalve type P)

Batterijenplaatsen

Verzeker u ervan dat de hoofdschakelaar in de stand "OFF" staat. Schuif het deksel van het batterijvak waar voren en kantel het maar boven. Leg de batterijden volgens de gemarkeerde symbolen voor + / - in hetvak.

Sluit het deksel van het batterijvak en schuif het weeperzijnplaats, tot het inklikt. Verzeker u ervan dat alle batterijen van hetzelfde type+zijn en in gelijke mate geladen zijn. Gebruik bij voorkeur NiCd-of NiMh-accu's.

De flitser op de camera monteren

Schakel de flitser en camera uit.

Draai de gekartelde schroef van de flitser waar boven, in de richting van de flitser. Schuif de flitser in de accessoireschoen van de camera. Draai de gekartelde schroef van de flitser in de richting van de camera; op die manier worden de flitser op de camera vastgeklemd.

Voor type S: steek de montagevoet van de flitser in de accessoireschoen van de camera; de flitser klikt dan in.

Voor type O/P: steek de montagevoet van de flitser in de accessoireschoen van de camera en druk op „LOCK“, om de flitser te lately inklijken.

De flitser van de camera afnemen

Schakel de flitser en camera UIT.

Draai de gekartelde schroef hier boven, in derichting van de flitser. Neem de flitser uit de accessoireschoen van de camera.

Voor type S: druk de knop die de accessoireschoen ontgrendelt in en trek de flitser er maarachten uit.

Voor type O/P: schuif de beiden zijkanten van de ver-/ontgrendelknop in de aangeduide richtingen en trek de flitser waar achteren uit de accessoireschoen.

Gebruik van de ON/OFF-schakelaar enuitvoering van de flitsertest

Om de flitser in te schakelen, schuift u de hoofdschakelaar in de stand "ON". De indicator „READY"licht op, van zodra de flitser gereed is. Druk op de testknop, om u ervan te verzekeren dat de flitser correct functioneert. Als de flitser is afgegaan, wacht u tot de indicator „READY"weer brandt.

Om de flitser uit te schakelen, schuift u de hoofdschakelaar in de stand "OFF".

Verlichting van het LCD-schem

Het LCD-schem dient voor de weergave van algemene informatie over de camera en voor de individatie van de huidige toestand van de flitser. Telkens als op de knop „LIGHT" worden gedrukt, worden het LCD-schem voor onceveer 5 seconden verlicht.

Foto-opname, AF-/TTL-bedrijf Automatische regeling van de flitssynchronisatie

Als de flitser gered is, schakelt de camera hem automatisch in de programmamodus flitsssynchronisatie of in de geselecteerde diafragmaprioriteit. De flitsssynchronisatie hangt af van het cameramodel en ligt gewoonlijk:tussen 1/30 seconde en 1/250 seconde. Wanner een opname met flitslicht werd gemaatkt,licht op het LCD-schemkort het symbol "OK" op,om de correcte belichting te bevestigen.

Voorflits "AF" voor de autofocus

De in de flitser geintegreerde rode lichtstraal "AF" ondersteunt de automatische scherpstelling van de autofocus-TTL-camera. Wanner delichtomstandigheden Niet volstaan voor de automatische instelling van de brandpuntsafstand projecteert de flitser een rode lichtstraal op het object van zodia de sluiter van de camera Licht wordt aangeraakt. De autofocus van de camera stelt zich dan met behulp van de rode lichtstraal op dit object in.

TTL-flitsbesturing

De flitser ontvangt zijn informatatie uitsluitend via de aangesloten TTL-gestuurde camera. De meting van de belichting in de TTL-modus (TTL=Through The Lens, door de lens) worden uitgevoerd door de sensor van de camera. Deze sensor meet het Licht dat de film(CMOS bereikt. Een elektronisch circuit in de camera stuurt een stop signaal waar de camera zodia de lichtinval is gemeten. TTL modus betekent dat alle factoren die de lichtinval beinvloeden, zoals filter, verandering van het diafragma, in-of uitzommen, in de berekeningorden meegenomen. U hoeft zich dus nicht om deinstalling van de lichtsterkte te bekommenen. Het elektronische system van de camera regelt debenodigde lichtsterkte automatisch. U kunt bovendien de verschillende soorten belichtingsmetingen gebruiken (bijv. spot, matrix of centrum), waar sommige camera's over beschikken.

Om de TTL-flitsmodus in te schakelen, drukt u de modusschakelaar voorzichtig in de TTL-stand. Op het LCD-schem verschijnt dan „TTL".

Voor Type C flitzser: De ETTL indicator za oplichten als de flitser is aangesloten op een ETTL camera.

Voor Type N flitser: Het display zal een van de volgende meldingen weergeven: TTL, ITTL of BL, afhankelijk van het cameratype. Raadpleeg hiervoorde gebruiksaanwijzing van uw camera.

Handmatige flitsmodus bij volle lichtsterkte

Om de flitser met volle lichtsterkte te gebruiken, dient men de modusschakelaar in de stand ^ (manual, handmatig) te zetten. Als de flitser dan

geactiveerd wordt, wordt telkens een lichtflits met volle sterkte opgewekt. Op het LCD-schem verschijnt automatisch de voor een juiste belichting benodigde afstandussen flitser en voorwerp.

Een aanpassing aan de specifieke opnamesituatie is mogelijk door het diafragma van de lens of de brandpuntsafstand anders in te stellen (aan de camera).

Er konnen 5 energieniveaus worden ingesteld (1 / 1,1 / 2,1 / 4,1 / 8 en 1/16),doordoorzichtig op de modusknop te drukken terwijl deze sich in de stand ^ 日 M ^ 日 bevindt.

Synchronisatie van voor- en awhilegrondbelichting

Het apparaat ondersteunt de synchronisatie van voor- en achtergrondbelichting: gewoon de modus "front" (voor) of "rear" (achter) inschakelen. Canon, Nikon, Olympus, Panasonic en Sony Alpha camera's controlleren de synchronisatie van de Voorgrond en achtergrondbelichting (1ste en 2de gordijn) automatisch. Hierdoor is het onnodig de flitser handmatig in te stellen.

Kantelkop verticala/horizontaal

Foto's die met volle flitslichtsterkte van voren worden gemaatk, kan men gemakkelijk herkenen aan de harde, dichte schaduwen. Dit gaat vaak samen met een sterke verbleking van de Voorgrund ten opzichte van de achtergrund. Dit fenomeen kan men vermijden met een flitser met kantelkop. Omdat verstrooid Licht voor een zacht, gelijkmatie fotoscherpte zorgt, wordt de reflector tot max. 90^ maar boven gedraaid, zodat de lichtflits door een geschikt reflectieoppervlak worden werkkaast. Voor kleurenopnamen要去 het reflectieoppervlak wit zich en een neutrale kleur hebben en mag het Niet gestuctureerd+zijn. Bij het kantelen van de reflector dient men zich ervan te verzekeren dat er geen Licht direct van de reflector op het object valt. Als u de flitser met kantelkop gebruikt, wordt de zoompositie op 50 mm vastgezet, behalve in de handmatige modus. Om uw Foto's correct belicht te krijgen verwijl de flitskop gekanteld of gedraaid is, raden we aan de volgende richtlijnen in acht te nemen:

(1) Gebruik een wit of sterk reflecterend oppervlak om het flitslicht te weerkaatsen. Anders zullen de Foto's een onnatuurlijke kleur, gelijk aan het reflecterend oppervlak, krijgen.
(2) Stel de camera modus op Aperture Priority (^ ) of handmatig (^ )
(3) Gebruik een groter diafragma dan norrmaal, odomat er 2 of 3 stops aan Licht verloren gaan door het indirect flitsen.

Ontvangstfunctie

Deze flitser kan als draadloos ontvangstapparaat worden gezruikt, door de schakelaar „Slave Mode" in de stand ^ te zetten. De flitser scha-kelt dan automatisch om maar de modus "M" met een energieverholding 1:1 en de brandpunt-safstand 24mm Als de sensor het afgaan van een extern flitsapparaat detecteert, gaat de flitser synchroon af.De lichtsterkte kan hierbij worden geselecteerd door een energieverholding+tussen 1 / 1 en 1/16 in te stellen. Als Meerondere flitsappara-ten als ontvangstapparaat worden ingezet, dient u rekening te honden met de verschillende lichtsterkten,om de juiste belichting te berekenen. Als de ontvangstmodus isingeschakeld, werkt de energiespaarmodus Niet.

Powerzoom Automatische besturing van de motorzoom

Als u zoomlenzen gebrukt die hun brandpunt-safstand maar de camera sturen, geeft de camera deze informatatie aan de flitser door. Vervolgens past de flitser zijn zoompositie automatisch aan de brandpuntsaftstand van de lens aan. De automatische reflectorsturing van de motorzoom is alleen möglich bij camera's die een digitale gegevensoverdracht aan de flitser ondersteunen. Het LCD-schem aan de flitser vermeldt de zoomposities van 24-28-35-50-70-85 mm. Als de flitser is ingeschakeld, worden de zoom geactiveerd en de positie op 35 mm ingesteld. Van zodra de ontspanner van de camera slechtslicht worden aangeraakt, worden de brandpuntsaftstand van de flitser automatisch aan de brandpuntsaftstand van de lens aangepast.

Als de flitskop zich nicht in de normale stand (aar voren gericht) bevindt, maar in een andere positie staat, worden de zoompositie algijd op 50~mm ingesteld, wat op het LCD-schem wordt aangegeven door een korte flits in de automodus.

Reflectieplaat en Diffuser

De flitser heeft een geintegreerde reflectieplaat en diffuser. U kurz de reflectieplaat en de diffuser aan de bovenzijde van de flitser uitschuiven. Om Foto's met een sterk lichteffect te makeen kurz u De flitskop kantelen en de reflectieplaat gebruiken. De diffuser kan het sterke flitslicht reduceren om zo voor een zachte lichteffect te zorgen. Om bij Foto's van dicht bij (1-3m.) een optimal resultaat te behalen, is het gebruik van de diffuser aanbevolen.

Handmatige besturing van de motorzoom

Met de knop „Zoom“kest u de reflectorpositie van de zoom onafhankelijk van de brandpunt-safstand van de lens veranderen. Op het LCD-schem verschijnt dan een „M3 en de momenteel ingestelde zoompositie van de reflector.

Door de knop „Zoom" Licht in te drukken, kurz u de zoompositie in deze volgorde veranderen: 24-28-35-50-70-85 mm.

Energiespaarfunctie

Om energie te besparen, schakelt de flitser ongeveer 3 minuten nadat hij werden ingeschakeld of nadat hij voor het LAST afging automatischuit.

Op het LCD-schem verschijnt het, "OFF"-signaal. Om de flitser te reactiveren, drukt u gewoon een willekeurige knop onder het LCD-schem in of schakelt u het apparaat met de hoofdschakelaaruit en weer in.

De flitser is in de energiespaarmodus Niet vollediguitgeschakeld, maar zich stroomverbruik is wel drastisch verlaagd. Als u de flitser Niet更是 gebruikt, zet u de hoofdschakelaar op "OFF".

Update voor de D 4500

Opdat uw flitsapparaat zich steeds op de niewuste stand van de techniek bevindt, kun t de CULLMANN D 4500 op de betreffende stand updater (behalte type P).

Omdat de betreffende update alleen in once serviceafdeling kan worden uitgevoerd, dient u de flitser maar het volgende adres te sturen:

CULLMANN GmbH

Service Blitzgeräte

Waldstraße 12

90579 Langenzenn, Duitsland

De update voor de D 4500 is Gratis.

Als u meer informatie wilt over möglichke updates voor de D 4500-flitser, schrijf dan waar:

[e-mail]

Veiligheidsinstructures

• Nooit een flits vanop een korte afstand direct in de ogen van mensen of dieren laden afgaan. Dit kan het netvlies beschadigen en zichs leiden tot blindheid.
• Alleen gebruik make n van de in de gebruiks-aanwijzing genoemde energiebronnen.
• Nooit proberen batterijen te openen of kort te sluiten.
• Batterijen of accu's nooit blootstellen aan verhoogde temperaturen zoals intensief zonnelicht of vuur.
• Het flitsapparaat steeds uitschakelen, voordat u de batterijen verrangt.
• Niet proberen het flitsapparaat te openen, waar dat het onder hoogspanning staat. In het bin nenste van het apparaat zich er geen onderdelen die door de gebruiker hersteld konnen worden.
• Indien het flitsapparaat zodenig worden beschadigd, dat onderdelen uit het binnenste vrijliggen, mag het flitsapparaat pas waar gebruikt worden, wonneer het hersteld werk. Neem de batterijen eruit, opdat het nicht zonder toezicht kan gebruikt worden.
• Probeer nooit het flitsapparaat zich te herstellen. Neem bij problemen contact op met de klanten Dienst.

Technische gegevens

Richtgetal (ISO 100) 36 bij 85 mm

Reflector met motorzoom 24-28-35-50-70-85 mm

Voeding 4× NiCd - of NiMh-batterijen 1,5 V

Flitstijd 1/1.000-1/20.000 seconde

Oplaadtijd 0,5-9 seconden

Aantal flitsen ca. 80 maal met{nieuwe NiCd- of NiMh-batterijen (al naargelang

het vermogen van de accu's)

Kleurtemperatuurdaglicht

Afmetingen ca. 175× 74× 59mm

Nettogewicht ca. 270 gram (zonder batterijen)

Technische wijzigingen voorbehonden.

• Bij Minolta Dynax 3 en 5 de instelling WL op de functiekeuzeschakelaar in de stand ON zetten, alvorens de D 4500 te gebruiken.
