BEDIENUNGSANLEITUNG D 4500 CULLMANN

Herzlichen Glückwunsch zum Kauf Ihr's CULLMANN Blitzgerätes.

Das elektronische Blitzgerät D 4500 ist entsprechend dem hohen Qualitätsstandard von CULLMANN Produkten unter Verwendung modernster Technik für digitale sowie analoge Kameras hergestellt worden.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und folgen Sie den Richtlinien der Anleitung, damit Sie alle Moglichkeiten Ihres Gerätes voll nutzen können.

Als Beitrag zum Umweltschutz bitten wir Sie, verbrauchte Batterien bzw. defekte Akkus nicht einfach in den Hausmull zu werfen, sondern geben Sie diese better ihrem Foto-Fachhändler oder zum Sondermull zur umweltgerechten Entsorgung.

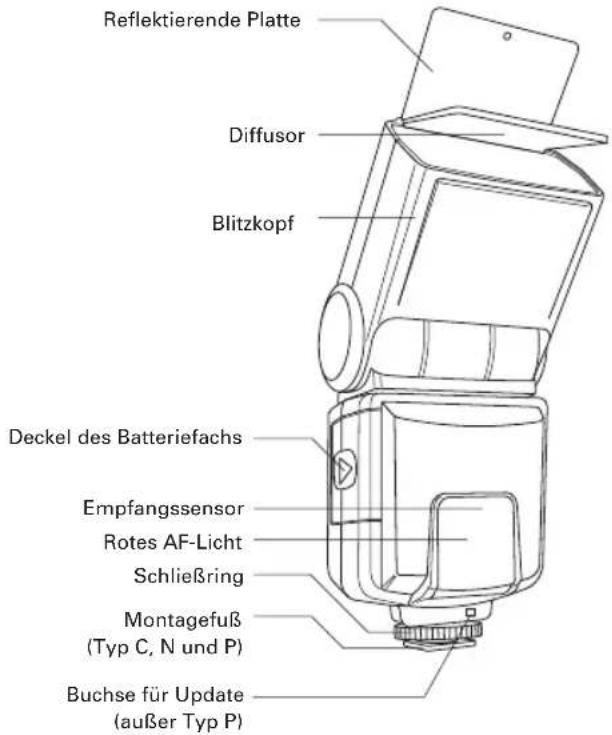

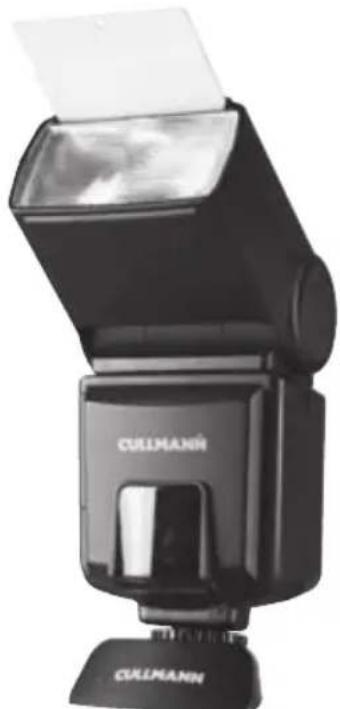

Auto Fokus/TTL Blitzgerät für:

C - Canon Autofokus SLR- & Digitalk cameras (E-TTL)
N - Nikon Autofokus SLR & Digitalk cameras (TTL und i-TTL)
O/P - Olympus und Panasonic DSLR
S - Sony Alpha DSLR/ Konica Minolta Auto Focus SLR- und Digitalk cameras (ADI- und D-Linsen)
P-Pentax DSLR

Montagefuß Typ S Montagefuß Typ O/P

Fur Typ C

Fur Typ N, O/P, S

Fur Typ P

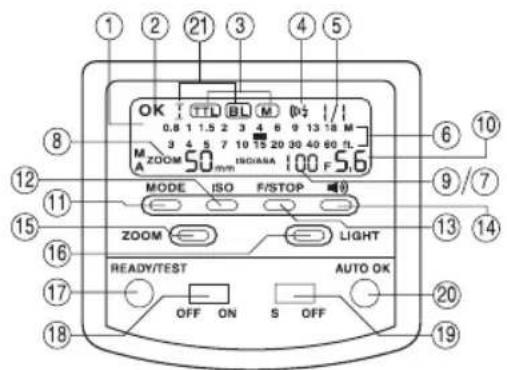

Legende:

1. LCD-Anzeige
2. Selftestanzeige
3. Anzeige der Moduseinstellung
4. Anzeige des Piepers
5. Einstellung des Energieniveauaus
6. Entfernungsanzeige für den Blitzbereich
7. Strom-Aus-Anzeige 8.Zoomposition

8. Filmempfindlichkeits-anzeige

9. Blendenanzeige
   11.Modustaste

10. Filme
11. Blendentaste
12. Pieper ein/aus
13. Zoomtaste
14. LCD Beleuchtung
15. Ready/Test-Leuchte
16. Schalter Strom ON/OFF (Ein/Aus)
17. Slave on/off
18. Auto OK
19. Modusanzeiger (nur N)

Bei Nikon i-TTL: Im Display erscheint die Information „BL“, wenn an der Kamera die Belichtungsart „3D- Matrix“ gewählt ist.

Besondere Merkmale

LCD-Anzeige
- Automatischer und manueller Zoom von 24-28-35-50-70-85 mm
- Roter Lichtstrahl als Fokussierhilfe für die Einstellung des AFs bei geringem Licht
-TTL-Messung
- Automatische Geschwindigkeitseinstellung für den Verschluss
5 Energieeauseus, Verhältnisse 1/1, 1/2, 1/4, 1/8 und 1/16
Bereitschaftsanzeige fur den Blitz im Sicher
Synchronisierung der Vorder- und Hintergrundausleuchtung
- Reduzierung des Rote-Augen-Effektes (für Nikon und Olympus)
Eingebaute Slave-Funktion
Eingebaute Reflexionsplatte und Diffusor
Energiesparfungtion
- Updatefähig (außer Typ P)

Batterien einlegen

Vergewissern Sie sich, dass der Hauptschalter in der Position "OFF" steht. Schieben Sie den Deckel des Batteriefaches nach vorn und schwenken Sieihn nach oben. Legen Sie die Batterien entsprechend den angegebenen Symbolen für +/- ein.

SchlieBen Sie den Deckel des Batteriefachs und schieben Sie hin zurück an seinen Platz, bis er einrastet. Vergewissern Sie sich, dass alle Batterien vom selbst Typ sind und gleich stark geladen sind, NiCd- oder NiMh-Akkus sind vorzuziehen.

Montage des Blitzgerätes auf der Kamera

Schalten Sie Blitzgerät und Kamera aus.

Drehen Sie die Rändelschraube des Blitzgerätes nach oben zum Blitzgerät hin. Schieben Sie das Blitzgerät in den Geräteschuh der Kamera. Drehen Sie die Rändelschraube des Blitzgerätes zur Kamera hin, dadurch wird das Blitzgerät auf der Kamera festgeklammert.

Für Typ S: Stecken Sie den Montagefuß des Blitzgerätes in den Geräteschuh der Kamera. Dadurch rastet das Blitzgerät ein.

Für Typ O/P: Stecken Sie den Montagefuß des Blitzgerätes in den Geräteschuh der Kamera und drücken Sie auf „LOCK", um das Blitzgerät einrasten zu halten.

Abnehmer des Blitzgerätes von der Kamera

Schalten Sie Blitzgerät und Kamera aus. Drehen Sie die Rändelschraube nach oben zum Blitzgerät hin. Nehmen Sie das Blitzgerät aus dem Geräteschuh der Kamera Heraus.

Für Typ S: Drücken Sie den Knopf, der den Geräteschuh entriegelt, undziehen Sie das Blitzgerät nach hinten hersa.

Für Typ O/P: Schieben Sie bereits Seiten des Ver-/Entriegelungsknopfes in die angegebenen Richtungen und ziehen Sie das Blitzgerät nach hinten hereus.

Betätigung des ON/OFF-Schalters und Durchführung des Blitztests

Um das Blitzgerät einzuschalten, schiben Sie den Hauptschalter in die Position „ON". Die Bereitschaftsanzeige „READY" leuchtet auf, sobald der Blitz einsatzbereit ist. Drücken Sie auf den Test-Knopf, um sich zu vergewissern, dass das Blitzgerät richtig Funktioniert. Wenn sich das Blitzgerät entladen hat, warten Sie, bis die Anzeige „READY" wieder aufleucht.

Zum Ausschalten den Hauptschalter in die Position OFF schieben.

Beleuchting der LC-Anzeige

Die LCD-Anzeige dient zur Anzeige allgemeiner Informationen über die Kamera und des aktuellen Zustandes des Blitzgerätes; jegesmal, wenn auf die Taste "LIGHT" gedrückt wird, wird die LCD-Anzeige für ungebärn 5 Sekunden beleuchtet.

Bildaufnahme, AF-/TTL-Betrieb Automatische Steuerung der Blitz-Synchronisierungsgeschwindigkeit

Wenn das Blitzgerät bereit ist, schaltet die Kamera es automatisch in den Programm-Modus Blitz-Synchronisierungsgeschwindigkeit oder in den gewährten Blendenprioritätsmodus. Die Synchronisierungsgeschwindigkeit hängt vom Kameramodell ab und liegt üblicherweise zwischen 1/30 Sekunde und 1/250 Sekunde. Wenn eine Aufnahme mit Blitz gemacht wurde, leuchtet auf der LCD-Anzeige kurz das Symbol "OK" auf, um die korrekte Belichtung zu bestimmigen.

Meßblitz „AF“ für den Auto Focus

Der im Blitzgerät integrierte rote Lichtstrahl, AF" understands die automatische Scharfstellung der Auto Focus TTL-Kameras.

Wenn die herrschenden Lichtverhältnisse für die automatische Einstellung der Brennweite nicht ausreichen, projzieri das Blitzgerät einen roten Lichtstrahl auf das Objekt, sobald der Verschluss der Kamera leicht berührt wird. Dann stellt sich der Auto Focus der Kamera mit Hilfe des roten Lichtstrahs auf这点es Objekt ein.

Blitzlichtregelung TTL (Through the lens)

Das Blitzgerät erhält seine Informationen ausschließlich von der angeschlossenen TTL-gesteuerten Kamera. Die Messung der Belichtung im TTL-Modus (TTL = through the lens, durch die Linse) wird vom Sensor der Kamera durchgeführt.

Dieser Sensor misst das Licht, das auf die Kamera fällt. Ein elektronischer Steuerkreis in der Kamera sendet ein Stoppsignal an die Kamera, sobald das Licht empfangen wurde; TTL-Modus bedeutet, dass sümttliche Faktoren, die die Belichtigung beeinflussen (wie z.B. Filter, Änderungen am Blendenverschluss oder Zoom mit variablem Verschluss), berücksichtigt werden. Sie müssen sich nicht um die Einstellung des Lichtausstötes kummern. Das elektronische System der Kamera steuert die benötigte Lichtmenge automatisch. Sie konnen außer dem verschiedene Messvorrichtungen benutzen (z.B. Spot, Matrix oder zentrierte Belichtungsmessung), die eine Kameras bereithalten. Um den TTL-Blitzmodus einschalten, tippen Sie den Moduswahler sanft in die TTL-Position. Die LCD-Anzeige gibt dann „TTL" an. Für Blitzlicht des C-Types: Die ETTL-Anzeige leuchtet auf, wenn er an eine ETTL-Kamera angeschlossen ist. Für Blitzlicht des N-Types: Die LC-Anzeige zeigt TTL, ITTL oder BL an, abhängig vom Kamera-modell.itte beachten Sie die Bedienungsanleitung der Kamera.

Manueller Blitzmodus bei vollem Lichtausstof

Um das Blitzgerät mit vollem Lichtausstof zu benutzen, muss man den Moduswahler in die

Position M (Manuell) stellen. Dann wird jedemmal, wenn das Blitzgerät betätig wird, ein Blitz mit voller Energie abgefeuert. Die LCD-Anzeige gibt automatisch die für eine richtige Belichtung benötigte Entführung zwischen Blitz und Gegenstand an.

Eine Anpassung an die einzelne Aufnahmesitu-. tion kann man erreichen, indem man die Blende der Linse oder die Brennweite anders einstellt (an der Kamera).

Beim „Energieverhältnis“ konnen 5 Niveau, 1/1, 1/2, 1/4, 1/8 und 1/16, gewählt werden, indem man sanft auf den Moduswahler tippt, wenn er sich in der Position „M“ befindet.

Synchronisierung von Vorder- und Hintergrundausleuchtung

Das Gerat unterstützt die Synchronisierung von Vorder- und Hintergrundausleuchtung: einfach den Modus Front oder Rear einschalten. Die Kameras von Canon, Nikon, Olympus, Panasonic und Sony Alpha regeln die Synchronisierung der Vordergrund- und Hintergrundbeuchtung automatisch, wodurch die Notwendigkeit entfallt, die Einstellungen am Blitzlichtaufsatz zu modifizieren.

Schwenkblitz vertical/horizontal

Fotos, die mit einem vollen Blitz von vorn aufgenommen werden, sind kein an ihren harten, dachten Schatten zu erkennen. Dies ist oft von einem scharfen Abfallen des Vordergrunds in Richtung Hintergrund begleitet.

Dieses Phenomen kann man mit einem Schwenkblitz vermeiden. Weil das zerstreute Licht eine sanfte, gleichmäßige Wiedergabeschärfe erzeugt, wird der Reflextor um bis zu 90^ nach oben gedreht, so dass der Blitz von einer geeigneten Reflektionsfläche zurückgeworfen wird. Für Farbaufnahmen muss die Reflektionsfläche weiß sein oder eine neutrale Farbe haben undarf nicht strukturiert sein.Beim Schwenken des Reflextors saferstellen,dass kein Licht direkt vom Reflextor auf den Gegenstand fällt. Wenn Sie den Schwenkblitz benutzen,rastet die Zoom-Position auf 50mm ein, ausgenommen im manuellen Modus.

Damit ihre Bilder unter Verwendung vom Schwenkreflektor korrekt belichtet werden, wird dem Benutzer empfohlen, die folgenden Punkte zu beachten:

(1) Wahlen Sie weiß oder reflektierende Oberflächen, um das Licht zu reflektieren. Denn sonst erhalten ihre Bilder eine unnatürliche Farbschattierung, die derjenigen der reflektierenden Oberflächeähnelt.
(2) Stellen Sie den Expositionsmodus der Kamera auf Blendenautomatik Auto (nA^n) oder Manuell (nM^n) .
(3) Verwenden Sie eine Kleinere Blendenzahl als gewöhnlich, da unter Verwendung vom Schwenk-reflektor 2 oder 3 Blendenstufen verloren gehen konnen.

Power-Zoom

Automatische Steuerung des motorisierten Zoom

Wenn Sie Zoomlinsen verwenden, die ihre Brennweite an die Kamera senden, gibt die KameraThese Information an das Blitzgerat weiter. Dann passt das Blitzgerat seine ZOOMposition automatisch der Brennweite der Linse an. Die automatische Reflektorsteuerung des motorisierten Zoom ist nur bei Kameras möglich, die eine digitale Datenübertragung zum Blitzgerat erlauben. Die LCD-Anzeige am Blitzgerat gibt die Zocom-positionen von 24-28-35-50-70-85 mm an. Wenn das Blitzgerat eingeschaltet ist, wird der Zoom aktiviert und die Position auf 35mm eingestellt. Sobald der Ausloser der Kamera nur leicht berührt wird, wird die Brennweite des Blitzgerates automatisch an die Brennweite der Linse angepasst.

Immer wenn der Blitzkopf nicht in der Normalstellung ist (nach vorn zeigt), bei dem er in einer anderen Position steht, rastet die Zoomposition auf 50mm ein und wird in der LCD-Anzeige durch einen kurzen Blitz im Auto-Modus angegeben.

Manuelle Steuerung des motorisierten Zoom

Mit der Taste „Zoom“ konnen Sie die Reflektorposition des Zoom unabhängig von der Brennweite der Linseändern. Die LCD-Anzeige gibt dann „M“ und die aktuell eingestellte Zoomposition des Reflektors an.

Durch leichtes Antippen der Taste „Zoom“ konnen Sie die Zoomposition in dieser Reihenfolgeändern: 24-28-35-50-70-85 mm.

Empfangsfunktion

Dieses Blitzgerät kann als drahtloses Empfangsgerät betrieben werden, indem man den Schalter „Slave Mode" auf die Position S einstellt. Das Blitzgerät schaltet automatisch auf den Modus M mit einem Energieverhältnis 1:1 und der Brennweite 24mm um. Wenn der Sensor die Auslösung eines externen Blitzes entdeckt, wird der Blitz synchron ausgelost. Die Menge des Lichtausstosses kann gewählt werden, indem das Energieverhältnis von 1/1 bis 1/16 gewählt wird. Wenn mehrere Blitzgeräte als Empfangsgeräteingesetzt werden, müssen Sie die entsprechende Lichtmenge berücksichtigten, um die richtige Belichtung zu berechnen. Wenn der Empfangsmodus eingeschaltet ist, Funktioniert der Energiesparmodus nicht.

Reflektor und Diffusor

Der Blitzlichtaufsatz verfügbar über einen integrierten Reflektor und einen Diffusor. Sie konnen den Reflektor oder Diffusor an der Oberseite herausziehen. Der Diffusor verhindert eine harte Licht-Schattenzeichnung. Die Verwendung des Diffusors wird empfohlen, um ideale Ergebnisse bei kurzen Distanzen (1-3 m) zu erhalten.

Energiesparfungtion

Um Strom zu sparen, schaltet sich das Blitzgerät etwa 3 Minuten, nachdem das Blitzgerät eingeschaltet wurde oder der letzte Blitz ausgelöscht wurde, automatisch ab. Die LCD-Anzeige gibt das "OFF"-Signal. Um das Blitzgerät zu reactivieren, einfach einen beliebigen Tastschalter unterhalb der LCD-Anzeigentafel drücken oder den Hauptschalter aus- und wiedereinschalten.

Das Blitzgerät ist in der Energiesparfungn nicht komplett ausgeschelt, aber sein Stromverbrauch ist drastisch reduziert. Wenn Sie das Blitzgerät nicht mehr benutzen, stellen Sie den Hauptschalter auf "OFF".

Update des D 4500

Damit Ihr Blitzgerät stets auf dem neuesten Stand der Technik ist, können Sie das CULLMANN D 4500 auf den jeweiligen Stand updaten (außer Typ P).

Da das jeweilige Update nur in unserer Serviceabteilung durchgefuhrt werden kann, senden Sie Ihr Blitzgeratitte an folgende Adresse:

CULLMANN GmbH

Service Blitzgeräte

Waldstraße 12

90579 Langenzenn

Das Update fur das D 4500 ist kostenlos.
Sollten Sie mehrInfos über die Updatefahigkeit des Blitzgerätes D 4500 benötigen, so schreiben Sieitte an: [e-mail]

Sicherheitshinweise

• Nie einen Blitz aus kurzer Entfernung direkt in die Augen von Menschen oder Tieren schießen. Dies kann die Netzhaut beschädigen und)sagar zu Blindheit führen.
• Nur die in der Gebrauchsanweisung genommen Energiequellen benutzen.
• Niemals versuchen, Batterien zu öffnen oder kurzzuschlieben.
• Batterien oder Akkus niemals erhöhten Temperaturen wie intensivem Sonnenlicht oder Feuer aussetzen.
• Das Blitzgerät immer ausschalten, bevor Sie die Batterien wechseln.
• Nicht versuchen, das Blitzgerät zu öffnen, da es unter Hochspannung liegt. Es gibt im Innern des Blitzgerätes keine Teile, die vom Benutzer repariert werden können.
• Falls das Blitzgerät so stark beschädigt wird, dass Teile des Innern freiliegen, darf das Blitzgerät erst wieder benutzt werden, wenn es repariert worden ist. Nehmen Sie die Batterien hersaus, damit es nicht unbeabsichtigt benutzt werden kann.
• Niemals versuchen, das Blitzgerät selbst zu reparieren. Bei Problemen wenden Sie sichitte an den Kundendienst.

Technische Daten

Leitzahl (ISO 100) 36 bei 85 mm

Reflektor mit motorisiertem Zoom 24-28-35-50-70-85 mm

Energieversorgung 4 x 1,5 V NiCd- oder NiMh-Batterien

Blitzzeiten 1/1,000-1/20.000 Sekunden

Aufladezeit 0,5-9 Sekunden

Anzahl der Blitze ca. 80 mal mit neuen

NiCd-oder NiMh-Batterien (je

nach Leistung der Akkus)

Farbtemperatur Tageslicht

Abmessungen Ca. 175× 74× 59mm

Nettogewicht Ca. 270 Gramm (ohne Batterien)

Technische Änderungen vorbehalten.

• Bei Minolta Dynax 3 und 5 die Einstellung WL auf dem

Funktionswahler in die Position ON stellen, bevor der

D 4500 benutz wird.

Foto-Audio-Video GmbH

90579 Langenzenn · Germany
