GEBRUIKSAANWIJZING 68031 KFN AEG-ELECTROLUX

STOP+GO-functie in- en uitschakelen 50 Automatisch kooksysteem gebruiken 50 Kinderbeveiliging gebruiken 51 Powerfunctie in-en uitschakelen 52 Timer gebruiken 53 Schakelt automatisch uit 55 Tips voor koken en braden 56 Kookgerei voor inductie-kookzones 56 Tips voor energiebesparing 57 Toepassingsvoorbeelden voor het koken 57 Reiniging en onderhoud 58 Wat is er aan de hand als … 59 Afvalverwerking 62 Montageaanwijzing 63 Service 65 Montage 66 Typeplaatje 70 Wij danken u voor uw keuze voor een van onze producten van hoogwaardige kwaliteit. Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van opti- male en professionele prestaties van uw apparaat. De handleiding zal u in staat stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen. Wij advise- ren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat. Wij wensen u veel plezier met uw nieuwe apparaat. In deze informatie voor gebruikers worden de volgende symbolen gebruikt:

Let op! Lees deze informatie! Belangrijke aanwijzingen voor de veiligheid van personen en informatie ter voorkoming van schade aan apparaten 3 Algemene aanwijzingen en adviezen 2 Aanwijzingen ten behoeve van het milieu z Gevaarlijke spanning45Gebruiksaanwijzing Gebruiksaanwijzing 1 Veiligheidsvoorschriften Neem deze aanwijzingen in acht, omdat anders bij eventuele schade het recht op garan- tie vervalt. Gebruik volgens de voorschriften

• Personen (waaronder begrepen kinderen) die op grond van hun fysieke, sensorische of verstandelijke vermogens, dan wel op grond van onervarenheid of onkunde niet in staat zijn het apparaat veilig te gebruiken, dienen dit apparaat niet zonder het toe- zicht of zonder de instructies van een verantwoordelijke persoon te gebruiken.

• Laat het apparaat tijdens het gebruik niet zonder toezicht achter.

• Dit apparaat mag alleen in het huishouden worden gebruikt voor het koken, braden en bakken van levensmiddelen.

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Het is niet toegestaan het appaat om te bouwen of te veranderen.

• Brandbare vloeistoffen, licht ontvlambare materialen of smeltbare voorwerpen (bijv. folie, kunststof, aluminium) niet op het apparaat of in de direct omgeving daarvan plaatsen of opbergen. Veiligheid voor kinderen

• Houd kleine kinderen altijd uit de buurt van het apparaat.

• Grotere kinderen mogen alleen onder begeleiding en toezicht met het apparaat wer- ken.

• Om onbedoeld inschakelen door kleine kinderen of huisdieren te voorkomen, is het aan te bevelen de kinderbeveiliging te activeren. Algemene veiligheid

• Het apparaat mag alleen worden gemonteerd en aangesloten door een erkend elek- tro-installateur.

• Inbouwapparaten mogen alleen worden gebruikt nadat deze zijn ingebouwd in voor- geschreven, passende inbouwkasten en werkbladen.

• Bij storingen aan het apparaat of beschadiging van het glaskeramiek (breuken, spron- gen resp. scheuren) moet het apparaat worden uitgeschakeld en worden losgekoppeld van het elektriciteitsnet, om gevaar op elektrische schokken te voorkomen.

• Reparaties aan het apparaat mogen alleen worden uitgevoerd door vakmensen. Veiligheid tijdens het gebruik

• Verwijder stickers en folies van het glaskeramiek.

• Wanneer u onoplettend bent tijdens het werken met het apparaat, bestaat er risico op verbranding.

• De snoeren van elektrische apparaten mogen niet tegen het hete apparaatoppervlak resp. hete pannen aankomen.

• Oververhitte vetten en oliën vatten zeer snel vlam Let op! Brandgevaar!

• De kookzones moeten na ieder gebruik worden uitgeschakeld.Beschrijving van het apparaat46

• Gebruikers met geïmplanteerde pacemakers dienen met het bovenlichaam een af- stand van ten minste 30 cm van de ingeschakelde inductie-kookzones aan te houden.

• Gevaar voor verbranding! Materialen van metaal, zoals bijv. messen, vorken, lepels en pannendeksels niet op de kookzone leggen, omdat deze heet kunnen worden. Veiligheid bij het schoonmaken

• Voor het schoonmaken moet het apparaat zijn uitgeschakeld en afgekoeld.

• Uit veiligheidsoverwegingen is het niet toegestaan het apparaat met een stoom- of een hogedrukreiniger schoon te maken. Voorkoming van beschadiging van het apparaat

• Het glaskeramiek kan worden beschadigd door vallende voorwerpen.

• Door stoten met pannen kan de rand van het glaskeramiek beschadigd raken.

• Pannen van gietijzer of gietaluminium of pannen met een beschadigde bodem kun- nen bij het verschuiven het glaskeramiek bekrassen.

• Voorwerpen die kunnen smelten en gerechten die kunnen overkoken, kunnen inbran- den op het glaskeramiek en moeten direct worden verwijderd.

• De kookzones mogen niet worden gebruikt als er geen pan of een lege pan op staat.

• Het droogkoken van pannen moet worden voorkomen. Hierdoor kan het kookgerei of glaskeramiek worden beschadigd.

• De luchtopening van 5 mm tussen de werkplaat en het daaronder liggende meu- belfront mag niet niet worden afgedekt. Beschrijving van het apparaat Uitrusting kookplaat Inductie-kookzone 2300 W met Powerfunctie 3700 W Inductie-kookzone 18 00 W met Powerfunctie 2800 W Inductie-kookzone 18 00 W met Powerfunctie 2800 W Bedieningsveld Inductie-kookzone 1400 W met Powerfunctie 1800 W47Beschrijving van het apparaat Uitrusting bedieningsveld Touch-control-sensorvelden Het apparaat wordt bediend door middel van touch-control-sensorvelden. Functies wor- den door het aanraken van de sensorvelden gestuurd en door indicaties en akoestische signalen bevestigd. De sensorvelden moeten van bovenaf worden aangeraakt, zonder andere sensorvelden te bedekken. Sensorveld Functie Aan/uit Apparaat in- en uitschakelen Kinderbeveiliging Bedieningsveld voor kinderen blokkeren Stop+Go Warmhoudstand in-/uitschakelen Power Powerfunctie in-/uitschakelen Timer Timerkeuze Instellingen verhogen Timer-tijd verhogen Instellingen verlagen Timer-tijd verlagen Aan /Uit met indicatie Timer-indicatie Kookzone-indicatie Timer-functie Kinderbeveiliging met indicatie Timer STOP+GO met indicatie Kookstandkeuze Indicatie kookstand PowerfunctieBeschrijving van het apparaat48 Indicaties Restwarmte-indicatie 1 Waarschuwing! Verbrandingsgevaar door restwarmte. Na het uitschakelen duurt het nog enige tijd voordat de kookzones zijn afgekoeld. Let op de restwarmte-indicatie. 3 Restwarmte kan worden gebruikt voor het smelten en warmhouden van gerechten. Bedieningsstrip De bedieningsstrip is een speciaal touch-controlveld. De bedieningsstrip op de plaats van de gewens- te kookstand aanraken. De kookstand wordt in de indicatie aangegeven. Eventueel naar links of rechts corrigeren. Niet loslaten voordat de gewenste kookstand is bereikt. 3 Wordt de bedieningsstrip langer dan 6 secon- den aangeraakt, dan klinkt er een akoestisch signaal en wordt het apparaat uitgeschakeld. De inductie-kookzones geven de voor het ko- ken benodigde warmte, direct aan de onderkant van de pannen af. Het glaskeramiek wordt slechts door de retourwarmte van het kookgerei verwarmd. De koelventilator schakelt afhankelijk van de temperatuur van de elektronika automa- tisch in en uit. Indicatie Beschrijving Warmhoudstand STOP+GO-functie is ingesteld - Kookstanden Kookstanden instellen Power Powerfunctie is ingeschakeld Fout Er is een storing opgetreden Restwarmte Kookzone is nog warm Kinderbeveiliging Vergrendeling/kinderbeveiliging is inge- schakeld automatische uitschakeling Uitschakeling is actief49Bediening van het apparaat Bediening van het apparaat 3 Inductie-kookzone met daarvoor geschikte pannen gebruiken. Apparaat in- en uitschakelen 3 Na het inschakelen moet binnen ca. 10 seconden een kookstand of een functie worden ingesteld, anders schakelt het apparaat automatisch uit. Kookstand instellen Bedieningsveld vergrendelen / ontgrendelen Het bedieningsveld kan met uitzondering van het sensorveld ”Aan/Uit“ op ieder gewenst moment worden vergrendeld, bijv. om het wijzigen van de instellingen als gevolg van het met een lap afnemen, te voorkomen. 3 Als u het apparaat uitschakelt, wordt de vergrendeling automatisch uitgeschakeld. Bedieningsveld Indicatie Controlelampje Inschakelen 1 seconde aanraken / brandt Uitschakelen 1 seconde aanraken / geen gaat uit Bedieningsstrip Indicatie Kookstand instel- len De gewenste kookstand met de vinger aanraken, zo nodig naar links of rechts corrigeren tot / Uitschakelen 0 aanraken Bedieningsveld Indicatie Inschakelen aanraken (na 4 seconden) Uitschakelen aanraken eerder ingestelde kookstandBediening van het apparaat50 STOP+GO-functie in- en uitschakelen De STOP+GO-functie schakelt alle ingeschakelde kookzones tegelijk in de warmhoud- stand in en weer in de eerder ingestelde kookstand. 3 Timerfuncties worden door STOP+GO niet aangehouden. 3 STOP+GO vergrendelt het gehele bedieningsveld tot het sensorveld . Automatisch kooksysteem gebruiken Alle kookzones zijn met een automatische aankookfunctie uitgerust. Bij het instellen van een kookstand met de automatische aankookfunctie, wordt de kookzone gedurende een bepaalde tijd van het volledige vermogen voorzien en schakelt dan automatisch weer terug naar de ingestelde kookstand. De duur van de automatische kookactivering is afhankelijk van de ingestelde kookstand. Bedieningsveld Indicatie Inschakelen aanraken Uitschakelen aanraken eerder ingestelde kookstand (niet au- tomatisch kooksysteem of Power- functie) Stap Bedieningsveld Indicatie

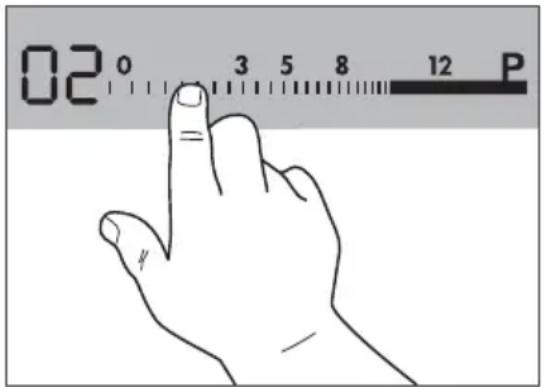

2. met de vinger van naar beneden de ge-

wenste kookstand tussen en kie- zen

Zo lang als wordt weerge- geven, werkt het apparaat op vol vermogen. Na afloop van het automati- sche kooksysteem wordt de kookstand / opnieuw weergegeven. Kookstand Duur van de automatische kookactive- ring [min.:sec.] v 0:12 1 0:12 2 0:12 3 1:21 4 3:07 5 4:2451Bediening van het apparaat Kinderbeveiliging gebruiken De kinderbeveiliging voorkomt ongewenst gebruik van het apparaat. Kinderbeveiliging inschakelen Kinderbeveiliging uitschakelen 3 De kinderbeveiliging kan alleen worden in- en uitgeschakeld als er geen kookstand is in- gesteld. 6 5:51 7 8:12 8 10:12 9 10:36

2. 4 seconden aanraken

3. Apparaat uitschakelen.

De kinderbeveiliging is uitgeschakeld. Kookstand Duur van de automatische kookactive- ring [min.:sec.]Bediening van het apparaat52 Kinderbeveiliging tijdelijk uitschakelen De kinderbeveiliging kan op deze wijze eenmalig worden uitgeschakeld; bij het volgende gebruik is de beveiliging weer actief. 3 Na het uitschakelen van de kinderbeveiliging moet binnen ca. 10 seconden een kook- stand of een functie worden ingesteld, anders schakelt het apparaat automatisch uit. Powerfunctie in-en uitschakelen De Powerfunctie zorgt ervoor dat er extra vermogen wordt toegevoegd aan de induc- tiekookzones, bijvoorbeeld om een grote hoeveelheid water sneller aan te kook te bren- gen. De Powerfunctie wordt maximaal 10 minuten geactiveerd. Daarna schakelt de inductie- kookzone terug naar de kookstand 14. 3 Als de Powerfunctie wordt uitgeschakeld, wisselen de kookzones automatisch naar de vooraf ingestelde kookstand terug. Powermanagement De kookzones van het kookveld beschikken over een maximaal vermogen. Het maximale vermogen is bereikt, als voor alle kookzones kookstand 14 is ingesteld Twee kookzones vormen een paar (zie afbeel- ding), d.w.z. het powermanagement verdeelt tussen deze kookzones het maximaal beschik- bare vermogen. Indien voor een kookzone de powerfunctie is geselecteerd, stelt het powermanagement het extra vermogen voor deze kookzone ten laste van de andere kookzone van het paar ter be- schikking. Stap Bedieningsveld Indicatie/signaal

Het apparaat kan normaal worden gebruikt totdat het de volgende keer wordt uitge- schakeld. Na het uitschakelen is de kinderbeveiliging nog steeds actief. Bedieningsveld Indicatie Inschakelen aanraken Uitschakelen Een kookstand aanraken /53Bediening van het apparaat Voorbeeld: bij een kookzone is de kookstand 14 gekozen. Voor de bijbehorende kookzone wordt de powerfunctie ingeschakeld. De powerfunctie wordt uitgevoerd, maar kookstand 14 bij een kookzone en tegelijk powerfunctie bij de andere kookzone van een paar overschrijdt het maxi- male vermogen voor beide. Daarin vermindert het powermanagement het vermogen van de kookzone die het eerst is ingeschakeld van 14 naar bijvoorbeeld 5 en de weergave van deze kookzone wisselt tussen 14 en 5 en blijft dan op de momenteel maximaal mo- gelijke 5 staan. (Of de weergave tussen 14 en 5 en 14 en 3 of andere waarden wisselt, hangt af van het type en het formaat van de kookzone.), Timer gebruiken 3 Als alleen de kookwekker is ingesteld, kan deze alleen worden gewijzigd als het apparaat is ingeschakeld. 3 Als additioneel bij een ingestelde kookwekker bij deze kookzone een kookstand wordt in- gesteld, dan wordt de kookzone na afloop van de ingestelde tijd uitgeschakeld. 3 Als een kookzone wordt uitgeschakeld, dan wordt tevens de ingestelde Timerfunctie uit- geschakeld. Kookzone kiezen Functie Vereisten Resultaat na verloop van de tijd Automatische uitschakeling bij een ingestelde kookstand akoestisch signaal 00 knippert kookzone wordt uitgeschakeld Kookwekker bij niet gebruikte kookzones akoestisch signaal 00 knippert Stap Bedieningsveld Indicatie

1. 1xaanraken Controlelampje van de eerste

2. 1xaanraken Controlelampje van de tweede

3. 1xaanraken Controlelampje van de derde

kookzone knippertBediening van het apparaat54 3 Als meerdere Timerfuncties zijn ingesteld, dan wordt na een aantal seconden de kortste resterende tijd van alle Timerfuncties aangegeven en knippert het bijbehorende contro- lelampje. Tijd instellen Timerfunctie uitschakelen Tijd wijzigen

1. Kookzone kiezen Controlelampje van de gekozen kookzone

2. of aanraken 00 tot 99 minuten

Na een aantal seconden knippert het controlelampje langzamer. De tijd is ingesteld. De tijd telt terug. Stap Bedieningsveld Indicatie

1. Kookzone kiezen Controlelampje van de gekozen kookzone

knippert sneller. Resterende tijd wordt aangegeven

2. aanraken De resterende tijd telt terug tot 00.

Het controlelampje gaat uit. De Timerfunctie voor de gekozen kookzone is uitgeschakeld. Stap Bedieningsveld Indicatie

1. Kookzone kiezen Controlelampje van de gekozen kookzone

knippert sneller. Resterende tijd wordt aangegeven

2. of aanraken 01 tot 99 minuten

Na een aantal seconden knippert het controlelampje langzamer. De tijd is ingesteld. De tijd telt terug. Stap Bedieningsveld Indicatie55Bediening van het apparaat Resterende tijd van een kookzone aangeven Akoestisch signaal uitschakelen Schakelt automatisch uit Kookplaat

• Als na het inschakelen van de kookplaat niet binnen ca. 10 seconden bij een kookzone een kookstand wordt ingesteld, schakelt de kookplaat automatisch uit.

• Als een of meerdere sensorvelden langer dan circa 10 seconden door voorwerpen (pan enz.) worden bedekt, krijgt u een signaal te horen en wordt de kookzone automatisch uitgeschakeld.

• Wanneer alle kookzones worden uitgeschakeld, schakelt de kookplaat na ca. 10 secon- den automatisch uit. Bedieningsveld

• Indien bij uitgeschakeld apparaat een of meer sensorvelden van het bedieningsveld langer dan tien seconden worden afgedekt, klinkt een akoestisch signaal. Het signaal schakelt automatisch uit als de sensorvelden niet meer zijn afgedekt. Inductiekookzones

• Bij oververhitting (bijv. als gevolg van een droog gekookte pan) schakelt de kookzone automatisch uit. wordt aangegeven. Voor het opnieuw gebruiken moet de kookzo- ne op 0 gezet worden en afgekoeld zijn.

• Als hiervoor ongeschikte pannen worden gebruikt, brandt in de indicatie en na 2 minuten schakelt de indicatie van de kookzone uit.

• Als een van de kookzones na een bepaalde tijd niet is uitgeschakeld of als de kook- stand niet wijzigt, schakelt de betreffende kookzone automatisch uit. wordt aan- gegeven. Voor het opnieuw gebruiken moet de kookzone op gesteld worden. Stap Bedieningsveld Indicatie

1. kookzone selecteren Controlelampje van de geselecteerde kookzo-

ne knippert sneller Resterende tijd wordt aangegeven Na een aantal seconden knippert het controlelampje langzamer. Stap Bedieningsveld Akoestisch signaal

1. aanraken Akoestische uitschakeling.

Akoestisch signaal gaat uit Kookstand Uitschakeling na

10 - P 1,5 uurTips voor koken en braden56

Tips voor koken en braden 3 Aanwijzing met betrekking tot acrylamide Volgens de laatste wetenschappelijke inzichten kan een intensieve bruining van levens- middelen, met name bij zetmeelhoudende producten, een gevaar voor de gezondheid door acrylamide veroorzaken. Om die reden adviseren wij levensmiddelen zoveel moge- lijk bij lage temperaturen te bereiden en de gerechten niet te veel te bruinen. Kookgerei voor inductie-kookzones Kookmaterialen 3 * Kookgerei voor inductiekookzones wordt door de fabrikant als zodanig aangegegeven. Onderzoek naar geschiktheid Kookgerei is geschikt voor inductie als ...

• ... een beetje water op een inductiekookzone op kookstand 14 binnen korte tijd verhit wordt.

• ... een magneet blijft plakken aan de bodem van het gerei. Bodem van het kookmateriaal De bodem van het kookmateriaal moet zo dik en vlak mogelijk zijn. Pangrootte Inductie-kookzones passen zich automatisch aan aan de grootte van de kookgereibo- dem, tot een bepaalde grens. Wel moet het magnetische deel van de kookgereibodem afhankelijk van de kookzonegrootte een minimale doorsnede hebben. 3 Het kookgerei moet op het midden van de kookzones staan. Kookmaterialen geschikt gietijzer + staal, geëmailleerd staal + roestvrij staal +* panbodem meerlagig +* aluminium, koper, messing - glas, keramiek, porselein - Diameter kookzone [mm] Minimumdiameter panbodem [mm]

145 12057Tips voor koken en braden Tips voor energiebesparing 2 Kookgerei vóór het inschakelen van de kookzone plaatsen. 2 Kookgerei, indien mogelijk, altijd met een deksel afsluiten. Toepassingsvoorbeelden voor het koken De gegevens in de volgende tabel dienen slechts als richtlijn. Kook- stand Kookproces Geschikt voor Duur Aanwijzingen/tips 0 uit-stand

Warm houden Warm houden van gare gerechten Naar behoefte Afdekken 1-3 Smelten Hollandaisesaus, smelten van boter, chocolade, gelatine 5-25 min. Tussendoor omroeren Stollen Schuimomelet, bouillon met

10-40 min. Met deksel bereiden 3-5 Wellen Wellen van rijst en melkge- rechten Verhitten van kant-en-klaar- gerechten 25-50 min. Minimaal dubbele hoe- veelheid vloeistof aan de rijst toevoegen, melkge- rechten tussendoor roe- ren 5-7 Stomen Stoven Stoven van groente, vis Vlees sudderen 20-45 min. Bij groente weinig vocht toevoegen (een paar eet- lepels) 7-9 Koken Koken van aardappels 20-60 min. Weinig vloeistof gebruiken, bijvoorbeeld: max. ¼ l water per 750 g aardappels Koken van grotere hoeveel- heden, eenpansgerechten en soep 60-150 min. Tot 3 l vloeistof plus in- grediënten 9-12 Zacht braden Schnitzel, cordon bleu, kar- bonade, gehaktballen, braad- worst, lever, roux, eieren, omelets, oliebollen Voortdurend bakken Tussendoor kerenReiniging en onderhoud58 De Powerfunctie is geschikt voor het koken van grote vloeistofhoeveelheden. Reiniging en onderhoud 1 Voorzichtig! Verbrandingsgevaar door restwarmte. 1 Let op! Bijtende en schurende schoonmaakmiddelen beschadigen het apparaat. Schoonmaken met water en handafwasmiddel. 1 Let op! Resten van schoonmaakmiddelen beschadigen het apparaat. Verwijder resten met water en handafwasmiddel. Reinig het apparaat na ieder gebruik

1. Maak het apparaat schoon met een vochtige doek en een klein beetje handafwasmiddel.

2. Wrijf het apparaat droog met een schone doek.

Verwijder verontreinigingen

1. Plaats een glasschraper schuin op het glaskeramische vlak.

2. Verwijder verontreinigingen door de schraper over het oppervlak te laten glijden.

3. Maak het apparaat schoon met een vochtige doek en een klein beetje handafwasmiddel.

4. Wrijf het apparaat droog met een schone doek.

*Glasschrapers en speciale schoonmaakmiddelen voor glaskeramiek of roestvrij staal zijn verkrijgbaar in de vakhandel. 12-13 Sterk braden Aardappel koekjes, lende- stukken, steaks, pannenkoe- ken 5-15 min. per pan Tussendoor keren

Aan de kook bren- gen Aan- bra den Frituren Aan de kook brengen van grotere hoeveelheden water, pasta koken, aan- braden van vlees (goulash, stoofvlees), frituren van patates frites verwijderen Soort vervuiling direct bij afgekoeld apparaat met Suiker, suikerhoudende gerechten ja --- Glasschraper* Kunststoffen, aluminiumfolies ja --- Kalk- en watersporen --- ja Speciaal schoonmaak- middel voor glaskera- miek of roestvrij staal* Vetspatten --- ja metaalachtig glanzende verkleuringen --- ja Kook- stand Kookproces Geschikt voor Duur Aanwijzingen/tips59Wat is er aan de hand als … 3 Hardnekkige verontreinigingen verwijderen met een speciaal schoonmaakmiddel voor glaskeramiek of roestvrij staal. 3 Krassen of donkere vlekken in het glaskeramiek kunnen niet meer worden verwijderd, zij hebben echter geen invloed op het functioneren van het apparaat. Wat is er aan de hand als … Storing Mogelijke oorzaak Oplossing De kookzones kunnen niet worden ingeschakeld of wer- ken niet Sinds het inschakelen van het apparaat zijn meer dan 10 se- conden verstreken Apparaat opnieuw inschake- len. De vergrendeling is ingescha- keld Vergrendeling uitschakelen (zie hoofdstuk ”Bedienings- veld vergrendelen/ontgrende- len“) De kinderbeveiliging is inge- schakeld Kinderbeveiliging deactiveren (zie hoofdstuk ”Kinderbeveili- ging“) Er zijn meerdere sensorvelden tegelijk aangeraakt Raak slechts één sensorveld tegelijk aan Schakelt automatisch uit is geactiveerd Eventueel op het bedienings- veld liggende voorwerpen (pan, vaatdoek o.i.d.) verwijde- ren. Apparaat opnieuw inscha- kelen Bedieningsveld vuil De sensorvelden moeten droog en vetvrij zijn. Er staat water op het bedie- ningsveld of het veld is met vetspatten bedekt Bedieningsveld afnemen STOP+GO is actief STOP+GO uitschakelen Er gaat een geluidssignaal af als het apparaat is uitgescha- keld Het bedieningspaneel wordt geheel of deels door voorwer- pen afgedekt Verwijder de voorwerpen De restwarmte-indicatie geeft niets aan De kookzone is slechts kort ge- bruikt en is daarom nog niet heet Neem contact op met de klan- tenservice wanneer de kook- zone toch heet is. Herhaalde signaaltoon (6x), het apparaat schakelt uit Een of meerdere sensorvelden zijn langer dan 10 seconden bedekt Sensorvelden vrij makenWat is er aan de hand als …60 Wanneer u de storing niet kunt verhelpen met de hierboven gegeven aanwijzin- gen, neem dan contact op met uw vakhandel of met onze service-afdeling. 1 Waarschuwing! Reparaties aan het apparaat mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden. 3 Bij een onjuiste bediening wordt het bezoek van de servicetechnicus ook tijdens de ga- rantieperiode in rekening gebracht. Een zoemer is hoorbaar en het apparaat wordt automatisch ingeschakeld en na 5 sec. weer uitgeschakeld, na 5 sec. klinkt nogmaals een zoemer. Het sensorveld Aan/Uit wordt geblokkeerd, bijv. door een doek Geen voorwerpen op het be- dieningsveld leggen De indicatie wisselt tussen twee kookstanden Power-Management redu- ceert het vermogen van deze kookzone Zie hoofdstuk ”Powerfunctie in-/uitschakelen” Brandt. Ongeschikte pan Geschikte pan gebruiken Geen pan op de kookzone Pan plaatsen De diameter van de bodem van de pan is te klein voor de kookzone Op een kleinere kookzone plaatsen Geschikte pan gebruiken brandt Oververhittingsbeveiliging van de kookzone ingeschakeld Kookzone uitschakelen Kook- zone weer inschakelen Automatische uitschakeling geactiveerd Apparaat uitschakelen. Appa- raat weer inschakelen en nummer wordt aange- geven Fout in de elektronica Apparaat een aantal minuten van de voeding scheiden (ze- kering uit de huisinstallatie nemen) Als na het inschakelen de fout nogmaals wordt aangege- ven, contact opnemen met de servicedienst Storing Mogelijke oorzaak Oplossing61Wat is er aan de hand als … Geluiden bij het gebruik De volgende geluiden kunnen bij het gebruik van inductie-kookzones, afhankelijk van materiaal en verwerking van de bodem, in het kooktoestel ontstaan:

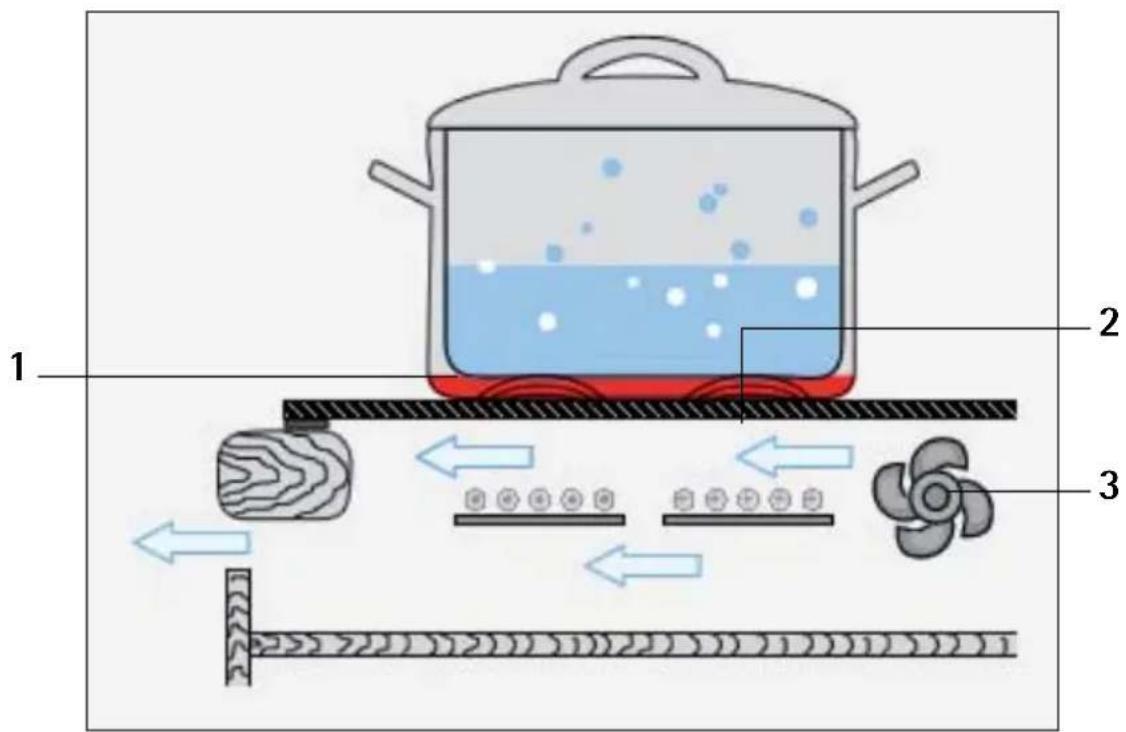

• Pruttelen (1) bij gebruik van kookgerei van verschillende materialen (sandwich-bouwwijze)

• Fluiten (1) bij gebruik van een enkele kookzone of meer kookzones met groot vermogen, als kookgerei van verschillende materialen (sandwich-bouwwijze) wordt gebruikt.

• Brommen (2) kan bij hoge vermogens optreden

• Klikken (2) bij elektronische schakelprocessen

• Ruisen, gonzen (3) Het apparaat is uitgerust met een ventilator voor de koeling van de elektronica. Bij het gebruik van de ventilator is een gonzend of ruisend geluid hoorbaar, dat afhankelijk van het vermogen kan veranderen en ook na het uitschakelen van het apparaat nog een tijdje hoorbaar is. De beschreven geluiden zijn normaal en wijzen niet op een defect.

1Afvalverwerking62 Afvalverwerking 2 Verpakkingsmateriaal De verpakkingsmaterialen zijn niet schadelijk voor het milieu en herbruikbaar. De kunst- stoffen hebben de volgende aanduidingen, bijv. >PE<, >PS<, enz. Verwijder de verpak- kingsmaterialen in overeenstemming met de aanduiding bij de gemeentelijke inzamelplaatsen in de daarvoor bestemde containers. 2 Oud apparaat verwijderen Het symbool W op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden ge- bracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.63Montageaanwijzing Montageaanwijzing 1 Veiligheidsaanwijzingen Let op! Lees deze informatie! De in het land van gebruik geldende wetgeving, verordeningen, richtlijnen en normen dienen te worden nageleefd (veiligheidsvoorschriften, vakkundige recycling volgens de voorschriften, enz.). De montage mag slechts door een gekwalificeerd technicus worden uitgevoerd. De minimumafstanden tot andere apparaten en meubelen dienen in acht te worden ge- nomen. De aanraakbeveiliging dient met de inbouw te zijn gewaarborgd; lades mogen bijvoor- beeld alleen met beschermplaat direct onder het apparaat worden gemonteerd. De naden op het werkblad dienen met een geschikt afdichtingsmateriaal tegen vocht te worden beschermd. De dichting zorgt voor een naadloze aansluiting tussen apparaat en werkblad. De onderkant van het apparaat aan de binnenzijde tegen damp en vochtigheid bescher- men, bijv. tegen een afwasautomaat of een oven. Voorkom het plaatsen van het apparaat direct naast deuren of onder ramen. Openklap- pende deuren en openspringende ramen kunnen anders het kookgerei van de kookplaat stoten. z Verwondingsgevaar door elektrische stroom.

• De netaansluitklem staat onder spanning.

• Netaansluitklem spanningsvrij maken.

• Aansluitschema in acht nemen.

• Veiligheidsvoorschriften van de elektrotechniek in acht nemen.

• Aanraakbeveiliging door vakkundige inbouw waarborgen.

• Elektrische aansluiting laten uitvoeren door een erkend elektrotechnisch installateur. z Schade door elektrische stroom.

• Losse en verkeerde stekkerverbindingen kunnen de klemmen oververhitten.

• Klemverbindingen vakkundig uitvoeren.

• Kabels voorzien van trekontlasting.

• Bij een aansluiting met 1- of met 2-fasen dient steeds de juiste en passende netaan- sluitng van het type H05BB-F Tmax 90°C (of hoger) te worden ingezet.

• Als de aansluitkabel van dit apparaat beschadigd is, moet deze door een speciale aan- sluitkabel (type H05BB-F Tmax 90°C; of hoger) worden vervangen. Deze is verkrijgbaar bij de service-dienst. In de elektrische installatie moet een inrichting worden aangebracht, die het mogelijk maakt het apparaat met een contactopeningswijdte van min. 3 mm met alle polen van het net te scheiden. Geschikte scheidingsinrichtingen zijn bijv. automatische zekeringen (schroefzekeringen moeten uit de fitting geschroefd worden), aardlekschakelaar en veiligheidsschakelaars.Montageaanwijzing64 Afdichting vastplakken

• Het werkblad op de plaats van de uitsnijding reinigen.

• Plak het meegeleverde eenzijdig zelfklevende afdichtband rondom de onderkant van de kookplaat langs de buitenste rand van de glaskeramische plaat. Rek het afdicht- band daarbij niet uit. De plaats van het punt waar de tape samenkomt dient in het midden van één van de zijden te liggen. Na het op maat maken (met enige mm spe- ling) de beide uiteinden koud tegen elkaar aan drukken.65Service Service Controleer bij technische storingen eerst of u met behulp van de gebruiksaanwijzing (hoofdstuk „Wat te moet doen als…“) het probleem zelf kunt oplossen. Wanneer u het probleem niet kunt oplossen, neemt u contact op met onze service-afde- ling. Om u snel te kunnen helpen, hebben wij de vol- gende gegevens nodig: – cijfer- of lettercombinatie bestaande uit drie posities, van de glaskeramische industrie – Modelaanduiding – Productnummer (PNC) – Serienummer (S-No.) (u vindt deze nummers op het typeplaatje) – Soort storing – Eventuele foutmelding die het apparaat aan- geeft Om ervoor te zorgen dat u de benodigde nummers van uw apparaat bij de hand heeft, raden wij u aan deze hier te noteren: Modelaanduiding: ..................................... PNC: ..................................... S-No: .....................................Montage / Montagem / Montage66 Montage / Montagem / Montage67Montage / Montagem / MontageMontage / Montagem / Montage6869Montage / Montagem / Montage70 Plaque signalétique / Chapa de características / Typeplaatje Induction 7,4 kW 55GADD5AU 68031KF-N 7,4 kW
