Vind de handleiding van het apparaat gratis FM 6300 GAN AEG-ELECTROLUX in PDF-formaat.
| Producttype | Gasfornuis (kookplaat) |
| Afmetingen product (B x D x H) | 580 x 520 x 66 mm |
| Inbouwafmetingen (B x D x H) | 560 x 490 x 55 mm |
| Gascategorie | II2L3B/P |
| Aansluitdruk aardgas | 25 mbar |
| Aansluitdruk flessengas | 30 mbar |
| Totaal vermogen | 7,8 kW |
| Voeding | 220-230 V, 50 Hz |
| Aantal branders | 4 (1 grote, 2 middel, 1 kleine) |
| Ontsteking | Elektrische vonkontsteking |
| Vlambeveiliging | Ja, thermokoppel (automatische gasafsluiting bij uitdoven vlam) |
| Materiaal bovenplaat | Glaskeramiek |
| Materiaal branders | Metaal (branderhouder, ring en dop) |
| Kookroosters | Metaal, verwijderbaar |
| Reiniging bovenplaat | Speciaal glaskeramiek reinigingsmiddel en scheermesschraper |
| Reiniging branders | Warm water met afwasmiddel, geen schurende middelen |
| Garantie particulier | 24 maanden |
| Garantie professioneel | 12 maanden |
| Service | Electrolux Service, tel. (0172) 468 300 |
Veelgestelde vragen - FM 6300 GAN AEG-ELECTROLUX
Gebruikersvragen over FM 6300 GAN AEG-ELECTROLUX
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Forn in PDF-formaat gratis! Vind uw handleiding FM 6300 GAN - AEG-ELECTROLUX en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FM 6300 GAN van het merk AEG-ELECTROLUX.
GEBRUIKSAANWIJZING FM 6300 GAN AEG-ELECTROLUX
Hartelijk gefeliciteerd met uw nieuwe product.
Het is van groot belang dat u goed met de functies en finesses van het product leert om te gaan. Lees daarom deze gebruiksaanwijzing. U zult dan het meeste plezier van het product hebben. Let extra op de hoofdstukken die zijn gemarkeerd met. Dit zijn waarschuwingsteksten om ongelukken te voorkomen.
Bewaar de gebruiksaanwijzing. Het is prettig om deze in geval van twijfel bij de hand te hebben. Als het product evt. naar een nieuwe eigenaar gaat, dient u de gebruiksaanwijzing mee te geven.
De gebruiksaanwijzing is zo opgebouwd dat u deze als een naslagwerk kunt gebruiken. Het eerste deel bevat een algemene beschrijving van uw nieuwe product. Daarna volgt een korte introductie om te weten wat u moet doen voordat u het product voor de eerste keer gebruikt. Het hoofdstuk "Zo gaat u te werk" beschrijft hoe u het product dagelijks moet gebruiken. Gebruik dit hoofdstuk totdat u helemaal vertrouwd bent met uw nieuwe product. Het hoofdstuk "Reiniging en onderhoud" geeft u informatie over het dagelijkse onderhoud en over een grondige reiniging van de afzonderlijke onderdelen van het product. Als er bij het gebruik van het product problemen ontstaan, kunt u in het hoofdstuk "Voordat u met de serviceafdeling contact opneemt", kijken. Daar staan aanwijzingen hoe u evt. technische problemen zelf kunt verhelpen. Achter in de gebruiksaanwijzing staan naam en telefoonnummer van het dichtstbijzijnde Servicecenter.
Als u de aanwijzingen in deze gebruiksaanwijzing opvolgt, zal uw nieuwe product het dagelijkse werk in de keuken eenvoudiger maken, en ook veel leuker als u een feestelijke maaltijd op tafel wilt zetten.
Veel plezier!!
Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.
Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.
Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.
Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gere- duceerde prijs vervangen onderdelen.
Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.
*) Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.
Inhoud Pag. nr.
Voor de gebruiker
AEG feliciteert u 2
Veiligheidsinformatie 5
Beschrijving van het product.... 7
De glaskeramiekplaat 8
De branders 8
Voordat u aan het werk gaat 9
Bescherm de glaskeramickplaat 9
Reinig de branders 9
Zo gaat u te werk 10
De glaskeramickplaat 10
De branders 11
Keuze van pannen 12
Adviezen en tips bij gebruik van de branders 13
Reiniging en onderhoud 14
Aluminium 14
De glaskeramiekplaat 14
De branders 15
Service 28
Voordat u contact opneemt met de serviceafdeling
- technische adviezen 28
Service en reserveonderdelen 29
Fouten en gebreken / Recht op reparatie 16
Productaansprakelijkheid 17
Zo leest u de gebruiksaanwijzing:
1... 2...Stap voor stap
Veiligheidsinformatie
Adviezen en tips
Milieu-infomatie
De producten worden voorduirend verder ontwikkeld en daardoor kunnen sommige productspecificaties na het drukken van deze gebruiksaanwijzing gewijzigd .worden. We moeten daarom een voorbehoud maken voor eventuele wijzigingen of drukfouten.
Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.
Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten. Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.
b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen allcen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.
Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat: a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt. In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.
Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:
a) direct, doch uiterlijk binnen een werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken. b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.
c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.
- Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.
- Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.
- Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.
- In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.
Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.
Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.
Adres Servicedienst:
Electrolux Service
Vennootsweg 1
2404 CG ALPHEN AAN DEN RIJN
Reparatievoorwaarden
Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.
Veiligheidsinformatie
De kooksectie is geschikt voor gebruik in een normale huishouding. Als hij op een andere manier wordt gebruikt, bestaat de kans op ongelukken.
Kinderen
Als u de kooksectie gebruikt, moet u een oogje op uw kinderen houden. Pannen worden tijdens het gebruik zeer warm en blijven na het uitschakelen van de plaat nog een tijdje warm. Laat kinderen de bedieningsknoppen nooit aanraken en zorg ervoor dat ze er nooit mee spelen.
Toepassing
Zorg ervoor dat branderringen en branderdoppen correct op de branderhouders zijn aangebracht.
Als u frituurt of vet, paraffine of andere licht ontvlambare stoffen smelt, blijf dan altijd in de buurt. Leg nooit papier, schoonmaakdoeken, aluminiumfolie of ander licht ontvlambaar materiaal in de onmiddellijke nabijheid van de kooksectie. Door een warme kookzone kunnen folie, papier en plastic smelten of verbranden.
Doof het vuur met een deksel, gebruik nooit water.
Controleer of de kooksectie is uitgeschakeld als hij niet in gebruik is.
Reiniging en onderhoud
Denk eraan dat de bovenplaat, de kookroosters en de branders nog lange tijd warm blijven nadat u de kooksectie hebt uitgeschakeld.
Uit het oogpunt van hygiène en veiligheid moet u de gaspitten schoonhouden. Vetvlekken en gemorst eten zorgen bij verwarming voor damp en kunnen in het ergste geval tot brandgevaar leiden.
Service
Service en reparatie dienen te worden uitgevoerd door Electrolux Service A/S of door een serviceorganisatie die door voornoemd bedrijf is goedgekeurd. Er mogen alleen reserveonderdelen worden gebruikt die door bovengenoemd bedrijf worden geleverd.
Uitpakken
Zorg ervoor dat u de verpakking zo opruimt dat kinderen er niet bij kunnen.
Installatie
De installatie van de kooksectie mag uitsluitend worden uitgevoerd door een erkende elektriciteitsinstallateur of door een door de producent erken- de gas- en waterinstallateur.
Als de werkzaamheden worden uitgevoerd door iemand die niet deskundig is, kunnen personen letsel oplopen en/of kan het apparaat worden beschadigd en de kwaliteit van de kooksectie verminderen. Zorg ervoor dat de elektriciteitskabel bij de installatie niet beklemd raakt.
Afdanken
Help ongelukken te voorkomen als u de kooksectie afdankt. Verwijder de elektriciteitskabel uit het stopcontact en knip de elektriciteitskabel vlakbij de kooksectie af.
-
Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garanticaanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.
-
Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.
-
De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.
-
De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.
-
De garantie geldt evenmin voor schade veroorzaakt door: a. chemische en elektrochemische inwerking van water, b. abnormale milieuomstandigheden in het algemeen, c. voor het product oneigenlijke bedrijfsomstandigheden, d. contact met agressieve stoffen.
-
De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.
-
Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
-
Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.
-
Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
-
Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaal- delijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
Adres service-afdeling
AEG fabrieksservice
Postbus 120
2400 AC Alphen aan den Rijn
Service-informatielijn tel. (0172) 468 300
(voor bezoek servicetechnicus en onderdelen)
Consumentenbelangen tel. (0172) 468 172
(voor algemene, product- of gebruiksinformatie)
www.acg.nl
Garantievoorwaarden
Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.
Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet. Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.
Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:
-
Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.
-
De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
Beschrijving van het product
- Grote brander
- Middelbrander
- Middelbrander
- Kleine brander
- Bedieningspaneel
Het bedieningspaneel
- Bedieningsknop voor de achterste linkerbrander
- Bedieningsknop voor de achterste rechterbrander
- Bedieningsknop voor de voorste linkerbrander
- Bedieningsknop voor de voorste rechterbrander
De glaskeramiekplaat
Het glas is hard en gchard tegen warmte, koude en temperatuurschokken, maar net als alle glas gevoelig voor stoten. Ga niet op de glaskeramiekplaat staan, want hij kan niet tegen abnormale belastingen.
De branders
De branders bestaan uit een brander- houder, branderring en branderdop. Op elke brander zit een elektrische vonkontsteking, waardoor u voor het aansteken geen lucifers hoeft te ge- bruiken. Op elke brander zit een ont- stekingsbeveiliging. Als de vlam uit gaat, zorgt de ontstekingsbeveiliging ervoor dat de gastoevoer automatisch wordt uitgeschakeld.
Service en reserveonderdelen
Service - Nederland
In hoofdstuk "Wat te doen als..." staan enkele storingen vermeld die u zelf kunt verhelpen.
Lees in geval van een storing eerst dat hoofdstuk.
Gaat het om een technische storing?
Neem dan contact op met onze service-afdeling.
Bereid het gesprek in elk geval goed voor. Zo vereenvoudigt u de diagnose en de beslissing of bezoek van een servicemonteur echt noodzakelijk is.
Noteer het volgende zo nauwkeurig mogelijk:
- Hoe doet de storing zich voor?
- Onder welke omstandigheden treedt de storing op?
Noteer voor het gesprek beslist de volgende nummers van uw apparaat (zie typeplaatje):
- modelaanduiding
- serienummer
Wij raden u aan, de nummers hier te noteren, zodat u ze steeds bij de hand hebt: model:
serienummer:....
Wanneer moeten wij u ook tijdens de garantieperiode kosten in rekening brengen?
- Als u de storing met behulp van de storingstabel (zie hoofdstuk "Wat te doen als...") zelf had kunnen verhelpen,
- Als de servicemonteur meerdere malen langs moet komen, omdat hij vóór zijn bezoek niet alle belangrijke informatie gekregen heeft en dus bijv. onderdelen moet gaan halen. U kunt deze extra ritten voorkomen als u het telefoongesprek op de hierboven beschreven wijze goed voorbereidt.
Service
Voordat u contact opneemt met de serviceafdeling - Technische adviezen
| Problemen | Oplossing |
| De kooksectie werkt niet...... | Controleer of de kooksectie is ingeschakeld. Controleer het HPFI/HFI-relais van de kast. Controleer de zekeringen voor de kooksectie. |
| De bovenplaat wordt warm...... | Controleer of de gasaansluiting open staat. Controleer of de gasfles leeg is. |
| De gasvlam brandt slecht...... | Controleer of de branderring en de branderdop correct zijn geplaatst. Zie het hoofdstuk "Zo gaat u te werk...De branders". |
| De elektrische ontsticking werkt niet..... | Controleer het HFI-relais en de zekeringen. |
| Als u de bedieningsknop loslaat, gaat de vlam weer uit | Zorg ervoor dat u de bedieningsknop helemaal indrukt en houd hem gedurende 10 seconden ingedrukt. |
Voordat u aan het werk gaat
Bescherm de glaskeramiekplaat
Voordat u het product voor de eerste keer in gebruik neemt moet u productieresten als stof, vuil e.d. verwijderen. Breng een beschermlaag op de glaskeramiekplaat aan voordat u deze in gebruik neemt. Op die manier wordt het schoonmaken van de plaat gemakkelijker en u voorkomt dat evt. overgekookt materiaal zich erg vastzet.
Ga als volgt te werk:
- Demonteer kookrooster(s), branderring en branderdoppen.
- Giet een paar druppels van het reinigingsmiddel voor glaskeramiekplaten op een stukje keukenrol en wrijf de hele plaat met het reinigingsmiddel in.
- Wrijf de plaat met een schone doek op tot hij helemaal droog is.
Reinig de branders
Was kookroosters, branderdoppen en branderringen af in warm water met een handafwasmiddel.
De glaskeramiekplaat
Gebruik nooit een gebarsten glaskeramiekplaat. Bij overkoken en/of schoonmaken kan vloeistof in de spanningsgeleidende onderdelen doordringen. Schakel de elektriciteit van het apparaat uit en neem contact op met de serviceafdeling.
Als u frituurt of vet, paraffine of andere licht ontvlambare stoffen smelt, blijf dan altijd in de buurt. Leg nooit papier, schoonmaakdoeken, aluminiumfolie of ander licht ontvlambaar materiaal in de onmiddellijke nabijheid van de kooksectie. Door een warme kookzone kunnen folie, papier en plastic smelten of verbranden.
Bij evt. brand moeten alle knoppen op nul worden gesteld en een evt. afzuigkap moet worden uitgezet. Doof het vuur met een deksel, gebruik nooit water.
Schraap overgekookt materiaal onmiddellijk van de warme plaat met de scheermesschraper. Gemorste suiker en suikerhoudende gerechten (jam, sap e.d.), gesmolten plastic en aluminiumfolie kunnen de plaat beschadigen.
Overzicht van de uitwendige breedteafmetingen van de eenheden
180 mm
Tafelafzuigkap.
360 mm
Glaskeramische kooksectie met 2 zones.
Gaskooksectie met 2 pitten.
Inductiekooksectie met 2 zones. Grill.
Grill/Friteuse.
Wok.
580 mm
Glaskeramische kooksectie met 4 zones.
Gaskooksectie met 4 pitten.
720 mm
Glaskeramische kooksectie met 4 zones.
Gaskooksectie met 4 pitten.
Inductiekooksectie met 4 zones.
Om de verbinding tussen de geïnstalleerde eenheden te optimaliseren, kunt u de spleet tussen het glas met siliconenkit voegen:
- Verwijder de aluminium panelen op de eenheden.
- Spuit een streep siliconenkit tussen het glas. Gebruik uitsluitend de bijgeleverde siliconenkit omdat deze geschikt is voor de hoge temperaturen van het apparaat. (Fig. 1)
- Spuit een beetje zeepwater (handafwasmiddel) op de siliconenstreep.
- Druk het rubberblok stevig tegen het glas en duw het langzaam van de achternaar de voorkant. (Fig. 2)
- Laat de siliconenkit tot de volgende dag harden.
- Verwijder de resterende siliconenlaag op de glasplaat met de bijgeleverde scheermesschraper. Pas op: beschadig de siliconenkit in de spleet niet. Werk altijd uitsluitend in de lengterichting van de verbinding.
- Wrijf de glasplaat helemaal schoon met het bijgeleverde reinigingsmiddel voor glaskeramiekplaten.

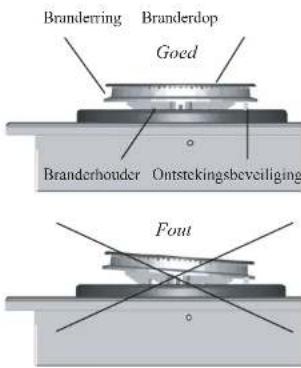

Zorg ervoor dat branderringen en branderdoppen correct op de branderhouders zijn aangebracht.
Om een juiste verbranding te krijgen, moeten de branderring en de branderdop op de juiste manier op de branderhouder zijn aangebracht.
Als de branderring en de branderdop scheef liggen, zal de gasvlam niet correct branden en kan de branderdop binnen korte tijd kapot gaan.
De bedieningsknoppen hebben de volgende instellingen:
uit:
minimum:
maximum:
- Druk de bedieningsknop van de gewenste brander in.
- Houd de bedieningsknop ingedrukt, terwijl u de knop tegelijkertijd linksom naar draait.
- Houd de bedieningsknop geduren- de 4-5 seconden ingedrukt. Laat de knop daarna los en draai hem naar de gewenste instelling.
Als de bedieningsknoppen worden ingedrukt, worden er vonken gevormd. Dit komt door de elektrische vonkontsteking die ervoor zorgt dat u voor het aansteken geen lucifers hoeft te gebruiken. Als de mogelijkheid van een elektriciteitsaansluiting niet aanwezig is, kunt u de pitten met behulp van lucifers aansteken.
Keuze van pannen
Benut de energie ten volle door pannen van goede kwaliteit te gebruiken. U kunt alle pannen gebruiken die geschikt zijn voor elektriciteit en gas.
De grootte van de pannen Welke brander u tijdens het koken moet gebruiken, hangt af van de bo- demdiameter van de pan.
Bodem ∅ max. 20 cm: gebruik de kleine brander. Bodem ∅ min. 18 cm: gebruik de grote brander.
U kunt controleren of u de juiste brander gebruikt door naar de vlam te kijken. Bij de instelling (plaats het symbool voor maximum) moet de vlam ca. 1 cm onder de pan branden.
De vlammen mogen niet langs de pan omhoog komen.
Montage:
Bij de montage van meerdere eenheden bij elkaar moet u een verstevigingsbalk tussen elke eenheid gebruiken, alsmede de bijgeleverde siliconenkit (zie alb.)
- Zaag een opening in het aanrechtblad volgens de berekende afmetingen.
- Leg de afzonderlijke eenheden omgekeerd op een zachte onderlaag. Pas op dat de bovenkant geen krassen oploopt.
- Monteer de bevestigingsbeslagen in de openingen in de zijkanten van de bodem van de eenheden (zie afb.).
- Leg de eerste eenheid in de opening.
- Giet siliconenkit in de twee hoeken die de volgende eenheid raken (zie afb.). LET OP! Gebruik uitsluitend de bijgeleverde siliconenkit omdat deze geschikt is voor de hoge temperatuur van het apparaat.
- Schuif een verstevigingsbalk tegen de eenheid aan. Giet siliconenkit op de verstevigingsbalk (zie afb.).
- Draai de bevestigingsbeslagen vast aan het aanrechtblad met een kruiskop-schroevendraaier.
- Herhaal het proces voor de overige eenheden.
Montage van meerdere eenheden
Uitsnijding
De afmetingen van de opening van de gekozen combinatie worden als volgt berekend:
Diepte: 490 mm.
Breedte:
- Bereken het totaal van de breedteafmetingen van alle eenheden.
- Trek 20 mm van de totale breedteafmetingen af.
Voorbeeld:
Een kooksectie van 720 mm + een tafelafzuigkap van 180 mm + een gaskooksectie van 360 mm.
-
720+180+360=1260 mm.
-
Breedte van de opening: 1260 - 20 = 1240 mm.
Min. 150 mm tot brandbaar materiaal.
Min. 50 mm tot onbrandbaar materiaal.
Adviezen en tips bij gebruik van de branders
Als u onderstaande adviezen opvolgt, kunt u energie besparen en de branders gemakkelijker schoonhouden.
De pannen moeten bij de branders passen. Bij de instelling (plaats het symbool voor maximum) moeten de vlammen ca. 1 cm onder de pannen branden.
Gebruik een goedsluitende deksel op de pan. Zonder deksel op de pan is drie keer zo veel gas nodig.
Zet pannen en koekenpannen op de kookzone voordat u het gas aansteekt.
Bespaar water: kook in zo weinig mogelijk water. Kook aardappelen en groenten met 1, 2 of 3 dl water. Gebruik 2 dl water op de kleine gasvlam. Gebruik 3 dl water op de grote gasvlam.
Doe een goedsluitende deksel op de pan. Breng het eten op de hoogste stand aan de kook en zet de stand zo laag mogelijk als er flink veel stoom onder de deksel vandaan komt.
Bereken de kooktijd vanaf het moment dat u de stand lager zet. Wacht met kijken naar de aardappelen/groenten tot de kooktijd verstreken is.
Zet de stand meteen lager als het eten kookt.
Kies de juiste instelling. Begin op de hoogste instelling en draai daarna naar een zo laag mogelijke stand zonder dat het eten van de kook raakt.
▲ Ontdooi het eten eerst in de koel-kast.
U bespaart energie als u het eten in een pan op een gaspit bereidt in plaats van in de oven.
Reiniging en onderhoud
Uit het oogpunt van hygiëne en veiligheid moet u de branders schoonhouden. Vetvlekken en gemorst eten zorgen bij verwarming voor damp en kunnen in het ergste geval tot brandgevaar leiden.
Aluminium
Voor de dagelijkse reiniging gebruikt u een stevig uitgewrongen dock. Als alles erg vuil is, gebruikt u een doek of een zachte plastic spons met een handafwasmiddel of universeel reinigingsmiddel.
Gebruik nooit een metalen spons of andere krassende schoonmaakmiddelen.
De glaskeramiekplaat
Schraap overgekookt eten en gemorste suiker, suikerhoudende gerechten (jam, sap e.d.), gesmolten plastic en aluminiumfolie onmiddellijk van de warme plaat. Als de plaat bijna afgekoeld is, kan hij beschadigd worden.
-
Verwijder vlekken en dergelijke met een scheermesschraper.
-
Zorg ervoor dat de plaat afgekoeld is. Gebruik een reinigingsmiddel voor glaskeramiekplaten. Volg de gebruiksaanwijzing op het reinigingsmiddel.
- Wrijf de plaat met een vochtige doek of keukenrol schoon. Weerbarstige vlekken kunt u verwijderen door met het reinigingsmiddel op een stukje keukenrol flink over de vlek te wrijven.
- Veeg overtollig reinigingsmiddel met een vochtige doek weg.
- Droog evt. na met een droge doek.
Zorg ervoor dat de plaat droog is als hij opnieuw wordt verwarmd. Een vochtige plaat kan bij verwarming regenboogachtige strepen veroorzaken.
Algemeen geldt echter dat er met het oog op de toeganke- lijkheid van de gasaansluit- ting minimaal 50 mm tussen de achterste uitsnijdingsrand van de gaskookvelden en de achtermuur dient te zitten.
- Zaag een opening in het aanrechtblad volgens de aangegeven afmetingen, zie "Technische gegevens", "inbouwafmetingen"
- Leg de eenheid kooksectie omgekeerd op een zachte onderlaag. Pas op dat de bovenkant geen krassen oploopt.
- Monteer de bevestigingsbeslagen in de openingen in de zijkanten van de bodem van de eenheid. Zie fig.).
- Leg de kooksectie in de opening en draai de bevestigingsbeslagen met een kruiskopschroevendraaier aan het aanrechtblad vast.
Monteer de bevestigingsbeslagen
Montage
De eenheid kan in ieder type aanrechtblad met een dikte van 28 tot 40 mm worden ingebouwd. Als eronder echter een oven moet worden ingebouwd, moet het aanrechtblad minimaal 40 mm dik zijn.
Uitsnijding
Bij de montage van deze kooksectie: Lees de handleiding op deze en de volgende pagina.
Bij de montage van deze kooksectie samen met andere eenheden uit dit assortiment: Lees de handleiding in het hoofdstuk "Montage van meerde-re eenheden".
Voor de montage van deze eenheid moet u een kruiskopschroevendraaier en de bijgeleverde bevestigingsbeslagen gebruiken (Zie fig.).
Min. 150 mm tot brandbaar materiaal Min. 50 mm tot onbrandbaar materiaal
Bevestigingsbeslag
De branders
Reinig branderdoppen en branderringen in warm water met een handafwasmiddel.
Gebruik nooit staalwol, een metalen spons of andere krassende schoonmaakmiddelen.
De kookroosters
Reinig de kookroosters in warm water met een handafwasmiddel.
Gebruik nooit staalwol, een metalen spons of andere krassende schoonmaakmiddelen.
De branderhouders
Als er overgekookt eten in de branderhouder terechtkomt, moet u dit verwijderen voordat u de brander weer aansteekt. Verwijder overgekookt eten in de branderhouder met een doek zonder pluizen.
Gebruik nooit staalwol, een metalen spons of andere krassende schoon-maakmiddelen.
Fouten en gebreken / Recht op reparatie
In de mate waarin dit wettelijk is bepaald worden fouten en gebreken aan dit product kosteloos verholpen. Service binnen de reclamatieperiode dient te worden uitgevoerd door ons servicebedrijf Electrolux
Service A/S. Zie voor het telefoon-nummer in het hoofdstuk "Service".
Omvang en bepalingen
Wanneer het product als nieuw vanaf de fabrick is gekocht, worden fabricage- en materiaalfouten gerepareerd die bij normaal gebruik van het apparaat in particuliere huishoudingen hier te lande worden vastgesteld.
Indien Electrolux Service A/S het noodzakelijk acht dat het product naar de werkplaats wordt gezonden, gebeurt toezending en retournering voor eigen rekening en risico.
Het recht op reparatie omvat niet
het repareren van fouten of beschadigingen die direct of indirect kunnen worden toegeschreven aan ondoelmatige behandeling, misbruik, foutieve bediening, verkeerde aansluiting of opstelling, wijzigingen in de elektrische/mechanische onderdelen van het product, fouten in de elektrische installaties van het elektriciteitsnet of defecte zekeringen. Het recht op reparatie geeft geen dekking voor ongerechtvaardigde inschakeling van de serviceafdeling.
De onderhavige bepalingen ontnemen u niet het recht om eventuele aansprakelijkheid conform de koopwet te cisen jegens de verkoper bij wie u het product heeft gekocht.
Uw reclamatie aan ons geldt tegelijkertijd als reclamatie jegens de verkoper bij wie u het product heeft gekocht.
De installatie dient te voldoen aan evt. speciale eisen die zijn vastgesteld door het plaatselijke nutsbedrijf. Het product dient te worden aangesloten via een externe schakelaar met een contactafstand van minstens 3 mm. (Kan de hoofdschakelaar zijn).
De installatie mag uitsluitend worden uitgevoerd door een erkende gas- en waterinstallateur of door een door de producent erkende persoon. Als de werkzaamheden worden uitgevoerd door iemand die niet deskundig is, kunnen personen letsel oplopen en/of kan het apparaat worden beschadigd en de kwaliteit van de oven verminderen.
Dit gasapparaat is CE-goedgekeurd en CE-gemarkeerd in overeenstemming met de gasapparaatrichtlijn (90/396/EEG), de laagspanningsrichtlijn (73/23/EEG) en de EMCrichtlijn (89/336/EEG) incl. richtlijnwijzigingen.
De gasinstallatie moet conform het gasreglement (GR) worden uitgevoerd.
Er mogen geen wijzigingen worden uitgevoerd in de gasttechnische constructie van het apparaat.
Dichtheidstest
Tijdens de dichtheidstest moet het apparaat met max. 150 mbar worden getest.
Productaansprakelijkheid
Dit product valt onder de "Wet op productaansprakelijkheid". Deze wet is van toepassing op schaden aan andere voorwerpen en op persoonlijk letsel dat te wijten is aan fouten aan het geïnstalleerde product.
Voorbehoud
De productaansprakelijkheid is niet van toepassing als de desbetreffende schade te wijten is aan een of meer-dere voorbehouden die hieronder worden vermeld:
Dat de installatie van het product niet in overeenstemming met onze installatievoorschriften is uitgevoerd.
Dat het product voor andere doelein- den dan beschreven is gebruikt.
Dat de in deze gebruiks- en installatievoorschriften genoemde veiligheidsregels niet zijn opgevolgd.
Dat een reparatie is uitgevoerd door een ander dan onze erkende service-organisatie.
Dat er geen originele reserveonder- delen zijn gebruikt.
Dat de schade een transportschade is die bij later transport moet zijn ontstaan, bijv. bij verhuizing of doorverkoop.
Uitpakken
Controleer of het product bij levering geen gebreken vertoont en onbeschadigd is.
Transportschaden
Eventuele transportschaden, afkomstig van een transport dat u niet zelf heeft uitgevoerd, dienen uiterlijk een week na ontvangst aan de verkoper te worden medegedeeld.
Op het typeplaatje dat aan de achterzijde van het product is aangebracht, staan het CE-merkteken en het serienummer van het product. Schrijf het serienummer voorop deze gebruiksaanwijzing, zodat u dit gemakkelijk kunt vinden als u de serviceafdeling nodig heeft.
Afdanking van de verpakking
De hele verpakking kan worden hergebruikt. Neem contact op met uw gemeente als u twijfelt over de af-danking van de verpakking.
Technische gegevens
Dit gasapparaat is CE-goedgekeurd en CE-gemarkeerd in overeenstemming met de gasapparaatrichtlijn (90/396/EEG), de laagspanningsrichtlijn (73/23/EEG) en de EMC-richtlijn (89/336/EEG) incl. goedgekeurde richtlijnwijzigingen.
Goedkeuringsautoriteit: 0-48 (Reense Gasmaterieeltoetsing)
Model FM 6300G-an
| Productafmetingen: | |
| Breedte: | 580 |
| Diepte: | 520 |
| Hoogte: 66 mm | |
Categorie en druk:
NL: II2L3B/P -25-30 mbar
| Inbouwafmetingen: | |
| Breedte: | 560 |
| Diepte: | 490 |
| Hoogte: 55 mm | |
| Vlampoortjesdruk/aansluitdruk | |
| Aardgan | 25 mbar |
| Flessengas | 30 mbar |
Vermogen (bij flessengas)
| FM 6300G-an is ingesteld op aardgas G25-25 mbarDe omsphakelingsset voor flessengas G30 - 28/37 mbar (G30/30 mbar)wordt bijgeleverd |
Totaalvermogen 7.8 kW
Spanning 220-230 V
Ontstekingstransformator 50 Hz, 0.6 VA
CE-identificatienr: 048BN-0042
Gasverbruik
Aardgas 0.74 m3/h
Flessengas 598 g/h
Het verbruik is vermeld bij max.
- Inhoud Pag. nr.
- Voor de gebruiker
- Veiligheidsinformatie
- Kinderen
- Toepassing
- Reiniging en onderhoud
- Service
- Uitpakken
- Installatie
- Afdanken
- Beschrijving van het product
- De glaskeramiekplaat
- De branders
- Service en reserveonderdelen
- Service - Nederland
- Voordat u aan het werk gaat
- Bescherm de glaskeramiekplaat
- Reinig de branders
- Overzicht van de uitwendige breedteafmetingen van de eenheden
- mm
- mm
- mm
- mm
- Keuze van pannen
- Montage:
- Uitsnijding
- Breedte:
- Voorbeeld:
- Adviezen en tips bij gebruik van de branders
- Aluminium
- Montage
- De kookroosters
- De branderhouders
- Fouten en gebreken / Recht op reparatie
- Omvang en bepalingen
- Het recht op reparatie omvat niet
- Dichtheidstest
- Productaansprakelijkheid
- Voorbehoud
- Transportschaden
- Afdanking van de verpakking
- Technische gegevens
- Gasverbruik
Merk : AEG-ELECTROLUX
Model : FM 6300 GAN
Categorie : Forn
