Type product	Inbouw inductie wok
Merk	AEG-Electrolux
Model	FM 4863 K AN
Afmetingen (breedte)	360 mm
Afmetingen (diepte)	490 mm
Afmetingen (hoogte)	ca. 55 mm (inbouwhoogte)
Voeding	220-240 V, 50/60 Hz
Vermogen	3,2 kW
Type kookplaat	Glaskeramisch inductie
Aantal kookzones	1 (wokzone)
Powerfunctie	Ja, extra vermogen gedurende 10 minuten
Timermogelijkheden	Ja, aankookautomaat en kookwekker (0-99 minuten)
Kinderbeveiliging	Ja, vergrendeling bedieningsveld
Veiligheidsuitschakeling	Ja, automatische uitschakeling bij oververhitting of ongebruik
Restwarmte-indicatie	Ja
Panherkenning	Ja, detectie van geschikt kookgerei
Meegeleverde accessoires	Wokpan (roestvrij staal, Ø 390 mm, 6 liter) met steel en handgreep
Materiaal kookplaat	Glaskeramiek
Materiaal omlijsting	Aluminium (Frontline-lijst, magnetische bevestiging)
Reiniging	Handafwasmiddel en water; glasschraper voor hardnekkig vuil
Montage	Inbouw, minimale afstand tot muur 50 mm
Garantie	24 maanden (huishoudelijk gebruik)
Productnummer (PNC)	941 177 661
Serienummer aanduiding	FM 4863 K AN

Veelgestelde vragen - FM 4863 K AN AEG-ELECTROLUX

Hoe schakel ik de powerfunctie in?

Raak het sensorveld ∞ aan. Op de indicatie verschijnt P. De powerfunctie geeft extra vermogen gedurende 10 minuten, daarna schakelt de kookzone automatisch terug naar kookstand 9.

Hoe activeer ik de kinderbeveiliging?

Schakel het apparaat in zonder een kookstand te selecteren. Raak het sensorveld kinderbeveiliging gedurende 3 seconden aan. Het apparaat schakelt uit en de kinderbeveiliging is ingeschakeld. Om te deactiveren, herhaal dezelfde stappen.

Welk kookgerei is geschikt voor inductie?

Geschikt zijn pannen van staal, geëmailleerd staal, gietijzer en roestvrij staal dat door de fabrikant als inductiegeschikt is gemarkeerd. Test met een magneet: blijft deze plakken, dan is de pan geschikt.

Wat betekent de foutmelding F op het display?

F geeft aan dat het kookgerei ongeschikt is (bijv. te klein of geen inductiebodem) of dat er geen pan op de kookzone staat. Gebruik geschikt kookgerei of plaats een pan.

Hoe stel ik de timer in?

Raak het sensorveld timer aan. Het controlelampje knippert. Druk op + of - om een tijd in te stellen van 0 tot 99 minuten. Het lampje gaat branden en de tijd telt terug.

Kan ik de wokpan in de vaatwasser reinigen?

Nee, de Frontline-lijst van aluminium mag niet in de vaatwasser. Reinig de wokpan met de hand met water en handafwasmiddel. Gebruik geen schurende middelen of sponsjes.

Waarom schakelt de kookzone automatisch uit?

De veiligheidsuitschakeling activeert bij oververhitting (bijv. droogkoken) of als de kookzone te lang op dezelfde stand blijft zonder wijziging. Zet de kookzone op □ en laat afkoelen.

Wat is de minimale inbouwdiepte?

De uitsparing in het werkblad moet een diepte hebben van 490 mm. De afstand tot de muur moet minimaal 50 mm zijn.

Heeft het apparaat een restwarmte-indicatie?

Ja, na uitschakeling toont het display een H voor kookzones die nog heet zijn. Pas op voor verbrandingsgevaar. De restwarmte kan worden gebruikt om gerechten warm te houden of te smelten.

Wat moet ik doen bij een storing die ik niet kan verhelpen?

Controleer eerst de tabel 'Wat is er aan de hand als...' in de handleiding. Als het probleem aanhoudt, neem contact op met de servicedienst. Houd het modelnummer, productnummer (PNC) en serienummer bij de hand.

GEBRUIKSAANWIJZING FM 4863 K AN AEG-ELECTROLUX

Montage- en gebruiksaanwijzing

Lees deze gebruiksaanwijzing zorgvuldig door en bewaar de gebruiksaanwijzing zodat deze later kan worden geraadpleegd.

Geef deze gebruiksaanwijzing door aan een eventuele volgende eigenaar van het apparaat.

De volgende symbolen worden in de tekst gebruikt:

Veiligheidsvoorschriften

Waarschuwing! Aanwijzingen ten behoeve van uw persoonlijke veiligheid.

Let op! Aanwijzingen om beschadiging van het apparaat te voorkomen.

Aanwijzingen en praktische tips

Milieu-informatie

Inhoud

Gebruiksaanwijzing 4

Veiligheidsvoorschriften.... 4

Beschrijving van het apparaat.... 6

Uitrusting kookplaat 6

Uitrusting bedieningsveld....6

Bediening van het apparaat.... 9

Apparaat in- en uitschakelen 9

Kookstand instellen 9

Powerfunctie in-en uitschakelen 9

Kinderbeveiliging gebruiken.... 10

Timer gebruiken 11

Veiligheidsuitschakeling 12

Tips voor het koken met de wok.... 13

Kookgerei voor inductie-kookzones....14

Bereidingswijzes in de wok 14

Reiniging en onderhoud 16

Wat is er aan de hand als .... 17

Afvalverwerking 18

Montageaanwijzing 19

Montage.... 21

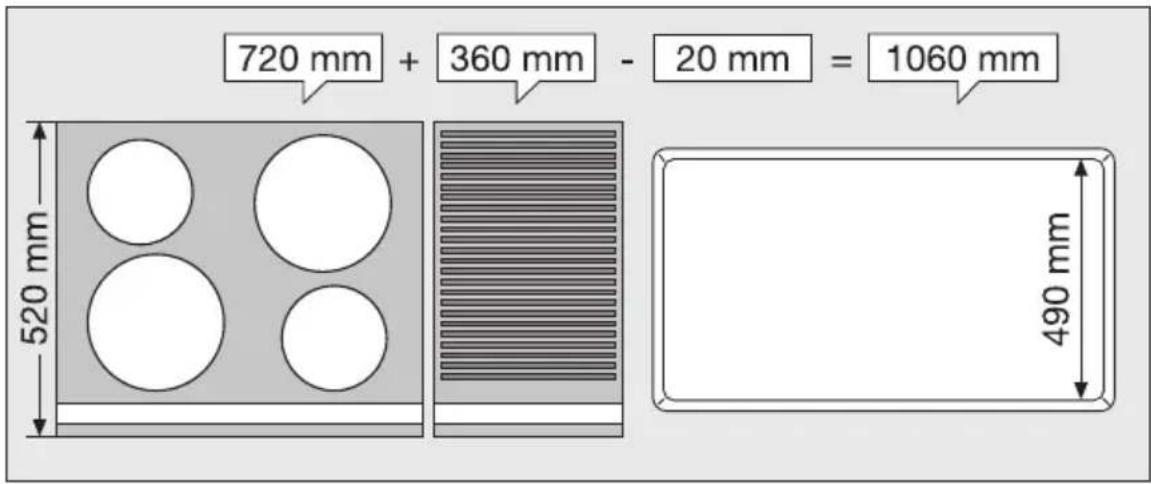

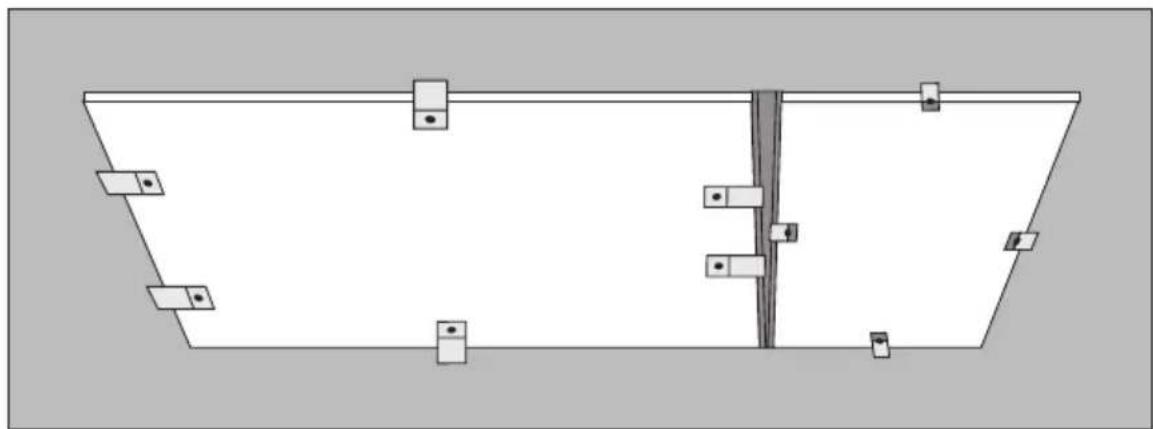

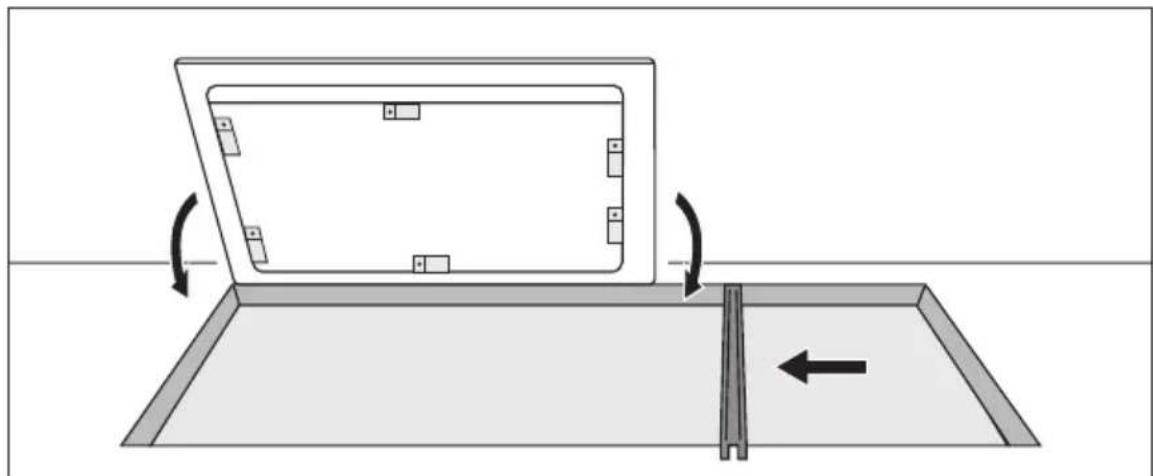

Montage van meerdere Frontline-kookplaten....23

Typeplaatje 27

Garantievoorwaarden.... 28

Adres service-afdeling.... 30

Service 31

Gebruiksaanwijzing

⚠️ Veiligheidsvoorschriften

Neem deze aanwijzingen in acht, omdat anders bij eventuele schade het recht op garantie vervalt.

CE Dit apparaat is in overeenstemming met de volgende EG-richtlijnen: -73/23/EEG van 19.02.1973 Laagspanningsrichtlijn -89/336/EEG van 03.05.1989 EMC-richtlijn inclusief aangepaste richt- lijn 92/31/EEG -93/68/EEG van 22.07.93 CE-markeringsrichtlijn

Gebruik volgens de voorschriften

• Dit apparaat mag alleen in het huishouden worden gebruikt voor het koken, braden en bakken van levensmiddelen.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Het is niet toegestaan het appaat om te bouwen of te veranderen.
• Brandbare vloeistoffen, licht ontvlambare materialen of smeltbare voorwerpen (bijv. folie, kunststof, aluminium) niet op het apparaat of in de direct omgeving daarvan plaatsen of opbergen.

Veiligheid voor kinderen

• Houd kleine kinderen altijd uit de buurt van het apparaat.
• Grotere kinderen mogen alleen onder begeleiding en toezicht met het apparaat werken.
• Om onbedoeld inschakelen door kleine kinderen of huisdieren te voorkomen, is het aan te bevelen de kinderbeveiliging te activeren.

Algemene veiligheid

• Het apparaat mag alleen worden gemonteerd en aangesloten door een erkend elektro-installateur.
• Inbouwapparaten mogen alleen worden gebruikt nadat deze zijn ingebouwd in voorgeschreven, passende inbouwkasten en werkbladen.
• Bij storingen aan het apparaat of beschadiging van het glaskeramiek (breuken, sprongen resp. scheuren) moet het apparaat worden uitgeschakeld en worden losgekoppeld van het elektriciteitsnet, om gevaar op elektrische schokken te voorkomen.
• Reparaties aan het apparaat mogen alleen worden uitgevoerd door vakmensen.

Veiligheid tijdens het gebruik

• Oververhit vet en olie is zeer licht ontvlambaar. Laat het apparaat niet zonder toezicht achter wanneer u kookt met vet of olie (bijv. patat bakken).
• Verbrandingsgevaar! Achteraf in net verhitte pannen gegoten vet of olie is zeer lichtontvlambaar en kan spatten.
• Wanneer u onoplettend bent tijdens het werken met het apparaat, bestaat er risico op verbranding.
• Verwijder stickers en folies van het glaskeramiek.
• De snoeren van elektrische apparaten mogen niet tegen het hete apparaatoppervlak resp. hete pannen aankomen.
• Kookzone na elk gebruik uitschakelen.
• Gebruikers met geïmplanteerde pacemakers dienen met het bovenli-chaam een afstand van ten minste 30 cm van de ingeschakelde in-ductie-kookzones aan te houden.
• Gevaar voor verbranding! Materialen van metaal, zoals bijv. messen, vorken, lepels en pannendeksels niet op de kookzone leggen, omdat deze heet kunnen worden.
• Brandgevaar! Geen papier, karton, doek, enz. tussen de glaskeramische cuvette en de wokpan leggen.

Veiligheid bij het schoonmaken

• Voor het schoonmaken moet het apparaat zijn uitgeschakeld en afgekoeld.
• Uit veiligheidsoverwegingen is het niet toegestaan het apparaat met een stoom- of een hogedrukreiniger schoon te maken.

Voorkoming van beschadiging van het apparaat

• Het glaskeramiek kan worden beschadigd door vallende voorwerpen.
• Door stoten met pannen kan de rand van het glaskeramiek beschadigd raken.
• Voorwerpen die kunnen smelten en gerechten die kunnen overkoken, kunnen inbranden op het glaskeramiek en moeten direct worden verwijderd.
• Kookzone niet gebruiken zonder kookgerei of met leeg kookgerei.
• De luchtopening van 5 mm tussen de werkplaat en het daaronder liggende meubelfront mag niet niet worden afgedekt.

Beschrijving van het apparaat

Uitrusting kookplaat

Uitrusting bedieningsveld

Het apparaat wordt bediend door middel van touch-control-sensorvelden. Functies worden door het aanraken van de sensorvelden gestuurd. De sensorvelden moeten van bovenaf worden aangeraakt, zonder andere sensorvelden te bedekken.

Sensorveld Functie
1	Aan/uit Apparaat in- en uitschakelen
+	Instellingen verhogen Kookstand verhogen
-	Instellingen verlagen Kookstand verlagen
2	Timer Timerkeuze
+	Instellingen verhogen Timer-tijd verhogen
-	Instellingen verlagen Timer-tijd verlagen
3	Kinderbeveiliging Bedieningsveld voor kinderen blokkeren
5	Power Powerfunctie in-/uitschakelen
6	Kookstand 6 Kookstand 6 direct instellen

Indicaties

Indicatie Beschrijving
∅	Kookzone is uitgeschakeld
∪	Warmhoudstand	Warmhoudstand is ingesteld.
∫ - ∫	Kookstanden	Kookstand is ingesteld
∈	Fout	Er is een storing opgetreden
∈	Panherkenning	Kookgerei is ongeschikt of te klein of er is geen kookgerei geplaatst
∈	Restwarmte	Kookzone is nog warm
∈	Kinderbeveiliging Kinderbeveiliging is ingeschakeld
∈	Power Powerfunctie is ingeschakeld
-	Veiligheidsuitschakeling	Veiligheidsuitschakeling is actief

Restwarmte-indicatie

Waarschuwing! Verbrandingsgevaar door restwarmte. Na het uitschakelen duurt het nog enige tijd voordat de kookzones zijn afgekoeld. Let op de Ⓗ restwarmte-indicatie.

Restwarmte kan worden gebruikt voor het smelten en warmhouden van gerechten.

Accessoires

Wokpan (in geleverde maat)

• 390 mm, 6 liter
• Met steel en handgreep
  •WOK P 6.0 roestvrij staal

Bediening van het apparaat

i Alleen op dit apparaat afgestemde wokpannen gebruiken.

Apparaat in- en uitschakelen

	Bedieningsveld Indicatie Controlelampje
Inschakelen	1 2 seconden aanraken	∅/∅	brandt
Uitschakelen	1 2 seconden aanraken	∅/ geen	dooft

Na het inschakelen moet binnen ca. 10 seconden een kookstand of een functie worden ingesteld, anders schakelt het apparaat automatisch uit.

Kookstand instellen

	Bedieningsveld Indicatie
Verhogen aanraken tot		# 9
Verlagen aanraken tot		# 0
Uitschakelen en tegelijk aanraken		#

Powerfunctie in-en uitschakelen

De Powerfunctie geeft extra vermogen aan de inductie-kookzones, bijv. om een extra grote hoeveelheid water snel aan het koken te brengen. De Powerfunctie wordt voor een periode van 10 minuten geactiveerd. Daarna schakelt de inductie-kookzone automatisch weer op kookstand 9 in.

	Bedieningsveld	Indicatie links	Indicatie rechts
Inschakelen	∞ aanraken	P	P
Uitschakelen	∞ aanraken	dooft	9
	— aanraken	dooft	9

Kinderbeveiliging gebruiken

De kinderbeveiliging voorkomt ongewenst gebruik van het apparaat.

Kinderbeveiliging inschakelen

Stap Bedieningsveld Indicatie/Signaal
1. Apparaat inschakelen (geen kookstand instellen)
2. 3 seconden aanraken
Apparaat wordt uitgeschakeld. De kinderbeveiliging is ingeschakeld

Kinderbeveiliging uitschakelen

Stap	Bedieningsveld	Indicatie/Signaal
1. Apparaat inschakelen
2.	3 seconden aanraken	brandt
Apparaat wordt uitgeschakeld. De kinderbeveiliging is uitgeschakeld.

Kinderbeveiliging tijdelijk uitschakelen

De kinderbeveiliging kan op deze manier eenmalig worden uitgeschakeld; bij het volgende gebruik is de kinderbeveiliging weer actief.

Stap	Bedieningsveld	Indicatie/signaal
1. apparaat inschakelen
2. en tegelijk aanraken / akoestisch signaal
Tot de volgende keer dat het apparaat wordt uitgeschakeld, kan dit normaal worden gebruikt.

Timer gebruiken

Er zijn twee functies mogelijk:

Functie Voorwaarde Resultaat na afloop van de tijd
Aankookauto-maat	bij een ingestel-de kookstand	akoestisch signaal ☐ brandt.Kookzone wordt uitgeschakeld
Kookwekker bij niet gebruikte kookzones		akoestisch signaal ☐ brandt.

i

Wordt in aanvulling op een ingestelde kookwekker een kookstand ingesteld, dan functioneert de kookwekker als uitschakelautomaat. De kookzone wordt na afloop van de ingestelde tijd uitgeschakeld.

Tijd instellen

Stap	Bedieningsveld	Indicatie
1. aanraken	Controlelampje knippert
2.	op + of - drukken	0 tot 99 minuten
Het controlelampje brandt.De tijd is ingesteld. De tijd telt terug.

Timerfunctie uitschakelen

Stap Bedieningsveld Indicatie
1. aanraken Controlelampje knippert
2.	— aanraken	De resterende tijd telt terug tot ☐.
Het controlelampje dooft.De timerfunctie is uitgeschakeld.

Akoestisch signaal uitschakelen

Stap Bedieningsveld Akoestisch signaal
1.	∅ aanraken	Akoestische uitschakeling.
Akoestisch signaal gaat uit

Tijd veranderen

Stap Bedieningsveld Indicatie
1. aanraken Controlelampje knippert
2.	op + of - drukken	01 tot 99 minuten
Het controlelampje brandt.De tijd is ingesteld.De tijd telt terug.

Veiligheidsuitschakeling

Kookveld

• Als na het inschakelen van het kookveld niet binnen ca. 10 seconden een kookstand wordt ingesteld, wordt het kookveld automatisch uitgeschakeld.
• Als de kookzone wordt uitgeschakeld, wordt het kookveld na ca. 10 seconden automatisch uitgeschakeld.

Inductiekookzones

• Bij oververhitting (bijv. als gevolg van een droog gekookte pan) schakelt de kookzone automatisch uit. wordt aangegeven. Voor het opnieuw gebruiken moet de kookzone op gezet worden en afgekoeld zijn.
• Als hiervoor ongeschikte pannen worden gebruikt, brandt F in de indicatie en na 2 minuten schakelt de indicatie van de kookzone uit.
• Als de kookzone na bepaalde tijd niet wordt uitgeschakeld of als de kookstand niet wordt veranderd, wordt de kookzone automatisch uitgeschakeld. - wordt weergegeven. Om het apparaat weer te kunnen gebruiken moet de kookzone op □ worden gezet.

Kookstand Uitschakeling na
u, 1-2 6 uur
3-4 5 uur
5	4 uur
6-9 1,5 uur

Tips voor het koken met de wok

De inductiewok is uitstekend geschikt voor de bereiding van "á la minute"-gerechten, met name Chinese specialiteiten. Het gerecht moet tijdens de korte bereidingstijd voortdurend geroerd worden. Door het inductieverhittingssysteem kunnen gerechten in de wok uiterst snel en bij grote hitte bereid worden. Daardoor blijven vlees en vis mals en behoudt groente zijn kleur, smaak en vitamine.

Voorzichtig! Verbrandingsgevaar door oververhitte vetten en oliën.

De inductiewok heeft – met name vanaf kookstand 7 – een hoge prestatie bij uiterst snelle reactietijd. Vet en olie raken zeer snel oververhit, als ze beginnen te roken, zijn ze te heet.

Bij koken met olie of vet het apparaat niet zonder toezicht laten.

Met behulp van de test met de houten lepel kan de frituurtemperatuur goed geschat worden. Steek de steel van een houten lepel in het hete vet:

- Als er kleine bubbeltjes naar boven komen, dan is de frituurtemperatuur bereikt.

- Als er geen bubbeltjes te zien zijn, dan is de frituurtemperatuur nog niet bereikt.

Aanwijzing met betrekking tot acrylamide

Volgens de laatste wetenschappelijke inzichten kan een intensieve bruining van levensmiddelen, met name bij zetmeelhoudende producten, een gevaar voor de gezondheid door acrylamide veroorzaken. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen te bereiden en de gerechten niet te veel te bruinen.

Gebruik van de wok

- Wokpan voorzichtig in de cuvette leggen. Bij onvoorzichtig gebruik kan de handgreep hard tegen de glaskeramische oppervlakte komen en deze beschadigen.

- De wokpan niet schudden terwijl hij in de cuvette ligt. De glaskeramische oppervlakte kan krassen of door de handgreep worden beschadigd.

Kookgerei voor inductie-kookzones

Kookmaterialen

Kookmaterialen geschikt
staal, geëmailleerd staal ja
gietijzer ja
roestvrij staal	indien door de fabrikant overeenkomstig gekarakteriseerd
aluminium, koper, messing ---
glas, keramiek, porselein ---

Kookgerei voor inductiekookzones wordt door de fabrikant overeenkomstig aangegeven.

Onderzoek naar geschiktheid

Kookgerei is geschikt voor inductie als

• ... een beetje water op een inductiekookzone op kookstand 9 binnen korte tijd verhit wordt.
• ... een magneet blijft plakken aan de bodem van het gerei.

Bepaald kookgerei kan tijdens het gebruik op inductiekookzones lawaai veroorzaken. Dit lawaai is geen storing van het apparaat en de functie wordt op geen enkele wijze beïnvloed.

Bereidingswijzes in de wok

Roerbakgerechten

• Olie in de wok rond laten draaien.
• Kleingesneden ingrediënten, incl. sauzen en kruiden, worden bij grote hitte onder voortdurend roeren snel gebakken.
• Vanwege de extreem snelle kooktijd moeten de ingrediënten klaar staan.
• Beginnen met de ingrediënten die de langste kooktijd hebben.
  •Zeer gezonde bereidingswijze.
• Groente behoudt zijn eigen smaak en kleur, blijft mooi knapperig.
  •Stukjes vlees blijven mals.

Frituren

• Temperatuurverlies uiterst gering.
  -Weinig olieverbruik.
• De gerechten die gefrituurd worden nemen door de constante temperatuur weinig vet op.
  •Vlees, vis, aardappelen, groente, enz. behouden een gelijkmatige kleur en korst en daardoor hun typische smaak.
• Alleen speciaal voor frituren geschikte vetten gebruiken.

Pocheren / Kloppen

• Behoedzaam bereidingsproces.
• Inductiewok is zeer geschikt.
• Gewelfde vorm van de wok maakt hem uitstekend geschikt voor het opkloppen van crèmes, sabayone, botersauzen, beslag voor koekjes-of parfait zonder waterbad bij 65° C tot 80° C.

Aan de kook brengen / Garen

• Koken: Garen op het kookpunt (borrelend), bijv. spaghetti.
• Aan de kook brengen: Garen net onder het kookpunt (niet borrelend), bijv. deegballen.

Stomen

• Garen in eigen vocht, evtl. met toevoeging van een beetje vet en ander vocht.
• Waterrijke levensmiddelen zoals groente, vis en fruit met gesloten deksel op lage hitte garen, om geurstoffen - het aroma.

Stomen

•Zeer behoedzame bereidingswijze
- Voedingswaarde en kleur van levensmiddelen blijven erg goed bewaard.

Reiniging en onderhoud

Voorzichtig! Verbrandingsgevaar door restwarmte.

Let op! Bijtende en schurende schoonmaakmiddelen beschadigen het apparaat. Schoonmaken met water en handafwasmiddel.

Let op! Resten van schoonmaakmiddelen beschadigen het apparaat. Verwijder resten met water en handafwasmiddel.

Reinig het apparaat na ieder gebruik

1. Maak het apparaat schoon met een vochtige doek en een klein beetje handafwasmiddel.
2. Wrijf het apparaat droog met een schone doek.

Verwijder verontreinigingen

1. Plaats een glasschraper schuin op het glaskeramische vlak.
2. Verwijder verontreinigingen door de schraper over het oppervlak te la- ten glijden.
3. Maak het apparaat schoon met een vochtige doek en een klein beetje handafwasmiddel.
4. Wrijf het apparaat droog met een schone doek.

	verwijderen
Soort vervuiling	direct	bij afgekoeld apparaat	met
Suiker, suikerhoudende gerechten	ja ---		Glasschraper*
Kunststoffen, aluminiumfolies ja ---
Kalk- en watersporen --- ja			Speciaal schoon-maakmiddel voor glaskeramiek of roestvrij staal*
Vetspatten --- ja
metaalachtig glanzende verkleuringen	--- ja

*Glasschrapers en speciale schoonmaakmiddelen voor glaskeramiek of roestvrij staal zijn verkrijgbaar in de vakhandel.

i Hardnekkige verontreinigingen verwijderen met een speciaal schoonmaakmiddel voor glaskeramiek of roestvrij staal.

Krassen of donkere vlekken in het glaskeramiek kunnen niet meer worden verwijderd, zij hebben echter geen invloed op het functioneren van het apparaat.

Afneembare Frontline-lijst

De Frontline-lijst van aluminium heeft een magneetbevestiging. De lijst is gemakkelijk met één hand los te nemen en met een reinigingsmiddel te reinigen. Gebruik geen schuurmiddelen of schurende sponsjes. De lijst niet in de afwasmachine reinigen.

Wat is er aan de hand als ...

Storing Mogelijke oorzaak Oplossing
De kookzone kan niet wor-den ingeschakeld of func-tioneert niet	Sinds het inschakelen van het apparaat zijn meer dan 10 seconden verstreken	Apparaat opnieuw inscha-kelen.
	De kinderbeveiliging is in-geschakeld L	Kinderbeveiliging deactive-ren (zie hoofdstuk "Kinder-beveiliging")
	Er worden meerdere sen-sorvelden tegelijk aange-raakt	Raak slechts één sensorveld tegelijk aan
	Veiligheidsuitschakeling is geactiveerd	Eventueel op het bedie-ningsveld liggende voor-werpen (pan, lap o.i.d.) verwijderen. Apparaat op-nieuw inschakelen
De restwarmte-indicatie geeft niets aan	De kookzone is slechts kort gebruikt en is daarom nog niet heet	Neem contact op met de klantenservice wanneer de kookzone toch heet is.
De Powerfunctie kan niet worden ingeschakeld	De Powerfunctie werd reeds een aantal keren kort achter elkaar geactiveerd	De kookzone laten afkoe-len.
F brandt Ongeschikt kookgerei Geschikt kookgerei gebru-ken
		Geen kookgerei op de kookzone
E en nummer wordt aan-gegeven	Fout in de elektronica Apparaat een aantal minu-ten van de voeding schei-den (zekering uit de huisinstallatie nemen) Als na het inschakelen de fout F nogmaals wordt aangegeven, contact opne-men met de servicedienst
Kookstanden laten zich met moeite anders instellen	Potentiaalverschillen Handgreep van de pan tijdens het instellen van de kookstand niet aanraken en niet boven het bedie-ningsveld plaatsen.

Wanneer u de storing niet kunt verhelpen met de hierboven gegeven aanwijzingen, neem dan contact op met uw vakhandel of met onze service-afdeling.

Waarschuwing! Reparaties aan het apparaat mogen alleen door vak- mensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aan- zienlijke risico's voor de gebruiker leiden.

een onjuiste bediening wordt het bezoek van de servicetechnicus ook tijdens de garantieperiode in rekening gebracht.

Afvalverwerking

Verpakkingsmateriaal

De verpakkingsmaterialen zijn niet schadelijk voor het milieu en herbruikbaar. De kunststoffen hebben de volgende aanduidingen, bijv. >PE<, >PS<, enz. Verwijder de verpakkingsmaterialen in overeenstemming met de aanduiding bij de gemeentelijke inzamelplaatsen in de daarvoor bestemde containers.

Oud apparaat verwijderen

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Montageaanwijzing

Veiligheidsvoorschriften

De in het land van gebruik geldende wetgeving, verordeningen, richtlijnen en normen dienen te worden nageleefd (veiligheidsvoorschriften, vakkundige recycling volgens de voorschriften, enz.).

De montage mag slechts door een gekwalificeerd technicus worden uitgevoerd.

De minimumafstanden tot andere apparaten en meubelen dienen in acht te worden genomen.

De aanraakbeveiliging dient met de inbouw te zijn gewaarborgd; lades mogen bijvoorbeeld alleen met beschermplaat direct onder het apparaat worden gemonteerd.

De naden op het werkblad dienen met een geschikt afdichtingsmateriaal tegen vocht te worden beschermd.

De dichting zorgt voor een naadloze aansluiting tussen apparaat en werkblad.

Voorkom het plaatsen van het apparaat direct naast deuren of onder ramen. Openklappende deuren en openspringende ramen kunnen anders het kookgerei van de kookplaat stoten.

WAARSCHUWING!

Verwondingsgevaar door elektrische stroom.

• Tijdens de montage en demontage mag er geen spanning op het apparaat staan.
• Neem het aansluitschema in acht.
• Houd u aan de veiligheidsvoorschriften met betrekking tot elektrotechniek.
• Garandeer de bescherming tegen aanraking door een vakkundige in-bouw.
• Laat de elektrische aansluiting uitvoeren door een elektricien.

LET OP!

Schade door elektrische stroom.

Losse en ondeskundige stekkerverbindingen kunnen de aansluitklemmen oververhitten.

• Klemverbindingen deskundig uitvoeren.
• Kabel niet spannen.
• De netkabel van dit apparaat is rechtstreeks op de printplaat gemonteerd. Als de netkabel is beschadigd mag deze uitsluitend door een gekwalificeerd technicus of door onze serviceafdeling worden vervangen.

- De aansluiting op het elektriciteitsnet moet een bijzondere aansluit-kabel (Type H05BB-F Tmax 90°C, of hogere waarde) zijn. Deze is op onze serviceafdeling verkrijgbaar.

In de elektrische installatie moet een inrichting worden aangebracht, die het mogelijk maakt het apparaat met een contactopeningswijdte van min. 3 mm met alle polen van het net te scheiden.

Geschikte scheidingsinrichtingen zijn bijv. automatische zekeringen (schroefzekeringen moeten uit de fitting geschroefd worden), aardlek- schakelaar en veiligheidsschakelaars.

Montage

Montage van meerdere Frontline-kookplaten

Extra meegeleverd: verstevigingsbalk(en), hittebestendige siliconenkit, rubber blok, schraapmesje

Alleen hittebestendige speciale siliconenkit gebruiken.

Uitsparing

Afstand tot de muur: ten minste 50 mm

Diepte: 490 mm

Breedte: de breedtes van alle in te bouwen apparaten worden bij elkaar opgeteld, daarvan wordt 20 mm afgetrokken (zie ook "Overzicht totale apparatuurbreedten")

Voorbeeld:

Montage van meerdere apparaten

1. Uitsparing berekenen en uitzagen.
2. Frontline-lijst met de hand van de apparaten nemen (magneetbevestiging).
3. Apparaten afzonderlijk met de onderzijde naar boven gericht, op een zachte ondergrond (bijv. een deken) leggen.

4. Bevestigingsbeugels/schroefklemmen in de passende gaten van de beschermkasten schroeven/klikken.

5. Het eerste apparaat in de opening plaatsen. Verstevigingsbalk in de opening leggen en half onder het apparaat schuiven.

1. Siliconenkit op de hoeken aanbrengen, daar waar de apparatuur elkaar raakt. Siliconenkit op het einde van de verstevigingsbalk aanbrengen.

1. Op een goede positionering van de kookplaat in de groef van de verstevigingsbalk letten.

1. Frontline-lijsten op de apparaten plaatsen. De juiste positionering van de Frontline-lijsten (naast elkaar) controleren.

1. Schroeven van de bevestigingsbeugels/schroefklemmen vastdraaien.
2. Laagje siliconenkit in de kieren tussen de apparaten spuiten.
   11.Siliconenkit met een klein beetje sop bevochtigen.
3. Het rubber blok stevig tegen het glaskeramiek drukken en langzaam langs de kier trekken.

1. Siliconenkit tot de volgende dag laten uitharden.
2. Overtollige siliconenkit voorzichtig met een schraapmesje verwijderen.
3. Glaskeramiek grondig reinigen.
4. Frontline-lijsten weer plaatsen.

Overzicht van alle apparaatbreedtes

180 mm

Afzuigunit

360 mm

Glaskeramische kookplaat met 2 straalwarmte-kookzones

Glaskeramische kookplaat met 2 inductiekookzones

Gaskookplaat met 2 branders

Grill

Grill/Friteuse

Wok

580 mm

Glaskeramische kookplaat met 4 straalwarmte-kookzones

Gaskookplaat met 4 branders

720 mm

Glaskeramische kookplaat met 4 straalwarmte-kookzones

Glaskeramische kookplaat met 4 inductiekookzones

Gaskookplaat met 4 branders

Typeplaatje

AEG-ELECTROLUX220-240 V3,2 kW			Prod-nr: 941 177 661~ 50/60
SC		CE Typ	59 WOK 01 AG	SerieFM4863-an

Garantievoorwaarden

Nederland

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beïnvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.

2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garantieanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.

4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs te worden overlegd.

5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik.

6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.

7. De garantie geldt evenmin voor schade veroorzaakt door: a. chemische en elektrochemische inwerking van water, b. abnormale milieuomstandigheden in het algemeen, c. voor het product oneigenlijke bedrijfsomstandigheden, d. contact met agressieve stoffen.

8. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

9. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

10. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.

11. Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

12. Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.

13. Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.

14. Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.

15. Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

16. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet over- treffen, tenzij wettelijk anders is bepaald.

Deze garantievoorwaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte

producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Adres Servicedienst:

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

Reparatievoorwaarden

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan\*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden. De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.

Art. 2

a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoe-delijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diag-nose-kosten. Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd. b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of

b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt.

In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:

a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.

b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.

c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serie-nummer van het apparaat, omschrijving van de diagnose, toegepaste tarieven, gebruikte onderde- len en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gega- randeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden. Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake. Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

*) Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland

Adres service-afdeling

Nederland

AEG fabrieksservicePostbus 1202400 AC Alphen aan den Rijn
Service-informatielijn(voor bezoek servicetechnicus en onderdelen)	tel. [phone]
Consumentenbelangen(voor algemene, product- ofgebruiksinformatie)	tel. [phone]
	www.aeg.nl

Service

Controleer bij technische storingen eerst of u met behulp van de gebruiksaanwijzing (hoofdstuk „Wat te moet doen als...“) het probleem zelf kunt oplossen.

Wanneer u het probleem niet kunt oplossen, neemt u contact op met onze service-afdeling.

Om u snel te kunnen helpen, hebben wij de volgende gegevens nodig:

-Modelaanduiding
-Productnummer (PNC)
–Serienummer (S-No.) (u vindt deze nummers op het typeplaatje)

-Soort storing

-Eventuele foutmelding die het apparaat aangeeft

– cijfer- of lettercombinatie bestaande uit drie posities, van de glaskeramische industrie

Om ervoor te zorgen dat u de benodigde nummers van uw apparaat bij de hand heeft, raden wij u aan deze hier te noteren:
