GEBRUIKSAANWIJZING FM 7300 GAN AEG-ELECTROLUX

Hartelijk gefeliciteerd met uw nieuwe product.

Het is van groot belang dat u goed met de functies en finesses van het product leert om te gaan. Lees daarom deze gebruiksaanwijzing. U zult dan het meeste plezier van het product hebben. Let extra op de hoofdstukken die zijn gemarkeerd met ⚠. Dit zijn waarschuwingsteksten om ongelukken te voorkomen.

Bewaar de gebruiksaanwijzing. Het is prettig om deze in geval van twijfel bij de hand te hebben. Als het product evt. naar een nieuwe eigenaar gaat, dient u de gebruiksaanwijzing mee te geven.

De gebruiksaanwijzing is zo opgebouwd dat u deze als een naslagwerk kunt gebruiken. Het eerste deel bevat een algemene beschrijving van uw nieuwe product. Daarna volgt een korte introductie om te weten wat u moet doen voordat u het product voor de eerste keer gebruikt. Het hoofdstuk “Zo gaat u te werk” beschrijft hoe u het product dagelijks moet gebruiken. Gebruik dit hoofdstuk totdat u helemaal vertrouwd bent met uw nieuwe product. Het hoofdstuk “Reiniging en onderhoud” geeft u informatie over het dagelijkse onderhoud en over een grondige reiniging van de afzonderlijke onderdelen van het product. Als er bij het gebruik van het product problemen ontstaan, kunt u in het hoofdstuk “Voordat u met de serviceafdeling contact opneemt”, kijken. Daar staan aanwijzingen hoe u evt. technische problemen zelf kunt verhelpen. Achter in de gebruiksaanwijzing staan naam en telefoonnummer van het dichtstbijzijnde Servicecenter.

Als u de aanwijzingen in deze gebruiksaanwijzing opvolgt, zal uw nieuwe product het dagelijkse werk in de keuken eenvoudiger maken, en ook veel leuker als u een feestelijke maaltijd op tafel wilt zetten.

Veel plezier!!

Voor de gebruiker

AEG feliciteert u 2

Veiligheidsinformatie 5

Beschrijving van het product 7

De glaskeramiekplaat 8

De branders 8

Voordat u aan het werk gaat 9

Bescherm de glaskeramiekplaat.... 9

Reinig de branders 9

Zo gaat u te werk 10

De glaskeramiekplaat 10

De branders 11

Keuze van pannen 12

Adviezen en tips bij gebruik van de braders 13

Reiniging en onderhoud.... 14

Aluminium 14

De glaskeramiekplaat 14

De branders .... 15

Service 28

Voordat u contact opneemt met de serviceafdeling

- technische adviezen 28

Service en reserveonderdelen.... 29

Fouten en gebreken / Recht op reparatie.... 16

Productaansprakelijkheid 17

Waarborgvoorwaarden 30

Zo leest u de gebruiksaanwijzing:

1... 2... Stap voor stap

Veiligheidsinformatie

Adviezen en tips

Milieu-infomatie

De producten worden voortdurend verder ontwikkeld en daardoor kunnen sommige productspecificaties na het drukken van deze gebruiksaanwijzing gewijzigd .worden. We moeten daarom een voorbehoud maken voor eventuele wijzigingen of drukfouten.

Veiligheidsinformatie

De kooksectie is geschikt voor gebruik in een normale huishouding. Als hij op een andere manier wordt gebruikt, bestaat de kans op ongelukken.

Kinderen

Als u de kooksectie gebruikt, moet u een oogje op uw kinderen houden. Pannen worden tijdens het gebruik zeer warm en blijven na het uitschakelen van de plaat nog een tijdje warm. Laat kinderen de bedieningsknoppen nooit aanraken en zorg ervoor dat ze er nooit mee spe- len.

Toepassing

Zorg ervoor dat branderringen en branderdoppen correct op de branderhouders zijn aangebracht.

Als u frituurt of vet, paraffine of andere licht ontvlambare stoffen smelt, blijf dan altijd in de buurt. Leg nooit papier, schoonmaak-doeken, aluminiumfolie of ander licht ontvlambaar materiaal in de onmiddellijke nabijheid van de kooksectie. Door een warme kook-zone kunnen folie, papier en plastic smelten of verbranden.

Doof het vuur met een deksel, gebruik nooit water.

Controleer of de kooksectie is uitgeschakeld als hij niet in gebruik is.

Reiniging en onderhoud

Denk eraan dat de bovenplaat, de kookroosters en de branders nog lange tijd warm blijven nadat u de kooksectie hebt uitgeschakeld.

Uit het oogpunt van hygiëne en veiligheid moet u de gaspitten schoonhouden. Vetvlekken en gemorst eten zorgen bij verwarming voor damp en kunnen in het ergste geval tot brandgevaar leiden.

Service

Service en reparatie dienen te worden uitgevoerd door Electrolux Service of door een serviceorganisatie die door voornoemd bedrijf is goedgekeurd. Er mogen alleen reserveonderdelen worden gebruikt die door bovengenoemd bedrijf worden geleverd.

Uitpakken

Zorg ervoor dat u de verpakking zo opruimt dat kinderen er niet bij kunnen.

Installatie

De installatie van de kooksectie mag uitsluitend worden uitgevoerd door een erkende elektriciteitsinstallateur of door een door de producent erk- ende gas- en waterinstallateur.

Als de werkzaamheden worden uitgevoerd door iemand die niet deskundig is, kunnen personen letsel oplopen en/of kan het apparaat worden beschadigd en de kwaliteit van de kooksectie verminderen. Zorg ervoor dat de elektriciteitskabel bij de installatie niet beklemd raakt.

Afdanken

Help ongelukken te voorkomen als u de kooksectie afdankt. Verwijder de elektriciteitskabel uit het stopcontact en knip de elektriciteitskabel vlakbij de kooksectie af.

Beschrijving van het product

1. Grote brander
2. Middelbrander
3. Middelbrander
4. Kleine brander
5. Bedieningspaneel

Het bedieningspaneel

1. Bedieningsknop voor de achterste linkerbrander
2. Bedieningsknop voor de achterste rechterbrander
3. Bedieningsknop voor de voorste linkerbrander
4. Bedieningsknop voor de voorste rechterbrander

De glaskeramiekplaat

Het glas is hard en gehard tegen warmte, koude en temperatuurschokken, maar net als alle glas gevoelig voor stoten. Ga niet op de glaskeramiekplaat staan, want hij kan niet tegen abnormale belastingen.

De branders

De branders bestaan uit een brander- houder, branderring en branderdop. Op elke brander zit een elektrische vonkontsteking, waardoor u voor het aansteken geen lucifers hoeft te gebruiken. Op elke brander zit een ontstekingsbeveiliging. Als de vlam uit gaat, zorgt de ontstekings- beveiliging ervoor dat de gastoevoer automatisch wordt uitgeschakeld.

Voordat u aan het werk gaat

Bescherm de glaskeramiek- plaat

Voordat u het product voor de eerste keer in gebruik neemt moet u productieresten als stof, vuil e.d. verwijderen. Breng een beschermlaag op de glaskeramiekplaat aan voordat u deze in gebruik neemt. Op die manier wordt het schoonmaken van de plaat gemakkelijker en u voorkomt dat evt. overgekookt materiaal zich erg vastzet.

Ga als volgt te werk:

1. Demonteer kookrooster(s), branderring en branderdoppen.
2. Giet een paar druppels van het reinigingsmiddel voor glaskeramiekplaten op een stukje keukenrol en wrijf de hele plaat met het reinigingsmiddel in.
3. Wrijf de plaat met een schone doek op tot hij helemaal droog is.

Reinig de branders

Was kookroosters, branderdoppen en branderringen af in warm water met een handafwasmiddel.

De glaskeramiekplaat

Gebruik nooit een gebarsten glaskeramiekplaat. Bij overkoken en/of schoonmaken kan vloeistof in de spanningsgeleidende onderdelen doordringen. Schakel de elektriciteit van het apparaat uit en neem contact op met de serviceafdeling.

Als u frituurt of vet, paraffine of andere licht ontvlambare stoffen smelt, blijf dan altijd in de buurt. Leg nooit papier, schoonmaakdoeken, aluminiumfolie of ander licht ontvlambaar materiaal in de onmiddellijke nabijheid van de kooksectie. Door een warme kookzone kunnen folie, papier en plastic smelten of verbranden.

Bij evt. brand moeten alle knoppen op nul worden gesteld en een evt. afzuigkap moet worden uitgezet. Doof het vuur met een deksel, gebruik nooit water.

Schraap overgekookt materiaal onmiddellijk van de warme plaat met de scheermesschraper. Gemorste suiker en suikerhoudende

gerechten (jam, sap e.d.), gesmolten plastic en aluminiumfolie kunnen de plaat beschadigen.

De branders

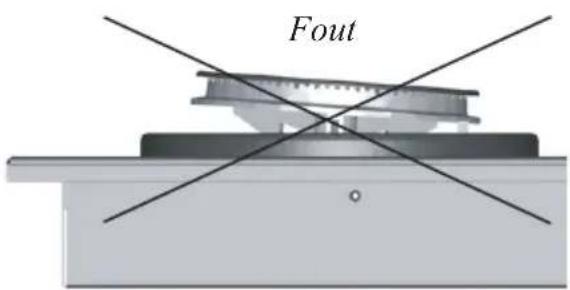

Zorg ervoor dat branderringen en branderdoppen correct op de branderhouders zijn aangebracht.

Om een juiste verbranding te krijgen, moeten de branderring en de branderdop op de juiste manier op de branderhouder zijn aangebracht.

Als de branderring en de branderdop scheef liggen, zal de gasvlam niet correct branden en kan de branderdop binnen korte tijd kapot gaan.

De bedieningsknoppen hebben de volgende instellingen:

Uit:

Minimum:

Maximum:

1. Druk de bedieningsknop van de gewenste brander in.
2. Houd de bedieningsknop ingedrukt, terwijl u de knop tegelijkertijd linksom naar draait.
3. Houd de bedieningsknop gedurende 4-5 seconden ingedrukt. Laat de knop daarna los en draai hem naar de gewenste instelling.

Benut de energie ten volle door pannen van goede kwaliteit te gebruiken. U kunt alle pannen gebruiken die geschikt zijn voor elektriciteit en gas.

De grootte van de pannen Welke brander u tijdens het koken moet gebruiken, hangt af van de bodemdiameter van de pan.

Kleine brander, aanbevolen grootte van de pannen: 90-130 mm Middelbrander, aanbevolen grootte van de pannen: 130-210 mm Grote brander, aanbevolen grootte van de pannen: 180-280 mm

U kunt controleren of u de juiste brander gebruikt door naar de vlam te kijken. Bij de instelling ⚠ moet de vlam ca. 1 cm onder de pan branden.

De vlammen mogen niet langs de pan omhoog komen.

Adviezen en tips bij gebruik van de branders

Als u onderstaande adviezen opvolgt, kunt u energie besparen en de branders gemakkelijker schoonhouden.

De pannen moeten bij de branders passen.

Bij de instelling ⚠ moeten de vlammen ca. 1 cm onder de pannen branden.

Gebruik een goedsluitende deksel op de pan.

Zonder deksel op de pan is drie keer zo veel gas nodig.

Zet pannen en koekenpannen op de kookzone voordat u het gas aansteekt.

Bespaar water: kook in zo weinig mogelijk water. Kook

aardappelen en groenten met 1, 2 of 3 dl water.

Gebruik 2 dl water op de kleine gasvlam.

Gebruik 3 dl water op de grote gasvlam.

Doe een goedsluitende deksel op de pan. Breng het eten op de hoogste stand aan de kook en zet de stand zo laag mogelijk als er flink veel stoom onder de deksel vandaan komt.

Bereken de kooktijd vanaf het moment dat u de stand lager zet. Wacht met kijken naar de aardappelen/groenten tot de kooktijd verstreken is.

Zet de stand meteen lager als het eten kookt.

Kies de juiste instelling. Begin op de hoogste instelling en draai daarna naar een zo laag mogelijke stand zonder dat het eten van de kook raakt.

Ontdooi het eten eerst in de koel- kast.

U bespaart energie als u het eten in een pan op een gaspit bereidt in plaats van in de oven.

Reiniging en onderhoud

Uit het oogpunt van hygiëne en veiligheid moet u de branders schoonhouden. Vetvlekken en gemorst eten zorgen bij verwarming voor damp en kunnen in het ergste geval tot brandgevaar leiden.

Aluminium

Voor de dagelijkse reiniging gebruikt u een stevig uitgewrongen doek. Als alles erg vuil is, gebruikt u een doek of een zachte plastic spons met een handafwasmiddel of universeel reinigingsmiddel.

Gebruik nooit staalwol, een metalen spons, harde plastic sponsen, schuurpoeder, groene zeep of andere krassende en bijtende reinigingsmiddelen.

De glaskeramiekplaat

Schraap overgekookt eten en gemorste suiker, suikerhoudende gerechten (jam, sap e.d.), gesmolten plastic en aluminiumfolie onmiddel- lijk van de warme plaat. Als de plaat bijna afgekoeld is, kan hij beschadigd worden.

1. Verwijder vlekken en dergelijke met een scheermesschraper.

2. Zorg ervoor dat de plaat afgekoeld is. Gebruik een reinigingsmiddel voor glaskeramiekplaten. Volg de gebruiksaanwijzing op het reinigingsmiddel.

3. Wrijf de plaat met een vochtige doek of keukenrol schoon. Weerbarstige vlekken kunt u verwijderen door met het reinigingsmiddel op een stukje keukenrol flink over de vlek te wrijven.
4. Veeg overtollig reinigingsmiddel met een vochtige doek weg.
5. Droog evt. na met een droge doek.

Zorg ervoor dat de plaat droog is als hij opnieuw wordt verwarmd. Een vochtige plaat kan bij verwarming regenboogachtige strepen veroorzaken.

De branders

Reinig branderdoppen en branderringen in warm water met een handafwasmiddel.

Gebruik nooit staalwol, een metalen spons of andere krassende schoon-maakmiddelen.

De kookroosters

Reinig de kookroosters in warm water met een handafwasmiddel.

Gebruik nooit staalwol, een metalen spons of andere krassende schoon-maakmiddelen.

De branderhouders

Als er overgekookt eten in de branderhouder terechtkomt, moet u dit verwijderen voordat u de brander weer aansteekt. Verwijder overgekookt eten in de branderhouder met een doek zonder pluizen.

Gebruik nooit staalwol, een metalen spons of andere krassende schoon-maakmiddelen.

Fouten en gebreken / Recht op reparatie

In de mate waarin dit wettelijk is bepaald worden fouten en gebreken aan dit product kosteloos verholpen. Service binnen de reclamatieperiode dient te worden uitgevoerd door ons servicebedrijf Electrolux Service. Zie voor het telefoonnummer in het hoofdstuk “Service”.

Omvang en bepalingen

Wanneer het product als nieuw vanaf de fabriek is gekocht, worden fabricage- en materiaalfouten gerepareerd die bij normaal gebruik van het apparaat in particuliere huishoudingen hier te lande worden vastgesteld.

Indien Electrolux Service het noodzakelijk acht dat het product naar de werkplaats wordt gezonden, gebeurt toezending en retournering voor eigen rekening en risico.

Het recht op reparatie omvat niet

het repareren van fouten of beschadigingen die direct of indirect kunnen worden toegeschreven aan ondoelmatige behandeling, misbruik, foutieve bediening, verkeerde aansluiting of opstelling, wijzigingen in de elektrische/mechanische onderdelen van het product, fouten in de elektrische installaties van het elektriciteitsnet of defecte zekerin- gen. Het recht op reparatie geeft geen dekking voor ongerecht- vaardigde inschakeling van de ser- viceafdeling.

De onderhavige bepalingen ontnemen u niet het recht om eventuele aansprakelijkheid conform de koopwet te eisen jegens de verkoper bij wie u het product heeft gekocht. Uw reclamatie aan ons geldt tegelijkertijd als reclamatie jegens de verkoper bij wie u het product heeft gekocht.

Productaansprakelijkheid

Dit product valt onder de “Wet op productaansprakelijkheid”. Deze wet is van toepassing op schaden aan andere voorwerpen en op persoonlijk letsel dat te wijten is aan fouten aan het geïnstalleerde product.

Voorbehoud

De productaansprakelijkheid is niet van toepassing als de desbetreffende schade te wijten is aan een of meerdere voorbehouden die hieronder worden vermeld:

Dat de installatie van het product niet in overeenstemming met onze installatievoorschriften is uitgevoerd.

Dat het product voor andere doeleinden dan beschreven is gebruikt.

Dat de in deze gebruiks- en installatievoorschriften genoemde veiligheidsregels niet zijn opgevolgd.

Dat een reparatie is uitgevoerd door een ander dan onze erkende service-organisatie.

Dat er geen originele reserveonderdelen zijn gebruikt.

Dat de schade een transportschade is die bij later transport moet zijn ontstaan, bijv. bij verhuizing of doorverkoop.

Uitpakken

Controleer of het product bij levering geen gebreken vertoont en onbeschadigd is.

Transportschaden

Eventuele transportschaden, afkomstig van een transport dat u niet zelf heeft uitgevoerd, dienen uiterlijk een week na ontvangst aan de verkoper te worden medegedeeld.

Op het typeplaatje dat aan de achterzijde van het product is aangebracht, staan het CE-merkteken en het serienummer van het product. Schrijf het serienummer voorop deze gebruiksaanwijzing, zodat u dit gemakkelijk kunt vinden als u de serviceafdeling nodig heeft.

Afdanking van de ver- pakking

De hele verpakking kan worden hergebruikt. Neem contact op met uw gemeente als u twijfelt over de afdanking van de verpakking.

Technische gegevens

Dit gasapparaat is CE-goedgekeurd en CE-gemarkeerd in overeenstemming met de gasapparaatrichtlijn (90/396/EEG), de laagspanningsrichtlijn (73/23/EEG) en de EMC-richtlijn (89/336/EEG) incl. goedgekeurde richtlijnwijzigingen.

Goedkeuringsautoriteit: CE 0048 (Deense Gasmaterieeltoetsing)

Model FM 7300G-an

Productafmetingen:

Breedte: 720

Diepte: 520

Hoogte: 66 mm

Inbouwafmetingen:

Breedte: 700

Diepte: 490

Hoogte: 55 mm

Vermogen (Gaz natural)

Achterste links 3 kW

Voorste links 1.9 kW

Totaalvermogen 7.8 kW

Gasverbruik

Stadsgas

Aardgas 0.74 m3/h

Flessengas 598 g/h

Het verbruik is vermeld bij max.

Vlampoortjesdruk/aansluitdruk

Aardgas 20 mbar

Flessengas 30 mbar mm

FM m360G-an is ingesteld op

aardgas G25-25 mbar

De omschakelingsset voor flessengas

G30-30 mbar wordt bijgeleverd.

Spanning 220-230 V

Ontstekings-

transformator 50 Hz, 0.6 VA

CE-identificatienr: CE-048BN-0042

Installatie

Gasinstallatie

De installatie mag uitsluitend worden uitgevoerd door een erkende gas- en waterinstallateur of door een door de producent erkende persoon.

Als de werkzaamheden worden uitgevoerd door iemand die niet deskundig is, kunnen personen letsel oplopen en/of kan het apparaat worden beschadigd en de kwaliteit van de oven verminderen.

Dit gasapparaat is CE-goedgekeurd en CE-gemarkeerd in overeenstemming met de gasapparaatrichtlijn (90/396/EEG), de laagspanningsrichtlijn (73/23/EEG) en de EMC-richtlijn (89/336/EEG) incl. richtlijnwijzigingen.

De gasinstallatie moet conform het gasreglement (GR) worden uitgevoerd.

Er mogen geen wijzigingen worden uitgevoerd in de gasttechnische constructie van het apparaat.

Dichtheidstest

Tijdens de dichtheidstest moet het apparaat met max. 150 mbar worden getest.

De installatie dient te voldoen aan evt. speciale eisen die zijn vast-gesteld door het plaatselijke nuts-bedrijf. Het product dient te worden aangesloten via een externe schakelaar met een contactafstand van min-stens 3 mm. (Kan de hoofdschake-laar zijn).

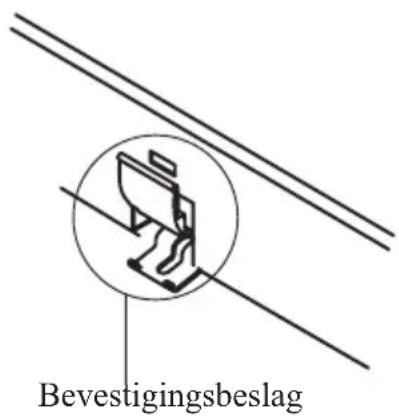

De eenheid kan in ieder type aanrechtblad met een dikte van 28 tot 40 mm worden ingebouwd. Als eronder echter een oven moet worden ingebouwd, moet het aanrechtblad minimaal 40 mm dik zijn.

Uitsnijding

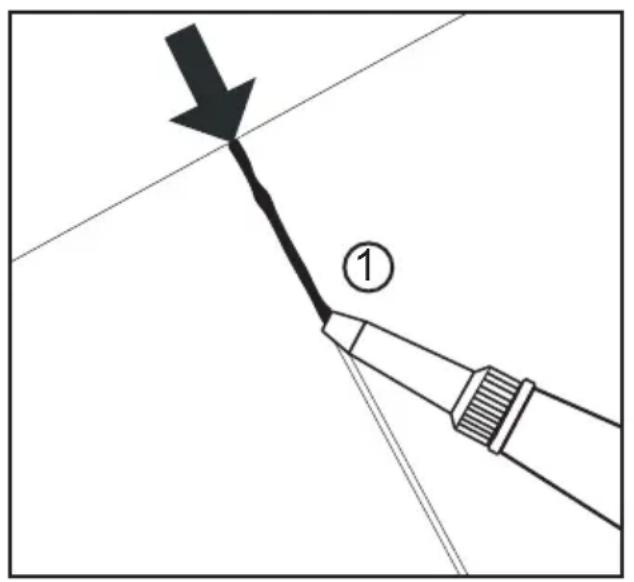

Bij de montage van deze kooksectie: Lees de handleiding op deze en de volgende pagina.

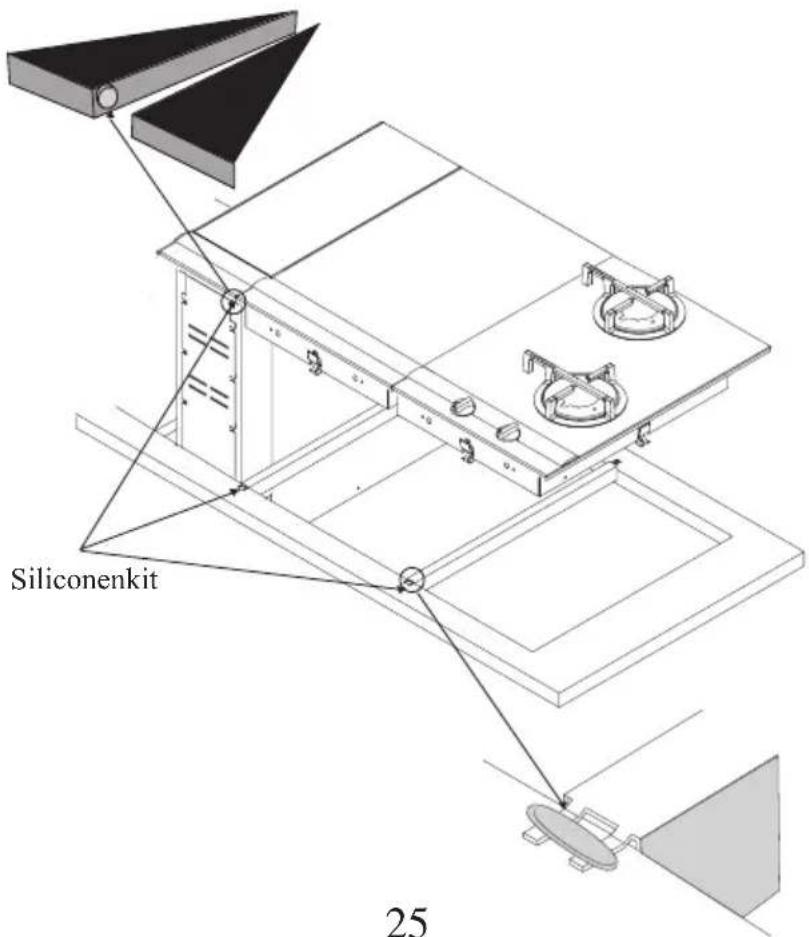

Bij de montage van deze kooksectie samen met andere eenheden uit dit assortiment: Lees de handleiding in het hoofdstuk “Montage van meerdere eenheden”.

Voor de montage van deze eenheid moet u een kruiskopschroeven-draaier en de bijgeleverde bevestig-ingsbeslagen gebruiken (Zie fig.).

Min. 150 mm tot brandbaar materiaal

Min. 50 mm tot onbrandbaar materiaal

Algemeen geldt echter dat er met het oog op de toeganke- lijkheid van de gasaansluit- ing minimaal 50 mm tussen de achterste uitsnijdingsrand van de gaskookvelden en de achtermuur dient te zitten.

1. Zaag een opening in het aanrechtblad volgens de aangegeven afmetingen, zie "Technische gegevens", "inbouwafmetingen"
2. Leg de eenheid kooksectie omgekeerd op een zachte onderlaag. Pas op dat de bovenkant geen krassen oploopt.
3. Monteer de bevestigingsbeslagen in de openingen in de zijkanten van de bodem van de eenheid. Zie fig.).
4. Leg de kooksectie in de opening en draai de bevestigingsbeslagen met een kruiskopschroevendraai- er aan het aanrechtblad vast.

Monteer de bevestigingsbeslagen

Montage van meerdere eenheden

Uitsnijding

De afmetingen van de opening van de gekozen combinatie worden als volgt berekend:

Diepte: 490 mm.

Breedte:

1. Bereken het totaal van de breedteafmetingen van alle eenheden.
2. Trek 20 mm van de totale breedteafmetingen af.

Voorbeeld:

Een kooksectie van 720 mm + een tafelafzuigkap van 180 mm + een gaskooksectie van 360 mm.

1. 720+180+360 = 1260 mm.
2. Breedte van de opening: 1260 - 20 = 1240 mm.

Min. 150 mm tot brandbaar materiaal.

Min. 50 mm tot onbrandbaar materiaal.

Montage:

Bij de montage van meerdere eenheden bij elkaar moet u een verstevigingsbalk tussen elke eenheid gebruiken, alsmede de bijgeleverde siliconenkit (zie afb.)

1. Zaag een opening in het aanrechtblad volgens de berekende afmetingen.
2. Leg de afzonderlijke eenheden omgekeerd op een zachte onderlaag. Pas op dat de bovenkant geen krassen oploopt.
3. Monteer de bevestigingsbeslagen in de openingen in de zijkanten van de bodem van de eenheden (zie afb.).
4. Leg de eerste eenheid in de opening.
5. Giet siliconenkit in de twee hoeken die de volgende eenheid raken (zie afb.). LET OP!
   Gebruik uitsluitend de bijgeleverde siliconenkit omdat deze geschikt is voor de hoge temperatuur van het apparaat.
6. Schuif een verstevigingsbalk tegen de eenheid aan. Giet siliconenkit op de verstevigingsbalk (zie afb.).
7. Draai de bevestigingsbeslagen vast aan het aanrechtblad met een kruiskop-schroevendraaier.
8. Herhaal het proces voor de overige eenheden.

Om de verbinding tussen de geïnstalleerde eenheden te optimaliseren, kunt u de spleet tussen het glas met siliconenkit voegen:

1. Verwijder de aluminium panelen op de eenheden.
2. Spuit een streep siliconenkit tussen het glas. Gebruik uitsluitend de bijgeleverde siliconenkit omdat deze geschikt is voor de hoge temperaturen van het apparaat. (Fig. 1)
3. Spuit een beetje zeepwater (handafwasmiddel) op de siliconenstreep.
4. Druk het rubberblok stevig tegen het glas en duw het langzaam van de achternaar de voorkant. (Fig. 2)
5. Laat de siliconenkit tot de volgende dag harden.
6. Verwijder de resterende siliconenlaag op de glasplaat met de bijgeleverde scheermesschraper. Pas op: beschadig de siliconenkit in de spleet niet. Werk altijd uitsluitend in de lengterichting van de verbinding.
7. Wrijf de glasplaat helemaal schoon met het bijgeleverde reinigingsmiddel voor glaskeramiekplaten.

Overzicht van de uitwendige breedteafmetingen van de eenheden

180 mm

Tafelafzuigkap.

360 mm

Glaskeramische kooksectie met 2 zones.

Gaskooksectie met 2 pitten.

Inductiekooksectie met 2 zones.

Grill.

Grill/Friteuse.

Wok.

580 mm

Glaskeramische kooksectie met 4 zones.

Gaskooksectie met 4 pitten.

720 mm

Glaskeramische kooksectie met 4 zones.

Gaskooksectie met 4 pitten.

Inductiekooksectie met 4 zones.

Service

Voordat u contact opneemt met de serviceafdeling - Technische adviezen

Problemen	Oplossing
De kooksectie werkt niet......	Controleer of de gasaansluiting open staat. Controleer of de gas-fles leeg is.
De gasvlam brandt slecht......	Controleer of de branderring en de branderdop correct zijn geplaatst. Zie het hoofdstuk “Zo gaat u te werk...De branders”.
De elektrische ontsteking werkt niet.....	Controleer het HFI-relais en de zekeringen.
Als u de bedieningsknop loslaat, gaat de vlam weer uit	Zorg ervoor dat u de bedien-ingsknop helemaal indrukt en houd hem gedurende 10 seconden ingedrukt.

Service en reserveonderdelen

Als de werkzaamheden worden uitgevoerd door iemand die niet deskundig is, kunnen personen letsel oplopen en/of kan het apparaat worden beschadigd en de kwaliteit van het apparaat verminderen.

Als tijdens de reclamatieperiode wijzigingen aan het apparaat moeten worden aangebracht of reparaties moeten worden uitgevoerd, mag dit uitsluitend worden gedaan door Electrolux Service of door een serviceorganisatie die door voornoemd bedrijf is goedgekeurd.

Als er problemen met het apparaat ontstaan, staan in het hoofdstuk “Voordat u contact opneemt met de serviceafdeling” voorstellen om de problemen op te lossen. Als u contact met de serviceafdeling opneemt voor een probleem waar- voor de oplossing in dit hoofdstuk staat beschreven, loopt u kans dat u voor het servicebezoek moet betalen. Dit geldt ook als het apparaat is gebruikt voor een ander doel dan waarvoor het bedoeld is.

Kan het probleem niet met behulp van het hoofdstuk “Voordat u contact opneemt met de serviceafdeling” worden verholpen, of als u reserveonderdelen nodig heeft, kunt u het volgende nummer bellen:

02-363444

Als u dit nummer belt, wordt u automatisch met het dichtstbijzijnde servicecenter doorverbonden.

Bij de aanvraag voor service of reserveonderdelen dient u het modelnummer, het serienummer en het productnummer op te geven. U vindt deze op de voorzijde van deze gebruiksaanwijzing.

Gebruik uitsluitend originele reserveonderdelen.

Waarborgvoorwaarden

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd.

Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet. Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.

2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.

3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.

4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.

5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik

6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

- chemische en elektrochemische inwerking van water,

- abnormale milieuomstandigheden in het algemeen

- voor het toestel oneigenlijke bedrijfsomstandigheden

- contact met agressieve stoffen.

1. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.
2. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
3. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.
   11.Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
   12.Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
4. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
5. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
6. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.
   In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteeweg, 719

1502 LEMBEEK

Tél. [phone]
