GEBRUIKSAANWIJZING RB 24EAP HITACHI

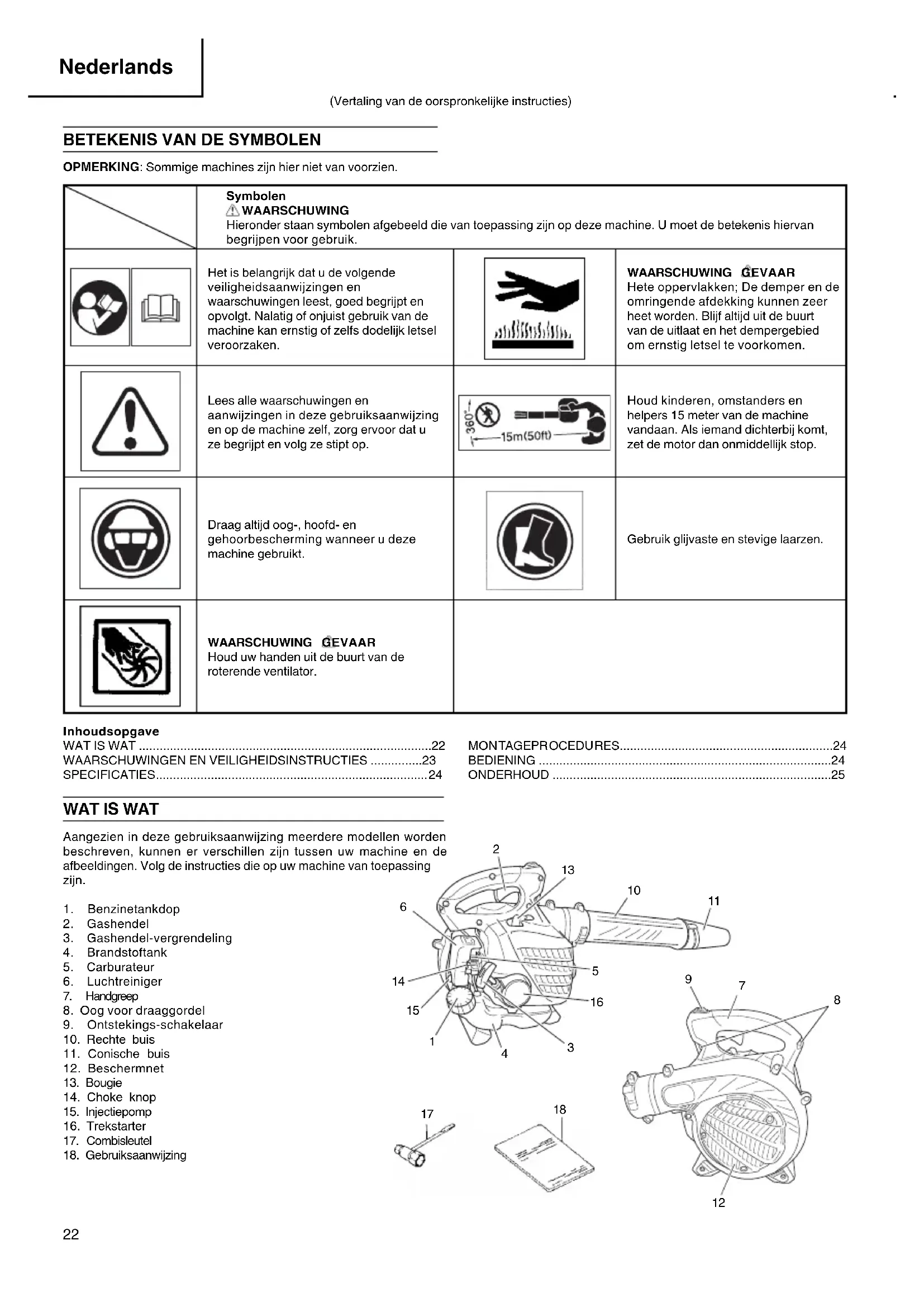

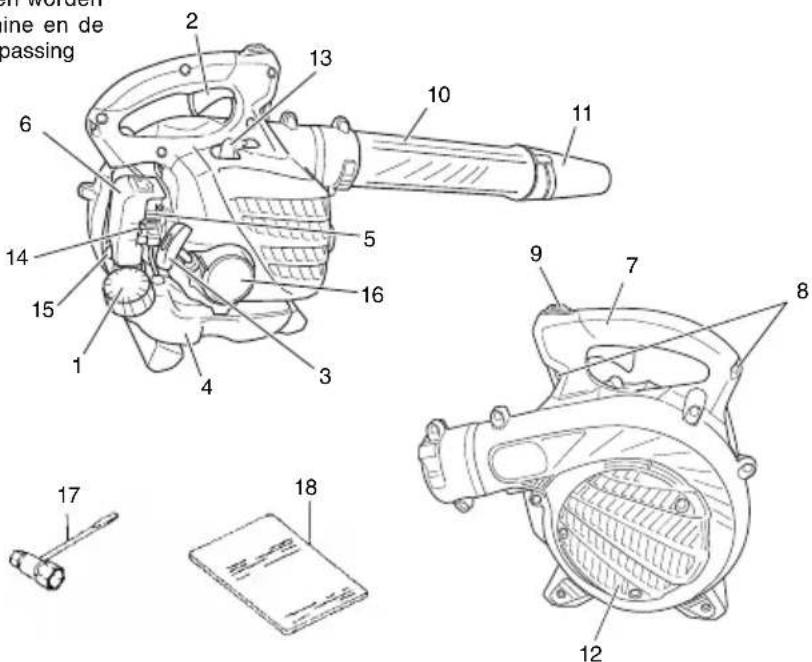

000BookRB24EAPWE.indb21000BookRB24EAPWE.indb21 2017/02/2014:35:142017/02/2014:35:14WAT IS WAT Aangezien in deze gebruiksaanwijzing meerdere modellen worden beschreven, kunnen er verschillen zijn tussen uw machine en de afbeeldingen. Volg de instructies die op uw machine van toepassing zijn.

8. Oog voor draaggordel

9. Ontstekings-schakelaar

18. Gebruiksaanwijzing

OPMERKING: Sommige machines zijn hier niet van voorzien. Symbolen WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor gebruik. Het is belangrijk dat u de volgende veiligheidsaanwijzingen en waarschuwingen leest, goed begrijpt en opvolgt. Nalatig of onjuist gebruik van de machine kan ernstig of zelfs dodelijk letsel veroorzaken. WAARSCHUWING GEVAAR Hete oppervlakken; De demper en de omringende afdekking kunnen zeer heet worden. Blijf altijd uit de buurt van de uitlaat en het dempergebied om ernstig letsel te voorkomen. Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zelf, zorg ervoor dat u ze begrijpt en volg ze stipt op. Houd kinderen, omstanders en helpers 15 meter van de machine vandaan. Als iemand dichterbij komt, zet de motor dan onmiddellijk stop. Draag altijd oog-, hoofd- en gehoorbescherming wanneer u deze machine gebruikt. Gebruik glijvaste en stevige laarzen. WAARSCHUWING GEVAAR Houd uw handen uit de buurt van de roterende ventilator. Inhoudsopgave

(Vertaling van de oorspronkelijke instructies)

BEDIENING .....................................................................................24 ONDERHOUD .................................................................................25 000BookRB24EAPWE.indb22000BookRB24EAPWE.indb22 2017/02/2014:35:142017/02/2014:35:14WAARSCHUWINGEN EN VEILIGHEIDSINSTRUCTIES Veiligheid van de gebruiker ○ Tijdens de werkzaamheden moet een stofmasker gedragen worden. ○ Draag altijd een vizier of veiligheidsbril. ○ Draag altijd een dikke, lange boek, laarzen en handschoenen. Draag geen loszittende kleding, sieraden, een korte broek, sandalen en werk nooit blootsvoets. Draag lang haar samengebonden zodat het maximaal schouderlang is. ○ Gebruik deze machine niet wanneer u moe of ziek bent, of alcohol, drugs of medicijnen heeft ingenomen. ○ Laat in geen geval kinderen of onervaren personen de machine gebruiken. ○ Draag gehoorbescherming. Let op uw omgeving. Let op omstanders die eventueel problemen aangeven. Verwijder veiligheidsuitrusting pas nadat de motor volledig gestopt is. ○ Draag hoofdbescherming. ○ Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw. Inademen van uitlaatgassen kan dodelijk zijn. ○ Houd de handgrepen vrij van olie en brandstof. ○ Houd uw handen uit de buurt van bewegende of hete delen. ○ Houd de machine nooit aan de blaaspijpvast. ○ Als de machine uitgeschakeld is, controleer eerst of de motor stil staat, voordat u de machine neerzet. ○ Wanneer de werkzaamheden lang duren, moet u regelmatig pauzeren om lichamelijk letsel als gevolg van de trillingen van de machine (fenomeen van Raynaud/"dode" vingers) te voorkomen. WAARSCHUWING ○ Systemen voor het dempen van de trillingen kunnen niet garanderen dat u geen fenomeen van Raynaud ("dode" vingers) of carpale-tunnelsyndroom kunt oplopen. Daarom moeten gebruikers die regelmatig en/of langdurig met de machine werken de toestand van hun handen en vingers zorgvuldig in de gaten houden. Als u merkt dat één van de bovengenoemde klachten zich voordoet, moet u onmiddellijk een arts raadplegen. ○ Als u medische elektrische/elektronische apparatuur gebruikt, zoals een pacemaker, moet u eerst uw arts raadplegen en contact opnemen met de fabrikant van de apparatuur voordat u elektrisch of op andere wijze aangedreven gereedschap gaat gebruiken. Veiligheid/beveiliging van de machine ○ Controleer de machine elke keer voor u hem gaat gebruiken. Vervang beschadigde onderdelen. Controleer of er brandstofl ekken zijn en of alle bevestigingsmiddelen aanwezig zijn en goed vast zitten. ○ Vervang onderdelen met barsten of stukjes eraf, of onderdelen die op een andere manier beschadigd zijn voor u de machine gaat gebruiken. ○ Controleer of de beschermkap correct is bevestigd. ○ Houd anderen uit de buurt wanneer u de carburateur afstelt. ○ Gebruik uitsluitend accessoires die speciaal voor deze machine worden aanbevolen door de fabrikant. WAARSCHUWING Breng in geen geval wijzigingen aan de machine aan. Gebruik de machine in geen geval voor werkzaamheden waar deze niet voor bedoeld is. Veiligheid en brandstof ○ Brandstof is uiterst licht ontvlambaar en u kunt ernstig persoonlijk letsel oplopen door de dampen in te ademen of brandstof op uw lichaam te morsen. Wees altijd voorzichtig bij het werken met brandstof. Zorg altijd voor een goede ventilatie wanneer u brandstof binnen een gebouw gebruikt. ○ Meng en tank brandstof in de buitenlucht en buiten bereik van vonken en vlammen. ○ Gebruik een voor brandstof goedgekeurde tank of jerrycan. ○ Rook niet en sta roken ook niet toe in de buurt van brandstof of van de machine zelf wanneer de machine wordt gebruikt. ○ Veeg alle gemorste brandstof weg voor u de motor start. ○ Ga minstens 3 meter van de plaats waar u getankt heeft vandaan voor u de motor start. ○ Stop de motor voor u de brandstofdop verwijdert. ○ Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kan lekken. ○ Bewaar de machine en de brandstof op een plek waar de brandstofdampen niet kunnen worden ontstoken door vonken of open vuur van bijv. geisers, boilers, elektrische motoren of schakelaars, verwarmingstoestellen enz. WAARSCHUWING Brandstof is licht ontvlambaar, kan ontploff en en is schadelijk wanneer de dampen ervan worden ingeademd; wees dus bijzonder voorzichtig wanneer u met brandstof omgaat of tankt. Blower veiligheid ○ Gebruik de machine op normale tijden, niet te vroeg ʼs morgens of te laat ’s avonds, om overlast te voorkomen. Houd u aan de ter plaatse gebruikelijke tijden. Deze tijden zijn meestal van

9.00 uur ʼs morgens tot 5.00 uur ʼs middags, van maandag t/m

zaterdag. ○ Richt de luchtstraal nooit op omstanders en let op dat zich niemand in de nabijheid van uw werkplek bevindt. Zorg ervoor dat de luchtstraal niet op glas, omheiningen, autoʼs enz. gericht is. ○ Wees voorzichtig bij het gebruik van de unit/machine op een oneff en stoep, bij gaten in het terrein of andere onstabiele ondergronden. ○ Als u de machine onbewaakt moet achterlaten, neem dan alle mogelijke voorzorgsmaatregelen in acht, zoals bijv. het stopzetten van de machine. ○ Gebruik de unit/machine nooit zonder dat de beschermingsinrichtingen, blaaspijpen of andere beschermende voorzieningen gemonteerd zijn. (Indien aanwezig) ○ Houd iedereen, waaronder kinderen, dieren, omstanders en helpers, buiten de 15 meter gevarenzone. Stop de motor onmiddellijk als er iemand op u af komt. ○ Houd de motor altijd rechts van uw lichaam. ○ Zorg ervoor dat u stevig staat en goed in evenwicht blijft. Reik niet te ver. ○ Houd alle lichaamsdelen uit de buurt van de geluiddemper. ○ Neem altijd een EHBO-doos mee wanneer u met elektrisch gereedschap werkt. ○ Start de motor niet en laat de motor niet lopen in een afgesloten ruimte of gebouw en/of in de buurt van ontvlambare vloeistoff en. Inademen van uitlaatgassen kan dodelijk zijn. Veilig onderhoud ○ Voer onderhoud aan de machine uit volgens de aanbevolen procedures. ○ Haal de kap van de bougie voordat u onderhoud uitvoert, behalve voor het afstellen van de carburateur. ○ Houd anderen uit de buurt wanneer u de carburateur afstelt. ○ Gebruik uitsluitend originele Hitachi vervangingsonderdelen, zoals aanbevolen door de fabrikant. LET OP Demonteer de trekstarter niet. Het risico bestaat dat u gewond raakt doordat de veer van de trekstarter losschiet. Vervoer en opslag ○ Draag de machine alleen wanneer de motor gestopt is en met de uitlaat weg van uw lichaam. ○ Laat de motor afkoelen, maak de brandstoftank leeg en zorg ervoor dat de machine goed vast zit voordat u de machine opbergt of in een voertuig gaat vervoeren. ○ Maak de brandstoftank helemaal leeg voor u de machine opbergt. We raden u aan de tank elke keer nadat u de machine gebruikt heeft, leeg te maken. Als er brandstof in de tank blijft zitten, moet u ervoor zorgen dat er geen brandstof kan lekken. ○ Bewaar de machine buiten bereik van kinderen. ○ Maak de machine schoon, voer het vereiste onderhoud uit en bewaar de machine op een droge plek. ○ Controleer of de motor volledig uit staat voordat u de machine vervoert of opbergt. Nederlands

Als er zich situaties voordoen die niet in deze gebruiksaanwijzing behandeld worden, wees dan voorzichtig en gebruik uw verstand. Neem contact op met uw Hitachi dealer als u hulp nodig heeft. Let in het bijzonder op aanwijzingen die beginnen met de volgende woorden: WAARSCHUWING Geeft aan dat er een verhoogd risico bestaat op ernstig persoonlijk letsel of zelfs de dood als de aanwijzingen niet worden opgevolgd. LET OP Geeft aan dat er risico bestaat op persoonlijk letsel of zaakschade als de aanwijzingen niet worden opgevolgd. OPMERKING Nuttige informatie voor correct functioneren en gebruik van de machine. SPECIFICATIES Model

Geluidsdruk Lw gemeten (dB(A)) volgens ISO22868 107*

) volgens ISO22867 12 Onnauwkeurigheid (m/s

)1,0 *1: Gelijkwaardige geluidsniveaus/trillingsniveaus zijn berekend als de tijdgewogen energiesom van de geluids-/trillingsniveaus onder verschillende werkomstandigheden met de volgende tijdsindeling: 1/7 stationair, 6/7 max. toerental. *2: ANSI B175.2

• Alle gegevens kunnen zonder kennisgeving gewijzigd worden. MONTAGEPROCEDURES Blaaspijpen aan het hoofdgedeelte (Afb. 1) Controleer het hoofdgedeelte en de toebehoren. Sluit de rechte buis (1) stevig aan. Lijn het vooruitstekende deel (2) van de rechte buis uit met de gleuf (3) in het blowerhuis en schuif de buis in het blowerhuis. Draai de buis met de wijzers van de klok mee totdat deze goed vastzit. Conische buis naar rechte buis (Afb. 2) ○ Lijn de gleuf (5) in de conische buis (6) en het vooruitstekende deel (4) op de rechte buis (1) uit en draai de conische buis op zijn plaats. BEDIENING Brandstof (Afb. 3) WAARSCHUWING ○ Deze de machine heeft een tweetaktmotor. Gebruik daarom altijd mengsmering, oftewel benzine gemengd met olie. Zorg voor een goede ventilatie wanneer u tankt of omgaat met brandstof. ○ Brandstoff en zijn uiterst licht ontvlambaar en u kunt ernstig persoonlijk letsel oplopen door de dampen in te ademen of brandstof op lichaamsdelen te morsen. Wees altijd voorzichtig en blijf goed opletten bij de omgang met brandstof. Zorg altijd voor een goede ventilatie wanneer u brandstof binnen een gebouw gebruikt. Brandstof ○ Gebruik altijd 89 octaan loodvrije merkbenzine. ○ Gebruik echte tweetaktbrandstof of een benzine-oliemengsel van 25:1 tot 50:1; raadpleeg voor de juiste verhouding de verpakking van de tweetaktolie in kwestie of uw Hitachi dealer. ○ Als er geen echte tweetaktbrandstof beschikbaar is, gebruik dan een kwaliteitsolie die uitdrukkelijk geschikt is voor gebruik in luchtgekoelde tweetaktmotoren (JASO FC GRADE OIL of ISO EGC GRADE). Gebruik geen BIA of TCW (voor watergekoelde tweetaktmotoren) mengolie. ○ Gebruik nooit viertaktolie of afgewerkte olie. ○ Meng de benzine en de olie in een aparte, schone jerrycan. Vul de jerrycan met de helft van de hoeveelheid benzine die u gaat gebruiken. Voeg de volledige hoeveelheid olie toe. Meng het benzine-oliemengsel (schudden). Voeg tenslotte de resterende hoeveelheid benzine toe. Meng (schud) het brandstofmengsel nog eens goed voor u het in de tank doet. Tanken WAARSCHUWING ○ Schakel de motor altijd uit en laat deze een paar minuten afkoelen voordat u gaat tanken. ○ Maak de tank voorzichtig open om eventueel onder druk staande gassen te laten ontsnappen. ○ Draai na het tanken de dop weer goed op de tank. ○ Ga met de zeis minstens 3 meter van de plek waar u getankt heeft vandaan voor u de motor probeert te starten. ○ Zorg ervoor dat bij de omgang met of het bijvullen van brandstof niet gerookt wordt en dat zich geen vonken of vlammen kunnen vormen. ○ Was eventueel op uw kleding gemorste brandstof er onmiddellijk uit met zeep of een wasmiddel. ○ Controleer of er nergens brandstof lekt na het tanken. Maak voor u gaat tanken de tankdop en omstreken netjes schoon zodat er geen vuil in de tank kan vallen. Zorg ervoor dat de brandstof goed gemengd is door voor het tanken de jerrycan goed te schudden. Starten LET OP Start de machine niet als de leiding en het beschermnet geblokkeerd worden.

1. Zet de schakelaar (7) in de stand AAN. (Afb. 4)

• Druk ongeveer 10 keer op de opvoerpomp (8), zodat er brandstof in de carburateur stroomt. (Afb. 5)

2. Zet de choke hendel in de positie GESLOTEN. (Afb. 6).

3. Trek met een korte ruk aan de trekstarter en zorg ervoor dat u

de starter goed in uw hand houdt, zodat hij niet plotseling terug kan schieten. (Afb. 7)

5. Na het opstarten moet de machine ongeveer 2–3 minuten warm

lopen voordat ze belast kan worden.

• Als de motor afslaat en moeilijk opnieuw kan worden gestart, moet u de motor laten afkoelen voordat u deze opnieuw start. Gebruik van de blower (Afb. 8) ○ Zet de machine op een lage snelheid om bladeren en droog gras weg te blazen. ○ Zet de machine op een gemiddelde snelheid om natte bladeren en nat gras weg te blazen. ○ Zet de machine op een hoge snelheid om kiezelstenen, vuil of ander zwaar materiaal weg te blazen. WAARSCHUWING ○ Richt de luchtstraal niet op mensen of dieren. ○ Gebruik de unit op een goed geventileerde plaats. ○ Voer geen montage- of demontage werkzaamheden uit, terwijl de machine in werking is of als dit persoonlijk letsel tot gevolg kan hebben. ○ Raak de geluiddemper, de bougie of andere metalen delen nooit aan, zo lang de machine in werking is of onmiddellijk nadat u de machine stop gezet heeft. LET OP Deze blower is ontworpen om met alle blaaspijpen gebruikt te worden. Hij mag nooit gebruikt worden zonder de rechte buis en conische buis. Stoppen (Afb. 9) Verlaag de snelheid van de motor, laat hem enkele minuten onbelast draaien en schakel dan de ontstekingsknop uit. ONDERHOUD

BEVOEGDE BEDRIJVEN OF PERSONEN. Afstellen van de carburateur (Afb. 10) In de carburateur wordt de brandstof gemengd met lucht. De carburateur wordt bij het testen van de motor in de fabriek op de basisafstelling ingesteld. Afhankelijk van het klimaat en de hoogte kunnen er verdere aanpassingen nodig zijn. De carburateur heeft één afstelmogelijkheid: T = stelschroef stationair toerental. Afstelling stationair toerental (T) Controleer of het luchtfi lter schoon is. Als afstelling vereist is, draait u de STATIONAIR stelschroef (T) dicht (naar rechts) om het motortoerental te verhogen of open (naar links) om het motortoerental te verlagen. Het standaard stationair toerental is 2800–3200 toeren per minuut. AANBEVELING DE AANPASSING VAN DE CARBURATEUR MOET DOOR

ERVAREN EN DESKUNDIGE VAKMENSEN GEBEUREN, WIJ

ADVISEREN OM HET APPARAAT NAAR DE HITACHI DEALER TE BRENGEN. Luchtfi lter (Afb. 11) Het luchtfi lter moet regelmatig vrijgemaakt worden van stof en vuil om te voorkomen dat: ○ de carburateur storingen gaat vertonen ○ de motor slecht start ○ de motor minder vermogen levert ○ de onderdelen van de motor onnodig slijten ○ het brandstofverbruik abnormaal hoog wordt Verwijder de luchtzuiveringsafdekking door het treklipje op de bovenkant heen en weer te bewegen. Maak het luchtfi lter elke dag of nog vaker schoon als u in een stoffi ge omgeving werkt. Schoonmaken van het luchtfi lter Open de luchtfi lterkap en het luchtfi lter. Was het fi lter in warm sop. Controleer of het fi lter goed droog is voor u het terugzet. Een luchtfi lter dat geruime tijd gebruikt is, kan meestal niet meer helemaal schoongemaakt worden. Het luchtfi lter moet daarom regelmatig vervangen worden door een nieuw. Een beschadigd of kapot fi lter moet onmiddellijk vervangen worden. Brandstoffi lter (Afb. 12) Laat alle brandstof uit de tank lopen en trek het brandstoffi lter uit de tank. Trek het fi lterelement uit de houder en spoel het met warm water en een reinigingsmiddel. Spoel grondig totdat alle sporen van het reinigingsmiddel verwijderd zijn. Pers, niet wringen, het overtollige water uit het fi lter en laat dit aan de lucht drogen. OPMERKING Vervang het fi lterelement als het na verloop van tijd hard is geworden door stof en vuil. Bougie (Afb. 13) De toestand van de bougie wordt negatief beïnvloed door: ○ een verkeerde afstelling van de carburateur ○ een verkeerde mengsmering (te veel olie in de benzine) ○ een vuil luchtfi lter ○ zware werkomstandigheden (bijv. kou) Deze factoren veroorzaken afzettingen op de elektroden van de bougie, wat kan leiden tot storingen en startproblemen. Als de motor vermogen tekort komt, moeilijk start of slecht stationair loopt, controleer dan eerst de bougie. Als de bougie vuil is, maak hem dan schoon en controleer de afstand tussen de elektroden. Corrigeer de afstand indien nodig. De juiste afstand is 0,6 mm. De bougie moet elke 100 bedrijfsuren vervangen worden, of eerder, als de elektroden weggevreten zijn. OPMERKING In sommige gebieden is een bougie met een weerstand vereist om de machine te ontstoren. Als deze machine oorspronkelijk voorzien was van een bougie met een ingebouwde ontstoringsweerstand, dient u ter vervanging gebruik te maken van hetzelfde type bougie. Onderhoudsschema Hieronder treft u nog enkele algemene onderhoudsinstructies aan. Neem voor verdere informatie contact op met uw Hitachi dealer. Dagelijks onderhoud ○ Maak de buitenkant van de machine schoon. ○ Controleer de stofbescherming op beschadiging of scheuren. Vervang de bescherming als deze beschadigd is of scheuren vertoont. ○ Controleer of alle bouten en moeren goed vast zitten. Wekelijks onderhoud ○ Controleer de trekstarter, in het bijzonder het koord.

Maak de buitenkant van de bougie schoon. ○ Verwijder de bougie en controleer de afstand tussen de elektroden. Corrigeer deze afstand tot 0,6 mm of vervang de bougie. ○ Maak het luchtfi lter schoon. Maandelijks onderhoud ○ Spoel de brandstoftank met schone benzine en maak het brandstoffi lter schoon. ○ Maak de buitenkant en de omgeving van de carburateur schoon. Driemaandelijks onderhoud ○ Maak de koelribben van de cilinder schoon. ○ Maak de ventilator en de omgeving ervan schoon. ○ Haal roet en koolafzetting uit de uitlaat. 000BookRB24EAPWE.indb25000BookRB24EAPWE.indb25 2017/02/2014:35:152017/02/2014:35:15Nederlands

LET OP Het reinigen van de koelribben, ventilator en uitlaat dient te worden gedaan door een offi cieel HITACHI servicecentrum. OPMERKING Als u de onderdelen bij de dichtstbijzijnde vakhandelaar bestelt, maak dan a.u.b. gebruik van het onderdeelnummer dat in het betreff ende gedeelte van de instructies aangegeven is. 000BookRB24EAPWE.indb26000BookRB24EAPWE.indb26 2017/02/2014:35:152017/02/2014:35:15¿QUÉ ES QUÉ? Puesto que este manual cubre varios modelos, puede que existan diferencias entre los dibujos y su unidad. Utilice las instrucciones que se refi eran a su unidad.

EN15503: 2009 Aanvulling V (2000/14/EC): Voor informatie over de lawaai-emissie wordt u verwezen naar het hoofdstuk met de specifi caties. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op produkten voorzien van de CEmarkeringen. Deutsch EG-KONFORMITÄTSERKLÄRUNG Español DECLARACIÓN DE CONFORMIDAD DE LA CE (Gilt nur für Europa) Wir erklären unter unserer Alleinverantwortung, dass dieses Produkt konform zu den Richtlinien 2006/42/EG, 2014/30/EU und 2000/14/EG ist. Die nachfolgenden Standards wurden in Betracht gezogen.
