Produkttyp	Thermischer Laubbläser
Marke	Hitachi
Modell	RB 24EAP
Hubraum	23,9 ml
Trockengewicht	3,9 kg
Kraftstofftankinhalt	0,52 l
Zündkerze	NGK BMR7A
Schallleistungspegel (LwA)	109 dB(A)
Schalldruckpegel (LpA)	87 dB(A) (CEN)
Vibrationsniveau	12 m/s²
Motor	2-Takt, luftgekühlt
Kraftstoff	Mischung aus bleifreiem Benzin 89 Oktan und 2-Takt-Öl (25:1 bis 50:1)
Leerlaufdrehzahl	2800-3200 U/min
Elektrodenabstand der Zündkerze	0,6 mm
Sicherheitsabstand	15 Meter
Mitgeliefertes Zubehör	Gerades Rohr, konisches Rohr, Mehrfach-Steckschlüssel
Sicherheitsmerkmale	Ein-/Ausschalter, Schutznetz, Anti-Vibrationssystem
Regelmäßige Wartung	Reinigung des Luftfilters, Kraftstofffilters, der Zündkerze und der Kühlrippen
Vorgesehene Verwendung	Blasen von Laub, Gras, Kies und leichtem Schutt

Häufig gestellte Fragen - RB 24EAP HITACHI

Welchen Kraftstoff für den Laubbläser RB 24EAP verwenden?

Verwenden Sie eine Mischung aus bleifreiem Benzin (Oktanzahl 89) und 2-Takt-Motoröl im Verhältnis 25:1 bis 50:1. Beachten Sie den Öltank oder einen Hitachi-Händler für das genaue Verhältnis.

Wie starte ich den Hitachi Laubbläser RB 24EAP?

Stellen Sie den Schalter auf ON, drücken Sie 10 Mal auf den Primerballen, schließen Sie den Choke, ziehen Sie kräftig am Starterseil. Sobald erste Zündaussetzer auftreten, öffnen Sie den Choke und ziehen Sie erneut. Lassen Sie das Gerät vor dem Gebrauch 2-3 Minuten warmlaufen.

Welcher Sicherheitsabstand muss eingehalten werden?

Halten Sie Kinder, Zuschauer und Helfer in einem Abstand von mehr als 15 Metern zum Gerät. Stoppen Sie sofort den Motor, wenn sich jemand nähert.

Wie reinige ich den Luftfilter?

Entfernen Sie den Filterdeckel, indem Sie die Lasche drücken. Waschen Sie den Filter mit warmem Seifenwasser, trocknen Sie ihn gründlich, bevor Sie ihn wieder einbauen. Ersetzen Sie ihn, wenn er beschädigt oder zu stark verschmutzt ist.

Welcher Elektrodenabstand der Zündkerze ist korrekt?

Der Abstand sollte 0,6 mm betragen. Überprüfen und ggf. einstellen. Ersetzen Sie die Zündkerze nach etwa 100 Betriebsstunden.

Kann ich den Laubbläser ohne die Rohre verwenden?

Nein, das Gerät darf nur mit montiertem geradem und konischem Rohr verwendet werden. Niemals ohne diese Zubehörteile betreiben.

Wie lagere ich den Laubbläser nach dem Gebrauch?

Lassen Sie den Motor abkühlen, leeren Sie den Kraftstofftank, reinigen Sie das Gerät und lagern Sie es an einem trockenen Ort, außerhalb der Reichweite von Kindern. Stellen Sie sicher, dass der Schalter auf STOP steht.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie den Schalter (Position ON), die Kraftstoffzufuhr, den Zustand von Luftfilter und Zündkerze. Wiederholen Sie den Startvorgang. Wenn der Motor ausgeht, lassen Sie ihn abkühlen, bevor Sie es erneut versuchen.

Wie hoch ist der Geräuschpegel des Laubbläsers?

Der Schallleistungspegel (LwA) beträgt 109 dB(A) und der Schalldruckpegel (LpA) beträgt 87 dB(A) gemäß CEN. Tragen Sie stets Gehörschutz.

Wo finde ich Ersatzteile für den RB 24EAP?

Verwenden Sie nur Original-Hitachi-Ersatzteile. Kontaktieren Sie einen autorisierten Hitachi-Händler, um die Teile zu bestellen, unter Verwendung der Referenznummern aus der Ersatzteilliste im Handbuch.

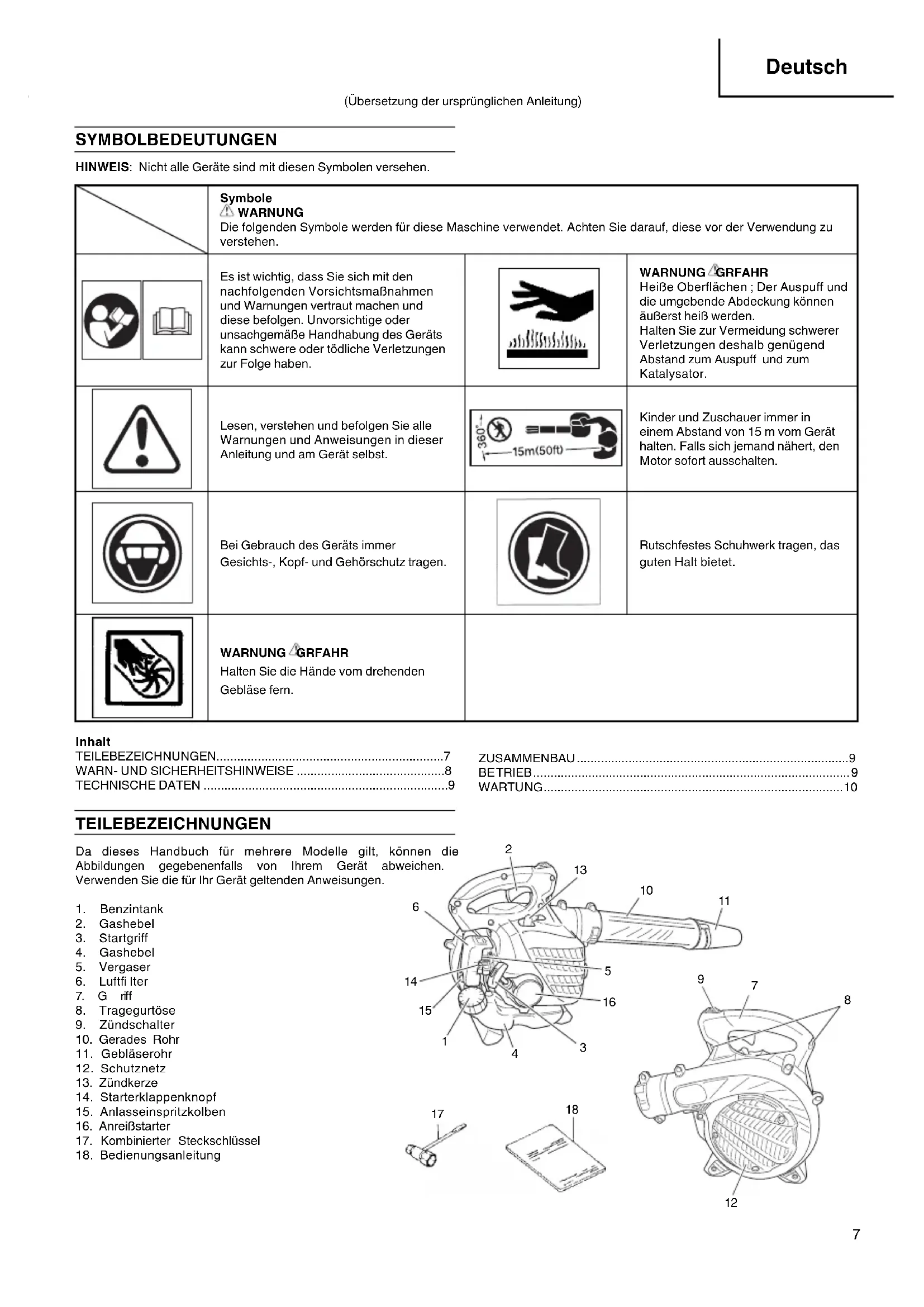

BEDIENUNGSANLEITUNG RB 24EAP HITACHI

Lesen Sie vor der Verwendung diese Anleitung sorgfältig durch.

HINWEIS: Nicht alle Geräte sind mit diesen Symbolen versehen.

	Symbole⚠ WARNINGDie folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.
	Es ist wichtig, dass Sie sich mit den nachfolgenden Vorsichtsmaßnahmen und Warnungen vertraut machen und diese befolgen. Unvorsichtige oder unsachgemäße Handhabung des Geräts kann schwere oder tödliche Verletzungen zur Folge haben.		WARNING ▲GRFAHRHeiße Oberflächen ; Der Auspuff und die umgebende Abdeckung können äußerst heiß werden.Halten Sie zur Vermeidung schwerer Verletzungen deshalb genügend Abstand zum Auspuff und zum Katalysator.
	Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst.		Kinder und Zuschauer immer in einem Abstand von 15 m vom Gerät halten. Falls sich jemand nähert, den Motor sofort ausschalten.
	Bei Gebrauch des Geräts immer Gesichts-, Kopf- und Gehörschutz tragen.		Rutschfestes Schuhwerk tragen, das guten Halt bietet.
	WARNING ▲GRFAHRHalten Sie die Hände vom drehenden Gebläse fern.

Inhalt

TEILEBEZEICHNUNGEN....7

WARN- UND SICHERHEITSHINWEISE 8

TECHNISCHE DATEN 9

ZUSAMMENBAU....9

BETRIEB....9

WARTUNG....10

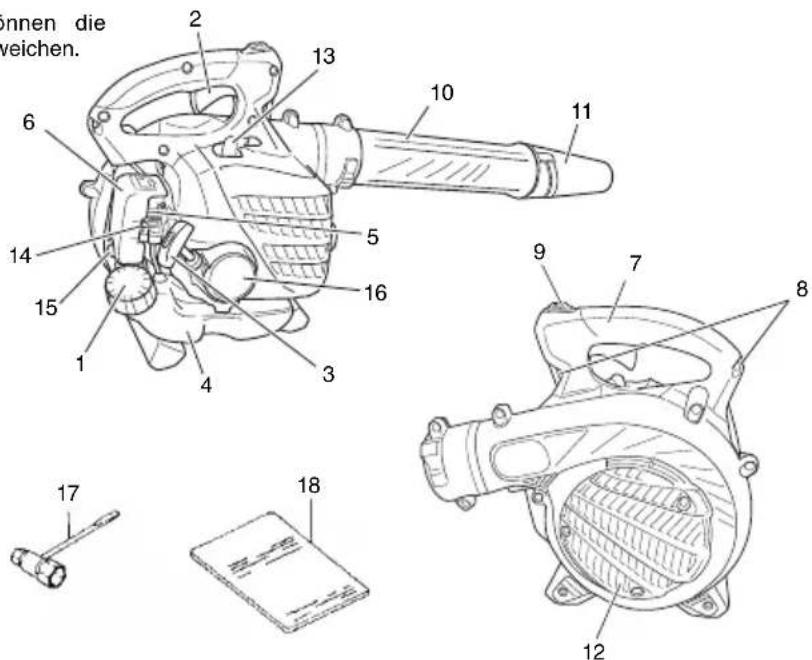

TEILEBEZEICHNUNGEN

Da dieses Handbuch für mehrere Modelle gilt, können die Abbildungen gegebenenfalls von Ihrem Gerät abweichen. Verwenden Sie die für Ihr Gerät geltenden Anweisungen.

1. Benzintank
2. Gashebel
3. Startgriff
4. Gashebel
5. Vergaser
6. Luftfi Iter
7. G riff
8. Tragegurtöse
9. Zündschalter
10. Gerades Rohr
11. Gebläserohr
12. Schutznetz
13. Zündkerze
14. Starterklappenknopf
15. Anlasseinspritzkolben
16. Anreißstarter
17. Kombinierter Steckschlüssel
18. Bedienungsanleitung

onnen die weichen. 2 13 10 11 6 5 14 16 15 3 4 9 7 8 17 18 12

WARN- UND SICHERHEITSHINWEISE

Bedienersicherheit

○ Beim Betrieb eine Staubschutzmaske tragen!

○ Immer einen Gesichtsschutz bzw. eine Schutzbrille tragen.

Stets schwere lange Hosen, Stiefel und Handschuhe tragen. Das Arbeiten mit lockerer Kleidung, Schmuck, kurzen Hosen, Sandalen oder barfuß ist zu vermeiden. Das sichern, dass es nicht bis zu den Schultern herunterhängt.

Das Gerät darf nicht von Personen bedient werden, die übermüdet oder krank sind oder unter Alkohol- oder Medikamenteneinfluss stehen.

Unter keinen Umständen zulassen, dass ein Kind oder eine unerfahrene Person mit dem Gerät arbeitet.

○ Gehörschutz tragen. Die Umgebung im Auge behalten. Auf Beistehende achten, die unter Umständen ein Problem signalisieren. Die Schutzbekleidung erst nach Abstellen des Motors wieder ablegen.

○ Kopfschutz tragen.

☐ Der Motor darf nie innerhalb geschlossener Räume oder Gebäude gestartet bzw. betrieben werden. Einatmen der Abgase kann den Tod zur Folge haben.

○ Die Griffe frei von Öl und Kraftstoff halten.

○ Hände weg von Sich bewegenden Teiten und heißen Bereichen!

○ Das Gerät nicht am Gebläserohr ergreifen oder halten.

○ Nach dem Ausschalten des Motors unbedingt mit dem Abstellen des Geräts warten, bis der Motor vollständig stillsteht.

○ Bei Dauereinsatz von Zeit zu Zeit eine Pause einlegen als vorbeugende Maßnahme gegen die Weißfingerkrankheit, die durch ständige Vibration verursacht wird.

WARNING

Vibrationsdämpfungssysteme sind kein garantierter Schutz gegen die Weißfingerkrankheit bzw. das Karpaltunnelsyndrom. Daher ist bei regelmäßigem Dauereinsatz des Geräts der Zustand von Fingern und Handwurzel aufmerksam zu beobachten. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen.

○ Träger eines medizinischen elektrischen bzw. elektronischen Geräts (Herzschrittmacher u. dgl.) sollten sich vor dem Gebrauch eines Motorgeräts von Ihrem Arzt sowie dem Hersteller des Geräts diesbezüglich beraten lassen.

Geräte-/Maschinensicherheit

Das Gerät vor jedem Einsatz einer eingehenden Kontrolle unterziehen. Beschädigte Teile ersetzen. Das Gerät auf auslaufenden Kraftstoff untersuchen und sicherstellen, dass alle Befestigungsteile vorhanden und sicher angezogen sind.

○ Gerissene, ausgebrochene oder auf andere Weise beschädigte Teile sind vor dem Einsatz des Gerätes durch neue zu ersetzen.

Es ist darauf zu achten, dass die Schutzvorrichtung ordnungsgemäß angebracht ist.

○ Während der Vergasereinstellung dürfen sich andere Personen nicht in der Nähe aufhalten.

○ Nur das vom Hersteller für dieses Gerät empfohlene Zubehör darf verwendet werden.

WARNING

Keinesfalls das Gerät in irgendeiner Weise abändern. Das Gerät nur für die Zwecke verwenden, für die es bestimmt ist.

Kraftstoff sicherheit

○ Treibstoff ist leicht entflammbar und kann zu schweren Verletzungen führen, wenn er eingeatmet wird oder auf Ihren Körper schwappt. Gehen Sie beim Umgang mit Treibstoff sorgfältig vor. Sorgen Sie beim Umgang mit Treibstoff innerhalb von Gebäuden für ausreichende Belüftung.

Kraftstoff im Freien und von Funken und Feuer entfernt mischen und einfüllen.

○ Einen für Kraftstoffe zugelassenen Behälter verwenden.

In der Nähe des Kraftstoffs, des Geräts sowie beim Arbeiten mit dem Gerät ist das Rauchen zu unterlassen.

○ Vor dem Starten des Motors muss eventuell verschütteter Kraftstoff restlos entfernt werden.

○ Zum Starten des Motors das Gerät mindestens 3 m von der Kraftstoff einfüllstelle entfernen.

○ Vor dem Abnehmen des Tankdeckels den Motor ausschalten.

○ Vor der Einlagerung des Geräts den Kraftstofftank leeren. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft.

Gerät und Kraftstoff an einem Ort lagern, wo Kraftstoffdämpfe nicht mit Funken oder offenen Flammen von Wassererhitzern, Elektromotoren oder elektrischen Schaltern, Öfen usw. in Berührung kommen können.

WARNING

Kraftstoff ist leicht entflammbar, kann explodieren und schadet den Atemwegen, weshalb bei der Handhabung von und der Befüllung mit Kraftstoff entsprechend umsichtig vorzugehen ist.

Sicherheitshinweise zum Betrieb des Gebläses

Betätigen Sie das Gerät/die Maschine nur zu annehmbaren Zeiten, nicht früh morgens oder spät abends, wenn die Leute gestört werden könnten. Befolgen Sie die Arbeitszeit, welche von den örtlichen Verordnungen vorgeschrieben wurde. Die gewöhnlichen Empfehlungen beziehen sich auf eine Arbeitszeit von 9 Uhr morgens bis 5 Uhr nachmittags von Montag bis Samstag.

○ Gegen die Zuschauer die Luftentladung niemals hinrichten. Man soll niemanden in der Nähe der Arbeitszone erlauben. Beim Hinrichrn der Luftentladung darauf bedacht sein Glasanlagen, Kraftfahrzeuge, usw. zu vermeiden.

○ Bei der Verwendung des Werkzeugs auf unebene Bürgersteige, Löcher im Grund oder andere unbeständige Verhältnisse achtsam werden.

Alle möglichen Sicherheitsmassnahmen ergreifen, wann das Werkzeugs unbeaufsichtigt bleibt, wie das Anhalten des Motores.

Das Werkzeugs ohne Schutzvorrichtungen, Blasrohre oder andere Schutzgeräte am Platze niemals betätigen. (Wenn es so ausgerüs tet ist).

○ Kinder, Tiere, Umstehende, Helfer usw. dürfen sich nicht innerhalb der 15 m-Gefahrenzone aufhalten. Den Motor sofort abstellen, wenn sich jemand nähert.

○ Der Motor muss sich immer auf der rechten Körperseite befinden.

○ Auf sicheren Stand und gutes Gleichgewicht achten. Nicht zu weit vorbeugen.

○ Den Schalldämpfer vom Körper fernhalten.

○ Beim Arbeiten mit Motorgeräten stets einen Verbandskasten mitführen.

☐ Der Motor darf nie innerhalb geschlossener Räume oder Gebäude und/oder in der Nähe entflammbarer Flüssigkeiten gestartet bzw. betrieben werden. Einatmen der Abgase kann den Tod zur Folge haben.

Wartungssicherheit

○ Das Gerät vorschriftsmäßig warten.

○ Vor Durchführung von Wartungsarbeiten die Zündkerze entfernen, sofern es sich nicht um eine Vergasereinstellung handelt.

○ Während der Vergasereinstellung dürfen sich andere Personen nicht in der Nähe aufhalten.

○ Nur Original-Ersatzteile von Hitachi verwenden, wie vom Hersteller empfohlen.

VORSICHT

Den Zugstarter nicht zerlegen. Die Feder der Vorrichtung kann Verletzungen verursachen.

Transport und Lagerung

Das Gerät mit ausgeschaltetem Motor tragen und den Schalldämpfer vom Körper fernhalten.

☐ Den Motor abkühlen lassen, den Kraftstofftank entleeren und das Gerät sichern, bevor es gelagert oder in einem Fahrzeug transportiert wird.

○ Vor der Einlagerung des Geräts den Kraftstofftank leeren. Es wird empfohlen, den Kraftstoff nach jedem Einsatz abzulassen. Mit gefülltem Tank ist das Gerät so zu lagern, dass kein Kraftstoff ausläuft.

○ Das Gerät so lagern, dass es nicht in Kinderhände gerät.

Das Gerät sorgfältig reinigen und warten, um es dann an einem trockenen Ort zu lagern.
○ Bei Transport oder Lagerung darauf achten, dass der Zündschalter ausgeschaltet ist.

In Situationen, die nicht in dieser Anleitung behandelt sind, entsprechende Vor- und Umsicht walten lassen. Sollten Sie Hilfe benötigen, wenden Sie sich an Ihren Hitachi-Fachhändler. Abschnitte, denen besondere Aufmerksamkeit gewidmet werden sollte, werden durch folgende Wörter hervorgehoben:

⚠️ WARNING

Kennzeichnet Anweisungen, deren Nichtbefolgung eine schwere Verletzung oder den Tod zur Folge haben kann.

VORSICHT

Kennzeichnet Anweisungen, deren Nichtbefolgung eine Verletzung oder Sachschaden zue Folge haben kann.

HINWEIS

Kennzeichnet nützliche Informationen für den vorschriftsmäßigen Gebrauch.

TECHNISCHE DATEN

Modell	RB24EAP/RB24EA
Motorgröße (ml) 23,9
Zündkerze NGK BMR7A
Trockengewicht (kg) 3,9
Kraftstoff tankvolumen (l) 0,52
SchalldruckpegelLpA (dB (A)nach ISO22868	By ANSI 69^*2 By CEN 87^*1
Unsicherheit (dB (A))	1,8^*1
Schallleistungspegel Lw gemessen (dB (A)) nach ISO22868	107^*1
Schallleistungspegel LwA (dB(A))nach 2000/14/EC	109^*1
Vibrationspegel ( m/s^2 )nach ISO22867	12
Schwankung ( m/s^2 )	1,0

*1: Die entsprechenden Geräusch-/Vibrationspegel werden als zeitgewichtete Energiesumme für Geräusch-/Vibrationspegel unter verschiedenen Arbeitsbedingungen mit folgender Zeitaufteilung berechnet: 1/7 Leerlauf, 6/7 schnell.

*2: ANSI B175.2

* Änderung der technischen Daten jederzeit vorbehalten.

ZUSAMMENBAU

Gebläserohr an Gehäuse (Abb.1)

Gehäuse und Zubehör überprüfen. Das gerade Rohr (1) fest anschließen. Den Vorsprung (2) am geraden Rohr auf die Nut (3) am Gebläsegehäuse ausrichten und das Rohr in das Gebläsegehäuse einschieben.

Das Rohr nach rechts drehen, bis es einrastet.

Gebläserohr auf gerades Rohr (Abb. 2)

○ Bringen Sie die Nut (5) am Gebläserohr (6) und den Vorsprung (4) am geraden Rohr (1) zur Deckung und drehen Sie das Gebläserohr, bis es einrastet.

BETRIEB

Kraftstoff (Abb. 3)

WARNING

Das Gerät/die Maschine ist mit einem Zweitaktmotor ausgestattet. Sie muss daher mit Kraftstoff -Ölgemisch betrieben werden. Beim Handhaben von und Auftanken mit Kraftstoff ist stets für gute Belüftung zu sorgen.
Kraftstoff ist stark entflammbar und kann bei Einatmen oder Hautkontakt schwere Verletzungen verursachen. Kraftstoff stets mit der geboteten Umsicht handhaben. Bei der Handhabung von Kraftstoff in Gebäuden immer auf gute Belüftung achten.

Kraftstoff

○ Stets einen bleifreien Markenkraftstoff mit einer Oktanzahl von 89 oder höher verwenden.
Original-Zweitaktöl oder ein fertiges Zweitaktgemisch in einem Mischungsverhältnis von 25:1 bis 50:1 verwenden. Hierzu die Anweisungen am Zweitaktölbehälter beachten oder den Hitachi-Fachhändler um Rat fragen.
Sollte Original-Zweitaktöl nicht zu beschaffen sein, ein qualitativ hochwertiges Öl mit Korrosionsschutz-Additiv verwenden, das laut Beschriftung speziell für luftgekühlte Zweitaktmotoren geeignet ist (Klassifikation JASO FC oder ISO EGC). Kein BIA-oder TCW-Mischöl (für wassergekühlte Zweitakter) verwenden.
○ Nie Öl für einen Viertaktmotor oder Altöl verwenden.
○ Kraftstoff und Öl immer in einem separaten sauberen Behälter mischen.

Zuerst die Hälfte des zu verwendenden Kraftstoffs einfüllen. Dann die ganze Ölmenge. Die Kraftstoffmischung verrühren (schütteln). Den restlichen Kraftstoff hinzufügen.

Die Kraftstoffmischung sorgfältig verrühren (schütteln), bevor sie in den Tank gefüllt wird.

Auftanken

WARNING

○ Vor dem Auftanken immer den Motor ausschalten und einige Minuten abkühlen lassen.
○ Zum Auffüllen mit Kraftstoff den Kraftstofftankdeckel langsam aufdrehen, um einen eventuellen Überdruck im Tank abzulassen.
○ Den Kraftstofftankdeckel nach dem Auftanken wieder fest zudrehen.
☐ Den Motor das Gerät mindestens 3 m von der Auftankstelle entfernt starten.
○ Rauchen Sie beim Umgang bzw. Einfüllen des Treibstoffs nicht und/oder vermeiden Sie Flammen bzw. Funkenbildung in der Nähe des Treibstoffs.
○ Eventuell auf die Kleidung geratenen Kraftstoff sofort mit Seife auswaschen.
○ Nach dem Auftanken sicherstellen, dass kein Kraftstoff ausläuft.

Vor dem Betanken des Geräts den Bereich um den Tankdeckel gut säubern, damit kein Schmutz in den Tank gerät. Den Behälter vor dem Betanken schütteln, um Öl und Kraftstoff gut zu mischen.

Starten

VORSICHT

Nicht starten, wenn das Rohr und das Rohr und das Schutznetz verstopft sind.

1. Prüfen, ob der Schalter (7) auf ON steht. (Abb. 4)
   * Drücken Sie die Ansaugpumpe (8) etwa zehn Mal, sodass der Treibstoff in den Vergaser fließt. (Abb. 5)

2. Den Choke in Schließs tellung CLOSED schieben. (Abb. 6)

3. Nun kräftig am Starterhandgriff ziehen, dabei den Griff fest in der Hand halten, damit er nicht zurückschnellen kann. (Abb. 7)

4. Wenn der Motor hörbar anspringt, den Choke wieder in die normale Betriebsstellung (offen) zurückschieben. Dann noch einmal kräftig am Starterhandgriff ziehen.

WARNUNG

○ Starten bzw. betreiben Sie den Motor niemals in geschlossenen Räumen bzw. Gebäuden und/oder in der Nähe von brennbaren Flüssigkeiten. Das Einatmen von Abgasen kann zum Tod führen.
○ Achten Sie darauf, dass das Seil nicht zurückschnappen kann und halten Sie das Gerät immer mit beiden Händen fest.

HINWEIS

Sollte der Motor nicht anspringen, Schritte 2 bis 4 wiederholen.

1. Danach den Motor ca. 2-3 Minuten Warm-laufen lassen. bevor er belastet wird.

* Wenn der Motor stoppt und sich schwer gleich wieder neu starten lässt, den Motor vor einem neuerlichen Versuch abkühlen lassen.

Betrieb des Gebläses (Abb. 8)

○ Man soll eine niedrige Drehzahl benutzen, um Blätter und trockenes Gras zu abblasen.
○ Man soll eine mittelmässige Drehzahl benutzen, um feuchte Blätter und Gras zu abblasen.
○ Man soll den Schnellgang verwenden, wann Kies, Schmutz oder andere schweren Massen bewegt werden.

WARNUNG

○ Den austretenden Luftstrom nicht auf Personen oder Haustiere richten.
○ Das Gerät soll in einer gut gelüfteten Zone betätigt werden.
○ Führen Sie bei laufendem Motor keine Montage- bzw. Demontagearbeiten durch, da dies zu schweren Verletzungen führen kann.
○ Berühren Sie bei laufendem Motor bzw. unmittelbar nach dem Abschalten des Motors niemals den Auspuff, die Zündkerze oder die Metallteile des Geräts.

VORSICHT

Dieses Gerät ist für den Betrieb mit komplett montierten Gebläserohren konstruiert und eingestellt. Es darf emals ohne das gerade Rohe, oder das Gebläserohr betrieben werden.

Abstellen (Abb. 9)

Verringern Sie die Motordrehzahl und lassen Sie den Motor einiger Minuten im Leerlauf laufen. Schalten Sie dann den Zündungsschalter aus.

WARTUNG

WARTUNG, AUSTAUSCH ODER REPARATUR DER ABGASKONTROLLVORRICHTUNGEN UND -SYSTEME KANN VON JEDER AUF KLEINMOTOREN (NICHT FÜR DEN STRASSENVERKEHR VORGESEHENE MOTOREN) SPEZIALISIERTEN FACHWERKSTATT ODER PERSON DURCHGEFÜHRT WERDEN.

Vergaserseinstellung (Abb. 10)

Im Vergaser werden Luft und Kraftstoff gemischt. Die Grundeinstellung des Vergasers wurde beim werkseitigen Probelauf des Motors bereits vorgenommen. Je nach Klima und Höhenlage des Einsatzorts kann eine Korrektur dieser Einstellung erforderlich werden. Der Vergaser bietet eine Einstellmöglichkeit:

T = Leerlauf-Einstellschraube.

Einstellung des Leerlaufs (T)

Prüfen, ob der Luftfilter sauber ist. Sollte ein Nachstellen erforderlich sein, die Stellschraube (T) für LEERLAUF-Geschwindigkeit (nach rechts) zudrehen, um die Drehzahl zu erhöhen, bzw. (nach links) aufdrehen, um die Drehzahl zu verringern. Die Standard-Leerlaufdrehzahl ist 2800-3200 U/Min.

EMPFEHLUNG

DIE EINSTELLUNG DES VERGASERS MUSS DURCH ERFAHRENE ODER GUT GESCHULTE PERSONEN VORGENOMMEN WERDEN. ES WIRD EMPFOHLEN, DAS GERÄT ZU EINEM HITACHI-HÄNDLER ZU BRINGEN.

Luftfi Iter (Abb. 11)

Den Luftfilter regelmäßig von Staub und Schmutz befreien zur Vermeidung von:

○ Vergaserstörungen
○ Startschwierigkeiten
○ Leistungsverminderung
○ Unnötigem Verschleiß von Motorteilen
○ Unnormal hohem Kraftstoffverbrauch

Zum Abnehmen des Luftfilterdeckels die Zunge an der Oberseite drücken und zurückziehen.

Den Luftfilter mindestens einmal täglich reinigen, bei extremer Staubbelastung entsprechend häufiger.

Reinigung des Luftfi Iters

Öffnen Sie den Luftfilterdeckel und den Filter. Den Filter in warmer Seifenlauge spülen. Den Luftfilter erst wieder einbauen, wenn er vollständig trocken ist. Ein Luftfilter, der bereits längere Zeit verwendet wurde, wird nicht vollständig sauber. Er sollte daher in regelmäßigen Abständen durch einen neuen ersetzt werden. Ein beschädigter Luftfilter muss umgehend ausgewechselt werden.

Kraftstofffilter (Abb. 12)

Den Kraftstoff vollständig aus dem Tank ablassen und die Kraftstofffilterleitung aus dem Tank entfernen. Den Filtereinsatz aus der Haltevorrichtung ziehen und in warmem Wasser mit Reinigungsmittel ausspülen. Danach sorgfältig abspülen, bis alle Reinigungsmittelreste entfernt sind. Überschüssiges Wasser herausdrücken (nicht auswringen), und den Einsatz dann an der Luft trocknen lassen.

HINWEIS

Aufgrund von übermäßiger Verschmutzung hart gewordene Filter durch neue ersetzen.

Zündkerze (Abb. 13)

Der Zustand der Zündkerze wird durch folgende Faktoren beeinträchtigt:

○ Eine falsche Vergasereinstellung
○ Falsches Kraftstoffgemisch (zu viel Öl im Benzin)
○ Einen verschmutzten Luftfi Iter
○ Harte Einsatzbedingungen (z.B. bei kalter Witterung)
Diese Faktoren verursachen Ablagerungen an den Elektroden der Zündkerze, die zu Betriebsstörungen und Startschwierigkeiten führen können. Wenn der Motor einen Leistungsabfall zeigt, schwer zu starten ist oder im Leerlauf ungleichmäßig läuft, immer als erstes die Zündkerze kontrollieren. Ist die Zündkerze verschmutzt, so ist sie zu reinigen und der Elektrodenabstand zu prüfen. Falls erforderlich Justierung vornehmen. Der korrekte Abstand beträgt 0,6 mm. Die Zündkerze ist nach ungefähr 100 Betriebsstunden bzw. bei starkem Verschleiß der Elektroden auszutauschen.

HINWEIS

In manchen Gebieten ist zur Unterdrückung von Zündstörungen die Verwendung einer Zündkerze mit eingebautem Widerstand vorgeschrieben. Sollte das Gerät anfänglich mit einer solchen Zündkerze ausgestattet gewesen sein, müssen auch später stets Ersatzkerzen des gleichen Typs verwendet werden.

Wartungsplan

Im Folgenden sind einige allgemeine Wartungsanweisungen aufgeführt. Weitergehende Informationen erhalten Sie bei Ihrem Hitachi-Fachhändler.

Tägliche Wartung

○ Das Äußere des Geräts reinigen.
☐ Der Staubdeckel muß unbeschädigt und frei von Rissen sein. Wenn der Deckel einen mechanischen Schaden oder Risse aufweist, muß er ausgetauscht werden.
○ Prüfen, ob Mutter und Schrauben ausreichend fest angezogen sind.

Wöchentliche Wartung

○ Den Starter und insbesondere das Seil überprüfen.
○ Die Zündkerze äußerlich reinigen.
○ Die Zündkerze herausschrauben und den Elektrodenabstand kontrollieren. Den Abstand auf 0,6 mm einstellen oder die Zündkerze auswechseln.
○ Luftfi Iter reinigen.

Monatliche Wartung

☐ Den Kraftstofftank mit Benzin ausspülen und den Kraftstofffilter reinigen.
○ Das Äußere des Vergasers und seine Umgebung reinigen.

Vierteljährliche Wartung

○ Reinigen Sie die Kühlrippen am Zylinder.
○ Den Lüfter und seine Umgebung reinigen.
○ Den Schalldämpfer von Rußablagerungen befreien.

VORSICHT

Das Reinigen von Zylinderrippen, Gebläse und Schalldämpfer muss von einem einer von HITACHI autorisierten Service-Werkstatt durchgeführt werden.

HINWEIS

Geben Sie bei Bestellungen bei Ihrem Händler vor Ort bitte die im Abschnitt Stückliste dieser Anleitung angegebene Artikelnummer an.

SIGNIFICATION DES SYMBOLES
