GEBRUIKSAANWIJZING VT12 Eurom

Gebruiksaanwijzing (NL) (pag. 3)

Instruction manual (EN) (page 10)

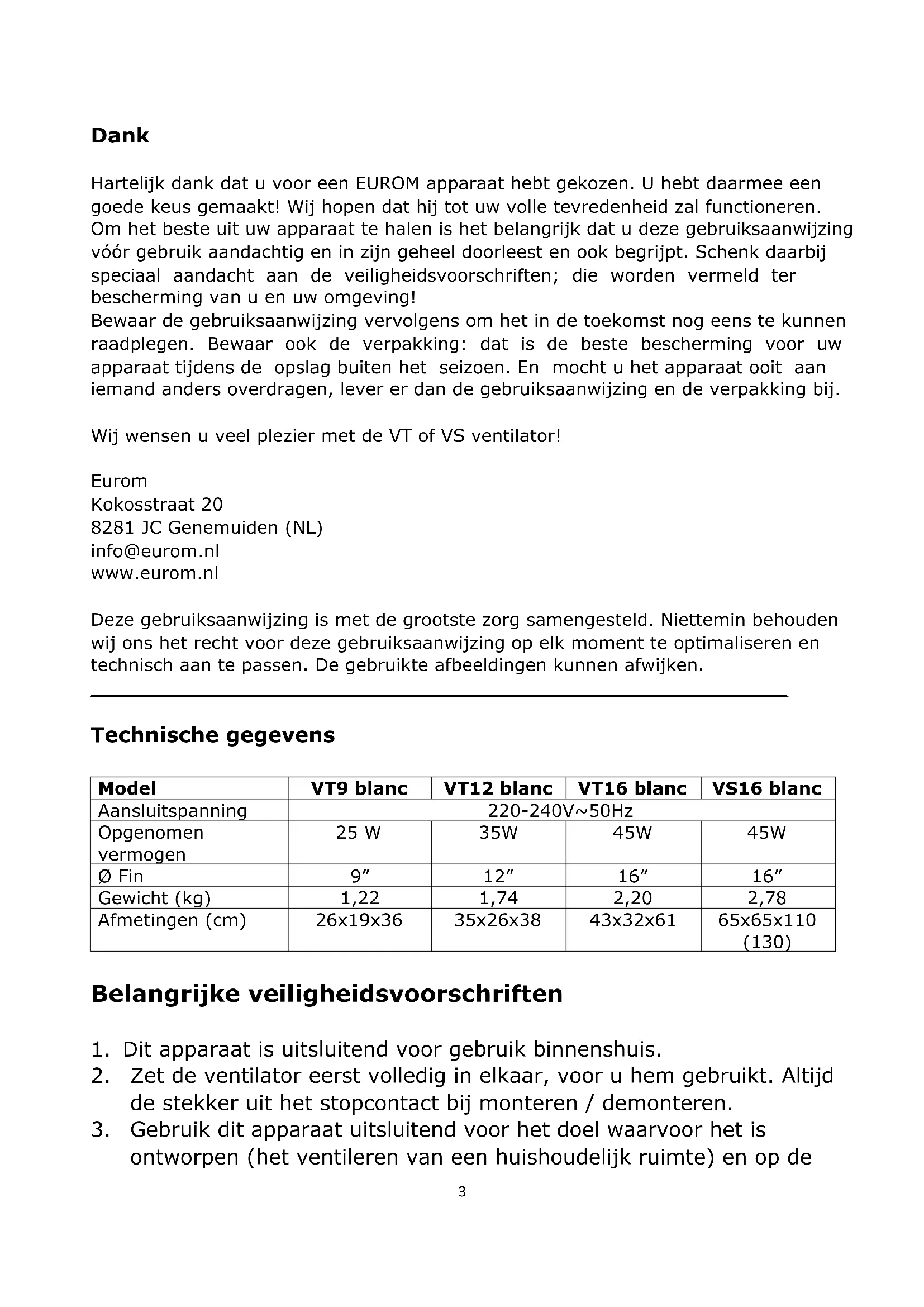

Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het Beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing voor gebruik aandachtig en in+zijn geheel doorleest en ook begrijpt. Schenk waar bij special aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving!

Bewaar de gebruiksaanwijzing cervolgens om het in de toekomst nogiens te kuren raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaatijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij.

Wij wensen u veel plezier met de VT of VS ventilator!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons hetrecht voor deze gebruiksaanwijzing op elk moment te optimaliseren en technisch aan te passen. De gebruekte afbeeldingen können afwijken.

Technische gegevens

Model	VT9 blanc	VT12 blanc	VT16 blanc	VS16 blanc
Aansluitspanning	220-240V~50Hz
Opgenomen vermogen	25 W	35W	45W	45W
Ø Fin	9"	12"	16"	16"
Gewicht (kg)	1,22	1,74	2,20	2,78
Afmetingen (cm)	26x19x36	35x26x38	43x32x61	65x65x110 (130)

Belangrijke veiligheidsvoorschriften

1. Dit apparaat is uitsluitend voor gebruik binnenshuis.
2. Zet de ventilator eerst volledig in elkaar, voor u hem gezruikt. Altijd de stekker uit het stopcontact bij monteren / demonteren.
3. Gebruik dit apparaat uitsluitend voor het doel waarvoort het is ontworpen (het ventileren van een huishoudelijk ruimte) en op de

wijze, zoals in dit boekje beschreiben. Elk ander gebruik kan gevaarlijk zijn en kan brand, verwondingen, schade, elektrische schok enz. veroorzaken, en doet de garantie vervallen.

1. Controller ventilator, adapter, stekker en elektrokabel voor gebruik op beschadigingen. Stel het apparaat Niet in werkung wanner u beschadigingen constaert aan apparaat, adapter, elektrokabel of stekker, of wanner het slecht functioneert, is geallen of op andere wijze een storing vertoont. Breng het complete apparaat terug maar uw leverancier of een erkend elektricien voor controle en/of reparatie. Vraag.altijd om originele onderdelen. Het apparaat (incl. adapter, elektrokabel en stekker) mag uitsluitend worden geopend en/of gerepareerd door daartoe bevoegde en gekwalificeerde Personen.
2. Verwijder de stekker uit het stopcontact en schakel de ventilator meteen uit wanner je vremeinde geluiden hoort, ie's ruikt of rook ziet.
3. Controller voor gebruik of de spanning die het stopcontact, waarup u de ventilator wilt aansluiten, afgeeft, gelijk is aan het inputvoltage dat op het typeplaatje van de adapter staat.
4. Voorkom het gebruik van verlangkabels. Is dat onvermijdelijk, gebruik dan een goedgekeurde kabel van voldoende capaciteit en ontrol hem helemaal.
5. Voorkom dat de elektrokabel in contact kommt met scherpe-, hete- of bewegende voorwerpen. Wind hem Niet om de ventilator en rol hem nicht te strak op.
6. Gebruik de ventilator nooit met een beschadigde adapter, elektrokabel of aansluitstekker-ventilatorzijde. Vervang deze in het geheel voor een origineel identiek exemplaar. Probeer deze onderdelen nooit zich te repareren.
7. Zorg ervoor dat de ventilator op een stevige, vlakte en horizontale ondergrond staat tijdens gebruik.
8. Laat een werkende ventilator nicht zonder toezicht in een ruimte.
9. Dit apparaat is nicht geschikt voor gebruik in natte of vochtige ruimtes als badkamers, wasruimtes enz. Plaats hem Niet in de nabijheid van een kraan, badkuip, douche, zwembad, fonteintje o.i.d., zorg ervoor dat hij nooit in water kan vallen en voorkom dat water het apparaat binnendringt. Mocht het apparaat toch ooit in water vallen, neem dan éérst de stekker uit het stopcontact! Een

inwendig nat geworden apparaat Niet meer gebruiken maar ter reparatie aanbieden.

1. Dompel apparaat, adapter, snoer of stekker nooit in water of andere vloeistof en raak het apparaat en adapter nooit met natte handen of voeten aan.
2. Plaats het apparaat Niet in een open raam i.v.m. regen, nicht op natte oppervlakken en voorkom dat er vocht op worden gemorst.
3. Hang niets over of aan de ventilator en gebruik hem nicht in den nabijheid van gordijnen, kleding of andere materialen die de motor können doen vastlopen. Dat kan oververhitting of brand tot gevolg hebben.
4. Let op dat langhaar nicht in de ventilator wordt gezogen.
5. Houd de aanzuig- en uitblaasrooster schoon en stofvrij en zorg voor minimaal 30~cm vrij ruimte rondon de ventilator.
6. Zorg ervoor dat er zich geen objecten in de buurt van de ventilator bevinden die de oscillatie (zwenken) können verhinderen.
7. Steek nooit een vinger, pen, stokje of wat voor voorwerp dan ook door het beschermrooster de werkende ventilator in!
8. Spuit geen middelen (anti-insect, schoonmaak of wat dan ook) op of in de ventilator; dat kan lichamelijke klachten veroorzaken (i.h.b. bij kinderen!) of onderdelen beschadigen.

9. Bewaar of gebruik het apparaat Niet:

10. Opplaatsen waar het nat kan worden of in water kan vallen

11. In de buurt van Licht-ontvlambare-, explosieve- of gasvormige stoffen. Een vonkje uit de schakelaar zou die{kunnen doen ontbranden.

12. In de buurt van zuren, alkali, olie en andere stoffen die corrosiek hunnen veroorzaken.

13. Sluit de ventilator Niet aan op een timer of een dimmer.

14. Gebruik de ventilator nicht bij temperaturen boven de 40 graden Celsius, nicht in de buurt van verwarmingsapparatuur en nicht in stoffige ruimtes.
15. Neem.altijd de stekker uit het stopcontact voordat u de ventilator verplaatst, schoonmaakt of er onderhoud aan uitvoert. Doe dat ook wanneer de ventilator Niet in gebruik is. Pak de stekker daartoe in de hand; trek nooit aan het koord!

16. Wees ervan overtuigd dat de stekker uit het stopcontact is genomen voordat u het beschemrooster van de ventilator verwijderd voor schoonmaak- of onderhoud werkzaamheden.

17. Neem na gebruik.altijd de stekker uit het stopcontact. Let wel, stekker uit het stopcontact, Niet de aansluitstekker uit de voet van de ventilator.

18. Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht hebben gekreten of instructies over het gebruik van het apparaat op een veilige manier en begrijpen de bevaren die ermee gepaard gaan.
19. Kinderen mogen nicht met het apparaat spelen.
20. Voorkom dat het apparaat continu opkleine kinderen, patienten of mensen die zich moeilijk hunnen verplaatsen, blaast.
21. Reinigung en gebruikersonderhoud is nicht toegestaan door kinderen zonder toezicht.

Onderdelentekeningen

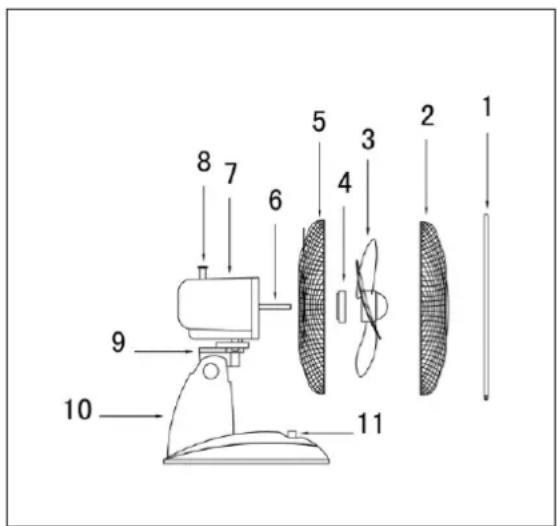

VT9 Blanc

1. Klemring roosters
2. Voorrooster
3. Ventilatorbladen
4. Roosterbevestigting
5. Achterrooster
6. Motoras
7. Motorhuis
8. Zwenkknop
9. Aanpassing hoofd
10. Steun
11. Knoppen

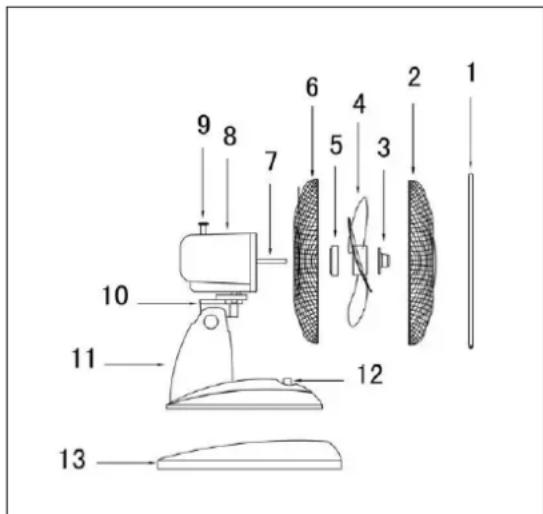

VT12 blanc & VT16 blance

1. Klemring roosters
2. Voorrooster
3. Ventilatorbevestigting
4. Ventilatorbladen
5. Roosterbevestiging
6. Achterrooster
7. Motoras
8. Motorhuis
9. Zwenkknop
10. Aanpassing
11. Steun
12. Knoppen
13. Voet

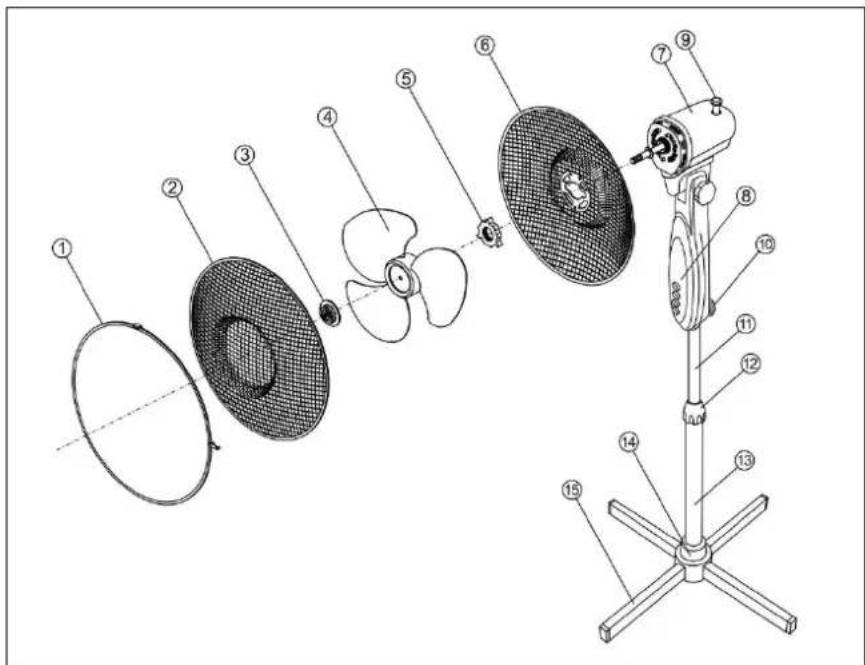

VS16 blanc

1. Klemring roosters
2. Voorrooster
3. Ventilatorbevestiging
4. Ventilatorbladen
5. Rooster bevestiging
6. Achterrooster
7. Motorhuis
8. Knoppen
9. Zwenkknop
10. Fixatiebout
11. Instelbaar standaarddeel
12. Klemkoppeling
13. Onderste standard
14. Afdekkap
15. Voet

Samenstelling

Alle modellen

1. Schroef de roosterbevestiging gegen de klok in los van de voorzijde van het motorhuis
2. Plaats het Achterrooster gegen de voorzijde van het motorhuis (VT 9 & 16: handgreep maar boven!), zodanig dat de pinnetjes van het motorhuis in de passende gaatjes van het rooster vallen.
3. Schroef de roosterbevestiging stevig met de klok mee op de uitstekende schroefdraad van het motorhuis.
4. Verwijder de PVC suk van de motoras en gooi hem weg.
5. Druk de ventilatorbladen op de motoras, uitsparingen over de pennetjes.

VT12 blanc & VT16 blanc

1. Draai de ventilatorbevestiging gegen de klok in stevig op het uiteinde van de motoras

2. Draai het schroefje van de klemring bijna—helemaal los enplaats hem losjes met dechterste gleuf om hetachtenrooster. Plaats nu het voorrooster op hetachtenrooster, in de voorste gleuf van de klemring. Draai het schroefje nu stevig vast; dat klemt de roosterdelen op elkaar.

Zet de VT-modelen nu rechtep; ze zijn klaar voor gebruik.

VS16 blanc

1. Plaats de beiden voetdelen kuiselings over elkaar

2. Plaats de onderste standard op de voet, gaatjes boven gaatjes, en schroef voet en standard vast met de 4 boutjes.

3. Trek het instelbare standarddeel tot de gewenste hoogte uit de onderste standard en fixeer deze hoogte door de klemkoppeling stevig vast te draaien.

4. Plaats nu de ventilatorunit over het instelbare standarddeel en klem hem stevig vast met de fixatiebout.

Werking

De ventilatoren können op verschillende snelheden draaien: de VT9 blanc op tweestanden, de VT12 blanc, VT16 blanc en VS16 blanc op drie standen. Alle types zijn voorzien van een zwenkfunctie (45^) .

Wanner: - de ventilator volledig in elkaar is gezet

• alle verbindingen stevig vastgodraaid zitten
• alle veiligheidsvoorschriften in acht genomen zichn

kunt u de ventilator in gebruik nemen:

• Steek de stekker in het stopcontact
• Kies vermogen: 0=uit, 1=standaard, 2=sterk en 3=extra sterk. De ventilator zal nu�werking starten.
• Druk indien gewenst de zwenkknop bovenop de motor in: de ventilator za nu in een hoek van 45^ gaan zwenken. Door deze knop waar uit te trekken schakelt u de zwenkfunctie (of: oscillatie) waar uit.
• Om de ventilator watmeer waar boven of beneden te lately blazen kunt u het motorblokje met de ventilator wat waar boven of beneden bijstellen t.o.v. de voet. Voor u dat doet eerst de ventilator uitschakelen en de stekker uit het stopcontact nemen!

Om de ventilator uit te schakelen drukt u op de 0-knop. Wanneer u de werkung langer dan enkele minuten wilt onderbreken dient u ook de stekker uit het stopcontact te nemen.

Schoonmaak en onderhoud

Schakel de ventilator uit en neem de stekker uit het stopcontact wonneer u hem wilt reinigen of onderhoud wilt uitvoeren.

De ventilator vraag alleen wat algemeen, uitwendig onderhoud. Stof hem regelmatig af met een zachte doeck of plumeau of zuig hem schoon met een zacht stofzuigerborsteltje. Is hij erg vuil, open dan het voorste rooster en neem rooversen bladen af met een Licht-bevochtigde doeck met een zacht huishoudelijk reinigingsmiddel. Droog alles goed na, LAST de ventilator goed drogen en zet hem weeer volledig in elkaar voor u hem weer in gebruik neemt. Zorg ervoor dat er geen water op andere delen dan rooster en bladen terechtkomt! Spoel of spuit de ventilator nooit af! Gebruik geen sprays.

Om verkleuring of verrormingen van het materiaal te voorkomen nooit agressieve of bijtende (schoonmaak)middelen gebruiken.

Wonneer u de ventilator aan het eind van het seizoen wilt opruimen, doe dat dan in de originele verpakking: die biedt de Beste bescherming. Ruim hem weg op een veilige, droge, Niet extreem warme of koude plaats.

Problemen en oplossingen

Het ventilatorblad draait nicht terwijl de ventilator aangezet is

Zit de stekker wel goed in het stopcontact?
- Staat er wel stroom op het stopcontact?
- Is knop 1, 2 of 3 ingedrukt?
- Wordt het blad Niet ergens geblokkeerd, bijv. door een beschadiging, een verrorming van het beschemrooster of een vreemd voorwerp?

Er doet zich een abnormaal geluid voor bij het opstarten

• Controller of de ventilatorbladen zo ver möglichk over de motor-as+zijn geplaatst.
• Controller of er zich weltlicht fjne braampjes rond het vinnenblad bevinden.
• Controller of het vinnenblad misschien een verrorming van het beschemrooster raakt.

Waarschuwing: Reparaties dienen door waaroor opgeleide monteurs te worden uitgevoerd. Dat geldt ook voor verranging of reparatie van de elektrokabel en de stekker. Vraag bij reparatie algijd om originele onderdelen.

In het apparaat aangebrachte wijzigingen en ondeskundig uitgevoerde reparationsdoen de garantie en de aansprakelijkheid van leverancier, importeur en fabrikantverallen.

Verwijdering

Binnen de EU betekent dit symbol dat dit product nicht met het normale huishoudelijkke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid nicht te schaden door ontereguleerde afvalinzameling. Breng afgedankte apparatuur waaromঠ aanoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel möglichk onderdelen van het apparaat hergebruikt worden.

CE - verklaring

Zie pagina 46.
