GEBRUIKSAANWIJZING RTIEP2 STIEBEL ELTRON

Montageset ontladingsregelaar voor warmteaccumulatoren Gebruiks- en montageaanwijzing

Espanol

1. Gebruiksaanwijzing 14

1.1 Werking

1. Montageaanwijzing 14

2.1 Verpakkingseenheid
2.2 Montage
2.3 Functietest
2.4 Overdracht

1. Milieu en recycling 16
   4.Garantie 16

Indices

1. Gebruiksaanwijzing voor de gebruiker en de installmenteur

RT1-E3

Bij de RTI-E3 gaat het om een elektronische 2-puntsregelaar; d.w.z. dat de ventilatoren van dc warmte accumulator door de RTI-E3 worden ingeschakeld en na met een constant toerental gelopen te hebben weeber worden uitgeschakld.

RTI-EP2

Bij de RTI-EP2 gaat het om een elektronische proportionele regelaar; d.w.z. dat het toerental van de ventilatoren van de warmteaccumulator door de RTI-EP2 traploos aan de warmtebehoefte worden aangepast.

Hierbij vindt de toerentalregeling van de ventilatormotoen afhankelijk van het verschil tussen de ruimteteperatuur (werkelijke temperatuur) en de met de keuzeknop R2 ingestelde temperatuur (gewenste temperatuur) plaats. Hoe kleiner het verschil, des te lager is het toerental van de ventilator motoren.

Is de warmteaccumulator城县 van een naverwarming voorzien, dan schakelt de RTI-EP2 bij het inschakenen van de naverwarming automatisch op een 2-puntsregeling over, d.w.z. dat als er warmteafigfte plaats vindt, de ventilatormotoren alleen op volle capacititeit lopen. Is de naverwarming met gebruik van de schakelaar op het bedieningspaneel utgeschakeld, dan werkde RTI-EP2 wee als proportionele regelaar.

1.1 Werking

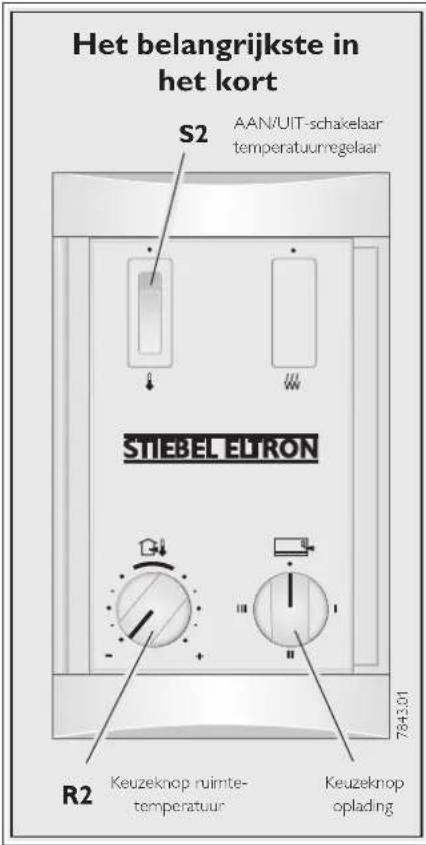

De ontladingsregelaar wordt met de schakelaar S2 op het bedieningsspaneel van de warmteaccumulator aan- en uitgeschakeld (AAN = "").

Met de keuzeknop R2 op het bedieningspaneel kan de gewenste ruimteteperatuurtraploos+tussen ca.5 en 35^ worden ingesteld.Staat de keuzeknop in de middenstand, dan wordt de ruimteteperatuur constant op 20^ geregeld.

Daalt de ruimtetemperatuur tot beneden de ingestelde waarde, dan schakelt de ontladingsregelaar automatisch de ventilatormotoren van de warmteaccumulator in, zodat de geacumuleerde warmte in de ruimte worden geblazen. Na verandering van de instelling aan de regelknop R2 reageren de ventilatoren door technisch reden pas na merdere minuten.

Op zeer koude dagen is het aan te bevelen om de ontladingsregelaar bij afwezigheid vaneer dan enkele dagen ingeschakeld te lien, om zo de ruimteteperatuur op ca. 10^ te houden, waardoor het gebouw, resp. de ruimte Niet te veel afkoelt (vorstgevaar).

Nachtverlaging

Door middel van een externe schakelaar of klok kan een temperatuurverlaging van ca. 4 K bereikt worden.

2. Montageaanwijzing voor de installmenteur

De montage van de ontladingsregelaar moet door een erkende installmenter met inachtneming van deze gebruiks- en montagehandleiding alsmede van de gebruiks- en montagehandleiding van de warmteaccumulatorplaatsvinden.

Alle elektrische aansluit- en installmentwerkzaamheden moeten volgens de VDE-bepalingen 0100, de voorschriften van het desbetreffende energiebedrijf alsmede de desbetreffende nationale en regionale voorschriften worden uitgevoerd.

2.1 Verpakkingseenheid

1 ontladingsregelaar met
- verbindingsleiding oplaad- en ontladingsregelaar
- 6-polige stekkerverbinding met kabel-boom

1. AAN/UIT-schakelaar
   1 insteller (potentiometer) met verbindingsteiding
   1 temperatuarkeuzeknop

1 gebruiks- en montagehandleiding
1 ruimtetepmateraurvoeler met 2 schroeven
2 separate schakeldraden voor schakelaars

2.2 Montage

Voor aanvang van de montagewerkzaamheden de warmteaccumulator spanningsvrijmake.

Bij aansluiting van de warmteacu-mulator op een automatische oplaad-besturing kuren de klemmen A1/Z1-A2/ Z2 ook bij uitgenomen zekeringen onder spanning staan.

Bij opstelling van meerdere warmteaccumulatoren naast elkaar moet er op gelet worden, dat de ontladingsregelaar in het uiterst rechte toestel worden geinstalleerd. Daamee is gegarandeerd, dat de nuimtetemperatuur correct kan worden opgenomen.

2.2.1 Volgorde van inbouw

Luchtuitlaat-en-inlatarooster,voorwand en rechter zichwand als beschreiben in de montagehandleiding van de warmteaccu-mulator afnemen.

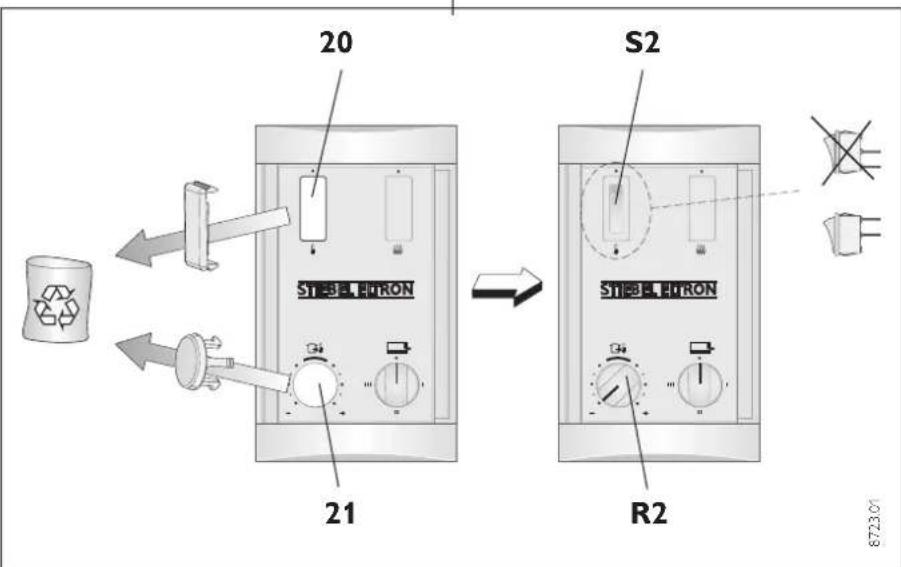

Blinde kap voor schakelaar (20) en temperatuur-keuzeknop (21) met hulpmiddel vanaf de kant van de schakeluiimte uit het bedieningspaneel drukken.
AAN/UIT-schakelaar (S2) met,vlakke stekker maar boven" vanaf de voorkant in het bedieningspaneel drukken.

Temperatuur-keuzeknop (R2) in het bedieningsspaneel drukken en tegen de linker aanslag draaien.

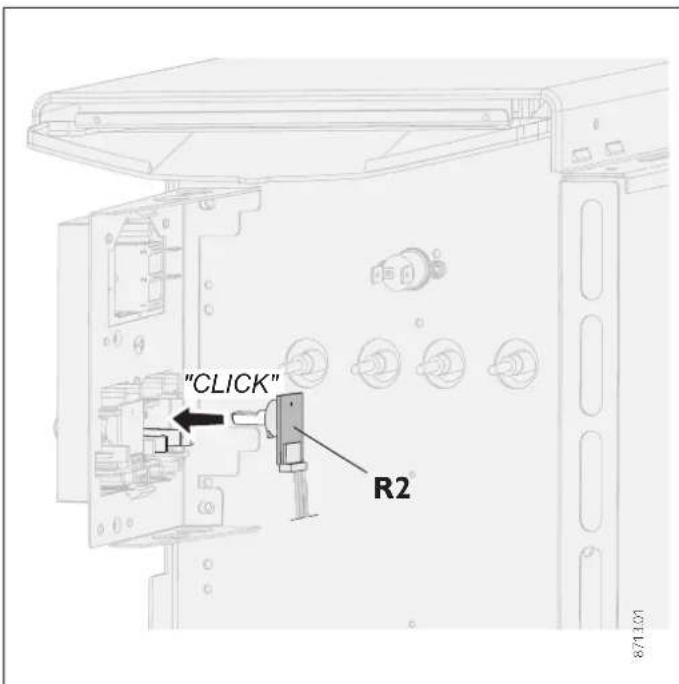

Draaias van de potentiometer gegen de linker aanslag draaien. Potentiometer vanaf de kant van de schakelruimte in het bedieningsspaneel klikken (let op de juiste stand van de as van de potentiometer).

3-polige aansluitleiding van de potentiometer acheer het hoekstuk langs maar de insteekplaats van de ontladings regelaar aanleggen (aansluitleiding waar bij door de kabelhouser op het bedieningspaneel en op het hoekstuk fixeren).

Het in de schakelruimte zittende hoekstuk voor opname van de netaansluitklemmen waar voren zwenken na het losdraien (niet uitdraien) van de in dechterwand zitten de schroef.

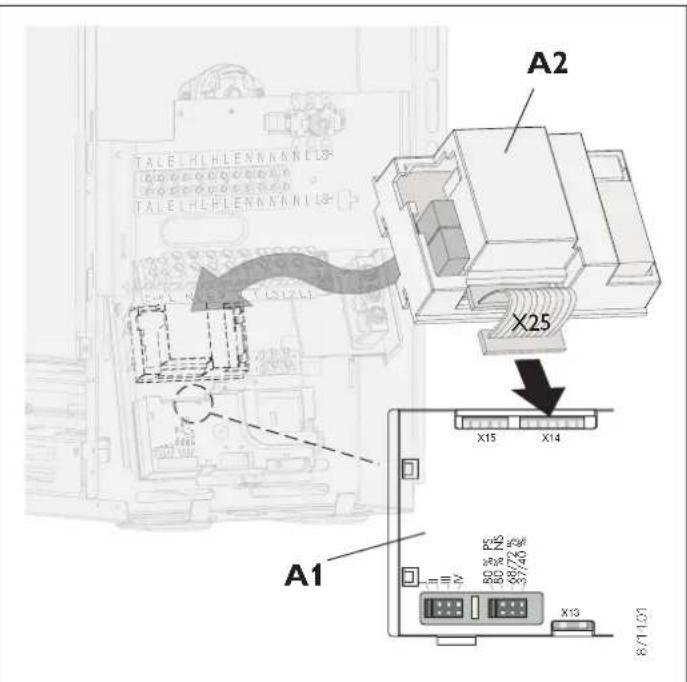

Verbindingsleiding (X25) op de ontladingsregelaar (A2) op de oplaadregelaar (A1) steken.

6-polige stekkerverbinder van de ortla-dingsregelaar acheher het hoekstuk langs naar boven voeren, van bovenaf in de insteekplaats .TA" tot .N" van aansluitklem X2 steken en vastschroeven (kabelboom in de aanwezigemeikelhouser drukken).
Ontladingsregelaar in de boven de ontladingsregelaar aangebrachte sleufgaten steken en inklikken.

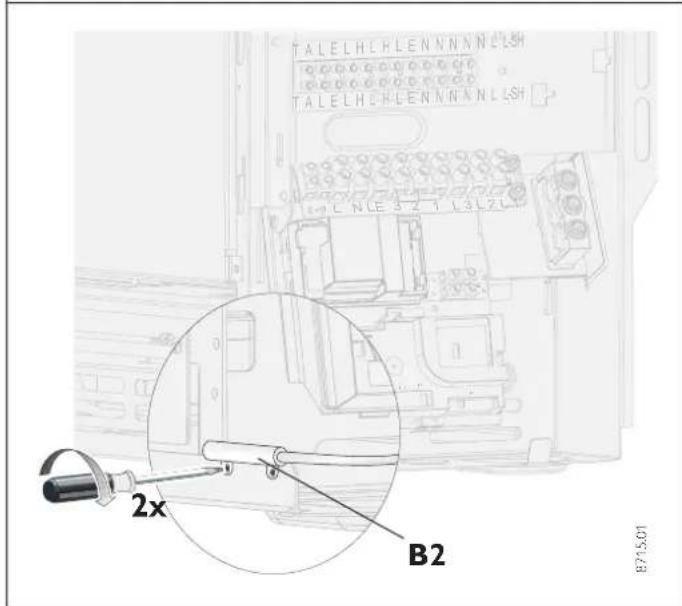

Ruimtetelemperatuurvoeler (B2) met 2 schroeven (2.9× 6.5) aan de voorste afkanting van de bodemplaat vastschroeven. Aansluitkabel op insteekplaats X20 van de ontladingsregelaar steken.
Aansluitleiding van de potentiometer op steekplaats X21 van de ontladingsregelaar steken.
Bijveogde separate draden acheer het hoekstuk lungs voeren en volgens onderstaande tabel (van onderaf aan de klemmen X1 en X2) aansluiten:

Aanduiding	Aanleggen
	van	haar
Draad (zwart)	L (X1)	S2 (steck-plaats boven)
Draad (bruin)	LE'(X2)	S2 (steek-plaats onder)

De draden月至de printplaat van het bedieningspaneel of de eenvoudig geisoleerde laagspanningsdraden voor de beveiliging Niet raken!

Deaar de schakelaar S2 lopende draden in de aanwezige kabelboom opnemen (windingen kunnen geopend en wee gesloten worden).

Hoekstuk waar maar achteren zwenken en vastschroeven.
Zijwand, voorwand en luchtuitlaat- en -in- laatrooster waar aan het toestel bevestigen (let op de volgorde voor inbouw).

De tandringen要去en onder de bevestigingsschroeven van de zichwand en de voorwand worden aangebracht. (aardverbinding!).

De verbindingsleiding van het bedieningsspaneel waar de ontladesregelaar moet opdezelfdemanier als de aanwezige leidingenaar het bedieningsspaneel worden aangelegd en bevestigd.Deze mogen de tussenwand en deaansluitingen van de verwarmingselementen Niet raken.

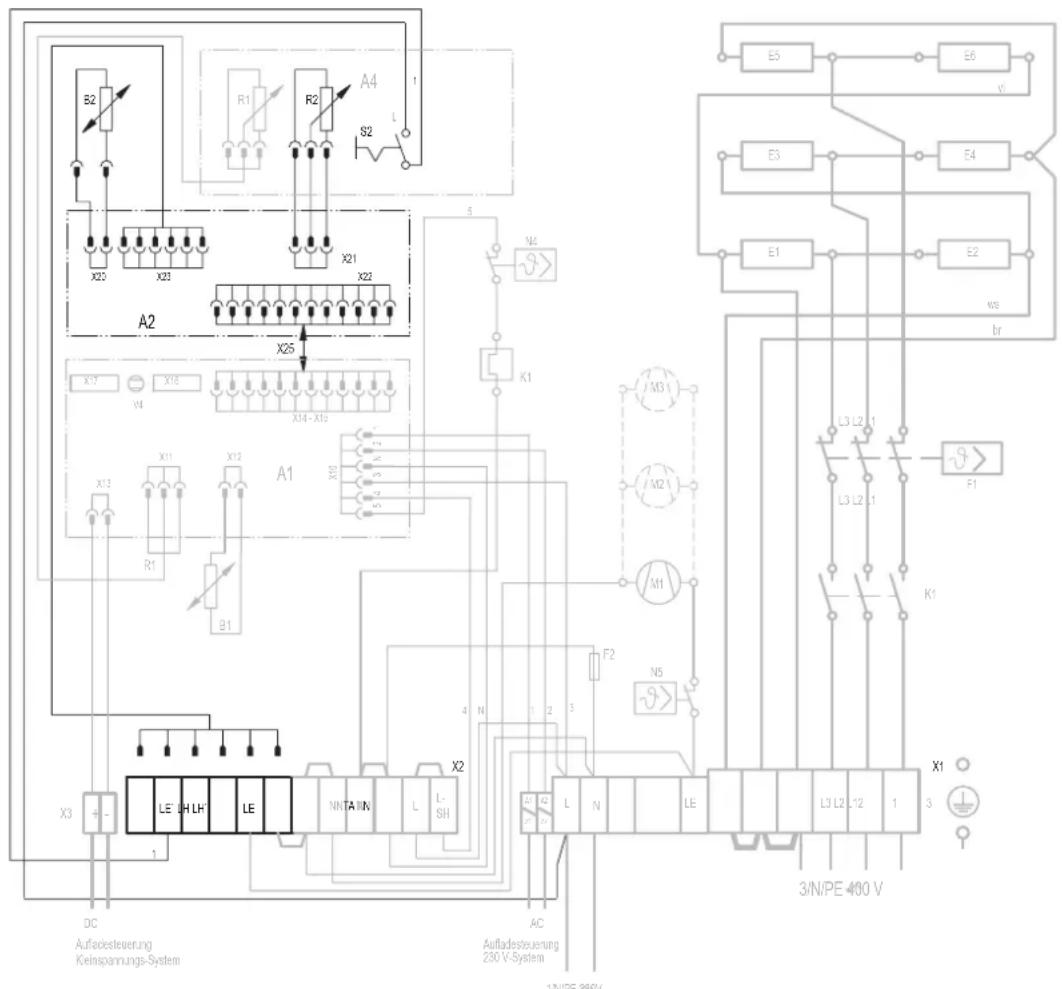

2.2.2 Aanduidingen in het schakelschema

X1 Netaansluitklem
X2 Aansluitklem

Ontladingsregelaar

A2 Elektronische ontladingsregelaar
B2 Ruimtetemperatuurvoeler-ontlading
R2 Instelknop - ontlading
S2 AAN/UIT-schakelaar ontladingsregelaar
X25 Verbindingsstrip intern A1-A2

2.2.3 Nachtverlaging - aansluiting externe schakelklok

Na aansluiting van een schakelaar of schakellok aan de klemmen L en TA van de klemmenstrook X2 kan een temperatuurverlaging van ca. 4K bereikt worden.

De hiervooroodzakelijke verbindingsdraden要去en terplaatse worden voorzien.

2.3 Functietest

AAN/UIT-schakelaar in de stand "zetten. Nu de temperatuurkeuzeknop draaien, tot de ventilator van de warmteaccumulator inschakelt. Schakelt de ventilator Niet in, dan de bednifs- en storingsaanwijzingen inzake de oplaad- en ontladingsregelaar in acht nemen.

2.3.1 Bedrijfs- en storingsaanwijzingen aan het oplaadregelaar

LED brandt, groen" geen storing

de oplaadregelaar werkkt correct

LED brandt,rood storing

a) Keuzeknop voor opladen (R1) en/of kemvoeler (B1) defect of Niet aangesloten.
b) Draadbrug voor laadgraadreducing aan de oplaadregelaar ontbreekt.

Er vindt geen oplading plaats.

LED brandt, oranje storing aan de ontladingsregelaar

a) Ontladingsregelaar defect.
b)Potentiometer voor instelling van het ontladen defect en/of Niet aangesloten. De ruimtemperatuur worden tot ca. 22^ geregeld.
c) Ruimtetelemperatuurvoeler defect en/of.
niet aangesloten.

Er vindt geen oplading plaats.

2.4 Overdracht

Deze gebruiks- en montagehandleiding behoort bij het toestel en moet zorgvuldig door

de eigenaar worden bewaard. Bij overgang van eigenaar要去 deze aan de opvolger worden overhandigd. Bij eventuele reparatiewerkzaamheden要去 gebruiks- en montagehandleiding aan devakman terinzage worden gevegen.

Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te+zijn. Verwijder de verpakking waarom overeenkomstig de voor de afvalverwerking geldende nationale voorschriften.

4. Garantie

Aanssprak op garantie bestaat uitsluitend in het land waar het toestel gekocht is.

U dient zich te wenden tot de vestiging van Stiebel Eltron of de importeur hiervan in het betreffende land.

De montage, de electrische installmentie, het onderhoud en de eerste inbedrige mag uitsluitend worden uitgevoerd gekwalificeerd personeel.

De fabrikant is Niet aansprakelijk voor defecte toestellen, welke Niet volgens de bijgeleverde gebruiks- en montageaanwijzing zijn aangesloten of worden gebruikt.
