MODE D'EMPLOI RTIEP2 STIEBEL ELTRON
Kit de montage régulateur de décharge pour radiateurs à accumulation
Notice d'utilisation et de montage
- Notice d'utilisation 11
1.1 Fonctionnement
- Instructions de montage 11
2.1 Conditionnement 2.2 Montage 2.3 Contrôle du bon fonctionnement 2.4 Remise
3. Environnement et recyclage 13 4. Garantie 13
Interrupteur MARCHE/ARRET Régulateur de température
RT1-E3
Le RTI-E3 est équipé d'un régulateur électronique à 2 positions, ce qui signifie que les ventilateurs du radiateur à accumulation sont enclenchés, maintenus à une vitesse constante et arrêtés par le RTI-E3.
RTI-EP2
Le RTI-EP2 est équipé d'un régulateur électronique proportionnel, ce qui signifie que le régime des moteurs de ventilation du radiateur à accumulation est adapté de manière continue aux besoins de chauffage par le RTI-EP2.
La régulation du régime des moteurs de ventilation se fait en fonction de la différence entre la température de la pièce (température effective) et la température réglée à l'aide du bouton de sélection R2 (température de référence). Plus cette différence est petite, plus le régime des moteurs de ventilation diminue.
Lorsque le radiateur à accumulation fonctionne avec un chauffage d'appoint, cependant, le RTI-EP2 se met à fonctionner automatiquement en régulation à 2 positions dès que le chauffage d'appoint est allumé, c'est-à-dire qu'en cas d'émission de chaleur, les moteurs de ventilation fonctionnent uniquement en plein régime. Lorsque le chauffage d'appoint est éteint au moyen de l'interrupteur du panneau de commande, le RTI-EP2 se remet à fonctionner comme régulateur proportionnel.
1.1 Fonctionnement
Le régulateur de décharge est allumé et éteint à l'aide de l'interrupteur S2 sur le panneau de commande du radiateur à accumulation (MARCHE = "").
Le bouton de sélection R2 sur le panneau de commande permet de sélectionner progressivement la température ambiante entre 5 et 35°C. Si le bouton de sélection est sur la position du milieu, la température ambiante est maintenue en permanence à environ 20°C. Si la température ambiante descend en dessous de la valeur réglée, le régulateur de décharge enclenche automatiquement les moteurs de ventilation du radiateur à accumulation afin de répandre la chaleur accumulée dans la pièce.
Pour des raisons techniques, le délambda reaction des ventilateurs est de quelques minutes après une modification de la consigne de température.
Les jours de grand froid, en cas d'absence de plusieurs jours, il est recommandé de laisser le régulateur de décharge en marche pour maintenir la température ambiante à 10 °C, par exemple, pour que le bâtiment ou la pièce ne refroidisse pas trop (hors gel).
Consigne de réduit
Un abaissement de température d'environ 4K peut être réalisé par l'intermédiaire d'une horloge de programmation externe.
Ce qu'il faut savoir
STIEELETRON
R2 Bouton de sélection température ambiance Bouton de sélection changement (accumulation)
2. Instructions de montage pour l'installateur
La pose du régulateur de décharge doit être réalisée par un installateur/agréé en conformité avec les générales instructions de montage et d'utilisation ainsi qu'avec les instructions de montage et d'utilisation du radiateur à accumulation.
Tous les travaux de raccordement et d'installation électriques doivent être réalisés en conformité avec la réglementation VDE 0100, les règles de l'EVU concerné et les réglementations nationales et locales correspondantes.
2.1 Conditionnement
1 régulateur de décharge avec
câble de raccordement régulateur de recharge et decharge connecteur 6 pôles avec faisceau de câbles
1 interrupteur MARCHE/ARRET 1 réglage (potentiomètre) avec cable de raccordement 1 bouton de selection température 1 notice d'utilisation et de montage 1 capteur de température ambiente avec 2 vis 2 cables torsadés séparés pour interrupteur
2.2 Montage
Veiller à mettre le radiateur à accumulation hors tension avant de commencer les travaux de montage.
En raccordant le radiateur à accumulation à un système automatique de commande de charge, les bornes A1/Z1 - A2/Z2 peuvent être sous tension même si les fusibles sont retirés.
Dans le cas d'une installation de plusieurs radiateurs à accumulation côte à côte, il faut faire attention à installer le régulateur de décharge dans le dernier appareil de droite. Ceci permet de garantir une (Meilleure) performance pour capter la température ambience.
2.2.1 Ordre de montage

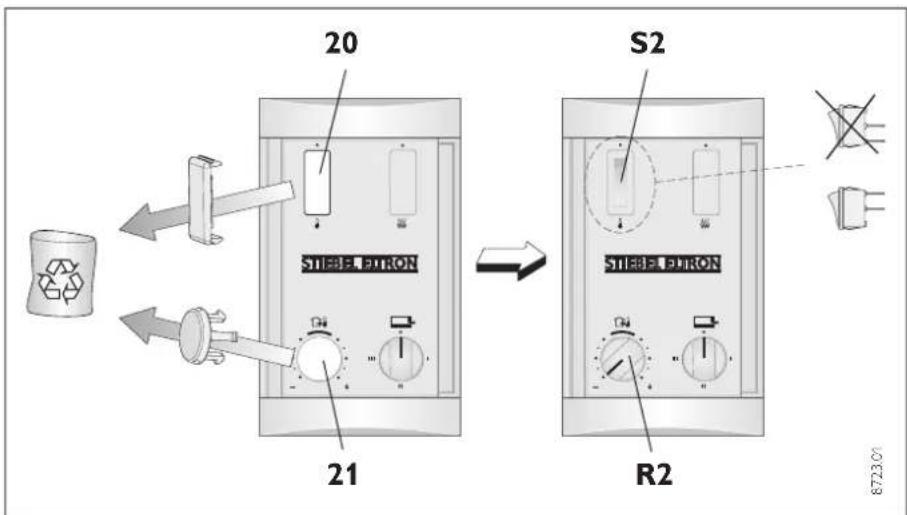

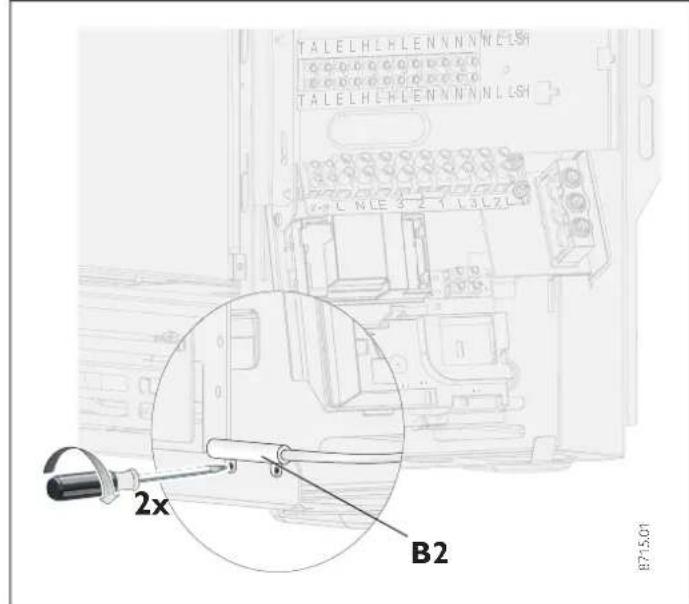

Retirer la grille de sortie et d'entrée d'air, la façade et le côté droit suivant les instructions de montage du radiateur à accumulation. Extraire le cache de l'interrupteur (20) et celui du bouton de sélection de température (21) du panneau de commande en les poussant de l'intérieur vers l'extérieur à l'aide d'un outil. Introduire l'interrupteur MARCHE/ARRET (S2) avec "le connecteur plat en haut"
Dans le panneau de commande depuis l'avant.

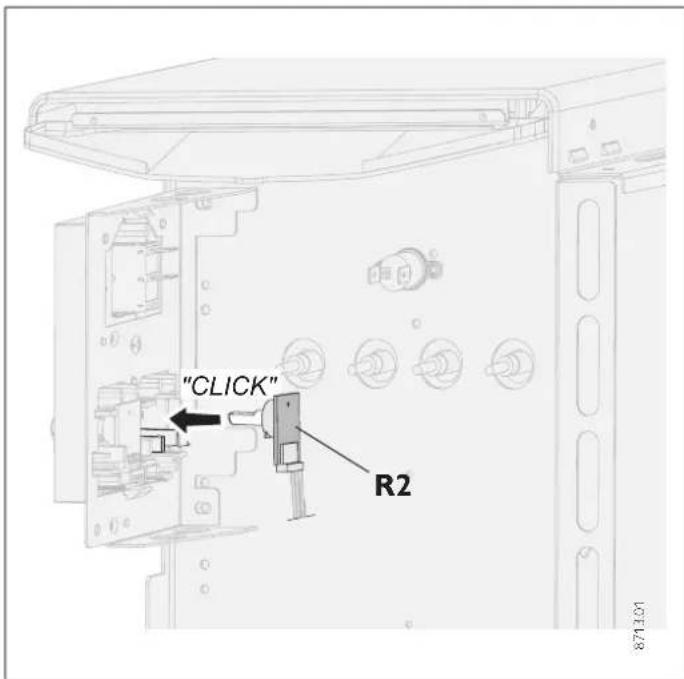

Introduire le bouton de sélection de température (R2) dans le panneau de commande et le tourner à gauche jusqu'à la butée. Tourner l'axe de rotation du potentiomètre jusqu'à la butée de gauche. Insérer le potentiomètre depuis l'arrière dans le panneau de commande (veiller à bien positionner l'axe). Faire passer le câble à trois conducteurs du potentiomètre derrière la patte de fixation métallique jusqu'à l'emplacement du régulateur de décharge (en passant dans le porte-câble pour fixer le câble au panneau de commande et à la patte de fixation). Faire pivoter en avant la patte de fixation métallique située dans la zone de raccordement, destinée à recevoir les bornes de raccordement au secteur, après avoir partiellement dévisser les vis logées dans la paroi arrière.

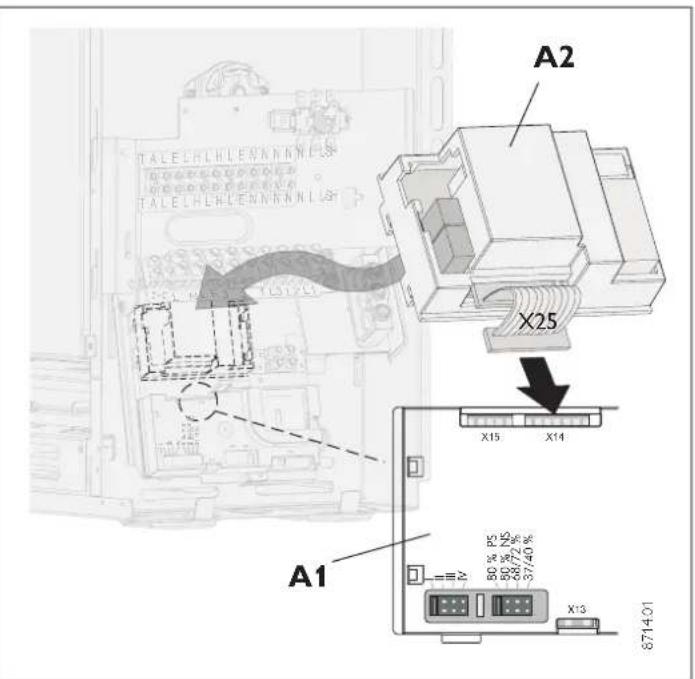

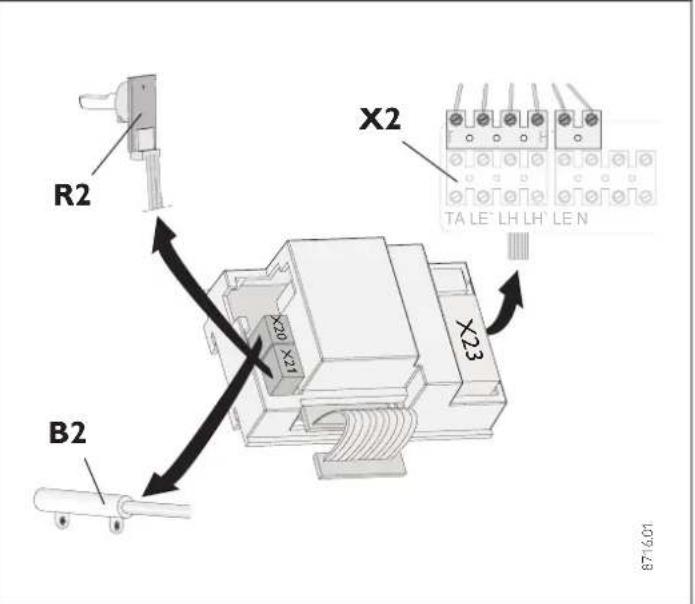

Connecter le conducteur de raccordement (X25) du régulateur de décharge (A2) au régulateur de charge (A1). Faire passer le connecteur à 6 conducteurs du régulateur de décharge derrière la patte de fixation métallique vers le haut et l'insérer depuis le haut dans la borne "TA" à "N" de la borne de raccordement X2 et visser le tout (introduire le faisceau de câbles dans le porte-câble correspondant). Insérer les crochets du régulateur de décharge dans les trous en fente situés au-dessus du régulateur de charge et faire glisser pour fixer le tout. Fixer le capteur de température ambiante (B2) sur la cordure avant du fond de l'appareil au moyen de 2 vis (2,9× 6,5). Connecter le câble de raccordement à la borne X20 du régulateur de décharge. Insérer le conducteur du potentiomètre dans la borne X21 du régulateur de décharge. Faire passer les câbles torsadés séparés derrière la patte de fixation métallique et
Les raccorder (aux bornes X1 et X2 depuis le bas) suivant le tableau ci-dessous:
| Désignation | Passage | |
| depuis | vers | |
| Câble torsadé (noir) | L (X1) | S2 (borne haute) |
| Câble torsadé (marron) | LE' (X2) | S2 (borne bas) |
Les câbles torsadés ne devront pas être en contact avec la plaque des conducteurs du panneau de commande ou avec les câbles torsadés à isolation simple pour les tensions de sécurité faibles! Attacher les câbles torsadés menant à l'interrupteur S2 dans le faisceau de câbles présent (il est possible d'ouvrir et refermer les attaches).
Remettre la patte de fixation métallique en place et la revisser. Remonter le côté, la façade et la grille de sortie et entrée d'air sur l'appareil (en respectant l'ordre de montage).
Ne pas oublier de remonter les rondelles crantées sous les vis de fixation du côté et de la façade (liaison de conducteurs de protection!).
Le câblage de liaison allant du panneau de commande au régulateur de décharge sera posé et fixé de la même manière que les câbles du panneau de commande déjà présents. Ils ne devront pas être en contact avec la paroi intermédiaire ni avec les raccordements des éléments de chauffe.
2.2.2 Réparation sur le schéma électrique
X1 Borne de raccordement au secteur
X2 Borne de raccordement
Régulateur de décharge

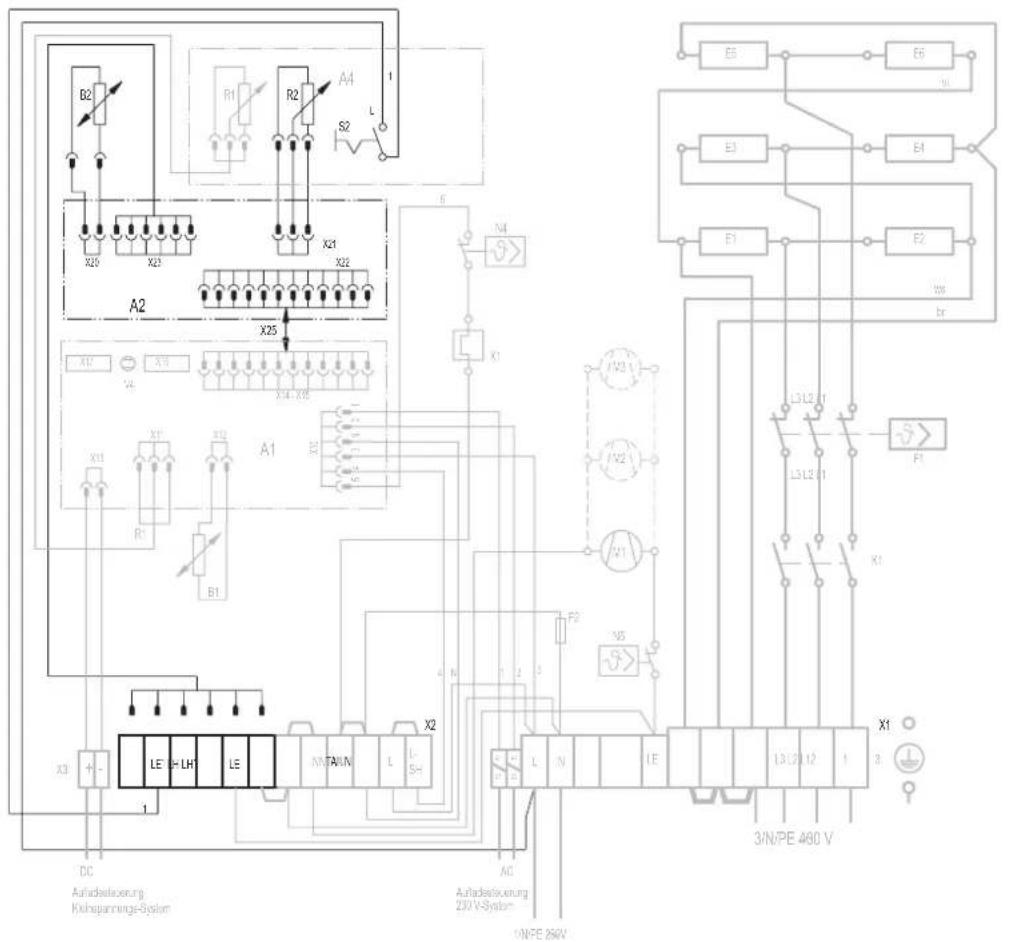

A2 Régulateur électronique de décharge B2 Capteur de température ambiante - Décharge R2 Réglage - Décharge S2 Interrupteur MARCHE/ARRÊT Régulateur de décharge X25 Nappe de raccordement interne A1-A2
2.2.3 Consigne de réduit - raccordement d'une horloge de programmation
Un abaissement de température d'environ 4K peut être réalisé par raccordement d'un interrupteur ou d'une horloge de programmation aux bornes L et TA du bornier X2. Les câbles de commande nécessaires sont à prévoir par l'installateur.
2.3 Contrôle du bon fonctionnement
Mettre l'interrupteur MARCHE/ARRET en position "Marche". Tourner ensuite le bouton de sélection de température jusqu'à démarrage de la ventilation du radiateur. Si la ventilation ne se met pas en route, il faut consulter les indications sur le fonctionnement et les anomalies du régulateur de charge et décharge.
2.3.1 Indications sur le fonctionnement et les anomalies du régulateur de charge
La LED s'allume en „vert“ pas d'anomalie Le régulateur de charge fonctionne parfaitement.
La LED s'allume en „rouge“ anomalie
a) Le bouton de sélection de charge (R1) et/ou de la sonde centrale (B1) est défectueux ou non raccordé. b) Le cavalier pour la réduction du niveau de charge sur le régulateur de charge est manquant.
Le chargement ne se fait pas.
La LED s'allume en „orange“ ⇒ anomalie dans le régulateur de décharge
a) Régulateur de décharge défectueux. b) Le potentiomètre pour le réglage de la décharge est défectueux et/ou non raccordé.
La température ambiante est régée à env. 22°C c) Le capteur de température ambiante est défectueux et/ou non raccordé.
Le déchargement ne se fait pas.
2.4 Remise
Cette notice d'utilisation et de montage fait partie de l'appareil et est à conserver soignement par le propriétaire. En cas de changement de propriétaire, remettre cette notice au nouveau propriétaire. Dans l'éventualité d'une réparation réalisée par un installateur, celui-ci devra pouvoir disposer et prendre connaissance de la notice d'utilisation et de montage.
3. Environnement et recyclage
Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous débarrasser de l'emballage conformément aux règles nationales relatives au traitement des déchets.
4. Garantie
La garantie est à faire valoir dans le pays où l'appareil a été acheté. À cette fin, veuillez prendre contact avec la filiale Stiebel Eltron concernée, à défaut l'importateur agréé.
Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un installateur qualifié.
Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n'aurait pas été installé ou utilisé conformément à la notice de montage et d'utilisation jointe à l'appareil.
